《互换性与技术测量》复习资料库

《互换性与技术测量》复习资料库

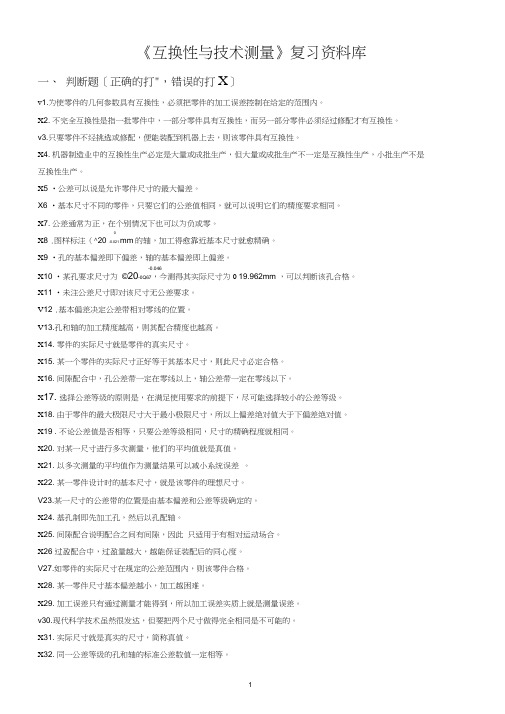

《互换性与技术测量》复习资料库一、判断题〔正确的打"，错误的打X〕v1.为使零件的几何参数具有互换性，必须把零件的加工误差控制在给定的范围内。

X2. 不完全互换性是指一批零件中，一部分零件具有互换性，而另一部分零件必须经过修配才有互换性。

v3.只要零件不经挑选或修配，便能装配到机器上去，则该零件具有互换性。

X4. 机器制造业中的互换性生产必定是大量或成批生产，但大量或成批生产不一定是互换性生产，小批生产不是互换性生产。

X5 •公差可以说是允许零件尺寸的最大偏差。

X6 •基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。

X7. 公差通常为正，在个别情况下也可以为负或零。

X8 .图样标注（^20 -0.021 mm的轴，加工得愈靠近基本尺寸就愈精确。

X9 •孔的基本偏差即下偏差，轴的基本偏差即上偏差。

-0.046X10 •某孔要求尺寸为©20-0Q67，今测得其实际尺寸为0 19.962mm ，可以判断该孔合格。

X11 •未注公差尺寸即对该尺寸无公差要求。

V12 .基本偏差决定公差带相对零线的位置。

V13.孔和轴的加工精度越高，则其配合精度也越高。

X14. 零件的实际尺寸就是零件的真实尺寸。

X15. 某一个零件的实际尺寸正好等于其基本尺寸，则此尺寸必定合格。

X16. 间隙配合中，孔公差带一定在零线以上，轴公差带一定在零线以下。

X17. 选择公差等级的原则是，在满足使用要求的前提下，尽可能选择较小的公差等级。

X18. 由于零件的最大极限尺寸大于最小极限尺寸，所以上偏差绝对值大于下偏差绝对值。

X19 . 不论公差值是否相等，只要公差等级相同，尺寸的精确程度就相同。

X20. 对某一尺寸进行多次测量，他们的平均值就是真值。

X21. 以多次测量的平均值作为测量结果可以减小系统误差。

X22. 某一零件设计时的基本尺寸，就是该零件的理想尺寸。

V23.某一尺寸的公差带的位置是由基本偏差和公差等级确定的。

互换性讲义测量考试总复习

互换性讲义测量考试总复习
3 极限尺寸是允许尺寸变化的界限值，是在设计确 定基本尺寸的同时，为满足使用上的要求，限制 尺寸的变动范围而确定的。
4 最大实体尺寸是合格工件的起始尺寸，最小实体 尺寸是合格工件的终止尺寸。
三 理解并掌握实际偏差、极限偏差和公差的定义 及其相互间的区别于联系。
1 偏差是某一尺寸减基本尺寸所得的代数差。它包 括实际偏差和极限偏差。极限偏差又分为上偏差 和下偏差。
2 极限偏差表示允许零件偏差变化的两个界限而与 任何一个实际零件的状态无关;实际偏差是对某 一具体零件而言的,只有指明具体的零件，才能 确定实际偏差的大小。
3 它们是代数值，可以为正、负或零。
4 零件的实体状态满足设计要求就是合格。完工后 的偏差必须在规定的极限偏差之间。
5 公差是表示尺寸允许变动的范围，它是绝对值， 没有正负之分。公差与极限偏差是两个极为重 要的概念，它们之间既有区别又有联系。
（2）配合公差：表示配合要求的松紧均匀程度，即配 合精度。
尺寸公差带图与配合公差带图的基本概念是相同 的。前者以尺寸偏差作为坐标，后者以间隙或过盈作 为坐标。在尺寸公差带图上，零线是一条确定偏差的 基本直线，即零偏差线。
五 理解并掌握《公差与配合》国家标准的构成
公差与配合国家标准的主要特点是对形成配合的 孔、轴公差带标准化，将公差带的大小与公差带的位 置标准化，形成标准公差系列与基本偏差系列
1 标准公差带系列 2 基本偏差系列 3 配合
六 了解公差与配合国家标准的应用
公差与配合标准的应用就是公差等级、基准 制和配合种类的选择。公差等级与配合种类的选 择主要考虑如何满足使用要求。生产过程中的经 济性对选择公差等级，主要表现在不要选择过高 的公差等级，而配合种类的不同，一般对生产过 程的经济性影响不大。基准制的选择在优先选用 基孔制的原则下，主要考虑加工和装配的方便和 可能，在不同的基准制中可以得到性质相同的配 合以满足确？为什么？ ①尺寸公差越大，则尺寸精度越高。 ②孔的基本偏差即为下偏差，轴的基本偏差即为上 偏差。 ③以被检验零件的极限尺寸作为验收极限即可能产 生误差，有可能产生误废。 ④径向滚动轴承外圈外径采用基孔制，内圈内径采 用基孔制。

复习-互换性与技术测量ppt课件

复习-互换性与技术测量ppt课件
明理精工 与时偕行
明理精工 与时偕行
有一孔、轴配合，基本尺寸D=60mm，Xmax=+28µm， Th=30μm，Ts=19µm, es=0。 试求ES、EI、ei、Tf及 Xmin(或Ymax)，并画出孔、轴公差带示意图。
Φ60
Ymax Xmax
+
+0.009
0
0
-
孔
轴
-0.021
-0.019
明理精工 与时偕38行
■表面粗糙度的概念
1、表面粗糙度：指机械加工（或铸造、锻打）的零 件表面上，总会存在着具有的较小间距和峰谷的微观几 何形状误差。也称为微观不平度。
2、表面粗糙度与形状误差和表面波度的区别： 1）波距小于1mm的属于表面粗糙度 2）波距在1～10mm的属于表面波度 3）波距大于10mm的属于形状误差
Tf=Xmax-Xmin=0.131-0.065=0.066mm (3)由于孔的下偏差为0，因此孔的基本偏 差为H。孔公差TH=ES-EI=0.033mm。
精选课件PPT
明理精工 与时偕12行
查表1-8可知，对应的标准公差为IT8。因此，孔的公 差带为Ф20H8。
同样的， 轴的上偏差为-0.065mm，查表1-10可知， 对应的基本偏差为d。轴的公差TS=es-ei=0.033mm。查 表1-8可知，对应的标准公差为IT8。因此，轴的公差带 为Ф20d8。
（3） 其最小实体尺寸为φ20.13，此时 形位公差值为φ0.18mm。
精选课件PPT
明理精工 与时偕37行
如下图所示，按要求填写下表。 若按图 (b) 所示技术要求加 工出一孔，该孔实际尺寸处处等于Ф 20.001 mm，轴线的直 线度误差为 Ф 0.015mm ，试问该孔是否合格，说明理由。

互换性与测量技术总复习题及答案

互换性与测量技术总复习题及答案

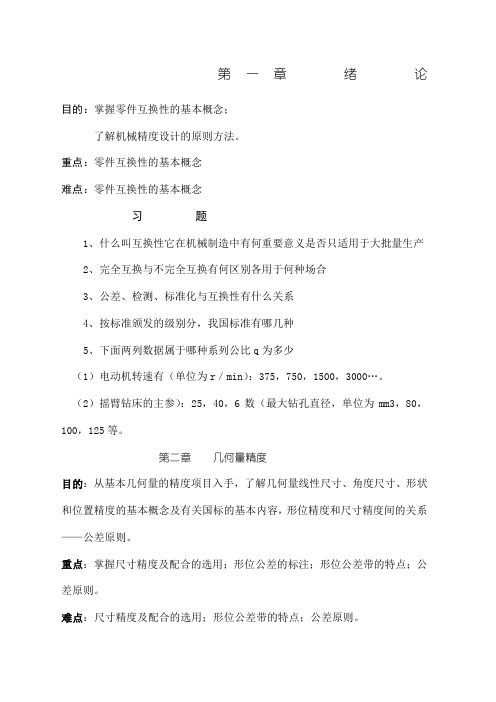

第一章绪论目的：掌握零件互换性的基本概念；了解机械精度设计的原则方法。

重点：零件互换性的基本概念难点：零件互换性的基本概念习题1、什么叫互换性它在机械制造中有何重要意义是否只适用于大批量生产2、完全互换与不完全互换有何区别各用于何种场合3、公差、检测、标准化与互换性有什么关系4、按标准颁发的级别分，我国标准有哪几种5、下面两列数据属于哪种系列公比q为多少（1）电动机转速有（单位为r／min）：375，750，1500，3000…。

（2）摇臂钻床的主参）：25，40，6数（最大钻孔直径，单位为mm3，80，100，125等。

第二章几何量精度目的：从基本几何量的精度项目入手，了解几何量线性尺寸、角度尺寸、形状和位置精度的基本概念及有关国标的基本内容，形位精度和尺寸精度间的关系——公差原则。

重点：掌握尺寸精度及配合的选用；形位公差的标注；形位公差带的特点；公差原则。

难点：尺寸精度及配合的选用；形位公差带的特点；公差原则。

习题一、判断题〔正确的打√，错误的打X〕1．公差可以说是允许零件尺寸的最大偏差。

（）2．基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。

（）3．国家标准规定，孔只是指圆柱形的内表面。

（）4．图样标注φ200 的轴，加工得愈靠近基本尺寸就愈精确。

（）5．孔的基本偏差即下偏差，轴的基本偏差即上偏差。

（）6．某孔要求尺寸为φ，今测得其实际尺寸为φ，可以判断该孔合格。

（）7．未注公差尺寸即对该尺寸无公差要求。

（）8．基本偏差决定公差带的位置。

（）9．某平面对基准平面的平行度误差为0．05mm，那么这平面的平面度误差一定不大于0．05mm。

（）10．某圆柱面的圆柱度公差为0．03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0．03mm。

（）11．对同一要素既有位置公差要求，又有形状公差要求时，形状公差值应大于位置公差值。

（）12．对称度的被测中心要素和基准中心要素都应视为同一中心要素。

华北理工大学《互换性及技术测量》期末考试复习题

华北理工大学《互换性及技术测量》期末考试复习题
2015-2016 互换性与技术测量
复习资料
2019/12/30Βιβλιοθήκη 12019/12/30
2
2019/12/30
3
请将图示零件的技术要求直接标注在原图上。
(1) Φ30K7和Φ50M7采用包容原则。 (2) 底面F的平面度公差为0.02mm；Φ30K7孔和Φ50M7孔的内端面对
它们的公共轴线的圆跳动公差为0.04 mm。 (3) Φ30K7孔和Φ50M7孔对它们的公共轴线的同轴度公差为Φ0.03mm。
B. 半径差为公差值 t的两个同轴圆柱面之间的区域
C. 直径差为公差值 t的两个同轴圆柱面之间的区域
D. 半径差为公差值 t的两个同心圆之间的区域
• 14. 由一个或几个公称组成要素导出的中心点、轴线或中心平 面, 称作 。
A. 提取组成要素 B. 提取导出要素
C.公称组成要素 D.公称导出要素
2019/12/30
C. 用任何方法获得的表面 D. 特殊加工的表面
12. 下列四组配合中，配合性质与Φ40H7/k6相同的那一组配合 是。
A. Φ40H7/k7 B. Φ40H6/k6
C. Φ40K7/h7 D. Φ40K7/h6
2019/12/30
14
单项选择题
• 13. 圆柱度的公差带是 。
A. 间距等于公差值 t 的两平行平面所限定的区域
2019/12/30
9
单项选择题
1. Φ20e6和Φ20e7两个公差带的 。
A. 上、下偏差各不同 B. 下偏差相同而上偏差不同
C. 上、下偏差均相同 D. 上偏差相同而下偏差不同
2. 设某轴一横截面实际轮廓由两个直径分别为Φ20.05mm与 Φ20.03mm的同心圆包容，从而形成最小包容区域，则该轮廓的 圆度误差值为 mm。

《互换性与测量技术》PPT课件

《互换性与测量技术》PPT课件

第1章 绪 论
1.4 标准化与互换性
1.4.1 标准与标准化 标准：对需要协调统一的重复的事物(如产品， 零、部件)和概念(如术语、规那么、代号、 量值)所做的统一规定。 标准化：标准的制定、发布、组织实施和对 标准的实施进展监视的全过程。
第1章 绪 论
国际标准 区域标准 国家标准 行业标准 地方标准
•优先数:优先数系中的任一个项值。
《互换性与测量技术》 PPT课件
本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！ 本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！ 本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！ 本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！
目录
第1章 第2章 第3章 第4章 第5章 第6章
绪论 光滑圆柱的公差与配合 形状和位置公差 表面粗糙度 常见结合件的公差 光滑极限量
目录
第7章 第8章 第9章 第10章 第11章
典型零件的公差配合 尺寸链 计量标准 新技术在长度计量中的应用 典型零件的测量实训
课程性质及教学任务
本课程是机械类各专业必修的一门专业根底课。本课程以几何量公差和测量技术 为主线，通过对理论体系的讲解及相应几何量的实际测量，重点以培养学生成为具有 较高技术水平的生产一线实用型和技术应用型专业人才为目标，要求理解概念、强化 应用。通过本课程的学习使学生建立互换性、标准化、计量学及质量工程的根本概念， 掌握其根本原理、原那么与方法。确切了解有关标准的根本术语及定义，掌握选用公 差配合、进展精度设计计算的原那么和方法。了解几何参数测量的根本原理，测量误 差的处理。具有继续自学并结合工作实践应用、扩展的能力。
﹡标准化是实现现代化的重要手段，是反 映现代化水平的重要标志

华北理工大学2016年互换性与技术测量复习课件第4章 表面结构模板

λ>10mm λ=1～10mm λ<1mm
λ>10mm ——（宏观）几何形状误差 λ=1～10mm ——表面波纹度 λ<1mm ——表面粗糙度（微观几何形状误差）
4.2.3 表面轮廓
3. 表面轮廓的获取
轮廓法（针描法）
4.2.3 表面轮廓
轮廓法（针描法）
4.2.3 表面轮廓
驱动装置
被测表面轮廓 计算机
4.3 表面粗糙度的术语和定义 6. 评定长度
用于评定被评定轮廓的X轴方向上的 （总）长度。（用 ln 表示）
中线
lr
lr
lr ln
lr
lr
规定评定长度的目的是为了限制或削弱在评定表面粗 糙度时粗糙度轮廓特性不均匀性影响。
4.3 表面粗糙度的术语和定义
中线ቤተ መጻሕፍቲ ባይዱ
lr
lr
lr ln
lr
lr
评定长度是连续的几个取样长度。测量 Ra 或 Rz 时，一般情况 下取 ln = 5×lr；当被测表面均匀性较好时可取 ln < 5×lr；均匀 性较差时可取 ln > 5×lr。 评定长度的数值应从国家标准规定的系列值中选取。
Z
Ra 取样长度 lr
X
1 Ra Z ( X ) dX lr 0
在轮廓法测量中，Ra实际上是对粗糙度轮廓信号进行整流、滤波后 得到的结果。
lr
Ra 反映的是平均的轮廓峰高、谷深（轮廓的平均起 伏高度）。
4.4 表面粗糙度参数 2. 轮廓的最大高度 Rz
在一个取样长度内，最大轮廓峰高与最大轮廓谷深之和。
e
d
b
车 Rz 3.2
Fe/Ep · Ni15pCr0.3r Rz 3.2

互换性及技术测量-复习133页PPT

互换性及技术测量-复习
31、别人笑我太疯癫，我笑他人看不 穿。(名 言网) 32、我不想听失意者的哭泣，抱怨者 的牢骚 ，这是 羊群中 的瘟疫 ，我不 能被它 传染。 我要尽 量避免 绝望， 辛勤耕 耘，忍 受苦楚 。我一 试再试 ，争取 每天的 成功， 避免以 失败收 常在别 人停滞 不前时 ，我继 续拼搏 。
33、如果惧怕前面跌宕的山岩，生命 就永远 只能是 死水一 潭。 34、当你眼泪忍不住要流出来的时候 ，睁大 眼睛， 千万别 眨眼!你会看到 世界由 清晰变 模糊的 全过程 ，心会 在你泪 水落下 的那一 刻变得 清澈明 晰。盐 。注定 要融化 的，也 许是用 眼泪的 方式。
35、不要以肯定 。
6、最大的骄傲于最大的自卑都表示心灵的最软弱无力。——斯宾诺莎 7、自知之明是最难得的知识。——西班牙 8、勇气通往天堂，怯懦通往地狱。——塞内加 9、有时候读书是一种巧妙地避开思考的方法。——赫尔普斯 10、阅读一切好书如同和过去最杰出的人谈话。——笛卡儿
Thank you

华北理工大学《互换性与技术测量》期末考试复习题


2021/4/22
20
■ 公称组成要素和公称导出要素
● 公称组成要素 (nominal integral feature) 由技术制图或其他方法确定的理论正确组
成要素。
● 公称导出要素 (nominal derived feature) 由一 个或几个公称组成要素导出
的中心点、轴线或中心平面。
新标准未对“公称要素”给出定义，但通常认为“公称要素”是不依
2021/4/22
18
■ 最大实体状态MMC(maximum material condition) 假定提取组成要素的局部尺寸处处位于极限尺寸且使其
具有实体最大时的状态。 ■ 最大实体尺寸MMS(maximum material size)
确定要素最大实体状态的尺寸。即外尺寸要素的上极限尺寸，
内尺寸要素的下极限尺寸。
标注示例1
∥ 0.04 A
2021/4/22
ø0.02 A
ø0.03 B 7
标注示例2
将下列技术要求标注在图中。
◎ φ0.015 C
(1)Φ100h6圆柱表面的圆度公差为0.005mm
0.005
⊥ 0.01
(2)φ100h6轴线对φ40P7孔轴线的同轴度公差为
φ0.015 。
C AA
©C
(3)φ40P7孔的圆柱度公差为0.005mm
0.01 AA
ø0.15 A B (1)左端面的平面度为0.01mm，右端面对 左端面的平行度为0.04mm。
(2)ø70H7的孔的轴线对左端面的垂直度公 B 差为ø0.02mm。 (3)ø210h7对ø70H7的同轴度为ø0.03mm。
(4)4- ø20H8孔对左端面(第一基准)和ø70H7 的轴线的位置度公差为ø0.15mm。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

0.01 AA
ø0.15 A B (1)左端面的平面度为0.01mm，右端面对 左端面的平行度为0.04mm。
(2)ø70H7的孔的轴线对左端面的垂直度公 B 差为ø0.02mm。 (3)ø210h7对ø70H7的同轴度为ø0.03mm。
(4)4- ø20H8孔对左端面(第一基准)和ø70H7 的轴线的位置度公差为ø0.15mm。
2021/3/3
9
单项选择题
1. Φ20e6和Φ20e7两个公差带的 。
A. 上、下偏差各不同 B. 下偏差相同而上偏差不同
C. 上、下偏差均相同 D. 上偏差相同而下偏差不同
2. 设某轴一横截面实际轮廓由两个直径分别为Φ20.05mm与 Φ20.03mm的同心圆包容，从而形成最小包容区域，则该轮廓的 圆度误差值为 mm。
5. 保证互换性生产的基础是 。 A. 检测技术 B. 大量生产 C. 现代化 D. 标准化
6. 按国家标准规定，测量表面粗糙度轮廓幅度参数时，标准评定长 度为标准化的连续 。 A. 3个取样长度 B. 4个取样长度 C. 5个取样长度 D. 6个取样长度
2021/3/3
11
单项选择题
7. 按GB/T 307.1-2005的规定，滚动轴承内圈基准孔的公差带相对 于以公称内径为零线的配置是 。 A. 位于零线之下，基本偏差为零 B. 相对于零线对称分布 C. 位于零线之上，基本偏差为零 D. 位于零线之下，基本偏差为负值
2015-2016 互换性与技术测量
复习资料
2021/3/3
1
2021/3/3
2
2021/3/3
3
请将图示零件的技术要求直接标注在原图上。
(1) Φ30K7和Φ50M7采用包容原则。 (2) 底面F的平面度公差为0.02mm；Φ30K7孔和Φ50M7孔的内端面对
它们的公共轴线的圆跳动公差为0.04 mm。 (3) Φ30K7孔和Φ50M7孔对它们的公共轴线的同轴度公差为Φ0.03mm。
0.005
(4)左端的凸台平面对φ40P7孔轴线的垂直度公
差为0.01 mm
(5)右凸台端面对左凸台端面平行度公差0.02mm
2021/3/3
∥ 0.02 A
7
判断题： (正确的打 √，错误的打×)。
• 1.对同一要素既有位置公差要求，又有形状公差要求时，形 状公差值应大于位置公差值。
• 2. 采用一般公差的线性尺寸，在正常车间加工精度保证的条 件下，一般可不用检验。
(4) 6-Φ11H10孔(均布)的轴线对 Φ50M7孔的轴线(第一基准)和F 面(第二基准)的位置度公差为 Φ0.05mm，基准要素的尺寸和 被测要素的位置度公差应用最大 实体要求。
Φ45 Φ30K7
6–Φ11H10
Φ50M7
F
2021/3/3
Φ100 4
2021/3/3
5
将下列技术要求标注在图中
• 3. 设计时，在图样上标出的基准通常有三种，即 单一基准、 组合基准和公共基准。×
• 4. 零件图上，绝大多数要素的尺寸公差与几何公差的关系遵 守独立原则。
• 5. 国家标准规定，轴仅指圆柱形的外表面。×
2021/3/3
8
判断题： (正确的打 √，错误的打×)。
• 6. 不经挑选，调整和修配就能相互替换，装配的零件，装配后能 满足使用性能要求，就是具有互换性的零件。
C. 直径差为公差值 t的两个同轴圆柱面之间的区域
D. 半径差为公差值 t的两个同心圆之间的区域
• 14. 由一个或几个公称组成要素导出的中心点、轴线或中心平 面, 称作 。
A. 提取组成要素 B. 提取导出要素
C.公称组成要素 D.公称导出要素
2021/3/3
15
单项选择题
• 15. 下列配合零件应选用基孔制的是 。 A．滚动轴承外圈与外壳孔 B．同一轴与多孔相配，且有不同的配合性质 C．滚动轴承内圈与轴 D．轴为冷拉圆钢，不需再加工
标注示例1
∥ 0.04 A
2021/3/3
ø0.02 A
ø0.03 B 6
标注示例2
将下列技术要求标注在图中。
◎ φ0.015 C
(1)Φ100h6圆柱表面的圆度公差为0.005mm
0.005
⊥ 0.01
(2)φ100h6轴线对φ40P7孔轴线的同轴度公差为
φ0.015 。
C AA
©C
(3)φ40P7孔的圆柱度公差为0.005mm
A. 40 B. 47 C. 49 D. 52
10.轮廓支承长度率指的是在给定水平截面高度上，轮廓的实体材料
长度与
的比率。
A. 算术平均中线 B. 最小二乘中线 C. 取样长度 D. 评定长度
2021/3/3
13
单项选择题
11. 表面粗糙度符号
用于 。
A.不去除材料的表面
ቤተ መጻሕፍቲ ባይዱB.需要去除材料的表面
C. 用任何方法获得的表面 D. 特殊加工的表面
8. 公称内径为Φ40mm的滚动轴承内圈与Φ40k6轴颈所形成的配合， 与Φ40H7/k6配合的松紧程度相比较，结论为 。
A. 前者较紧 B. 前者较松 C. 两者松紧程度相同 D. 无从比较
2021/3/3
12
单项选择题
9.孔、轴配合的最大间隙为+28μm，孔的下偏差为–21μm；轴的公差 为19μm，轴的下偏差为–19μm，则配合公差为 μm。
12. 下列四组配合中，配合性质与Φ40H7/k6相同的那一组配合 是。
A. Φ40H7/k7 B. Φ40H6/k6
C. Φ40K7/h7 D. Φ40K7/h6
2021/3/3
14
单项选择题
• 13. 圆柱度的公差带是 。
A. 间距等于公差值 t 的两平行平面所限定的区域
B. 半径差为公差值 t的两个同轴圆柱面之间的区域
A. 0.02 B. 0.01 C. 0.015 D. 0.005
3. 被测平面的平面度公差与它相对于基准平面的平行度公差的关系 应为 。
A. 前者一定大于后者 B. 前者一定等于后者
C. 前者不得大于后者 D. 前者不得小于后者
2021/3/3
10
单项选择题
4. 间隙或过盈的允许变动量叫做 。 A. 尺寸公差 B. 相关公差 C. 标准公差 D. 配合公差
• 7. 零件加工难易程度与实际偏差有关，与公差无关。× • 8. 零件的尺寸精度越高，通常表面粗糙度参数值相应取得越小，
比如摩擦表面应比非摩擦表面的表面粗糙度数值小。× • 9. 几何公差值选择总的原则是精度等级越高越好。 × • 10.一般情况下，表面粗糙度参数可从轮廓的算术平均偏差 Ra、
轮廓的最大高度 Rz 之间选取其一。
