00Cr25Ni2Mo3Mn10N高氮超级双相不锈钢的组织和性能

00Cr25Ni22Mo2N是一种优质的不锈钢材料，具有出色的耐腐蚀性能和高温强度，广泛应用于化工、石油、食品加工等领域。

下面，我将从不锈钢管的标准、特性、应用和发展趋势等方面展开深入探讨。

一、不锈钢管标准1. 00Cr25Ni22Mo2N不锈钢管是按照国家标准GB/T 21833-2008《奥氏体不锈钢管》生产的，其化学成分和物理性能均符合标准要求。

2. 标准中对00Cr25Ni22Mo2N不锈钢管的生产工艺、质量控制和允许偏差等也做了详细规定，确保产品质量稳定可靠。

二、不锈钢管特性1. 高耐腐蚀性：00Cr25Ni22Mo2N不锈钢管含有高比例的镍和钼元素，能够有效抵抗酸碱盐等多种腐蚀介质的侵蚀。

2. 高温强度：由于添加了铌和钼等合金元素，使得00Cr25Ni22Mo2N不锈钢管在高温条件下仍然具有良好的强度和耐热性能。

3. 成型性好：00Cr25Ni22Mo2N不锈钢管具有良好的可塑性和焊接性，可根据需求轻松加工成各种形状和规格的管材。

三、不锈钢管应用1. 化工领域：00Cr25Ni22Mo2N不锈钢管常用于生产和输送对腐蚀性较强的化学品的设备和管道。

2. 石油工业：在石油开采、储存和运输过程中，00Cr25Ni22Mo2N不锈钢管能够承受高压和腐蚀性介质的侵蚀，具有重要作用。

3. 食品加工：由于00Cr25Ni22Mo2N不锈钢管具有优异的耐腐蚀性和食品卫生性能，被广泛应用于食品加工设备的生产制造。

四、不锈钢管发展趋势1. 多元化应用：未来00Cr25Ni22Mo2N不锈钢管将更广泛地应用于石化、食品、医药等行业，满足不同材料要求。

2. 绿色、环保：随着社会对环保要求的提高，00Cr25Ni22Mo2N不锈钢管将会更加注重节能减排、环保和可持续发展。

3. 技术创新：不断开发新工艺和新技术，提高00Cr25Ni22Mo2N不锈钢管的生产效率和品质，保持其在材料领域的竞争优势。

从以上对00Cr25Ni22Mo2N不锈钢管标准、特性、应用和发展趋势的分析可以看出，该种不锈钢材料具有广泛的用途，并且在未来会有更多的应用场景。

0Cr25Ni20 耐高温不锈钢高温力学性能0Cr25Ni20(AISI310S) 、 00Cr25Ni20(310L) 和 00Cr25Ni20Nb 高温力学性能。

奥氏体型不锯耐热钢，其抗氧化性比 0Cr23Ni13 钢还好，耐蚀性优于 18-8 型钢。

适用于浓度 65％～ 85％的硝酸中耐蚀的部件，但实际上常常作为耐热钢用来制造耐热部件。

承受 1035 摄氏度以下反复加热的抗氧化钢，炉用部件、喷嘴、燃烧室 . 在高温条件下，具有抗氧化性和主够的高温强度以及良好的耐热性能的钢称作耐热钢。

耐热包括抗氧化钢和热强钢两类。

抗氧化钢又简称不起皮钢。

热强钢是指在高温下具有良好的抗氧化性能并具有较高的高温强度的钢。

耐热钢主要用于在高温下长期使用的零件。

在高温下具有较高的强度和良好的化学稳定性的合金钢。

它包括抗氧化钢( 或称高温不起皮钢) 和热强钢两类。

抗氧化钢一般要求较好的化学稳定性，但承受的载荷较低。

热强钢则要求较高的高温强度和相应的抗氧化性。

耐热钢常用于制造锅炉、汽轮机、动力机械、工业炉和航空、石油化工等工业部门中在高温下工作的零部件。

这些部件除要求高温强度和抗高温氧化腐蚀外，根据用途不同还要求有足够的韧性、良好的可加工性和焊接性，以及一定的组织稳定性。

化学成份碳 C ：≤ 0.08硅 Si ：≤ 1.00锰 Mn：≤ 2.00硫 S ：≤ 0.030磷 P ：≤ 0.035铬 Cr ：24.00 ～ 26.00镍 Ni ：19.00 ～ 22.00力学性能抗拉强度σb (MPa)：≥ 520条件屈服强度σ0.2 (MPa)：≥ 205伸长率δ5 (％)：≥ 40断面收缩率ψ (％)：≥ 50硬度：≤ 187HB;≤90HRB;≤200HV0Cr25Ni20 耐高温不锈钢、 00Cr25Ni20 和 00Cr25Ni20Nb 的高温瞬时拉伸性能见表 1 至表 3。

表 100Cr25Ni20的高温拉伸性能屈服强度， MPa温度，℃σ0.2σ1100≥180≥210200≥160≥190300≥145≥170400≥135≥160表 2 00Cr25Ni20Nb 的高温拉伸性能( 棒材， 1080℃× 30min 水冷 )试验温度σbσ0.2δ5φ℃∕MPa∕MPa∕%∕%100510～515185～19543.6 ～45.875.8～76.8200465～470160～16541.4 ～43.876.1～76.4300440～44514442.0 ～44.074.8～76.435044013039.8 ～43.874.9～75.940045513043.4 ～44.469.8～71.2表 3 0Cr25Ni20 的高温拉伸性能试验温度σbσ0.2δ 5φ℃∕MPa∕MPa∕%∕%21625290477015060024039702055852303869260570220376931556520537693705602003767425525185366348051518034615404951653355595480150335065038514535457053401403640760285130373981523512550388701851104537925215—504098090—57400Cr25Ni20 的高温长时力学性能见表 4 和图 1。

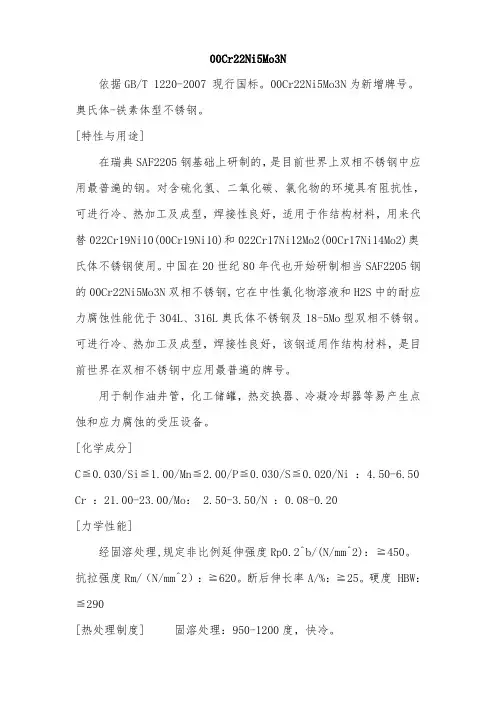

00Cr22Ni5Mo3N
依据GB/T 1220-2007 现行国标。

00Cr22Ni5Mo3N为新增牌号。

奥氏体-铁素体型不锈钢。

[特性与用途]
在瑞典SAF2205钢基础上研制的，是目前世界上双相不锈钢中应用最普遍的钢。

对含硫化氢、二氧化碳、氯化物的环境具有阻抗性，可进行冷、热加工及成型，焊接性良好，适用于作结构材料，用来代替022Cr19Ni10(00Cr19Ni10)和022Cr17Ni12Mo2(00Cr17Ni14Mo2)奥氏体不锈钢使用。

中国在20世纪80年代也开始研制相当SAF2205钢的00Cr22Ni5Mo3N双相不锈钢，它在中性氯化物溶液和H2S中的耐应力腐蚀性能优于304L、316L奥氏体不锈钢及18-5Mo型双相不锈钢。

可进行冷、热加工及成型，焊接性良好，该钢适用作结构材料，是目前世界在双相不锈钢中应用最普遍的牌号。

用于制作油井管，化工储罐，热交换器、冷凝冷却器等易产生点蚀和应力腐蚀的受压设备。

[化学成分]
C≦0.030/Si≦1.00/Mn≦2.00/P≦0.030/S≦0.020/Ni ：4.50-6.50
Cr ：21.00-23.00/Mo：2.50-3.50/N ：0.08-0.20
[力学性能]
经固溶处理,规定非比例延伸强度Rp0.2^b/(N/mm^2)：≧450。

抗拉强度Rm/（N/mm^2）：≧620。

断后伸长率A/%：≧25。

硬度HBW：≦290
[热处理制度] 固溶处理：950-1200度，快冷。
