双相不锈钢性能特点-力学性能特点

1．双相不锈钢：是奥氏体和铁素体共存相比例约各占一半的不锈钢，简称双相钢。

早先有的称“二重钢”，也有叫“复相钢”。

实际相比例是铁素体占45~55%，相应奥氏体占55~45%。

它综合了许多铁素体和奥氏体最有益的性能，显示了独特的有别于常规用不锈钢的特性。

2．使用场合一般使用在含Cl-介质，中温的场合。

尿素级双相钢已在日本东洋公司ACES尿素工艺流程的设备上使用。

3．独特的习性：3．1 与316L型的奥氏体不锈钢相比：a具有良好的耐应力腐蚀破裂性能。

b 具有良好的耐孔蚀，耐缝隙腐蚀性。

c强度高，韧性低。

3．2 焊接性能良好。

3．3 线热膨胀系数低,与碳素钢相近。

3．4几个温度区呈现脆化，有σ，α,χ等相析出。

4．独特习性与冷热成形的工艺对策5．我国市场上的双相不锈钢我国已开发出5种双相钢，都属于第二代钢种，目前只有0Cr18Ni5Mo3Si2钢纳标并大量生产，其他都按厂标生产，产量不大，钢材市场大量进口国外产品。

按双相钢生产技术要求,各国知名企业都打出自已牌号.例如瑞典AVESTA,SANDVIK公司的SAF系列,日本住友公司的DP系列,法国CLI公司UR系列.这些牌号相互对照如下表:6．订购双相不锈钢钢板时应注意的事项：6．1 板材应经固溶处理，质保书中应有加热温度和冷却方式，不能用“迅速冷却”这类含糊的词语表达，这点很重要，最好明确说明“固溶水淬”，国外订货往往如此。

6. 2 订货时应考虑把Ni适当提高到中上限水平。

同时要综合考虑Ni、N关系,因为它们都是奥氏体形成元素，如果Ni，N都在上限，可能导致奥氏体相数量过高，影响耐SCC的性能。

6．3力学性能中，屈服点不能过高，硬度不能超标,否则给冷成形带来困难。

6. 4 中国GB150-1998规定双相钢的伸长率应不小于25%。

双相不锈钢分类、牌号及标准本公司在2004年下半年度,对新产品钢种的开发,特别是双相不锈钢的研制,双相不锈钢一般可分为低合金型、中合金型、高合金型和超级双相不锈钢型四类。

2205双相钢双相不锈钢2205合金是由21％铬,2.5％钼及4.5％镍氮合金构成的复式不锈钢。

它具有高强度、良好的冲击韧性以及良好的整体和局部的抗应力腐蚀能力。

特点：1.双相不锈钢2205合金与316L和317L奥氏体不锈钢相比,2205合金在抗斑蚀及裂隙腐蚀方面的性能更优越,它具有很高的抗腐蚀能力,与奥氏体相比,它的热膨胀系数更低,导热性更高。

2.双相不锈钢2205合金与奥氏体不锈钢相比,它的耐压强度是其两倍,与316L和317L相比,设计者可以减轻其重量。

2205合金特别适用于—50°F/+600°F温度范围内,在严格限制的情况下(尤其对于焊接结构),也可以用于更低的温度。

化学成分：C≤0.030 Mn≤2.00 Si≤1.00 p≤0.030 S≤0.020 Cr 22.0～23.0 Ni 4.5～6.5 Mo3.0～3.5 N0.14～0.20(奥氏体-铁素体型）双相不锈钢(Duplex stainless steel)双相不锈钢是一种铁素体相和奥氏体相共存的不锈钢，同时也是集优良的耐蚀性能、高强度和易于加工制造等诸多优异性能于一身的钢种。

双相不锈钢已经有60多年的历史，世界上第一批双相不锈钢于1930年在瑞典生产出来并用于亚硫酸盐造纸工业。

1968年不锈钢精炼工艺——氩氧脱碳工艺(AOD)的发明，使一系列新的不锈钢的产生成为可能。

AOD工艺带来的诸多进步之一就是合金元素N的添加。

双相不锈钢添加N元素可以使焊接状态下热影响区的韧性和耐蚀性能接近于基体金属的性能，还可以降低有害金属间相的形成速率。

双相不锈钢同奥氏体不锈钢一样，是一种按腐蚀性能排序的钢种，腐蚀性能取决于它们的合金成分。

双相不锈钢一直在不断发展，现代的双相不锈钢可以分为四种类型：1、不含Mo的低级双相不锈钢2304；2、标准双相不锈钢2205，占双相钢总量的80%以上；3、25%Cr的双相不锈钢，典型代表合金255，可归为超级双相不锈钢；4、超级双相不锈钢，含25-26%Cr,与255合金相比Mo和N的含量增加。

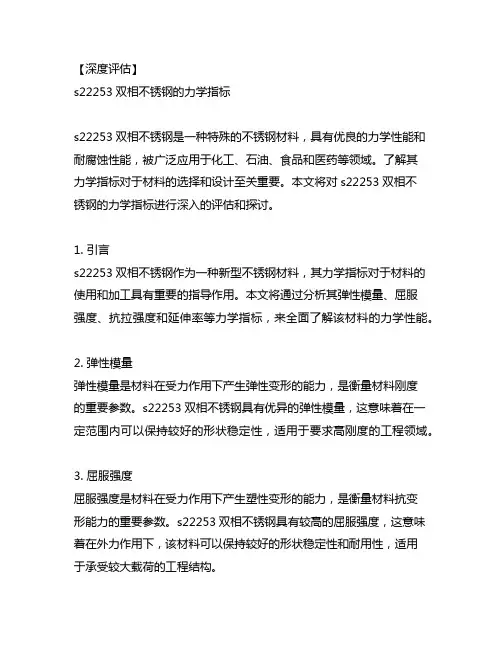

【深度评估】s22253双相不锈钢的力学指标s22253双相不锈钢是一种特殊的不锈钢材料，具有优良的力学性能和耐腐蚀性能，被广泛应用于化工、石油、食品和医药等领域。

了解其力学指标对于材料的选择和设计至关重要。

本文将对s22253双相不锈钢的力学指标进行深入的评估和探讨。

1. 引言s22253双相不锈钢作为一种新型不锈钢材料，其力学指标对于材料的使用和加工具有重要的指导作用。

本文将通过分析其弹性模量、屈服强度、抗拉强度和延伸率等力学指标，来全面了解该材料的力学性能。

2. 弹性模量弹性模量是材料在受力作用下产生弹性变形的能力，是衡量材料刚度的重要参数。

s22253双相不锈钢具有优异的弹性模量，这意味着在一定范围内可以保持较好的形状稳定性，适用于要求高刚度的工程领域。

3. 屈服强度屈服强度是材料在受力作用下产生塑性变形的能力，是衡量材料抗变形能力的重要参数。

s22253双相不锈钢具有较高的屈服强度，这意味着在外力作用下，该材料可以保持较好的形状稳定性和耐用性，适用于承受较大载荷的工程结构。

4. 抗拉强度抗拉强度是材料在拉伸作用下的最大抗拉应力，是衡量材料抗拉能力的重要参数。

s22253双相不锈钢具有优异的抗拉强度，这意味着在外拉伸力作用下，该材料可以保持较好的形状稳定性和耐用性，适用于承受拉伸应力的工程结构。

5. 延伸率延伸率是材料在拉伸断裂前能够产生的塑性变形量，是衡量材料韧性的重要参数。

s22253双相不锈钢具有较高的延伸率，这意味着在受力作用下，该材料可以产生较大的塑性变形，具有良好的韧性和延展性，适用于要求高抗拉和耐疲劳性能的工程结构。

6. 总结和回顾s22253双相不锈钢具有优良的力学指标，包括良好的弹性模量、高屈服强度和抗拉强度，以及较高的延伸率。

这些优异的力学性能使其在化工、石油、食品和医药等领域得到广泛应用。

对于材料的选择和设计，理解其力学指标是非常重要的。

7. 个人观点和理解作为一种新型不锈钢材料，s22253双相不锈钢的力学指标体现了其在工程领域的广泛应用前景。

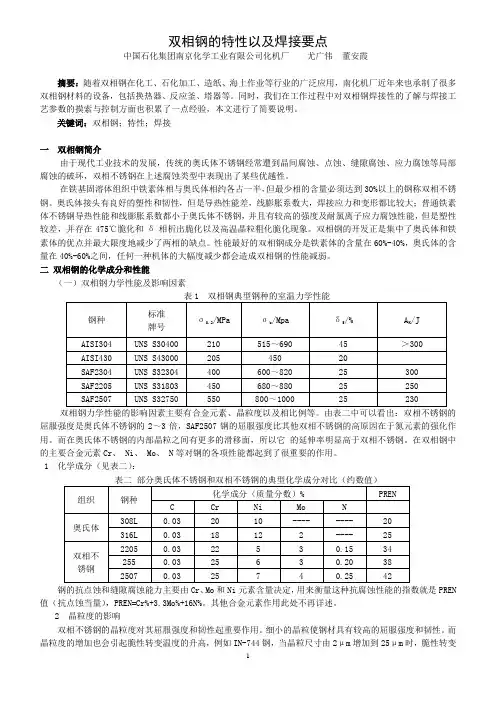

双相钢的特性以及焊接要点中国石化集团南京化学工业有限公司化机厂尤广伟董安霞摘要：随着双相钢在化工、石化加工、造纸、海上作业等行业的广泛应用，南化机厂近年来也承制了很多双相钢材料的设备，包括换热器、反应釜、塔器等。

同时，我们在工作过程中对双相钢焊接性的了解与焊接工艺参数的摸索与控制方面也积累了一点经验，本文进行了简要说明。

关键词：双相钢；特性；焊接一双相钢简介由于现代工业技术的发展，传统的奥氏体不锈钢经常遭到晶间腐蚀、点蚀、缝隙腐蚀、应力腐蚀等局部腐蚀的破坏，双相不锈钢在上述腐蚀类型中表现出了某些优越性。

在铁基固溶体组织中铁素体相与奥氏体相约各占一半，但最少相的含量必须达到30%以上的钢称双相不锈钢。

奥氏体接头有良好的塑性和韧性，但是导热性能差，线膨胀系数大，焊接应力和变形都比较大；普通铁素体不锈钢导热性能和线膨胀系数都小于奥氏体不锈钢，并且有较高的强度及耐氯离子应力腐蚀性能，但是塑性较差，并存在475℃脆化和δ相析出脆化以及高温晶粒粗化脆化现象。

双相钢的开发正是集中了奥氏体和铁素体的优点并最大限度地减少了两相的缺点。

性能最好的双相钢成分是铁素体的含量在60%-40%，奥氏体的含量在40%-60%之间，任何一种机体的大幅度减少都会造成双相钢的性能减弱。

二双相钢的化学成分和性能（一）双相钢力学性能及影响因素双相钢力学性能的影响因素主要有合金元素、晶粒度以及相比例等。

由表二中可以看出：双相不锈钢的屈服强度是奥氏体不锈钢的2～3倍，SAF2507钢的屈服强度比其他双相不锈钢的高原因在于氮元素的强化作用。

而在奥氏体不锈钢的内部晶粒之间有更多的滑移面，所以它的延伸率明显高于双相不锈钢。

在双相钢中的主要合金元素Cr、 Ni、 Mo、 N等对钢的各项性能都起到了很重要的作用。

1 化学成分（见表二）：钢的抗点蚀和缝隙腐蚀能力主要由Cr、Mo和Ni元素含量决定，用来衡量这种抗腐蚀性能的指数就是PREN 值（抗点蚀当量），PREN=Cr%+3.3Mo%+16N%。

2205双相不锈钢标准
2205 双相不锈钢是一种具有优异的耐腐蚀性和高强度的不锈钢材料，被广泛应用于化工、海洋工程、石油和天然气等领域。

以下是2205 双相不锈钢的一些标准：
1. 化学成分：2205 双相不锈钢的化学成分应该符合相关的标准，通常包括铬、镍、钼、氮等元素的含量。

2. 力学性能：2205 双相不锈钢的力学性能应该符合相关的标准，包括屈服强度、抗拉强度、伸长率等指标。

3. 耐腐蚀性：2205 双相不锈钢的耐腐蚀性应该符合相关的标准，包括在各种介质中的耐腐蚀性、抗点蚀性、抗晶间腐蚀性等指标。

4. 金相组织：2205 双相不锈钢的金相组织应该符合相关的标准，包括相比例、晶粒大小、夹杂物等指标。

5. 制造工艺：2205 双相不锈钢的制造工艺应该符合相关的标准，包括冶炼、铸造、锻造、轧制等工艺过程。

2205 双相不锈钢的标准应该包括化学成分、力学性能、耐腐蚀性、金相组织和制造工艺等方面的指标，以确保其具有优异的性能和可靠性。

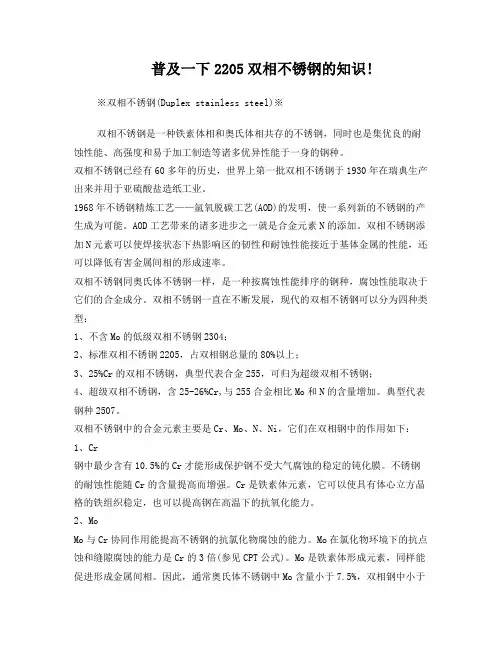

普及一下2205双相不锈钢的知识!※双相不锈钢(Duplex stainless steel)※双相不锈钢是一种铁素体相和奥氏体相共存的不锈钢，同时也是集优良的耐蚀性能、高强度和易于加工制造等诸多优异性能于一身的钢种。

双相不锈钢已经有60多年的历史，世界上第一批双相不锈钢于1930年在瑞典生产出来并用于亚硫酸盐造纸工业。

1968年不锈钢精炼工艺——氩氧脱碳工艺(AOD)的发明，使一系列新的不锈钢的产生成为可能。

AOD工艺带来的诸多进步之一就是合金元素N的添加。

双相不锈钢添加N元素可以使焊接状态下热影响区的韧性和耐蚀性能接近于基体金属的性能，还可以降低有害金属间相的形成速率。

双相不锈钢同奥氏体不锈钢一样，是一种按腐蚀性能排序的钢种，腐蚀性能取决于它们的合金成分。

双相不锈钢一直在不断发展，现代的双相不锈钢可以分为四种类型：1、不含Mo的低级双相不锈钢2304；2、标准双相不锈钢2205，占双相钢总量的80%以上；3、25%Cr的双相不锈钢，典型代表合金255，可归为超级双相不锈钢；4、超级双相不锈钢，含25-26%Cr,与255合金相比Mo和N的含量增加。

典型代表钢种2507。

双相不锈钢中的合金元素主要是Cr、Mo、N、Ni，它们在双相钢中的作用如下：1、Cr钢中最少含有10.5%的Cr才能形成保护钢不受大气腐蚀的稳定的钝化膜。

不锈钢的耐蚀性能随Cr的含量提高而增强。

Cr是铁素体元素，它可以使具有体心立方晶格的铁组织稳定，也可以提高钢在高温下的抗氧化能力。

2、MoMo与Cr协同作用能提高不锈钢的抗氯化物腐蚀的能力。

Mo在氯化物环境下的抗点蚀和缝隙腐蚀的能力是Cr的3倍(参见CPT公式)。

Mo是铁素体形成元素，同样能促进形成金属间相。

因此，通常奥氏体不锈钢中Mo含量小于7.5%，双相钢中小于4%。

3、NN元素可增加奥氏体和双相不锈钢的抗点蚀和缝隙腐蚀的能力，并可以显著地提高钢的强度，它是固溶强化最有效的一个元素。

双相不锈钢
所谓双相不锈钢是在它的固相组织中铁素体相和奥氏体相的比例约各占一半，一般较少相的含量也需要达到30%以上。

根据两相组织的特点，通过正确控制化学成分和热处理工艺，将奥氏体不锈钢所具有的优良韧性和焊接性能与铁素体不锈钢所具有的较高强度和耐氯化物应力腐蚀性能结合在一起，使双相不锈钢兼具有铁素体不锈钢和奥氏体不锈钢的共同优点。

双相不锈钢的性能特点：
1、抗氯化物应力腐蚀性能良好；
2、抗坑点腐蚀性能良好；
3、有良好的耐磨损腐蚀性能，特别适合做泵、阀等；
4、综合力学性能较好。

有较高的强度和疲劳强度，屈服强度是18-8奥氏体不锈钢的2倍左右；
5、可焊性能良好，能与异种钢焊接；(3RE60的焊接性能略差)
6、冷加工时比18-8不锈钢的加工效应大，需施加较大的应力才能变形；
7、存在和高铬铁素体不锈钢相一致的各种脆性倾向，不宜在高于300℃的工作条件下使用。

几种双相不锈钢的性能介绍：
1、不同钢号的主要化学成分%
注：316LN为含N的尿素级奥氏体不锈钢。

3RE60、SAF2205、SAF2507为瑞典阿维撕塔和山特维克的双相钢钢号。

2、机械性能。

双相不锈钢与其它不锈钢的优劣对比所谓双相不锈钢是在它的固溶组织中铁素体相与奥氏体相约各占一半，一般最少相的含量也需要达到30%，因此它兼有铁素体不锈钢和奥氏体不锈钢的性能特点。

与奥氏体不锈钢相比，双相不锈钢的优势如下:①屈服强度比普通奥氏体不锈钢高一倍多，且具有成型需要的足够的塑韧性。

采用双相不锈钢制造储罐或压力容器的壁厚要比常用奥氏体不锈钢减少30%~50%，有利于降低成本。

②具有优异的耐应力腐蚀破裂的能力，尤其在含氯离子的环境中，即使是含合金量最低的双相不锈钢也有比奥氏体不锈钢更高的耐应力腐蚀破裂的能力，应力腐蚀是普通奥氏体不锈钢难以解决的突出问题。

③在许多介质中应用最普遍的2205双相不锈钢的耐腐蚀性优于普通的316L奥氏体不锈钢，而超级双相不锈钢具有极高的耐腐蚀性，在一些介质中，如醋酸、甲酸等甚至可以取代高合金奥氏体不锈钢，乃至耐蚀合金。

④具有良好的耐局部腐蚀性能，与合金含量相当的奥氏体不锈钢相比，鉴于双相不锈钢的高强度和良好耐腐蚀性能，它的耐磨损腐蚀和腐蚀疲劳性能都优于奥氏体不锈钢。

⑤比奥氏体不锈钢的线膨胀系数低，与碳钢接近，适合与碳钢连接，具有重要的工程意义，如生产复合板或衬里等。

⑥不论在动载或静载条件下，比奥氏体不锈钢具有更高的能量吸收能力。

这对于结构件应付突发事故如冲撞、爆炸等，双相不锈钢优势明显，有实际应用价值。

与奥氏体不锈钢相比，双相不锈钢的弱势如下:①应用的普遍性和多面性不如奥氏体不锈钢，例如长期应用其使用温度必须控制在250℃以下。

②其塑韧性较奥氏体不锈钢低，冷、热加工工艺和成型性能不如奥氏体不锈钢。

③存在中温脆性区，需要严格控制热处理和焊接的工艺制度，以避免有害相的出现，损害性能。

双相不锈钢与奥氏体不锈钢相比存在弱势是由于双相不锈钢中有大量铁素体组织。

与铁素体不锈钢相比，双相不锈钢的优势如下:①综合力学性能比铁素体不锈钢高，尤其是塑韧性。

对脆性不如铁素体不锈钢那样敏感。

双相不锈钢屈服强度
双相不锈钢屈服强度是指双相不锈钢在外力作用下发生塑性变形时的抵抗能力。

双相不锈钢是一种具有双相组织结构的不锈钢材料，由奥氏体和铁素体两种组织相组成。

相比于单相不锈钢，双相不锈钢具有更高的强度和更好的耐腐蚀性能。

双相不锈钢的屈服强度取决于多个因素，包括化学成分、热处理工艺等。

其中，化学成分是影响屈服强度的主要因素之一。

通常情况下，双相不锈钢中的铁素体含量越高，屈服强度越大。

此外，合理的热处理工艺也能显著提高双相不锈钢的屈服强度。

双相不锈钢在实际应用中具有广泛的用途。

它被广泛应用于制造船舶、化工设备、医疗器械等领域。

双相不锈钢的高屈服强度使其能够承受较大的载荷和压力，同时具有良好的耐腐蚀性能，能够抵抗酸碱、盐等腐蚀介质的侵蚀。

除了屈服强度，双相不锈钢还具有其他优点。

它具有良好的可塑性和焊接性能，可以被轻松地加工成各种形状。

双相不锈钢的表面光洁度高，不易产生氧化层，具有较好的美观性。

然而，双相不锈钢也存在一些局限性。

由于其复杂的组织结构，双相不锈钢的制造成本较高。

此外，在高温环境下，双相不锈钢可能会发生相变，导致性能下降。

因此，在高温环境下使用时需要特别注意。

总的来说，双相不锈钢的屈服强度是其重要的力学性能之一。

其高屈服强度使其成为一种优质的结构材料，被广泛应用于各个领域。

随着科技的不断进步，双相不锈钢的性能将会得到进一步的提高和优化，为人们的生活带来更多的便利和舒适。

双相不锈钢执行标准一、化学成分双相不锈钢的化学成分应符合以下要求：1.铬（Cr）含量：≥18%，且≤25%。

2.镍（Ni）含量：≥4.5%，且≤7.5%。

3.钼（Mo）含量：≥3.0%，且≤6.0%。

4.氮（N）含量：≥0.1%，且≤0.3%。

5.钛（Ti）含量：≤0.1%。

6.铝（Al）含量：≤0.1%。

7.碳（C）含量：≤0.2%。

8.磷（P）含量：≤0.03%。

9.硫（S）含量：≤0.02%。

二、力学性能双相不锈钢应满足以下力学性能要求：1.抗拉强度：≥520 MPa。

2.屈服强度：≥290 MPa。

3.断后伸长率：≥25%。

4.断面收缩率：≥40%。

5.冲击功：≥88 J。

6.硬度范围：HRB 89~115。

三、耐腐蚀性能双相不锈钢应具有较好的耐腐蚀性能，特别是耐氯离子腐蚀性能。

在不同浓度和温度的氯化物溶液中，应满足以下耐腐蚀性能要求：1.20%浓度的氯化物溶液，耐应力腐蚀破裂性能应满足NACE要求。

2.在全浸、差压和套压试验条件下，耐应力腐蚀破裂性能应满足ASTM G48-92标准要求。

3.在氯化物点蚀实验条件下，耐点蚀性能应满足ASTM G48-92标准要求。

4.在腐蚀疲劳试验条件下，耐腐蚀疲劳性能应满足ASTM G21-92标准要求。

5.在高温高湿试验条件下，耐腐蚀性能应满足ASTM G67-95标准要求。

6.在海水全浸、差压和套压试验条件下，耐腐蚀性能应满足ISO 9227标准要求。

7.在高温高压水试验条件下，耐腐蚀性能应满足ASTM G67-95标准要求。

8.在常温至高温各种温度的氢氧化物溶液中，耐全面腐蚀性能应满足ASTMG109-96标准要求。

9.在5%硫酸试验条件下，耐局部腐蚀性能应满足ASTM G48-92标准要求。

10.在高温高浓度氯离子试验条件下，耐局部腐蚀性能应满足ASTM G48-92标准要求。

11.在高温高浓度氯离子试验条件下，耐晶间腐蚀性能应满足ASTM G26-97标准要求。

双相不锈钢与奥氏体以及铁素体不锈钢的比较 所谓双相不锈钢是在其固淬组织中铁素体相与奥氏体相各占一半，一般最少相的含量也许要达到30%。

由于两相组织的特点，通过正确控制化学成分和热处理工艺，使DSS兼有铁素体不锈钢和奥氏体不锈钢的优点。

与奥氏体不锈钢相比，双相不锈钢的优势如下：（1）屈服强度比普通奥氏体不锈钢高一倍多，且具有成型需要的足够的塑韧性。

采用双相不锈钢制造储罐或压力容器的壁厚要比常用的奥氏体减少30-50%，有利于降低成本。

（2）具有优异的耐应力腐蚀破裂的能力，即使是含合金量最低的双相不锈钢也有比奥氏体不锈钢更高的耐应力腐蚀破裂的能力，尤其在含氯离子的环境中。

应力腐蚀是普通奥氏体不锈钢难以解决的突出问题。

（3）在许多介质中应用最普遍的2205双相不锈钢的耐腐蚀性优于普通的 316L奥氏体不锈钢，而超级双相不锈钢具有极高的耐腐蚀性，再一些介质中，如醋酸，甲酸等甚至可以取代高合金奥氏体不锈钢，乃至耐蚀合金。

（4）具有良好的耐局部腐蚀性能，与合金含量相当的奥氏体不锈钢相比，它的耐磨损腐蚀和疲劳腐蚀性能都优于奥氏体不锈钢。

（5）比奥氏体不锈钢的线膨胀系数低，和碳钢接近，适合与碳钢连接，具有重要的工程意义，如生产复合板或衬里等。

（6）不论在动载或静载条件下，比奥氏体不锈钢具有更高的能量吸收能力，这对结构件应付突发事故如冲撞，爆炸等，双相不锈钢优势明显，有实际应用价值。

与奥氏体不锈钢相比，双相不锈钢的弱势如下：（1）应用的普遍性与多面性不如奥氏体不锈钢，例如其使用温度必须控制在250摄氏度以下。

（2）其塑韧性较奥氏体不锈钢低，冷，热加工工艺和成型性能不如奥氏体不锈钢。

（3）存在中温脆性区，需要严格控制热处理和焊接的工艺制度，以避免有害相的出现，损害性能。

与铁素体不锈钢相比，双相不锈钢的优势如下：（1）综合力学性能比铁素体不锈钢好，尤其是塑韧性，不象铁素体不锈钢那样对脆性敏感。

（2）除耐应力腐蚀性能外，其他耐局部腐蚀性能都优于铁素体不锈钢。

2205双相不锈钢的性能及焊接工艺发表时间：2020-06-01T11:28:36.413Z 来源：《电力设备》2020年第4期作者：辛国庆[导读] 一、2205双相不锈钢简介（中国能源建设集团东北电力第一工程公司有限公司）一、2205双相不锈钢简介1.1 2205双相不锈钢理化性能简介双相不锈钢2205是第二代双相不锈钢，也称为标准双相不锈钢，成分特点是超低碳、含氮。

2205双相不锈钢是目前应用最为普遍的双相不锈钢，该钢具有高强度、高抗疲劳强度、低温韧性、耐孔腐蚀性、对应力裂纹不敏感等优点，广泛应用于海洋工程、化学工程领域的大型容器、管道。

2205双相不锈钢与奥氏体不锈钢相比具有较好的力学性能、耐蚀性及价格优势。

菲律宾马利万斯电厂的海水淡化系统管道采用的就是2205双相不锈钢。

1.2 2205双相不锈钢化学成分2205双相不锈钢与最初的双相不锈钢相比，进一步提高氮的含量，增强在氯离子浓度较高的酸性介质中的耐应力腐蚀和抗点腐蚀性能。

氮是强烈的奥氏体形成元素，加入到双相不锈钢钟，既提高钢的强度且不明显损伤钢的韧性，又能延缓和抑制碳化物的析出，使其焊接性能得到了大大的改善。

1.3 2205双相不锈钢的组织特点2205双相不锈钢在室温下固溶体中奥氏体和铁素体约各占半数，兼有两相组织特征。

它保留了铁素体不锈钢导热系数小、耐点蚀、缝隙及氯化物应力腐蚀的特点、又具有奥氏体不锈钢韧性好、脆性转变温度较低、抗晶间腐蚀、力学性能和焊接性能好的优点。

1.4影响焊接性因素分析（1）冷却速度的影响2205双相不锈钢在正常供货状态下大约具有50”％的铁素体和大约50％的奥氏体，但经过焊接后，接头刚凝固时的组织为单相铁素体，奥氏体是在接头温度低于1300℃后由铁素体逆变为奥氏体产生的。

它的数量除了与化学成份有关外，主要取决于冷却速度，冷却速度对γ相数量影响很大(见图1)，快速冷却焊缝的组织中α相的比例可能会超过80％，致焊缝韧性下降，氢脆敏感性增加。

哈氏合金,双相钢的区别【导语】哈氏合金与双相钢是两种广泛应用于工业领域的特殊合金材料。

它们因具有独特的物理和化学性质，在各种极端环境下表现出卓越的性能。

然而，很多人对这两种材料的区别并不清楚。

本文将为您详细解析哈氏合金与双相钢之间的区别。

一、哈氏合金1.定义：哈氏合金（Hastelloy）是一种镍基高温合金，主要成分包括镍、铬、钼等元素。

这种合金具有出色的耐腐蚀性能，能够在高温、高压及强腐蚀性环境中保持稳定。

2.特点：（1）耐腐蚀性：哈氏合金在多种腐蚀介质中表现出极高的稳定性，如硫酸、盐酸、磷酸等。

（2）高温性能：哈氏合金具有优良的高温力学性能，可在高达1200℃的环境中工作。

（3）焊接性能：哈氏合金具有良好的焊接性能，可通过多种焊接方法进行连接。

二、双相钢1.定义：双相钢（Duplex Stainless Steel）是一种具有奥氏体和铁素体两相组织的不锈钢，其典型成分为铬、镍、钼等元素。

双相钢具有高强度、良好的耐腐蚀性能和焊接性能。

2.特点：（1）力学性能：双相钢具有较高的抗拉强度和屈服强度，是普通不锈钢的两倍左右。

（2）耐腐蚀性：双相钢具有良好的耐均匀腐蚀和局部腐蚀性能，尤其在氯化物环境中表现突出。

（3）焊接性能：双相钢的焊接性能优于普通不锈钢，具有较低的焊接裂纹敏感性。

三、哈氏合金与双相钢的区别1.成分差异：哈氏合金主要成分为镍、铬、钼等元素，而双相钢的主要成分为铬、镍、钼等元素，但含量有所不同。

2.性能差异：（1）耐腐蚀性能：哈氏合金在多种腐蚀介质中具有更高的稳定性，而双相钢在氯化物环境中的耐腐蚀性能更优。

（2）高温性能：哈氏合金具有更优良的高温性能，可在更高温度下工作。

（3）力学性能：双相钢具有较高的抗拉强度和屈服强度，适用于对力学性能要求较高的场合。

综上所述，哈氏合金和双相钢在成分、性能等方面存在一定的区别。

在实际应用中，应根据具体需求和环境选择合适的材料。

双相不锈钢优缺点和制造过程中的一些限制与要求首先，让我们来看一下双相不锈钢的优点。

1.耐腐蚀性能优异：双相不锈钢在广泛的酸性和碱性环境下都能够保持良好的耐腐蚀性能。

这使得它可以用于化工、石油、海洋、食品和制药等领域。

2.良好的机械性能：双相不锈钢具有较高的强度和较好的塑性，使其在高温和低温条件下都能够表现出良好的性能。

这使得它在极端工作环境下也能够保持结构的完整性。

3.优异的焊接性：相对于其他不锈钢材料，双相不锈钢具有更好的焊接性能，能够实现高效的焊接。

这使得它成为许多工业应用中的首选材料。

然而，双相不锈钢也存在一些缺点。

1.成本较高：由于制造双相不锈钢的合金成分较多，加工工艺复杂，生产成本较高。

因此，与其他不锈钢材料相比，双相不锈钢的价格较高。

2.减薄敏感性：双相不锈钢在工作过程中容易出现减薄现象，特别是在高温和高压条件下。

这可能导致材料的寿命降低，需要定期检查和维护。

接下来，我们来看一下制造双相不锈钢时的一些限制和要求。

1.合金设计：在制造双相不锈钢时，需要精确控制合金成分的比例。

不同的合金成分将影响双相结构的形成和稳定性，从而影响材料的性能。

2.加热处理：为了获得理想的双相结构，双相不锈钢需要经过特殊的加热处理。

这个过程需要严格控制加热温度和冷却速度，以确保合金的组织结构达到最佳状态。

3.严格控制工艺：双相不锈钢的生产过程需要严格控制温度、压力和速度等工艺参数。

任何一项参数的偏差都可能导致产品质量下降。

4.检测和评估：为了确保双相不锈钢的质量和性能，需要进行严格的检测和评估。

这包括化学成分分析、金相观察和力学性能测试等。

总而言之，双相不锈钢具有优异的耐腐蚀性能和机械性能，但价格较高。

在制造过程中，需要严格控制合金设计、加热处理和工艺参数，以确保产品质量和性能。

这些限制和要求将对生产成本和工艺复杂度产生影响，但也能够保证双相不锈钢的性能符合要求。

1．双相不锈钢的定义所谓双相不锈钢是在其固溶组织中铁素体相与奥氏体相约各占一半，一般量少相的含量也需要达到30%。

2．双相不锈钢的性能特点由于两相组织的特点，通过正确控制化学成分和热处理工艺，使双相不锈钢兼有铁素体不锈钢和奥氏体不锈钢的优点，它将奥氏体不锈钢所具有的优良韧性和焊接性与铁素体不锈钢所具有的较高强度和耐氯化物应力腐蚀性能结合在一起，正是这些优越的性能使双相不锈钢作为可焊接的结构材料发展迅速，80年代以来已成为和马氏体型、奥氏体型和铁素体型不锈钢并列的一个钢类。

双相不锈钢有以下性能特点：（1）含钼双相不锈钢在低应力下有良好的耐氯化物应力腐蚀性能。

一般18-8型奥氏体不锈钢在600C以上中性氯化物溶液中容易发生应力腐蚀断裂，在微量氯化物及硫化氢工业介质中用这类不锈钢制造的热交换器、蒸发器等设备都存在着产生应力腐蚀断裂的倾向，而双相不锈钢却有良好的抵抗能力。

（2）含钼双相不锈钢有良好的耐孔蚀性能。

在具有相同的孔蚀抗力当量值（PRE=Cr%+3.3³Mo%+16³N%）时，双相不锈钢与奥氏体不锈钢的临界孔蚀电位相仿。

双相不锈钢与奥氏体不锈钢耐孔蚀性能与AISI316L相当。

含25%Cr的，尤其是含氮的高铬双相不锈钢的耐孔蚀和缝隙腐蚀性能超过了AISI 316L。

（3）具有良好的耐腐蚀疲劳和磨损腐蚀性能。

在某些腐蚀介质的条件下，适用于制作泵、阀等动力设备。

（4）综合力学性能好。

有较高的强度和疲劳强度，屈服强度是18-8型奥氏体不锈钢的2倍。

固溶态的延伸率达到25%，韧性值AK（V型槽口）在100J以上。

（5）可焊性良好，热裂倾向小，一般焊前不需预热，焊后不需热处理，可与18-8型奥氏体不锈钢或碳钢等异种焊接。

（6）含低铬（18%Cr）的双相不锈钢热加工温度范围比18-8型奥氏体不锈钢宽，抗力小，可不经过锻造，直接轧制开坯生产钢板。

含高铬（25%Cr）的双相不锈钢热加工比奥氏体不锈钢略显困难，可以生产板、管和丝等产品。

2205双相不锈钢使用温度下限
摘要：
1.2205 双相不锈钢简介
2.2205 双相不锈钢的使用温度范围
3.2205 双相不锈钢在不同温度下的性能表现
4.2205 双相不锈钢使用温度的下限
5.2205 双相不锈钢在低温环境下的应用
正文：
一、2205 双相不锈钢简介
2205 双相不锈钢是一种高性能的钢种，它具有优良的耐腐蚀性能、力学性能和焊接性能，广泛应用于石油、化工、船舶、建筑等领域。

2205 双相不锈钢是由铁素体和奥氏体两个相组成，其中铁素体相占50%-60%，奥氏体相占40%-50%。

这种双相组织使得2205 双相不锈钢既具有铁素体的优良耐腐蚀性，又具有奥氏体的良好的力学性能。

二、2205 双相不锈钢的使用温度范围
2205 双相不锈钢的使用温度范围较广，一般可在-196℃至+200℃的温度环境下使用。

在这个温度范围内，2205 双相不锈钢的力学性能、耐腐蚀性能和焊接性能都能得到保证。

三、2205 双相不锈钢在不同温度下的性能表现
1.高温环境下：在高温环境下，2205 双相不锈钢的强度和硬度会略有下降，但其耐腐蚀性能仍然优良。

2.常温环境下：在常温环境下，2205 双相不锈钢的力学性能、耐腐蚀性能和焊接性能都较为均衡。

3.低温环境下：在低温环境下，2205 双相不锈钢的强度和硬度会有所上升，但其塑性和韧性会有所下降。

四、2205 双相不锈钢使用温度的下限
2205 双相不锈钢使用温度的下限为-196℃。

在这个温度下，2205 双相不锈钢的耐腐蚀性能仍然优良，但其力学性能会有所下降。

CD-4MCu双相不锈钢标准号是一种常见的不锈钢材料，广泛用于化工、海洋工程、医疗设备等领域。

它具有耐腐蚀、耐磨损、抗拉伸强度高等优点，因此备受青睐。

1. CD-4MCu双相不锈钢的特点CD-4MCu双相不锈钢是一种含铬、镍、铜和锆等元素的不锈钢合金。

它具有优秀的耐蚀性能，能够抵抗各种化学介质的侵蚀，包括酸、碱、盐等。

它还具有良好的韧性和塑性，可以在高温、低温环境下保持稳定的性能。

CD-4MCu双相不锈钢还具有较高的抗拉伸强度，适用于受力要求较高的场合。

2. CD-4MCu双相不锈钢的应用领域由于其优良的性能，CD-4MCu双相不锈钢被广泛应用于各种领域。

在化工行业，它常用于制造化工设备、管道、阀门等，用于承受腐蚀性介质和高温高压条件。

在海洋工程领域，CD-4MCu双相不锈钢可以用于制造海水处理设备、船舶零部件等，因其抗海水腐蚀能力强。

医疗设备、食品加工设备等行业也广泛采用CD-4MCu双相不锈钢，因其对人体无害、耐腐蚀。

3. CD-4MCu双相不锈钢的标准号CD-4MCu双相不锈钢的标准号为ASTM A995/A995M。

这一标准规定了CD-4MCu双相不锈钢的化学成分、力学性能、加工工艺、检测方法等要求，确保其产品质量符合规范。

在选用和使用CD-4MCu双相不锈钢时，应严格按照该标准执行，以保证材料的性能和可靠性。

总结回顾通过对CD-4MCu双相不锈钢的特点、应用领域和标准号进行了解，我们可以清晰地了解这种材料的优势和适用范围。

它的耐腐蚀性能和机械性能使其在化工、海洋工程、医疗设备等领域得到了广泛的应用，而ASTM A995/A995M标准号则为其生产和使用提供了规范。

个人观点和理解作为一名文章写手，我深深地了解到CD-4MCu双相不锈钢在工程应用中的重要性。

其良好的耐腐蚀性和抗拉伸强度，使其能够承受复杂、恶劣的工作环境，为工程建设提供了可靠的保障。

标准化的生产和使用也为材料的质量和性能提供了保证，有助于推动工程材料的优化和更新。

s22053钢板执行标准S22053钢板执行标准：产品质量与安全的保障一、S22053钢板的基本概念、用途和特点S22053是一种双相不锈钢，它具有优异的强度、耐蚀性和焊接性能。

因其含有铬、镍、钼等多种元素，使得S22053在海洋环境、石油化工、电力工业等领域具有广泛的应用。

其特点包括高强度、良好的耐腐蚀性、优良的成形性能以及良好的焊接性。

二、S22053钢板的质量指标与性能要求1. 化学成分：S22053钢板的化学成分需符合国家标准，如铬、镍、钼等元素的含量需在规定范围内。

2. 力学性能：S22053钢板需满足抗拉强度、屈服强度、延伸率等力学性能指标。

3. 耐腐蚀性能：通过浸泡试验、盐雾试验等方法检测S22053钢板的耐腐蚀性能，确保其能在特定环境下长期稳定工作。

4. 焊接性能：焊接过程的稳定性、焊缝强度等均需满足相关标准。

三、S22053钢板的加工工艺及实施过程1. 熔炼：采用电炉或氧气转炉熔炼，严格控制化学成分。

2. 连铸：经过净化处理后，将钢水倒入连铸机进行凝固。

3. 轧制：将连铸坯通过高压轧机进行多道次轧制，以获得所需厚度和形状的钢板。

4. 热处理：对轧制后的钢板进行热处理，以改善其力学性能和耐腐蚀性能。

5. 表面处理：对钢板表面进行抛光、酸洗等处理，以提高其耐蚀性和美观度。

6. 成品检验：对成品进行严格的尺寸、外观、性能等检验，确保产品质量符合要求。

四、购买、储存、使用过程中应注意的事项和标准1. 购买：选择具有资质的供应商，并确认其产品质量保证体系健全。

同时，核实其产品是否符合相关国家标准或行业标准。

2. 储存：储存环境应干燥、无污染，并避免阳光直射。

在使用过程中，应保持钢板表面的清洁和干燥。

3. 使用：根据实际应用场合选择合适的S22053钢板，并严格按照设计要求进行加工和安装。

在使用过程中，应注意定期检查和保养，及时发现并处理可能出现的问题。

五、确保S22053钢板的质量与安全性能并提高其使用寿命的措施1. 生产环节：从原材料入手，严格控制化学成分、力学性能等指标；优化熔炼、连铸、轧制等工艺参数，提高产品质量稳定性；加强热处理和表面处理等环节的质量控制，提高产品的耐腐蚀性能和使用寿命。

2205双相不锈钢使用温度下限2205双相不锈钢是一种具有优异性能的材料，广泛应用于各种工业领域。

然而，对于该材料而言，使用温度下限是一个重要且关键的参数。

本文将从几个方面来探讨2205双相不锈钢的使用温度下限及其影响因素。

一、2205双相不锈钢的基本性能2205双相不锈钢是一种由铁、铬、镍和钼等合金元素组成的双相不锈钢。

它具有良好的耐腐蚀性能、强度和韧性，并能在广泛的温度范围内保持优良的力学性能。

这使得2205双相不锈钢成为了许多应用领域的首选材料之一。

二、2205双相不锈钢的使用温度范围在一般应用环境下，2205双相不锈钢的使用温度范围为-50℃至300℃。

这一温度范围既考虑了力学性能的要求，也考虑了耐腐蚀性的要求。

然而，如果特殊环境下需要使用该材料，使用温度下限可能会有所改变。

三、影响2205双相不锈钢使用温度下限的因素1. 化学成分：2205双相不锈钢的化学成分是影响其使用温度下限的重要因素之一。

合理的化学成分可以提高材料的热稳定性和耐腐蚀性，从而提高使用温度下限。

2. 环境气氛：不同的环境气氛对2205双相不锈钢的使用温度下限有不同的影响。

例如，高温下存在硫化物气氛时，会降低材料的耐腐蚀性能，从而降低使用温度下限。

3. 应力水平：应力是影响2205双相不锈钢使用温度下限的重要因素之一。

在高应力环境下，材料的力学性能可能发生变化，使得其使用温度下限受到限制。

四、提高2205双相不锈钢使用温度下限的方法1. 优化化学成分：通过合理控制铬、镍和钼等合金元素的含量，可以提高2205双相不锈钢的使用温度下限。

此外，添加稀土元素等也可以提高材料的热稳定性。

2. 控制环境气氛：在使用2205双相不锈钢的环境中，可以通过控制氧气、水汽和硫化物等有害气体的含量，来提高材料的使用温度下限。

3. 减少应力：采取合适的工艺和结构设计，可以减少2205双相不锈钢在使用过程中的应力水平，从而提高使用温度下限。

总结起来，2205双相不锈钢的使用温度下限受到多种因素的影响，如化学成分、环境气氛和应力水平等。
