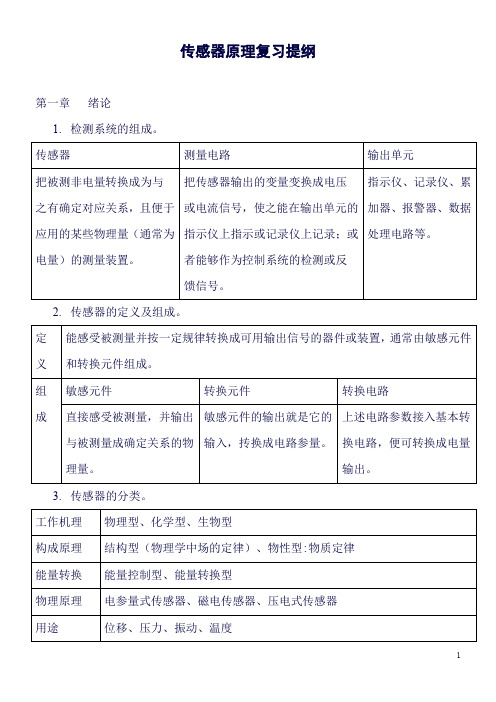

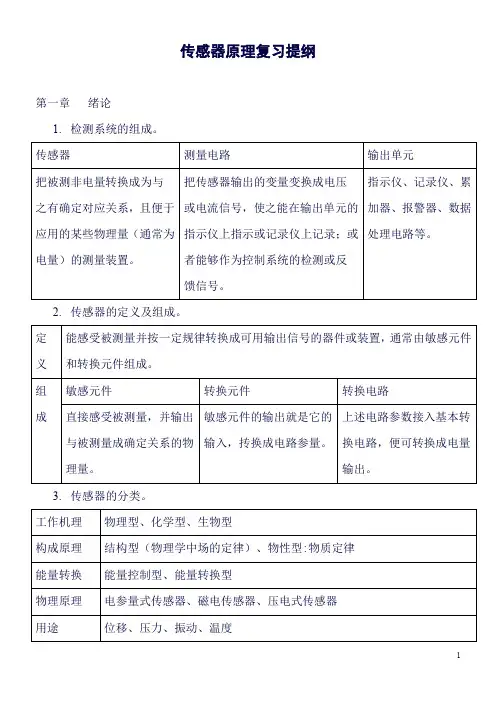

传感器原理复习提纲第一章绪论1.检测系统的组成。
传感器测量电路输出单元把被测非电量转换成为与之有确定对应关系，且便于应用的某些物理量（通常为电量）的测量装置。
把传感器输出的变量变换成电压或电流信号，使之能在输出单元的指示仪上指示或记录仪上记录；或者能够作为控制系统的检测或反馈信号。
指示仪、记录仪、累加器、报警器、数据处理电路等。
2.传感器的定义及组成。
定义能感受被测量并按一定规律转换成可用输出信号的器件或装置，通常由敏感元件和转换元件组成。
组成敏感元件转换元件转换电路直接感受被测量，并输出与被测量成确定关系的物理量。
敏感元件的输出就是它的输入，抟换成电路参量。
上述电路参数接入基本转换电路，便可转换成电量输出。
3.传感器的分类。
工作机理物理型、化学型、生物型构成原理结构型（物理学中场的定律）、物性型:物质定律能量转换能量控制型、能量转换型物理原理电参量式传感器、磁电传感器、压电式传感器用途位移、压力、振动、温度4. 什么是传感器的静态特性和动态特性。
静特性 输入量为常量，或变化极慢 动特性输入量随时间较快地变化时5. 列出传感器的静态特性指标，并明确各指标的含义。
230123n n y a a x a x a x a x =+++++x 输入量，y 输出量，a 0零点输出，a 1理论灵敏度，a 2非线性项系数灵敏度 传感器在稳态下，输出的变化量与引起该变化量的输入变化量之比。
表征传感器对输入量变化的反应能力线性传感器 非线性传感器迟滞正（输入量增大）反（输入量减小）行程中输出输入曲线不重合称为迟滞。
产生迟滞的原因：由于传感器敏感元件材料的物理性质和机械另部件的缺陷 所造成的，如弹性敏感元件弹性滞后、 运动部件摩擦、 传动机构的间隙、 紧固件松动等。
线性度 传感器的实际输入-输出曲线的线性程度。
4种典型特性曲线k y x =∆∆%1002max⨯∆=FS HY H γ非线性误差%100max⨯∆±=FSL Y L γ，ΔLmax ——最大非线性绝对误差，Y FS ——满量程输出值。
非电量电测知识点总结1. 非电量电测的基本概念非电量电测是以非电参数（温度、压力、位移、速度、流量等）对电信号（电流、电压）进行检测、测量、分析和处理的技术。
通过传感器将非电量转换为电信号，然后再通过电路将电信号进行采集、处理和显示。
非电量电测技术的重点是非电参数与电信号之间的转换与传输。
2. 非电量电测的传感器非电量电测的传感器是将非电参数转换为电信号的装置，它是非电量电测的关键部件。
常见的非电量传感器有温度传感器、压力传感器、位移传感器、速度传感器、流量传感器等。
传感器的选择应根据被测量的非电参数性质和测量要求来确定。
传感器的性能参数包括灵敏度、量程、准确度、稳定性、线性度、响应时间等。
3. 非电量电测的信号调理非电量传感器输出的信号通常是微弱的电压信号，需要经过信号调理电路进行放大、滤波、线性化等处理，以便适应后续的信号处理和显示系统的要求。
常见的信号调理电路有放大电路、滤波电路、线性化电路、补偿电路等。
4. 非电量电测的数据采集非电量电测中常用的数据采集技术包括模数转换（A/D转换）、通信接口（串口、并口、USB接口）、存储器、微处理器等。
模数转换技术是将模拟信号转换为数字信号的技术，常见的模数转换芯片有AD转换器、DA转换器等。
数据采集系统可以将非电量信号转换为数字信号，并用数字方式进行存储和处理，方便后续的数据分析和显示。
5. 非电量电测的数据处理非电量电测的数据处理是通过软件对采集到的数据进行处理和分析，以实现对被测量参数的监测和控制。
数据处理的方法包括数字滤波、数据分析、图像显示、曲线对比、报警控制等。
常用的数据处理软件有Labview、Matlab、C语言等。
6. 非电量电测的应用领域非电量电测技术已广泛应用于工业自动化、环境监测、医疗仪器、航空航天、军事装备、汽车电子、生物医学工程等领域。
例如，在工业自动化中，非电量电测技术可以实现对生产过程中的各种工艺参数（温度、压力、流量、液位等）的准确测量与控制，提高生产效率并减少资源浪费。

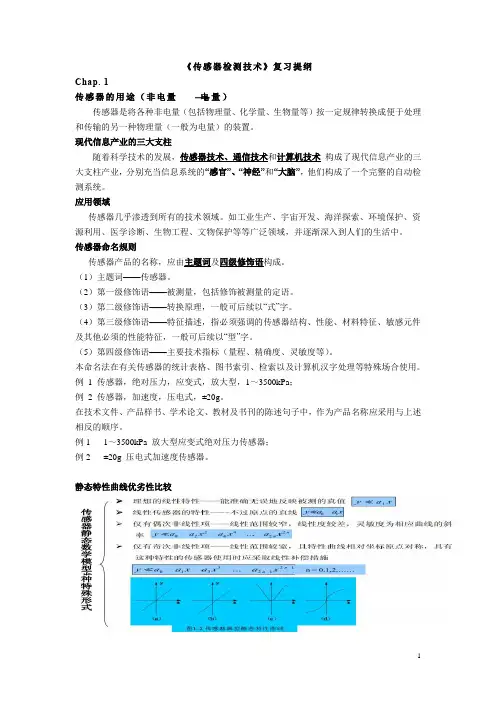

《传感器检测技术》复习提纲Chap. 1传感器的用途（非电量电量）传感器是将各种非电量（包括物理量、化学量、生物量等）按一定规律转换成便于处理和传输的另一种物理量（一般为电量）的装置。
现代信息产业的三大支柱随着科学技术的发展，传感器技术、通信技术和计算机技术构成了现代信息产业的三大支柱产业，分别充当信息系统的“感官”、“神经”和“大脑”，他们构成了一个完整的自动检测系统。
应用领域传感器几乎渗透到所有的技术领域。
如工业生产、宇宙开发、海洋探索、环境保护、资源利用、医学诊断、生物工程、文物保护等等广泛领域，并逐渐深入到人们的生活中。
传感器命名规则传感器产品的名称，应由主题词及四级修饰语构成。
（1）主题词——传感器。
（2）第一级修饰语——被测量，包括修饰被测量的定语。
（3）第二级修饰语——转换原理，一般可后续以“式”字。
（4）第三级修饰语——特征描述，指必须强调的传感器结构、性能、材料特征、敏感元件及其他必须的性能特征，一般可后续以“型”字。
（5）第四级修饰语——主要技术指标（量程、精确度、灵敏度等）。
本命名法在有关传感器的统计表格、图书索引、检索以及计算机汉字处理等特殊场合使用。
例1 传感器，绝对压力，应变式，放大型，1～3500kPa；例2 传感器，加速度，压电式，±20g。
在技术文件、产品样书、学术论文、教材及书刊的陈述句子中，作为产品名称应采用与上述相反的顺序。
例1 1～3500kPa 放大型应变式绝对压力传感器；例2 ±20g 压电式加速度传感器。
静态特性曲线优劣性比较传感器的静态性能指标：线性度、灵敏度、精确度、迟滞、重复性、零点漂移、温漂、分辨率和阈值灵敏度的定义：灵敏度是传感器在稳态下输出增量与输入增量的比值。
Chap. 2力的测量原理（静力效应，动力效应）力的计量单位为牛顿。
电桥（单臂、双臂、全桥，需要会推导输出表达式）如下图所示为恒压源供电的直流电桥测量电路。
其特点是，当被测量无变化时，电桥平衡时输出为零。
【最新】电大《传感器与检测技术》期末复习考试小抄1.传感器的定义；能感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置传感器是感知各种化学和物理的非电量并按照一定规律将其转换为可用电信号输出的装置或器件。
感应器组成— 敏感元件 传感元件 信号调节与转换电路 传感器一般按测定量和转换原理两种方法来进行分类2.变送器：当传感器的输出为标准信号DC 4-20mA 时， 则称作变送器。
3线性度（非线性误差）：输出-输入校准曲线与某一选定拟合直线不吻合的程度 。
4迟滞：迟滞表示传感器在正 、反 行程期间，输出-输入曲线不重合的程度。
5重复性：重复性表示传感器在同一工作条件下，被测输入量按同一方向作全程连续多次重复测量时，所得输出值（或校准曲线）的一致程度。
6精度：精度是反映系统误差和随机误差的综合误差指标。
一般用重复性、线性度、迟滞三项的方和根或简单代数和表示。
7灵敏度：灵敏度是传感器输出量增量与输入量增量之比。
8阈值：一个传感器的输入从零开始缓慢地增加时，只有在达到某一最小值后才测得出输出变化，这个最小值就称为传感器的阈值。
9分辨率（力）：是指当一个传感器的输入从非零的任意值缓慢地增加时，只有在超过某一输入增量后输出才显示有变化， 这个输入增量称为传感器的分辨力。
有时用该值相对满量程输入值之百分比表示，则称为分辨率。
10时漂：时间漂移通常是指传感器零位随时间变化而变化的现象。
11零点温漂：通常是指传感器零位随温度变化而变化的现象 12灵敏度温漂：是指传感器灵敏度随温度变化而变化的现象。
传感器产生漂移的原因有两个方面：一是传感器自身结构参数；二是周围环境(如温度、湿度等)。
最常见的漂移是温度漂移，即周围环境温度变化而引起输出量的变化，温度漂移主要表现为温度零点漂移和温度灵敏度漂移。
13最小二乘法原理的核心思想是：校准数据与拟合直线上相应值之间的残差平方和最小。
可简述为“估计应满足残差（剩余）平方和为最小”14通常在阶跃函数作用下测定传感器动态性能的时域指标。
一．填空题1．传感器是能够感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置，通常由灵敏元件和转换元件组成。
其中灵敏元件是指能够感受被测量的部分，转换元件是指将灵敏元件的输出转换为适于传输和测量的电信号部分。
2．传感器的分类:a.按输入量分类：位移传感器，速度传感器，温度传感器，压力传感器等b.按工作原理分类：应变式，电容式，电感式，压电式，热电式等c.按物理现象分类：结构型传感器，特性型传感器d.按能量关系分类：能量转换型，能量控制型e.按输出信号分类：模拟式传感器，数字式传感器3. 传感器技术的主要发展趋势：一是开展基础研究，发现新现象，开发传感器新材料和新工艺；二是实现传感器的集成化和智能化。
4. 检测技术属于信息科学的范畴，与计算机技术、自动控制技术和通信技术构成完整的信息技术。
5. 传感器的静态特性的主要指标是：线性度，迟滞，重复性，分辨力，稳定性，温度稳定性和各种抗干扰稳定性等。
6. 电阻式传感器的种类繁多，应用广泛，其基本原理是将被测物理量的变化转换成电阻值的变化，再经相应的测量电路而最后显示值的变化。
7. 电感式传感器是利用线圈自感或互感的变化来实现测量的一种装置，可以用来测量位移、振动、压力流量、重量、力矩应变等物理量。
8. 自感式传感器中，调幅电路用得较多，调频、调相电路用得较少。
9. 当金属导体置于变化的磁场中，导体内就会产生感应电流，称之为电涡流或涡流。
这种现象称为涡流效应。
10. 感应同步器是应用电磁感应原理来测量直线位移或转角位移的一种器件。
测量直线位移的称为直线感应同步器，测量转角位移的称为圆感应同步器。
11. 利用电容器的原理，将非电量转化为电容量，进而实现非电量到电量的转化的器件称为电容式传感器。
12. 在应用中电容式传感器可以有三种基本类型：变极距型，变面积型和变介电常数型。
而它们的电极形状又有平板型，圆柱形和球平面型三种。
13. 电容式传感器把被测量转化成电路参数C。

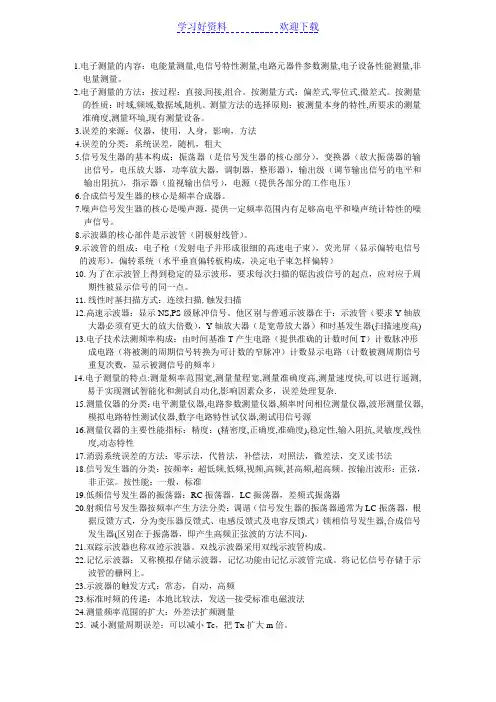

1.电子测量的内容：电能量测量,电信号特性测量,电路元器件参数测量,电子设备性能测量,非电量测量。
2.电子测量的方法：按过程：直接,间接,组合。
按测量方式：偏差式,零位式,微差式。
按测量的性质：时域,频域,数据域,随机。
测量方法的选择原则：被测量本身的特性,所要求的测量准确度,测量环境,现有测量设备。
3.误差的来源：仪器，使用，人身，影响，方法4.误差的分类：系统误差，随机，粗大5.信号发生器的基本构成：振荡器（是信号发生器的核心部分），变换器（放大振荡器的输出信号，电压放大器，功率放大器，调制器，整形器），输出级（调节输出信号的电平和输出阻抗），指示器（监视输出信号），电源（提供各部分的工作电压）6.合成信号发生器的核心是频率合成器。
7.噪声信号发生器的核心是噪声源，提供一定频率范围内有足够高电平和噪声统计特性的噪声信号。
8.示波器的核心部件是示波管（阴极射线管）。
9.示波管的组成：电子枪（发射电子并形成很细的高速电子束），荧光屏（显示偏转电信号的波形），偏转系统（水平垂直偏转板构成，决定电子束怎样偏转）10.为了在示波管上得到稳定的显示波形，要求每次扫描的锯齿波信号的起点，应对应于周期性被显示信号的同一点。
11.线性时基扫描方式：连续扫描,触发扫描12.高速示波器：显示NS,PS级脉冲信号。
他区别与普通示波器在于：示波管（要求Y轴放大器必须有更大的放大倍数），Y轴放大器（是宽带放大器）和时基发生器(扫描速度高) 13.电子技术法测频率构成：由时间基准T产生电路（提供准确的计数时间T）计数脉冲形成电路（将被测的周期信号转换为可计数的窄脉冲）计数显示电路（计数被测周期信号重复次数，显示被测信号的频率）14.电子测量的特点:测量频率范围宽,测量量程宽,测量准确度高,测量速度快,可以进行遥测,易于实现测试智能化和测试自动化,影响因素众多，误差处理复杂.15.测量仪器的分类：电平测量仪器,电路参数测量仪器,频率时间相位测量仪器,波形测量仪器,模拟电路特性测试仪器,数字电路特性试仪器,测试用信号源16.测量仪器的主要性能指标：精度：(精密度,正确度,准确度),稳定性,输入阻抗,灵敏度,线性度,动态特性17.消弱系统误差的方法：零示法，代替法，补偿法，对照法，微差法，交叉读书法18.信号发生器的分类：按频率：超低频,低频,视频,高频,甚高频,超高频。
