屋面细部构造各检验批

一、地基与基础分项工程、检验批可按下表划分注：1、检验批表中的主控项目和一般项目的质量经抽样检验合格主控项目必须达到合格率为100%；2、分项工程所含的检验批均应符合“合格”质量规定；3、分部子分部工程所含分项工程的质量均应验收合格;二、地基与基础分部工程应具备的质量控制资料目录一、主体结构分项工程、检验批可按下表划分注：1、检验批表中的主控项目和一般项目的质量经抽样检验合格主控项目必须达到合格率为100%；2、分项工程所含的检验批均应符合“合格”质量规定；3、分部子分部工程所含分项工程的质量均应验收合格;二、主体结构分部工程应具备的质量控制资料目录一、建筑装饰装修分项工程、检验批可按下表划分注：1、检验批表中的主控项目和一般项目的质量经抽样检验合格主控项目必须达到合格率为100%；2、分项工程所含的检验批均应符合“合格”质量规定；3、分部子分部工程所含分项工程的质量均应验收合格;二、建筑装饰装修分部工程应具备的质量控制资料目录一、建筑屋面分项工程、检验批可按下表划分注：1、中的主控项目和一般项目的质量经抽样检验合格主控项目必须达到合格率为100%；2、分项工程所含的检验批均应符合“合格”质量规定；3、分部子分部工程所含分项工程的质量均应验收合格;二、建筑屋面分部工程应具备的质量控制资料目录一、建筑给水、排水及采暖分项工程、检验批可按下表划分注：1、检验批表中的主控项目和一般项目的质量经抽样检验合格主控项目必须达到合格率为100%；2、分项工程所含的检验批均应符合“合格”质量规定；3、分部子分部工程所含分项工程的质量均应验收合格;二、给水、排水及采暖分部工程应具备的质量控制资料目录二、建筑电气分项工程、检验批可按下表划分注：1、检验批表中的主控项目和一般项目的质量经抽样检验合格主控项目必须达到合格率为100%；2、分项工程所含的检验批均应符合“合格”质量规定；3、分部子分部工程所含分项工程的质量均应验收合格;二、建筑电气分部工程应具备的质量控制资料目录三、建筑智能分项工程、检验批可按下表划分四、建筑通风与空调分项工程、检验批可按下表划分五、电梯分项工程、检验批可按下表划分。

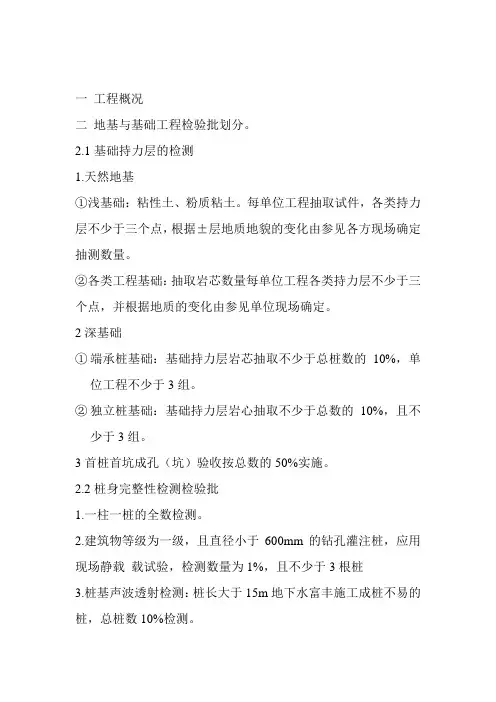

一工程概况二地基与基础工程检验批划分。

2.1基础持力层的检测1.天然地基①浅基础：粘性土、粉质粘土。

每单位工程抽取试件，各类持力层不少于三个点，根据±层地质地貌的变化由参见各方现场确定抽测数量。

②各类工程基础：抽取岩芯数量每单位工程各类持力层不少于三个点，并根据地质的变化由参见单位现场确定。

2深基础①端承桩基础：基础持力层岩芯抽取不少于总桩数的10%，单位工程不少于3组。

②独立桩基础：基础持力层岩心抽取不少于总数的10%，且不少于3组。

3首桩首坑成孔（坑）验收按总数的50%实施。

2.2桩身完整性检测检验批1.一柱一桩的全数检测。

2.建筑物等级为一级，且直径小于600mm的钻孔灌注桩，应用现场静载载试验，检测数量为1%，且不少于3根桩3.桩基声波透射检测：桩长大于15m地下水富丰施工成桩不易的桩，总桩数10%检测。

4.桩基低应变反射检测：桩基全数检测（以作超声波检测的不重检）5.桩芯钻孔法检测：当动测声测结论不确定时，使用钻芯取样检测，数量由检测单位确定。

6.砂按400吨为一个检验批，碎（卵）石600吨为一个检验批。

2.3桩基混凝土强度检验批的划分。

1.桩基混凝土一桩一组试件。

2.地梁、承台、独立基础、垫层按不同混凝土强度每50m3为一个检验批。

3.±0.000以下的结构按不同的混凝土强度，每50 m3为一个检验批。

4.防水混凝土后浇带混凝土按不同的混凝土强度按50 m3为一个检验批，不足50 m3按50 m3为一个检验批。

5.基础梁实体检测为一个检验批，按构件5%进行钢筋扫描，混凝土回弹。

.三：主体分部工程检验批的划分3.1模板分项工程检验批的划分①.模板安装根据柱、梁、墙、板，按楼层或结构划分检验批。

②.梁模板检验批抽查总数的10%且不少于3件。

③.梁模板检验批抽查有代表性的10%，且不于3件。

④.对大空间结构板，可按纵横轴线划分检查面10%，不少于3面⑤.固定在模板上的预埋件，预面孔洞，按楼层为一个检验批。

GB50300-2013版建筑装饰装修验收规范检验批划分包括以下内容：子0301建筑地面；0302抹灰；0303外墙防水；0304门窗；0305吊顶；0306轻质隔墙；0307饰面板；0308饰面砖；0309幕墙；0310涂饰；0311裱糊与软包；0312细部0301建筑地面：基土检验批质量验收记录一、检验批划分按施工段、变形缝划分；对于工程量较少的分项工程可统一划分为一个验收批。

二、主控项目1.基土土料：应符合设计要求和规范规定。

（1）检查数量：按规范第3.0.21条规定的检验批检查。

（2）检验方法：观察检查和检查土质记录。

2.I类建筑基土的氡浓度：应符合现行国家标准《民用建筑工程室内环境污染控制规范》GB 50325的规定。

（1）检查数量：同一工程、同一土源地点检查一组。

（2）检验方法：检查检测报告。

3.基土密实及压实系数：应符合设计要求，设计无要求时，不应小于0.9。

（1）检查数量：按本规范第3.0.21条规定的检验批检查。

（2）检验方法：观察检查和检查试验记录。

三、一般项目1.表面平整度、标高、坡度、厚度：应符合本规范表4.1.7的规定。

（1）检查数量：按本规范第3.0.21条规定的检验批和第3.0.22条的规定检查（2）检验方法：按本规范中的检验方法检验。

3.0.21建筑地面工程施工质量的检验，应符合下列规定：1.基层(各构造层)和各类面层的分项工程的施工质量验收应按每一层次或每层施工段(或变形缝)划分检验批，高层建筑的标准层可按每三层(不足三层按三层计)划分检验批；2.每检验批应以各子分部工程的基层(各构造层)和各类面层所划分的分项工程按自然间(或标准间)检验，抽查数量应随机检验不应少于3间；不足3间，应全数检查；其中走廊(过道)应以10延长米为1间，工业厂房(按单跨计)、礼堂、门厅应以两个轴线为1间计算；3.有防水要求的建筑地面子分部工程的分项工程施工质量每检验批抽查数量应按其房间总数随机检验不应少于4间，不足4间，应全数检查。

分部分项工程检验批的划分按照《建筑工程施工质量验收统一标准》GB50300-2001，本住宅工程划分为地基与基础、主体结构、装饰装修、屋面、给排水与采暖、电气、节能7个分部工程。

一、地基与基础分部分项工程检验批的划分：本工程按规范要求将±0.000以下结构及防水分项工程纳入地基与基础分部工程，其他地面、抹灰、门窗、涂料、油漆均纳入建筑装饰装修分部工程。

地基与基础分部工程含10个分项工程，共划分为44个检验批。

具体如下：1、土方开挖分项工程划分为1个检验批；2、地基处理分项工程科划分为1个检验批；3、土方回填分项工程划分为1个检验批；4、基础防腐分项工程划分为1个检验批；5、模板分项工程划分为12个检验批；6、钢筋分项工程划分为8个检验批；7、混凝土分项工程划分为12个检验批；8、现浇结构分项工程划分为6个检验批；9、基础砖砌体分项工程划分为1个检验批；10、基础配筋砌体分项工程划分为1个检验批；二、主体分部分项工程检验批的划分：主体结构分部工程由混凝土结构和砖砌体结构工程组成。

含7个分项工程。

按照《建筑工程施工质量验收统一标准》第4.0.4和4.0.5条规定，主体结构工程检验批可按楼层或施工段划分。

共划分为112个检验批。

1、模板分项工程划分为28个检验批。

2、钢筋分项工程划分为28个检验批。

3、砼分项工程划分为28个检验批。

4、现浇结构分项工程划分为14个检验批。

5、砖砌体分项工程划分为5个检验批。

6、配筋砌体分项工程划分为5个检验批。

7、填充墙分项工程划分为4个检验批。

三、建筑屋面分部分项工程检验批的划分：建筑屋面分部工程由卷材防水屋面工程组成，含4个分项工程，各分项工程均划分为1个检验批，共4个检验批。

1、屋面保温层分项工程划分为1个检验批。

2、屋面找平层分项工程划分为1个检验批。

3、屋面卷材防水层分项工程划分为1个检验批。

4、屋面细部构造分项工程划分为1个检验批。

四、建筑装饰装修分部分项工程检验批划分：建筑装饰装修分部工程由抹灰、门窗、饰面砖、涂料、地面、细部工程组成，含15个分项工程，按楼层、单元和单位划分检验批，共划分为42个检验批。

屋面工程细部构造检验批验收记录说到屋面工程的细部构造验收，哎呦，那可真是一个既辛苦又让人头疼的话题。

屋顶的事情可不简单，搞不好就会漏水，搞不好就会遭遇大风大雨一场灾，哪儿都没法收拾。

所以啊，每次验收这类工程，大家都得小心翼翼，仔细检查。

说白了，屋面上的每一砖每一瓦，都是你生命安全的保障。

你想，谁也不希望雨一大，屋里就下起“天降甘露”，对吧？首先啊，验收的时候得先检查一下屋面的排水情况。

排水不畅，水就会积在那里，长此以往，不仅会导致漏水，还可能导致屋顶的结构出现问题，甚至可能影响到整个楼盘的安全。

特别是那些低洼的地方，水一多就容易形成积水，等到天晴时，根本不知道啥时候水已经潜伏到墙体里了。

你看着不在意，等到真正出问题，问题就大了。

做这项检查时可得注意哦，排水口是否畅通无阻，水流的方向是不是合理。

这些小细节，千万不能忽视。

防水层就更重要了。

防水这块，真的是个“千钧一发”的环节。

你看看，防水涂料涂抹不均匀，或者接缝没处理好，水一滴进去，那可就麻烦大了。

就像你穿的雨鞋，不管多贵多好，鞋面上那一小点裂缝，雨水进去后，啥也别想保持干燥。

很多时候，细小的裂缝就能让整个屋面变成“水帘洞”。

验收的时候，得用水试验法，用水漫灌，看看是否渗水。

看看防水层的细节，接缝、节点等部位能不能严丝合缝，千万别觉得“没啥大不了的”。

往小了说，这是质量，往大了说，这是咱们的责任。

大家验收时容易忽略屋面上的一些小细节，比方说屋顶的天沟、檐口等等。

这些地方，最容易出现问题，尤其是接缝处、排水管道附近。

你不仔细看，水就藏进去了，等到问题暴露，才发现“啊！原来是这个地方出问题了！”可是为时已晚。

这些地方就像是屋面的“隐患区”，没检查清楚，后果可真让人心惊胆战。

哎，别忘了检查一下屋面上的一些配件，比如说天窗、通风口，或者是防雷设备。

你要是没按规范装，随便一碰就有可能松动。

一个防雷器没装好，突然打个雷，你的屋顶可就“变戏法”了。

试想一下，雷电劈下来，屋面上没做好防护，电流顺着屋顶进入，谁家还能幸免？这些小配件看着不起眼，但真的出了事，后果简直不敢想象。

屋面细部构造子分部工程检验批检验批质量验收记录项目名称：XXX屋面项目施工单位：XXX建筑公司监理单位：XXX监理公司质检单位：XXX质检公司验收日期：XXXX年XX月XX日一、施工准备1.检查施工单位是否按照施工图纸安排进行施工。

2.检查施工人员是否具备相应的岗位资质。

二、基础层施工1.检查基础层的平整度和垂直度是否符合规范要求。

2.检查基础层是否按照施工图纸要求进行防水处理。

三、基层处理1.检查基层处理是否完整、平整，无明显的凹凸不平现象。

2.检查基层处理的水平度和垂直度是否达到要求。

3.检查基层处理的抗裂性能是否满足要求。

四、防水层施工1.检查防水层施工材料的质量合格证和检验报告。

2.检查防水层施工是否符合标准规范。

3.检查防水层施工是否无渗漏点。

4.检查防水层的表面平整度和垂直度是否满足要求。

5.检查防水层与其他构造之间的连接是否牢固。

五、保温层施工1.检查保温材料的规格、质量合格证和检验报告。

2.检查保温层施工是否符合标准规范。

3.检查保温层与其他构造之间的连接是否牢固。

4.检查保温层的厚度和平整度是否满足要求。

六、防腐层施工1.检查防腐材料的规格、质量合格证和检验报告。

2.检查防腐层施工是否符合标准规范。

3.检查防腐层的厚度和平整度是否满足要求。

七、装饰层施工1.检查装饰材料的规格、质量合格证和检验报告。

2.检查装饰层施工是否符合标准规范。

3.检查装饰层的平整度和垂直度是否满足要求。

八、验收结论1.综合评估各个工程环节的验收情况。

2.判断屋面细部构造子分部工程的质量是否符合设计要求和相关标准规范。

3.根据验收结果，给出验收结论：合格/不合格。

以上内容为一份屋面细部构造子分部工程检验批质量验收记录，该记录从施工准备到最终验收结论，全面记录了屋面工程的质量检验情况，确保工程质量符合要求。

屋面工程质量验收规范1 总则1.0.1 为了加强建筑屋面工程质量管理，统一屋面工程的质量验收，保证其功能和质量，制定本规范。

1.0.2 本规范适用于房屋建筑屋面工程的质量验收。

1.0.3 屋面工程的设计和施工，应符合现行国家标准《屋面工程技术规范》GB50345的有关规定。

1.0.4 屋面工程的施工应遵守国家有关环境保护、建筑节能和防火安全等有关规定。

1.0.5 屋面工程的质量验收除应符合本规范外，尚应符合国家现行有关标准的规定。

2 术语2.0.1 隔汽层 vapor barrier阻止室内水蒸气渗透到保温层内的构造层。

2.0.2 保温层 thermal insulation layer减少屋面热交换作用的构造层。

2.0.3 防水层 waterproof layer能够隔绝水而不使水向建筑物内部渗透的构造层。

2.0.4 隔离层 isolation layer消除相邻两种材料之间粘结力、机械咬合力、化学反应等不利影响的构造层。

2.0.5 保护层 protection layer对防水层或保温层起防护作用的构造层。

2.0.6 隔热层 insulation layer减少太阳辐射热向室内传递的构造层。

2.0.7 复合防水层 compound waterproof layer由彼此相容的卷材和涂料组合而成的防水层。

2.0.8 附加层 additional layer在易渗漏及易破损部位设置的卷材或涂膜加强层。

2.0.9 瓦面 bushing surface在屋顶最外面铺盖块瓦或沥青瓦，具有防水和装饰功能的构造层。

2.0.10 板面 running surface在屋顶最外面铺盖金属板或玻璃板，具有防水和装饰功能的构造层。

2.0.11 防水垫层 waterproof leveling layer设置在瓦材或金属板材下面，起防水、防潮作用的构造层。

2.0.12 持钉层 nail-supporting layer能握裹固定钉的瓦屋面构造层。

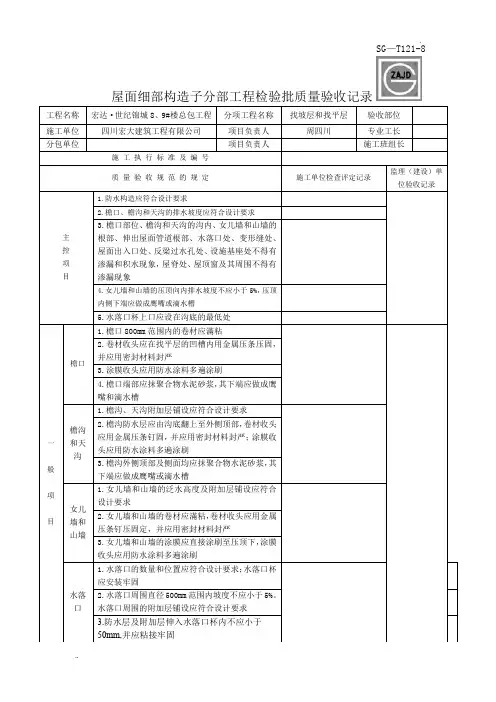

.屋面细部构造子分部工程检验批质量验收记录SG —T121-8工程名称 宏达·世纪锦城8、9#楼总包工程 分项工程名称 找坡层和找平层验收部位 施工单位 四川宏大建筑工程有限公司项目负责人 周四川专业工长 分包单位项目负责人施工班组长施 工 执 行 标 准 及 编 号质 量 验 收 规 范 的 规 定 施工单位检查评定记录监理（建设）单位验收记录主 控 项 目1.防水构造应符合设计要求2.檐口、檐沟和天沟的排水坡度应符合设计要求3.檐口部位、檐沟和天沟的沟内、女儿墙和山墙的根部、伸出屋面管道根部、水落口处、变形缝处、屋面出入口处、反梁过水孔处、设施基座处不得有渗漏和积水现象，屋脊处、屋顶窗及其周围不得有渗漏现象4.女儿墙和山墙的压顶向内排水坡度不应小于5%，压顶内侧下端应做成鹰嘴或滴水槽5.水落口杯上口应设在沟底的最低处一 般 项 目檐口1.檐口800mm 范围内的卷材应滿粘2.卷材收头应在找平层的凹槽内用金属压条压固，并应用密封材料封严3.涂膜收头应用防水涂料多遍涂刷4.檐口端部应抹聚合物水泥砂浆，其下端应做成鹰嘴和滴水槽檐沟和天沟1.檐沟、天沟附加层铺设应符合设计要求2.檐沟防水层应由沟底翻上至外侧顶部，卷材收头应用金属压条钉固，并应用密封材料封严；涂膜收头应用防水涂料多遍涂刷3.檐沟外侧顶部及侧面均应抹聚合物水泥砂浆，其下端应做成鹰嘴或滴水槽女儿墙和山墙1.女儿墙和山墙的泛水高度及附加层铺设应符合设计要求2.女儿墙和山墙的卷材应滿粘，卷材收头应用金属压条钉压固定，并应用密封材料封严3.女儿墙和山墙的涂膜应直接涂刷至压顶下，涂膜收头应用防水涂料多遍涂刷水落口1.水落口的数量和位置应符合设计要求；水落口杯应安装牢固2.水落口周围直径500mm 范围内坡度不应小于5%。

水落口周围的附加层铺设应符合设计要求3.防水层及附加层伸入水落口杯内不应小于50mm,并应粘接牢固变形缝1.变形缝的泛水高度及附加层铺设应符合设计要求2.防水层应铺贴或涂刷至泛水墙的顶部3.等高变形缝顶部宜加扣混凝土或金属盖板。

基础检验批划分《建筑地基基础工程施工质量验收规范》GB 50202－2002中没有具体规定检验批的划分方法，根据施工经验，地基、基础、基坑支护、地下水控制和边坡等子分部一般划分为一个检验批，如果工程量很大或者施工组织设计与专项施工方案中要求分段施工的，可以按照施工段划分。

《地下防水工程质量验收规范》GB 50208－2011中的第3.0.13条对分项工程检验批及抽样数量的规定如下：1）主体结构防水工程和细部构造防水工程应按结构层、变形缝或后浇带等施工段划分检验批；2）特殊施工法结构防水工程应按隧道区间、变形缝等施工段划分检验批；3）排水工程和注浆工程应各为一个检验批；4）各检验批的抽样检验数量：细部构造应为全数检查，其他均应符合本规范的规定。

主体检验批划分（1）《混凝土结构工程施工质量验收规范》GB 50204－2015中没有具体规定检验批的划分方法，根据施工经验，模板、钢筋、混凝土、预应力、现浇结构和装配式结构的检验批应按照施工段划分，其中钢筋原材应按照进场计划划分检验批。

（2）《砌体结构工程施工质量验收规范》GB 50203－2011中第3.0.20条规定砌体结构工程检验批的划分应同时符合下列规定：1）所用材料类型及同类型材料的强度等级相同；2）不超过250砌体；3）主体结构砌体一个楼层（基础砌体可按一个楼层计）；填充墙砌体量少时可多个楼层合并。

（3）《钢结构工程施工质量验收规范》GB 50205－2001中规定如下：10.1.2 单层钢结构安装工程可按变形缝或空间刚度单元等划分成一个或若干个检验批。

地下钢结构可按不同地下层划分检验批。

11.1.2 多层及高层钢结构安装工程可按楼层或施工段等划分为一个或若干个检验批。

地下钢结构可按不同地下层划分检验批。

12.1.2 钢网架结构安装工程可按变形缝、施工段或空间刚度单元划分成一个或若干检验批。

13.1.2 压型金属板的制作和安装工程可按变形缝、楼层、施工段或屋面、墙面、楼面等划分为一个或若干个检验批。

12345678910
屋面工程质量验收规范GB50207—2002年 月 日
年 月 日
分包项目
经 理
施工单位检查评定记录监理（建设）单位验收记录——2施工单位检查
评定结果
监理(建设)单位
验收结论
员等进行验收。

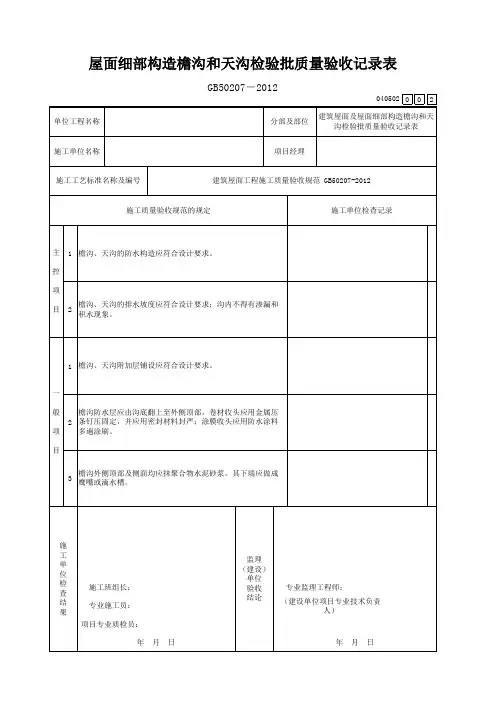

天沟、檐沟、檐口、水落口
、泛水、变形缝和伸出屋面
管道的防水构造项目专业质量检查员：第9.0.11条
监理工程师(建设单位项目技术负责人)：主控项目
1天沟、檐沟的排水坡度——规范规定
第9.0.10条
施工执行标准名称
及编号
分包单位施工班组长屋面细部构造工程检验批质量验收记录
工程名称施工单位
验收部位
项目经理专业工长。

表B1-- 7 屋面细部构造工程报验单工程名称：东泰和苑小区10号楼编号：
表207－13屋面工程细部构造检验批质量验收记录
表C2－5隐蔽工程验收记录施工单位：邢台宏发建筑工程有限公司
表B1-- 7 屋面细部构造分项工程报验单工程名称：东泰和苑小区10号楼编号：
表C2——11屋面细部构造分项工程质量验收记录
表207－13屋面工程细部构造检验批质量验收记录
表C2－5隐蔽工程验收记录施工单位：邢台宏发建筑工程有限公司
表B1-- 7 屋面细部构造工程报验单工程名称：东泰和苑小区10号楼编号：。

屋顶窗分项工程检验批质量检验说明
《屋面工程技术规范》GB50345-2012
备注项目条款号标准内容检验方法检查数量
主
控
项
目
18.12.1屋顶窗的防水构造应符合设计要求。

观察检查
全数检查
28.12.2屋顶窗及其周围不得有渗漏现象。

雨后观察或淋水试验
一般项目18.12.3
屋顶窗用金属排水板、窗框固定铁脚应
与屋面连接牢固。

观察检查28.12.4
屋顶窗用窗框防水卷材应铺贴平整，粘
贴应牢固。

观察检查
注：
1、1、检验批容量填写:同一检验批内，屋顶窗实际数量。

2、最小/实际检查数量栏中,最小检查数量：屋顶窗数量。

3、表头中“施工依据”栏目应依照实际的施工操作依据填写，如施工企业的操作规程、工法、施工工艺标准等。

4、分项工程检验批的验收记录应使用检验批空白表格用不易褪色笔填写原始记录，并符合《房屋建筑和市政基础设施工程工程档案资料管理规范》DGJ32/TJ143-2012的规定。

屋面细部构造各检验批前言屋面作为建筑物的顶部结构，它的构造和质量对于建筑物的安全和使用寿命起着至关重要的作用。

建筑施工中屋面细部构造的施工质量、施工工艺、检验标准以及施工验收都是需要认真关注的。

检验项目结构单元屋面是由许多的结构单元组成的，每个结构单元都需要进行检验。

在屋面施工中，检验项目可以具体分为如下几个部分：•屋面基层: 检查基层表面的平整度、厚度等是否符合要求；•防水层: 检查防水层的面积、厚度、接口处是否施工牢固、是否有裂缝等情况；•保温层: 检查保温层的厚度、泡沫是否均匀、是否有空鼓、接口处是否施工牢固等情况；•面层: 检查面层的承重力是否符合要求、防裂能力是否强、地坪平整度是否达标等情况。

工艺流程在屋面施工中，有一定的工艺流程要求，需要进行较为细致的检验。

这些内容包括：•各构件的预制是否符合要求；•各构件的安装是否符合规定工艺要求；•各种连接件的使用是否符合规范。

施工验收屋面施工完成后，还需要进行一些施工验收来确保施工顺利进行。

•防水层的验收，包括线性尺寸、平整度、质量等方面的检验；•包括保温工程水平度、厚度等方面的验收；•平面布置及拼缝处理、面层接缝的验收；•屋面排水及排气系统的验收；•屋面防雷设施、附属设备的验收；•屋面使用性能的验收。

检验标准为了保证建筑物屋面的结构稳定性和防水性能，建筑施工中对于屋面的检验标准采用以下规范：-《屋面防水工程质量验收标准》； -《屋面防水工程验收规范》； -《建筑防水工程验收规范》。

在屋面施工过程中，要严格按照上述标准进行检验，发现屋面质量不予合格的，必须进行改正或重做，直到符合要求为止。

检验方法屋面构造的检验方法多种多样，比较常见的方法包括：•看：根据验收标准，对屋面结构单元及材料的外观进行观察，确保施工质量符合要求。

•量：根据验收标准，对屋面结构单元及材料的各项指标进行测量，确保施工质量的过程控制及结果符合要求。

•试：根据验收标准，对屋面结构单元及材料进行试验。
