市政基础设施工程
施工技术交底记录
编号： 工程名称 分项名称 交底人 交底内容： SNS主动防护系统主要由钢丝锚杆，钢丝绳网，格栅网，及支撑绳等组成，常用于坡面崩塌、危岩、落石、 风化剥落、溜坍、溜滑或塌落类地质灾害加固防护，为延长钢绳网的使用寿命，建议采用82B钛合金钢材料。 该系统在施工工艺上为确保其尽可能紧贴坡面，锚杆孔口应开凿孔口凹坑（由于系统布置的灵活性，常可 在允许范围内利用天然低凹位置设置锚杆，从而适当减少孔口凹坑的开凿）。由于该系统柔性特征能使系 统将局部集中荷载向四周均匀传递以充分发挥整个系统的防护能力，即局部受载，整体作用，从而使系统 能承受较大的荷载并降低单根锚杆的锚固力要求。此外，由于系统的开放性，地下水可以自由排泄，避免 了由于地下水压力的升高而引起的边坡失稳问题；该系统除对稳定边坡有一定贡献外，同时还能抑制边坡 遭受进一步的风化剥蚀，且对坡面形态特征无特殊要求，不破坏和改变坡面原有地貌形态和植被生长条件。 施工顺序： 1、对坡面防护区域内的浮土、浮石及危石进行清除或局部加固。 2、放线测量确定锚杆孔位，并在每一孔位处凿一深度不小于锚杆外露环套长度的凹坑，一般口径为20cm， 深20cm。 3、按设计深度钻凿锚杆孔并清孔，孔深应比设计锚杆长度长50cm，孔径不小于φ90，要求将钢绳锚杆结合 系统锚杆一并植入孔中。 4、注浆并插入锚杆，浆体标号不低于M30，宜用水灰比0.40～0.45的纯水泥浆，水泥宜用425普硅水泥，在 进行下一道工序前，注浆体养护不少于三天。 5、安装纵横向支撑绳，张拉紧后两端各用二至四个（支撑强长度小于15m时用三个，大于30m时用四个，其 间用三个）绳卡与锚杆外露环套固定连接。 6、从上向下铺挂格栅网，格栅网间重叠宽度不小于5cm，两张格栅网间的缝合以及格栅网与支撑绳间用φ1.5 铁丝按1m间距进行扎结。 7、格栅网铺设的同时，从上向下铺设钢绳网并缝合，缝合绳为φ8钢绳，每张钢绳网均用一根长约31m的缝 合绳与四周支撑绳进行缝合并预张拉，缝合绳两端各用两个绳卡与网绳进行固定联结。 8、为最大限度保持既有植被，挂网时，可以通过SNS网的组合并充分利用系统的柔性和施工布置的灵活性 来最大限度地保留坡面原有树木（乔木及较大灌木），适应各种复杂的地形地貌环境，避免或尽可能降低 因开挖所造成的环境破坏和对边坡稳定性的危害。由于系统布置的灵活性，可在允许范围内利用天然低凹 位置设置锚杆，从而适当减少孔口凹坑的开凿。 9、为延长SNS主动防护网的使用寿命，充分利用技术成熟、性价比良好的金属涂层防腐技术，采用热镀锌 的钢丝绳和钢丝或锌铝合金涂层钢丝(例如：82B钛合金钢材质钢丝）来确保系统较长的防腐寿命（不小于 50年），必要时只需更换少量部件即可延长使用寿命。 松泉公寓1栋后面边坡治理工程 SNS柔性主动防护网 赵军 部位名称 交底日期 交底人职务 市政施管－10 SNS柔性主动防护网 2012年8月12日 技术负责人
参 加 单 位 核工业志诚建设工程总公司 核工业志诚建设工程总公司 核工业志诚建设工程总公司 核工业志诚建设工程总公司 深圳市建设局、深圳市档案局监制
参 加 人 员
会 签 栏ຫໍສະໝຸດ 深圳市文档服务中心印制

合集下载

SNS主动防护网施工技术方案

SNS主动防护网施工技术方案

最新资料，word文档，可以自由编辑！！精品文档下载【本页是封面，下载后可以删除!】目录一、工程概况 (3)二、编制依据 (3)三、工程措施 (3)四、施工工艺 (4)五、施工方法 (4)1、测量放线 (4)2、人工清理坡面浮土及浮石、搭设施工脚手架 (4)3、测量放线确定锚杆孔、钻孔并清孔 (4)4、安装锚杆并注浆 (5)7、铺设高强度钢绳菱形网并缝合 (5)8、预应力加固 (5)六、施工进度安排 (5)七、资源配置 (5)1、劳动力配置 (6)2、主要施工机械设备配置 (6)3、主要材料供应 (6)八、交通安全、保通措施 (7)九、质量保证措施 (7)十、安全生产措施 (8)十一、环境保护措施 (8)SNS主动防护网施工技术方案一、工程概况本合同段共有主动防护网两段，分布于K0+810~K0+840、K8+890~K8+920段左侧山体。

上述两段山体极为陡峭，其危岩、落石及岩体分化剥落比较发育，采用人工清除松动的岩体后挂设主动网进行支护，处治面积共计1150m2。

二、编制依据1、业主提供的两阶段施工图设计文件；2、LJ1合同段总体施工组织设计及投标文件；3、《公路路基施工技术规范》（JTGF10/1-2006）；4、《公路工程质量检验评定标准》（JTGF80/1-2004）；5、现场实际施工地形、地质、电力及通讯杆线分布等情况。

三、工程措施设计采用GPS2型SNS防护系统对危岩予以加固。

该系统采用2φ16钢绳锚杆，锚杆间距4.5m×4.5m布设，上沿锚孔深度为3m，下沿深度为2m，孔径42mm；支撑绳采用φ16钢绳，纵横铺设与锚杆联接，锚固点采用重型鸡芯环（H5/8）固结，支撑绳端头采用DIN714绳卡与锚杆头固结，以此形成骨架网。

骨架网形成后，按设计安装防护网片，采用φ8高强度钢绳缝合，缝合绳起、止端头采用DIN741绳卡固结。

根据设计计算，该段需高强度钢绳菱形网1165m2，抗错动抗错落锁卡9488个，φ16高强度支撑绳610m，φ8高强度缝合绳1840m，φ2.2网孔50×50热镀锌格栅网1270m2，G414规格H5/8重型鸡芯环104个，φ16规格DIN741热镀锌绳卡368个，φ8规格DIN741热镀锌绳卡230个。

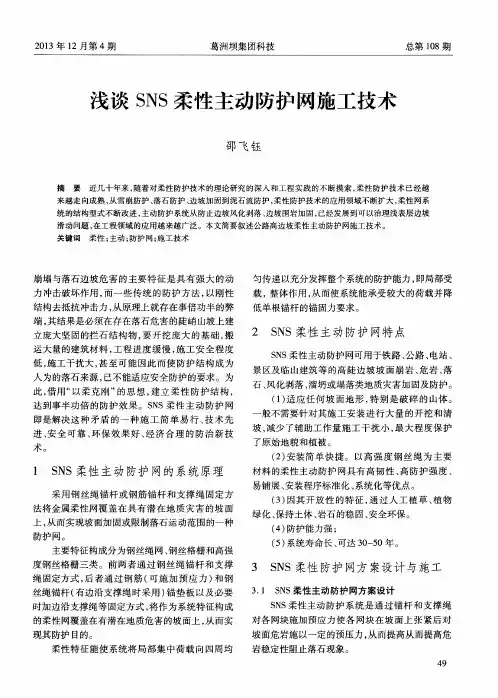

浅谈SNS柔性主动防护网施工技术

浅谈SNS柔性主动防护网施工技术


主要特 征构 成分 为钢 丝绳 网 、 钢丝格 栅 和高 强 度 钢丝格 栅 三类 。前 两 者通 过 钢 丝 绳 锚 杆 和 支撑 绳 固定 方式 ， 后 者 通 过 钢筋 （ 可 施 加 预应 力 ） 和钢
丝绳 锚杆 （ 有 边沿 支撑 绳 时采 用 ） 锚 垫 板 以及 必要
３ Ｓ Ｎ Ｓ柔 性 防护 网方 案 设 计 与 施 工
２ Ｓ Ｎ Ｓ柔 性 主 动 防护 网特 点
Ｓ Ｎ Ｓ 柔 性 主动 防护 网可用 于铁 路 、 公路 、 电站 、 景 区及 临 山建筑 等 的高 陡 边坡 坡 面 崩 岩 、 危岩 、 落 石、 风 化剥 落 、 溜坍或 塌落类 地质 灾 害加 固及 防护 。 （ １ ） 适应任何坡面地形 ， 特别是 破碎的山体。
统 的结构 型式 不断改进 ， 主动 防护 系统从 防止边 坡风化剥落 、 边坡 围岩加 固 ， 已经发展到可 以治理浅表层边坡 滑动 问题 ， 在工程领域的应用越来越广 泛。本 文简要 叙述公路高边坡柔性主动防护网施工技术 。
关键词 柔性 ； 主动 ； 防护网 ； 施工技术
崩塌 与落 石边 坡 危 害 的主 要 特 征 是 具 有 强 大 的动 力 冲击破 坏作 用 ， 而 一 些 传 统 的 防护 方 法 ， 以 刚性 结构 去抵 抗 冲击力 ， 从 原理 上就 存在 事倍 功半 的弊 端， 其 结果 是 必须 在存 在落石 危 害 的陡峭 山坡 上建
般不 需要 针对 其 施 工安 装 进 行 大 量 的 开挖 和 清
了原始 地貌 和植 被 。
进、 安 全可靠、 环保效果好 、 经 济 合 理 的 防 治 新 技
术。
坡， 减 少 了辅 助 工作 量 施 工 干 扰小 ，装 简 单 快 捷 。 以 高 强 度 钢 丝 绳 为 主 要
GPS-2型(常用型)主动SNS边坡防护网设计说明

GPS-2型(常用型)主动SNS边坡防护网设计说明

GPS-2型（常用型）主动SNS边坡防护网设计说明一、适用条件：1、适用于具有崩塌、浅层滑动、危岩落石、裂缝发育的弱风化石质岩，且整体稳定的路垫边坡防护。

2、适用于边坡角度45度—80度、岩层倾向165度、倾角75度整体上稳定的边坡。

二、设计依据：1、【铁路沿线斜坡柔性安全防护网】（TB/3089-2004）2、【建筑边坡工程技术规范】（GBJ50330-2013）三、型号：GPS—2型系统采用φ16钢丝绳锚杆+φ16横向支撑绳+φ12纵向支撑绳+格栅网。

四、技术要求：1、钢丝绳网、支撑绳、钢丝绳锚杆所用钢丝绳应符合（GB/T8918-1996）的规定，钢丝绳强度应不低于1770Mpa,热镀锌不低于AB级。

2、钢丝绳网：采用上锌量不低于8U十字卡扣压制编织而成的菱形网，十字卡扣抗错动力不低于5KN,抗脱落力不应小于10KN,网面要平整、无打结、无扭曲，不应有断丝、脱丝现象。

3、格栅网：所用钢丝应符合（GB/T343-1994）的规定，热镀锌不低于100g/m2，并且无明显机械损伤和腐蚀现象。

4、钢丝绳锚杆：取φ16钢丝绳4m从中间对折，对折处缠绕热镀锌鸡心环，用U型卡卡牢使鸡心环不能脱落，锚固后抗拔力不小于50KN。

五、施工方案：横向与纵向支撑绳十字交叉固定，布4.5m*4.5m正方形网格相连接进行预张拉，每个网格内铺设一张DO/08/300/4m*4m型钢丝绳网，再用φ8钢丝绳缝合并拉紧。

此方案使系统对坡面施以一定的法向预紧压力，从而提高表层岩土体的稳定性，尽可能阻止崩塌落石的发生或限制在一定空间内运动，同时钢丝绳网下铺设SO/2.2/50/2.25m*10.2m规格的格栅网，以阻止小块岩石掉落。

六、施工工艺要求：1、对坡面防护区域的浮石、松动岩石碎块、无价值树木进行清除。

2、放线测量确定锚杆孔位，根据地形条件孔间距可有10%的调整量，并在孔位上凿一个不小于锚杆外露环套长度的凹坑，一般直径200mm、深200mm,而且锚孔长度长于钢丝绳锚杆50mm，孔径不小于42mm。

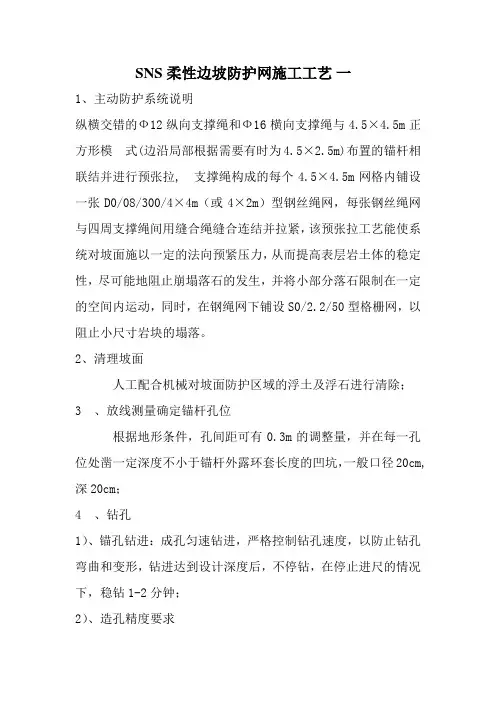

SNS柔性边坡防护网施工工艺doc

SNS柔性边坡防护网施工工艺doc

SNS柔性边坡防护网施工工艺一1、主动防护系统说明纵横交错的Ф12纵向支撑绳和Ф16横向支撑绳与4.5×4.5m正方形模式(边沿局部根据需要有时为4.5×2.5m)布置的锚杆相联结并进行预张拉, 支撑绳构成的每个4.5×4.5m网格内铺设一张D0/08/300/4×4m（或4×2m）型钢丝绳网，每张钢丝绳网与四周支撑绳间用缝合绳缝合连结并拉紧，该预张拉工艺能使系统对坡面施以一定的法向预紧压力，从而提高表层岩土体的稳定性，尽可能地阻止崩塌落石的发生，并将小部分落石限制在一定的空间内运动，同时，在钢绳网下铺设S0/2.2/50型格栅网，以阻止小尺寸岩块的塌落。

2、清理坡面人工配合机械对坡面防护区域的浮土及浮石进行清除；3 、放线测量确定锚杆孔位根据地形条件，孔间距可有0.3m的调整量，并在每一孔位处凿一定深度不小于锚杆外露环套长度的凹坑，一般口径20cm,深20cm；4 、钻孔1）、锚孔钻进：成孔匀速钻进，严格控制钻孔速度，以防止钻孔弯曲和变形，钻进达到设计深度后，不停钻，在停止进尺的情况下，稳钻1-2分钟；2）、造孔精度要求a、孔径误差：造孔孔径大于90mm；b、孔深：锚孔设计深度大于5cm以上；c、当受凿岩设备限制时，构成每根锚杆的两股钢绳可分别锚入两个孔径不小于Ф35 mm的锚孔内，形成人字形锚杆，两股钢绳间夹角为15°～30°，以达到同样的锚固效果；5、钢绳锚杆制作1)、钢绳锚杆验收：锚杆下料后，应清除表面浮锈污物，油污和泥土；2)、在施工现场制作钢绳锚杆时，应根据进度做到随制随用，并注意防水、防污染。

6、灌浆及插入钢绳锚杆钢绳锚杆外露环套顶端不能高出地表，且环套段不能注浆，以确保支撑绳张拉后尽可能紧贴地表，采用M30水泥砂浆，孔内应确保浆液饱满，在进行下一道工序前注浆体养护不少于三天7、安装纵横向支撑绳张拉紧后两端各用2-4个（支撑绳长度不小于15米时为2个，大于30米时为4个，其间为3个）绳卡与锚杆外露环套固定连接。
