技术大餐｜本田车系小排量摩托车电喷系统分析及简单维修作者：摩托中国冯开德2018年以后国家对摩托车的排放标准控制更为严格，生产厂商将全面推行摩托车电喷系统，以响应国家的环保举措，因此电喷摩托车维修技术的普及迫在眉睫，厂家会对他的定点维修站的售后服务人员进行培训，但我们社会维修人员就没有这么好的待遇了，维修数据对我们也是保密的。

幸运的是全国摩托车维修技术俱乐部自2014年下半年来分期对会员进行培训，我有幸成为首期培训的二十名会员中的一员，经过学习我对市场上常见的本田车系小排量摩托车，如五羊本田佳御110T、110T——A、五羊优客110、新本飘悦110的线路进行分析，得出一点浅薄的经验总结，希望与会员朋友共同分享，基于本人水平有限，对电路的分析能力一般，不足和有误之处还请各位维修界大咖予以斧正，以期抛砖引玉共同进步。

佳御110T五羊本田佳御110T电喷系统是现有小排量摩托车中较为复杂的一种，全车共有五只继电器，运行时除起动继电器不工作外，其余四只必须同时参与动作，缺一不可。

对于初次接触此车线路的维修人员，佳御110T的电路设计绝对会令人抓狂，与传统踏板车的电起动系统相比，已经颠覆了这么多年来固化在我们脑海中的电路程式。

图一首先电起动按钮不再是直接连接到起动继电器的线圈或者是12V 电源线，起动继电器的线圈一端接12V电源另一端接ECM电起动继电器线圈控制脚，图（一）中起动继电器线圈接到ECM上的那根黄/绿线，依靠ECM在内部将其接地而吸合起动继电器，但这需要电起动按钮为ECM起动信号识别脚，图（一）中接到ECM上的那根白/绿线提供一个地电位才能实现。

踏板车起动时需要握住或踏下前后制动，此时起动按钮从刹车开关处得到的是一个12V正电压，这样的话按照常规的电路连接是不可能将12V正电压直接转变为地电位提供给ECM起动信号识别引脚，在这里就引入了一只缓冲继电器，缓冲继电器的线圈一端接地另一端接刹车开关提供的12V电压，只要刹车灯亮起，缓冲继电器就会得电吸合，它的触点一端接地另一端接起动开关，起动开关接到ECM起动信号识别引脚（白/绿线），这时只要按下电起动按钮，ECM起动信号识别脚就会得到一个地电位，将起动继电器线圈在ECM内部接地，起动继电器吸合，起动机工作。

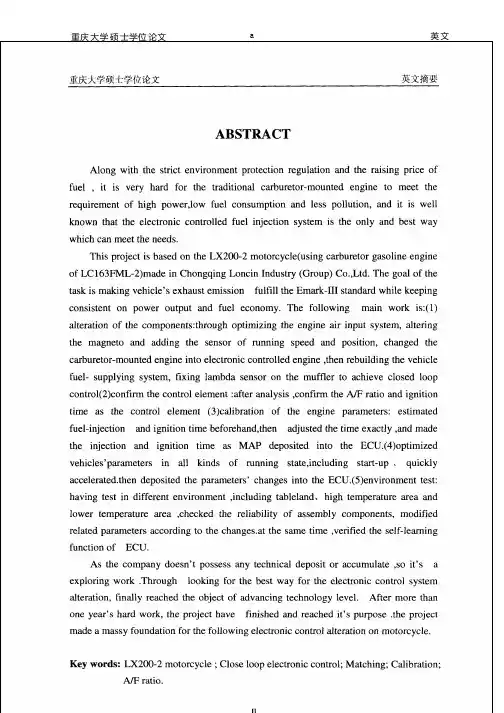

摩托车电喷系统应用标定摘要:介绍了电喷摩托车发动机电喷参数的采集和标定系统;同时针对电喷摩托车的技术要求 ,介绍了基于 XC164CM单片机的摩托车电喷系统的主要标定内容及其标定方法;并就电喷摩托车及其发动机的重要运行工况及排放特性的标定进行了讨论。

关键词 :标定技术电喷系统发动机摩托车一、电喷发动机标定平台面对电控系统功能不断增强而开发周期却不断缩短的要求,采用传统 ECU开发流程已经难以满足现代控制系统的设计要求。

现代电喷系统 ECU的“V”型开发流程。

通过计算机辅助工具 , 支持从需求定义到最终产品的全过程。

“V”型开发流程符合国际汽车行业标准 (ASAM /ASAP), 构成了统一的从开发、测试到标定的一体化方案。

在摩托车电喷系统的不同研发阶段 ,研究内容存在差异。

这就需要一个功能完善的电喷开发平台及开发系统来完成各阶段的任务。

现在 , 电喷系统的有关硬件生成和软件控制策略已日趋成熟。

本文主要介绍摩托车电喷系统的匹配标定技术以及基于 PC机的开放式摩托车电喷系统开发平台 (图 2所示 )。

利用电喷汽油机开发系统, 可以完成摩托车发动机电喷系统的参数标定以及实验匹配工作。

通过对电喷汽油机进行喷油特性、点火特性、怠速稳定性以及瞬态过渡工况下各参数的综合试验 ,获取电喷系统在试验中的最佳控制数据,从而使该控制系统精确控制下的汽油机在动力性、经济性以及排放特性等方面均获得令人满的效果。

电喷发动机的匹配标定是电控技术应用的重要环节。

二、标定内容摩托车电喷系统的匹配标定技术要点包括样机性能标定、发动机台架性能匹配及整车性能匹配与标定3个方面 , 归纳起来 , 包括以下内容 :1)摩托车发动机原始基准值采集与计算 ;2)摩托车发动机台架试验及性能优化匹配标定 ;3)摩托车整车匹配及性能优化标定。

发动机的台架匹配标定试验是整个匹配标定工作中基础性的一步 ,是获取电喷系统各控制参数的基本手段。

特别是发动机稳态控制参数、稳态修正曲线等参数主要靠台架的标定试验来确定。

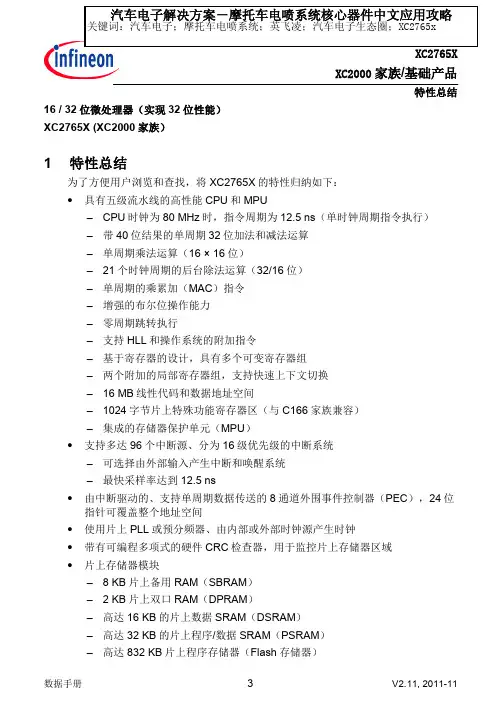

特性总结16 / 32位微处理器（实现32位性能）XC2765X (XC2000家族）1 特性总结为了方便用户浏览和查找，将XC2765X 的特性归纳如下：∙ 具有五级流水线的高性能CPU 和MPU– CPU 时钟为80 MHz 时，指令周期为12.5 ns （单时钟周期指令执行） – 带40位结果的单周期32位加法和减法运算– 单周期乘法运算（16 × 16位）– 21个时钟周期的后台除法运算（32/16位）– 单周期的乘累加（MAC ）指令– 增强的布尔位操作能力– 零周期跳转执行– 支持HLL 和操作系统的附加指令– 基于寄存器的设计，具有多个可变寄存器组– 两个附加的局部寄存器组，支持快速上下文切换– 16 MB 线性代码和数据地址空间– 1024字节片上特殊功能寄存器区（与C166家族兼容）– 集成的存储器保护单元（MPU ）∙ 支持多达96个中断源、分为 16级优先级的中断系统– 可选择由外部输入产生中断和唤醒系统– 最快采样率达到12.5 ns∙ 由中断驱动的、支持单周期数据传送的8通道外围事件控制器（PEC ），24位指针可覆盖整个地址空间∙ 使用片上PLL 或预分频器、由内部或外部时钟源产生时钟∙ 带有可编程多项式的硬件CRC 检查器，用于监控片上存储器区域∙ 片上存储器模块– 8 KB 片上备用RAM （SBRAM ）– 2 KB 片上双口RAM （DPRAM ）– 高达16 KB 的片上数据SRAM （DSRAM ）– 高达32 KB 的片上程序/数据SRAM （PSRAM ）– 高达832 KB 片上程序存储器（Flash 存储器）特性总结–通过纠错码（ECC）实现存储器内容保护∙片上外设模块–带有5个定时器的多功能通用定时器单元–16通道通用捕获/比较单元（CAPCOM2）–多达4个用于灵活产生PWM信号的捕获/比较单元（CCU6x）–两个可同步的ADC，支持多达16路通道、10位转换精度，低至1 µs的转换时间，数据预处理（数据压缩、范围检查）可选，断线检测–多达6个串行接口通道，可用作UART、LIN、高速同步通道（SPI/QSPI），IIC总线接口（10位寻址，400 kbit/s），IIS接口–支持网关功能的片上MultiCAN接口（Rev. 2.0B active），具有2个CAN 节点，多达128个报文对象（全功能/基本功能CAN）–片上系统定时器和片上实时时钟∙多达12MB的外部代码和数据地址空间–对不同的地址范围提供可编程的外部总线特征–外部地址及数据总线操作复用或者非复用–可选地址总线宽度–8位或16位数据总线宽度–4路可编程片选信号∙单电源供电：3.0 V - 5.5 V∙可编程的看门狗定时器和振荡器看门狗∙多达76条通用I/O线∙片上引导程序加载器∙完整的开发工具支持，包括C编译器、宏汇编器、仿真器、评估板、HLL调试器、模拟器、逻辑分析仪反汇编器、编程板∙通过DAP和JTAG端口的片上调试支持∙100引脚绿色LQFP封装，0.5 mm（19.7 mil）引脚间距定购信息英飞凌微控制器的定购码为用户提供了特定产品的准确参考信息。

带你认识电喷摩托车行车电脑ECU，它是整车的大脑！作者：行思止随昨天我们讲到了电喷摩托车不再需要点火器了，已经被ECU取代了功能，并罗列了ECU的四大功能。

今天，我们就讨论一下ECU的内部结构及工作流程。

ECU内部包含存储单元，它能将各传感器或其它装置输入的信息进行综合处理后，输出执行指令。

所以说，它其实就是一部微型电脑。

从直观上说，ECU包括硬件和软件。

硬件是指电喷系统ECU的专用控制单片机、物理电路与输入、输出接口。

软件是加载到ECU内部的系统程序和应用程序。

ECU的系统程序分成两部分，分别是输入、输出程序及应用程序。

ECU的所有输入、输出都通过输入、输出程序完成，其工作流程是：各分系统传感器反馈的信号，经输入程序转换后提供给ECU应用程序，根据发动机工作状况和车主操控信号计算后，经输出程序分发给各系统执行器。

问我执行器是啥？火花塞就是个执行器，它根据接收到的高压信号进行跳火，以引爆混合气。

喷油器也是个执行器，它根据喷油脉宽信号向缸内喷油，以形成混合气。

电喷摩托车的ECU通常安装在摩托车坐垫下面，也有的踏板车安装在脚踏位置，与电瓶放在一起，但无论它放在哪里，都是通过接插件与总电缆线相连接。

其主要功能有：（1）输入整流、滤波电路，即接收传感器或其他装置输入的信息，将输入的信息转变为单片机所能识别的信号。

比如氧传感器检测到燃烧不完全了，就反馈一个信号，经输入电路和程序提供给ECU。

（2）给传感器提供5V基准电压。

这个没什么可解释的，就是给传感器和执行器粮食吃。

（3）用于给ECU写数据及ECU错误诊断接口的通讯电路，即存储、计算、分析处理各种需要的信息。

就是通常所说的故障码，即辅助诊断系统。

（4）运算分析、根据采集的信号求出输出的数值。

这个准备输出的数值，就是准备执行的指令。

（5）输出执行指令，将微弱的信号转变为点火线圈、油泵和喷油器等驱动电路信号。

接着上面说，传感器给ECU提供反馈信号后，ECU计算后，再通过输出电路和程序，将指令输出到执行机构进行工作。
