s7-200plc基本逻辑指令PLC（可编程逻辑控制器）作为现代工业自动化领域中的重要设备，可以实现对各类生产过程的自动控制。
S7-200PLC是西门子公司推出的一款经典型号，具备较高的性能和灵活的编程功能。
本文将重点介绍S7-200PLC的基本逻辑指令，包括输入/输出指令、计算指令、转移指令和比较指令等，以帮助读者更好地理解和应用该型号的PLC。
1. 输入/输出指令输入/输出指令用于读取外部信号并控制输出动作，是PLC程序中最常用的指令之一。
S7-200PLC提供了多种输入/输出指令，其中包括XIC、XIO、OUT、SET、RST等指令。
XIC指令用于判断输入信号是否为真，XIO指令则相反，用于判断输入信号是否为假。
OUT指令用于控制输出信号为真，SET指令用于设置某个输出信号为真，RST指令则相反，用于复位某个输出信号。
2. 计算指令计算指令主要用于对PLC中的数据进行运算和处理，以满足特定的控制要求。
S7-200PLC提供了多种计算指令，包括加法、减法、乘法、除法等。
比如，ADD指令用于两个数据相加，SUB指令用于两个数据相减，MUL指令用于两个数据相乘，DIV指令用于两个数据相除。
这些计算指令可以灵活应用于各类控制场景中，提高了PLC的控制能力和灵活性。
3. 转移指令转移指令用于根据特定条件执行不同的操作，是PLC程序中的决策和跳转指令。
S7-200PLC提供了多种转移指令，包括无条件转移、条件转移、循环转移等。
例如，JMP指令用于无条件转移到指定的程序段，JMPZ指令用于当某个数值为0时转移到指定的程序段，LOOP指令用于设置循环次数并执行指定的程序段。
通过合理应用转移指令，可以实现复杂的控制逻辑和流程控制。
4. 比较指令比较指令用于判断两个或多个数据之间的大小、相等关系，并根据判断结果执行不同的操作。
S7-200PLC提供了多种比较指令，包括大于、小于、等于等。
例如，GT指令用于判断某个数值是否大于另一个数值，LT指令用于判断某个数值是否小于另一个数值，EQ指令用于判断两个数值是否相等。
西门子S7-200 PLC指令学习S7-200系列的基本逻辑指令与FX系列和CPM1A系列基本逻辑指令大体相似，编程和梯形图表达方式也相差不多，这里列表表示S7-200系列的基本逻辑指令（见表）。
表S7-200系列的基本逻辑指令S7-200系列PLC的比较指令在SIEMENS S7-200的编程软件STEP-7中，有专门的比较指令：IN1与IN2比较，比较的数据类型可以是B、I（W）、D、R，即字节、字整数、双字整数和实数；还可以有其他的比较式：>、<、≥、≤、<>等等。
当满足比较等式，则该触点闭合。
与LMODSOFT指令对照：在LMODSOFT中，没有直接的数的比较指令，但SUB指令可以通过其执行减法功能后的三个输出端的状态实现整数的比较功能。
若与LMODSOFT 中的SUB指令对应，则在STEP-7中应有三个比较指令：>、=、< 来分别对应SUB 指令的三个输出；若还要对应≥、≤、或<>，则根据SUB指令三个输出端的不同组合，均可找到对应的比较指令。
比如：①（30007）＞（40030）②（30007）=（40030）③（30007）＜（40030）①＋②（30007）≥②＋③（30007）≤（40030）①＋③（30007）＜＞（40030）S7-200系列PLC的定时器指令类型、编号及分辨率TON——接通延时TONR——有记忆接通延时TOF——断开延时3种分辨率（时基）：1ms、10ms、100ms——分别对应不同的定时器号定时器6个要素：指令格式（时基、编号等）预置值——PT使能——IN 复位——3种定时器不同当前值——Txxx 定时器状态（位）——可由触点显示定时值=时基×预置值PT。
由于定时器的计时间隔与程序的扫描周期并不同步，定时器可能在其时基（1ms、10ms、100ms）内任何时间启动，所以，未避免计时时间丢失，一般要求设置PT预置值必须大于最小需要的时间间隔。
表 S7-200系列的基本逻辑指令指令名称 指令符 功能操作数取 LD bit 读入逻辑行或电路块的第一个常开接点 Bit ：I ，Q ，M ，SM ，T ，C ，V ，S取反 LDN bit 读入逻辑行或电路块的第一个常闭接点 和 A bit 串联一个常开接点 和非 AN bit 串联一个常闭接点 或 O bit 并联一个常开接点 或非ON bit并联一个常闭接点 电路块和 ALD 串联一个电路块 无电路块或 OLD 并联一个电路块 输出 = bit 输出逻辑行的运算结果 Bit ：Q ，M ，SM ，T ，C ，V ，S 置位 S bit ，N 置继电器状态为接通 Bit ：Q ，M ，SM ，V ，S 复位R bit ，N使继电器复位为断开表4-20 四则运算指令名称指令格式 （语句表）功能操作数寻址范围加法指令 +I IN1，OUT两个16位带符号整数相加，得到一个16位带符号整数。
执行结果：IN1+OUT=OUT （在LAD 和FBD 中为：IN1+IN2=OUT ）IN1，IN2，OUT ：VW ，IW ，QW ，MW ，SW ，SMW ，LW ， T ，C ，AC ，*VD ，*AC ，*LDIN1和IN2还可以是AIW 和常数 +D IN1，IN2两个32位带符号整数相加，得到一个32位带符号整数。
执行结果：IN1+OUT=OUT （在LAD 和FBD 中为：IN1+IN2=OUT ）IN1，IN2，OUT ：VD ，ID ，QD ，MD ，SD ，SMD ，LD ，AC ，*VD ，*AC ，*LD IN1和IN2还可以是HC 和常数+R IN1，OUT两个32位实数相加，得到一个32位实数。
执行结果：IN1+OUT=OUT （在LAD 和FBD 中为：IN1+IN2=OUT ）IN1，IN2，OUT ：VD ，ID ，QD ，MD ，SD ，SMD ，LD ，AC ，*VD ，*AC ，*LD IN1和IN2还可以常数减法指令 -I IN1，OUT两个16位带符号整数相减，得到一个16位带符号整数。
一般的逻辑控制系统用软继电器、定时器和计数器及基本指令就可以实现。
利用功能指令可以开发出更复杂的控制系统，以致构成网络控制系统。
这些功能指令实际上是厂商为满足各种客户的特殊需要而开发的通用子程序。
功能指令的丰富程度及其合用的方便程度是衡量PLC性能的一个重要指标。
S7-200的功能指令很丰富，大致包括这几方面：算术与逻辑运算、传送、移位与循环移位、程序流控制、数据表处理、PID指令、数据格式变换、高速处理、通信以及实时时钟等。
功能指令的助记符与汇编语言相似，略具计算机知识的人学习起来也不会有太大困难。
但S7-200系列PLC功能指令毕竟太多，一般读者不必准确记忆其详尽用法，需要时可可查阅产品手册。
表4-20 四则运算指令
表4-21 逻辑运算指令
表4-22 数据传送指令
表4-23 移位与循环移位指令
表4-24 交换和填充指令
表4-25 表操作指令
表4-26 数据转换指令
表4-27 特殊指令。

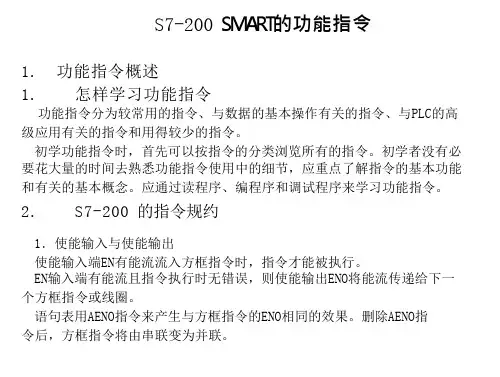

4.4 S7-200 PLC的功能指令PLC的功能指令(Functional Instruction)或称应用指令，是指令系统中满足特殊控制要求的那些指令。
在本节中主要介绍数据处理指令、数据运算指令、转换指令、表功能指令、程序控制类指令、中断指令、高速计数器指令、高速脉冲指令等。
1.指令格式指令的梯形图格式主要以指令盒的形式表示，如图4-49所示：图4-49 指令的梯形图格式指令盒的顶部为该指令的标题，如MOV_B,一般由两部分组成，前面部分为指令的助记符，后面部分为参与运算的数据类型，B表示字节，W表示字，DW表示双字、R表示实数、I表示整数、DI表示双整数。
指令的指令表格式也分为两部分，如字节传送指令的指令表格式为：MOVB IN,OUT。
前面部分为指令的助记符，后面部分为指令的操作数，其中“IN”为源操作数，“OUT”为目的操作数。
为了节省篇幅，对每条功能指令的操作数的内容即数据类型做如下约定：字节型：VB、IB、QB、MB、SB、SMB、LB、AC、*VD、*LD、*AC和常数。
字型及INT型：VW、IW、QW、MW、SW、SMW、LW、AC、T、C、*VD、*LD、*AC和常数。
双字型及DINT型：VD、ID、QD、MD、SD、SMD、LD、AC、*VD、*LD、*AC和常数。
2.指令的执行条作和运行情况指令梯形图格式中的“EN”端是允许输入端，为指令的执行条件，只要有“能流流入EN 端，指令就执行。
要注意的是：只要条件存在，该指令会在每个扫描周期执行一次，如果希望只执行一次，要在“EN”前加一条跳变指令。
在语句表（STL）程序中没有EN允许输入端，允许执行STL语句的条件是栈顶的值必须是“1”。
4.ENO状态(用于指令的级联)指令盒的右边设有“ENO”使能输出，若EN端有“能流”且指令被准确无误地执行了，则ENO端会有“能流”输出，传到下一个程序单元，如果指令运行出错，ENO端状态为0。
