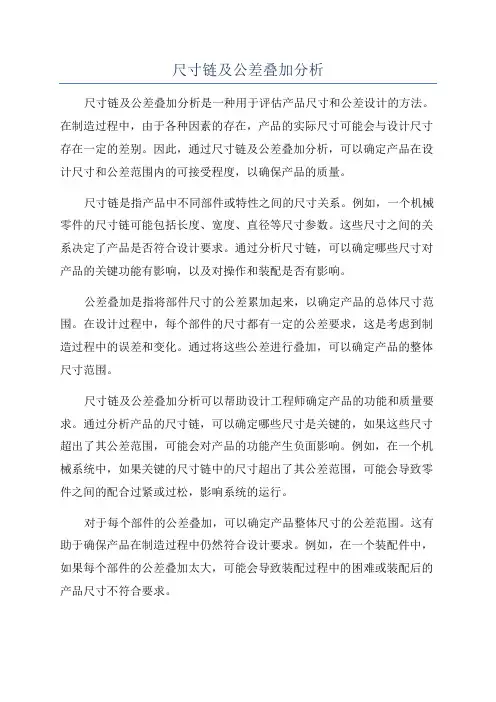

尺寸链及公差叠加分析尺寸链及公差叠加分析是一种用于评估产品尺寸和公差设计的方法。
在制造过程中，由于各种因素的存在，产品的实际尺寸可能会与设计尺寸存在一定的差别。
因此，通过尺寸链及公差叠加分析，可以确定产品在设计尺寸和公差范围内的可接受程度，以确保产品的质量。
尺寸链是指产品中不同部件或特性之间的尺寸关系。
例如，一个机械零件的尺寸链可能包括长度、宽度、直径等尺寸参数。
这些尺寸之间的关系决定了产品是否符合设计要求。
通过分析尺寸链，可以确定哪些尺寸对产品的关键功能有影响，以及对操作和装配是否有影响。
公差叠加是指将部件尺寸的公差累加起来，以确定产品的总体尺寸范围。
在设计过程中，每个部件的尺寸都有一定的公差要求，这是考虑到制造过程中的误差和变化。
通过将这些公差进行叠加，可以确定产品的整体尺寸范围。
尺寸链及公差叠加分析可以帮助设计工程师确定产品的功能和质量要求。
通过分析产品的尺寸链，可以确定哪些尺寸是关键的，如果这些尺寸超出了其公差范围，可能会对产品的功能产生负面影响。
例如，在一个机械系统中，如果关键的尺寸链中的尺寸超出了其公差范围，可能会导致零件之间的配合过紧或过松，影响系统的运行。
对于每个部件的公差叠加，可以确定产品整体尺寸的公差范围。
这有助于确保产品在制造过程中仍然符合设计要求。
例如，在一个装配件中，如果每个部件的公差叠加太大，可能会导致装配过程中的困难或装配后的产品尺寸不符合要求。
在进行尺寸链及公差叠加分析时，需要考虑一些因素。
首先，需要确定产品的功能和质量要求。
其次，需要了解每个部件的设计公差，并确定它们在装配时的叠加方式。
然后，需要进行尺寸链的分析，确定关键尺寸链和其对产品的影响。
最后，可以进行公差叠加分析，确定产品的整体尺寸范围。
总而言之，尺寸链及公差叠加分析是一种重要的工具，用于评估产品的尺寸和公差设计。
通过分析尺寸链，可以确定产品的关键尺寸和其对功能的影响。
通过公差叠加分析，可以确定产品整体尺寸的公差范围。

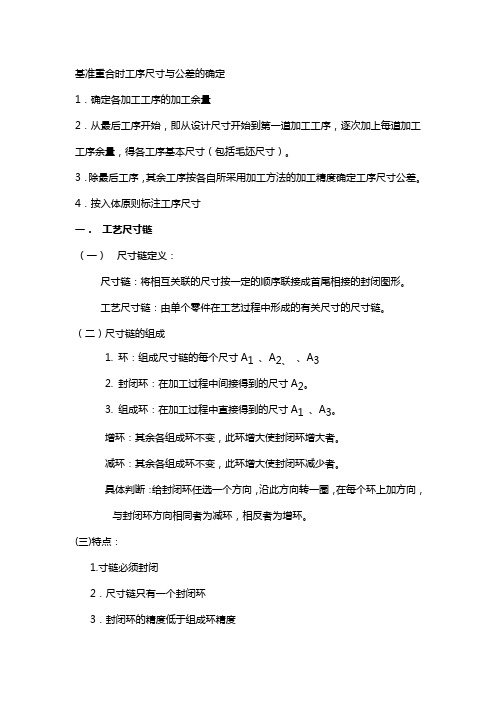

基准重合时工序尺寸与公差的确定1．确定各加工工序的加工余量2．从最后工序开始，即从设计尺寸开始到第一道加工工序，逐次加上每道加工工序余量，得各工序基本尺寸（包括毛坯尺寸）。
3．除最后工序，其余工序按各自所采用加工方法的加工精度确定工序尺寸公差。
4．按入体原则标注工序尺寸一．工艺尺寸链（一）尺寸链定义：尺寸链：将相互关联的尺寸按一定的顺序联接成首尾相接的封闭图形。
工艺尺寸链：由单个零件在工艺过程中形成的有关尺寸的尺寸链。
（二）尺寸链的组成1. 环：组成尺寸链的每个尺寸A1、A2、、A32. 封闭环：在加工过程中间接得到的尺寸A2。
3. 组成环：在加工过程中直接得到的尺寸A1、A3。
增环：其余各组成环不变，此环增大使封闭环增大者。
减环：其余各组成环不变，此环增大使封闭环减少者。
具体判断：给封闭环任选一个方向，沿此方向转一圈，在每个环上加方向，与封闭环方向相同者为减环，相反者为增环。
(三)特点：1.寸链必须封闭2．尺寸链只有一个封闭环3．封闭环的精度低于组成环精度4．封闭环随组成环变动而变动(四)作法：1．找出封闭环2.从封闭环起，按工件表面上关系依次画出组成环，直到尺寸回到封闭环起，形成一个封闭图形，组成尺寸链的组成环环数应是最少的。
3．相接原则，确定增环、减环。
二．尺寸链基本计算1．封闭环的基本尺寸=各组成环的基本尺寸的代数和-增环的基本尺寸之和-减环的基本尺寸之和2．封闭环的最大极限尺寸=所有增环的最大极限尺寸—所有减环的最小极限尺寸3．封闭环最小极限尺寸=所有增环的最小极限尺寸—所有减环的最大极限尺寸4．封闭环的上偏差=所有增环的上偏差之和—所有减环的下偏差之和5．封闭环的下偏差=所有增环的下偏差之和—所有减环的上偏差之和6．封闭环的公差=封闭环的最大极限尺寸—封闭环的最小极限尺寸=封闭环的上偏差—封闭环的下偏差=增环的公差之和+减环的公差之和=所有组成环的公差之和偏差确定：一般根据“入体”原则1）组成环为包容面时，下偏差为0，上偏差=公差2）组成环为被包容面时，上偏差为0，下偏差=公差。
尺寸链公差叠加分析_BAIDU
1.确定零件的尺寸公差：首先，需要确定每个零件的尺寸公差。
这可以通过测量零件的尺寸，或者查阅零件的设计图纸来确定。
2.确定装配顺序：确定产品的装配顺序，这对于后续的公差叠加计算非常重要。
装配顺序应该与产品的实际装配过程相对应。
3.计算尺寸链公差：根据装配顺序，将零件的尺寸公差按照一定的规则进行叠加计算。
公差叠加计算的具体规则会根据产品的装配方式而有所不同。
4.评估尺寸偏差：根据尺寸链公差计算结果，评估产品的尺寸偏差。
如果产品的尺寸偏差超过了规定的尺寸公差要求，那么需要对零件的尺寸公差进行调整，或者对产品的设计进行修改。
尺寸链公差叠加分析在制造工程中有着广泛的应用。
它可以帮助工程师评估产品的尺寸精度，了解产品在装配过程中可能出现的尺寸偏差，进而优化产品的设计和制造过程。
通过尺寸链公差叠加分析，可以减少产品的尺寸偏差，提高产品的性能和质量。
总之，尺寸链公差叠加分析是一种重要的工程分析方法，它可以帮助工程师评估和改善产品的尺寸精度，从而提高产品的质量和性能。
在制造工程中，尺寸链公差叠加分析是不可或缺的一部分，它可以帮助企业提高产品的竞争力，满足客户的需求。
尺寸链计算是工程中常用的一种计算方法，它用于求解零件尺寸之间的极限公差和统计公差。
在工程设计和制造中，尺寸的精度和公差是非常重要的，它直接影响着产品的质量和性能。
正确地进行尺寸链计算对于保证产品质量和满足设计要求非常重要。
在本文中，我们将介绍尺寸链计算的基本原理和方法，以及如何在Excel中进行尺寸链计算。
一、尺寸链计算的基本原理1. 尺寸链概念在机械设计中，尺寸链是指由多个零件或特征尺寸组成的一系列尺寸之间的关系。
这些尺寸之间的关系可以通过公差来描述，而公差又可以分为极限公差和统计公差。
尺寸链计算就是通过计算这些尺寸之间的公差，来保证零件装配的合理性和可靠性。
2. 极限公差与统计公差极限公差是指在设计过程中，为了保证零件之间的装配要求而规定的最大和最小尺寸偏差。
统计公差是指在大批量生产中，为了保证产品尺寸的稳定性而规定的公差范围。
进行尺寸链计算时，需要同时考虑极限公差和统计公差。
二、尺寸链计算的方法1. 传统计算方法传统的尺寸链计算方法通常是手工计算，需要通过手动的方式将尺寸链中的所有尺寸和公差进行组合计算。
这种方法存在计算复杂、容易出错的缺点，效率低下。
2. Excel求解方法为了提高尺寸链计算的效率和准确性，可以利用Excel软件进行求解。
通过建立尺寸链模型和设置相关的公式，可以实现尺寸链计算的自动化。
Excel具有强大的计算功能和灵活的数据处理能力，非常适合用于尺寸链计算。
三、在Excel中进行尺寸链计算的步骤1. 建立尺寸链模型首先需要将尺寸链中的所有尺寸和公差以表格的形式输入到Excel中，并根据尺寸之间的关系建立尺寸链模型。
可以利用Excel的单元格设置合适的格式和公式，以便后续的计算和分析。
2. 设置公式进行计算在建立好尺寸链模型后，可以利用Excel的公式功能进行尺寸链计算。
根据零件装配的要求和公差规定，可以设置相应的公式来求解极限公差和统计公差。
通过调整输入的参数和数据，可以实时得到计算结果。
尺寸链介绍及公差设计计算尺寸链是一种用于控制机械零件之间几何形状和位置关系的方法。
它通过对零件尺寸和公差的设计，确保在装配过程中零件能够正确地相互配合。
尺寸链的设计和公差计算是制造工程师和设计师必须掌握的基础知识。
尺寸链的基本原理是依靠零件之间的大小和公差关系，确保装配零件的尺寸和几何要求能够在所规定的公差范围内满足。
尺寸链通常由一个基本尺寸开始，然后通过公差栏或等效公差链来传递给下一个零件。
每个零件的尺寸和公差都要在规定的公差范围内，以确保最终装配的正确性和可靠性。
在进行尺寸链设计时，通常需要考虑以下几个方面：1.组件之间的功能要求：零件尺寸和位置的公差设计应根据组件功能要求进行。
2.尺寸链的传递路径：确定零件之间尺寸和公差链的传递顺序和路径，以确保每个零件在全局公差规定的范围内满足设计要求。
3.具体公差的分配：确定每个零件的具体公差值，以满足设计要求并符合制造可行性。
4.预留公差：在设计尺寸时，应考虑预留公差，以确保到装配过程中零件之间的间隙能够满足组装要求。
5.对于高精度要求的装配，可能需要采用先进的公差设计方法和技术，如最小可测量量形式公差和最小可测量性能公差等。
公差计算是尺寸链设计中的一个重要部分，它涉及确定每个零件的公差范围和公差分配。
公差计算通常遵循以下几个步骤：1.确定功能要求和装配要求：了解零件的功能要求和装配要求，确定关键尺寸和公差。
2.公差分配：将总公差分配给各个尺寸，按照功能要求和装配要求进行权衡。
3.接触关系设计：根据零件之间的接触关系，确定公差范围，以确保装配要求。
4.公差回溯：在分配公差时，需要考虑装配顺序和公差链的传递路径，以确保每个零件在规定的公差范围内满足要求。
5.综合公差计算：根据装配要求和功能要求，进行公差计算，以确定每个零件的公差范围和预先规定的公差。
公差设计计算通常使用统计方法和数学模型，如最小二乘法和蒙特卡洛方法。
此外，还可以使用专门的公差计算软件来进行计算和分析。
尺寸链计算及公差分析简体尺寸链计算及公差分析是指在产品设计和制造过程中，根据产品的尺寸要求和公差要求，进行尺寸链计算和公差分析的过程。
通过尺寸链计算和公差分析，可以保证产品的尺寸和公差要求的合理性，从而提高产品的质量和性能。
1.确定产品的功能要求：在进行尺寸链计算之前，首先需要明确产品的功能要求，包括产品的使用环境、载荷条件等。
这些功能要求将直接影响产品的尺寸和公差要求。
2.确定尺寸分配方案：根据产品的功能要求，确定各个部件的尺寸分配方案。
尺寸分配方案是指在整个产品装配结构中，确定各个部件尺寸的大小关系和变化范围。
3.进行尺寸链计算：根据产品的尺寸分配方案，进行尺寸链计算。
尺寸链计算是根据产品的装配关系，通过数学模型和计算方法，确定产品各个尺寸的相对大小和变化范围。
4.优化尺寸链计算结果：在进行尺寸链计算之后，需要对计算结果进行验证和优化。
如果计算结果不符合要求，需要进行调整，直到满足产品的功能要求和设计目标为止。
公差分析是指根据产品的尺寸要求和功能要求，进行公差分配和公差传递的过程。
公差分析是保证产品质量的重要措施，它通过对产品的公差进行分析和控制，保证产品的尺寸和公差要求的合理性。
公差分析一般包括以下几个步骤：1.确定公差要求：在进行公差分析之前，首先需要明确产品的公差要求，包括尺寸公差、形位公差等。
这些公差要求是产品设计的基础，决定了产品的质量和性能。
2.进行公差分配：根据产品的尺寸要求和功能要求，进行公差分配。
公差分配是确定产品各个部件的公差大小和公差类型的过程。
3.进行公差传递：在进行公差传递时，需要考虑产品的装配关系和公差传递路径。
公差传递是指产品各个部件的公差通过装配关系，传递到最终装配尺寸上的过程。
4.进行公差分析和控制：在进行公差分析之后，需要对公差进行分析和控制。
公差分析是通过数学模型和计算方法，对产品的公差进行分析和预测。
公差控制是通过制定合理的公差规范和工艺要求，保证产品的公差要求的合理性和可控性。
公差尺寸链计算公差尺寸链在工程设计中起到了非常重要的作用。
公差是指零件尺寸允许的误差范围，而公差尺寸链则是将各个零件之间的公差联系起来，确保整个装配的质量和性能符合要求。
本文将从公差尺寸链的定义、作用、计算方法和实际应用等方面进行阐述。
一、公差尺寸链的定义和作用公差尺寸链是指将装配零件之间的公差联系起来，形成一个完整的链条，保证整个装配的质量和性能符合要求。
公差尺寸链的作用主要有以下几个方面：1. 确保零件的互换性。
在装配过程中，由于零件尺寸的误差，可能会导致装配过程困难或者装配后的零件无法正常工作。
通过公差尺寸链的设计和控制，可以确保零件之间的互换性，提高装配的效率和成功率。
2. 提高产品的质量稳定性。
在生产过程中，由于加工工艺和设备的限制，零件的尺寸误差是不可避免的。
通过公差尺寸链的设计和控制，可以降低装配过程中的尺寸误差，提高产品的质量稳定性。
3. 减少成本和提高效率。
通过合理设计公差尺寸链，可以减少装配过程中的调试和修正工作，降低生产成本，提高生产效率。
二、公差尺寸链的计算方法公差尺寸链的计算方法主要有两种：最小公差法和统计公差法。
最小公差法是指在装配过程中，将各个零件的最大尺寸与最小尺寸相加或相减，从而得到装配后的最大尺寸与最小尺寸。
在计算过程中，需要考虑零件的公差等级和公差配合类型等因素。
统计公差法是指通过对装配过程中的尺寸测量数据进行统计分析，得到装配后的尺寸分布范围。
在计算过程中，需要考虑零件的公差分布情况和装配过程中的误差累积等因素。
三、公差尺寸链的实际应用公差尺寸链在实际工程设计中有广泛的应用。
以汽车发动机的设计为例，发动机是由多个零部件组成的复杂装配体系。
在发动机的设计过程中，需要考虑各个零部件之间的公差尺寸链，以确保发动机的性能和质量符合要求。
在汽车发动机的设计中，公差尺寸链的设计和控制可以从以下几个方面进行考虑：1. 关键零件的公差链设计。
对于发动机中的关键零件，如曲轴、连杆等，需要进行精确的公差链设计，以保证其性能和可靠性。
尺寸链公差叠加分析_BAIDU
在产品的设计和制造中，往往需要满足一定的尺寸要求，以达到产品
的功能和性能。
尺寸链公差叠加分析的目的是通过对每个零部件的尺寸公
差进行分析，以及各个零部件之间的组装公差，来确定整个产品在制造过
程中的尺寸误差。
1.确定设计尺寸和公差：在产品设计阶段，需要确定每个零部件的设
计尺寸和公差要求。
通过与产品功能要求的匹配，确定每个零部件在设计
尺寸上的容许范围。
2.计算零部件公差：根据零部件的设计尺寸和公差要求，通过公式或
计算软件计算出每个零部件的公差。
3.确定零部件之间的公差链：将各个零部件的公差按照顺序连接起来，形成公差链。
公差链可以是线性的，也可以是非线性的。
通过公差链的确定，可以确定整个产品在组装过程中的公差叠加情况。
4.公差叠加分析：通过公差链的分析，可以计算出整个产品在不同组
装环节中的公差叠加情况。
可以使用计算软件进行公差叠加分析，通过输
入每个零部件的公差，计算出整个产品的公差叠加结果。
尺寸链公差叠加分析的结果可以用来评估产品的性能和质量。
在产品
设计阶段，可以根据公差叠加结果来优化设计，以保证产品的性能和质量
要求。
在产品制造阶段，可以根据公差叠加结果来制定合理的工艺控制措施，以保证产品的制造质量。
尺寸链公差叠加分析是一项非常重要的工作，可以帮助企业提高产品
的质量和竞争力。
通过合理的公差分析和控制，可以有效地减少产品的尺
寸误差，提高产品的性能和可靠性。
因此，在产品设计和制造过程中，尺寸链公差叠加分析是一项不可忽视的工作。
