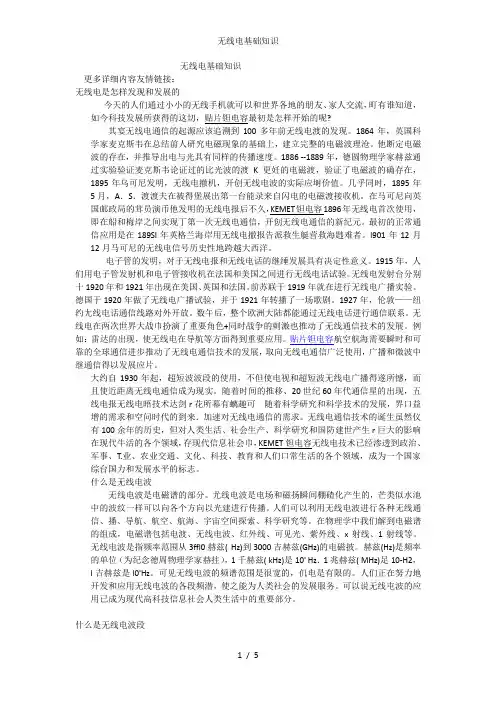

无线电基础知识更多详细内容友情链接：无线电是怎样发现和发展的今天的人们通过小小的无线手机就可以和世界各地的朋友、家人交流，町有谁知道，如今科技发展所获得的这切，贴片钽电容最初是怎样开始的呢?其宴无线电通信的起源应该追溯到100多年前无线电渡的发现。

1864年，英国科学家麦克斯韦在总结前人研究电磁现象的基础上，建立完整的电磁波理沧。

他断定电磁波的存在，并推导出电与光具有同样的传播速度。

1886 --1889年，德圆物理学家赫兹通过实验验证麦克斯韦论证过的比光波的渡K更妊的电磁渡，验证了电磁波的确存在，1895年乌可尼发明，无线电撤机，开创无线电波的实际应埘价值。

几乎同时，1895年5月，A．S．渡渡夫在被得堡展出第一台能录来自闪电的电磁渡接收机。

在马可尼向英国邮政局的茸员演币他发明的无线电报后不久，KEMET钽电容1896年无线电首次使用，即在船和梅岸之间实现丁第一次无线电通信，开创无线电通信的新纪元。

最初的正常通信应用是在189SI年英格兰海岸用无线电撤报告派救生艇营救海韪难者。

l901年12月12月马可尼的无线电信号历史性地跨越大西洋。

电子管的发明，对于无线电报和无线电话的继缍发展具有决定性意义。

1915年，人们用电子管发射机和电子管接收机在法国和美国之间进行无线电话试验。

无线电发射台分别十1920年和1921年出现在美国、英国和法国。

前苏联于1919年就在进行无线电广播实验。

德国于1920年做了无线电广播试验，并于1921年转播了一场歌剧。

1927年，伦敦——纽约尢线电话通信线路对外开放。

数午后，整个欧洲大陆都能通过无线电话进行通信联系。

无线电在两次世界大战巾扮演了重要角色+同时战争的刺激也推动了无线通信技术的发展。

例如：雷达的出现，使无线电在导航等方面得到重要应用。

贴片钽电容航空航海需要瞬时和可靠的全球通信进步推动了无线电通信技术的发展，取向无线电通信广泛使用，广播和微波中继通信得以发展应片。

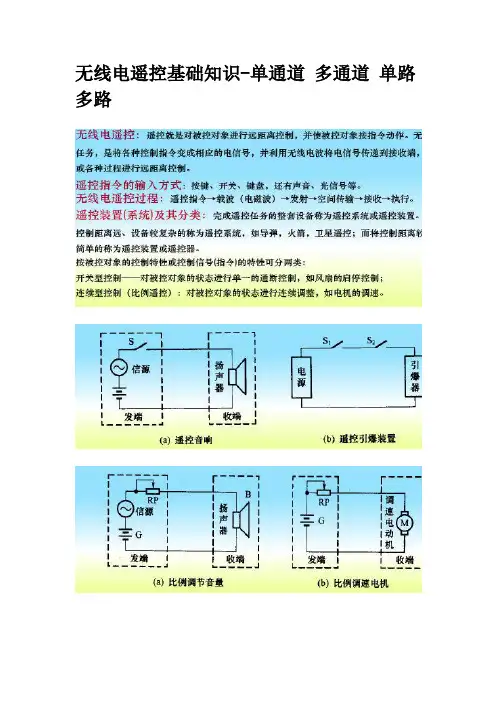

无线电遥控基础知识-单通道多通道单路多路单通道和多通道遥控：单通道：只能控制一个执行机构多通道：能控制两个，或两个以上多个执行机构的叫多通道，如遥控车，能控制前进，后退的是两通道遥控，能控制前进，后退，左转，右转的是4通道，还能控制加速的是5通道。

单路多通道：在同一时间只能发送一个遥控指令，多个遥控指令只能一个一个的发送，它的执行机构也是顺序执行的。

多路多通道：在同一时时间能执行两个或两个以上的动作机构。

如遥控小车，在前进的同时转弯就需要两路遥控。

例如：某遥控系统有可以发出8个控制指令（相应的执行机构就有8个不同动作，发射机相应发出8个不同信号），但同时只能发出3个控制指令（执行机构同时进行3个动作），则该遥控系统为3路8通道遥控。

频分制遥控：将遥控指令信号，加载到多个音频信号上，然后再调制到高频载波上，通过天线发送出去频分制单路遥控：在同一时间只能有一个开关被按下，不同的按键按下，产生不同的音频信号，用不同的音频信号作为一个控制指令，控制相应的执行机构。

频分制多路遥控时分多路遥控是利用时间的正交性，即以时间作为信号分割的参量，使各路信号各占一小段时间（常称为时隙)，并在时间轴上互不重叠。

它利用不同时隙来传送不同路的遥控信号。

优点如下：①在时分多路电路中，各路信号的编码与译码、多路信号的汇合与分路均采用数字电路，比颇分多路采用的模拟滤波器、选频器进行分路要简单、可靠，且体积小、重量轻。

②在频分多路装置中，由于电路和传输通道的非线性，易产生交替失真和高次谐波，易引起路间串扰；而在时分多路装置中，多采用数字集成器件，相对于使用模拟器件的非线性失真要小得多。

时分制多路多通道遥控：。

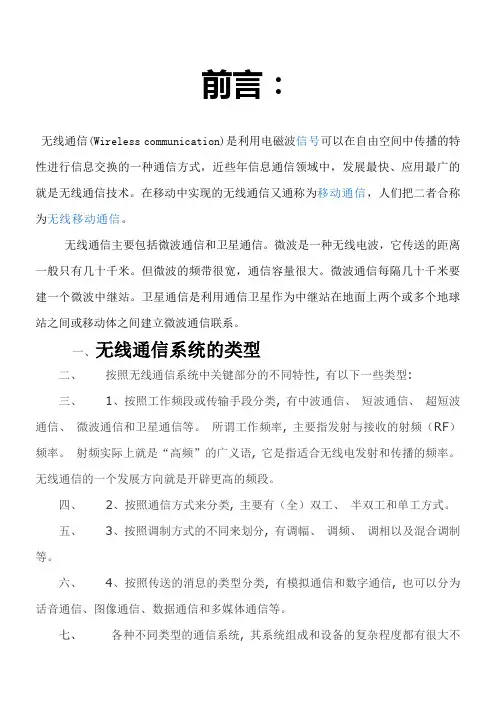

前言：无线通信(Wireless communication)是利用电磁波信号可以在自由空间中传播的特性进行信息交换的一种通信方式，近些年信息通信领域中，发展最快、应用最广的就是无线通信技术。

在移动中实现的无线通信又通称为移动通信，人们把二者合称为无线移动通信。

无线通信主要包括微波通信和卫星通信。

微波是一种无线电波，它传送的距离一般只有几十千米。

但微波的频带很宽，通信容量很大。

微波通信每隔几十千米要建一个微波中继站。

卫星通信是利用通信卫星作为中继站在地面上两个或多个地球站之间或移动体之间建立微波通信联系。

一、无线通信系统的类型二、按照无线通信系统中关键部分的不同特性, 有以下一些类型:三、1、按照工作频段或传输手段分类, 有中波通信、短波通信、超短波通信、微波通信和卫星通信等。

所谓工作频率, 主要指发射与接收的射频（RF）频率。

射频实际上就是“高频”的广义语, 它是指适合无线电发射和传播的频率。

无线通信的一个发展方向就是开辟更高的频段。

四、2、按照通信方式来分类, 主要有（全）双工、半双工和单工方式。

五、3、按照调制方式的不同来划分, 有调幅、调频、调相以及混合调制等。

六、4、按照传送的消息的类型分类, 有模拟通信和数字通信, 也可以分为话音通信、图像通信、数据通信和多媒体通信等。

七、各种不同类型的通信系统, 其系统组成和设备的复杂程度都有很大不同。

但是组成设备的基本电路及其原理都是相同的, 遵从同样的规律。

本书将以模拟通信为重点来研究这些基本电路, 认识其规律。

这些电路和规律完全可以推广应用到其它类型的通信系统。

八、无线通信系统的基本工作原理无线通信系统组成框图各部分作用：1信息源：提供需要传送的信息2变换器：待传送的信息（图像、声音等）与电信号之间的互相转换3发射机：把电信号转换成高频振荡信号并由天线发射出去4传输媒质：信息的传送通道（自由空间）5接收机：把高频振荡信号转换成原始电信号6受信人：信息的最终接受者九、发送设备的基本原理和组成1. 无线通信存在的问题信号直接以电磁波形式从天线辐射出去，存在以下问题：1）无法制造合适尺寸的天线。

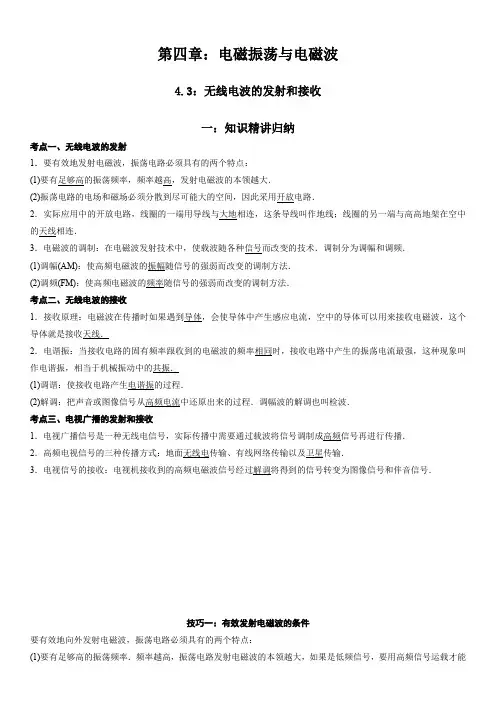

第四章：电磁振荡与电磁波4.3：无线电波的发射和接收一：知识精讲归纳考点一、无线电波的发射1．要有效地发射电磁波，振荡电路必须具有的两个特点：(1)要有足够高的振荡频率，频率越高，发射电磁波的本领越大．(2)振荡电路的电场和磁场必须分散到尽可能大的空间，因此采用开放电路．2．实际应用中的开放电路，线圈的一端用导线与大地相连，这条导线叫作地线；线圈的另一端与高高地架在空中的天线相连．3．电磁波的调制：在电磁波发射技术中，使载波随各种信号而改变的技术．调制分为调幅和调频．(1)调幅(AM)：使高频电磁波的振幅随信号的强弱而改变的调制方法．(2)调频(FM)：使高频电磁波的频率随信号的强弱而改变的调制方法．考点二、无线电波的接收1．接收原理：电磁波在传播时如果遇到导体，会使导体中产生感应电流，空中的导体可以用来接收电磁波，这个导体就是接收天线．2．电谐振：当接收电路的固有频率跟收到的电磁波的频率相同时，接收电路中产生的振荡电流最强，这种现象叫作电谐振，相当于机械振动中的共振．(1)调谐：使接收电路产生电谐振的过程．(2)解调：把声音或图像信号从高频电流中还原出来的过程．调幅波的解调也叫检波．考点三、电视广播的发射和接收1．电视广播信号是一种无线电信号，实际传播中需要通过载波将信号调制成高频信号再进行传播．2．高频电视信号的三种传播方式：地面无线电传输、有线网络传输以及卫星传输．3．电视信号的接收：电视机接收到的高频电磁波信号经过解调将得到的信号转变为图像信号和伴音信号．技巧一：有效发射电磁波的条件要有效地向外发射电磁波，振荡电路必须具有的两个特点：(1)要有足够高的振荡频率．频率越高，振荡电路发射电磁波的本领越大，如果是低频信号，要用高频信号运载才能将其更有效地发射出去．(2)采用开放电路．采用开放电路可以使振荡电路的电磁场分散到尽可能大的空间，如图2.图22．调制(1)概念：把要传递的信号“加”到高频等幅振荡电流上，使载波随各种信号而改变.(2)调制的分类①调幅：使高频电磁波的振幅随信号的强弱而改变的调制技术，如图3所示．图3②调频：使高频电磁波的频率随信号的强弱而改变的调制技术，如图4所示．二：考点题型归纳题型一：电磁波的发射和接收1．（2023秋·江西上饶·高二统考期末）无线电波可以用于广播及其他信号的传输。

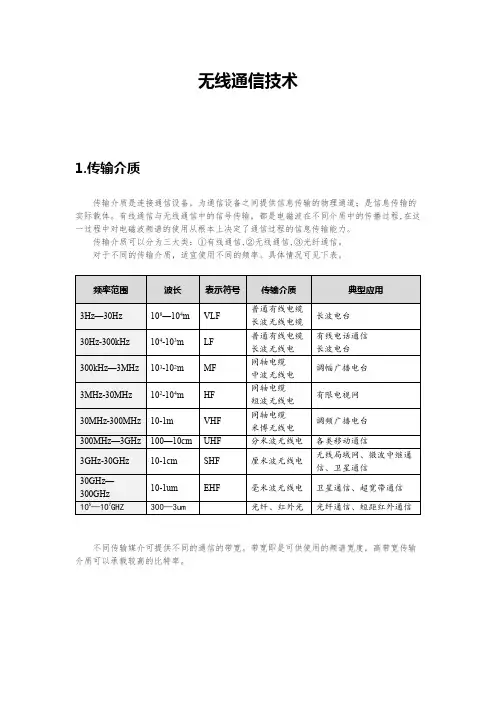

无线通信技术1.传输介质传输介质是连接通信设备，为通信设备之间提供信息传输的物理通道；是信息传输的实际载体。

有线通信与无线通信中的信号传输，都是电磁波在不同介质中的传播过程,在这一过程中对电磁波频谱的使用从根本上决定了通信过程的信息传输能力。

传输介质可以分为三大类：①有线通信,②无线通信,③光纤通信。

对于不同的传输介质，适宜使用不同的频率。

具体情况可见下表。

不同传输媒介可提供不同的通信的带宽。

带宽即是可供使用的频谱宽度，高带宽传输介质可以承载较高的比特率。

2无线信道简介信道又指“通路”，两点之间用于收发的单向或双向通路。

可分为有线、无线两大类。

无线信道相对于有线信道通信质量差很多.有限信道典型的信噪比约为46dB，(信号电平比噪声电平高4万倍).无限信道信噪比波动通常不超过2dB,同时有多重因素会导致信号衰落（骤然降低）.引起衰落的因素有环境有关.2.1无线信道的传播机制无线信道基本传播机制如下：①直射：即无线信号在自由空间中的传播；②反射：当电磁波遇到比波长大得多的物体时，发生反射，反射一般在地球表面,建筑物、墙壁表面发生；③绕射：当接收机和发射机之间的无线路径被尖锐的物体边缘阻挡时发生绕射；④散射：当无线路径中存在小于波长的物体并且单位体积内这种障碍物体的数量较多的时候发生散射。

散射发生在粗糙表面、小物体或其它不规则物体上，一般树叶、灯柱等会引起散射。

2.2无线信道的指标（1)传播损耗:包括以下三类。

①路径损耗：电波弥散特性造成,反映在公里量级空间距离内，接收信号电平的衰减（也称为大尺度衰落）；②阴影衰落：即慢衰落，是接收信号的场强在长时间内的缓慢变化，一般由于电波在传播路径上遇到由于障碍物的电磁场阴影区所引起的；③多径衰落:即快衰落，是接收信号场强在整个波长内迅速的随机变化，一般主要由于多径效应引起的.（2）传播时延：包括传播时延的平均值、传播时延的最大值和传播时延的统计特性等；(3）时延扩展：信号通过不同的路径沿不同的方向到达接收端会引起时延扩展，时延扩展是对信道色散效应的描述;(4）多普勒扩展：是一种由于多普勒频移现象引起的衰落过程的频率扩散，又称时间选择性衰落，是对信道时变效应的描述；(5)干扰：包括干扰的性质以及干扰的强度。

第三章 MF/HF单边带通信设备第一节电波与天线的基本知识GMDSS系统中，无论是地面系统还是空间系统，都属于无线电通信系统，任何无线电通信系统都包括发射端、接收端、传输信道三全环节，其中无线电波的传播对通信质量有重大的影响，作为通信人员首先应了解无线电波的传播规律。

一、无线电波的基本概念1、无线电波的产生与传播无线电波实质上就是一种电磁波：频率10Hz~1023Hz2、波长、速度、频率的关系λf=c3、无线电波的波段划分二、无线电波的传播途径及其特点1、地波传播沿地表面绕射传播的波：传播距离与频率有关，波长越长，距离越远与地表导电性有关稳定性好，基本不受气候条件影响2、空间传播在地表面上空至少一个波长以上的空间传播3、电离层传播（天线）通过电离层传播：不稳定，有衰落现象；存在盲区（寂静区）三、常用船舶天线1、天线基本理论（1）天线的方向性（2）天线的效率（3）天线的辐射电阻（4）天线的电流分布2、船舶常用天线介绍（1）T型（2）倒L型（3）直立桅杆式天线（4）鞭状天线第三章MF/HF单边带通信设备一、MF/HF单边带通信设备概述GMDSS系统是原有遇险系统的自然发展，是在原有的MF/HF/VHF通信系统进行改造而形成的，在GMDSS系统中，MF/HF不仅要完成无线电话业务，而且还要完成遇险报警，搜救协调通信，搜救现场通信及日常通信，为了保证GMDSS地面通信系统各种功能的实现。

对MF/HF设备提出新的要求：1、设备应形成组合式结构2、设备应有一个合理的操作程序，最重要的是：自动报警；自动值守；自动通信；技术上收发信机能遥控；有频率扫描及频率预置功能，能自动调谐。

3、开机1分钟就能工作，频率转换时间不超过15S4、可靠性高，能连续工作24小时5、发射类型增加了J2B或F1B发射种类：由三个符号组成的第一个符号：主载波调制的种类例：J：单边带抑制载波；第二个符号：调制载波的信号性质“1”：无调制副载波长包含数字信息的单信道“2”、有调调制副载波长包含数字信息的单信道“3”、包含有模拟信息的单信道第三个符号：表示所发射的信息种类B：自动接收电报E：电话C：传真二、通信的一般概念信息源——发射设备——信道——接收设备——接收终端三、单边带信号的特点1、调幅波ωc ωc+ Ωωc- Ω讨论：信息包含在两个边带中包含信息部分和不含信息部分的比例B=2Ω调幅波的包络与调制信号的波形完全一样结论：为了减小功率浪费，只用单边带，就能满足通信的整个过程。
