无线电测向基础知识共49页文档

无线电测向基本技术无线电测向运动作为一项科技体育竞技项目，同其它竞技体育项目一样，具有鲜明的竞技特征。

具体来说，一是参加者必须共同遵守统一的竞赛规则，二是竞赛活动表现出强烈的竞争特点，三是每一个参加者在赛前和竞赛过程中要采取一系列措施，力求使自己的体力、智力、技术在比赛中得到最好的表现和发挥，以创造优异成绩，压倒对手，夺取胜利。

竞技体育的这些特点表明它不同于娱乐和游戏，也不同于健身体育和康复体育。

它要求参加者从事系统的科学的训练，全面掌握各种技术,锻炼并提高自己的体力和智力去适应运动竞赛的需要。

无疑，技术训练是任何一项科技体育运动员训练的重要内容之一。

一、无线电测向技术的内容无线电测向运动对参加者的运动素质的要求无疑是很高的。

以往曾有人以为，只要运动素质发展全面，体力充沛，跑得快，便可以成为优秀测向运动员。

近几年，随着竞赛规则的修改，测向技术及相关理论的发展，特别是通过历年优秀运动员的观察和统计结果的分析，使越来越多的测向运动爱好者转而赞同这样一种观点：运动素质是运动和发挥技术、提高运动成绩的基础，测向技术水平才是创造优异成绩的关键。

在本课里，将按起点技术、途中技术、近台区技术、地形学知识的顺序，向大家介绍无线电测向的各种技术。

第四讲再介绍技术训练的方法。

在学习有关技术，投入训练之前，先粗略地了解一下无线电测向技术构成是有好处的。

知道了总的轮廓，在学习一个单项技术时，可以了解它在整体技术中所处的地位；在学习一项综合技术（例如近台区测向）时，可以知道它是由哪些基本技术或单项技术所构成。

这样，既可以提高运动员参加枯燥的基本技术训练的自觉性，也有助于教练员把训练安排得更合理、更系统。

无线电测向技术如果以竞赛过程的先后分，可以划为以下三项：（1）起点测向包括起点前技术、起点测向、离开起点三部分。

（2）途中测向包括首找台及找台顺序的确定、到位技术、途中跑及道路选择三部分。

（3）近台区测向近台区测向包含内容较多，许多基本技术和单项技术都可能在近台区得到综合运用。

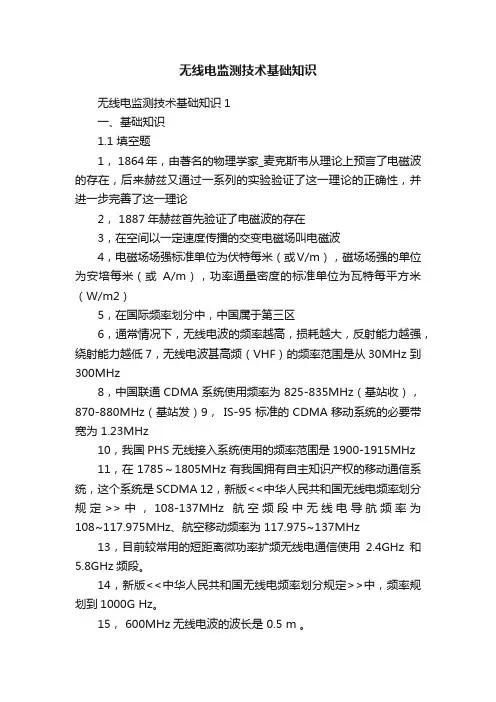

无线电监测技术基础知识无线电监测技术基础知识1一、基础知识1.1 填空题1， 1864年，由著名的物理学家_麦克斯韦从理论上预言了电磁波的存在，后来赫兹又通过一系列的实验验证了这一理论的正确性，并进一步完善了这一理论2， 1887年赫兹首先验证了电磁波的存在3，在空间以一定速度传播的交变电磁场叫电磁波4，电磁场场强标准单位为伏特每米（或V/m），磁场场强的单位为安培每米（或A/m），功率通量密度的标准单位为瓦特每平方米（W/m2）5，在国际频率划分中，中国属于第三区6，通常情况下，无线电波的频率越高，损耗越大，反射能力越强，绕射能力越低7，无线电波甚高频（VHF）的频率范围是从30MHz 到300MHz8，中国联通CDMA系统使用频率为825-835MHz（基站收），870-880MHz（基站发）9，IS-95标准的CDMA移动系统的必要带宽为 1.23MHz10，我国PHS无线接入系统使用的频率范围是1900-1915MHz11，在1785～1805MHz有我国拥有自主知识产权的移动通信系统，这个系统是SCDMA 12，新版<<中华人民共和国无线电频率划分规定>>中，108-137MHz航空频段中无线电导航频率为108~117.975MHz、航空移动频率为 117.975~137MHz13，目前较常用的短距离微功率扩频无线电通信使用2.4GHz和5.8GHz频段。

14，新版<<中华人民共和国无线电频率划分规定>>中，频率规划到1000G Hz。

15， 600MHz无线电波的波长是 0.5 m 。

16， 0dBW= 30 dBm，1V＝0 dBv= 60 dBmv= 120 dBμV17，f0=2f1－f2是三阶一型互调，f0=f1+f2－f3是三阶二型互调。

18，当R = 50Ω 时，20dBmV= -27 dBm。

如果阻抗是75Ω，则应为-29 dBm。

无线电测向运动做为〜项克技体育项日，同其它克技体育项目一样，具有鮮朗的克技特征。

具体来说，一是参加者必、须共同連守统一的克癱规则，二是克界活动表现出强烈的克争特点，三是每一个参加者在躱前和克癱过程中要采取一糸列措施，力求使自己的体力、智力、技术在比界中得到最好的表现和发挥，以创凌优异成绩，庄倒对手，夺取胜利。

克技体育的这些特点表朗它不同于娱乐和游戏，也不同于健身体育和康复体育。

它要求参加者从事糸统的科学的训练，全面拿握各种技术,锻炼并提嵩自己的体力和智力去适应运动克癱的需要。

无賤，技术训练是任何一项克技体育运动员训练的重要彖之一。

无线电测向运动对参加者的运动素质的要求无疑是很為的。

以往曾有人以为，只要运动素质发畏全面，体力充沛，跑得快，便可以成为优秀测向运动员。

近几年，随着克赛规则的修改，测向技术及相关理论的发很，特别是通过历年优秀运动员的观疼和统计结果的分析，使越来越多的测向运动爱好者转而赞同这样一种观点：运动素质是运动和发挥技术、提需运动成绩的基础，测向技术水平才是创凌优异成绩的关键。

在这一章里，将•按起点技术、途术、近台区技术、地形学知识的顺序，向读者介绍无线色测向的各种技术。

下一章再介绍技术训练的方法。

往学习有关技术，投入训练之前，先粗略地了鮮一下无线电测向技术构成是有好处的。

知道了总的轮廊，在学习一个单项技术时，可以了鮮它莊整体技术中所处的地住；在学习一项综合技术(例如近台区测向丿时，可以知道它是由哪些基本技术或单项技术所构成。

这样，既可以提需运动员参加枯燥的基本技术训练的自觉性，也有助于教练员把训练安排得更合理、更纟统。

无线电测向技术如果以克癱过程的先后分，可以划为以下三项：(1丿起.点测向包括起点前技术、起.点测向、禽开起.点三部分。

(2)變中测向包括耆找台及找台顺序的确定、到住技术、途中跑及道路选择三部分。

(3)近台区测向近台区测向包含彖较多，许多基本技术和单项技术都可能在近台区得到综合运用。

无线电测向原理人们常用“狐狸的尾巴藏不住”这句话来形容秘密事物的破绽之处。

隐蔽电台也有一条藏不住的尾巴－发射天线，因为无论将电台如何隐蔽，天线终究要伸向空间。

因此，运动员可依靠手中测向机的指引，将隐蔽电台找到。

由此看来，无论是发射机或测向机都有一个极其重要的组成部分，即天线。

天线是一个能量转换器，它可将发射机馈给的高频电能转换为向空间辐射的电磁能，也可将空间传播的电磁能转换为高频电能输送到接收机。

前者称为发射天线，后者称为接收天线。

常用的天线有直立天线、环形天线、磁性天线、八木天线等。

磁性天线就是将线圈绕在铁氧体制成的磁棒上，160米和80米波段测向机多采用这种天线。

磁性天线的工作原理：“双向”测定：在用小型晶体管收音机收听中波广播时，常常会有这样的现象：收音机在某个方向时声音小，转动一个角度后，声音却变大了。

其原因就在于收音机采用了具有方向性的天线――磁性天线。

测向时，运动员借助测向机的磁性天线以及与它们相配合的直立天线来确定电台的方向。

磁性天线平行于地面放置，并接收垂直极化波；电波从左向右传播，其磁场方向（图中虚线所示）必定垂直于电波传播方向并与地面平行；磁棒轴线与电波传播方向的夹角为θ。

则磁性天线的输出感应电势E磁随θ的变化而变化。

当磁棒轴线对准电台，磁棒轴线与电波传播方向平行（θ=0°、θ=180°），磁场方向与磁棒轴线垂直，即磁力线与天线线圈截面平行，磁力线无法顺着磁棒穿过线圈，线圈中没有变化的磁力线，线圈感应电势为零，即e磁=0。

耳机声音最小，甚至完全没有声音，此时磁性天线正对着电台的那个面，称小音面或小音点、哑点；当磁棒轴线与电台的面成一定的角度，磁场方向也与磁棒成一定的角度，会有部分磁力线穿过线圈，线圈中有一定感应电势输出，即e磁为某一定值，耳机声音不是最小，音量会随着角度的变化而变化。

所以，在测向运动中，只要旋转测向机的磁性天线，找出“哑点”（或小音点），发射台必定位于磁棒轴线所指的直线上，也就是说，利用磁性天线可确定电台所在的直线，但不能确定在直线的哪一边，这就是通常所说的测“双向”。

1 无线电测向基础1.1 示向度为了确定某个目标的方位,必须确定连接该目标至已知坐标的点的直线同某个起始方向(起始线之间的夹角。

例如,在点X 上有一个须要确定方位的目标,而点A 的地理坐标已知,那么,点X 和点A 的连线同地理正北方向之间的夹角A a 称为示向度(图1-1。

这就是说,示向度是以已知地理坐标的观测点A 的地球子午线的指北方向沿顺针方向旋转至点A 与被测目标连线所转过的角度。

其取值范围:0≤示向度<360°。

无线电测向是用无线电技术手段确定来波..的示向度。

请注意,无线电测向设备所测定的是来波..的示向度(到达角,由于电波传播中可能出现的不正常现象会导致其等相位面畸变,因而来波的到达角未必是其辐射源所在的方位。

图1-1 测向与定位1.2 交会定位只在一个已知地理坐标的点测向,只能得到一条方位线,而不能得到一个定位点。

为了实现定位,必须产生两条或两条以上相互独立的方位线。

例如,点X 有一个须要确定位置的目标,而点A 与点B 的地理坐标已知,那么,由点A 和点B 测得示向度A a 和B a 与相应的方位线A LOP 和B LOP ,方位线A LOP 与B LOP 的交点,就认为是目标位置(图1-1。

如果用n 条方位线交会定位,那么,由于测向误差的影响,在目标真实位置W 周围将得出最多可达m 个交会点。

m 由下式得出:21(-=n n m (1-1a式中,n ——用于交会定位的方位线的条数。

目标真实位置w 仅以一定的概率位于这些交点所构成的多边形内。

这个概率121--=n n n p (1-2式中,n ——用于交会定位的方位线的条数。

n p 随着用于交会定位的方位线的条数的增多而增大。

表1-1是根据式(1-2制得的。

表1-1 目标位于方位线交点多边形内的概率与方位线条数的关系1.3 电磁波电磁场是相互联系着的电场与磁场的总和。

由发射天线辐射出来的无线电波的电磁场是行波场:电磁场的相位随着电波传播的路程成比例地变化,而幅度变化比较小。

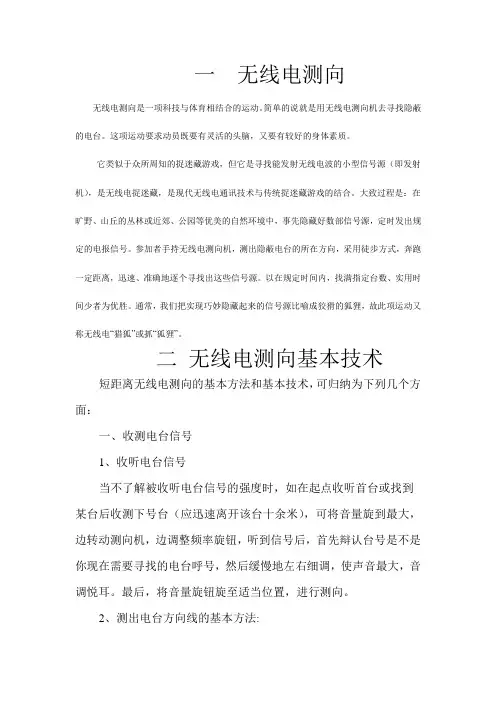

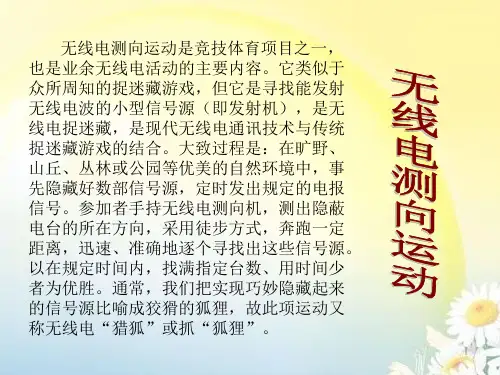

一无线电测向无线电测向是一项科技与体育相结合的运动。

简单的说就是用无线电测向机去寻找隐蔽的电台。

这项运动要求动员既要有灵活的头脑，又要有较好的身体素质。

它类似于众所周知的捉迷藏游戏，但它是寻找能发射无线电波的小型信号源（即发射机），是无线电捉迷藏，是现代无线电通讯技术与传统捉迷藏游戏的结合。

大致过程是：在旷野、山丘的丛林或近郊、公园等优美的自然环境中，事先隐藏好数部信号源，定时发出规定的电报信号。

参加者手持无线电测向机，测出隐蔽电台的所在方向，采用徒步方式，奔跑一定距离，迅速、准确地逐个寻找出这些信号源。

以在规定时间内，找满指定台数、实用时间少者为优胜。

通常，我们把实现巧妙隐藏起来的信号源比喻成狡猾的狐狸，故此项运动又称无线电“猎狐”或抓“狐狸”。

二无线电测向基本技术短距离无线电测向的基本方法和基本技术，可归纳为下列几个方面：一、收测电台信号1、收听电台信号当不了解被收听电台信号的强度时，如在起点收听首台或找到某台后收测下号台（应迅速离开该台十余米），可将音量旋到最大，边转动测向机，边调整频率旋钮，听到信号后，首先辩认台号是不是你现在需要寻找的电台呼号，然后缓慢地左右细调，使声音最大，音调悦耳。

最后，将音量旋钮旋至适当位置，进行测向。

2、测出电台方向线的基本方法:(1)80米波段测向的基本方法：单向—双向法：按下单向开关，使本机大音面作环向扫动，同时旋转频率钮，当耳机内出现需要测收的电台信号且声音最大时，测向机大音面所指方向即为电台方向。

这一过程称测单向。

由于大音面是一个较大的扇面，难以准确地确定电台方向线，因此在单向测完后要松开单向开关，用磁性天线的小音点（即磁棒）对着电台并左右摆动，声音最小时磁棒所指方向，即为电台的准确方向。

后面的这个过程称为测双向。

双向—单向法：先不按单向开关，用磁性天线收到电台信号后，水平旋转测向机，找出小音点（或称哑点线）获得电台所在直线，然后按下单向开关并转动测向机90°，在此位置上，反复迅速的旋转测向机180°，比较声音大小，声音大时，本机单向大音面所指的方向，即为电台的方向。

1 无线电测向基础1.1 示向度为了确定某个目标的方位,必须确定连接该目标至已知坐标的点的直线同某个起始方向(起始线之间的夹角。

例如,在点X 上有一个须要确定方位的目标,而点A 的地理坐标已知,那么,点X 和点A 的连线同地理正北方向之间的夹角A a 称为示向度(图1-1。

这就是说,示向度是以已知地理坐标的观测点A 的地球子午线的指北方向沿顺针方向旋转至点A 与被测目标连线所转过的角度。

其取值范围:0≤示向度<360°。

无线电测向是用无线电技术手段确定来波..的示向度。

请注意,无线电测向设备所测定的是来波..的示向度(到达角,由于电波传播中可能出现的不正常现象会导致其等相位面畸变,因而来波的到达角未必是其辐射源所在的方位。

图1-1 测向与定位1.2 交会定位只在一个已知地理坐标的点测向,只能得到一条方位线,而不能得到一个定位点。

为了实现定位,必须产生两条或两条以上相互独立的方位线。

例如,点X 有一个须要确定位置的目标,而点A 与点B 的地理坐标已知,那么,由点A 和点B 测得示向度A a 和B a 与相应的方位线A LOP 和B LOP ,方位线A LOP 与B LOP 的交点,就认为是目标位置(图1-1。

如果用n 条方位线交会定位,那么,由于测向误差的影响,在目标真实位置W 周围将得出最多可达m 个交会点。

m 由下式得出:21(-=n n m (1-1a式中,n ——用于交会定位的方位线的条数。

目标真实位置w 仅以一定的概率位于这些交点所构成的多边形内。

这个概率121--=n n n p (1-2式中,n ——用于交会定位的方位线的条数。

n p 随着用于交会定位的方位线的条数的增多而增大。

表1-1是根据式(1-2制得的。

表1-1 目标位于方位线交点多边形内的概率与方位线条数的关系1.3 电磁波电磁场是相互联系着的电场与磁场的总和。

由发射天线辐射出来的无线电波的电磁场是行波场:电磁场的相位随着电波传播的路程成比例地变化,而幅度变化比较小。

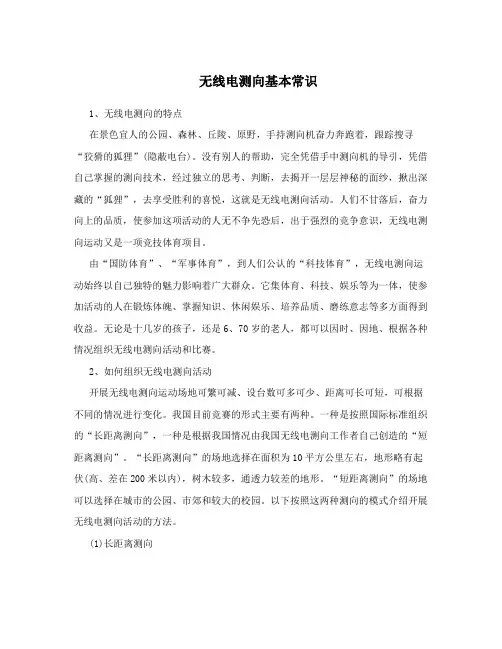

无线电测向基本常识1、无线电测向的特点在景色宜人的公园、森林、丘陵、原野，手持测向机奋力奔跑着，跟踪搜寻“狡猾的狐狸”(隐蔽电台)。

没有别人的帮助，完全凭借手中测向机的导引，凭借自己掌握的测向技术，经过独立的思考、判断，去揭开一层层神秘的面纱，揪出深藏的“狐狸”，去享受胜利的喜悦，这就是无线电测向活动。

人们不甘落后，奋力向上的品质，使参加这项活动的人无不争先恐后，出于强烈的竞争意识，无线电测向运动又是一项竞技体育项目。

由“国防体育”、“军事体育”，到人们公认的“科技体育”，无线电测向运动始终以自己独特的魅力影响着广大群众。

它集体育、科技、娱乐等为一体，使参加活动的人在锻炼体魄、掌握知识、休闲娱乐、培养品质、磨练意志等多方面得到收益。

无论是十几岁的孩子，还是6、70岁的老人，都可以因时、因地、根据各种情况组织无线电测向活动和比赛。

2、如何组织无线电测向活动开展无线电测向运动场地可繁可减、设台数可多可少、距离可长可短，可根据不同的情况进行变化。

我国目前竞赛的形式主要有两种。

一种是按照国际标准组织的“长距离测向”，一种是根据我国情况由我国无线电测向工作者自己创造的“短距离测向”。

“长距离测向”的场地选择在面积为10平方公里左右，地形略有起伏(高、差在200米以内)，树木较多，通透力较差的地形。

“短距离测向”的场地可以选择在城市的公园、市郊和较大的校园。

以下按照这两种测向的模式介绍开展无线电测向活动的方法。

(1)长距离测向正式比赛设5部隐蔽电台，1—5号台的呼号是MOE、MOI、MOS、MOH、MO5，按照顺序循环发射，每次工作一分钟。

终点信标台呼号为MO，均拍发摩尔斯电码。

各隐蔽台距起点的直线距离不小于750米，各台之间不小于400米。

运动员自己确定找台顺序，最佳台序的直线距离为4—7公里。

运动员实际跑的距离约6—10公里。

参加比赛的运动员统一到达起点，在预备区内准备和休息，测向机交裁判员集中保管。

每5分钟出发一批运动员，每人的出发批次在赛前抽签确定。
