华工教育2020年《模拟电子技术》随堂练习参考答案

1. 自然界中的物质不是按照导电性能分类的是（）。

A．导体B．绝缘体C．半导体D．单向导电PN结展参考答案：D2.(单选题)2. 电子体温计是利用半导体的（）电子器件来测量体温。

A.热敏性B.光敏性C.掺杂性D.单向导电性参考答案：A3.(单选题)3. 太阳能电池是利用半导体的（）特性制造成器件。

A.热敏性B.光敏性C.掺杂性D.单向导电性参考答案：B4.(单选题)4. 各种半导体器件是利用半导体的（）特性制造成器件。

A.热敏性B.光敏性C.掺杂性D.单向导电性答题： A. B. C. D. （已提交）参考答案：C问题解析：5.(单选题)5. 半导体的导电能力( )。

A. 与导体相同B. 与绝缘体相同C. 介乎导体和绝缘体之间D. 常温下非常高答题： A. B. C. D. （已提交）参考答案：C问题解析：6.(单选题)6. 将PN结加适当的正向电压时，空间电荷区将( )。

A. 变窄B.变宽C.基本不变D.不确定答题： A. B. C. D. （已提交）参考答案：A7.(单选题)7. 二极管的死区电压随环境温度的升高而( )。

A. 增大B.减小C.基本不变D.不确定答题： A. B. C. D. （已提交）参考答案：B问题解析：8.(单选题)8.二极管完全导通时在二极管两端存在正向导通压降，硅二极管正向导通压降为（）。

A.0.1~0.3VB.0.3~0.5VC. 0.6~0.7VD. 0.7~1V答题： A. B. C. D. （已提交）参考答案：C问题解析：9.(单选题)9. 二极管电路如图1-1所示，二极管D1、D2为理想二极管，判断图中二极管工作状态（）。

A. D1和D2都导通B. D1和D2都截止C. D1导通，D2截止D. D1截止，D2导通答题： A. B. C. D. （已提交）参考答案：C问题解析：10.(单选题)10. 二极管电路如图1-2所示，二极管为硅二极管，二极管的工作状态是（）。

参考答案：A. B. C. D. 参考答案：A. B. C. D. 参考答案：参考答案：A. B. C. D. 参考答案：参考答案：A. B. C. D.参考答案：9.(单选题)9. 二极管电路如图1-1所示，二极管D1、D2为理想二极管，判断图中二极管工作状态（）。

A. D1和D2都导通B. D1和D2都截止C. D1导通，D2截止D. D1截止，D2导通答题： A. B. C. D. （已提交）参考答案：C问题解析：10.(单选题)10. 二极管电路如图1-2所示，二极管为硅二极管，二极管的工作状态是（）。

A. 正向导通B.反向截止C. 反向击穿D.电流为零答题： A. B. C. D. （已提交）参考答案：A问题解析：A. 电流正常B.电流过大使管子烧坏C. 反向击穿D.电流为零答题： A. B. C. D. （已提交）参考答案：B问题解析：12.(单选题)12. 电路如图1-4所示，二极管是硅管，死区电压是0.7V，电路中的U0值是（）。

A. 20.7VB.19.3VC. 10VD. -10.7V答题： A. B. C. D. （已提交）参考答案：D问题解析：13.(单选题)13.电路如图1-5所示，二极管导通电压UD约为0.7V。

当开关S断开时输出电压UO数值是( )。

A. 18VB. 6.7VC. 6VD. 5.3V答题： A. B. C. D. （已提交）14.(单选题)14.电路如图1-6所示，二极管导通电压UD约为0.7V。

当开关S闭合时输出电压UO数值是( )。

A. 18VB. 12VC. 6.7VD. 5.3V答题： A. B. C. D. （已提交）参考答案：B问题解析：15.(单选题)15.电路如图1-7所示，设二极管均为理想元件，当输入电压时，输出电压最大值是( )。

A. 15VB.10VC. 5VD. -5V答题： A. B. C. D. （已提交）参考答案：C问题解析：16.(单选题)答题： A. B. C. D. （已提交）参考答案：C问题解析：参考答案：A. B. C. D.参考答案：答题： A. B. C. D. （已提交）参考答案：D问题解析：20.(单选题)20.电路如图1-10所示，其中限流电阻R=2KΩ，硅稳压管DZ1、DZ2的稳定电压UZ1、UZ2分别为6V和8V，正向压降为0.7V，动态电阻可以忽略。

第1章常用半导体器件A. B. D.参考答案：CA. B. C. D.参考答案：BA. B. D.参考答案：Cui=10sin tVA. B. C. D.参考答案：CA. B. D.参考答案：D稳定电压与相应电流稳压管端电压变化量UZ与相应电流变化量IZA. B. C. D.参考答案：BA. B. D.参考答案：BA. B. D.参考答案：AA. B. D. 参考答案：BA. B. C. D. 参考答案：C是指A. B. D. 参考答案：BA. B.C.A. B. C. D.A. B. D.参考答案：BA. B. C. D.参考答案：B约A. B. D. 参考答案：CA. B. C. D. 参考答案：AA. B. D. 参考答案：BA. B. D. 参考答案：C.A. B. D. 参考答案：AA.6VB.0VC.0.6VD.5.3VA. B. C. D. 参考答案：AA. B. D.参考答案：CA. B. C. D.参考答案：A确定电压放大倍数A. B. D.参考答案：C管子的值太小电路电源电压太高偏置电阻太小偏置电阻太大A. B. C. D. 参考答案：CA. B. D. 参考答案：CA. B. C. D. 参考答案：AA. B. D.参考答案：AA. B. D.参考答案：BA. B. D.参考答案：B第二级的基极电流随之而改变(..)第二级的静态电流不改变但要改变A. B. C. D.参考答案：BA. B. C. D. 参考答案：CA. B. D. 参考答案：AA. B. C. D. 参考答案：AA. B. D. 参考答案：BA. B. C. D.参考答案：DA. B. D.参考答案：BA. B. C. D.参考答案：AA. B. D.参考答案：CA. B. C. D.参考答案：D.时的输出电压A. B. D.参考答案：DA. B. D. 参考答案：CA. B. D. 参考答案：AA. B. D. 参考答案：AA. B. D. 参考答案：BA. B. C. D. 参考答案：CA. B. D. 参考答案：BA. B. D. 参考答案：CA. B. D. 参考答案：BA. B. D. 参考答案：CB.A. B. D.参考答案：C若将源极旁路电容去掉A. B. C. D.参考答案：B约几十微法大于 C.小得多A. B. D.参考答案：C等于A. C.A. B. D. 参考答案：AA. B. D. 参考答案：BA. B. C. D. 参考答案：AA. B. D. 参考答案：AA. B. D. 参考答案：CA. B. D. 参考答案：AA. B. C. D. 参考答案：BA. B. D. 参考答案：CA. B. C. D.参考答案：C.A. B. C.A. B. D.参考答案：D一个正弦波振荡器的开环电压放大倍数为.A. B. C.A. B. C. D.参考答案：C反馈电压反馈电压反馈电压A. B. D.参考答案：C一个正弦波振荡器的反馈系数.开环电压放大倍数必须等于A. B. C.A. B. C. D.参考答案：C答题： A. B. C. D.A. B. D.参考答案：BA. B. C. D.参考答案：CA. B. D.参考答案：AA. B. C. D.参考答案：B..消耗的功率为A. D.A. B. D.参考答案：BA. B. C. D.A. B. D. 参考答案：CA. B. C. D. 参考答案：CA. B. D.参考答案：A.弦信号A. B. D.参考答案：AA. B. D.参考答案：CA. B. C. D.参考答案：CA. B. D.参考答案：CA. B. C. D.参考答案：A≤0.2sin出A.12sin V C.A. B. D.参考答案：CA. B. C. D.A. B. C. D.参考答案：B静态时电容两端的电压等于A. B. C. D.A. B. C. D.参考答案：BA. B. D.参考答案：B设变压器副边电压有效值为.输出电流平均值为。

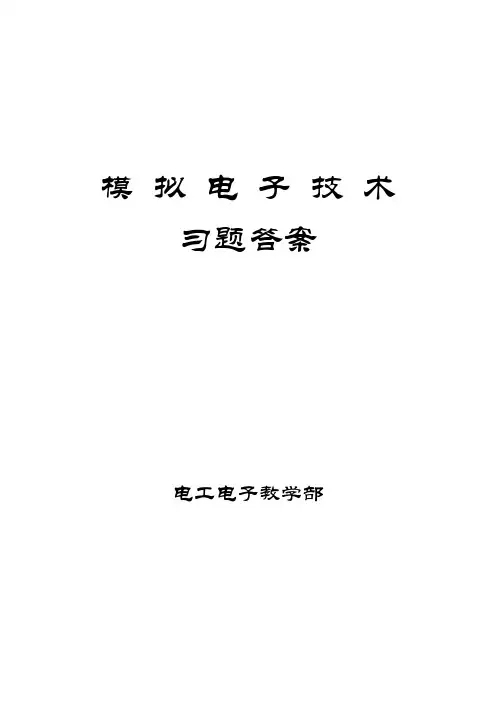

模拟电子技术习题答案电工电子教学部第一章 绪论一、填空题：1. 自然界的各种物理量必须首先经过 传感器 将非电量转换为电量，即 电信号 。

2. 信号在频域中表示的图形或曲线称为信号的 频谱 。

3. 通过傅立叶变换可以实现信号从 时域 到频域的变换。

4. 各种信号各频率分量的 振幅 随角频率变化的分布，称为该信号的幅度频谱。

5. 各种信号各频率分量的 相位 随角频率变化的分布，称为该信号的相位频谱。

6. 周期信号的频谱都由 直流分量 、基波分量 以及 无穷多项高次谐波分量 组成。

7. 在时间上和幅值上均是连续的信号 称为模拟信号。

8. 在时间上和幅值上均是离散的信号 称为数字信号。

9. 放大电路分为 电压放大电路 、电流放大电路、互阻放大电路 以及 互导放大电路 四类。

10. 输入电阻 、输出电阻 、增益 、 频率响应 和 非线性失真 等主要性能指标是衡量放大电路的标准。

11. 放大电路的增益实际上反映了 电路在输入信号控制下，将供电电源能量转换为信号能量 的能力。

12. 放大电路的电压增益和电流增益在工程上常用“分贝”表示，其表达式分别是 dB lg 20v A =电压增益 、dB lg 20i A =电流增益 。

13. 放大电路的频率响应指的是，在输入正弦信号情况下，输出随 输入信号频率连续变化 的稳态响应。

14. 幅频响应是指 电压增益的模与角频率 之间的关系 。

15. 相频响应是指 放大电路输出与输入正弦电压信号的相位差与角频率 之间的关系 。

二、某放大电路输入信号为10pA 时，输出为500mV ，它的增益是多少？属于哪一类放大电路？ 解： Ω105A10V 50pA 10mV 5001011i o r ⨯====-.i v A 属于互阻放大电路 三、某电唱机拾音头内阻为1MΩ，输出电压为1V （有效值），如果直接将它与10Ω扬声器连接，扬声器上的电压为多少？如果在拾音头与扬声器之间接入一个放大电路，它的输入电阻R i =1MΩ，输出电阻R o =10Ω，电压增益为1，试求这时扬声器上的电压。

第1章电路的基本概念与基本定律本次练习有23题，你已做22题，已提交22题，其中答对11题。

当前页有10题，你已做10题，已提交10题，其中答对5题。

1. 如图所示电路中，电流实际方向为_____。

A． e流向d B. d流向e C. 无法确定参考答案：A问题解析：2. 如图所示电路中，电流实际方向是由d流向e，大小为4A，电流I数值为______。

A．4A B. 0A C. ―4A参考答案：C问题解析：3. 电流与电压为关联参考方向是指。

A.电流参考方向与电压降参考方向一致B.电流参考方向与电压升参考方向一致C.电流实际方向与电压升实际方向一致D.电流实际方向与电压降实际方向一致参考答案：A问题解析：4. 下面说法正确的是。

A．电压源与电流源在电路中都是供能的。

B.电压源提供能量，电流源吸取能量。

C.电压源与电流源有时是耗能元件，有时是供能元件。

D.以上说法都不正确。

参考答案：C问题解析：5. 计算元件功率时应注意和的正方向，当和的正方向一致时，计算公式＝，当和的正方向相反时，计算公式＝－，计算结果若＞0表示元件（）功率，表明此元件起（）作用。

A. 吸收，电源 B. 发出，电源 C. 吸收，负载 D. 发出，负载参考答案：C问题解析：6. 额定值为110V，60W的一个白炽灯和额定值为110V，40W的一个白炽灯串联后接到220V的电源上，后果是（）的白炽灯烧坏。

A.40WB.60WC.40W和60W参考答案：B问题解析：7. 如图所示电路中，供出功率的电源是（）。

A. 理想电压源 B. 理想电流源 C.理想电压源与理想电流源参考答案：A问题解析：8. 如图所示电路，电压源和电流源释放的功率分别为（）A. 12W，-4W B.–12W，4WC. 12W，4W D.–12W，-4W参考答案：B问题解析：9. 电源电动势为3V，内电阻为0.3Ω，当外电路断开时，电路中的电流和电源端电压分为。

A.0A，3VB.3A，1VC.0A，0V参考答案：A问题解析：10. 电源电动势为3V，内电阻为0.3Ω，当外电路短路时，电路中的电流和电源端电压分为。

1.(单选题) 计算元件功率时应注意和的正方向，当和的正方向一致时，计算公式＝，当和的正方向相反时，计算公式＝－，计算结果若＞0表示元件（）功率，表明此元件起（）作用。

A. 吸收，电源B. 发出，电源C. 吸收，负载D. 发出，负载参考答案：C2.(单选题) 额定值为110V，60W的一个白炽灯和额定值为110V，40W的一个白炽灯串联后接到220V的电源上，后果是（）的白炽灯烧坏。

A. 40WB. 60WC. 40W和60WD. 40W或60W参考答案：A3.(单选题) 如图所示电路中，供出功率的电源是（）。

A. 理想电压源B. 理想电流源C. 理想电压源与理想电流源D. 电阻参考答案：A4.(单选题) 如图所示电路，电压源和电流源的功率分别为（）。

A. 12W，－4WB. －12W，4WC. 12W，4WD. －12W，－4W参考答案：B5.(单选题) 如图所示电路中，电压UAB的值为（）。

A. 2VB. 3VC. 1VD.4V参考答案：B6.(单选题) 理想电压源，内阻＝（），理想电流源，内阻＝（）。

A. 0，0B. ∞，∞C. 0，∞D. ∞，0参考答案：C7.(单选题) 如图示电路中，对负载电阻RL而言，点划线框中的电路可用一个等效电源代替，该等效电源是( )。

A.理想电压源B.理想电流源C.不能确定参考答案：A8.(单选题) 在图所示电路中，已知=2V，＝1A。

A、B两点间的电压为（）。

A. 1VB. －1VC. 0D. －2 V参考答案：A9.(单选题) 在图示电路中，电压UAB的值为（）。

A. 2VB. 3VC. 1VD.4V参考答案：B10.(单选题) 电路如图所示， A 点的电位 U A 应为（）。

A.－4VB.－6VC.－10VD. 0V参考答案：A11.(单选题) 如图所示电路中，已知US=12V，IS=2A。

A、B两点间的电压UAB为（）。

A. -6VB. -18VC. 18VD. 6V参考答案：B2.(单选题) 如图所示，6 Ω电阻上流过的电流（）。

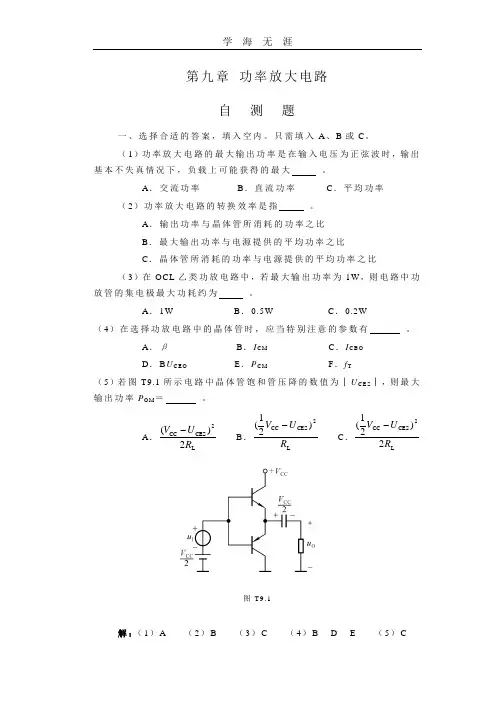

第九章 功率放大电路自 测 题一、选择合适的答案，填入空内。

只需填入A 、B 或C 。

（1）功率放大电路的最大输出功率是在输入电压为正弦波时，输出基本不失真情况下，负载上可能获得的最大 。

A ．交流功率B ．直流功率C ．平均功率（2）功率放大电路的转换效率是指 。

A ．输出功率与晶体管所消耗的功率之比B ．最大输出功率与电源提供的平均功率之比C ．晶体管所消耗的功率与电源提供的平均功率之比（3）在OCL 乙类功放电路中，若最大输出功率为1W ，则电路中功放管的集电极最大功耗约为 。

A ．1WB ．0.5WC ．0.2W（4）在选择功放电路中的晶体管时，应当特别注意的参数有 。

A ．βB ．IC M C ．I C B OD ．B U CE O E ．P C MF ．f T（5）若图T9.1所示电路中晶体管饱和管压降的数值为│U C E S │，则最大输出功率P O M ＝ 。

A ．L 2CES CC 2)(R U V -B ．L 2CES CC )21(R U V - C ．L 2CES CC 2)21(R U V -图T9.1解：（1）A （2）B （3）C （4）B D E （5）C二、电路如图T9.2所示，已知T1和T2的饱和管压降│U C E S│＝2V，直流功耗可忽略不计。

图T9.2回答下列问题：（1）R3、R4和T3的作用是什么？（2）负载上可能获得的最大输出功率P o m和电路的转换效率η各为多少？（3）设最大输入电压的有效值为1V。

为了使电路的最大不失真输出电压的峰值达到16V，电阻R6至少应取多少千欧？解：（1）消除交越失真。

（2）最大输出功率和效率分别为%8.694πW162)(CCCESCCL2CESCCom≈-⋅==-=VUVRUVPη（3）电压放大倍数为3.1113.11216iomax≈+=≈=RRAUUAuu&&R1＝1kΩ，故R5至少应取10.3 kΩ。

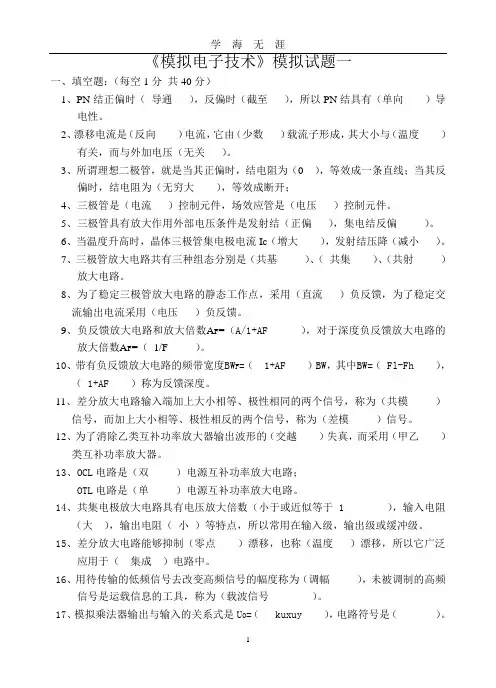

《模拟电子技术》模拟试题一一、填空题：（每空1分共40分）1、PN结正偏时（导通），反偏时（截至），所以PN结具有（单向）导电性。

2、漂移电流是（反向）电流，它由（少数）载流子形成，其大小与（温度）有关，而与外加电压（无关）。

3、所谓理想二极管，就是当其正偏时，结电阻为（0 ），等效成一条直线；当其反偏时，结电阻为（无穷大），等效成断开；4、三极管是（电流）控制元件，场效应管是（电压）控制元件。

5、三极管具有放大作用外部电压条件是发射结（正偏），集电结反偏）。

6、当温度升高时，晶体三极管集电极电流Ic（增大），发射结压降（减小）。

7、三极管放大电路共有三种组态分别是（共基）、（共集）、（共射）放大电路。

8、为了稳定三极管放大电路的静态工作点，采用（直流）负反馈，为了稳定交流输出电流采用（电压）负反馈。

9、负反馈放大电路和放大倍数A F=（A/1+AF），对于深度负反馈放大电路的放大倍数A F=（1/F ）。

10、带有负反馈放大电路的频带宽度BW F=（ 1+AF ）BW，其中BW=（ Fl-Fh ），（ 1+AF ）称为反馈深度。

11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（共模）信号，而加上大小相等、极性相反的两个信号，称为（差模）信号。

12、为了消除乙类互补功率放大器输出波形的（交越）失真，而采用（甲乙）类互补功率放大器。

13、OCL电路是（双）电源互补功率放大电路；OTL电路是（单）电源互补功率放大电路。

14、共集电极放大电路具有电压放大倍数（小于或近似等于 1 ），输入电阻（大），输出电阻（小）等特点，所以常用在输入级，输出级或缓冲级。

15、差分放大电路能够抑制（零点）漂移，也称（温度）漂移，所以它广泛应用于（集成）电路中。

16、用待传输的低频信号去改变高频信号的幅度称为（调幅），未被调制的高频信号是运载信息的工具，称为（载波信号）。

17、模拟乘法器输出与输入的关系式是U0=（ kuxuy ），电路符号是（）。

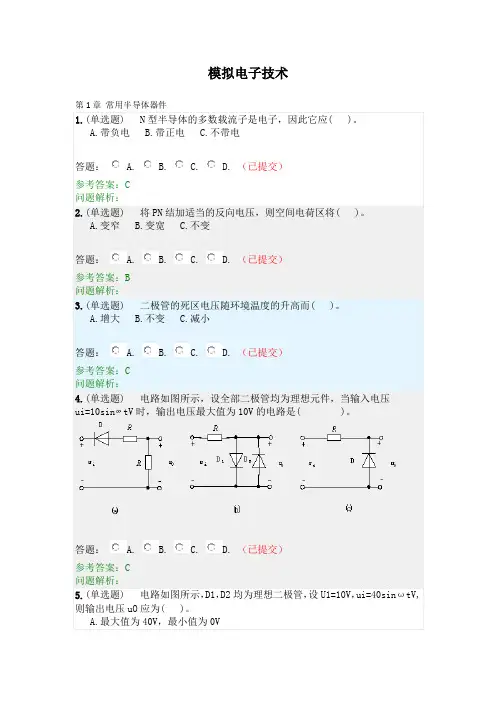

华工模拟电子技术随堂练习————————————————————————————————作者：————————————————————————————————日期：第1章常用半导体器件当前页有8题，你已做8题，已提交8题，其中答对8题。

1.N型半导体的多数载流子是电子，因此它应( )。

A.带负电B.带正电C.不带电参考答案：C2.将PN结加适当的反向电压，则空间电荷区将( )。

A.变窄B.变宽C.不变参考答案：B3.二极管的死区电压随环境温度的升高而( )。

A.增大B.不变C.减小参考答案：C4.电路如图所示，设全部二极管均为理想元件，当输入电压ui=10sin tV时，输出电压最大值为10V的电路是()。

参考答案：C5.电路如图所示，D1，D2均为理想二极管，设U1=10V，ui=40sinωtV,则输出电压uO应为( )。

A.最大值为40V，最小值为0VB.最大值为40V，最小值为+10VC.最大值为10V，最小值为－40VD.最大值为10V，最小值为0V参考答案：D6.稳压管的动态电阻rZ是指()。

A.稳定电压与相应电流IZ之比B.稳压管端电压变化量UZ与相应电流变化量IZ的比值C.稳压管正向压降与相应正向电流的比值参考答案：B7. 在放大电路中的晶体管，其电位最高的一个电极是( )。

A.PNP管的集电极B.PNP管的发射极C.NPN管的发射极D.NPN管的基极8.参考答案：B8.已知放大电路中某晶体管三个极的电位分别为VE=-1.7V，VB=-1.4V，VC=5V，则该管类型为( )。

A.NPN型锗管B.PNP型锗管C.NPN型硅管D.PNP型硅管参考答案：A第2章基本放大电路当前页有10题，你已做10题，已提交10题，其中答对10题。

1.如果改变晶体管基极电压的极性，使发射结由正偏导通改为反偏，则集电极电流( )。

A.反向B.近似等于零C.不变D.增大参考答案：B2.晶体管处于饱和状态时，集电结和发射结的偏置情况为( )。

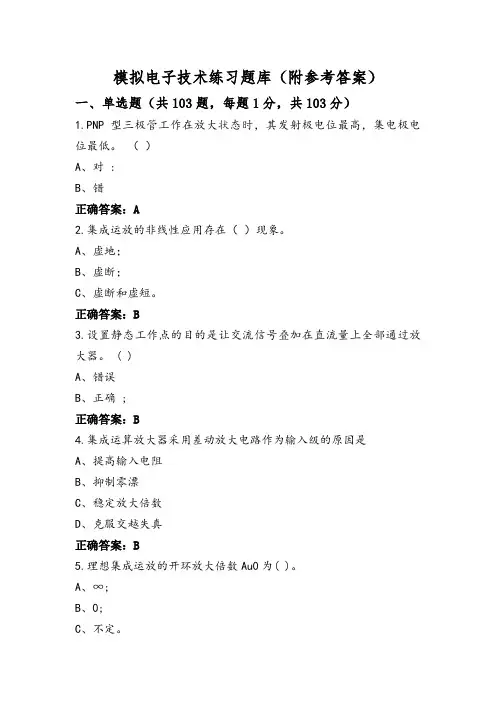

模拟电子技术练习题库（附参考答案）一、单选题（共103题，每题1分，共103分）1.PNP型三极管工作在放大状态时，其发射极电位最高，集电极电位最低。

（）A、对 :B、错正确答案：A2.集成运放的非线性应用存在（）现象。

A、虚地；B、虚断；C、虚断和虚短。

正确答案：B3.设置静态工作点的目的是让交流信号叠加在直流量上全部通过放大器。

( )A、错误B、正确 ;正确答案：B4.集成运算放大器采用差动放大电路作为输入级的原因是A、提高输入电阻B、抑制零漂C、稳定放大倍数D、克服交越失真正确答案：B5.理想集成运放的开环放大倍数Au0为( )。

A、∞;B、0;C、不定。

正确答案：A6.分压式偏置的共发射极放大电路中,若VB点电位过高,电路易出现( )。

A、截止失真;B、饱和失真;C、晶体管被烧损。

正确答案：B7.射极输出器的特点是（）A、只有电流放大而没有电压放大，输出电阻小、输入电阻大B、只有电流放大而没有电压放大，输出电阻大、输入电阻小C、只有电压放大而没有电流放大，输出电阻小、输入电阻大D、既有电流放大也有电压放大，输出电阻小、输入电阻大正确答案：A8.分析集成运放的非线性应用电路时,不能使用的概念是( )。

A、虚短;B、虚地;C、虚断。
