BAS施工作业指导书.doc

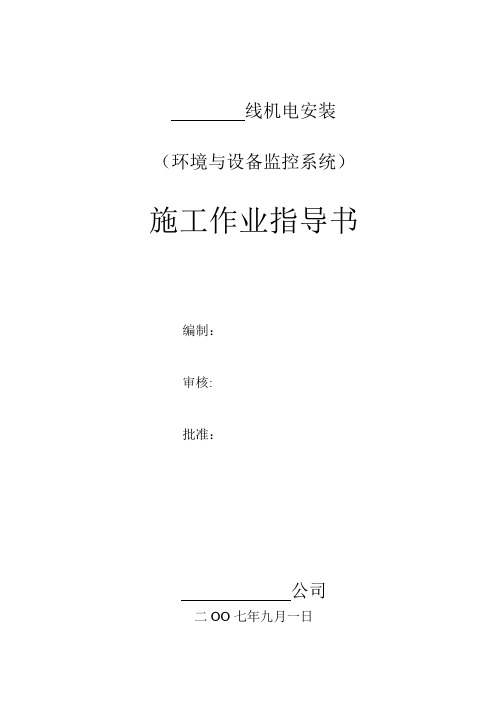

线机电安装（环境与设备监控系统）施工作业指导书

编制：

审核 :

批准：

公司

二 OO 七年九月一日

目录

1、编制范围⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..3

2、编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..3

3、职责划分与质量检查记录⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..4

4、施工日志编写⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..6

5、施工作业交底书编写⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ (6)

6、施工计划与编写调整⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..6

7、施工工艺方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..6

8、技术管理及技术组织措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.9

9、环境与设备监控系统测试、调试方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.12

一、编制范围

二、编制依据

1、合同规定的所有规程；

2、规范和标准；

《地下铁道工程施工及验收规范》（GB50299-1999）2003 年版；

《城市快速轨道交通项目建设标准》（试行本）；

《地下铁道照明标准》（ GB／T16275-1996）；

《地铁限界标准》（CJJ96-2003）；

《城市区域环境噪声标准》（GB3096-93）；

《消防安全疏散标志设置标准》（DBJ01-611-2002）；

《建筑电气工程施工质量验收规范》（GB50303-2002）；

《建筑给排水及采暖工程施工质量验收规范》（GB50242-2002）；

《给排水管道工程施工及验收规范》（GB50268-97）；

《暖通与空调工程施工质量验收规范》（ GB50243-2002）；

《智能系统工程质量验收规范》（GB50339-2003）；

国家、北京市有关的建设工程施工验收文件；

国务院颁发的《建设工程质量管理条例》；

国务院颁发的《建设工程安全生产管理条例》；

电气装置安装工程施工及验收规范（GB50254-96）；

电气装置安装工程旋转电机施工及验收规范（ GB50170-92）；

电气装置安装工程蓄电池施工及验收规范（ GB50172-92）；建

设工程施工现场供用电安全规范（ GB50194-93）；

电气安装工程施工图册（增订本）1980 年 5 月出版；

电气安装工程盘、柜及二次回路接线施工及验收规范（ GB50171-92）；华北地区建筑电气通用图集；

建筑工程施工质量验收统一标准（ GB50300-

2001）；图形符号及技术资料（ 92DQ1）；10KV变

配电装置（ 92DQ2）；照明装置（ 92DQ6）；

低压配电装置（ 92DQ3）；

内线工程（ 92DQ5）；

电力控制（ 92DQ7）；

通用电器设备（ 92DQ8）；

关于印发住宅建设中淘汰落后产品的通知建住房［ 1999］295；

《电气装置安装工程电缆线路施工及验收规范》GB50168-92；

《电气装置安装工程接地装置施工及验收规范》GB50169-92；

《自动化仪表工程施工及验收规范》GB50093-2002；

《自动化仪表安装工程质量检验评定标准》GBJ131-90；

《信息技术设备的无线电干扰极限值和测量方法》GB9254；

国际标准化组织（ ISO）相关标准；

国际电工技术委员会（ IEC）相关标准；

电气与电子工程师协会（ GEED）相关标准；

工业金属管路工程施工及验收规范（GB50235-97）；

机械设备安装工程施工及验收规范（GB50231-98）；

制冷设备、空气分离设备安装工程施工及验收规范（GB50274-98）；

建筑安装分项工程施工工艺规程（DBJ／ 01-26-2003 ）；

建筑采暖卫生与煤气工程质量检验评定标准（GB302-88）；

工业设备及管道绝热工程质量检验评定标准（GB50185-93）；

工业金属管道工程质量评定标准（GB50184－93）；

《建筑给水钢塑复合管管道工程技术规程》（CECSl25：2001）；

《建筑排水硬聚氯乙烯管道施工及验收规范》（ CJJ/T29-

98 ）；《机械设备安装工程施工及验收通用规范》（GB50231-

98）；《铁路给排水施工规范》（TBJ209-96）；

《压缩机、风机、泵安装工程施工及验收规范》（GB50257-98）；

3、施工图；

4、制造厂提供的技术文件；

5、设计变更通知单及联系单。

三、职责划分与质量检查制度

（一）、施工作业指导各级职责划分

1、项目经理负责建立健全组织机构，明确相关责任人。

2、项目副经理负责督促各级人员行使质量职责，对不符合质量标准的工程项目，有权令其返工或停工整改。

3、项目总工程师组织设计文件会审，主持施工作业指导书的编制和审批，负责本

工程的方案性技术交底工作。

5、安质部部长负责监督专业工程师、施工队技术员和施工作业班组作业人员按照施

工作业指导书实施，督促专业技术工程师及时根据施工情况对施工作业指导书进行完善补

充并履行相关的审批手续。

6、专业技术工程师负责进行本专业的施工作业技术交底到施工队技术人员，组织和

指导现场施工，负责解释有关施工作业指导书中的有关条文，及时解决施工中的技术问题

和有关技术标准在本项目的贯彻实施。

7、质检工程师负责组织质量抽检、联检，参与质量问题的调查分析，检查落实和整改，对易发生质量问题的施工环节，要制定预防措施并进行定期检查，保证工程质量。

8、施工队长负责严格执行工程质量工班自检制度，工班安质员随时对工程质量进行

检查，技术难度大的由专业工程师亲自把关。

9、施工队技术员严格执行本作业指导书，负责向作业层人员进行实施性的技术交底。

（二）、质量管理制度

1、质量检查制度

根据本工程的特点，为了确保工程质量，制定班组自检制度、工序互检制度、专职检

查制度和质量检验制度。所有检查必须记录在案，且清晰明了，内容包括：施工项目、单位、分部、分项工程名称、检查日期、检查内容、标准要求、实测数据、检查人、被检查

单位负责人等。

（1）班组自检制度

班组自检本着“谁施工，谁负责质量”的原则，认真贯彻执行国家有关施工标准的规定，严格按照编制的技术标准、措施和施工工艺标准、操作细则等进行作业，以自身的工

作质量保证整体工程质量。

（2）工序互检制度

在自检的基础上，严格工序管理，班组内部在上道工序完成后下道工序开始前，由下

道工序作业组对上道工序的质量进行检查，或两个作业组之间互相进行质量检查，以便在

检查时发现施工中的问题，确保一次成优。

（3）专职检查制度

在流水作业前的前后工序间或作业班组之间，由施工技术负责人或施工队长参加，专

职质检员参与检查的检查制度。

（4）质量检验制度和监理检查制度

根据工程进展程度，由质检部门和有关职能部门按分项、分部及单位工程进行定期、定向的施工质量检查，通知监理工程师检查，逐项按《工程质量评定验收标准》的规定检验和评定，并按规定填写《工程质量检验评定表》，对检验中发现的问题下发返工或处理通知单。

2、工程质量管理资料的管理制度

为加强项目经理部质量管理，建立健全质量管理体系，保证质量管理有据可依，必须

加强工程质量管理资料的管理制度。

各种质量管理资料必须保证其为原始资料，要清晰、准确、完整、规范化。

所有工程管理资料必须归拢、整理，登记、编号、成册后存入数据库，以便今后查询。
