2019《玻璃幕墙工程技术规范》JGJ102-2003

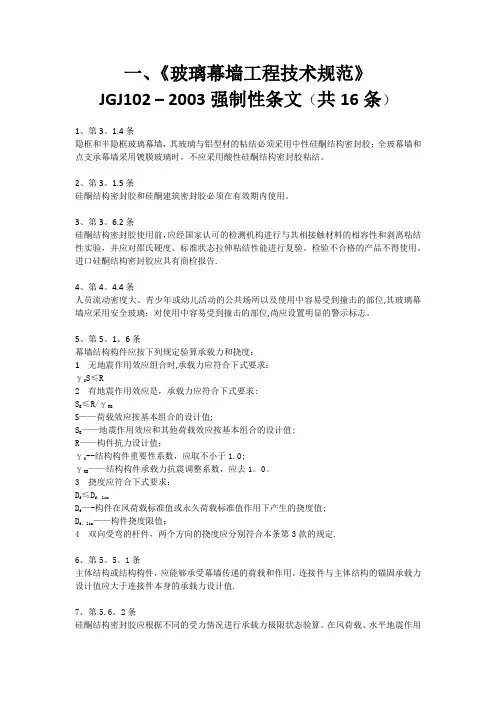

一、《玻璃幕墙工程技术规范》JGJ102 – 2003强制性条文（共16条）1、第3。

1.4条隐框和半隐框玻璃幕墙，其玻璃与铝型材的粘结必须采用中性硅酮结构密封胶；全玻幕墙和点支承幕墙采用镀膜玻璃时，不应采用酸性硅酮结构密封胶粘结。

2、第3。

1.5条硅酮结构密封胶和硅酮建筑密封胶必须在有效期内使用。

3、第3。

6.2条硅酮结构密封胶使用前，应经国家认可的检测机构进行与其相接触材料的相容性和剥离粘结性实验，并应对邵氏硬度、标准状态拉伸粘结性能进行复验。

检验不合格的产品不得使用。

进口硅酮结构密封胶应具有商检报告.4、第4。

4.4条人员流动密度大、青少年或幼儿活动的公共场所以及使用中容易受到撞击的部位,其玻璃幕墙应采用安全玻璃；对使用中容易受到撞击的部位,尚应设置明显的警示标志。

5、第5。

1。

6条幕墙结构构件应按下列规定验算承载力和挠度：1 无地震作用效应组合时,承载力应符合下式要求：γ0S≤R2 有地震作用效应是，承载力应符合下式要求:S E≤R/γRES——荷载效应按基本组合的设计值;S E——地震作用效应和其他荷载效应按基本组合的设计值;R——构件抗力设计值；γ0--结构构件重要性系数，应取不小于1.0;γRE——结构构件承载力抗震调整系数，应去1。

0。

3 挠度应符合下式要求：D f≤D f，limD f—-构件在风荷载标准值或永久荷载标准值作用下产生的挠度值;D f，lim——构件挠度限值；4 双向受弯的杆件，两个方向的挠度应分别符合本条第3款的规定.6、第5。

5。

1条主体结构或结构构件，应能够承受幕墙传递的荷载和作用。

连接件与主体结构的锚固承载力设计值应大于连接件本身的承载力设计值.7、第5.6。

2条硅酮结构密封胶应根据不同的受力情况进行承载力极限状态验算。

在风荷载、水平地震作用下，硅酮结构密封胶的拉应力或剪应力设计值不应大于其强度设计值f1，f1应取0。

2N/mm2;在永久荷载作用下，硅酮结构密封胶的拉应力或剪应力设计值不应大于其强度设计值f2,f2应取0。

《玻璃幕墙工程技术规范》（JGJ102-2003）设计部2010-07—05 15:04《玻璃幕墙工程技术规范》（JGJ102—2003）设计部分介绍《玻璃幕墙工程技术规范》（JGJ102-2003）设计部分介绍中国建筑科学研究院研究员中国建筑装饰协会铝制品委员会专家组专家赵西安［关键词］玻璃幕墙幕墙规范幕墙设计新的《玻璃幕墙工程技术规范》（JGJ102-2003）已经颁布,自2004年1月1日起施行。

与原规范JGJ102-96相比,修订和增加了不少内容，以下对其设计部分作一简要的介绍。

(三）更合理地区分条文的宽严程度2003年版本首先区分了强制性条文和一般性条文。

强制性条文用黑体字印刷，相应采用了“应"、“必须"；“不应”、“严禁”等最严格的限定词。

强制性条文应当执行。

非强制性条文的内容，允许甲乙方在双方签定的合同中另作专门的约定。

（四)引入了结构设计使用年限的规定建筑结构有规定的设计使用年限.在本次修订中，考虑到幕墙属于可以更换的围护结构,所以在规范第12章中提出了幕墙结构的设计使用年限，在说明中指出该年限一般为不少于25年。

玻璃、铝型材和钢材是可以达到25年的使用年限的。

结构胶目前出具的10年质量保证书只是商业上的举措,并不是指结构胶的实际使用寿命.国外已有结构胶超过30年仍然工作良好的实例。

从结构胶的耐老化试验中可以看出，结构胶使用年限达到25年是可能的，国内一些结构胶生产厂家已考虑出具25年使用寿命的文件。

二、术语、符号（一)更明确幕墙的概念玻璃幕墙这几年形式多样，新体系层出不穷,原有的规范对幕墙的定义已不适应当前幕墙多样化的趋势。

因此2003版本修订时规定了幕墙的几个特征：1、由支承结构体系与面板组成；2、相对于主体结构有一定位移能力；3、不分担主体结构所受的荷载和作用。

而且玻璃幕墙除作为外围护结构外，还可以作为装饰性结构。

（二）对幕墙进行更细致的分类1、幕墙指对地面倾角在75°~115°范围内的墙体。

玻璃幕墙工程技术规范（JGJ102-2003）设计部分介绍--------------------------------------------------------------------------------中国建筑科学研究院研究员中国建筑装饰协会铝制品委员会专家组专家赵西安[摘要] 本文介绍了《玻璃幕墙工程技术规范》（JGJ102-2003）设计部分的修订内容，对修订进行了说明。

[关键词] 玻璃幕墙幕墙规范幕墙设计新的《玻璃幕墙工程技术规范》（JGJ102-2003）已经颁布，自2004年1月1日起施行。

与原规范JGJ102-96相比，修订和增加了不少内容，以下对其设计部分作一简要的介绍。

一、总则（一）增补了新的幕墙类型规范是已有成熟经验的归纳、总结，不是对前沿技术的介绍和前瞻。

96规范编制时，点支承幕墙在国内尚少应用，经验不多，因此没有纳入规范。

几年来，我国点支承幕墙在各种建筑中大量采用，形式多样，技术水平迅速提高，因此2003版本修订时，增补了点支承幕墙设计、制作、安装、验收等方面的内容。

目前已有许多工程采用了各种形式的新型幕墙，如框点混合支承的幕墙；全玻幕墙类的槽形玻璃幕墙；点支承幕墙类的背栓式支承幕墙、单层索网幕墙，此外还有双层通风幕墙、智能化幕墙、光电幕墙和液晶显示幕墙等。

这些内容尚未纳入2003版本的条文中。

目前规范版本中尚未纳入的技术内容，可在工程中先行应用，在应用中不断总结经验，使之成熟后，纳入将来的规范版本中。

（二）扩展了规范的适用范围规范的适用范围不等同于该技术的适用范围。

在编制96年版本时，国内已建玻璃幕墙最高的是金茂大厦（420m）、地王大厦（325m）、中信大厦（320m），而且超过150m高度的建筑已有四十余幢。

当时国外最高的玻璃幕墙达445m（芝加哥西尔斯大厦）。

但是考虑到规范主要面向量大面广、技术成熟的工程，因此规定了规范的适用范围是150m高度以下的玻璃幕墙工程。

玻璃幕墙工程技术规范（JGJ102-2003）设计部分介绍--------------------------------------------------------------------------------中国建筑科学研究院研究员中国建筑装饰协会铝制品委员会专家组专家赵西安[摘要] 本文介绍了《玻璃幕墙工程技术规范》（JGJ102-2003）设计部分的修订内容，对修订进行了说明。

[关键词] 玻璃幕墙幕墙规范幕墙设计新的《玻璃幕墙工程技术规范》（JGJ102-2003）已经颁布，自2004年1月1日起施行。

与原规范JGJ102-96相比，修订和增加了不少内容，以下对其设计部分作一简要的介绍。

一、总则（一）增补了新的幕墙类型规范是已有成熟经验的归纳、总结，不是对前沿技术的介绍和前瞻。

96规范编制时，点支承幕墙在国内尚少应用，经验不多，因此没有纳入规范。

几年来，我国点支承幕墙在各种建筑中大量采用，形式多样，技术水平迅速提高，因此2003版本修订时，增补了点支承幕墙设计、制作、安装、验收等方面的内容。

目前已有许多工程采用了各种形式的新型幕墙，如框点混合支承的幕墙；全玻幕墙类的槽形玻璃幕墙；点支承幕墙类的背栓式支承幕墙、单层索网幕墙，此外还有双层通风幕墙、智能化幕墙、光电幕墙和液晶显示幕墙等。

这些内容尚未纳入2003版本的条文中。

目前规范版本中尚未纳入的技术内容，可在工程中先行应用，在应用中不断总结经验，使之成熟后，纳入将来的规范版本中。

（二）扩展了规范的适用范围规范的适用范围不等同于该技术的适用范围。

在编制96年版本时，国内已建玻璃幕墙最高的是金茂大厦（420m）、地王大厦（325m）、中信大厦（320m），而且超过150m高度的建筑已有四十余幢。

当时国外最高的玻璃幕墙达445m（芝加哥西尔斯大厦）。

但是考虑到规范主要面向量大面广、技术成熟的工程，因此规定了规范的适用范围是150m高度以下的玻璃幕墙工程。
