工作流引擎介绍工作流引擎技术架构工作流引擎是一种将工作流程转换为计算机可执行的流程的软件系统。
它允许用户通过图形化界面设计工作流程，并通过规则引擎和执行引擎实现工作流程的自动化执行和管理。
工作流引擎的设计是基于商业流程管理（BPM）理念的，它提供了一种能够将工作从一个任务转移到另一个任务的方式，从而提高工作效率和效果。
2.规则引擎：用于根据定义的规则和条件来自动决策工作流程中的走向和下一步操作。
规则引擎通常基于一套规则语言或表达式，可以动态地调整和优化工作流程的执行。
3.执行引擎：负责实际执行和管理工作流程。
执行引擎根据工作流程定义的顺序和条件，逐步执行工作流程的各个步骤，并将结果传递给下一步骤。
4.通信接口：用于与其他系统或应用程序进行交互。
通信接口可以接收和发送消息、数据和事件，从而实现工作流程与外部系统的集成和交互。
5.监控和报告模块：用于实时监控和跟踪工作流程的执行情况，并生成相应的报告和统计数据。
监控和报告模块可以显示工作流程的进度、延迟、错误和资源利用等信息。
6.安全和权限控制：用于管理和控制工作流程的访问权限和安全性。
安全和权限控制模块可以限制用户对工作流程的访问和操作，确保只有经过授权的用户才能执行和管理工作流程。
2.定义规则和条件：使用规则引擎定义工作流程中的规则和条件，以实现自动决策和分支。
3.配置和集成外部系统：使用通信接口将工作流程与其他系统或应用程序进行集成，以实现数据和消息的交换和共享。
4.执行和管理工作流程：使用执行引擎逐步执行和管理工作流程的各个步骤，并将结果传递给下一步骤。
5.监控和报告工作流程：使用监控和报告模块实时监控和跟踪工作流程的执行情况，并生成相应的报告和统计数据。
1.业务流程管理：工作流引擎可以用于自动化和管理各种业务流程，如销售、采购、审批、投诉处理等。
它可以帮助企业提高工作效率和质量，并加快决策和执行速度。
2.工作协同和协作：工作流引擎可以用于协调和协作多个部门或团队之间的工作，如项目管理、文档审批、会议安排等。

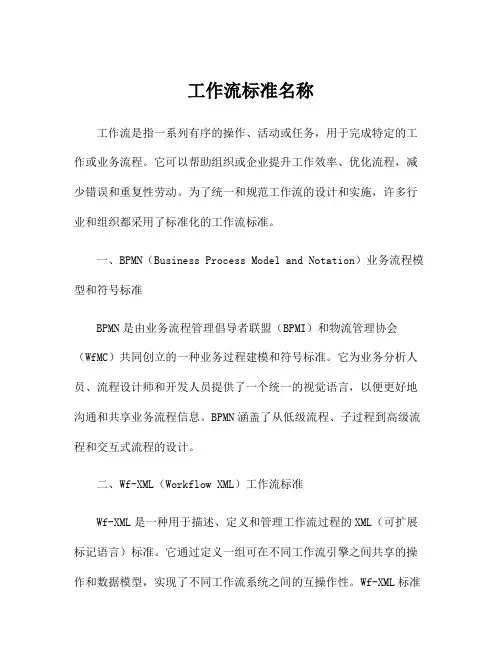

工作流标准名称工作流是指一系列有序的操作、活动或任务，用于完成特定的工作或业务流程。
它可以帮助组织或企业提升工作效率、优化流程，减少错误和重复性劳动。
为了统一和规范工作流的设计和实施，许多行业和组织都采用了标准化的工作流标准。
一、BPMN（Business Process Model and Notation）业务流程模型和符号标准BPMN是由业务流程管理倡导者联盟（BPMI）和物流管理协会（WfMC）共同创立的一种业务过程建模和符号标准。
它为业务分析人员、流程设计师和开发人员提供了一个统一的视觉语言，以便更好地沟通和共享业务流程信息。
BPMN涵盖了从低级流程、子过程到高级流程和交互式流程的设计。
二、Wf-XML（Workflow XML）工作流标准Wf-XML是一种用于描述、定义和管理工作流过程的XML（可扩展标记语言）标准。
它通过定义一组可在不同工作流引擎之间共享的操作和数据模型，实现了不同工作流系统之间的互操作性。
Wf-XML标准化了工作流模型和实例的描述方式，使得不同厂商的工作流引擎能够在同一个工作流基础架构中互相通信和协作。
三、XPDL（XML Process Definition Language）工作流程描述语言XPDL是一种基于XML的通用流程描述语言，用于定义和表示工作流过程。
它提供了一种统一的描述工作流模型和流程实例的方式，支持流程模型化工具之间的互操作性。
XPDL标准化了工作流程模型的定义、部署、执行和监控，使得不同厂商的工作流系统能够互相对接和集成。
四、OWL-S（Web Ontology Language for Services）服务本体语言OWL-S是一种基于OWL（Web Ontology Language）的服务描述语言，用于描述和标准化服务流程和服务组件。
它可以帮助组织和企业在建立和部署工作流时更好地解决语义间的兼容性和一致性问题。
OWL-S标准化了服务描述、服务语义和服务组件的定义，促进了服务流程的互操作性。
WF工作流中什么是状态机工作流和顺序工作流什么是工作流，工作流可以说是对业务处理过程的建模，当我们设计工作流的时候，我们首先要分析业务处理过程中要经历的步骤。
然后，我们就可以利用WF创建工作流模型来模拟业务的处理过程。
WF工作流包含两种类型的工作流：顺序工作流和状态机工作流。
顺序工作流提供了一系列有组织的步骤，一般情况下，步骤是逐一执行的。
可能有的步骤需要等待某些事件的发生才可以继续执行，但通常情况下顺序工作流一般用于无需人工干预的操作。
状态机工作流提供了一系列的状态。
工作流从初始状态开始，到终止状态结束。
两个状态之间定义行为进行过渡。
通常情况下，状态机工作流对事件作出反应，事件的发生将会使状态发生改变。
至于到底采用哪种类型的工作流取决于具体的业务管理过程。
我用工作流来模拟一个我们公司的申请使用笔记本电脑流程：申请使用笔记本电脑流程>员工提交申请表单信息（员工姓名、所在部门、职位）等信息；>如果当前公司空闲笔记本电脑数量=0则返回，否则继续；>如果当前员工为正式工则继续，否则返回；>如果当前员工为技术部、市场部、商务部则继续，否则返回；>通知综合部人员提取库存电脑发放给申请人并系统备案，流程结束。
我们可以看到，申请笔记本电脑的流程由电脑自动根据用户提交的申请信息就可以完成，期间不需要人工交互或者因等待其它事件而暂停或者中止，这就是常见的顺序工作流。
公司请假流程>员工提交申请请假表单信息（员工姓名、所在部门、职位）等信息;>如果是普通员工，自动流转到员工所在部门审批，如果部门审批通过且请假天数<=3则成功并系统备案，如果请假天数》3则自动流转到综合部审批，综合部审批通过则请假成功并备案；>如果是部门领导，自动流转到综合部门审批，综合部审批通过则请假成功并备案；我们可以看到，这个请假流程有些过程需要暂时中止并等待其他过程的开始,需要与人交互来完成的。
WF（工作流）模块介绍-SAP入门必看Workflow,虽然有些过时的技术，但是还是有很多公司在使用，特别是一些比较大的企业，系统升级比较慢。
也为自己知道的，做过的事情有一个总结，希望还能有点参考意义。
1 .从目的上来说，就是让整个业务更加流畅，更加透明，更加方便快捷。
2 .既然有了workflow,就应该相应的有一个管理系统，以及一个开发环境，这些我们都能够在sap中找到。
T-code:SWDM,3 .在使用workflow之前，我们必须明白一件事情，那就是不管什么样的workflow,都会有一整套的业务原型。
在定义workflow之前，应该找到相应的已经存在的模型（或许也可以自己开发，没有尝试过）。
4 .不要误会workflow的功能，其实它是很强大的，虽然我们经常只使用它的一部分功能。
包括，email的通知，transaction的集成，不同系统之间的数据交换（ALE/EDI）等等。
Workflow的定义：每个workflow都能在sap中找到业务流程；Workflow由很多的步骤组成；Workflow可以由事件触发；Workflow的创建：如果我们已经知道了业务如何执行，那么就可以创建自己的workflow了，于是我们会需要workflowbuilder.T-code:SWDD第二节：SAP提供了大量的Workflow的模板可以供大家参考，如果不符合具体的业务流程，可以对该模板做增强。
不过就像SAP标准程序一样，不能对其进行修改，当然，你可以把这个模板复制出来然后对其修改，具体就看你的需要了。
查看workflow模板的方法：T-codeFTC_DISTasktype:WSWorkflow助手：BusinessWorkplace-SBWP当Workflow执行到某一步需要特定的用户确认或者批准的时候，就会发出workitem到该用户的workplace,以使该用户做出相应的操作。
BusinessWorkplace可以和很多外部工具集成，例如lotusnote,MSoutlook等等，这样使workflow的通知方式更加灵活。

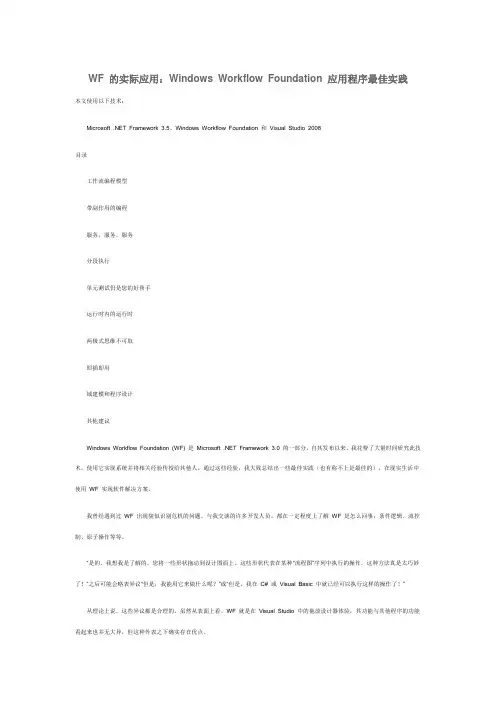

WF 的实际应用：Windows Workflow Foundation 应用程序最佳实践本文使用以下技术：Microsoft .NET Framework 3.5、Windows Workflow Foundation 和Visual Studio 2008目录工作流编程模型带副作用的编程服务，服务，服务分段执行单元测试仍是您的好帮手运行时内的运行时两极式思维不可取即插即用域建模和程序设计其他建议Windows Workflow Foundation (WF) 是Microsoft .NET Framework 3.0 的一部分，自其发布以来，我花费了大量时间研究此技术，使用它实现系统并将相关经验传授给其他人。
通过这些经验，我大致总结出一些最佳实践（也有称不上是最佳的），在现实生活中使用WF 实现软件解决方案。
我曾经遇到过WF 出现貌似识别危机的问题。
与我交谈的许多开发人员，都在一定程度上了解WF 是怎么回事：条件逻辑、流控制、原子操作等等。
“是的，我想我是了解的。
您将一些形状拖动到设计图面上。
这些形状代表在某种“流程图”序列中执行的操作。
这种方法真是太巧妙了！”之后可能会略表异议“但是，我能用它来做什么呢？”或“但是，我在C# 或Visual Basic 中就已经可以执行这样的操作了！”从理论上说，这些异议都是合理的。
虽然从表面上看，WF 就是在Visual Studio 中的拖放设计器体验，其功能与其他程序的功能看起来也并无大异，但这种外表之下确实存在优点。
要了解WF 的价值所在，知道一些历史背景将会很有帮助。
自 .NET Framework 问世之初，它的主要目标之一就是提高构建Wi ndows 软件程序的抽象级别。
过去，Windows 编程人员需要掌握COM、HRESULT、智能指针、MTA、消息泵、thunk 层等很多非特定于域的细了内容，任务非常艰巨。
幸好，.NET Framework 的出现已成功解放了编程人员，使他们不必再掌握其中大部分细节内容了。
.net framework3.0Microsoft .NET Framework 3.0 是用于Windows的新托管代码编程模型。
将.NET Framework 2.0 的强大功能与新技术结合起来，用于构建具有视觉上引人注目的用户体验的应用程序，实现跨技术边界的无缝通信，并且能支持各种业务流程。
这些新技术有Windows Presentation Foundation、Windows Communication Foundation、Windows Workflow Foundation和Windows CardSpace。
.NET Framework 3.0包含在Windows Vista 操作系统内，您可以使用控制面板功能来安装或卸载它。
这个可再发行组件包是用于Windows XP 和Windows Server 2003 的。
描述.NET Framework 3.0应用程序开发的目标始终如一，就是在最短时间内制作出最好的软件。
然而，随着开发平台的性能越来越高，制作软件的壁垒也相应提高了。
以Windows 为例，原来的Win32 接口已经融入到功能更强的.NET Framework 中。
2002 年发布的Framework 1.0 和2005 年发布的Framework 2.0 为设计和编写Windows 软件的开发人员提供了更好的工作环境，效率也更高。
.NET Framework 3.0（以前称为WinFX）就是我们前进路上的下一个目标。
建立在这一新版Framework 上的应用程序可通过Visual Studio 2005 创建，对大多数Windows 开发人员来说，这样的应用程序将会更加熟悉。
.NET Framework 3.0 是从 2.0 版本演化而来，并在原来的基础上添加了许多新的功能。
.NET Framework 3.0 计划于2006 年底发布，适用于Windows Vista、Windows Server 2003 和Windows XP。
什么是工作流管理系统（WFMS）2007-01-25 1311定义工作流系统是以规格化的流程描述作为输入的软件组件,它维护流程的运行状态,并在人和应用之间分派活动。
为了后面的描述，我们先定义一些基本的术语：流程定义（process definition）和流程实例（process instance）. 一个流程定义是一个业务流程或过程的规格化描述。
一个流程实例是流程定义的一个运行实体。
都目前为止，概念还比较清晰是不是？但当再深入一步时，我们就要小心使用文字了。
如何阐述流程中的步骤，现在还没有一个统一的方式。
这是各种工作流规范和工具之间主要的分歧。
为什么应当禁止使用术语“活动（activity）”...流程定义通常用一些活动表述。
我认为这是导致工作流领域所有混乱的主要原因。
我告诉你为什么：因为术语“活动”混淆了状态（state）和动作（action）之间的差异。
在流程中，状态(或者说等待状态)代表了一种对外部参与者（actor）的依赖。
在流程运行时，这意味着流程引擎必须等待，直到外部参与者通知工作流管理系统指定的状态完成了。
比如，等待可进一步运行的认可。
动作是在流程运行过程中，工作流系统为响应指定事件（event）运行的一段程序逻辑（program ming logic）。
当流程运行过程中指定的事件发生时，工作流系统启动并执行这些动作。
比如，当状态分配给一个参与者时，发一封Em ail。
你也能看出，状态和动作是如此不同，因此使用同样的术语去描述这些概念是一个坏习惯。
我的建议是避免使用术语“活动”，使用“状态”或者“动作”代替它。
工作流系统另一个重要的职责是维护每一个流程运行的上下文信息。
流程上下文变量（process contex t variable），或简称变量，是与流程实例相关的变量。
如，休假申请的开始日期、数据库中一条记录的键值、文档管理系统中一篇文档的索引等。
通常在流程定义中声明这些变量，然后在流程实例生成时，这些流程变量被实例化。
＞＞＞业务流程管理软件选型攻略K2与Sharepoint集成解决方案要了解K2同Sharepoint工作流的不同点；首先要了解一下他们之间的共同点：K2和Sharepoint工作流都是构建在微软统一的流程框架：WF(Workflow Foundation)上的产品。
那么对于WF(Workflow Foundation)这个框架需要上升到一个工作流产品，还有很长的路需要走，具体要走多少路，请看下文的介绍：是K2，还是WF(Workflow Foundation)？K2首先是一个独立的BPM套件，它的作用是帮助企业用快速的方式构建灵活的业务流程系统。
而K2产品在发展过程中，发现众多的企业客户希望使用Sharepoint进行其知识管理；K2为了更好的保证客户的投资，推出了许多和Sharepoint进行集成的功能模块。
包括集成到Sharepoint中的流程门户（其中包含流程待办）；流程统计；以及流程流转过程中操作各种Sharepoint中的元素（如文档库；列表库；MetaData）等功能。
后来发现如此的集成力度还是不够，于是K2推出了一个专门在Sharepoint中制作工作流的插件: K2 Web Designer；这个插件完全基于Ajax，能够在Sharepoint页面中无刷新的设计业务流程。
K2可以使用Visual Studio ; Visio ; Web Designer三种工具来进行流程建模的工作；而后面两者相对于Visual Studio来说功能会弱一些，而这两种工具比较适合业务人员来使用，重要的是：当业务人员使用这两种工具所建模出来的流程不够满足业务需求的时候，IT人相关阅读＞＞＞规则引擎│微信审批│面向服务的soa│协同办公员可以通过Visual Studio来打开并优化业务人员已经完成的“流程模型的初稿”。
这样在业务人员和IT人员之间，就不会因为沟通的问题而导致业务信息的丢失。
让业务人员和IT 人员能够在一个平台，使用不同的工具来协同工作。
