单片机原理和接口技术课后答案绪论1．第一台计算机的问世有何意义答第一台电子数字计算机ENIAC问世，标志着计算机时代的到来。
与现代的计算机相比，ENIAC有许多不足，但它的问世开创了计算机科学技术的新纪元，对人类的生产和生活方式产生了巨大的影响。
2．计算机由哪几部分组成答由运算器、控制器、存储器、输入设备和输出设备组成，运算器与控制器合称为CPU。
3．微型计算机由哪几部分构成答微型计算机由微处理器、存储器和I/O接口电路构成。
各部分通过地址总线（AB）、数据总线（DB）和控制总线（CB）相连。
4．微处理器与微型计算机有何区别答微处理器集成了运算器和控制器（即CPU）；而微型计算机包含微处理器、存储器和I/O接口电路等。
5．什么叫单片机其主要特点有哪些答在一片集成电路芯片上集成微处理器、存储器、I/O接口电路，从而构成了单芯片微型计算机，即单片机。
单片机主要特点有控制性能和可靠性高；体积小、价格低、易于产品化；具有良好的性能价格比。
6．微型计算机有哪些应用形式各适于什么场合答微型计算机有三种应用形式多板机（系统机）、单板机和单片机。
多板机，通常作为办公或家庭的事务处理及科学计算，属于通用计算机。
单板机，I/O设备简单，软件资源少，使用不方便。
早期主要用于微型计算机原理的教学及简单的测控系统，现在已很少使用。
单片机，单片机体积小、价格低、可靠性高，其非凡的嵌入式应用形态对于满足嵌入式应用需求具有独特的优势。
目前，单片机应用技术已经成为电子应用系统设计的最为常用技术手段。
7．当前单片机的主要产品有哪些各有何特点答多年来的应用实践已经证明，80C51的系统结构合理、技术成熟。
因此，许多单片机芯片生产厂商倾力于提高80C51单片机产品的综合功能，从而形成了80C51的主流产品地位，近年来推出的与80C51兼容的主要产品有l ATMEL公司融入Flash存储器技术推出的AT89系列单片机；l Philips公司推出的80C51、80C552系列高性能单片机；l 华邦公司推出的W78C51、W77C51系列高速低价单片机；l ADI公司推出的ADμC8xx系列高精度ADC单片机；l LG公司推出的GMS90/97系列低压高速单片机；l Maxim公司推出的DS89C420高速（50MIPS）单片机；l Cygnal公司推出的C8051F系列高速SOC单片机等。
第九章复习思考题1. 计算机系统中为什么要设置输入输出接口输入/输出接口电路是CPU与外设进行数据传输的桥梁..外设输入给CPU的数据;首先由外设传递到输入接口电路;再由CPU从接口获取；而CPU输出到外设的数据;先由CPU输出到接口电路;然后与接口相接的外设获得数据..CPU与外设之间的信息交换;实际上是与I/O 接口电路之间的信息交换..2. 简述输入输出接口的作用..I/O接口电路的作用主要体现在以下几个方面：1实现单片机与外设之间的速度匹配；2实现输出数据锁存；3实现输入数据三态缓冲；4实现数据格式转换..3. 在计算机系统中;CPU与输入输出接口之间传输数据的控制方式有哪几种各有什么特点在计算机系统中;CPU与I/O接口之间传输数据有3种控制方式：无条件方式;条件方式;中断方式;直接存储器存取方式..在无条件方式下;只要CPU执行输入/输出指令;I/O接口就已经为数据交换做好了准备;也就是在输入数据时;外设传输的数据已经传送至输入接口;数据已经在输入接口端准备好；输出数据时;外设已经把上一次输出的数据取走;输出接口已经准备好接收新的数据..条件控制方式也称为查询方式..CPU进行数据传输时;先读接口的状态信息;根据状态信息判断接口是否准备好;如果没有准备就绪;CPU将继续查询接口状态;直到其准备好后才进行数据传输..在中断控制方式下;当接口准备好数据传输时向CPU提出中断请求;如果满足中断响应条件;CPU则响应;这时CPU才暂时停止执行正在执行的程序;转去执行中断处理程序进行数据传输..传输完数据后;返回原来的程序继续执行..直接存储器存取方式即DMA方式;它由硬件完成数据交换;不需要CPU的介入;由DMA 控制器控制;使数据在存储器与外设之间直接传送..4. 采用74LS273和74LS244为8051单片机扩展8路输入和8路输出接口;设外设8个按钮开关和8个LED;每个按钮控制1个LED;设计接口电路并编制检测控制程序..80C51图9.1题3接口电路原理图接口电路原理图如图9.1 源程序：MOV D PTR;#BFFFH ;设置输入/输出口地址COMT:MOVX A;@DPTR ;读取开关状态 NOP ;延时;总线稳定 MOVX @DPTR;A ;输出;驱动LED 显示 NOP;延时;总线稳定AJMP CONT5. 74LS377是8D 触发器;其功能表见表9.17;其中Di 为触发器的数据输入端;Qi 为触发器的数据输出端;G 是使能控制端;CLK 是时钟输入端;Q0为建立稳态输入条件之前;锁存器输出Q 的状态..采用它为8051单片机扩展1个8位的并行输出口..图9.2 题5接口电路原理图用74LS377扩展的输出口电路如图9-2所示..用P2.7与74LS377的使能控制端G 相连;当P2.7为0时;74LS377被选中;如果默认其他未用的地址线为1;则扩展的输出口地址为7FFFH..由于MCS-51单片机的WR 接到74LS377的时钟输入端CLK;当CPU 执行写外部输出口指令MOVX 时;把数据输出到数据总线上;在WR 信号由低变高时;写出的数据被打入74LS377并锁存..程序如下： MOV DPTR; #7FFFH ；输出口地址 MOV A; R6 ；取数据MOVX @DPTR; A ；输出;6. 74LS245是一种具有双向驱动的8位三态输出缓冲器;它的功能表见表9.18;其中G 为使能端;DIR 为方向控制端;A1~A8为A 端的数据输入/输出;B1~B8为B 端的数据输入/输出..当G 为低电平时;DIR 为高电平把A 端数据传送至B 端；DIR 为低电平;把B 端数据传送至A 端..在其他情况下不传送数据;并输出呈高阻态..采用它为8051单片机扩展1个8位的输入口..80C5180C511 2 图9-3 题6采用74LS245扩展输入口的2种电路图9-3为采用74LS245扩展输人接口电路..电路1中;DIR 上拉为高电平;74LS245数据传送方向强制为B 端到A 端;当P2.0为0时;且RD 为低电平时;使能端G 为低电平;74LS245三态门打开;单片机CPU 读取外设输入的数据..其他情况下;74LS245的三态门呈高阻状态..电路2中;只有单片机读取外设数据时;P2.0＝0使74LS245的使能端G 有效;如果RD 为低电平;把74LS245数据传送方向置为A 端到B 端;其A→B 方向的三态门打开;单片机CPU 读取外设输入的数据..P2.0＝1时;使能端G 无效;A 端和B 端处于隔离状态.. 图9-3的2个电路都采用P2.0为片选;其输入口地址为0FEFFH 默认未用地址线为1.. 7. 采用8155芯片为8051单片机系统扩展接口;外设为开关组8个开关组成和8个LED;每个开关控制1个LED..现需要读取开关组的状态;并把其状态存储到8155芯片RAM 中;若开关组的开关全部断开;则不记录..设计接口电路并编制检测程序..815MCS-图9.4 题7接口电路接口电路如图9.4所示; 8155的PB 口用作读取开关组状态;PA 口用作控制LED 组;分配地址如下：命令/状态寄存器：0100H ；PA 口：0101H ；PB 口：0102H ； PA 和PB 口为基本输入输出方式..K0控制LED0;K1控制LED1;以此类推..设存储开关状态的单元为STA TE..程序如下：CMMD EQU 0100H PORTA EQU 0101H PORTB EQU 0102H PORTC EQU 0103HSTATE EQU 20HMOV A;#02H ;初始化;工作方式控制字 MOV DPTR;# 0100H ;控制寄存器地址MOVX @DPTR; A;设置工作方式;初始化完成MOV A;#0FFH MOV DPTR;#0101H MOVX @DPTR;A ;上电后;熄灭LEDNOPMOV STATE;#0FFH ;没有开关闭合 DETECT: MOV DPTR;#0102H;PB 口地址MOVX A;@DPTR;从PB 口读开关状态MOVX @DPTR;A;从PA 口输出控制LED 指示灯NOPCJNE A;#0FFH;VALID SJMP DETECTVALID: MOV STATE;A;;记录开关状态AJMP DETECT8. 采用8255芯片为8051单片机系统扩展接口;外设为开关组8个开关组成和8个LED;每个开关对应1个LED..现需要每隔50ms 读取一次开关组的状态;并把其状态存储到内部RAM 中..设计接口电路并编制检测程序..假设系统晶振频率为12MHz..图9.5 单片机与8255接口电路图9.5为接口电路; PA 、PB 、PC 和控制寄存器地址分别为：0000H 、0001H 、0002H 和0003H..根据开关K0~K7状态控制LED0~LED7的显示状态;K0控制LED0;依此类推..设置8255的工作方式;PA 口外接开关;为方式0的输入;PB 口外接LED;为方式0的输出;则工作方式控制字的标志位D7为1;D6~D3A 组：0000; D2~D0B 组：010;组合后的控制字为：10000010;即82H..设存储开关状态的单元为STATE;用定时器/计数器T0定时50ms;工作方式为方式1;初始值为：1553650216=-M T ms;即3CB0HPORTA EQU 0100H PORTB EQU 0101H PORTC EQU 0102H CMMD EQU 0103H STATE EQU 20H //mian programACALL Ini8255; ACLL IniTimer0 WAIT:JBC TF0;DETECT SJMP WAIT DETECT: MOV TH0;#3CHMOV TL0;#0B0HMOVX A;@DPTR ;从PB口读开关状态MOV DPTR; #PortA ;PA口地址MOVX @DPTR;A ;从PA口输出控制LED指示灯NOPMOV STATE;AAJMP WAITIni8255: MOV A;#82H ;初始化;工作方式控制字MOV DPTR;#CMMD ;控制寄存器地址MOVX @DPTR; A ;设置工作方式;初始化完成MOV A;#0FFHMOV DPTR;#PORTAMOVX @DPTR;A ;上电后;熄灭LEDNOPRETIniTimer0: MOV TMOD;#01HMOV TH0;#3CHMOV TL0;#0B0HSETB TR0RET9. 简述矩阵键盘的行列扫描和线反转法原理..1行列扫描法：在按键识别过程时;依次使行线输出电平;然后检查列线的输入电平;如果所有列线的输入全为高电平;则该行无按键按下；如果不全为高电平;则被按下的按键在本行;且在输入电平变为低电平的列的交叉点上..2线反转法：第一步;首先使行线为输入;列线为输出..列线全部输出低电平;那么;行线中变为低电平的行线为按键所在的行..第二步;使行线变为输出;列线变为输入..行线输出全部为低电平;那么;列线中变为低电平的列线为按键所在的列..10. 一个简单计数器的电路原理图如图所示..要求每按一次S键;计数器计数一次;计数值送P1口显示;采用单只数码管显示;计16次后从0开始..图9.6 题10原理图1 BIT P3.3VALUE EQU 20HORG 0000HLJMP MAINORG 1000HM AIN: SETB P3.3MOV VALUE;#00ACALL DISP ;初始化显示0W AIT0: JB S1;WAIT0;ACALL DEL10MSW AIT1: JB S1;WAIT1 ;判断按下W AIT2: JNB S1;WAIT2;ACALL DEL10MSW AIT3: JNB S1;WAIT3 ;判断释放INC VALUE ;加1ANL VALUE;#00001111B ;仅显示低位ACALL DISP ;显示SJMP WAIT0//显示子程序DISP: MOV A;VALUE ;取显示信息MOV DPTR; #SEG_TAB ;字型码表的首地址MOVC A;@A+DPTR ;通过显示信息查其字型码MOV P1;A ;输出显示NOPRET//延时子程序DEL10MS:MOV R5;#10DELX: MOV R6;#200DEL0: NOPNOPNOPDJNZ R6;DEL0DJNZ R5;DELXRETS EG_TAB: DB 0C0H; 0F9H; 0A4H; 0B0H; 99H; 92H; 82H; 0F8H; 80H; 90HDB 88H; 83H; 0C6H; 0A1H; 86H; 8EH ;以下为显示字型码表;0~9;A~FEND11. 简述LED数码管的静态显示和动态显示原理..1静态显示：在多位静态显示时;各个LED数码管相互独立;公共端COM接地共阴极或接正电源共阳极..每个数码管的8个显示字段控制端分别与一个8位并行输出口相连;只要输出口输出字型码;LED数码管就立即显示出相应的字符;并保持到输出口输出新的字型码..2动态显示：多位LED数码管动态显示方式是各个LED数码管一位一位地轮流显示..在硬件电路上;各个数码管的显示字段控制端并联在一起;由一个8位并行输出口控制；各个的LED数码管的公共端作为显示位的位选线;由另外的输出口控制..动态显示时;各个数码管分时轮流地被选通;即在某一时刻只选通一个数码管;并送出相应的字型码;并让该数码管稳定地显示一段短暂的时间;在下一时刻选通另一位数码管;并送出相应的字型码显示;并保持显示一段时间;如此循环;即可以在各个数码管上显示需要显示的字符..图9.7 LED数码管静态显示原理图9.8 LED数码管动态显示原理12. 用P1和P3口作为输出口;设计一个5位的LED数码管显示系统;并在显示器上显示“HELLO”..+5V图 9.9 题12接口电路图接口电路图如图9.9所示;用2片74LS245提高接口的驱动能力;LED数码管为共阴型..程序如下：SEG_OUT EQU P3BIT_OUT EQU P1//====================================ORG 0000HLJMP STARTORG 0030HSTART: MOV SP;#60HMOV 20H;#40H //显示" HELLO" 对应字型表序号编码：40 12 23MOV 21H;#12HMOV 22H;#23HMOV R1;#30HMOV R0;#20HCALL SPLITINC R0INC R1CALL SPLITINC R0INC R1CALL SPLITRED: ACALL DSPLY1SJMP RED//===================================SPLIT: MOV A;@R0ANL A;#0F0HSWAP AMOV @R1;AINC R1MOV A;@R0ANL A;#0FHMOV @R1;ARET//===========================================//6位显示DSPLY1: MOV R0; #30H ;显示缓冲区地址MOV R2; #11111110B ;显示起始位置REDO: ACALL DISP ;显示1位MOV A; R2 ;计算下一个显示位置 RL AMOV R2; AINC R0 ;修改显示缓冲区地址指针 XRL A; #10111111B ;6位显示完否JNZ REDO ;未完;继续显示RET ;返回//==========================================;显示一位子程序DISP: MOV D PTR; #LED_SEG ;字型码表首地址MOV A; @R0 ;取显示数据MOVC A; @A+DPTR ;求显示数据的字型码MOV S EG_OUT; A ;输出字型码MOV A; R2 ;取显示位置MOV BIT_OUT; A ;显示ACALL DL1MSMOV A;#0FFH ;稳定显示1msMOV BIT_OUT;ARET;字型码表LED_SEG: DB 76H ; H 序号：00DB 79H ; E 序号：01DB 38H ; L 序号：02DB 3FH ; 0 序号：03DB 00H ; BLANK 序号：04DL1MS: MOV R5;#200; 12M时延时1msDEL: NOPNOPNOPDJNZ R5;DELRETEND13. 一个显示电路如图9.60所示..请采用串行口方式0实现LED数码管的动态显示;在显示器上自左向右动态显示“654321”;每个字符保持时间为0.1s..图9.10 习题13原题电路图ORG 0000HLJMP STARTORG 0030HSTART: MOV SP;#60HMOV 20H;#12H //显示数据MOV 21H;#34HMOV 22H;#56HMOV R1;#30HMOV R0;#20HCALL SPLIT //分离BCD码INC R0INC R1CALL SPLITINC R0INC R1CALL SPLITRED: ACALL DISPLYSJMP RED//===================================SPLIT: MOV A;@R0ANL A;#0F0HSWAP AMOV @R1;AINC R1MOV A;@R0ANL A;#0FHMOV @R1;ARET//================================DISPLY: MOV R0; #30H ;显示缓冲区首地址MOV R2; #05H ;显示位置;最右端1位NEXT: ACALL DISP11 ;显示INC R0 ;修改显示缓冲区地址指针DEC R2 ;计算下一位显示位置CJNE R2; #0FFH; NEXT ;6位显示完否RET ;显示完返回;显示1位子程序DISP11: MOV A; @R0 ;取显示数据MOV DPTR; #SEG_TABMOVC A; @A+DPTR ;取显示数据的字型码MOV SBUF; A ;输出字型码GOON: JBC TI; DPLYAJMP GOONDPLY: MOV A; R2MOV P1; A ;输出显示位置ACALL DL100MS ;延时MOV P1;#07HRET;字型码表SEG_TAB:DB 0C0H; 0F9H; 0A4H; 0B0H; 99H; 92H; 82H; 0F8H; 80H; 90H DB 88H; 83H; 0C6H; 0A1H; 86H; 8EH//====================================DL1MS: MOV R5;#200; 12M时延时1msDEL: NOPNOPNOPDJNZ R5;DELRETDL100MS:MOV R6;#100DELX0: ACALL DL1MSDJNZ R6;DELX0RETEND14. 采用8155或8255扩展I/O口;设计一个显示电路显示“654321”..图9.11 采用8255扩展的LED数码管动态显示接口电路图9.11为采用8255扩展的LED数码管动态显示接口电路..图中PA口用于输出字型码;PB口用于输出显示位置;LED数码管为共阴型;显示位置采用译码器译码的方式实现..在电路中采用同相缓冲器74LS07提高PA口的驱动能力;同相驱动器SN75451用于驱动显示器的公共端..电路中8255的PA和PB口处于基本输入/输出方式的输出模式;PA口地址为0000H;PB口为0001H;命令寄存器地址为0003H..定义SEG_OUT为PA口地址;BIT_OUT为PB口地址..程序如下：//定义区SEG_OUT EQU 0000H //PortA 输出字型码BIT_OUT EQU 0001H //PortB输出位控码PortC EQU 0002H//CMMD EQU 0003H//命令寄存器地址//========================ORG 0000HLJMP STARTORG 0030HSTART: MOV SP;#60HMOV DPTR;#CMMD //8255初始化MOV A;#10000000B //方式0;A/B/C口为输出MOVX @DPTR;ANOPNOPMOV 20H;#12H //显示数据MOV 21H;#24HMOV 22H;#56HMOV R1;#30HMOV R0;#20HCALL SPLITINC R0INC R1CALL SPLITINC R0INC R1CALL SPLITRED: ACALL DSPLY2SJMP RED//===================================SPLIT: MOV A;@R0ANL A;#0F0HSWAP AMOV @R1;AINC R1MOV A;@R0ANL A;#0FHMOV @R1;ARET//===========================================//6位显示DSPLY2: MOV R0; #30H ;显示缓冲区首地址MOV R2; #00000000B ;显示起始位置REDO: ACALL DISP ;显示1位INC R2 ;计算下一次的显示位置INC R0 ;修改显示缓冲区指针CJNE R2; #06H; REDO ;6位显示完否RET ;显示结束返回//==========================================;显示一位子程序DISP: MOV D PTR; #LED_SEG ;字型码表首地址MOV A; @R0 ;取显示数据MOVC A; @A+DPTR ;求显示数据的字型码MOV D PTR; #SEG_OUT ;字型码输出口地址MOVX @DPTR; A ;输出字型码MOV A; R2 ;取显示位置MOV D PTR; #BIT_OUT ;显示位置输出口地址MOVX @DPTR; A ;显示ACALL DL1MSMOV A;#0FFH ;稳定显示1msMOVX @DPTR; ARET;字型码表LED_SEG: DB 3FH;06H;5BH;4FH;66H;6DH;7DH;07H ;'0;1;2;3;4;5;6;7' DB 7FH;6FH;77H;7CH;39H;5EH;79H;71H ;'8;9;A;B;C;D;E;F' DB 3EH; 50H; 40H; 08H; 00H ;'U; r; －; _; BLANK//======================================DL1MS: MOV R5;#200; 12M时延时1msDEL: NOPNOPNOPDJNZ R5;DELRETEND15. 一个单片机的键盘显示系统采用3×4矩阵式键盘、8位LED数码管显示器..12个按键定义为数字键0~9、功能键ENTER和STOP..系统工作时;键入一组数值;按下ENTER键后;新数值替换原来的显示值在显示器上循环显示;按下STOP键;循环显示终止;显示数据被清除..设计硬件电路和编写相应的程序..+5V图9.12 题15原理图//definationSEG_OUT EQU P2 //字型输出BIT_OUT EQU P3 //位控输出DISPBUF EQU 40H //显示缓冲区40H~47HSETPTR EQU 38H //设定数据时的存指针的单元HOLDTIME EQU 39H //ENTER时;存储每位稳定时间的单元DLETIME EQU 255 //enter稳定时间BIT_CODE EQU 3AH //ENTER时存字型的单元BIT_LOC EQU 3BH //ENTER时存位控的单元ETR_FLAG BIT 28H.0 //ENTER按下标志STP_FLAG BIT 28H.1 //STOP按下标志//============================ORG 0000HLJMP STARTORG 0030HSTART: MOV SP;#60H//======================ENTER按下的初始化=================CLR ETR_FLAGCLR STP_FLAGMOV HOLDTIME;#DLETIME //ENTER按下时;每位的保持时间MOV BIT_CODE;#DISPBUFMOV BIT_LOC;#01111111B//===========清显示缓冲区=========MOV R0;#DISPBUFMOV R3;#8ACALL CLRRAM;MOV SETPTR;#DISPBUF //设定指针初始化;未键入数据时;显示“-”MOV DISPBUF;#12HSCANK: MOV P1;#0FH //键盘扫描MOV A;P1ANL A;#00000111BXRL A;#00000111BJZ NON0ACALL DL20MS //消抖MOV P1;#0FHMOV A;P1ANL A;#00000111BXRL A;#00000111BJZ NON0 //键按下//此处判断哪个键按下MOV R3;#11101111BCONTI: MOV P1;R3MOV A;P1 // 逐行扫描ANL A;#00000111BXRL A;#00000111BJNZ FOUNDMOV A;R3RL AMOV R3;AXRL A;#11111110BJNZ CONTINON0: JMP NON //没有键按下FOUND: MOV P1;#00000111BMOV A;P1ANL A;#00001111BMOV R4;A //暂存列编码MOV A;R3ANL A;#11110000B //取行编码ORL A;R4MOV R4;A // 存特征码;等待键释放NO_RLSE:MOV P1;#0FH //键释放MOV A;P1ANL A;#00000111BXRL A;#00000111BJNZ NO_RLSEACALL DL20MS //消抖MOV P1;#0FHMOV A;P1ANL A;#00000111BXRL A;#00000111BJNZ NO_RLSEMOV A;R4CJNE A;#0E6H;NUM2MOV R4;#01HJMP GODISP //1NUM2: CJNE A;#0E5H;NUM3MOV R4;#02H //2JMP GODISPNUM3: CJNE A;#0E3H;NUM4MOV R4;#03H //3JMP GODISPNUM4: CJNE A;#0D6H;NUM5MOV R4;#04H //4JMP GODISPNUM5: CJNE A;#0D5H;NUM6MOV R4;#05H //5JMP GODISPNUM6: CJNE A;#0D3H;NUM7MOV R4;#06HJMP GODISP //6NUM7: CJNE A;#0B6H;NUM8MOV R4;#07HJMP GODISP //7NUM8: CJNE A;#0B5H;NUM9MOV R4;#08HJMP GODISP //8NUM9: CJNE A;#0B3H;ENTERMOV R4;#09HJMP GODISP //9ENTER: CJNE A;#076H;NUM0MOV R4;#0AH //ENTERJMP ETR_DISP //ENTER按下;循环显示NUM0: CJNE A;#075H;STOPMOV R4;#00H //0JMP GODISPSTOP: CJNE A;#073H;NUMXMOV R4;#0BHJMP STP_DISP // STOP按下NUMX: JMP NON //没有按键按下GODISP: CLR ETR_FLAGCLR STP_FLAGMOV R0;SETPTRMOV A;R4MOV @R0;AINC R0MOV SETPTR;R0CJNE R0;#DISPBUF+8;GOONMOV SETPTR;#DISPBUFGOON: JMP REDNON: JB ETR_FLAG;ETR_DISP //无键按下;之前ENTER按下JB STP_FLAG;STP_DISP //无键按下;之前STOP按下//无键按下;之前有数字键按下RED: MOV R0;#DISPBUFACALL DSPLY1 //显示键入的数据JMP SCANKETR_DISP:MOV SETPTR;#DISPBUF //enter件按下;设定数据循环显示SETB ETR_FLAGMOV R0;BIT_CODEMOV R2;BIT_LOC ;显示起始位置ACALL DISP ;显示1位DJNZ HOLDTIME; SKIP0MOV HOLDTIME;#DLETIMEMOV A; BIT_LOC ;计算下一个显示位置RR AMOV BIT_LOC;AINC BIT_CODE ;修改显示缓冲区地址指针XRL A;#01111111B ;8位显示完否JNZ SKIP0MOV BIT_CODE;#DISPBUFMOV BIT_LOC;#01111111BMOV HOLDTIME;#DLETIME ;未完;继续显示SKIP0: J MP SCANK ;返回//STOP处理STP_DISP: MOV SETPTR;#DISPBUFSETB STP_FLAGMOV R0;#DISPBUFMOV R3;#8ACALL CLRRAM; //清显示缓冲区内容MOV DISPBUF;#12HMOV R0;#DISPBUF //最左边显示“-”ACALL DSPLY1JMP SCANK//===========================================//8位显示DSPLY1: MOV R2; #01111111B ;显示起始位置REDO: ACALL DISP ;显示1位MOV A; R2 ;计算下一个显示位置RR AMOV R2; AINC R0 ;修改显示缓冲区地址指针XRL A; #01111111B ;8位显示完否JNZ REDO ;未完;继续显示RET ;返回//==========================================;显示一位子程序DISP: MOV D PTR; #LED_SEG ;字型码表首地址MOV A; @R0 ;取显示数据MOVC A; @A+DPTR ;求显示数据的字型码MOV S EG_OUT; A ;输出字型码MOV A; R2 ;取显示位置MOV BIT_OUT; A ;显示ACALL DL1MSMOV A;#0FFH ;稳定显示1msMOV BIT_OUT;ARET;字型码表LED_SEG: DB 3FH;06H;5BH;4FH;66H;6DH;7DH;07H ;'0;1;2;3;4;5;6;7' DB 7FH;6FH;77H;7CH;39H;5EH;79H;71H ;'8;9;A;B;C;D;E;F' DB 3EH; 50H; 40H; 08H; 00H ;'U; r; －; -; BLANKDL1MS: MOV R5;#200; 12M时延时1msDEL: NOPNOPNOPDJNZ R5;DELRETDL20MS: MOV R7;#20; 12M时延时20msDEL00: ACALL DL1MSDJNZ R7;DEL00RETCLRRAM: MOV @R0;#14H //不显示INC R0DJNZ R3;CLRRAMRETEND16. 简述A/D和的作用..A/D把模拟量变成数字量..D/A把数字量转换成模拟量..17. 在检测系统中;通常采用均值滤波的方法来消除检测数据的随机干扰;即连续采样多次;取平均值作为测量值..采用ADC0809设计一个检测系统;对IN5通道接入的模拟采样8次;把它们的均值存放在30H单元..＋R八路模拟量输入图9.12 题17的MCS-51单片机与ADC0809的接口电路18. 采用ADC0809设计一个8路巡回检测系统;每隔50ms对8个回路检测1次;并把采样值存储在40H开始的区域..系统晶振频率为12MHz..接口电路与题17相同..程序流程图见图9.13..程序如下：ORG 0000HLJMP STARTORG 000BHLJMP Timer0InterruptSTART:MOV SP;#60HLCALL InitTimer0MOV R0;#40H ;置数据区首地址指针MOV R6;#00H ;指向模拟量输入通道0;通道地址的低八位LOOP: NOPLJMP LOOPInitTimer0:;定时器0;定时50msMOV TMOD; #01H MOV TH0; #3CH MOV TL0; #0B0H SETB EA SETB ET0 SETB TR0 RETTimer0Interrupt: PUSH DPH PUSH DPLPUSH ACC MOV TH0; #3CH MOV TL0; #0B0H MOV DPH; #0BFH ;P2.6=0;通道地址的高八位 MOV DPL;R6 ;模拟通道0 MOVX @DPTR;A ;启动A/D 转换.. WAITAD: JB P3.3; WAITADMOVX A;@DPTR ;读A/D 转换结果 MOV @R0;A ;存转换结果 INC R0 ;修改数据区指针 INC R6;模拟通道地址加1 CJNE R6;#08;EXIT ;8个通道全采样完了吗MOV R6;#00H ;8路巡检结束;重新采样模拟量输入通道IN0 MOV R0;#40H;重设数据区首地址指针EXIT:POP ACCPOP DPL POP DPH RETIEND19. 采用2片ADC0809为8051单片机扩展16路模拟量输入通道.. 图9.13 地址分析：IC2：P2.7=1;P2.6=0;8个通道地址为： IN0：8000H ； IN1：8001H IN2：8002H ； IN3：8003H IN4：8004H ； IN5：8005H IN6：8006H ；IN7：8007HIC3：P2.7=0;P2.6=1;8个通道地址为：图9.13 题18 程序流程图IN0：4000H；IN1：4001HIN2：4002H；IN3：4003HIN4：4004H；IN5：4005HIN6：4006H；IN7：4007H＋R八路模拟量输入八路模拟量输入图9.14 2片ADC0809为8051单片机接口电路图20. 用8051单片机和DAC0832设计一个应用系统;输出连续的三角波..接口电路和程序框图见图9.15..ORG 0020HMOV DPTR;＃7FFFH ；指向0832LOOP: MOV R2;＃0FFH ；循环次数MOV A;＃00H ；赋初值LOOP1：MOVX ＠DPTR;A ；D/A转换输出INC ADJNZ R2;LOOP1MOV R2;＃0FEHLOOP2：DEC AMOVX @DPTR;A DJNZ R2;LOOP2 ALMP LOOP END+5VDAC0832A VoutMCS-51P2.7WRDI7Vcc ILE Vref Rfb Iout1Iout2AGNDDGNDP0.7P0.6P0.5P0.4P0.3P0.2P0.1P0.0DI6DI5DI4DI3DI2DI1DI0+-CSXFERWR2WR1a 接口电路b 程序流程框图图9.15 题20接口电路和程序流程框图21. 用8051单片机和DAC0832设计一个应用系统;连续输出周期为5.12秒的三角波提示：每10ms 转换1次;三角波的周期等于定时时间×转换次数..接口电路如图9.15..程序框图见图9.16图9.16 题21程序流程图ORG 0000H LJMP START ORG 000BHLJMP Timer0InterruptSTART: MOV SP; #60HLCALL InitTimer0 ;定时初始化MOV R6;#0;三角波DA 转换值;起始值为0MOV R7;#0;三角波上升下降标志;0 = 上升;1 = 下降 LOOP:;主处理程序NOPNOP ALMP LOOPInitTimer0:MOV TMOD;#01H MOV TH0; #0D8H MOV TL0; #0F0H SETB EA SETB ET0 SETB TR0 RETTimer0Interrupt:MOV TH0; #0D8H MOV TL0; #0F0H CJNE R7; #0; LOOP1 INC R6CJNE R6; #0FFH; LOOP01 MOV R7; #1LOOP01: MOV DPTR; #7FFFH;指向0832MOV A; R6 MOVX @DPTR;A;D/A 转换输出SJMP RET0LOOP1: DEC R6CJNE R6; #0; LOOP11 MOV R7; #0LOOP11: MOV DPTR; #7FFFH;指向0832MOV A; R6 MOVX @DPTR;A;D/A 转换输出SJMP RET0RET0: RETIEND22. 用8051单片机和DAC0832设计一个应用系统;输出占空比为50%的双极性方波;幅值在–5~+5V 之间..接口电路见图9.17;程序流程框图见图9.18..根据图9.17接口电路的连接关系;可以推导出下列公式：Vref)(2Vo1Vref)2R 2R Vo1R 2R (Vout +-=+-=程序流程框图见图9.17..程序如下： ORG 1000HSTART: MOV DPTR;#7FFFHLOOP: MOV A;#00H MOVX @DPTR;A CALL DELAY10MS MOV A;#0FFH MOV @DPTR;A CALL DELAY10MSJMP LOOP+5VDAC0832A Vo18051P2.7WRDI7Vcc ILE Vref Rfb Iout1Iout2AGND DGNDP0.7P0.6P0.5P0.4P0.3P0.2P0.1P0.0DI6DI5DI4DI3DI2DI1DI0+-CS XFERWR2WR1A Vout+-2RR 2R图9.17 接口电路图图9.18 程序流程图。
单片机原理及接口技术课后答案第一题：简述单片机的工作原理单片机是一种集成电路，内部拥有中央处理器、内存、输入/输出端口等多种功能模块。
单片机的工作原理主要分为三个步骤：取指、执行和存储。
在取指阶段，单片机通过地址总线从存储器中获取指令，并将其存储在指令寄存器中。
指令寄存器中的指令会被解码器解码，确定具体的操作。
在执行阶段，CPU根据指令寄存器中的指令执行相应的操作。
这包括运算操作、逻辑操作、移位操作等。
执行的结果会被存储在通用寄存器中。
在存储阶段，CPU将操作结果存储在内存或者其他寄存器中。
同时，如果需要将结果输出到外设，CPU会通过输出端口将数据传输到相应的外设。
通过这些步骤的循环执行，单片机可以完成各种任务，实现各种功能。
第二题：简述单片机的输入/输出接口技术单片机的输入/输出接口技术主要通过引脚、端口和中断实现。
单片机的引脚连接外部电路，用于与外部设备交互。
引脚可以通过软件控制为输入或输出模式，并可以通过特定的寄存器进行读写操作。
单片机的端口是对引脚的集合，通过对端口模式和端口数据的设置，可以实现对多个引脚的控制。
例如，可以将一个端口的多个引脚设置为输出模式，并通过给端口数据赋值来同时控制这些引脚的电平状态。
中断是单片机实现输入/输出的一种重要方式。
当外部事件（例如按键按下、定时器溢出等）发生时，单片机将会中断当前的工作，执行中断服务程序来处理该事件。
中断可以提高系统的响应速度和灵活性。
通过以上的输入/输出接口技术，单片机可以方便地与外部设备进行通信和数据交换，实现各种功能和应用。
第三题：简述单片机的串行通信接口单片机的串行通信接口是一种用于与其他设备进行数据传输的接口。
常见的串行通信接口有SPI和I2C。
SPI（Serial Peripheral Interface）是一种同步的串行接口，使用四根线（时钟线、数据线、选择线和数据传输方向线）进行数据传输。
SPI可以实现高速的全双工通信，并且可以与多个外部设备进行连接，通过选择线来选择通信的目标设备。

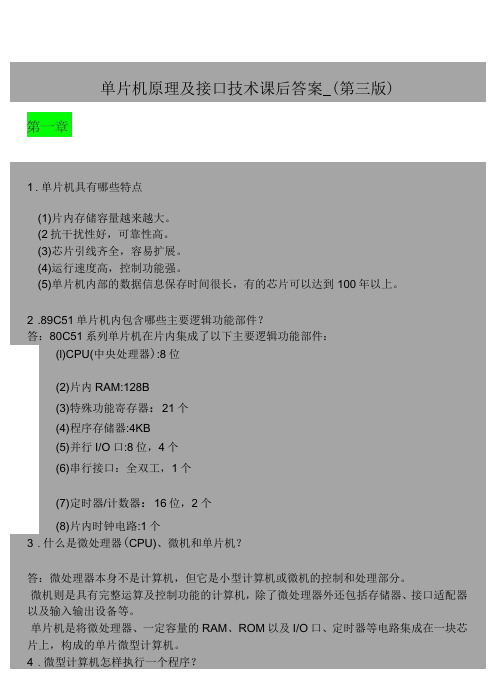

单片机原理及接口技术课后答案_(第三版)
1 .单片机具有哪些特点
(1)片内存储容量越来越大。
(2抗干扰性好，可靠性高。
(3)芯片引线齐全，容易扩展。
(4)运行速度高，控制功能强。
(5)单片机内部的数据信息保存时间很长，有的芯片可以达到100年以上。
2 .89C51单片机内包含哪些主要逻辑功能部件？
答：80C51系列单片机在片内集成了以下主要逻辑功能部件：
(l)CPU(中央处理器):8位
(2)片内RAM:128B
(3)特殊功能寄存器：21个
(4)程序存储器:4KB
(5)并行I/O口:8位，4个
(6)串行接口：全双工，1个
(7)定时器/计数器：16位，2个
(8)片内时钟电路:1个
3 .什么是微处理器(CPU)、微机和单片机？
答：微处理器本身不是计算机，但它是小型计算机或微机的控制和处理部分。
微机则是具有完整运算及控制功能的计算机，除了微处理器外还包括存储器、接口适配器以及输入输出设备等。
单片机是将微处理器、一定容量的RAM、ROM以及I/O口、定时器等电路集成在一块芯片上，构成的单片微型计算机。
4 .微型计算机怎样执行一个程序？。
单片机原理与接口技术课后答案以下为单片机原理与接口技术课后答案：1. 什么是单片机？单片机是一种高度集成的计算机内核，具有处理器、内存、输入/输出接口等元件，可以用于控制、处理和操作外部设备。
2. 单片机的工作原理是什么？单片机的工作原理是通过执行存储在其内部存储器中的指令，来控制外围设备的操作。
它具有时钟、ALU、寄存器和一个指令集，通过时钟信号的控制，按照程序指令的顺序进行执行。
3. 单片机与外部设备的连接方式有哪些？单片机与外部设备的连接方式有并行接口、串行接口、通信总线接口等。
4. 并行接口是如何工作的？并行接口是使用多个传输线同时传输数据的接口。
单片机通过并行接口的数据总线，向外部设备发送数据或接收数据，同时通过控制线发送控制信号。
5. 串行接口是如何工作的？串行接口是使用单个传输线逐位传输数据的接口。
单片机通过串行接口的发送线发送数据，通过接收线接收数据，并且通过控制线发送控制信号。
6. 通信总线接口是如何工作的？通信总线接口通过将单片机与外部设备连接到同一总线上，实现它们之间的通信。
单片机可以通过总线向外部设备发送数据或接收数据。
7. 单片机的输入接口如何实现？单片机的输入接口可以通过输入寄存器、输入缓冲器和输入/输出控制电路等，将外部设备的信号输入到单片机中。
8. 单片机的输出接口如何实现？单片机的输出接口可以通过输出寄存器、输出缓冲器和输出/输入控制电路等，将单片机中的数据发送到外部设备。
9. 单片机的中断技术是什么？单片机的中断技术是在执行程序的过程中，根据一定的条件发生中断，暂停当前的程序执行，转而处理中断服务程序，然后再返回到原来的程序继续执行。
10. 单片机的定时器/计数器是什么？单片机的定时器/计数器是一种可编程的设备，可用于产生定时延迟、计数外设事件等。
它可以通过编程设置计数范围和工作方式，在给定的时钟信号下进行计数操作。
以上为单片机原理与接口技术课后答案。

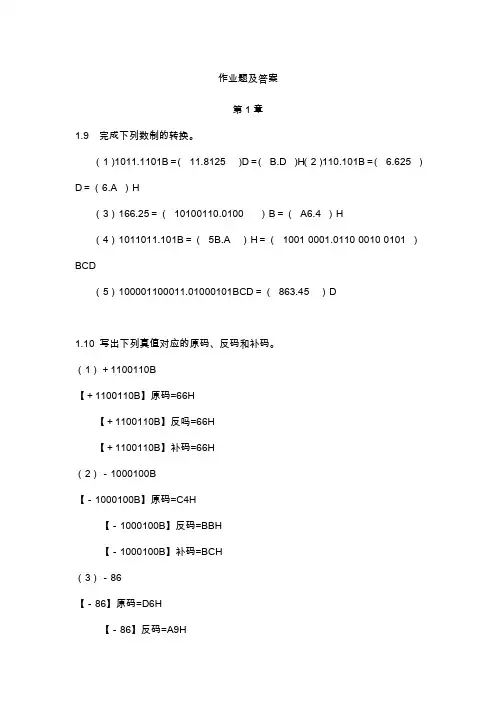

作业题及答案第1章1.9完成下列数制的转换。
(1) 1011.1101B =( 11.8125 ) D =( B.D ) H1.10写出下列真值对应的原码、反码和补码(1) +1100110B[+ 1100110B 】原码=66H[+ 1100110B 】反吗=66H[+ 1100110B 】补码=66H(2) —1000100B[-1000100B 】原码=C4H[—1000100B 】反码=BBH[—1000100B 】补码=BCH(3) — 86[—86】原码=D6H[—86】反码=A9H[-86】补码=AAH (2) 110.101B =( 6.625 ) D = (3) 166.25 =( 10100110.0100 (4) 1011011.101B =( 5B.A ) BCD(5 ) 100001100011.01000101BCD (6.A ) H)B =( A6.4 ) HH =( 1001 0001.0110 0010 0101)=(863.45 ) D1.11写出下列机器数分别作为原码、反码和补码时，其表示的真值分别是多少？(1)01101110B+110(6EH)(2)10110101B-53(35H), -74(-4AH), -75(-4BH)1.12已知X和丫的真值，试分别计算［X + Y］补和［X —Y］补，并指出是否产生溢出 (设补码均用8位二进制表示)。
(1) X =+ 1000100B , 丫= —0010010BX 补=01000100B, 丫补=11101110B［X + Y］补:0100 01001110 11101 0011 0010C7=1 , C6=1,相同，所以无溢出。
［X —Y］补0100 01000001 00100101 0110C7=0 , C6=0,相同，所以无溢出。
(2)X =+ 1100001B , Y =+ 1000010B[X + Y]补:有溢出[X —Y]补无溢出(3)X = —1101001B , Y =—1010101B[X + Y]补：有溢出[X —Y]补：无溢出1.13用十六进制写出下列字符的ASCII码。

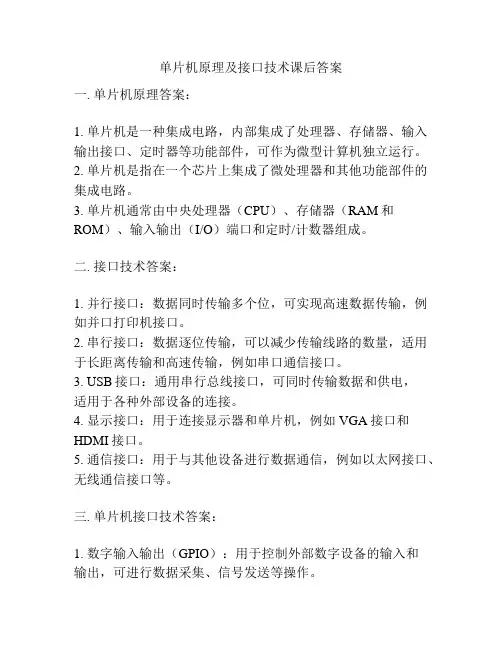

单片机原理及接口技术课后答案单片机（Microcontroller）是一种集成了微处理器、存储器和各种输入输出接口的单个集成电路芯片，它广泛应用于各种电子设备中。
在学习单片机原理及接口技术课程中，我们需要掌握单片机的基本原理和各种接口技术，下面是课后习题的答案，希望对大家的学习有所帮助。
1. 请简要说明单片机的工作原理。
单片机是一种集成了微处理器、存储器和各种输入输出接口的单个集成电路芯片，它通过内部的时钟系统控制各种操作，包括数据的输入输出、存储器的读写等。
单片机通过外部的引脚与外部电路连接，实现与外部设备的通讯和控制。
2. 什么是单片机的接口技术？请列举几种常见的接口技术。
单片机的接口技术是指单片机与外部设备进行通讯和控制的技术，包括数字接口技术、模拟接口技术和通讯接口技术。
常见的接口技术包括并行接口、串行接口、模数转换接口、数模转换接口等。
3. 请简要说明并行接口的工作原理。
并行接口是单片机与外部设备进行数据传输的一种接口技术，它通过多根数据线同时传输数据，速度快，但对于线路长度和干扰抗性要求较高。
在工作时，单片机通过控制地址线和数据线与外部设备进行通讯，实现数据的输入输出。
4. 请简要说明串行接口的工作原理。
串行接口是单片机与外部设备进行数据传输的一种接口技术，它通过一根数据线按位传输数据，速度相对较慢，但对于线路长度和干扰抗性要求较低。
在工作时，单片机通过控制时钟信号和数据线与外部设备进行通讯，实现数据的输入输出。
5. 请简要说明模数转换接口的工作原理。
模数转换接口是单片机将模拟信号转换为数字信号的一种接口技术，它通过模数转换器将模拟信号转换为数字信号，然后由单片机进行处理。
在工作时，单片机通过控制模数转换器的输入输出端口，实现模拟信号的采集和处理。
6. 请简要说明数模转换接口的工作原理。
数模转换接口是单片机将数字信号转换为模拟信号的一种接口技术，它通过数模转换器将数字信号转换为模拟信号，然后输出到外部设备。
单片机原理和接口技术课后答案绪论1．第一台计算机的问世有何意义答第一台电子数字计算机ENIAC问世，标志着计算机时代的到来。
与现代的计算机相比，ENIAC有许多不足，但它的问世开创了计算机科学技术的新纪元，对人类的生产和生活方式产生了巨大的影响。
2．计算机由哪几部分组成答由运算器、控制器、存储器、输入设备和输出设备组成，运算器与控制器合称为CPU。
3．微型计算机由哪几部分构成答微型计算机由微处理器、存储器和I/O接口电路构成。
各部分通过地址总线（AB）、数据总线（DB）和控制总线（CB）相连。
4．微处理器与微型计算机有何区别答微处理器集成了运算器和控制器（即CPU）；而微型计算机包含微处理器、存储器和I/O接口电路等。
5．什么叫单片机其主要特点有哪些答在一片集成电路芯片上集成微处理器、存储器、I/O接口电路，从而构成了单芯片微型计算机，即单片机。
单片机主要特点有控制性能和可靠性高；体积小、价格低、易于产品化；具有良好的性能价格比。
6．微型计算机有哪些应用形式各适于什么场合答微型计算机有三种应用形式多板机（系统机）、单板机和单片机。
多板机，通常作为办公或家庭的事务处理及科学计算，属于通用计算机。
单板机，I/O设备简单，软件资源少，使用不方便。
早期主要用于微型计算机原理的教学及简单的测控系统，现在已很少使用。
单片机，单片机体积小、价格低、可靠性高，其非凡的嵌入式应用形态对于满足嵌入式应用需求具有独特的优势。
目前，单片机应用技术已经成为电子应用系统设计的最为常用技术手段。
7．当前单片机的主要产品有哪些各有何特点答多年来的应用实践已经证明，80C51的系统结构合理、技术成熟。
因此，许多单片机芯片生产厂商倾力于提高80C51单片机产品的综合功能，从而形成了80C51的主流产品地位，近年来推出的与80C51兼容的主要产品有l ATMEL公司融入Flash存储器技术推出的AT89系列单片机；l Philips公司推出的80C51、80C552系列高性能单片机；l 华邦公司推出的W78C51、W77C51系列高速低价单片机；l ADI公司推出的ADμC8xx系列高精度ADC单片机；l LG公司推出的GMS90/97系列低压高速单片机；l Maxim公司推出的DS89C420高速（50MIPS）单片机；l Cygnal公司推出的C8051F系列高速SOC单片机等。
作业题及答案第1章1.9 完成下列数制的转换。
（1）1011.1101B＝（11.8125 ）D＝（B.D ）H（2）110.101B＝（6.625 ）D＝（6.A ）H（3）166.25＝（10100110.0100 ）B＝（A6.4 ）H（4）1011011.101B＝（5B.A ）H＝（1001 0001.0110 0010 0101 ）BCD（5）100001100011.01000101BCD＝（863.45 ）D1.10 写出下列真值对应的原码、反码和补码。
（1）＋1100110B【＋1100110B】原码=66H【＋1100110B】反吗=66H【＋1100110B】补码=66H（2）－1000100B【－1000100B】原码=C4H【－1000100B】反码=BBH【－1000100B】补码=BCH（3）－86【－86】原码=D6H【－86】反码=A9H【－86】补码=AAH1.11写出下列机器数分别作为原码、反码和补码时，其表示的真值分别是多少？（1）01101110B+110(6EH)（2）10110101B-53(35H), -74(-4AH), -75(-4BH)1.12 已知X 和Y 的真值，试分别计算[X ＋Y]补和[X －Y]补，并指出是否产生溢出（设补码均用8位二进制表示）。
（1）X ＝＋1000100B ，Y ＝－0010010BX 补=01000100B, Y 补=11101110B[X ＋Y]补:C7=1，C6=1,相同， 所以无溢出。
[X －Y]补0100 0100 0001 0010 0101 01100100 01001110 11101 0011 0010C7=0，C6=0,相同，所以无溢出。
（2）X＝＋1100001B，Y＝＋1000010B[X＋Y]补:有溢出[X－Y]补无溢出（3）X＝－1101001B，Y＝－1010101B[X＋Y]补：有溢出[X－Y]补：无溢出1.13 用十六进制写出下列字符的ASCII码。
（1）NBA‘NBA’=4E4241H（2）HELLO！2009‘HELLO！2009’=48454C4C4F2132303039H第2章2.6 80C51单片机的EA信号有何功能？在使用80C31和89C51单片机时，EA信号应如何处理？答：EA是访问外部程序存储器选通信号。
当其为低电平时，对ROM的读操作限定为外部存储器；当其为高电平时，对ROM的读操作是从内部开始的，当PC值大于内部程序存储器地址范围时，CPU自动转向读外部程序存储器。
80C31单片机片内无ROM，应将EA引脚固定接低电平，以迫使系统全部执行片外程序存储器程序。
89C51单片机应将EA引脚接+5V电源。
2.9 系统复位后，CPU使用哪一组工作寄存器？它们的地址是什么？如何改变当前工作寄存器组？答：系统复位后，CPU使用0组寄存器，它们的地址分别是：R0--R7:00H—07H.可以通过改变PSW寄存器的PSW.4和PSW.3两位的值来改变工作寄存器组。
2.10 80C51单片机具有很强的布尔（位）处理功能？共有多少单元可以位寻址？采用布尔处理有哪些优点？答：是的，80C51单片机具有很强的布尔处理功能，在内部RAM区20H—2FH 的16个单元都可以位寻址；同时21个特殊功能寄存器中还有部分特殊功能寄存器可以位寻址。
布尔（位）处理机，是80C5l系列单片机的突出优点之一，给“面向控制”的实际应用带来了极大的方便。
布尔（位）处理机借用进位标志CY作为位累加器，在布尔运算中，CY是数据源之一，又是运算结果的存放处，位数据传送的中心。
布尔（位）处理机指令系统中有专门进行位处理的指令集，利用位逻辑操作功能进行随机逻辑设计，可把逻辑表达式直接变换成软件执行，方法简便，免去了过多的数据往返传送、字节屏蔽和测试分支，大大简化了编程，节省了存储器空间，加快了处理速度，增强了实时性能。
还可实现复杂的组合逻辑处理功能。
所有这些，特别适用于某些数据采集、实时测控等应用系统。
2.12 单片机的复位方法有哪两种？复位后各寄存器及RAM中的状态如何？答：按键复位和外部脉冲复位。
单片机复位后，21个寄存器中，SP=07H,P0—P3均为FFH,SBUF为不定值，其余均为0.2.13 80C51单片机的PSEN、RD、WR、XTAL1和XTAL2引脚各有何作用？单片机时钟电路分别采用内部和外部振荡方式时，XTAL1和XTAL2引脚应如何连接？答：PSEN是片外程序存储器选通信号，低电平有效。
RD（片外数据存储器读选通），输出，低电平有效。
WR（片外数据存储器写选通），输出，低电平有效。
XTAL1和XTAL2内部振荡方式：在80C51芯片内部有一个高增益反相放大器，其输入端为芯片引脚XTALl，其输出端为引脚XTAL2。
当使用芯片内部时钟时，这两根引线用于外接石英晶体和微调电容。
外部振荡方式：把外部已有的时钟信号引入单片机内。
该方式适宜用来使单片机的时钟信号与外部信号保持同步。
外部振荡信号由XTAL1引入，XTAL2端悬空不用。
第3章3.7用指令实现下述功能。
（1）内部RAM30H单元内容送R0。
MOV R0,30H（2）将立即数10H送入内部RAM30H单元。
MOV 30H,#10H（3）R0内容送入R1。
MOV A,R0MOV R1,A（4）内部RAM30H单元内容送外部RAM30H单元。
MOV R0,#30HMOV A,@R0MOVX @R0,A（5）外部RAM3000H单元内容送内部RAM30H单元。
MOV DPTR,#3000HMOVX A,@DPTRMOV 30H,A（6）ROM3000H单元内容送内部RAM30H单元。
MOV DPTR,#3000HMOV A,#00HMOVC A,@(A+DPTR)MOV 30H,A3.8 已知内部RAM中，（30H）＝40H，（40H）＝50H，（50H）＝5AH，（5AH）＝60H，ROM中（125AH）＝88H，试分析下面程序的运行结果，并指出每条指令的源操作数寻址方式。
MOV A，50H ;直接寻址MOV R0，A ；寄存器寻址MOV P1，＃0F0H ；立即寻址MOV @R0，30H ；直接寻址MOV DPTR，＃1200H ；立即寻址MOVX @DPTR，A ；寄存器寻址MOVC A，@A＋DPTR ；变址寻址MOV 40H，50H ；直接寻址MOV P2，P1 ；直接寻址程序执行后，P2=F0H ; (40H)= 5AH ;(A)=88H ;(1200H)=5AH;(5AH)=40H3.9 设（R1）＝31H，内部RAM31H的内容为68H，32H单元的内容为60H，（A）＝10H。
请指出运行下面的程序后各单元内容的变化。
MOV A，@R1 ;(A)=68HMOV @R1，32H ;(31H)60HMOV 32H，A ;(32H)=68HMOV R1，＃45H ;(R1)=45H程序前3条指令将内部RAM31H和32H单元内容互换。
3.10 已知当前PC值为2000H，用两种方法将ROM207FH单元中的常数送入累加器A。
（1）MOV DPTR,#207FHMOV A,#00HMOVC A,@A+DPTR（2）MOV A,#7CHMOVC A,@A+PC3.16 已知延时程序为DELAY：MOV R0，＃0A0HLOOP1：MOV R1，＃0FFHLOOP2：NOPDJNZ R1，LOOP2DJNZ R0，LOOP1若系统的晶振频率为12MHz，请指出该延时子程序的延时时间。
机器周期数DELAY：MOV R0，＃0A0H 1LOOP1：MOV R1，＃0FFH 1LOOP2：NOP 1DJNZ R1，LOOP2 2DJNZ R0，LOOP1 2由于晶振频率为12MHz,1M=1μs该程序延时时间为：【1+（1+2）*255+2】*160+1=122.881ms第4章4.13编写程序将内部RAM40H~60H单元清0MOV R7,#21HMOV R0,#40HLOOP:MOV @R0,#00HINC R0DJNZ R7,LOOPSJMP $4.15 编程将外部RAM的1000H～1FFF区域的数据送到2000H～2FFFH区域。
ORG 0100HMOV DPTR,#1000HMOV R7,#10HLL1: MOV R6,#00HLL: MOVX A,@DPTRMOV B,AMOV A,DPHADD A,#10HMOV DPH,AMOV A,BMOVX @DPTR,AMOV A,DPHCLR CSUBB A,#10HMOV DPH,AINC D PTRDJNZ R6,LLINC D PHDJNZ R7,LL1SJMP $4.16已知一内部RAM以BLOCK1和BLOCK2为起始地址的存储区中分别有5字节无符号被减数和减数（低位在前，高位在后。
请编写减法子程序令它们相减，并把差放入以BLOCK1为起始地址的存储单元。
BLOCK1 EQU 30HBLOCK2 EQU 40HORG 0000HLJMP STARTSTART:MOV R0,#BLOCK1MOV R1,#BLOCK2MOV R7,#1LP:MOV R6,#5CLR CLP1:MOV A,@R0SUBB A,@R1MOV @R0,AINC R0INC R1DJNZ R6,LP1DJNZ R7,LPSJMP $END4.17 从内部RAM20H单元开始存有一组带符号数，其个数已存放在1FH单元中。
要求统计出大于0、等于0和小于0的数的数目，并把统计结果分别存放在ONE、TWO、THREE三个单元中。
ONE EQU 1EHTWO EQU 1DHTHREE EQU 1CHORG 0000HLJMP STARTSTART:MOV ONE,#00HMOV TWO,#00HMOV THREE,#00HMOV R0,#20HMOV R7,1FHLOOP3: MOV A,@R0INC R0JZ LOOP1JB ACC.7,LOOP2INC ONESJMP HALTLOOP1: INC TWOSJMP HALTLOOP2: INC THREEHALT: DJNZ R7,LOOP3SJMP $4.18 设内部RAM30H 单元有两个非零的BCD 数，请编写求两个BCD 数的积，并将积以压缩型BCD 数形式送入31H 单元的程序。
ORG 0000H MOV A, 30HANL A, #0F0HSWAP AMOV B, AMOV A, 30HANL A, #0FHMUL A, BMOV B, #0AHDIV A BSWAP AORL A, BMOV 31H, ASJMP $4.20 编制绝对值函数程序。
