扣件式钢管脚手架工程ppt课件

第一章钢管扣件式脚手架工程结合该工程结构形式和地下室的布置、建筑物的有效高度及施工用地的实际情况，该工程六层以下采用双排落地式钢管脚手架，七层以上全部采用悬挑式扣件式脚手架。

确保文明施工。

钢管脚手架封闭施工，四周满挂绿色密目式安全网，起到确保周边居民安全，减少施工灰尘外扬和美化施工环境的作用。

脚手架必须分段挂牌脸收，合格后方可使用。

因脚手架搭设质量直接影响到工程的安全管理，所以施工前必须编制详细的脚手架搭设方案。

钢管脚手架的搭设、拆卸、使用管理等将严格遵照国家行业标准《建筑施工扣件式钢管脚手架安全技术规范》（JGJI30-2001）及《建筑施工安全检查标准》（JGJ59-99）及河南省有关标准执行。

第一节脚手架的主要配件及材料选用1、扣件式钢管脚手架的主要组成构件有：立柱、纵向水平杆（大横杆）、横向水平杆（小横杆）、扣件、脚手板、剪刀撑（十字撑）、横向支撑（横向斜拉杆）、连墙件、纵向扫地杆，横向扫地杆，底座。

2、材料选用048mm,厚3.5mm的钢管，竹笆脚手板和18Cnl高木质踢脚板。

第二节落地式脚手架构造根据施工安排，1-6层均采用落地式双排钢管扣件脚手架，排距Lb选用1.05m,步距h选用1.8m,最大柱距LmaX选用1.5m,连墙件每两步两跨设一点。

1、立柱构造要求：立柱接头必须采用对接扣件对接，对接应符合以下要求：立柱上的对接扣件应交错布置，两个相邻立柱接头在高度方向错开的距离不应小于500mm;各接头中心距主节点的距离不应大于步距的1∕3o2、纵向水平杆构造要求：(1)纵向水平杆设置在横向水平杆之上，并以直角扣件扣紧在横向水平杆上。

纵向水平杆在操作层的间距不宜大于400mm。

(2)纵向水平杆的长度一般不宜小于3跨，并不大于6m。

(3)纵向水平杆一般宜采用对接扣件连接，对接接头应交错布置，不应设在同步、同跨内，相邻接头水平距离不应小于500mm,并应避免设在纵向水平杆的跨中。

端部扣件盖板边缘至杆端的距离不应小于100mm o3、横向水平杆的构造要求：双排架的横向水平杆两端采用直角扣件固定在立柱上，靠墙一侧的外伸长度一般为400mmo4、竹笆脚手板的构造要求：(1)竹笆板主筋应垂直于纵向水平杆方向铺设，应采用对接平铺，四个脚应用直径为1.2mm的镀锌钢丝固定在纵向水平杆上。

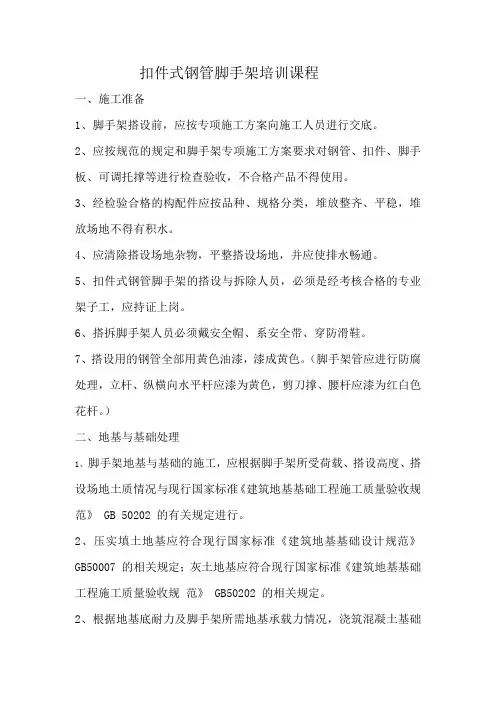

扣件式钢管脚手架培训课程一、施工准备1、脚手架搭设前，应按专项施工方案向施工人员进行交底。

2、应按规范的规定和脚手架专项施工方案要求对钢管、扣件、脚手板、可调托撑等进行检查验收，不合格产品不得使用。

3、经检验合格的构配件应按品种、规格分类，堆放整齐、平稳，堆放场地不得有积水。

4、应清除搭设场地杂物，平整搭设场地，并应使排水畅通。

5、扣件式钢管脚手架的搭设与拆除人员，必须是经考核合格的专业架子工，应持证上岗。

6、搭拆脚手架人员必须戴安全帽、系安全带、穿防滑鞋。

7、搭设用的钢管全部用黄色油漆，漆成黄色。

（脚手架管应进行防腐处理，立杆、纵横向水平杆应漆为黄色，剪刀撑、腰杆应漆为红白色花杆。

）二、地基与基础处理1、脚手架地基与基础的施工，应根据脚手架所受荷载、搭设高度、搭设场地土质情况与现行国家标准《建筑地基基础工程施工质量验收规范》 GB 50202 的有关规定进行。

2、压实填土地基应符合现行国家标准《建筑地基基础设计规范》GB50007 的相关规定；灰土地基应符合现行国家标准《建筑地基基础工程施工质量验收规范》 GB50202 的相关规定。

2、根据地基底耐力及脚手架所需地基承载力情况，浇筑混凝土基础垫层，厚度不小于10cm.3、立杆垫板或底座底面标高高于自然地坪10cm以上。

同时在外立杆的外侧20cm处，沿脚手架顺向做排水沟，找好排水坡度，并进行硬化处理，与整个施工现场的排水管网自成一体，确保脚手架基础不存水。

4、脚手架基础经验收合格后，按专项方案的要求放线定位。

三、搭设要求：①扣件螺栓拧紧扭力矩应为40-65N·m；②对接扣件开口应朝上或朝内；③各杆件端头伸出扣件盖板边缘的长度不应小于100mm。

⑤架体护身栏杆和挡脚板均应搭设在外立杆的内侧；⑥架体护身栏杆高度应为每步架的1.2m处；⑦脚手板应铺满、铺稳，离墙面的距离不应大于150mm；⑧脚手架搭设必须与工程进度同步进行，一次搭设高度不应超过相邻连墙件2步以上。

脚手架图文教程PPT课件•脚手架基本概念与分类•搭设前准备工作及安全要求•脚手架搭设步骤详解•脚手架使用过程中的注意事项目•常见问题分析与解决方法•图文结合实例展示录01脚手架基本概念与分类脚手架定义及作用脚手架定义脚手架是为了保证各施工过程顺利进行而搭设的工作平台，用于承载施工人员、施工材料和设备等。

脚手架作用提供安全、稳定的工作空间，确保施工人员在高空作业时的安全，提高施工效率和质量。

扣件式脚手架碗扣式脚手架悬挑式脚手架附着式升降脚手架脚手架主要类型介绍01020304由钢管和扣件组成，搭设灵活，承载能力强，适用于各种建筑结构和施工条件。

由碗扣、横杆和立杆组成，结构稳定，搭设速度快，适用于桥梁、隧道等大规模施工。

通过悬挑梁将脚手架荷载传递给建筑结构，适用于高层建筑外墙施工和装修。

附着在建筑结构上，通过升降设备实现升降功能，适用于高层建筑外立面施工。

选用原则与注意事项选用原则根据工程特点、施工条件、承载要求和经济性等因素综合考虑，选择适合的脚手架类型。

注意事项确保脚手架材料质量合格，搭设符合规范要求，使用过程中加强检查和维护，确保安全使用。

同时，要对施工人员进行安全教育和培训，提高他们的安全意识和操作技能。

在拆除脚手架时，应遵循从上到下、逐层拆除的原则，严禁抛掷杆件和扣件。

02搭设前准备工作及安全要求010204场地勘察与评估勘察现场地形、地貌及障碍物情况评估地面承载能力及稳定性确定搭设位置和高度，并考虑周边环境因素制定安全措施和应急预案03采购符合标准要求的脚手架材料和设备检查材料和设备的质量证明文件及合格证书对材料和设备进行外观检查，确保其完好无损按照规定进行验收，并记录验收结果01020304材料设备采购与验收标准组织专业搭设队伍，明确人员分工和职责确保搭设人员熟悉脚手架搭设流程和规范对搭设人员进行安全教育和技能培训强调安全意识，提高搭设人员的自我保护能力搭设队伍组织及培训要求03脚手架搭设步骤详解基础处理与排水设计基础处理确保脚手架搭设场地平整、坚实，无杂物和积水，必要时进行夯实或铺设垫板。
