第一章 传感器基础l。
检测系统由哪几部分组成? 说明各部分的作用。
答:一个完整的检测系统或检测装置通常是由传感器、测量电路和显示记录装置等几部分组成，分别完成信息猎取、转换、显示和处理等功能。
固然其中还包括电源和传输通道等不可缺少的部分。
下图给出了检测系统的组成框图.检测系统的组成框图传感器是把被测量转换成电学量的装置，显然,传感器是检测系统与被测对象直接发生联系的部件，是检测系统最重要的环节，检测系统猎取信息的质量往往是由传感器的性能确定的,因为检测系统的其它环节无法添加新的检测信息同时不易消除传感器所引入的误差.测量电路的作用是将传感器的输出信号转换成易于测量的电压或电流信号。
通常传感器输出信号是微弱的，就需要由测量电路加以放大，以满足显示记录装置的要求。
依照需要测量电路还能进行阻抗匹配、微分、积分、线性化补偿等信号处理工作.显示记录装置是检测人员和检测系统联系的要紧环节,要紧作用是使人们了解被测量的大小或变化的过程。
2。
传感器的型号有几部分组成，各部分有何意义?依次为主称（传感器） 被测量—转换原理—序号主称--传感器，代号C；被测量——用一个或两个汉语拼音的第一个大写字母标记.见附录表2；转换原理——用一个或两个汉语拼音的第一个大写字母标记.见附录表3；序号——用一个阿拉伯数字标记，厂家自定，用来表征产品设计特性、性能参数、产品系列等。
若产品性能参数不变,仅在局部有改动或变动时，其序号可在原序号后面顺序地加注大写字母A、B、C等,（其中I、Q不用）.例：应变式位移传感器： C WY—YB-20;光纤压力传感器：C Y-GQ—2。
3。
测量稳压电源输出电压随负载变化的情况时,应当采纳何种测量方法? 如何进行？答:测定稳压电源输出电压随负载电阻变化的情况时，最好采纳微差式测量。
此刻输出电压认可表示为U，U=U+△U，其中△U是负载电阻变化所引起的输出电压变化量，相对U来讲为一小量。
假如采纳偏差法测量，仪表必须有较大量程以满足U0的要求，因此对△U，那个小量造成的U的变化就很难测准.测量原理如下图所示:图中使用了高灵敏度电压表——毫伏表和电位差计，Rr和E分别表示稳压电源的内阻和电动势，凡表示稳压电源的负载，E1、R1和Rw表示电位差计的参数.在测量前调整R1使电位差计工作电流I1为标准值。

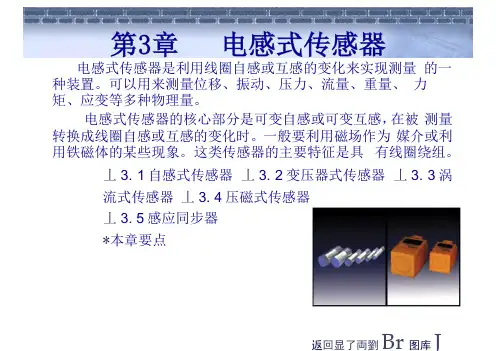

电感式传感器是利用线圈自感或互感的变化来实现测量的一种装置。
可以用来测量位移、振动、压力、流量、重量、力矩、应变等多种物理量。
电感式传感器的核心部分是可变自感或可变互感，在被测量转换成线圈自感或互感的变化时。
一般要利用磁场作为媒介或利用铁磁体的某些现象。
这类传感器的主要特征是具有线圈绕组。
丄3. 1自感式传感器丄3. 2变压器式传感器丄3. 3涡流式传感器丄3. 4压磁式传感器丄3. 5感应同步器*本章要点3. 1自感式传感器©3.1©3. 1 蛛3・1©3. 1©3. 11自感式传感器的工作原理2灵敏度与非线性3等效电路T<14转换电路5零点残余电压©3. 1 6自感式传感器的特点及应用3. 1. 1自感式传感器的工作原理电感值与以下几个参数有关：与线圈匝数W平方成正比；与空气隙有效截面积S。
成正比；与空气隙长度1。
所反比。
刪图3-1自感式传感器原理图刪图3-2截面型自感式传感器B为动铁芯（通称衔铁）A为固定铁芯辎图3-3差动自感式传感器3. L1自感式传感器的工作原理截面型自感式传感器3. 1. 1自感式传感器的工作原理图LT3. L1自感式传感器的工作原理差分自感式传感器丕页iHBr图库J■・■3. 1. 2灵敏度与非线性气隙型其灵敏度为: 差动式传感器其灵敏度:S==lo以上结论在满足A 1/10< VI时成立。
从提高灵敏度的角度看，初始空气隙1。
距离人应尽量小。
其结果是被测量的范围也变小。
同时，灵敏度的非线性也将增加。
如釆用增大空气隙等效截面积和增加线圈匝数的方法来提高灵敏度，则必将增大传感器的几何尺寸和重量。
这些矛盾在设计传感器时应适当考虑。
与截面型自感传感器相比，气隙型的灵敏度较高。
但其非线性严重，自由行程小，制造装配困难。
因此近年来这种类型的使用逐渐减少。
差动式传感器其灵敏度与单极式比较。
其灵敏度提高一倍，非线性大大减小。
