放电管的原理选型及应用1. 放电管的基本原理放电管是一种电子器件,用于控制电流的传导。
其基本原理是利用气体放电的特性,通过控制电流和电压,使得放电管在工作时能够保持在激活和关闭状态之间。
2. 放电管的选型要点选择合适的放电管对于电路设计和性能的影响非常重要。
以下是放电管选型的一些要点:2.1 工作电压和电流放电管的工作电压和电流应根据具体的应用需求进行选取。
一般来说,工作电流和电压应在放电管的额定值范围内。
过高的电压和电流可能导致放电管损坏或性能下降。
2.2 放电方式放电管可以通过不同的方式进行放电,常见的方式有直流放电和交流放电。
根据实际需求选择适合的放电方式。
2.3 快速响应时间放电管的响应时间也是选择的重要考虑因素。
对于一些需要快速放电的应用,如电子闪光灯或激光器控制等,需要选择具有快速响应时间的放电管。
2.4 放电管的封装形式放电管的封装形式也需要考虑。
常见的封装形式包括插针式封装、表面贴装封装等。
根据具体的安装环境和要求进行选择。
3. 放电管的应用领域放电管由于其特殊的电特性,在许多领域都有广泛的应用。
3.1 电子闪光灯放电管常被用于电子闪光灯中的电路控制,能够实现高压快速放电,产生强大的闪光效果。
3.2 激光器控制激光器控制需要精确地控制电流和电压,放电管能够提供快速的开关控制,并保持在激活和关闭状态之间,从而实现激光器的精确控制。
3.3 电池管理系统放电管在电池管理系统中也有重要的应用。
通过放电管的控制,能够实现电池的快速放电,保护电池的性能和安全。
3.4 电力电子领域在电力电子领域,放电管常被应用于电源电路和开关电路中,实现电流和电压的控制。
4. 放电管的优势和劣势4.1 优势•快速响应时间,适用于需要精确控制的应用•高可靠性和长寿命,适用于长期稳定运行的场景•多种封装形式,适应不同的安装环境•强大的电流和电压控制能力4.2 劣势•需要外部电源供电•对工作环境的稳定性要求较高•成本较高,相对其他器件而言较昂贵5. 结论放电管作为一种重要的电子器件,其在控制电流传导和保护电路中扮演着重要角色。
放电管工作原理
放电管(Discharge Tube)是一种含有气体的封闭玻璃管,其
工作原理基于气体离子化和放电过程。
放电管内通常充满了惰性气体、稀有气体或气体混合物,如氩气、氖气、氦气等。
以下是放电管的工作原理:
1. 构造:放电管通常由两个电极构成,即正极(阳极)和负极(阴极)。
两个电极之间被填充了适当压力下的气体。
2. 加电:当外部电源施加高压电势差时,电势差足够大以使得气体电离。
通过在电极之间施加适当的电压(通常为几百伏至数千伏),电场强度超过气体的击穿电场强度,导致气体分子电离形成带电离子。
3. 电离:当高电压施加到放电管上时,电子被加速到足够高的能量,以足够强的碰撞将部分气体分子电离,产生正离子和自由电子。
4. 电流流动:正离子和自由电子在电场作用下向着相反的电极运动,并且沿着管内形成电流。
电流的大小和特性取决于放电管的结构和气体种类。
5. 稳定工作区:在达到一定电压和电流的情况下,放电管进入稳定工作区。
在这个区域内,放电管可以维持一定程度的电流,并且电流的特性(如亮度、频率等)与管内气体的种类和压强有关。
放电管在不同的应用领域具有广泛的用途,如气体放电显示器、气体放电灯、气体激光器、气体探测器等。
通过调节电压、气体种类和压强等参数,可以实现不同的放电效果和应用功能。
放电管介绍及选型(详解)放电管特性及选用吴清海放电管的分类放电管主要分为气体放电管和半导体放电管,其中气体放电管由烧结的材料不同分为玻璃气体放电管和陶瓷气体放电管,玻璃气体放电管和陶瓷气体放电管具有相同的特性。
气体放电管主要有密封的惰性气体组成,由金属引线引出,用陶瓷或是玻璃进行烧结。
其工作原理为,当加在气体放电管两端的电压达到气体电离电压时,气体放电管由非自持放电过度到自持放电,放电管呈低阻导通状态,可以瞬间通过较大的电流,气体放电管击穿后的维持电压可以低到30V以内。
气体放电管同流量大,但动作电压较难控制。
半导体放电管由故态的四层可控硅结构组成,当浪涌电压超过半导体放电管的转折电压V BO 时放电管开始动作,当放电管动作后在返送装置,的作用下放电管两端的电压维持在很低(约20V以下)时就可以维持其在低阻高通状态,起到吸收浪涌保护后级设备的作用。
半导体放电管的保护机理和应用方式和气体放电管相同。
半导体放电管动作电压控制精确,通流量较小。
放电管动作后只需要很低的电压即可维持其低阻状态,所以放电管属于开关型的SPD。
当正常工作时放电管上的漏电流可忽略不计;击穿后的稳定残压低,保护效果较好;耐流能力较大;在使用中应注意放电管的续流作用遮断,在适当场合中应有有效的续流遮断装置。
气体放电管气体放电管:气体放电管由封装在小玻璃管或陶瓷管中相隔一定距离的两个电极组成;其电气性能主要取决于气体压力,气体种类,电极距离和电极材料;一般密封在放电管中的气体为高纯度的惰性气体。
放电管主要由:电极、陶瓷管(玻璃管)、导电带、电子粉、Ag-Cu焊片和惰性气体组成。
在放电管的两电极上施加电压时,由于电场作用,管内初始电子在电场作用下加速运动,与气体分子发生碰撞,一旦电子达到一定能量时,它与气体分子碰撞时发生电离,即中性气体分子分离成电子和阳离子,电离出来的电子与初始电子在行进过程中还要不断地再次与气体分子碰撞发生电离,从而电子数按几何级数增加,即发生电子雪崩现象,另外,电离出来的阳离子也在电场作用下向阴极运动,与阴极表面发生碰撞,产生二次电子,二次电子也参加电离作用,一旦满足: r(ead-1)=1 时放电管由非自持放电过渡到自持放电,管内气体被击穿,放电管放电,此时放电电压称为击穿电压Vs。

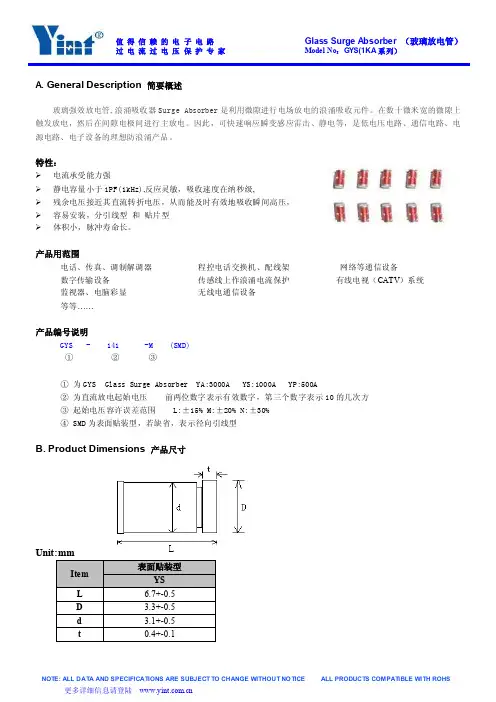

A. General Description 简要概述
玻璃强效放电管,浪涌吸收器Surge Absorber是利用微隙进行电场放电的浪涌吸收元件。
在数十微米宽的微隙上触发放电,然后在间隙电极间进行主放电。
因此,可快速响应瞬变感应雷击、静电等,是低电压电路、通信电路、电源电路、电子设备的理想防浪涌产品。
特性:
电流承受能力强
静电容量小于1PF(1kHz),反应灵敏,吸收速度在纳秒级,
残余电压接近其直流转折电压,从而能及时有效地吸收瞬间高压,
容易安装,分引线型和贴片型
体积小,脉冲寿命长。
产品用范围
电话、传真、调制解调器程控电话交换机、配线架网络等通信设备
数字传输设备传感线上作浪涌电流保护有线电视(CATV)系统
监视器、电脑彩显无线电通信设备
等等……
产品编号说明
GYS - 141 -M (SMD)
①②③
①为GYS Glass Surge Absorber YA:3000A YS:1000A YP:500A
②为直流放电起始电压前两位数字表示有效数字,第三个数字表示10的几次方
③起始电压容许误差范围 L:±15% M:±20% N:±30%
④ SMD为表面贴装型,若缺省,表示径向引线型
B. Product Dimensions 产品尺寸
C.Specification电气参数GYS(1KA系列)-M贴片系列
D. 焊接要求
E.典型电路。
放电管工作原理
放电管是一种嵌入灯管内部的装置,其工作原理是通过产生电弧放电来激发灯管中的气体,从而使灯管发出光线。
放电管的主要组成部分有两根电极,一根是正极(阳极),另一根是负极(阴极)。
在正常情况下,放电管内部的气体处于低压状态,无法发出光线。
当正负极的电压差达到一定值时,阴极上的电子开始被加速,从而获得足够的能量。
当电子撞击气体分子时,会将气体分子的电子从基态激发到高能级,同时自身也会损失能量,形成正离子。
这些激发态的气体分子在经过短暂的激发态存在时间后,会返回基态,释放出能量。
这些能量以光的形式散发出来,形成可见光。
在放电过程中,放电管内部的气体会发生电离和电子轰击过程,导致电流的流动。
电流的流动使得放电管内部的气体产生高温和高压,从而形成电弧放电。
电弧放电所产生的高温和高压使得放电管内部的气体发生化学反应和激发过程,产生光线。
放电管的光谱特性与放电管内部气体的种类密切相关。
不同种类的气体会发出不同波长的光线,从紫外线到红外线都有可能。
因此,通过选择不同种类的气体,可以产生不同颜色的光线。
总结起来,放电管的工作原理是通过电弧放电激发气体分子,使其产生光线。
该光线的颜色和强度取决于放电管内部气体的种类和工作条件。
UN Semiconductor

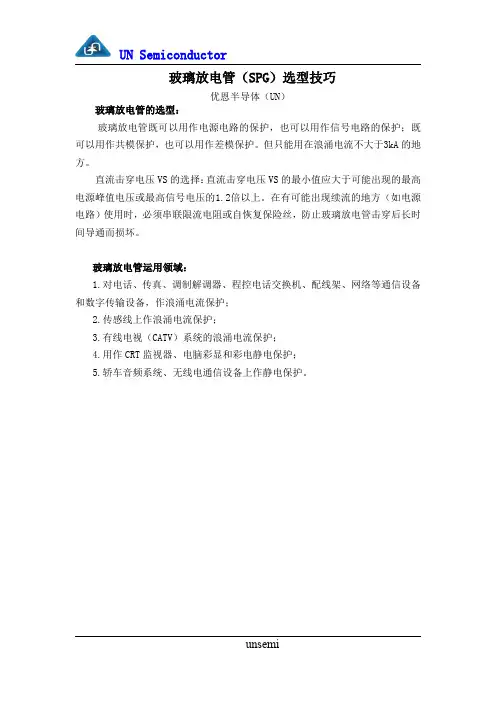

玻璃放电管(SPG)选型技巧
优恩半导体(UN)
玻璃放电管的选型:
玻璃放电管既可以用作电源电路的保护,也可以用作信号电路的保护;既可以用作共模保护,也可以用作差模保护。
但只能用在浪涌电流不大于3kA的地方。
直流击穿电压VS的选择:直流击穿电压VS的最小值应大于可能出现的最高电源峰值电压或最高信号电压的1.2倍以上。
在有可能出现续流的地方(如电源电路)使用时,必须串联限流电阻或自恢复保险丝,防止玻璃放电管击穿后长时间导通而损坏。
玻璃放电管运用领域:
1.对电话、传真、调制解调器、程控电话交换机、配线架、网络等通信设备和数字传输设备,作浪涌电流保护;
2.传感线上作浪涌电流保护;
3.有线电视(CATV)系统的浪涌电流保护;
4.用作CRT监视器、电脑彩显和彩电静电保护;
5.轿车音频系统、无线电通信设备上作静电保护。
unsemi。
放电管工作原理
放电管,又称气体放电管,是一种利用气体放电现象来实现电气控制的器件。
它是一种电气元件,通常用于电子设备中的开关、放电、稳压等电路中。
放电管的工作原理主要是利用气体放电的特性,通过控制电压和电流来实现其工作状态的变化。
下面将从放电管的结构、工作原理和应用领域等方面进行详细介绍。
放电管的结构一般由两个电极和一个充满特定气体的玻璃管组成。
其中,两个电极分别为阴极和阳极,它们之间充满了一定压强的气体,如氖气、氩气等。
当施加一定电压时,气体放电现象就会发生,导致放电管的工作状态发生改变。
放电管的工作原理是基于气体放电现象。
当施加的电压小于放电管的触发电压时,放电管处于高阻态,不导电。
而当电压达到或超过触发电压时,气体放电现象就会发生,导致放电管的阻抗急剧下降,从而形成导通状态。
这样,通过控制电压的大小,可以实现放电管的开关控制。
放电管主要应用于电子设备的开关、稳压和保护电路中。
在开关电路中,放电管可以作为电压控制开关,实现电路的开闭。
在稳压电路中,放电管可以通过气体放电现象来实现稳定的电压输出。
在保护电路中,放电管可以用于过压保护,当电压超过设定值时,放电管将导通,将过压电流引向地,起到保护作用。
总的来说,放电管是一种利用气体放电现象来实现电气控制的器件。
它的工作原理是基于气体放电现象,通过控制电压和电流来实现其工作状态的变化。
放电管在电子设备中有着广泛的应用,可以实现开关、稳压和保护等功能。
希望通过本文的介绍,能够让大家对放电管的工作原理有一个更加清晰的认识。
放电管工作原理放电管,又称电子真空管或热敏管,是一种常用的电子元件,它是一种长期用于放大、调节电信号和电力的电子器件。
放电管的基本结构是将灯丝和两个电极封装在一个真空的玻璃管中。
真空能够阻止导电气体污染,以确保在放电管内形成的等离子体介质中的电子可以弥散并在平衡状态中进行流动。
放电管的工作原理是将一个较低的电压应用到放电管的两个电极上,电极之间的电压会被电磁能量提升,释放出电子,形成小量等离子体。
这些放射出来的电子在内部放电几毫伏,它们会在真空管中进行流动,形成小型电流,进而产生发出信号。
当外部电压施于放电管后,放电管内部就会发生电子活动,电离就会发生,等离子体就会形成。
等离子体包括电子和正离子,他们会在放电管的内部充放,从而改变电荷的平衡态,从而使放电管的内部电压升高到一定的值,使放电管达到一定的放大倍数。
放电管实际上是一个可以进行放大、调节电信号和电力的电子器件,它是一种低成本、稳定性较高的可靠电子元件,被广泛地应用于放大、调节电路中。
放电管的放大作用可以通过分析其工作原理来说明,它的基本运作原理是利用弱输入信号产生的等离子体放大器来放大输入电路。
放电管的发射端由一个微弱的信号激励,这个激励的信号将会产生一定的等离子体,等离子体可以改变放电管壁上的电荷平衡,从而把放电管内的电压升高,达到放大和调节的目的。
因此,放电管具有放大、调整、衰减等特性,这使其在通信工程、电视机、收音机及其它通信电子设备中非常重要。
放电管的使用可以提高电子设备的可靠性,延长使用寿命,节约成本,并有效地放大较低的输入信号。
它们被广泛应用在电子设备的放大器上,因为它们具有低成本,稳定性较高,可靠性较高的特点,是一种重要的电子器件。
总之,放电管是一种常用的电子元件,它的工作原理是利用较低的电压应用于放电管的两个电极上,从而释放出电子形成等离子体。
它的放大、调节和衰减作用可以提高电子设备的可靠性,延长使用寿命,节约成本,并有效地放大较低的输入信号。
放电管特性及选用吴清海放电管的分类放电管主要分为气体放电管和半导体放电管,其中气体放电管由烧结的材料不同分为玻璃气体放电管和瓷气体放电管,玻璃气体放电管和瓷气体放电管具有相同的特性。
气体放电管主要有密封的惰性气体组成,由金属引线引出,用瓷或是玻璃进行烧结。
其工作原理为,当加在气体放电管两端的电压达到气体电离电压时,气体放电管由非自持放电过度到自持放电,放电管呈低阻导通状态,可以瞬间通过较大的电流,气体放电管击穿后的维持电压可以低到30V以。
气体放电管同流量大,但动作电压较难控制。
半导体放电管由故态的四层可控硅结构组成,当浪涌电压超过半导体放电管的转折电压V BO时放电管开始动作,当放电管动作后在返送装置,的作用下放电管两端的电压维持在很低(约20V以下)时就可以维持其在低阻高通状态,起到吸收浪涌保护后级设备的作用。
半导体放电管的保护机理和应用方式和气体放电管相同。
半导体放电管动作电压控制精确,通流量较小。
放电管动作后只需要很低的电压即可维持其低阻状态,所以放电管属于开关型的SPD。
当正常工作时放电管上的漏电流可忽略不计;击穿后的稳定残压低,保护效果较好;耐流能力较大;在使用中应注意放电管的续流作用遮断,在适当场合中应有有效的续流遮断装置。
气体放电管气体放电管:气体放电管由封装在小玻璃管或瓷管中相隔一定距离的两个电极组成;其电气性能主要取决于气体压力,气体种类,电极距离和电极材料;一般密封在放电管中的气体为高纯度的惰性气体。
放电管主要由:电极、瓷管(玻璃管)、导电带、电子粉、Ag-Cu焊片和惰性气体组成。
在放电管的两电极上施加电压时,由于电场作用,管初始电子在电场作用下加速运动,与气体分子发生碰撞,一旦电子达到一定能量时,它与气体分子碰撞时发生电离,即中性气体分子分离成电子和阳离子,电离出来的电子与初始电子在行进过程中还要不断地再次与气体分子碰撞发生电离,从而电子数按几何级数增加,即发生电子雪崩现象,另外,电离出来的阳离子也在电场作用下向阴极运动,与阴极表面发生碰撞,产生二次电子,二次电子也参加电离作用,一旦满足: r(ead-1)=1 时放电管由非自持放电过渡到自持放电,管气体被击穿,放电管放电,此时放电电压称为击穿电压Vs。

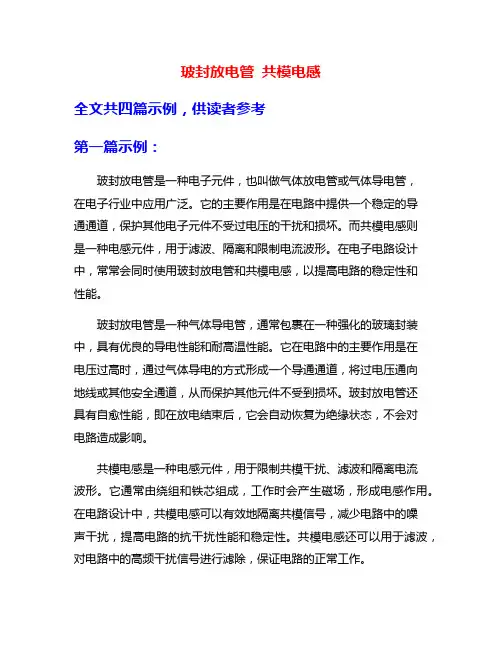

玻封放电管共模电感全文共四篇示例,供读者参考第一篇示例:玻封放电管是一种电子元件,也叫做气体放电管或气体导电管,在电子行业中应用广泛。
它的主要作用是在电路中提供一个稳定的导通通道,保护其他电子元件不受过电压的干扰和损坏。
而共模电感则是一种电感元件,用于滤波、隔离和限制电流波形。
在电子电路设计中,常常会同时使用玻封放电管和共模电感,以提高电路的稳定性和性能。
玻封放电管是一种气体导电管,通常包裹在一种强化的玻璃封装中,具有优良的导电性能和耐高温性能。
它在电路中的主要作用是在电压过高时,通过气体导电的方式形成一个导通通道,将过电压通向地线或其他安全通道,从而保护其他元件不受到损坏。
玻封放电管还具有自愈性能,即在放电结束后,它会自动恢复为绝缘状态,不会对电路造成影响。
共模电感是一种电感元件,用于限制共模干扰、滤波和隔离电流波形。
它通常由绕组和铁芯组成,工作时会产生磁场,形成电感作用。
在电路设计中,共模电感可以有效地隔离共模信号,减少电路中的噪声干扰,提高电路的抗干扰性能和稳定性。
共模电感还可以用于滤波,对电路中的高频干扰信号进行滤除,保证电路的正常工作。
在一些电子产品中,玻封放电管和共模电感常常会同时使用,以提高产品的抗干扰性能和稳定性。
在电源适配器中,通过在输入端使用共模电感滤波,可以有效地减少电源干扰;在输出端使用玻封放电管,可以保护产品免受过电压的损害。
这样的设计可以有效地提高产品的可靠性和稳定性,确保产品在各种恶劣环境下也能正常工作。
玻封放电管和共模电感还在许多其他电子领域中发挥着重要作用。
在通信设备、家用电器、工业控制系统等领域,它们都是不可或缺的元器件。
在日常生活中,我们可能并不经常注意到它们的存在,但它们默默地守护着我们的电子设备,确保它们始终稳定可靠地运行。
玻封放电管和共模电感是电子电路设计中重要的元件,它们在保护电路、提高稳定性、抗干扰等方面发挥着重要作用。
在未来的电子领域发展中,它们的应用范围和意义会越来越广泛。
强效应玻璃放电管SPG强效应玻璃放电管是一种靠內部微间隙放电的一种保护器件,在电极微间隙之间充有稳定的隋性气体,并采用玻璃壳和杜镁丝头在高温下烧结密封而形成的•它具有快速的响应速度,响应时间≤1nS,•它是一种开关型并联于线路中旁路于浪涌电流一种防雷型保护器件•电压规格从70V~6000V,耐突波电流能力在8/20uS 雷击下可达500A、1000A、2000A、3000A 等,不同的耐电流能力可适应于不同国内、国际标准的测试•体积小,目前最小可达Φ1.4*3.4•在同等电压规格情况下,残压是所有气体式开关型器件中最低的•电容值低,一般只有几皮法•无极性,安装方便简捷•绝缘阻抗高、不易老化,可靠性强,能长期在湿度环境比较恶劣的情况下继续保持高阻值,这是其它保护器件一般都不能达到的•专用于高频通迅信号线路进行防护,一般不能直接用在有源电路上进行防护,在有源线路中它必须配合限压型(MOV、HYPERFIX)的保护器件来同时使用由于强效应玻璃放电管存在续流的问题而不能直接用在有源电路上进行保护,因而在有源产品上的防护必须要利用限压型的保护器件(压敏电阻或防雷型的HYPERFIX等限压型器件)配合使用。
强效应玻璃放电管广泛应用消费通迅产品中保护半导体及敏感器件,以防IC免受瞬间过电压的冲击和而受损坏•通讯设备过压抗雷击保护:如ADSL、MODEM、CATV、IC卡电话机、以太网交换机、网卡、语音分离器、电话机、传真机、RS485、RS232端口等。
•电子设备的静电防护:CRT显示器、汽车音频系统、电子电器产品的ESD&EMC 防护等•电子电器设备电源部分的过压抗雷击保:变频空调、变频电源、传真机电源、小家电产品等。
君耀强效应玻璃放电管产品符合于RoHS WEEE相应的条款并通过相应的检测机构检验,满足其相应的测试标准: IEC61000-4-5、ITU K21、UL等标准强效应玻璃放电管选型原则¾DC spark-over voltage 代表直流击穿电压,以100V/S 速率,放电电流<0.5mA 下所测试出的电压,依据不同的规格有不同的精确度范围10%、20%、30%等;¾Insulation Resistance 代表绝缘阻值,针对不同规格,在1分钟时间之内采用对应的测试电压下所测试的阻值;¾Maximum Capacitance 最大静态电容值,在1KHz-6VMAX 下进行测试;¾Surge current capacity 依据指定的雷击波形情况下,浪涌承受耐电流能力;强效应玻璃放电管电压的选取DC spark-over voltage :直流击穿电压必须大于被保护电路的最大工作电压由于强效玻璃放电管脉冲击穿电压较高,一般在选型设计的时候要采用二级雷击防护思想来进行考虑 , 以避免残压高而使被保护电路IC受损.强效应玻璃放电管通流量的选取一般依据客户产品防雷测试等级的要求进行选取,来决定所选放电管的通流量及相应的尺寸规格。
放电管得原理及选型使1、产品简述陶瓷气体放电管(Gas Tube)就是防雷保护设备中应用最广泛得一种开关器件,无论就是交直流电源得防雷还就是各种信号电路得防雷,都可以用它来将雷电流泄放入大地.其主要特点就是:放电电流大,极间电容小(≤3pF),绝缘电阻高(≥109Ω),击穿电压分散性较大(±20%),反应速度较慢(最快为0、1~0、2μs)。
按电极数分,有二极放电管与三极放电管(相当于两个二极放电管串联)两种。
其外形为圆柱形,有带引线与不带引线两种结构形式(有得还带有过热时短路得保护卡)。
2、工作原理气体放电管由封装在充满惰性气体得陶瓷管中相隔一定距离得两个电极组成。
其电气性能基本上取决于气体种类、气体压力以及电极距离,中间所充得气体主要就是氖或氩, 并保持一定压力,电极表面涂以发射剂以减少电子发射能。
这些措施使得动作电压可以调整(一般就是70伏到几千伏),而且可以保持在一个确定得误差范围内。
当其两端电压低于放电电压时,气体放电管就是一个绝缘体(电阻Rohm〉100MΩ).当其两端电压升高到大于放电电压时,产生弧光放电,气体电离放电后由高阻抗转为低阻抗,使其两端电压迅速降低,大约降几十伏。
气体放电管受到瞬态高能量冲击时,它能以10-6秒量级得速度,将其两极间得高阻抗变为低阻抗,通过高达数十千安得浪涌电流。
3、特性曲线Vs导通电压,Vg辉光电压,Vf弧光电压,Va熄弧电压4、主要特性参数①直流击穿电压Vsdc:在放电管上施加100V/s得直流电压时得击穿电压值。
这就是放电管得标称电压,常用得有90V、150V、230V、350V、470V、600V、800V等几种,我们有最高3000V、最低70V得.其误差范围:一般为±20%,也有得为±15%。
②脉冲(冲击)击穿电压Vsi:在放电管上施加1kV/μs得脉冲电压时得击穿电压值。
因反应速度较慢,脉冲击穿电压要比直流击穿电压高得多。
放电管工作原理范文放电管(Discharge Tube)是一种能够在抽空气体环境中产生放电现象的器件。
它由玻璃或金属封装的两个电极和一个装有特定气体的容器构成。
当加在放电管两极之间的电压超过一些阈值时,就会引发气体放电现象,产生亮光或发出特定的辐射。
放电管的工作原理可以从气体放电的过程中进行解释。
气体放电是一种电流通过气体时,气体分子发生碰撞而产生的离子化和电子的再结合过程。
当放电管两极之间的电压低于一些阈值时,气体中的分子相互之间的碰撞并不足以使气体分子电离。
此时,放电管处于非放电状态,电流十分微弱。
然而,当电压逐渐增加,当电场强度达到气体击穿电场强度时,气体分子会发生碰撞电离。
这些电离的电子和正离子形成了与电极之间的导电通道。
这个导电通道上的电子会沿着电场方向移动,并与气体分子发生碰撞。
在碰撞的过程中,电子会失去能量,当电子能量降低到激发态的能量级时,它们会释放出光子,这就产生了放电管中的亮光。
放电管中的亮光可以根据放电管内气体的种类和压强来产生不同的颜色。
例如,氖放电管中的亮光大多是红色的,氩放电管中亮光主要是蓝色的。
放电管还可以根据放电条件的不同,产生不同的辐射形式。
例如,在放电过程中,频率高速振荡的正、负离子也可以产生电磁波辐射,这种辐射被称为电离辐射。
此外,放电管还可以根据不同的工作方式分类。
常见的放电管有阴极射线管、气体放电管和高辐射放电管。
阴极射线管主要是利用电场控制电子的运动,通过操纵电场以及附带的镜片和阴极发射电子,从而控制阴极射线的位置和强度。
气体放电管主要是利用气体的电离辐射产生亮光效应。
而高辐射放电管则是通过气体中的正离子、电子的碰撞,使得放电管内的辐射强度达到很高的水平。
总结起来,放电管的工作原理是利用电场强度高于气体的击穿电场强度,使气体分子发生碰撞电离的过程,从而产生亮光和辐射。
放电管的工作原理不仅可以解释放电管产生亮光的原因,还可以用于制造各种不同种类的放电管,满足不同的应用需求。
TSS 半导体放电管产品选型指南T hyristor S urge S uppressors Selection Guide版权及最终解释权归君耀电子(BrightKing)所有V2,2018目录1TSS工作原理 (3)2TSS特点 (3)3TSS典型应用电路 (4)4TSS参数说明 (4)4.1.V DRM,I DRM (4)4.2.I H (5)4.3.V T,I T (6)4.4.V S,I S (6)4.5.V PP,I PP (6)5TSS选型注意事项 (7)5.1.反向截止电压(V DRM) (7)5.2.TSS的续流问题 (7)5.3.封装形式 (7)6TSS命名规则 (7)7君耀电子(BrightKing)TSS产品线 (8)1 TSS 工作原理TSS (Thyristor Surge Suppressors ),浪涌抑制晶闸管,也称半导体放电管,是采用半导体工艺制成的PNPN 结四层结构器件,其伏安特性(如图1)类似于晶闸管,具有典型的开关特性。
TSS 一般并联在电路中应用,正常工作状态下TSS 处于截止状态,当电路中由于感应雷、操作过电压等出现异常过电压时,TSS 快速导通泄放由异常过电压导致的异常过电流,保护后端设备免遭异常过电压的损坏,异常过电压消失后,TSS 又恢复至截止状态。
图2是TSS 第一象限放大图,TSS 的开关特性包含四个区域:断态区、击穿区、负电阻区和通态区。
断态区:是电压—电流特性的高电阻、低电流区。
该区域从原点延伸至击穿起始点。
断态电流是结反向电流和所有表面漏电流的综合,在该区可施加反向截止电压(V DRM )测量TSS 的漏电流(I DRM )。
击穿区:击穿区是电压—电流特性的低电阻、高电压区域。
该区域是从电压—电流特性的高动态电阻的低电流部分开始变化,至显著的低动态电阻区、电流剧增的区域。
最终当TSS 正反馈出现足以激活开通时,该区域终止。
负电阻区:负电阻区表示从击穿区开关点到通态状态的轨迹。
放电管特性及选用吴清海放电管的分类放电管主要分为气体放电管和半导体放电管,其中气体放电管由烧结的材料不同分为玻璃气体放电管和陶瓷气体放电管,玻璃气体放电管和陶瓷气体放电管具有相同的特性。
气体放电管主要有密封的惰性气体组成,由金属引线引出,用陶瓷或是玻璃进行烧结。
其工作原理为,当加在气体放电管两端的电压达到气体电离电压时,气体放电管由非自持放电过度到自持放电,放电管呈低阻导通状态,可以瞬间通过较大的电流,气体放电管击穿后的维持电压可以低到30V以内。
气体放电管同流量大,但动作电压较难控制。
半导体放电管由故态的四层可控硅结构组成,当浪涌电压超过半导体放电管的转折电压V BO时放电管开始动作,当放电管动作后在返送装置,的作用下放电管两端的电压维持在很低(约20V以下)时就可以维持其在低阻高通状态,起到吸收浪涌保护后级设备的作用。
半导体放电管的保护机理和应用方式和气体放电管相同。
半导体放电管动作电压控制精确,通流量较小。
放电管动作后只需要很低的电压即可维持其低阻状态,所以放电管属于开关型的SPD。
当正常工作时放电管上的漏电流可忽略不计;击穿后的稳定残压低,保护效果较好;耐流能力较大;在使用中应注意放电管的续流作用遮断,在适当场合中应有有效的续流遮断装置。
气体放电管气体放电管:气体放电管由封装在小玻璃管或陶瓷管中相隔一定距离的两个电极组成;其电气性能主要取决于气体压力,气体种类,电极距离和电极材料;一般密封在放电管中的气体为高纯度的惰性气体。
放电管主要由:电极、陶瓷管(玻璃管)、导电带、电子粉、Ag-Cu 焊片和惰性气体组成。
在放电管的两电极上施加电压时,由于电场作用,管内初始电子在电场作用下加速运动,与气体分子发生碰撞,一旦电子达到一定能量时,它与气体分子碰撞时发生电离,即中性气体分子分离成电子和阳离子,电离出来的电子与初始电子在行进过程中还要不断地再次与气体分子碰撞发生电离,从而电子数按几何级数增加,即发生电子雪崩现象,另外,电离出来的阳离子也在电场作用下向阴极运动,与阴极表面发生碰撞,产生二次电子,二次电子也参加电离作用,一旦满足: r(ead-1)=1 时放电管由非自持放电过渡到自持放电,管内气体被击穿,放电管放电,此时放电电压称为击穿电压Vs。
玻璃放电管工作原理1.引言1.1 概述玻璃放电管是一种利用电击穿气体放电的装置,它利用特殊设计的结构和材料,能够将电能转化为可见光和热能。
玻璃放电管由一个玻璃管和两个电极组成,其中一个电极被称为阴极,另一个被称为阳极。
在工作时,玻璃放电管中注入了一定的惰性气体(如氖气、氩气等),并在两个电极之间建立了高电压。
当电压达到一定的阈值时,气体中的电子受到电场的加速作用,获得足够的能量以克服气体分子之间的束缚力,从而产生电子冲击电离。
这些电子冲击气体分子后,会将一部分能量转化为光能,使气体发光。
玻璃放电管的发光效果主要取决于注入的不同气体种类和气体压强。
不同的气体放电会产生不同的光谱,从而呈现出不同的颜色,使得玻璃放电管能够呈现出多样化的灯光效果。
此外,玻璃放电管还具有较高的工作稳定性和寿命,能够在较长时间内保持良好的发光效果。
它的工作原理简单而可靠,所以被广泛应用于照明、广告等领域。
总之,玻璃放电管的工作原理是通过电击穿气体放电,将电能转化为光能和热能。
它具有注入不同气体产生多样化发光效果的特点,且具有较高的工作稳定性和寿命。
1.2文章结构文章结构部分的内容可以包括以下几方面的内容:首先,可以简要介绍文章的整体结构和组织方式。
可以说明本篇文章将按照引言、正文和结论三个部分进行组织和阐述。
这种结构分明的写作方式可以帮助读者更好地理解和掌握文章的内容。
其次,可以介绍每个部分的主要内容和重点。
引言部分一般用于引发读者的兴趣并概述整篇文章的主题和目的。
正文部分是对工作原理进行详细阐述的主要部分,其中包括工作原理的要点1和要点2等。
结论部分则是对正文部分进行总结和归纳,重申要点1和要点2,并对工作原理进行简要回顾和展望。
最后,可以提醒读者在阅读文章时可以根据目录进行导航,以便更好地理解和消化文章的内容。
这样读者可以对整篇文章的结构有一个清晰的认识,帮助他们在阅读过程中更系统地理解和学习工作原理的相关知识。
综上所述,文章结构部分的内容可以包括对整体结构和组织方式的介绍,各个部分的主要内容和重点的概述,并提醒读者根据目录进行导航,以便更好地理解和消化文章的内容。
玻璃气体放电管烧结原理
玻璃气体放电管的烧结原理是指通过高温加热和压力作用下,将玻璃原料中的颜料或添加剂等物质与基材结合成整体。
烧结是一种固态反应过程,其原理是在高温下,玻璃和颜料等物质的表面发生融合和扩散,从而形成坚实的结合。
烧结过程中,首先将玻璃管放入特定的烧结炉中进行加热处理,使玻璃软化。
然后,在加热的过程中,玻璃的表面活性增高,使颜料、添加剂等物质能够与玻璃表面接触和相互扩散。
同时,高温下的压力作用也促进了颜料和基材之间的结合。
烧结过程中,需要控制好加热的温度、时间和压力等参数,以确保颜料和基材的均匀分布,并且达到理想的烧结效果。
烧结完成后,玻璃气体放电管的颜色和性能会得到改变,颜色会更加鲜艳,且耐高温、耐腐蚀性能也得到提高。
总的来说,玻璃气体放电管烧结原理是通过高温加热和压力作用下,使玻璃和颜料等物质相互扩散和结合,从而形成坚固的整体结构,提高颜色和性能。
随着社会的不断进步,物联网的发展,电子产品的室外应用场景,持续高增长,电子产品得到了极其广泛的应用,无论是公共事业,还是商用或者民用,已经深入到各个领域,这也造成了产品功能的多样化、应用环境的复杂化。
随着产品功能越来越多,其功能接口也越来越丰富,比如:网络接口(带POE功能)、模拟视频接口、音频接口、报警接口、RS485接口、RS232接口等等。
功能在不断地增多,但是对于产品的体积要求越来越小,在增加设计难度的同时也会使产品面临着更多的威胁,比如雨季随着雷电的增多,产品批量的损坏;冬季设备安装调试时,由于静电造成设备的功能异常等等。
本文着重推荐开关元件防雷器件玻璃放电管GSMD41-141N,通过防护电路来提高产品抗浪涌干扰的能力,从而提高产品的稳定性。
尧丰发科技1:玻璃放电管GSMD41-141N介绍玻璃放电管GSMD41-141N是20世纪末新推出的防雷器件,它兼有陶瓷气体放电管和半导体过压保护器的优点:绝缘电阻高(≥10^8Ω)、极间电容小(≤0.8pF)、放电电流较大(最大达1 kA)、双向对称性、反应速度快(不存在冲击击穿的滞后现象)、性能稳定可靠、导通后电压较低,此外还有直流击穿电压高、体积小、寿命长等优点。
1》:GSMD41-141N的参数:电压:140V电流:1000A容值:1.0pF2》:GSMD41-141N的特性:1、在钳位电压之前,漏电流近似零2、在开/关状态很少衰减3、高能力承受重复雷击4、低电极电容(≤1.0pF)和高隔离(≥100MΩ)5、符合RoHS标准6、双边对称7、温度、湿度和亮度不敏感8、操作温度:-25℃~+65℃9、存储温度:-25℃~+85℃10、依据J-STD-020,满足MSL水平13》:GSMD41-141N的应用:1、电源2、电机火花消除3、继电器开关电火花的吸收4、数据线脉冲保护5、电子设备要求UL497A和UL497B标准6、电话/传真/调制解调器7、高频信号发射机/接收机8、卫星天线9、无线电放大器10、报警系统11、阴极射线管显示器/电视4》:GSMD41-141N的尺寸图:尧丰发科技======================================================2:贴片玻璃放电管其他型号:GSMD41-141N;GSMD41-201M;GSMD41-301;GSMD41-401M;GSMD41-501M;GSMD41-601M3:温馨提示:1:我公司所提供的产品均为100%原装正品,品质保证,诚信经营,本公司郑重承诺,请放心购买!2:本公司主营产品有:ESD静电二极管,压敏电阻,热敏电阻,瞬态抑制二极管,自恢复保险丝,陶瓷放电管,玻璃放电管,半导体放电管等。
玻璃放电管工作原理及选型应用
Socay(Sylvia)
1、产品简述
玻璃放电管(强效放电管、防雷管)是20世纪末新推出的防雷器件,它兼有陶瓷气体放电管和半导体过压保护器的优点:绝缘电阻高(≥108Ω)、极间电容小(≤0.8pF)、放电电流较大(最大达3kA)、双向对称性、反应速度快(不存在冲击击穿的滞后现象)、性能稳定可靠、导通后电压较低,此外还有直流击穿电压高(最高达5000V)、体积小、寿命长等优点。
其缺点是直流击穿电压分散性较大(±20%)。
按它的8/20μs波脉冲放电电流IPP 的大小分为SCC(3kA)、SCB(1kA)、SCA(500A)三个系列。
2、工作原理
玻璃放电管由封装在充满惰性气体的玻璃管中相隔一定距离的两个电极组成。
其电气性能基本上取决于气体种类、气体压力以及电极距离,中间所充的气体主要是氖或氩,并保持一定压力,电极表面涂以发射剂以减少电子发射能。
这些措施使得动作电压可以调整(一般是200伏到几千伏),而且可以保持在一个确定的误差范围内。
当其两端电压低于放电电压时,气体放电管是一个绝缘体(电阻Rohm>100MΩ)。
当其两端电压升高到大于放电电压时,产生弧光放电,气体电离放电后由高阻抗转为低阻抗,使其两端电压迅速降低。
玻璃放电管受到瞬态高能量冲击时,它能以10-9秒量级的速度,将其两极间的高阻抗变为低阻抗,通过高达千安量级的浪涌电流。
3、特性曲线
4、主要特性参数
①直流击穿电压
②通流量
③电容值
④绝缘电阻
⑤浪涌寿命
5、命名规则
6、封装及分类
7、产品特点
优点:
①击穿(导通)前相当于开路,电阻很大,没有漏电流或漏电流很小;
②击穿(导通)后相当于短路,可通过很大的电流,压降很小;
③脉冲通流容量(峰值电流)较大;500A、1kA、3kA三种;
④具有双向对称特性。
⑤电容值很小,小于0.8pF。
⑥响应速度都很快,小于1ns。
缺点:
①通流容量较陶瓷气体放电管小得多。
②击穿电压只有若干特定值。
③击穿电压分散性较大,为±20%。
8、选型及应用
①玻璃放电管既可以用作电源电路的保护,也可以用作信号电路的保护;既可以用作共模保护,也可以用作差模保护。
但只能用在浪涌电流不大于3kA的地方。
②直流击穿电压VS的选择:直流击穿电压VS的最小值应大于可能出现的最高电源峰值电压或最高信号电压的1.2倍以上。
③在有可能出现续流的地方(如电源电路)使用时,必须串联限流电阻或自恢复保险丝,防止玻璃放电管击穿后长时间导通而损坏。
