第七章 反馈放大电路-题

第七章 习题与思考题◆◆ 习题 7-1 在图P7-1所示的放大电路中，已知R 1=R 2=R 5=R 7=R 8=10k Ω，R 6=R 9=R 10=20k Ω： ① 试问R 3和R 4分别应选用多大的电阻； ② 列出u o1、u o2和u o 的表达式；③ 设u I1=3V ，u I2=1V ，则输出电压u o ＝？解：① Ω=Ω==k k R R R 5)10//10(//213，Ω≈Ω==k k R R R 67.6)20//10(//654 ② 1111211010I I I o u u u R R u -=-=-=，2226525.1)20101()1(I I I o u u u R R u =+=+=， 2121217932)5.1(1020)(I I I I o o o u u u u u u R R u +=---=--= ③ V V u u u I I o 9)1332(3221=⨯+⨯=+=本题的意图是掌握反相输入、同相输入、差分输入比例运算电路的工作原理，估算三种比例电路的输入输出关系。

◆◆ 习题 7-2 在图P7-2所示电路中，写出其输出电压u O 的表达式。

解：II I I o u R R u R Ru R R u R R u ])1[()()1(45124512++=--+=本题的意图是掌握反相输入和同相输入比例电路的输入、输出关系。

◆◆ 习题 7-3 试证明图P7-3中，)(11221I I o u u R R u -=）＋（解：1121)1(I o u R R u +=))(1()1()1()1()1()1(122122112122111221221121I I I I I I I o o u u R Ru R R u R R u R R u R R R R u R R u R R u -+=+++-=+++-=++-=本题的意图是掌握反相输入和同相输入比例电路的输入、输出关系。

7-1 填空题(1) 在多级放大电路中，常见的耦合方式有(阻容)耦合、(直接)耦合和(变压器)耦合三种方式。

(2) 阻容耦合放大电路，只能放大(交流)信号，不能放大(直流)信号；直接耦合放大电路，既能放大(直流)信号，也能放大(交流)信号。

(3) 直接耦合放大电路存在的主要问题是(各级静态工作点相互影响和零点漂移严重)，解决的有效措施是采用(差分)放大电路。

(4) 共集电极放大电路的主要特点是电压放大倍数(小于1但接近于1)、输入电阻(高)、输出电阻(低)。

(5) 共集电极放大电路，因为输入电阻高，所以常用在多级放大器的(第一)级，以减小信号在(内阻)上的损失，因为输出电阻低，所以常用于多级放大器的(最后)级，以提高(带负载)的能力。

(6) 差模信号是指两输入端的信号(大小相等、极性相反)的信号，共模信号是指两输入端的信号(大小相等、极性相同)的信号。

(7) 差模信号按其输入和输出方式可分为(双端输入双端输出)、(单端输入双端输出)、(双端输入单端输出)和(单端输入单端输出)四种类型。

(8) 交流负反馈有(电压串联负反馈)、(电流串联负反馈)、(电压并联负反馈)和(电流并联负反馈)四种类型。

(9) 对于一个放大器，欲稳定输出电压应采用(电压)负反馈、欲稳定输出电流应采用(电流)负反馈、欲提高输入电阻应采用(串联)负反馈、欲降低输出电阻应采用(电压)负反馈、欲降低输入电阻而提高输出电阻应采用(电流并联)负反馈。

(10) 正弦波振荡器振幅平衡条件是(||1AF =)、相位平衡条件是(2A F n ϕϕπ+= 0,1,2,n =±±)；正弦波振荡器四个基本组成部分是(基本放大器A)、(正反馈网络F)、(选频网络)和(稳幅环节)。

(11) 逻辑变量只有(逻辑1)和(逻辑0)两种对立的状态。

(12) 三种基本的逻辑运算是指(与)、(或)和(非)。

(13) 1+1=1是(或)运算，1+1=10是(二进制加法)。

反馈放大电路习题一、选择判断题：1、对于放大电路，所谓开环是指_________。

A. 无负载B. 无信号源C. 无反馈通路D. 无电源2、所谓闭环是指_________。

A. 接入负载B. 接入信号源C. 有反馈通路D. 接入电源3、构成反馈通路的元件_________。

A. 只能是电阻B. 只能是晶体管、集成运放等有源器件C. 只能是无源器件器件D. 可以是无源元件，也可以是有源器件4、在反馈放大电路中，基本放大电路的输入信号称为_________信号，它不但决定于_________信号，还与反馈信号有关。

而反馈网络的输出信号称为_________信号，它仅仅由_________信号决定。

（请按顺序选择）（1） A. 输入 B. 净输入 C. 反馈 D. 输出（2） A. 输入 B. 净输入 C. 反馈 D. 输出（3） A. 输入 B. 净输入 C. 反馈 D. 输出（4） A. 输入 B. 净输入 C. 反馈 D. 输出5、直流负反馈是指_________。

A. 只存在于直接耦合电路中的负反馈B. 直流通路中的负反馈C. 放大直流信号时才有的负反馈D. 只存在于阻容耦合电路中的负反馈6、交流负反馈是指_________。

A. 只存在于阻容耦合电路中的负反馈B. 交流通路中的负反馈C. 放大正弦信号时才有的负反馈D. 变压器耦合电路中的反馈7、在放大电路中，为了稳定静态工作点，可以引入_________。

A. 交流负反馈和直流负反馈B. 直流负反馈C. 交流负反馈D. 交流正反馈8、在放大电路的输入量保持不变的情况下，若引入反馈后_________，则说明引入的反馈是负反馈。

A. 输出量增大B. 净输入量增大C. 净输入量减小D. 反馈量增加9、在反馈放大电路中，如果反馈信号和输出电压成正比，称为_________反馈。

A. 电流B. 串联C. 电压D. 并联10、在反馈放大电路中，如果反馈信号和输出电流成正比，称为_________反馈。

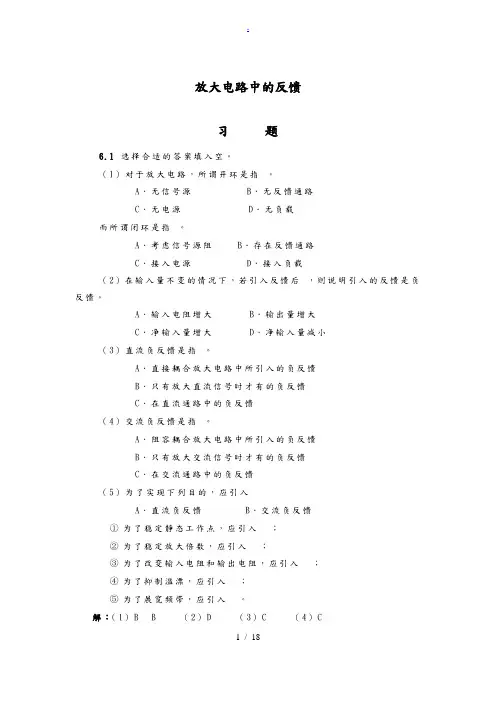

放大电路中的反馈习题6.1选择合适的答案填入空。

（1）对于放大电路，所谓开环是指。

A．无信号源B．无反馈通路C．无电源D．无负载而所谓闭环是指。

A．考虑信号源阻B．存在反馈通路C．接入电源D．接入负载（2）在输入量不变的情况下，若引入反馈后，则说明引入的反馈是负反馈。

A．输入电阻增大B．输出量增大C．净输入量增大D．净输入量减小（3）直流负反馈是指。

A．直接耦合放大电路中所引入的负反馈B．只有放大直流信号时才有的负反馈C．在直流通路中的负反馈（4）交流负反馈是指。

A．阻容耦合放大电路中所引入的负反馈B．只有放大交流信号时才有的负反馈C．在交流通路中的负反馈（5）为了实现下列目的，应引入A．直流负反馈B．交流负反馈①为了稳定静态工作点，应引入；②为了稳定放大倍数，应引入；③为了改变输入电阻和输出电阻，应引入；④为了抑制温漂，应引入；⑤为了展宽频带，应引入。

解：（1）B B （2）D （3）C （4）C（5）A B B A B6.2 选择合适答案填入空。

A．电压B．电流C．串联D．并联（1）为了稳定放大电路的输出电压，应引入负反馈；（2）为了稳定放大电路的输出电流，应引入负反馈；（3）为了增大放大电路的输入电阻，应引入负反馈；（4）为了减小放大电路的输入电阻，应引入负反馈；（5）为了增大放大电路的输出电阻，应引入负反馈；（6）为了减小放大电路的输出电阻，应引入负反馈。

解：（1）A （2）B （3）C （4）D （5）B （6）A6.3判断下列说法的正误，在括号填入“√”或“×”来表明判断结果。

（1）只要在放大电路中引入反馈，就一定能使其性能得到改善。

（）（2）放大电路的级数越多，引入的负反馈越强，电路的放大倍数也就越稳定。

（）（3）反馈量仅仅决定于输出量。

（）（4）既然电流负反馈稳定输出电流，那么必然稳定输出电压。

（）解：（1）×（2）×（3）√（4）×6.4判断图P6.4所示各电路中是否引入了反馈，是直流反馈还是交流反馈，是正反馈还是负反馈。

7章-信号的运算和处理题解(第四版模电答案)第七章信号的运算和处理自测题一、现有电路：A. 反相比例运算电路B. 同相比例运算电路C. 积分运算电路D. 微分运算电路E. 加法运算电路F. 乘方运算电路选择一个合适的答案填入空内。

（1）欲将正弦波电压移相＋90O，应选用。

（2）欲将正弦波电压转换成二倍频电压，应选用。

（3）欲将正弦波电压叠加上一个直流量，应选用。

（4）欲实现A u＝－100的放大电路，应选用。

（5）欲将方波电压转换成三角波电压，应选用。

（6）欲将方波电压转换成尖顶波波电压，应选用。

解：（1）C （2）F （3）E （4）A （5）C （6）D二、填空：（1）为了避免50Hz电网电压的干扰进入放大器，应选用滤波电路。

（2）已知输入信号的频率为10kHz～12kHz，为了防止干扰信号的混入，应选用滤波电路。

（3）为了获得输入电压中的低频信号，应选用滤波电路。

（4）为了使滤波电路的输出电阻足够小，保证负载电阻变化时滤波特性不变，应选用滤波电路。

解：（1）带阻（2）带通（3）低通（4）有源三、已知图T7.3所示各电路中的集成运放均为理想运放，模拟乘法器的乘积系数k 大于零。

试分别求解各电路的运算关系。

图T7.3解：图（a ）所示电路为求和运算电路，图（b ）所示电路为开方运算电路。

它们的运算表达式分别为I3142O 2O43'O 43I 12O2O1O I343421f 2I21I1f O1 )b (d 1)1()( )a (u R kR R R u ku R R u R R u R R u t u RCu u R R R R R R R u R u R u ⋅=⋅-=-=-=-=⋅+⋅+++-=⎰∥习题本章习题中的集成运放均为理想运放。

7.1 填空：（1）运算电路可实现A u＞1的放大器。

（2）运算电路可实现A u＜0的放大器。

（3）运算电路可将三角波电压转换成方波电压。

（4）运算电路可实现函数Y＝aX1＋bX2＋cX3，a、b和c均大于零。

模拟电子线路课件第七章第1-2节——反馈的概念、类型与判别、反馈的基本方程主题：课件第七章第1-2节——反馈的概念、类型与判别、反馈的基本方程学习时间：2016年5月30日－6月5日内容：我们这周主要学习课件第七章反馈放大电路第1-2节反馈的概念、类型与判别以及反馈的基本方程的相关内容。

请同学带着以下问题学习：什么是反馈？反馈有哪些类型？如何判别？一、学习要求了解反馈的概念、类型与判别，理解并掌握反馈的基本方程。

重点：反馈的概念、类型与判别；反馈的基本方程难点：反馈的类型与判别二、主要内容1.反馈的概念、类型与判别所谓反馈——将放大电路输出量（电压或电流）的一部分或全部通过反馈网络，以一定的方式回送到输入回路，并影响输入量（电压或电流）和输出量，这种电压或电流的回送称为反馈。

引入反馈的放大电路称为反馈放大电路。

判断电路有无反馈的方法是：考察放大电路输入回路和输出回路之间有无起联系作用的反馈网络。

（1）直流反馈与交流反馈直流反馈——若电路将直流量反馈到输入回路，则称直流反馈。

交流反馈——若电路将交流量反馈到输入回路，则称交流反馈。

（2）正反馈与负反馈判定方法——“瞬时极性法”负反馈——输入量不变时，引入反馈后使净输入量减小，放大倍数减小。

正反馈——输入量不变时，引入反馈后使净输入量增加，放大倍数增加。

对于串联反馈：输入量与反馈量作用在不同的两点上，若输入量与反馈量的瞬时极性相同为负反馈，瞬时极性相反为正反馈。

对于并联反馈：输入量与反馈量作用在同一点上，若反馈元件两端瞬时极性相反为负反馈，瞬时极性相同为正反馈。

（3）本级反馈与级间反馈本级反馈——反馈只存在于某一级放大器中。

级间反馈——反馈存在于两级以上的放大器中。

图1 本级反馈与级间反馈（4）电压反馈与电流反馈电压反馈：反馈信号的大小与输出电压成比例。

电流反馈：反馈信号的大小与输出电流成比例。

判断方法——输出短路法： 假设输出端交流短路（R L=0），即u o=0，若反馈信号消失了，则为电压反馈；若反馈信号仍然存在，则为电流反馈。

反馈放大电路试题及答案一、选择题（每题2分，共10分）1. 反馈放大电路中，反馈网络的作用是（）。

A. 提高增益B. 降低增益C. 稳定工作点D. 减小非线性失真答案：C2. 在负反馈放大电路中，反馈信号的极性与输入信号的极性相反，这种反馈称为（）。

A. 正反馈B. 负反馈C. 无反馈D. 零反馈答案：B3. 反馈放大电路的反馈系数β越大，则放大电路的（）。

A. 增益越高B. 增益越低C. 稳定性越差D. 稳定性越好答案：B4. 反馈放大电路的稳定性可以通过（）来判断。

A. 波特图B. 相位裕度C. 增益裕度D. 以上都是答案：D5. 反馈放大电路中的环路增益AF等于（）。

A. 放大倍数AvB. 1/βC. Av - βD. Av/(1-AFβ)答案：D二、填空题（每题2分，共10分）1. 反馈放大电路中，反馈网络的类型有电压反馈和______反馈。

答案：电流2. 负反馈放大电路的增益表达式为Av = ______。

答案：A/(1+AFβ)3. 反馈放大电路的稳定性可以通过测量其______来判断。

答案：相位裕度4. 在反馈放大电路中，若反馈系数β为0.1，则反馈深度为______。

答案：10%5. 反馈放大电路的环路增益AF大于1时，电路会发生______。

答案：振荡三、简答题（每题5分，共20分）1. 简述负反馈放大电路的优点。

答案：负反馈放大电路的优点包括：增益稳定，输出波形失真小，输入阻抗增大，输出阻抗减小。

2. 反馈放大电路中，为何需要引入反馈网络？答案：引入反馈网络是为了利用反馈作用改善放大电路的性能，如提高增益稳定性、减小非线性失真、增加输入阻抗、减小输出阻抗等。

3. 反馈放大电路的稳定性如何影响电路的工作？答案：反馈放大电路的稳定性直接影响电路的输出波形和频率响应。

若稳定性差，电路可能产生振荡，导致输出波形失真。

4. 描述反馈放大电路中环路增益AF与放大倍数Av之间的关系。

答案：环路增益AF与放大倍数Av之间的关系可以通过公式Av =A/(1-AFβ)来描述，其中A是放大倍数，β是反馈系数，AF是环路增益。

典型例题和考研试题解析自测题及解答【解】1.√ 2. × 3. ①√ ②× 4.× 5.× 6. √ 7.× 8.× 9.× 10.×【解】1.电流串联负反馈 2.电压串联负反馈 3.电流并联负反馈 4.电压并联负反馈5.电压串联负反馈6.负反馈7.交流负反馈8.直流负反馈9. FA 1 10. 将放大电路的输出量（电压或电流）的全部或一部分，通过一定的电路（网络）送回输入回路，与输入量（电压或电流）进行比较。

选择题【解】1. B. 2. B. 3. B. 4. B. 、C 9. A 、C 、E如图所示，它的最大跨级反馈可从晶体管的集电极或发射极引出，接到的基极或发射极，共有4种接法（①和③、①和④、②和③、②和④相连）。

试判断这4种接法各为何种组态的反馈是正反馈还是负反馈设各电容可视为交流短路。

图T【解】简答①和③相连：电压并联组态，负反馈； ①和④相连：电流并联组态，正反馈； ②和③相连：电压串联组态，正反馈； ②和④相连：电流串联组态，负反馈。

详解：（a ）①和③相连：如图解T （a ），用瞬时极性法分析可知，从输入端来看：f i id i i i ，净输入电流减小，反馈极性为负；反馈回来的信号与输入信号在同一节点，表现为电流的形式，为并联反馈；从输出端来看：反馈信号从电压输出端引回来与输出电压正比，为电压反馈。

总之，①和③相连为电压并联负反馈。

（b ）①和④相连：如图解T （b ），用瞬时极性法分析可知，输入端f i id i i i ，净输入电流增加，反馈极性为正，且为并联反馈；从输出端来看：反馈信号从非电压输出端引回来，反馈信号不与输出电压成正比，而与输出电流成正比，为电流反馈。

总之，①和④相连为电流并联正反馈；（c ）②和③相连：如图解T （c ），用瞬时极性法分析可知，从输入回路来看：f i id u u u ，净输入电压增加，反馈极性为正；反馈回来的信号与输入信号不在同一节点，表现为电压的形式，为串联反馈；从输出端来看：反馈信号从电压输出端引回来与输出电压成正比，为电压反馈。

第七章放大电路中的负反馈讲义反馈是电子技术的一个重要概念。

在放大电路中引入负反馈，是改善放大电路性能的重要手段。

7.1 反馈的基本概念一、反馈定义反馈，就是把放大电路的输出量（电压U O或电流I O）的一部分或全部，通过反馈网络以一定的方式又引回到输入回路中去，以影响电路输入信号作用的过程。

画出反馈方框图，辅助说明定义，并说明闭环、开环概念。

²反馈网络：作用是把放大电路的输出量的部分（或全部）反馈回输入回路。

反馈网络一般由在输出回路和输入回路之间起联系作用的一些元件（如电阻、电容等）组成。

²反馈信号：由反馈网络引回到放大电路的输入回路中的电量，用U f或I f表示。

²反馈系数：就是反馈网络的传输系数，反馈网络一般是线性网络²既然反馈信号是经反馈网络从输出量中取得的，则反馈信号将正比于输出信号（比例系数即反馈系数）。

这是反馈信号的一个特点。

举例说明：静态工作点稳定电路中的直流负反馈――负反馈元件、作用、影响――从直流引申到交流负反馈。

稳定原理：在射极偏置电路中，利用Re上的直流压降随I CQ变化之特点，改变U BE，使I BQ 的变化方向与I CQ相反，其结果是稳定了静态工作点。

强调：①Re的作用――反馈元件；②这是直流量的反馈，属于直流负反馈。

③直流负反馈带来的好处是使电路具有了自动调节静态电流的能力。

引申：将Ce开路，Re上会出现交流压降――产生交流反馈强调：①Re是关键元件（反馈元件），无它，便无反馈过程；②Re的位置在输出、输入回路之间起到了联系作用，将输出电流的大小变化以反馈电压的形式反映到了输入回路――反馈网络。

结论：①判断电路中是否有反馈，应观察电路中有无将输出、输入回路联系起来的反馈元件（网络）。

②放大电路中常有直流、交流反馈共存的情况。

二、正反馈和负反馈根据反馈极性的不同，即反馈量对原输入信号作用的影响不同，反馈有正反馈和负反馈之分。

正反馈：反馈信号增强了原输入信号的作用，使净输入信号增大。

负反馈典型例题6.4 如图T6.4所示，它的最大跨级反馈可从晶体管的集电极或发射极引出，接到的基极或发射极，共有4种接法（①和③、①和④、②和③、②和④相连）。

试判断这4种接法各为何种组态的反馈？是正反馈还是负反馈？设各电容可视为交流短路。

图T 6.46.5 已知一个负反馈放大电路的510=A ，3102⨯=F 。

求：(1) f A =？ (2) 若A 的相对变化率为20%，则f A 的相对变化率为多少？6.6 电路如图T6.6所示。

试问：若以稳压管的稳定电压Z U 作为输入电压，则当2R 的滑动端位置变化时，输出电压O U 的调节范围是多少？VD OVD OOVD图T 6.6 图解T 6.6 （a ） 图解T 6.6 （b ）6.7 在图P6.2的各电路中，说明有无反馈，由哪些元器件组成反馈网络，是直流反馈还是交流反馈？+_o+-u ou s(a) (b)(c)-u ou s oCC-o(d) (e) (f)6.8 在图P6.8的各电路中，说明有无反馈，由那些元器件组成反馈网络，是直流反馈还是交流反馈？(a) (b) (c)(d) (e)图P 6.8【解6.4】简答①和③相连：电压并联组态，负反馈； ①和④相连：电流并联组态，正反馈；②和③相连：电压串联组态，正反馈； ②和④相连：电流串联组态，负反馈。

详解：（a ）①和③相连：如图解T 6.4（a ），用瞬时极性法分析可知，从输入端来看：f i id i i i -=，净输入电流减小，反馈极性为负；反馈回来的信号与输入信号在同一节点，表现为电流的形式，为并联反馈；从输出端来看：反馈信号从电压输出端引回来与输出电压正比，为电压反馈。

总之，①和③相连为电压并联负反馈。

（b ）①和④相连：如图解T 6.4（b ），用瞬时极性法分析可知，输入端f i id i i i +=，净输入电流增加，反馈极性为正，且为并联反馈；从输出端来看：反馈信号从非电压输出端引回来，反馈信号不与输出电压成正比，而与输出电流成正比，为电流反馈。

第七章 反馈放大电路习题一、选择判断题：1、对于放大电路，所谓开环是指 ________ 。

A.无负载B.无信号源C.无反馈通路D.无电源2、所谓闭环是指。

A.接入负载B.接入信号源C.有反馈通路D.接入电源3、构成反馈通路的元件。

A.只能是电阻 B,只能是晶体管、集成运放等有源器件C.只能是无源器件器件D.可以是无源元件，也可以是有源器件4、在反馈放大电路中，基本放大电路的输入信号称为 _______ 信号，它不但决定于 信号，还与反馈信号有关。

而反馈网络的输出信号称为 ____________ 信号， 它仅仅由 信号决定。

（请按顺序选择） （1） A.输入 B.净输入 （2） A.输入 B.净输入 （3） A.输入 B.净输入（4） A.输入 B.净输入 5、直流负反馈是指A.只存在于直接耦合电路中的负反馈B.直流通路中的负反馈C.放大直流信号时才有的负反馈 D,只存在于阻容耦合电路中的负反馈 6、交流负反馈是指A,只存在于阻容耦合电路中的负反馈 B.交流通路中的负反馈 C.放大正弦信号时才有的负反馈D.变压器耦合电路中的反馈7、在放大电路中，为了稳定静态工作点，可以引入。

A.交流负反馈和直流负反馈B,直流负反馈 C.交流负反馈D.交流正反馈C.反馈D.输出 C.反馈 D.输出 C.反馈D.输出 C.反馈D.输出8、在放大电路的输入量保持不变的情况下，若引入反馈后,则说明引入的反馈是负反馈。

A.输出量增大B.净输入量增大C,净输入量减小D,反馈量增加9、在反馈放大电路中，如果反馈信号和输出电压成正比，称为_______ 反馈。

A.电流B.串联C.电压D.并联10、在反馈放大电路中，如果反馈信号和输出电流成正比，称为______ 反馈。

A.电流B.串联C.电压D.并联11、为了稳定放大电路的输出电压，应引入负反馈；为了稳定放大电路的输出电流，应引入负反馈。
