模电第七章第七章负反馈技术习题类型7.1~7.9 负反馈放大电路基本概念7.10~7.14 分立元件负反馈放大电路的分析、计算7.15,7.16 集成运放负反馈放大电路的分析、计算7.17 深度负反馈放大电路的分析、计算7.18~7.20 反馈放大电路稳定性分析7.1 某负反馈放大电路开环增益为105,若要获得100倍的闭环增益,其反馈深度F和环路增益T分别是多少?解:则反馈深度 F=1+AB=103环路增益T=AB=9997.2 已知A放大器的电压增益A v=-1000。
当环境温度每变化1o C时,A v的相对变化为0.5%。
若要求电压增益相对变化减小至0.05%,应引入什么反馈?求出所需的反馈系数B和闭环增益A f。
解:要提高A v的稳定性,应引入电压取样电压求和负反馈。
由题意,要求7.3 已知某放大器低频段和高频段的电压增益均为单极点模型,中频电压增益A vo=-80,A v的下转折频率f L=12Hz,A v的上转折频率f H=200kHz。
现加入电压取样电压求和负反馈,反馈系数B v=-0.05。
求反馈放大器中频段的闭环电压增益A v f和闭环f Lf、f Hf。
解:7.4有一放大器的开环增益A=105,设开环时放大器产生非线性失真,失真系数γ=10%,若闭环后要求γ下降到1%,求电路的反馈系数B和闭环增益A f。
解:设基本放大器净输入信号为 X i,无反馈时放大器输出为为谐波成分引入负反馈,为了使输出基波不变,增加 X i则谐波分量减小7.5 一个放大电路的开环增益为A=5×105,引入反馈后的闭环增益 A f=100,要求当A变化引起的A f变化不能超过±0.001%,则允许A的最大变化是多少?解:即A的最大变化不应超过±5% 。
7.6 在一个电压跟随器电路中,反馈系数B=1,理想的闭环电压增益A f=1。
若实际反馈电路的闭环电压增益与理想值的偏差在0.02%范围内,确定开环电压增益的大小。

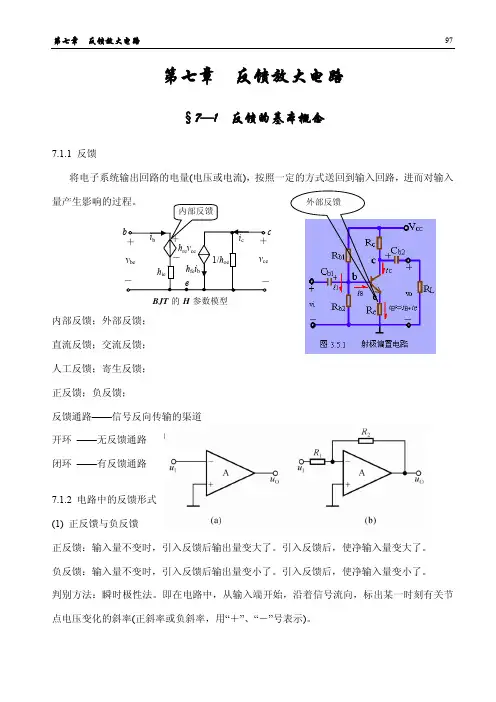

第七章 反馈放大电路 97第七章 反馈放大电路§7—1 反馈的基本概念7.1.1 反馈将电子系统输出回路的电量(电压或电流),按照一定的方式送回到输入回路,进而对输入内部反馈;外部反馈; 直流反馈;交流反馈; 人工反馈;寄生反馈; 正反馈;负反馈;反馈通路——信号反向传输的渠道 开环 ——无反馈通路 闭环 ——有反馈通路7.1.2 电路中的反馈形式 (1) 正反馈与负反馈正反馈:输入量不变时,引入反馈后输出量变大了。
引入反馈后,使净输入量变大了。
负反馈:输入量不变时,引入反馈后输出量变小了。
引入反馈后,使净输入量变小了。
判别方法:瞬时极性法。
即在电路中,从输入端开始,沿着信号流向,标出某一时刻有关节点电压变化的斜率(正斜率或负斜率,用“+”、“-”号表示)。
外部反馈BJT 的 H 参数模型98 《模拟电子技术》讲义(2) 交流反馈与直流反馈ou R fu第七章 反馈放大电路 99 §7—2 负反馈放大电路的四种组态7.2.1. 类型输入端:反馈信号在输入端的联接分为串联和并联两种方式。
输出端:反馈信号在输出端分为取电压和取电流两种方式。
由此可组成四种阻态:电压串联;电压并联;电流串联;电流并联串联电压负反馈串联电流负反馈100 《模拟电子技术》讲义7.2.2 各种反馈类型的特点电压负反馈:稳定输出电压串联反馈:输入端电压求和(KVL)电流负反馈:稳定输出电流并联反馈:输入端电流求和(KCL)7.2.3 信号源对反馈效果的影响串联反馈:要想反馈效果明显,就要求vF 变化能有效引起vID的变化。
则vI 最好为恒压源,即信号源内阻RS越小越好。
并联反馈:要想反馈效果明显,就要求iF 变化能有效引起iID的变化。
则iI 最好为恒流源,即信号源内阻RS越大越好。
并联电压负反馈并联电流负反馈串联电流负反馈串联电压负反馈第七章 反馈放大电路101并联:反馈量和输入量接于同一输入端。
串联:反馈量和输入量接于不同的输入端。
