如何准备Petrel数据,Make Surface算法比较,建模方法比较

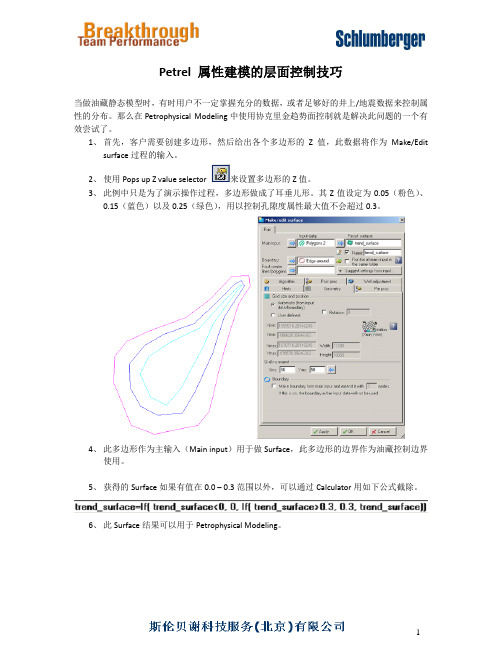

Petrel 属性建模的层面控制技巧当做油藏静态模型时，有时用户不一定掌握充分的数据，或者足够好的井上/地震数据来控制属性的分布。

那么在Petrophysical Modeling中使用协克里金趋势面控制就是解决此问题的一个有效尝试了。

1、首先，客户需要创建多边形，然后给出各个多边形的Z值，此数据将作为Make/Editsurface过程的输入。

2、使用Pops up Z value selector 来设置多边形的Z值。

3、此例中只是为了演示操作过程，多边形做成了耳垂儿形。

其Z值设定为0.05（粉色）、0.15（蓝色）以及0.25（绿色），用以控制孔隙度属性最大值不会超过0.3。

4、此多边形作为主输入（Main input）用于做Surface，此多边形的边界作为油藏控制边界使用。

5、获得的Surface如果有值在0.0 – 0.3范围以外，可以通过Calculator用如下公式截除。

6、此Surface结果可以用于Petrophysical Modeling。

7、此例中Collocated协克里金方法的定值相关系数（coefficient）值设置为0.8，如此大的值可以确保数据比较忠实于此趋势面（Trend surface）。

若不欲如此强的忠实于趋势面可略调低相关系数值。

作者信息：Katia Leite et al.中文翻译：Joseph HaoSchlumberger Information Solution6th Floor, Lido Office Tower,Lido Place, Jichang Road, Beijing, 100004, P.R. China。

Petrel操作技巧Petrel 地震地质解释和建模使⽤技巧2015斯伦贝谢科技服务(北京)有限公司Copyright Notice2015 Schlumberger. All rights reserved.No part of this manual may be reproduced, stored in a retrieval system, or translated in any form or by any means, electronic or mechanical, including photocopying and recording, without the prior written permission of Schlumberger Information Solutions, 5599 San Felipe, Suite 1700, Houston, TX 77056-2722.DisclaimerThe License Agreement governs use of this product. Schlumberger makes no warranties, express, implied, or statutory, with respect to the product described herein and disclaims without limitation any warranties of merchantability or fitness for a particular purpose. Schlumberger reserves the right to revise the information in this manual at any time without notice.Trademark InformationSoftware application names used in this publication are trademarks of Schlumberger. Certain other products and product names are trademarks or registered trademarks of their respective companies or organizations.⽬录1.1 斜井井轨迹在Well Section窗⼝中的4种投影⽅式原理 (4)1.2 Well section下打印连井剖⾯图 (8)1.3 well section下设置隐含的边界显⽰单曲线道局部充填 (11)1.4 well section下井上解释断层断距显⽰ (15)1.5 在指定深度范围内修改测井曲线 (18)1.6 Petrel和Excel⼀体化快速⽣成测井解释成果表 (19)1.7 Petrel2014如何加载TVD/TVDSS索引的测井曲线 (23)1.8 对不同井的测井曲线使⽤不同的算法进⾏粗化 (25)1.9 拼接不同深度段的测井曲线 (27)1.10 每种沉积相的测井曲线范围统计 (29)1.11 3Dwindow中如何连接well top (32)1.12 Petrel中如何快速⽣成断层Polygon (33)1.13 surface上对特定polygon范围进⾏单独赋值 (34)1.14 如何实现多边形的合并Merge Polygons (37)1.15 Petrel如何在Surface上显⽰图⽚ (40)1.16 如何将多个surface对应的的平均值同时输出到excel表格中 (42) 1.17 根据两个Surface⽣成TST和TVT Map (43)1.18 如何将Well heads在Surface附近显⽰ (45)1.19 在Make surface的时候如何将结果往边界多边形外扩⼀些 (47) 1.20 如何计算某个zone内饱和度曲线的加权平均值 (50)1.21 如何由离散相曲线计算砂体或薄互层的厚度 (51)1.22 如何批量⽣成zone的厚度图 (53)1.23 计算特定井和特定Zone的砂层厚度 (54)1.24 批量计算单井上每个zone中砂岩段的数量 (56)1.25 ⽤曲线截断创建离散的净厚度图 (60)1.26 地震体三维渲染显⽰不清晰时的解决⽅法 (64)1.27 如何使⽤⽤户⾃定义边界切割地震体 (65)1.28 三维显⽰沿层切割地震体 (67)1.29 如何在Petrel中如何往已有的Survey中加载相邻位置的地震体 (68) 1.30 如何计算多⼝井周层⾯属性统计值 (71)1.31 Petrel中地震Vintage的管理 (76)1.32 Petrel中如何按地震⼯区加载⼆维地震数据 (80)1.33 Petrel 2014中合成地震记录显⽰设定 (84)1.34 Petrel 2014中对于切地震剖⾯的快速设置 (87)1.35 Petrel中如何对地震数据进⾏抽稀 (88)1.36 Petrel中如何沿井轨迹提取地震数据的振幅 (89)1.37 Petrel中如何实现地震解释层位的合并 (90)1.38 如何加载2D数据 (92)1.39 依据Horizon和Fault剪切地震数据体 (93)1.40 如何在Petrel移动地震数据体 (94)1.41 按⽤户⾃定义范围到处2D地震测线 (96)1.42 Petrel如何加载信息缺失的⼆维地震数据 (101)1.43 将Jason 的⼦波加载到Petrel中 (105)1.44 如何在Petrel中提取可靠的⼦波 (107)1.45 如何在Function window按照某⼀曲线的属性显⽰交会图 (109) 1.46 如何在Function window按照深度筛选交会图 (110)1.47 如何⽤Zone log过滤直⽅图 (113)1.48 如何合并多井的Checkshot数据到⼀个⽂件夹 (114)1.49 Petrel中如何做好井震对⽐ (116)1.50 如何将井分层与矫正后的Vo⾯均显⽰在X,Y,V域 (123)1.51 如何批量输出井斜 (125)1.52 使⽤部分井进⾏Data Analysis (126)1.53 Petrel 中如何批量修改井类型 (130)1.54 如何加载多⼝井轨迹在⼀个⽂件 (131)1.55 Petrel⼯区井的X坐标没区带号 (134)1.56 井坐标为经纬度如何加载 (135)1.57 ⼀种简单安全的⽅式添加⾃定义井符号 (136)1.58 Petrel中蚂蚁体的运算技巧 (140)1.59 Petrel蚂蚁体介绍及参数设置 (144)1.60 如何利⽤蚂蚁体提取⼩断裂 (151)1.61 如何⽣成Azimuthal Map (155)1.62 如何在Petrel中加载经纬度的点数据 (157)1.63 使⽤⾃定义速度函数进⾏时深转换 (159)1.64 在Function Window中如何如⽤第三变量调整数据点的颜⾊ (161) 1.65 Petrel中如何创建客户化岩性符号 (162)1.66 Petrel如何按宽度显⽰岩性 (164)1.67 如何批量移动断层 (168)1.68 如何⽣成⽤户⾃定义的离散属性⾯ (170)1.69 如何在Petrel中有效地组织数据 (173)1.70 如何在Petrel中⾃动形成断层多边形 (175)1.71 如何使⽤Clean Project History选项清理⼯区历史 (177)1.72 神经⽹络分类中的主成分分析 (178)1.73 如何对井⼀定范围外的⽹格粗化的同时保留井附近的原始⽹格 (182) 1.74 以⼀种⾃定义的⽅式进⾏⽹格粗化 (186)1.75 如何在现有速度模型中加⼊其他速度异常体 (188)1.76 Petrel2014 Structural Framework⼯区保存错误解决⽅案 (189)1.77 剥蚀带的建模技术 (191)1.78 在属性建模中使⽤Local varying azimuth (192)1.79 多条⼆维测线速度数据建⽴速度模型 (195)1.80 如何对属性模型进⾏切割或者局部更新 (203)1.81 ⼀个简单的⼯作流计算⼏个层⾯的均值并输出 (205)1.82 如何⽤Petrel Workflow快速整理层位数据 (207)1.83 如何⽤Petrel Workflow快速整理断层多边形数据 (210)1.84 运⽤workflow批量⽣成变化变程的属性模型 (211)1.85 运⽤Workflow统计地震测线长 (214)1.86 运⽤Workflow统计井间距离 (215)1.87 运⽤Workflow批量⽣成断层与上下盘层位交线 (218)1.88 Petrel全新的断层解释-建模⼀体化⼯作流 (220)1.89 使⽤Inspector⼯具修改模型中单个⽹络的属性 (221)2.1 PetroMod中如何优化断层在剖⾯上的形态 (223)2.2 PetroMod 中如何进⾏油源对⽐ (225)2.3 PetroMod模型在Petrel中显⽰ (228)3.1 GeoX中如何客户化输出GeoX Report到Excel中 (230)3.2 GeoX新许可设置流程 (237)1.1 斜井井轨迹在Well Section窗⼝中的4种投影⽅式原理在Petrel的连井剖⾯窗⼝（Well Section Window）中显⽰斜井轨迹是⼀个⼗分实⽤的功能。

Petrel建模流程一、数据预备二、数据输入三、Pillar gridding四、Make horizon五、Laying六、建立几何模型七、离散化测井曲线八、对Vsh数据进行分析九、相建模十、对连续数据进行分析十一、属性建模十二、网格粗化及属性粗化的操作十三、储量运算十四、产生STOIIP （烃体积密度分布图）十五、输出数模所需要的文件要紧模块介绍一、数据预备本实例中的数据整理如下：wellhead井位坐标文件jinghao X Y kb topdepth bottomdepth X21-233973816364714261433.0821502195 X21-243974070364716291433.082156.12193.1 X21-253974257364718491433.082154.42190.4 X21-263974480364720961436.52154.82189.8 X22-193972535364705161407.562120.32152.3 X22-203972803364707951417.462139.12165.1 X22-213973010364710401379.72102.62135.6 welltop分层文件X Y hb wellpoint surface jinghao 397381636471426-716.92Horizon c811X21-23397381636471426-724.92Horizon c8121X21-23397381636471426-735.92Horizon c8122X21-23397381636471426-755.92Horizon c813X21-23397381636471426-761.92Horizon c821X21-23397407036471629-723.02Horizon c811X21-24397407036471629-731.02Horizon c8121X21-24397407036471629-742.02Horizon c8122X21-24397407036471629-754.02Horizon c813X21-24397407036471629-760.02Horizon c821X21-24测井文件预备DEPTH PERM_K POR_K SW_K VSH_K NTG 2140.1250.00590100 2140.250.0059010 1 2140.3750.00590100 2140.50.005900 1 0二、数据输入1 输入Well Header（井位坐标文件）右键点击输入Well Header:文件类型里选：Well heads (*.*)2 输入Well Tops（分层文件）:右键点击Well Tops文件夹并选择Import (on Selection)；文件类型里选：Petrel Well Tops (ASCII)3 输入Well Logs右键点击Wells文件夹，选择Import (on Selection)；文件类型：Well logs (ASCII)Input Data logs specify logs to be load加载per, perm, s w, vash, ntg 等数据。

Petrel软件实例操作目录第一章Petrel简介一、安装并启动Petrel (01)二、界面介绍 (02)第二章Petrel处理流程介绍一、数据准备 (07)二、断层建模 (14)三、Pillar Gridding (22)四、Make Hori zon (27)五、深度转换（可选步骤） (32)六、Layer ing (34)七、建立几何建模 (35)八、数据分析 (36)九、相建模 (42)十、属性建模 (51)十一、体积计算 (60)十二、绘图 (64)十三、井轨迹设计 (66)十四、油藏数值模拟的数据输入和输出 (69)第一章Petrel简介一、安装并启动Petrel把安装盘放入光驱，运行Setup.exe程序，根据提示就可以顺利完成安装，在安装的过程中同时安装DONGLE的驱动程序，安装的过程中不要把DONGLE插入USB插槽，安装完毕，再插入DONGLE，如果LICENSE过期，请和我们技术支持联系。

然后按下面的顺序打开软件。

1. 双击桌面上的Petrel图标启动Petrel。

2. 如果是第一次运行Petrel，在执行Petrel运行前会出现一个Petrel的介绍窗口。

3. 打开Gullfaks_Demo项目。

点击文件>打开项目，从项目目录中选择Gullfaks_2002SE.pet。

二、界面介绍（一）、菜单条/ 工具条与大多数PC软件一样，Petrel软件菜单条有标准的“文件”、“编辑”、“视图”、View等下拉菜单，以及一些用于打开、保存project的标准工具，在菜单条下面的工具条里还有更多工具。

在Petrel里，工具条还包含显示工具。

此外在第二个工具条里还有位于Petrel 项目窗口的右端的按钮，它具有附加的Petrel相关的功能。

后面的工具条称为功能条，这些工具是否有效取决于选择进程表中的哪个进程。

操作步骤1.点击上面工具条中的每一项看会出现什么。

你可以实践一些更感兴趣的选项。

一、加载数据1.加井头文件Import file—— well heads(数据输入格式：well head)数据编写格式：Excel.具体如下：井名X Y KB 补心高MD 井类别……………………………………2.加井斜数据在生成的wells文件中输入井斜数据（格式为：well path/deveation）编写数据格式为Excel，具体如下：MD 井斜（倾角）方位角………………可以在wells文件中进行calculator——字母=常数（如：A=1）——目的是增加一个道，以便以后加载曲线。

3.加数字化断层新建文件夹——New folder——右键改名——数字化断层（格式：General lines/points）编写数据格式为：文本格式。

具体如下：X Y Z………………4.加数字化构造层新建文件夹——New folder ——右键改名——数字化构造层面（格式：General lines/points）编写数据格式为：文本格式。

具体同上。

5.加分层数据在Insert 窗口下选择 new well tops生成well tops1（可以改名）文件夹——Import file ——加入分层数据（格式：Petrel well tops(ASCII)）编写数据格式为：文本格式。

具体如下：井名分层名或断层名（用引号引起）MD X Y Z………………………………well “surface”MD X Y Z 6.加小层在Insert 窗口下选择 new well tops生成well tops1（可以改名：例如改为小层）文件夹——右键——Import(on selection)——选择小层数据（输入格式为：Petrel Well Tops (ASCII)(*.*)）——OK。

井名MD X Y “小层号“A3 1400.60 20401670.20 4950029.89 "TIIItop"A3 1410.00 20401669.79 4950029.66 "TIII 8#小层 "A3 1417.60 20401669.46 4950029.46 "TIII 9#小层 "二、建构造模型（断层模型）7.编辑Pillar双击进程栏中的Define Model——命名——OK——再显示要编辑的点化断层——在浏览器下的Models下——单击Fault modeling——进入Pillar的编辑状态（包括：调整、美化、连接、切割）。

Petrel地震地质解释和建模使用技巧Petrel 合成记录工作流制作合成地震记录，进行层位标定和确定时深关系是地震解释工作中非常重要的环节。

从Petel2009.1.1，开始Petrel里有两个制作合成记录的模块，一个叫Synthetics，一个叫Seismic-Well tie。

这里介绍如何使用Synthetics模块制作合成地震记录。

从Petrel 2007开始Synthetics模块有了很大改进。

最重要的变化是其结果可在Global well logs下有相应的synthetic目录，其相应时深关系可在数据表中显示。

对同一口井可产生多个合成记录，如图1-1，1-2所示。

Synthetics模块制作合成记录工作流主要分为两大步骤：按照已有数据产生合成记录通过welltop 进行时深关系调整（bulkshift或sqeeze/stretch）一、 生成合成记录1. 双击synthetic模块，打开合成记录主界面（如下图），选择create new folder，从界面中well 到well seismic 四个界面对合成记录中所需数据进行选择或创建，如图2所示。

Well：选择要做合成记录的井，可多选，但每口井必须有相应的数据（DT和子波）。

Sonic and time：确定原始输入数据及时深关系。

根据实际数据品质，如果有checkshot，可用来做DT曲线校正；所有井上时深关系以工区井目录，以及每口井的Settings界面里Time界面下设置为准，Synthetics界面里的Overwrite global time log项不启用。

Create synthetic seismogram：创建合成记录选择创建合成记录所需数据：Density、Acoustic Impedence、Reflectiotion coefficients和Wavelet。

如果这些数据都不存在，或者希望修改参数重新创建，则点击黄色星状按钮创建新数据。

Petrel构造建模系列（3）—构造框架建模流程在Petrel中构造建模主要有三种方法，分别为：Make simple grid简单构造建模法、Corner point gridding角点网格法和Structural framework构造框架法。

简单构造建模法适用于构造简单、没有断层发育的地区；角点网格法适用于有断层但断层数量比较少且断层接触关系比较简单的油藏；构造框架法适用于构造复杂的地区，断层发育且数量多，断层接触关系很复杂。

下面介绍构造框架建模的操作流程。

1.选择相应的工作流在Home→Perspective下选择Geology and Geophysics工作流。

2.建立构造框架模型Structural modeling→Structural framework组，点击Structural framework图标，弹出窗口下，在Initialize structural framework右边空格处命名，Domain处选择相应的域，点OK，如下图：在Home标签→View组，点Pans图标在下拉菜单选Models，则在窗口左边的面板区可以看到Models面板，点击Models面板，在其下面可以看到新生成的模型文件夹，如下图：3.建立断层模型Structural modeling →Structural framework 组→点击图标Fault framework，弹出窗口下，点击图标栏的最右边图标Enable multiple drop ，然后到Input面板下选择解释断层文件夹下的第一条断层，到窗口中点击Input#1列第一行的蓝箭头，断层就全部添加进来了，如下图红框顺序：点OK ，计算完后点开窗口上方的图标Window 选择3D window ，在Models 面板下勾选Fault framework 前面的方框，在三维窗口下查看生成的断层模型，如下图：4. 在3D 窗口检查断层模型（1）检查生成的断层是否有问题，对有问题的断层进行调整。

1. 如何准备Petrel数据?(详细请查阅操作手册的相关章节)1.有关井的资料1)井口坐标wellname y x 海拔kb 顶深(MD) 底深(MD)s102 5120924.00 21674358.00 154.60 1000 1900s601 5117545.10 21678424.00 154.0 1000 1900s541 5118923.30 21673319.00 151.8 1000 19002)井斜数据MD X Y Z TVD DX DY AZIM INCL1499.878 456979.063 6782712.412 -1499.878 1499.878 0.000 0.000 9 9.853 42.2771500.031 456979.164 6782712.395 -1499.991 1499.991 0.100 -0.017 99 .852 42.2781500.183 456979.265 6782712.377 -1500.104 1500.104 0.201 -0.035 99.851 42.2811500.335 456979.366 6782712.359 -1500.217 1500.217 0.302 -0.052 99 .850 42.2833)测井曲线DEP(MD) resis AC SP GR1400.0000 5.1703 374.2136 35.5975 127.01400.1000 5.2997 374.2136 35.7233 127.01400.2000 5.0606 372.9888 35.8568 126.8如有测井综合解释的孔、渗、饱资料，按相同格式加上。
