Petrel软件实例操作流程第1章Petrel简介1.1安装并启动Petrel把安装盘放入光驱，运行Setup.exe程序，根据提示就可以顺利完成安装，在安装的过程中同时安装DONGLE的驱动程序，安装的过程中不要把DONGLE插入USB插槽，安装完毕，再插入DONGLE,如果LICENSE过期，请和我们技术支持联系，然后按下面的顺序打开软件。

1. 双击桌面上的Petrel图标启动Petrel。

2. 如果是第一次运行Petrel，将出现一个Petrel的介绍窗口。

3. 打开Gullfaks_Demo项目。

点击文件>打开项目，从项目目录中选择Gullfaks_2002SE.pet。

1.2界面介绍1.2.1菜单 / 工具栏与大多数PC软件一样，Petrel软件的菜单有标准的“文件”、“编辑”、“视图”、“插入”、“项目”、“窗口”、“帮助”等下拉菜单，以及一些用于打开、保存project的标准操作按钮。

在Petrel的显示窗口的右边是对应于操作进程的工具栏，这些工具是否有效取决于选择进程表中的哪个进程。

操作步骤1.点击上面工具栏中的每一项看会出现什么，你可以实践一些感兴趣的选项。

2.将鼠标放在工具栏中的按钮上慢慢移动，将会出现描述每一个按钮功能的文本出现。

3.点击“What's This”按钮，然后再点击其它的某个按钮，将会现该按钮功能的详细描述。

1.2.1.1文件菜单(File)1. 新项目2. 打开项目3. 打开第二项目4. 导入文件5. Open Spirit 输入6. 保存项目7. 另存项目8. 自动保存9. 清空项目目录10. 输出11. 输出图象12. 绘图13. 预览绘图14. 绘图仪设置15. 页面设置1.2.1.3显示菜单(View) 1. 恢复2. 重做3. 剪切4. 复制5. 粘贴6. 删除7. 拷贝位图8. 拷贝图源文件9. 粘贴位图10. 全选1. 状态栏2. 文件浏览器3. 处理流程4. 激活批处理流程5. 信息窗口6. 飞行模拟7. 显示工具栏8. 全屏显示9. 设置10. 流程对话框11. 全景显示12. 俯视图13. 以原始比例显示14. 设置为原始比例15. 高亮显示16. 正交镜头显示1.2.1.4项目菜单(Project) 1.2.1.5工具菜单(Tools) 1. 输入2. 输入图象3. 加入新文件夹4. 编辑批处理流程5. 加入新剖面6. 加入新井7. 加入新文件夹（特殊）8. 加入可视对象1. 设置2. 重新设置显示方式3. 重新设置显示方式为缺省4. 保存项目色标模版5. 载入项目色标模版6. Eclipse输出设置7. CMG输出设置8. VIP输出设置9. Gslib输出设置10. Eclipse输入设置11. CMG输入设置12. VIP输入设置13. Gslib输入设置1. 系统设置2. 释放内存3. 更新许可4. 校验软件的更新1.2.1.7帮助菜单(Help)1.2.2 Petrel 资源管理器Petrel 资源管理器(左上角)跟任何PC 机上的windows 资源管理器一样工作。

目录1.加载数据 (4)1.1 井位数据 (4)1.2 井斜数据 (4)1.3 测井曲线加载 (5)1.4 分层数据加载 (9)1.5 测井解释成果加载 (13)1.6 断层加载 (14)1.7 地震数据加载 (15)1.8 制作地震子体 (17)1.9 地震解释 (23)2.Make surface (32)2.1 圈定边界 (32)2.2 做面 (32)3.调节断层 (37)3.1 双击加载的断层.TXT文件 (37)3.2 删掉断层一盘 (37)3.3 将断层赋给一个面 (38)4.断层模型 (39)4.1 初步调整 (39)4.2 pillar Giidding (45)4.3 Make horizons (47)4.4 Make zones (50)4.5 调节断层上下盘 (51)4.6 补缺口/horizon (52)4.7 做垂向网格/layering (56)5.砂孔建模 (58)5.1砂体模型（确定性） (58)5.2砂体模型（指示建模） (66)5.3夹层模型 (66)6.沉积相模型—确定性 (70)6.1 创建沉积相模型 (70)6.2 相图加载 (71)6.3 数字化位图 (72)6.4 生成相多边形曲面/对每个相做surface (74)6.5 生成相分布曲面 (76)6.6 相建模 (77)7.沉积相建模—随机性 (79)7.1 PPT--序贯指示 (79)7.2 阳光石油相模型建立--序贯指示 (80)7.3 沉积相模型建立—聚类分析方法 (86)8.沉积相相控属性建模 (103)8.1 孔隙度模 (103)8.2 渗透率模拟 (112)8.3 含油饱和度模拟 (118)9.计算储量 (126)10.模型粗化 (134)11 离散化测井曲线 (138)12 .Data Analysis (142)12.1 对离散数据进行分析 (142)12.2 对连续数据进行分析 (145)1.加载数据c1.1 井位数据数据格式：well name x y kb补心高：井口到地面补心海拔：补心高+地面海拔Insert-new well folder-右键-import1.2 井斜数据每口井一个井斜文件（txt），文件名和井名一致，数据格式：MD incl（井斜角） azim（方位角）；文件类型well path/deviation1.3 测井曲线加载Las格式测井曲线即可（txt格式文件的测井曲线需要每口井的每类曲线所在列一致）文件类型 well logs（ASCII）即使是.las格式的文件，也选择上述文件类型孔隙度—porosity 自然电位——spontaneous potent渗透率——permeability Cond——induction conductivity So——oil satutation AC——interval transit time R——resistivity ML——microresistivity GR——gammaray在进行Column与曲线类型匹配时，可以点击Force table，直接可以重新进行匹配，不用核实曲线类型的所在列每次可以少选几口井，最好不要ok all ，容易出错，最好每口井单独，选ok选中一条曲线，并点击屏幕上方菜单栏中的，即可见窗口中见到该测井曲线或者，，选中NetGross，Settings1.4 分层数据加载X、y可以不要，加载的时候需要4项：井号层名深度 type(horizon)如果只有砂岩数据，则整理数据为井号 surface 深度 type(horizon)1-4 Ng1+2-1-T 1180 horizon1-4 Ng1+2-1-B 1183 horizon其中surface可以定义为Ng1+2-1-T Ng1+2-1-B 用以将顶底区分开，其中顶深为第一套砂岩顶深，底深为最后一套砂岩底深Negate Z values 是在深度值上加负号选中所有井，选择well tops 中的一层，页面右边工具栏的箭头选中，点页面中的任一井，在页面下方即可出现该井的井位、分层数据等信息加载完成之后，在well tops 中的stratigraphy中1.5 测井解释成果加载井号顶深底深结果（将测井解释成果分别定义为1、2………）斜深Wells右键import 文件类型 production logs定义测井解释成果的颜色Wells---Global-well logs最末尾的定义的加载测井解释成果的名字双击，见下图将Name定义为成果名字，颜色可选1.6 断层加载Insert—new folder或菜单栏中有快捷键，双击命名为断层文件格式：断层名（定义为1即可） x y文件类型 general lines/points其余均可默认1.7 地震数据加载Insert----New seismic survey folder2D Scan3D scan---ok1.8 制作地震子体选中新出现的地震子体用屏幕右方菜单栏中的箭头选中该地震子体，并将其缩小双击Input中的地震子体可以发现，当对屏幕中的地震进行增大或缩小时，上方的数据会发生变化转换地震数据存储方式为Realize右键地震母体，RealizeYes，再次，要点击可以保存文件类型后全威默认现在在地震子体下又出现一地震体双击地震第一个子体选中Volume visualization，点Apply，在点击CSG additive，Apply，CSG subtractive，apply，inside，apply，Volume render，apply，再取消Volume visualization，apply在选中Colors图中红线可以拖动，apply —ok点击一下再点击第三个地震体ok1.9 地震解释新建一个3D、2D以及interoertation window，均从window中插入3D窗口中显示第一个地震子体2D窗口解释窗口，选中3D窗口，并双击第1个地震子体取消打钩，OK选中2D窗口，双击地震子体取消打钩，并ok右键单击刚开始加入的地震解释中的资料在Input 中出现新的对Horizons 右键插入文件夹将其拖入到新建的文件夹中双击horizons ，对其改名字惦记上图中的Fault Sticks，并不需要选中，手动模式2.Make surface2.1 圈定边界Utilities Make/edit polygons（点击，不用打开）页面右边工具栏见下图倒数第3个 add new points 在井位中圈定工区边界用右边工具栏中的箭头标记选中所画的边界线然后点击右边工具栏下方的第2个 close selected polygon 使边界闭合2.2 做面Utilities Make/edit surface（双击）Main 选中加载层位中的第一层 result删除，选否Boundary 选所画的边界线polygon，见input中Name命名为所做的层Geometry可以选中Automatic 自动选择Grid 为网格数，可以自己定义(网格数一般选最近的井距的1/2~1/3)做下边的层是时候main选所要做的层，删掉Result，选否Pre proc中trend surface中选择上一层面中新做的面做好一个surface面之后要打开检查，看是否合理，下边的面都是根据上边的面做出来的，如不合适可进行调节调节时，确定是在状态下调节方法：1 选择右边菜单栏中的箭头选项，在不合适的地方点击，可以上下调节2.可以选择菜单栏中的，进行平滑处理可以对生成的surface进行设置，目的就是对surface面上的等高线进行粗化，操作如下：右键setting——Operation——surface Operation——Smooth——Execute2.3 隔层模型的建立3.调节断层3.1 双击加载的断层.TXT文件选择 Split by horizontal lengthMax-----断层小于多小可断开Run Ok3.2 删掉断层一盘当加载的断层文件中显示断层上下盘都存在时，删掉断层一盘选中打散后的断层文件，点击选中一条断层,delte即可如果断层未断开，在右侧工具栏中最后一个键，在需要断开的位置点击，则可以断开3.3 将断层赋给一个面双击断层文件A=点击surface中的想要赋给的那一面，然后再点击Z=A4.断层模型4.1 初步调整Structural modeling define model 修改名字修改“New Model/Fault Model”的Domain为Elevation Time构造建模包括了fault modeling, pillar gridding 和vertical layering 三个部分操作，这三个部分配合在一起就是为了构建一个三维空间网格点击Structural modeling中的Fault modeling，进入Pillar的编辑状态，选中一条断层的所有断层线（用shift，可以全选中），然后点击右边工具栏中的即上图中的最后一个图标可以选择一个pillar或是一个柱子上的所有pillar此后，通过右边菜单的工具，在断层中的pillar中增加、或减少柱子，并且如两条断层相连，可以同时选中2条断层相连处的pillar，断层削减例如选中一条断层Pillar配对先将2个pillar结合在一起，再删掉不是主断层上的pillar再选中剩下的主断层上的pillar，选择削减调节完成后，使所有断层的每个面都近乎水平，无高低起伏。

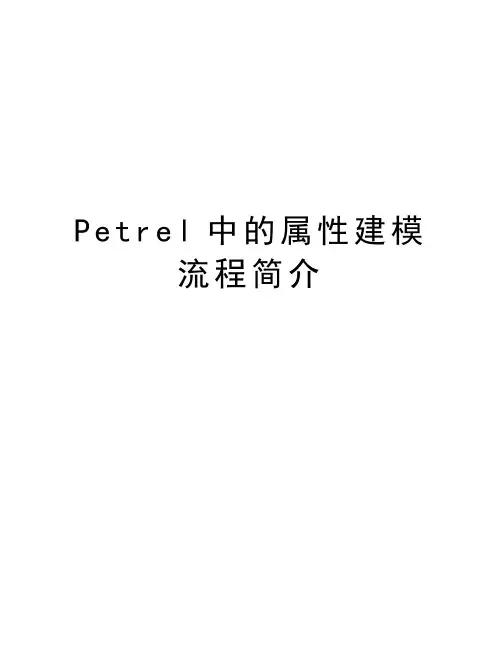

P e t r e l中的属性建模流程简介属性建模：一、相模型的建立：1、测井曲线离散化双击：Process ——Proerty modelding——Scall up well logs；弹出对话框：在Select里选择需要离散化的相曲线数据 facies(input到wells的沉积相数据)，点击all可以对需要离散的井进行选择，剔除没有曲线或者曲线数据不正确的井）。

在相模型建立时：Average选择“most of”、method选择“Simple”。

单击“Apply”或“OK”确定。

完成沉积相数据的离散化，离散化后，沉积相数据赋给井轨迹所通过的网格。

离散化后models里的properties里新增了沉积相属性“facies”，可在3D视图里进行查看。

2、沉积相模型建立;双击：Process ——Proerty modelding——Facies modeling。

弹出对话框：对话框右上角选择离散化后的沉积相数据，依次选择各小层（zone）进行属性控制；点击解锁进行编辑控制。

目前的沉积相建模算法很多；通常，纵向上细分网格后用序贯高斯的算法，纵向上未细分用经典算法（此处的“纵向细分“是指layering里把zone细分为不同个数的网格。

⑴、序贯高斯的算法；“Method for zone /facie”选项单击下拉菜单，选择序贯高斯算法：“Sequential indicator simula”，在左侧选择该小层所以相类型（可从左侧出现的百分比统计中看出）单击箭头，相类型移动到右侧。

下侧空白区域新增两个选项卡“Variogram”，“Fraction”，点击按钮，弹出对话框：点击解锁，点击后如图：点击按钮：点击“OK”确定；自动返回之前属性设置界面。

单击“红圈”按钮，点亮其功能，点亮后按钮会变为淡红底色。

在“Variogram”选项卡将Range:里三个值“1000,1000,10”设置为默认值“0.1、0.1、0.1”（注意：每个相类型都需设置，包括M）。

『注意』石油软件扫盲贴之（3）Petrel - 以地质建模为中心的数字化勘探开发决策平台PetrelTM是综合了地震资料解释、测井分析、地质综合研究、地质建模、数值模拟的一体化平台，适用于各种油藏类型。

利用多资料综合分析，可以精确描述油气藏及其孔渗饱等属性参数的空间分布，计算其储量、定量估算风险性、优选模型、设计井位和钻井轨迹、无缝集成生产数据和数值模拟器，发现剩余油藏和隐蔽油藏，从而降低开发成本，提高效益。

Petrel - 以地质建模为中心的数字化勘探开发决策平台PetrelTM 是综合了地震资料解释、测井分析、地质综合研究、地质建模、数值模拟的一体化平台，适用于各种油藏类型。

利用多资料综合分析，可以精确描述油气藏及其孔渗饱等属性参数的空间分布，计算其储量、定量估算风险性、优选模型、设计井位和钻井轨迹、无缝集成生产数据和数值模拟器，发现剩余油藏和隐蔽油藏，从而降低开发成本，提高效益。

【点击下载Petrel2009详细介绍（PDF文件）】# 集成化数据管理平台# 确保了各主流公司软件的兼容问题。

包括：Landmark、Geoframe、Eclipse、VIP、Earthvision、RMS等标准数据格式。

实现对数据的集中存储、管理与共享，统一勘探、开发数据，数据的标准化程度得到极大提高. 增强的地震资料解释系统# 提供完整的微机地震资料综合解释解决方案。

可快速实现常规地震资料剖面解释和三维立体解释、提取地震属性、进行速度分析及域转换，利用蚂蚁追踪模块可以实现断层自动解释及提取，并可直接转换到模型中建立构造框架. 详尽的综合地质分析系统# 提供完整的地质基础研究一体化解决方案。

Petrel可以进行测井解释、地层对比、储层四性关系研究等工作，在最短的时间内认识油藏，为高分辨率地质建模准备基础数据库。

不断完善的地质建模系统# 在传统基于变差函数的随机建模方法和基于目标的随机建模方法基础上，添加了先进的多点地质统计学方法，更加容易忠实于井点硬数据，并再现目标几何形态，模拟速度快，提高工作效率. 先进的裂缝建模技术# Petrel裂缝建模是基于地质概念、充分利用基底解释、断层和成像测井的裂缝知识、通过类比野外露头建立的裂缝概念模型、可预测裂缝成因的地震属性等各种资料，并将这些资料转换成裂缝强度等参数，建立三维的离散的裂缝网络模型。

Petrel属性建模系列（3）—相数据分析及相建模构造模型建好之后，在此基础上进行属性建模的工作，属性建模包括相建模和岩石物理属性建模两个部分。

主要分为四大步完成：属性数据准备、属性数据粗化、相数据分析及相建模、孔渗饱数据分析及孔渗饱建模。

相数据分析及相建模流程如下：一、相数据分析：1、在Models面板，激活三维模型Exercise model。

2、数据分析选上Property Modeling标签，在Data preparation组，点击图标，选择要分析的沉积相为Facies。

点开锁图标，选择要分析的Zones：zoneA。

相数据分析包括有5项内容：相比例Proportion、相厚度Thickness、相概率曲线Probability、变差函数Variograms和去丛聚Declustering。

1）相比例Proportion分析在相比例Proportion标签下，在左边窗口的Estimated facies proportions是井上粗化的每个小层layer的相比例，如果对井上粗化的相比例认为不能完全代表一个小层的真正的相比例，可以通过右边的窗口去手动调整小层的相比例。

调整过程如下：可以选上要调整的相，比如Channel，点击图标得到井上粗化的相曲线，然后点击圆滑图标，对调整的相曲线做一下圆滑。

可以调整每个小层的控制点得到新的相比例曲线，要调整的相曲线都调好以后点击Apply保存相比例调整结果，可以为后面的相建模调用。

2）相厚度Thickness分析在Thickness标签下可以查看在每个Zone里井上粗化的每种相的厚度分布，如下图：3）相概率曲线Probability分析在Probability标签下可以选择和沉积相相关性比较好的第二属性，比如反演的波阻抗属性AI，分析在第二属性的分布范围内，相出现的概率曲线，如果分析得到了很好的正相关或负相关的概率分布曲线，则可以用该概率曲线约束相建模。
