工业4.0之scada系统介绍

数据采集与监控（SCADA）开发及应用方案1. 实施背景随着工业4.0和中国制造2025的推进，传统的制造业正在经历一场由信息技术驱动的重大变革。

其中，数据采集与监控（SCADA）系统成为了实现产业自动化和智能化的重要工具。

本方案旨在从产业结构改革的角度，探讨SCADA系统的开发和应用。

2. 工作原理SCADA系统是基于计算机技术、网络通信技术及自动化控制技术的一套控制系统。

其工作原理是通过对现场数据进行实时采集、传输、存储和分析，实现对设备运行状态的监控和管理。

3. 实施计划步骤（1）需求分析：明确系统的需求，包括需要监控的设备、需要采集的数据、需要优化的工艺流程等。

（2）系统设计：根据需求分析结果，设计系统的架构、功能和界面。

（3）系统开发：依据设计文档，开发SCADA系统。

（4）系统测试：对开发完成的系统进行严格的测试，包括功能测试、性能测试及安全测试等。

（5）系统部署：将SCADA系统部署到现场，与设备连接，进行系统调试。

（6）运行维护：对系统进行日常的运行维护和升级。

4. 适用范围本方案适用于各种制造业领域，如石油、化工、钢铁、电力等。

通过SCADA系统的实施，企业可以实现生产过程的自动化、信息化和智能化，提高生产效率，降低运营成本。

5. 创新要点（1）采用云计算技术，实现数据的高效存储和计算。

（2）利用大数据分析技术，对生产数据进行深度挖掘，为决策提供数据支持。

（3）引入物联网技术，实现设备的远程监控和管理。

（4）采用人工智能技术，实现系统的智能预警和自动控制。

6. 预期效果通过SCADA系统的实施，企业可以预期达到以下效果：（1）提高生产效率：通过自动化控制和实时监控，可以提高设备的运行效率和产品质量。

（2）降低运营成本：通过对能源、物料等资源的优化管理，可以降低企业的运营成本。

（3）增强安全性：通过实时监控和预警，可以及时发现和处理设备故障和安全隐患，保障企业生产的安全性。

（4）提高决策效率：通过大数据分析和人工智能技术，企业可以更快地做出决策，提高决策效率。

SCADA系统概述SCADA(Supervisory Control And Data Acquisition)系统，即数据采集与监视控制系统。

SCADA 系统的应用领域很广，它可以应用于电力系统、给水系统、石油、化工等领域的数据采集与监视控制以及过程控制等诸多领域。

在电力系统以及电气化铁道上又称远动系统。

SCADA系统是以计算机为基础的生产过程控制与调度自动化系统。

它可以对现场的运行设备进行监视和控制，以实现数据采集、设备控制、测量、参数调节以及各类信号报警等各项功能。

由于各个应用领域对SCADA的要求不同，所以不同应用领域的SCADA系统发展也不完全相同。

在电力系统中，SCADA系统应用最为广泛，技术发展也最为成熟。

它作为能量管理系统（EMS 系统）的一个最主要的子系统，有着信息完整、提高效率、正确掌握系统运行状态、加快决策、能帮助快速诊断出系统故障状态等优势，现已经成为电力调度不可缺少的工具。

它对提高电网运行的可靠性、安全性与经济效益，减轻调度员的负担，实现电力调度自动化与现代化，提高调度的效率和水平中方面有着不可替代的作用。

一、 SCADA系统概述SCADA(Supervisory Control And Data Acquisition)系统，即数据采集与监视控制系统。

SCADA系统的应用领域很广，它可以应用于电力系统、给水系统、石油、化工等领域的数据采集与监视控制以及过程控制等诸多领域。

在电力系统以及电气化铁道上又称远动系统。

SCADA系统是以计算机为基础的生产过程控制与调度自动化系统。

它可以对现场的运行设备进行监视和控制，以实现数据采集、设备控制、测量、参数调节以及各类信号报警等各项功能。

由于各个应用领域对SCADA的要求不同，所以不同应用领域的SCADA系统发展也不完全相同。

在电力系统中，SCADA系统应用最为广泛，技术发展也最为成熟。

它作为能量管理系统（EMS 系统）的一个最主要的子系统，有着信息完整、提高效率、正确掌握系统运行状态、加快决策、能帮助快速诊断出系统故障状态等优势，现已经成为电力调度不可缺少的工具。

SCADA系统SCADA(Supervisory Control And Data Acquisition)系统，即数据采集与监视控制系统。

SCADA 系统是以计算机为基础的DCS与电力自动化监控系统；它应用领域很广，可以应用于电力、冶金、石油、化工等领域的数据采集与监视控制以及过程控制等诸多领域。

在电力系统中，SCADA系统应用最为广泛，技术发展也最为成熟。

它在远动系统中占重要地位,可以对现场的运行设备进行监视和控制，以实现数据采集、设备控制、测量、参数调节以及各类信号报警等各项功能,即我们所知的＂四遥＂功能.RTU(远程终端单元),FTU(馈线终端单元)是它的重要组成部分．在现今的变电站综合自动化建设中起了相当重要的作用．SCADA系统概述一、SCADA系统概述SCADA系统是以计算机为基础的生产过程控制与调度自动化系统。

它可以对现场的运行设备进行监视和控制，以实现数据采集、设备控制、测量、参数调节以及各类信号报警等各项功能。

由于各个应用领域对SCADA的要求不同，所以不同应用领域的SCADA系统发展也不完全相同。

在电力系统中，SCADA系统应用最为广泛，技术发展也最为成熟。

它作为能量管理系统（EMS系统）的一个最主要的子系统，有着信息完整、提高效率、正确掌握系统运行状态、加快决策、能帮助快速诊断出系统故障状态等优势，现已经成为电力调度不可缺少的工具。

它对提高电网运行的可靠性、安全性与经济效益，减轻调度员的负担，实现电力调度自动化与现代化，提高调度的效率和水平中方面有着不可替代的作用。

SCADA在铁道电气化远动系统上的应用较早，在保证电气化铁路的安全可靠供电，提高铁路运输的调度管理水平起到了很大的作用。

在铁道电气化SCADA系统的发展过程中，随着计算机的发展，不同时期有不同的产品，同时我国也从国外引进了大量的SCADA产品与设备，这些都带动了铁道电气化远动系统向更高的目标发展。

二、SCADA系统发展历程SCADA（Supervisory Control and Data Acquisition）系统，全名为数据采集与监视控制系统。

智能通用 SCADA系统1．SCADA系统的发展SCADA（Supervisor Control And Data Acquisition）系统，即监测监控及数据采集系统。

其功能是在工业生产过程中，实时采集现场数据，对工业现场进行本地或远程的自动控制，对工艺流程进行全面、动态和实时的监视，并为生产、调度和管理提供必要的数据。

SCADA技术建立在计算机、通讯系统、控制器、传感器基础上。

它的主要结构由中央计算机管理系统、系统中继站、远程控制单元RTU（Remote Terminal Unit）等三级组成。

整个系统包括有计算机及其网络系统、RTU及其有线/无线信号通信系统等。

SCADA系统的本质是一个以计算机为基础的生产过程控制与调度自动化系统。

它可以方便地对现场的运行设备进行监视和控制，以实现生产过程数据采集、设备控制、测量、参数调节以及各类信号报警等各项功能。

因此，是在现代化的工业企业中，特别是在石油化工行业有着极其重要的意义是不可缺少的系统。

2．RTU的发展历程（1）RTU在SCADA中的地位与作用RTU(Remote Terminal Unit)是构成SCADA系统的核心装置，通常由信号输入/出模块、微处理器、有线/无线通讯设备、电源及外壳等组成，由微处理器控制，并支持网络系统。

它通过自身的软件(或智能软件)系统，可理想地实现企业中央监控与调度系统对生产现场一次仪表的遥测、遥控、遥信和遥调等功能。

RTU是一种耐用的现场智能处理器，它支持SCADA控制中心与现场器件间的通讯。

它是一个独立的数据获取与控制单元。

它的作用是在远端控制现场设备，获得设备数据，并将数据传给SCADA系统的调度中心。

可以实现检测（遥测）、调节（遥调）、控制（遥控）的功能。

3．优玛通用智能SCADA系统的特点随着我国国民经济的飞速发展，SCADA系统正越来越多的应用在各种工业设备和民用设施的远程测控场合。

但目前市场上的SCADA系统价格较高，使很多需要使用单位的望而却步。

SCADA系统介绍SCADA系统是工控领域的一个重要应用形态，是一种基于现代信息处理技术及监测技术实现生产过程自动化控制和数据管理的系统，可以实现生产设备的远程监测和控制。

本文将对SCADA系统的定义、功能、组成部分、原理及应用领域等进行详细介绍。

一、 SCADA系统的定义SCADA是英文Supervisory Control And Data Acquisition系统的简称，也叫作监控与数据采集系统。

SCADA系统是一种应用于工业生产控制领域的现代化自动化系统。

SCADA系统通过远程数据采集和数据传输技术，实现了对生产设备的远程监测、控制和管理，其主要功能包括数据采集、数据处理、数据存储、报警和自动控制等。

二、 SCADA系统的功能SCADA系统在企业生产中的主要功能是实现生产设备的远程监测和控制，包括以下几个方面的功能：1、远程监测：通过远程传输数据技术，实时监测生产现场的各项参数数据，如温度、湿度、压力、流量、浓度、电流、电压等。

2、远程控制：通过远程控制技术，远程控制生产线上的各项设备，包括开关灯、开关机、调节温度、调节压力等。

3、数据记录：自动记录生产现场的各项参数数据，并进行存储，便于历史数据的查询和统计分析。

4、报警提示：根据预设的参数阈值，当生产现场某些参数出现异常时，及时发出报警提示，以保障生产设备的安全运行。

三、 SCADA系统的组成部分SCADA系统分为两个主要部分:前端和后端。

前端负责数据采集、数据处理、监视等工作，后端负责数据存储、统计分析、报警处理等工作。

下面将对SCADA系统的组成部分进行详细介绍。

1、前端前端包括数据采集设备、人机界面和通信模块等几个部分。

（1）数据采集设备数据采集设备通常由传感器、信号处理器、数据采集卡、数据采集仪器等组成。

传感器主要负责测量生产现场各项参数，信号处理器则负责对传感器采样的模拟信号进行处理，并将处理后的信号转化为数字量信号，数字量信号经过数据采集卡转化为计算机能够识别的信号，最后数据采集仪器将数据发送到计算机，供后续处理使用。

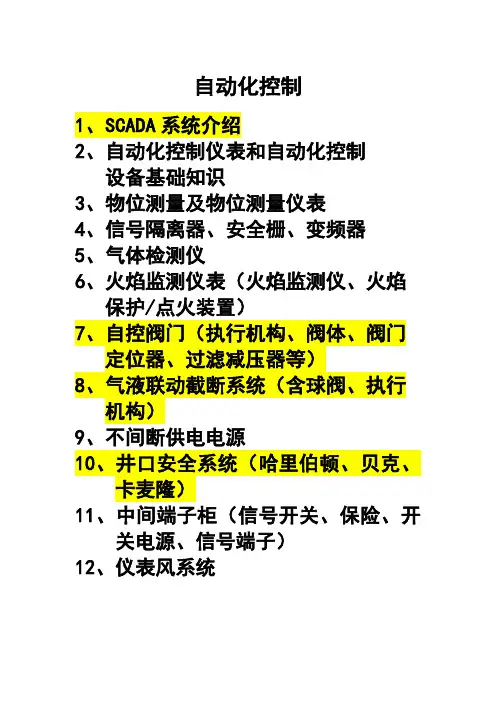

自动化控制1、SCADA系统介绍2、自动化控制仪表和自动化控制设备基础知识3、物位测量及物位测量仪表4、信号隔离器、安全栅、变频器5、气体检测仪6、火焰监测仪表（火焰监测仪、火焰保护/点火装置）7、自控阀门（执行机构、阀体、阀门定位器、过滤减压器等）8、气液联动截断系统（含球阀、执行机构）9、不间断供电电源10、井口安全系统（哈里伯顿、贝克、卡麦隆）11、中间端子柜（信号开关、保险、开关电源、信号端子）12、仪表风系统SCADA系统介绍了解生产情况是实施科学生产的基础，如果生产过程分布很近，可以采用就近控制的办法，就地接线，就地监视，就地控制，对于复杂的过程生产采用DCS 系统控制的比较多，也有采用PLC的或者专业控制器。

而对于生产各个环节分布距离非常远的，比如几公里，几十公里，几百公里甚至几千公里的，如变电站，天然气管线，油田，自来水管网，随着技术的发展，人们慢慢发展出远程采集监视控制系统，称为SCADA系统。

一、SCADA系统概述SCADA(Supervisory Control And Data Acquisition)系统，即数据采集与监视控制系统。

SCADA系统的应用领域很广，它可以应用于电力系统、给水系统、石油、化工等领域的数据采集与监视控制以及过程控制等诸多领域。

在电力系统以及电气化铁道上又称远动系统。

SCADA系统是以计算机为基础的生产过程控制与调度自动化系统。

它可以对现场的运行设备进行监视和控制，以实现数据采集、设备控制、测量、参数调节以及各类信号报警等各项功能。

由于各个应用领域对SCADA的要求不同，所以不同应用领域的SCADA系统发展也不完全相同。

在电力系统中，SCADA系统应用最为广泛，技术发展也最为成熟。

它作为能量管理系统（EMS系统）的一个最主要的子系统，有着信息完整、提高效率、正确掌握系统运行状态、加快决策、能帮助快速诊断出系统故障状态等优势，现已经成为电力调度不可缺少的工具。

系统概述说明SCADA系统是以计算机为基础的生产过程控制与调度自动化系统。

它可以对现场的运行设备进行监视和控制。

由于各个应用领域对SCADA的要求不同，所以不同应用领SCADA系统域的SCADA系统发展也不完全相同。

SCADA系统在电力系统中的应用最为广泛，技术发展也最为成熟。

它作为能量管理系统（EMS系统）的一个最主要的子系统，有着信息完整、提高效率、正确掌握系统运行状态、加快决策、能帮助快速诊断出系统故障状态等优势，现已经成为电力调度不可缺少的工具。

它对提高电网运行的可靠性、安全性与经济效益，减轻调度员，实现电力调度自动化与现代化，提高调度的效率和水平中方面有着不可替代的作用。

SCADA在铁道电气化远动系统上的应用较早，在保证电气化铁路的安全可靠供电，提高铁路运输的调度管理水平起到了很大的作用。

在铁道电气化SCADA系统的发展过程中，随着计算机的发展，不同时期有不同的产品，同时我国也从国外引进了大量的SCADA产品与设备，这些都带动了铁道电气化远动系统向更高的目标发展。

发展历程SCADA（Supervisory Control and Data Acquisition）系统，全名为数据采集与监视控制系统。

SCADA系统自诞生之日起就与计算机技术的发展紧密相关。

SCADA系统发展到今天已经经历了三代。

第一代是基于专用计算机和专用操作系统的SCADA系统，如电力自动化研究院为华北电网开发的SD176系统以及在日本日立公司为我国铁道电气化远动系统所设计的SCADA计算监测中心H-80M系统。

这一阶段是从计算机运用到SCADA系统时开始到70年代。

第二代是80年代基于通用计算机的SCADA系统，在第二代中，广泛采用VAX等其它计算机以及其它通用工作站，操作系统一般是通用的UNIX操作系统。

在这一阶段，SCADA系统在电网调度自动化中与经济运行分析，自动发电控制（AGC）以及网络分析结合到一起构成了EMS系统（能量管理系统）。

一、SCADA系统综述SCADA——监视控制和数据采集是一个含义较广的术语，应用于可对安装在远距离场地的设备进行中央控制和监视的系统。

SCADA系统可以设计满足各种应用（水、电、气、报警、通信、保安等等），并满足顾客要求的设计指标和操作概念。

SCADA系统可以简单到只需通过一对导线连在远端的一个开关，也可复杂到一个计算机网络，它由许多无线远程终端设备（RTU）组成并与安装在中控室的功能强大的微机通信。

二、SCADA系统组成SCADA（Supervisory Control And Data Acquisition）系统作为生产过程和事物管理自动化最为有效的计算机软硬件系统之一，它包含两个层次的含义：一是分步式的数据采集系统，即智能数据采集系统，也就是通常所说的下位机；另一个是数据处理和显示系统，即上位机HMI（Human Machine Interface）系统。

下位机一般意义上通常指硬件层上的，即各种数据采集设备，如各种RTU、FTU、PLC及各种智能控制设备，等等。

这些智能采集设备与生产过程和事物管理的设备或仪表相结合，实时感知设备各种参数的状态，并将这些状态信号转换成数字信号，并通过特定数字通信或数字网络传递到HMI系统中；在必要的时候，这些智能系统也可以向设备发送控制信号。

上位机HMI系统在接受这些信息后，以适当的形式如声音、图形、图象等方式显示给用户，以达到监视的目的，同时数据经过处理后，告知用户设备各种参数的状态（报警、正常或报警恢复），这些处理后的数据可能会保存到数据库中，也可能通过网络系统传输到不同的监控平台上，还可能与别的系统（如MIS，GIS）结合形成功能更加强大的系统；HMI还可以接受操作人员的指示，将控制信号发送到下位机中，以达到控制的目的。

上位机与下位机结合的SCADA系统，作为操作员平台和中央监控系统，已经和将要广泛地应用到工业生产和事物管理的各个领域，主要包括：1、楼宇自动化开放性能良好的SCADA系统可作为楼宇设备运行与管理子系统，监控房屋设施的各项设备、事务，如门警、电梯运营、消防系统、照明系统、空调系统、水工、备用电力系统等等的自动化管理；2、生产线管理用于监控和协调生产线上各种设备正常有序的运营和产品数据的配方管理；3、无人工作站系统用于集中监控无人看守系统的正常运行，这种无人值班系统广泛分布在以下行业：无线通讯基站网；邮电通讯机房空调网；电力系统配电网；铁路系统电力系统调度网；铁路系统道口，信号管理系统；坝体、隧道、桥梁、机场和码头等安全监控网；石油和天然气等各种管道监控管理系统；地铁、铁路自动收费系统；交通安全监侧；城市供热、供水系统监控和调度；钢铁工业高炉安全监控系统；环境、天文和气象无人检测网络的管理；各种工业锅炉监控保护系统；其它各种需要实时监控的设备。

SCADA系统及其应用2001-07-031、SCADA系统介绍1.1 SCADA系统SCADA（Supervisor Control And Data Acquisition）系统，即监测监控及数据采集系统。

它可以实时采集现场数据，对工业现场进行本地或远程的自动控制，对工艺流程进行全面、实时的监视，并为生产、调度和管理提供必要的数据。

SCADA系统主要应用于水利、石油、供电等行业中，用于地理环境恶劣无人值守的环境下进行远程控制。

它的主要结构包括远程控制单元RTU（Remote Terminal Unit）、通讯网络及中心站。

(1)RTU 主要作用是进行数据采集及本地控制，进行本地控制时作为系统中一个独立的工作站，这时RTU可以独立的完成连锁控制、前馈控制、反馈控制、PID等工业上常用的控制调节功能；进行数据采集时作为一个远程数据通讯单元，完成或响应本站与中心站或其它站的通讯和遥控任务。

它的主要配置有CPU模板、I/O（输入/输出）模板、通讯接口单元，以及通讯机（RADIO）、天线、电源、机箱等辅助设备。

RTU能执行的任务流程取决于下载到CPU中的程序，CPU的程序可用工程中常用的编程语言编写，如梯形图、C语言等。

I/O模板上的I/O通道是RTU与现场信号的接口，这些接口在符合工业标准的基础上有多种样式，满足多种信号类型。

I/O模板一般都插接在RTU的总线板槽上，通过总线与CPU相连。

这种结构易于I/O模板的更换和扩展。

除I/O通道外，RTU的另一个重要的接口是RTU的通讯端口，RTU具有多个通讯端口，以便支持多个通讯链路。

(2)系统的通讯网络主要用于RTU与中心站通讯及与其它RTU通讯。

链路种类有无线、有线、微波、光纤。

RTU可支持的通讯方式有中心站触发的通讯方式和RTU触发的通讯方式。

中心站触发的通讯方式包括：·轮询方式由系统设置一个时间周期，每隔一个时间段系统进行一次查询，收中心站所需要的现场数据。

SCADA系统-汇报
什么是SCADA系统
SCADA，是英文Supervisory Control And Data Acquisition的缩写，是指一种监控，管理和数据采集系统。

它实现了远程控制的监控，管理和
数据采集的功能，帮助企业实现自动化生产管理。

SCADA系统可以用于大
型的车间和生产线，以及重要的社会设施，通过采集、处理感觉器设备上
的实时输入信息，实现现场设备的自动操控和监控，从而可以实现环境的
实时监控和调度控制。

SCADA系统可以对工厂的各个流程进行监控，可以管理现场的开关、
调节阀和其他操作状态，从而实现自动控制。

SCADA系统还可以收集数据，如温度、湿度、压力等，来帮助企业对设备的运行状况和员工的工作情况
进行实时监控和调度。

而且，SCADA系统也可以通过安装现场视频监控设备，实现实时视频监控，帮助企业更好地控制车间环境和职工的行为。

1.传感器：它是SCADA系统的核心部件，主要用于采集现场实时的输
入信息，如温度、湿度、压力、风速、电流等；
2.现场控制器：它是SCADA系统的主要组成部分，主要负责现场信号
的采集、处理、比较和控制；。

什么是SCADA系统一.SCADA系统概述SCADA(Supervisory Control And Data Acquisition)系统，即数据采集与监视控制系统。

SCADA系统的应用领域很广，它可以应用于电力系统、给水系统、石油、化工等领域的数据采集与监视控制以及过程控制等诸多领域。

在电力系统以及电气化铁道上又称远动系统。

SCADA系统是以计算机为基础的生产过程控制与调度自动化系统。

它可以对现场的运行设备进行监视和控制，以实现数据采集、设备控制、测量、参数调节以及各类信号报警等各项功能。

由于各个应用领域对SCADA的要求不同，所以不同应用领域的SCADA系统发展也不完全相同。

在电力系统中，SCADA系统应用较为广泛，技术发展也较为成熟。

它作为能量管理系统（EMS系统）的一个较主要的子系统，有着信息完整、提高效率、正确掌握系统运行状态、加快决策、能帮助快速诊断出系统故障状态等优势，现已经成为电力调度不可缺少的工具。

它对提高电网运行的可靠性、安全性与经济效益，减轻调度员的负担，实现电力调度自动化与现代化，提高调度的效率和水平中方面有着不可替代的作用。

SCADA在铁道电气化远动系统上的应用较早，在保证电气化铁路的安全可靠供电，提高铁路运输的调度管理水平起到了很大的作用。

在铁道电气化SCADA系统的发展过程中，随着计算机的发展，不同时期有不同的产品，同时我国也从国外引进了大量的SCADA产品与设备，这些都带动了铁道电气化远动系统向更高的目标发展。

SCADA在石油管道工程中占有重要的地位,系统管理石油管道的顺序控制输送、设备监控、数据同步传输记录，监控管道沿线及各站控系统运行状况。

各站场的站控系统作为管道自动控制系统的现场控制单元，除完成对所处站场的监控任务外，同时负责将有关信息传送给合肥调度控制中心并接受和执行其下达的命令，并将所有的数据记录储存。

除此之外的基本功能,现在的SCADA管道系统还具备泄露检测,系统模拟,水击提前保护等新功能.二．SCADA系统发展历程SCADA（Supervisory Control and Data Acquisition）系统，全名为数据采集与监视控制系统。

SCADA系统SCADA(Supervisory Control And Data Acquisition)系统，即数据采集与监视控制系统。

SCADA系统是以计算机为基础的DCS与电力自动化监控系统；它应用领域很广，可以应用于电力、冶金、石油、化工等领域的数据采集与监视控制以及过程控制等诸多领域。

目录编辑本段简介在电力系统中，SCADA系统应用最为广泛，技术发展也最为成熟。

它在远动系统中占重要地位,可以对现场的运行设备进行监视和控制，以实现数据采集、设备控制、测量、参数调节以及各类信号报警等各项功能,即我们所知的＂四遥＂功能.RTU(远程终端单元),FTU(馈线终端单元)是它的重要组成部分．在现今的变电站综合自动化建设中起了相当重要的作用．编辑本段系统概述SCADA系统概述一、SCADA系统概述SCADA系统是以计算机为基础的生产过程控制与调度自动化系统。

它可以对现场的运行设备进行监视和控制，以实现数据采集、设备控制、测量、参数调节以及各类信号报警等各项功能。

由于各个应用领域对SCADA的要求不同，所以不同应用领域的SCADA系统发展也不完全相同。

在电力系统中，SCADA系统应用最为广泛，技术发展也最为成熟。

它作为能量管理系统（EMS系统）的一个最主要的子系统，有着信息完整、提高效率、正确掌握系统运行状态、加快决策、能帮助快速诊断出系统故障状态等优势，现已经成为电力调度不可缺少的工具。

它对提高电网运行的可靠性、安全性与经济效益，减轻调度员的负担，实现电力调度自动化与现代化，提高调度的效率和水平中方面有着不可替代的作用。

SCADA在铁道电气化远动系统上的应用较早，在保证电气化铁路的安全可靠供电，提高铁路运输的调度管理水平起到了很大的作用。

在铁道电气化SCADA系统的发展过程中，随着计算机的发展，不同时期有不同的产品，同时我国也从国外引进了大量的SCADA产品与设备，这些都带动了铁道电气化远动系统向更高的目标发展。

SCADA系统概述一、概念:SCADA系统是以计算机为基础的生产过程控制和调度自动化系统，它可以对现场运行的设备进行监视和控制，实现数据采集、测量、各类信号报警，设备控制和参数调节等各项功能。

广义的来说凡是具有系统监控和数据采集功能的软件，都可称为 SCADA 软件。

一般来说全部SCADA系统主要由位于监控中心的SCADA软件系统、位于现场监控站的各远程终端单元（RTU/PLC）以及连接它们的通信系统（有线、无线、光纤、卫星）组成。

二、应用和发展情况：SCADA系统可以应用到包括电力、石化、钢铁冶金、供水供气、隧道交通、环保、航空航天、楼宇、食品、医药、建筑、科研等众多领域。

早期的SCADA系统主要运行在DOS、UNIX、VMS操作系统中，现在多数运行在Windows、UNIX及Linux系统中。

SCADA系统的发展与计算机技术的发展息息相关，到今天已经经历了第三代。

第一代SCADA系统起源于20世纪70年代，采用专用计算机和专用操作系统。

如电力自动化研究院为华北电网开发的SD176系统以及日本日立公司为我国铁道电气化运动系统设计的H-80M系统。

第二代SCADA系统出现在20世纪80年代，开始基于通用计算机技术，广泛采用VAX 机和PDP机，操作系统使用UNIX或类UNIX。

由于计算机价格昂贵，所以一般采用集中控制，计算机用量少，同时由于技术复杂，系统不具有开放性，少有人熟悉。

第三代SCADA系统出现在20世纪90年代，其通信部分基于网络技术，管理部分结合数据库技术，控制系统采用小型微型计算机或使用单片机，网络协议开放，易于多系统互连，数据库可以帮助管理人员存储大量数据，从而进行数据挖掘，运行分析等。

目前，第四代SCADA系统技术正逐渐发展成熟，Internet、FCS、GSM、GPRS等网络技术的采用，GIS，GPS、面向对象技术、神经网络技术以及JAVA技术的融入，Windows、Linux、RTOS等软件的使用，SQL、ODBC、OPC等标准的完善，预示着第四代SCADA系统将会更加社会需求，更加广泛的应用于各个领域。
