迈瑞超声维修实例

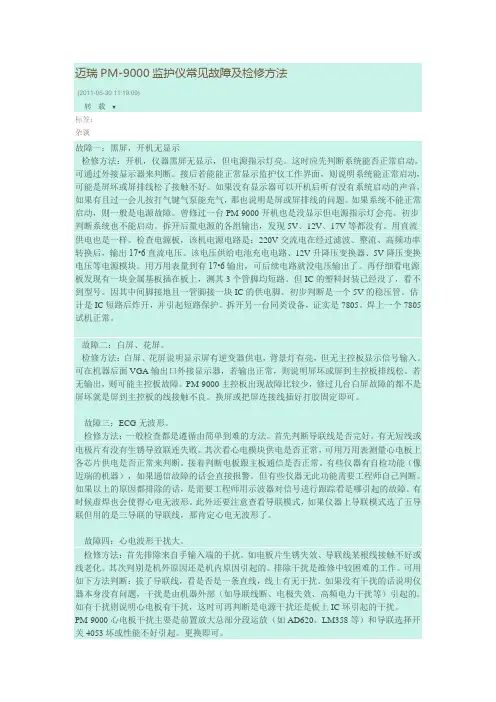

迈瑞PM-9000监护仪常见故障及检修方法(2011-05-30 11:19:09)转载▼标签：杂谈故障一：黑屏，开机无显示检修方法：开机，仪器黑屏无显示，但电源指示灯亮。

这时应先判断系统能否正常启动。

可通过外接显示器来判断。

接后若能能正常显示监护仪工作界面，则说明系统能正常启动，可能是屏坏或屏排线松了接触不好。

如果没有显示器可以开机后听有没有系统启动的声音，如果有且过一会儿按打气键气泵能充气，那也说明是屏或屏排线的问题。

如果系统不能正常启动，则一般是电源故障。

曾修过一台PM-9000开机也是没显示但电源指示灯会亮。

初步判断系统也不能启动。

拆开后量电源的各组输出，发现5V、12V、17V等都没有。

用直流供电也是一样。

检查电源板，该机电源电路是：220V交流电在经过滤波、整流、高频功率转换后，输出17•6直流电压。

该电压供给电池充电电路、12V升降压变换器、5V降压变换电压等电源模块。

用万用表量到有17•6输出，可后续电路就没电压输出了。

再仔细看电源板发现有一块金属基板插在板上，测其3个管脚均短路。

但IC的塑料封装已经没了，看不到型号。

因其中间脚接地且一管脚接一块IC的供电脚。

初步判断是一个5V的稳压管。

估计是IC短路后炸开，并引起短路保护。

拆开另一台同类设备，证实是7805。

焊上一个7805试机正常。

故障二：白屏、花屏。

检修方法：白屏、花屏说明显示屏有逆变器供电，背景灯有亮，但无主控板显示信号输入。

可在机器后面VGA输出口外接显示器，若输出正常，则说明屏坏或屏到主控板排线松。

若无输出，则可能主控板故障。

PM-9000主控板出现故障比较少，修过几台白屏故障的都不是屏坏就是屏到主控板的线接触不良。

换屏或把屏连接线插好打胶固定即可。

故障三：ECG无波形。

检修方法：一般检查都是遵循由简单到难的方法。

首先判断导联线是否完好。

有无短线或电极片有没有生锈导致联连失败。

其次看心电模块供电是否正常，可用万用表测量心电板上各芯片供电是否正常来判断。

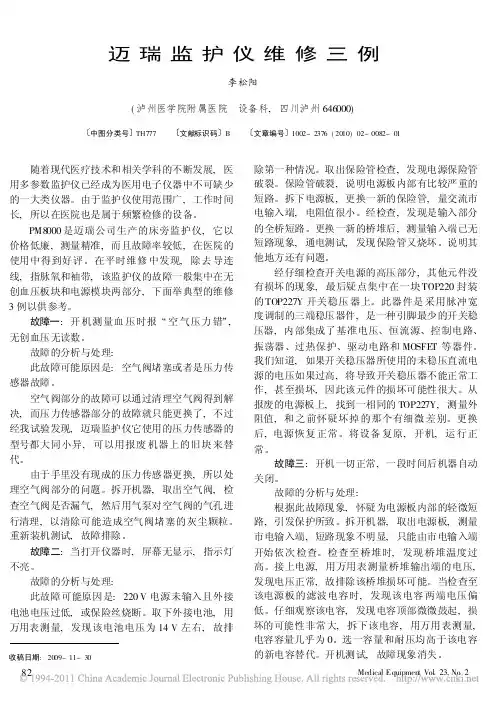

收稿日期:2009-11-30迈瑞监护仪维修三例李松阳(泸州医学院附属医院 设备科,四川泸州646000)中图分类号 TH777 文献标识码 B 文章编号 1002-2376(2010)02-0082-01随着现代医疗技术和相关学科的不断发展,医用多参数监护仪已经成为医用电子仪器中不可缺少的一大类仪器。

由于监护仪使用范围广,工作时间长,所以在医院也是属于频繁检修的设备。

PM8000是迈瑞公司生产的床旁监护仪,它以价格低廉,测量精准,而且故障率较低,在医院的使用中得到好评。

在平时维修中发现,除去导连线,指脉氧和袖带,该监护仪的故障一般集中在无创血压板块和电源模块两部分,下面举典型的维修3例以供参考。

故障一:开机测量血压时报 空气压力错 ,无创血压无读数。

故障的分析与处理:此故障可能原因是:空气阀堵塞或者是压力传感器故障。

空气阀部分的故障可以通过清理空气阀得到解决,而压力传感器部分的故障就只能更换了,不过经我试验发现,迈瑞监护仪它使用的压力传感器的型号都大同小异,可以用报废机器上的旧块来替代。

由于手里没有现成的压力传感器更换,所以处理空气阀部分的问题。

拆开机器,取出空气阀,检查空气阀是否漏气,然后用气泵对空气阀的气孔进行清理,以清除可能造成空气阀堵塞的灰尘颗粒。

重新装机测试,故障排除。

故障二:当打开仪器时,屏幕无显示,指示灯不亮。

故障的分析与处理:此故障可能原因是:220V电源未输入且外接电池电压过低,或保险丝烧断。

取下外接电池,用万用表测量,发现该电池电压为14V左右,故排除第一种情况。

取出保险管检查,发现电源保险管破裂。

保险管破裂,说明电源板内部有比较严重的短路。

拆下电源板,更换一新的保险管,量交流市电输入端,电阻值很小。

经检查,发现是输入部分的全桥短路。

更换一新的桥堆后,测量输入端已无短路现象,通电测试,发现保险管又烧坏。

说明其他地方还有问题。

经仔细检查开关电源的高压部分,其他元件没有损坏的现象,最后疑点集中在一块TOP220封装的TOP227Y开关稳压器上。

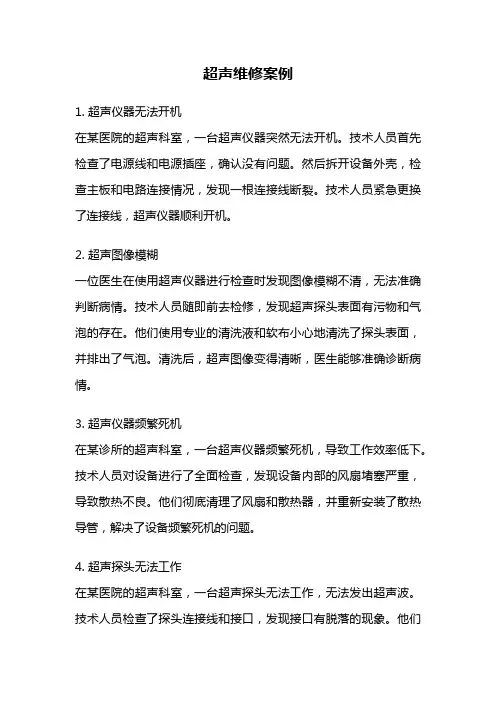

超声维修案例1. 超声仪器无法开机在某医院的超声科室，一台超声仪器突然无法开机。

技术人员首先检查了电源线和电源插座，确认没有问题。

然后拆开设备外壳，检查主板和电路连接情况，发现一根连接线断裂。

技术人员紧急更换了连接线，超声仪器顺利开机。

2. 超声图像模糊一位医生在使用超声仪器进行检查时发现图像模糊不清，无法准确判断病情。

技术人员随即前去检修，发现超声探头表面有污物和气泡的存在。

他们使用专业的清洗液和软布小心地清洗了探头表面，并排出了气泡。

清洗后，超声图像变得清晰，医生能够准确诊断病情。

3. 超声仪器频繁死机在某诊所的超声科室，一台超声仪器频繁死机，导致工作效率低下。

技术人员对设备进行了全面检查，发现设备内部的风扇堵塞严重，导致散热不良。

他们彻底清理了风扇和散热器，并重新安装了散热导管，解决了设备频繁死机的问题。

4. 超声探头无法工作在某医院的超声科室，一台超声探头无法工作，无法发出超声波。

技术人员检查了探头连接线和接口，发现接口有脱落的现象。

他们使用专用工具重新固定了接口，确保了探头正常工作。

5. 超声图像异常颜色一台超声仪器在使用过程中，医生发现图像出现异常的颜色，无法准确分辨组织结构。

技术人员检查了设备的色彩设置，发现设备的色彩模式被错误设置为反转。

他们重新调整了色彩模式，确保了图像显示正常。

6. 超声仪器声音异常一台超声仪器在工作时发出异常的噪音，影响了医生的工作。

技术人员检查了仪器内部的扬声器，发现扬声器的线路松动导致噪音。

他们重新固定了扬声器线路，解决了声音异常的问题。

7. 超声仪器频繁报错在某医院的超声科室，一台超声仪器频繁出现报错信息，无法正常工作。

技术人员检查了设备的软件版本，发现需要更新至最新版本。

他们下载了最新的软件版本，并进行了升级，解决了设备频繁报错的问题。

8. 超声图像无法保存一位医生在使用超声仪器进行检查时，发现图像无法保存在设备中，无法进行后续分析。

技术人员检查了设备的存储器，发现存储器已满。

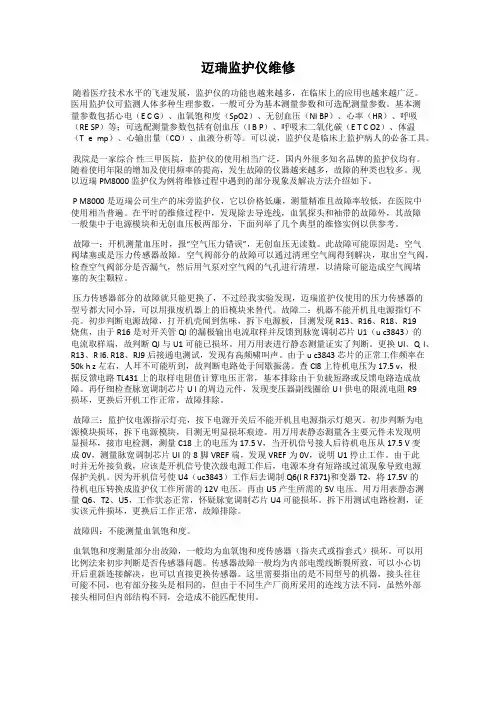

迈瑞监护仪维修随着医疗技术水平的飞速发展，监护仪的功能也越来越多，在临床上的应用也越来越广泛。

医用监护仪可监测人体多种生理参数，一般可分为基本测量参数和可选配测量参数。

基本测量参数包括心电（E C G）、血氧饱和度（SpO2）、无创血压（NI BP）、心率（HR）、呼吸（RE SP）等；可选配测量参数包括有创血压（I B P）、呼吸末二氧化碳（E T C O2）、体温（T e mp）、心输出量（CO）、血液分析等。

可以说，监护仪是临床上监护病人的必备工具。

我院是一家综合性三甲医院，监护仪的使用相当广泛，国内外很多知名品牌的监护仪均有。

随着使用年限的增加及使用频率的提高，发生故障的仪器越来越多，故障的种类也较多。

现以迈瑞PM8000监护仪为例将维修过程中遇到的部分现象及解决方法介绍如下。

P M8000是迈瑞公司生产的床旁监护仪，它以价格低廉，测量精准且故障率较低，在医院中使用相当普遍。

在平时的维修过程中，发现除去导连线，血氧探头和袖带的故障外，其故障一般集中于电源模块和无创血压板两部分，下面列举了几个典型的维修实例以供参考。

故障一：开机测量血压时，报“空气压力错误”，无创血压无读数。

此故障可能原因是：空气阀堵塞或是压力传感器故障。

空气阀部分的故障可以通过清理空气阀得到解决，取出空气阀，检查空气阀部分是否漏气，然后用气泵对空气阀的气孔进行清理，以清除可能造成空气阀堵塞的灰尘颗粒。

压力传感器部分的故障就只能更换了，不过经我实验发现，迈瑞监护仪使用的压力传感器的型号都大同小异，可以用报废机器上的旧模块来替代。

故障二：机器不能开机且电源指灯不亮。

初步判断电源故障，打开机壳闻到焦味，拆下电源板，目测发现R13、R16、R18、R19烧焦，由于R16是对开关管Ql的漏极输出电流取样并反馈到脉宽调制芯片U1（u c3843）的电流取样端，故判断Ql与U1可能已损坏。

用万用表进行静态测量证实了判断。

更换Ul、Q l、R13、R l6. R18、RJ9后接通电测试，发现有高频啸叫声。

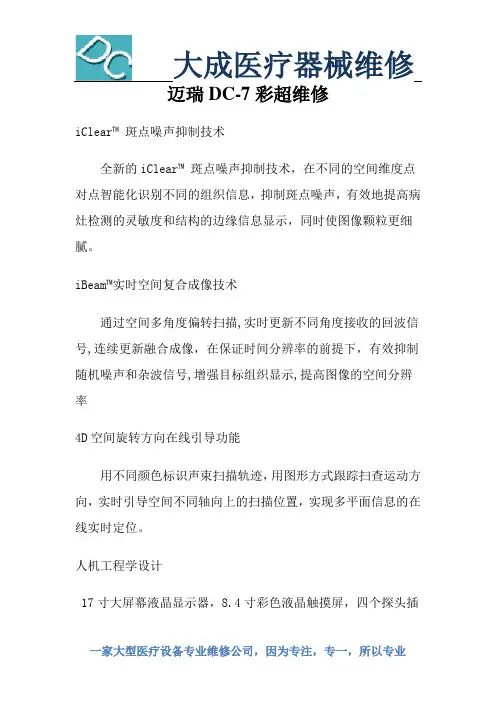

iClear™斑点噪声抑制技术全新的iClear™斑点噪声抑制技术，在不同的空间维度点对点智能化识别不同的组织信息，抑制斑点噪声，有效地提高病灶检测的灵敏度和结构的边缘信息显示，同时使图像颗粒更细腻。

iBeam™实时空间复合成像技术通过空间多角度偏转扫描,实时更新不同角度接收的回波信号,连续更新融合成像，在保证时间分辨率的前提下，有效抑制随机噪声和杂波信号,增强目标组织显示,提高图像的空间分辨率4D空间旋转方向在线引导功能用不同颜色标识声束扫描轨迹，用图形方式跟踪扫查运动方向，实时引导空间不同轴向上的扫描位置，实现多平面信息的在线实时定位。

人机工程学设计17寸大屏幕液晶显示器，8.4寸彩色液晶触摸屏，四个探头插口iTouch ™一键优化集各种模式优化条件于一键，使医生在轻触之间完成不同成像模式下的图像优化，操作简单快捷IP一键快速调节2D调节：多种参数8种效果COLOR调节：多参数最佳组合8种效果一键快速切换，节省图像调节时间，免除医生多次操作，快速成像达到最佳效果iZoom ™一键无失真放大良好的分辨组织纤细结构，尤其对提高细小组织微小病变的观察及测量精度有着重要的临床意义全面的临床应用三线解剖M型，彩色M型成像（CM），心内膜自动描记，组织多普勒成像（TDI），血管内中膜自动描记（ IMT ），梯形扩展成像实时宽景成像（iScape），3D/4D成像，造影成像，卓越的数据管理工作流。

iStation一体化图文管理工作站超声检查报告，强大完善的DICOM 3.0功能，支持工作列表，MPPS，存储，打印，存储委托，介质存储/DIR浏览，结构化报告，查询/获取，验证；完全按照IHE的要求实现。

郑州市大成医疗器械技术服务有限公司是一家大型医疗设备专业维修公司。

公司主要工程师从业时间长，有着丰富的医疗设备维修经验，可以进行芯片级无图纸维修、无局限必。

使用先进的测试仪器，可对在线集成电路进行功能测试、比较及功能模拟。

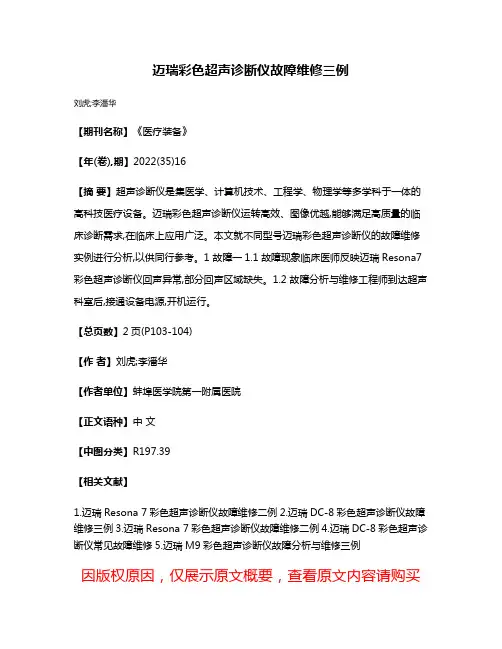

迈瑞彩色超声诊断仪故障维修三例
刘虎;李潘华
【期刊名称】《医疗装备》
【年(卷),期】2022(35)16
【摘要】超声诊断仪是集医学、计算机技术、工程学、物理学等多学科于一体的高科技医疗设备。

迈瑞彩色超声诊断仪运转高效、图像优越,能够满足高质量的临床诊断需求,在临床上应用广泛。

本文就不同型号迈瑞彩色超声诊断仪的故障维修实例进行分析,以供同行参考。

1 故障一1.1 故障现象临床医师反映迈瑞Resona7彩色超声诊断仪回声异常,部分回声区域缺失。

1.2 故障分析与维修工程师到达超声科室后,接通设备电源,开机运行。

【总页数】2页(P103-104)
【作者】刘虎;李潘华
【作者单位】蚌埠医学院第一附属医院
【正文语种】中文
【中图分类】R197.39
【相关文献】
1.迈瑞Resona 7彩色超声诊断仪故障维修二例
2.迈瑞DC-8彩色超声诊断仪故障维修三例
3.迈瑞Resona 7彩色超声诊断仪故障维修二例
4.迈瑞DC-8彩色超声诊断仪常见故障维修
5.迈瑞M9彩色超声诊断仪故障分析与维修三例
因版权原因，仅展示原文概要，查看原文内容请购买。

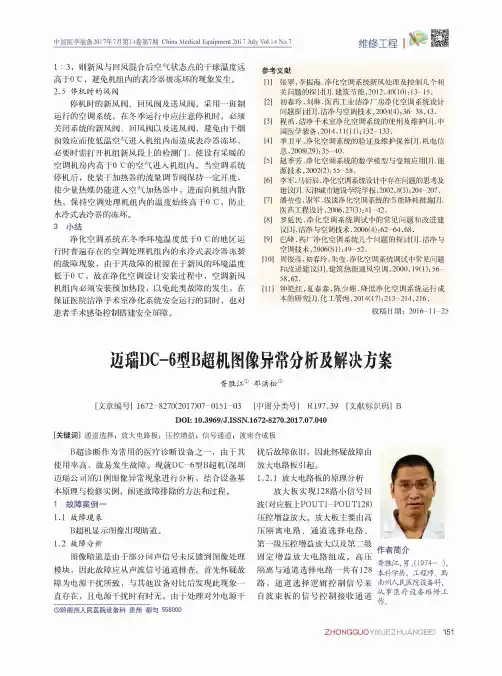

中国医学装备2017年7月第14卷第7期 China Medical Equipment 2017 July Vol .14 No .7维修工程1:3,则新风与回风混合后空气状态点的干球温度远 高于0"C ,避免机组内的表冷器被冻坏的现象发生。

2.5停机时的风阀停机时的新风阀、回风阀及送风阀。

采用一班制 运行的空调系统，在冬季运行中应注意停机时，必须 关闭系统的新风阀、回风阀以及送风阀，避免由于烟 囱效应而使低温空气进入机组内而造成表冷器冻坏， 必要时需打开机组新风段上的检测门，使设有采暖的 空调机房内高于0C 的空气进入机组内。

当空调系统 停机后，使装于加热器的流量调节阀保持一定开度， 使少量热媒仍能进入空气加热器中，进而向机组内散 热，保持空调处理机组内的温度始终高于0C ，防止 水冷式表冷器的冻坏。

3小结净化空调系统在冬季环境温度低于0 C 的地区运行时普遍存在的空调处理机组内的水冷式表冷器冻裂 的故障现象，由于其故障的根源在于新风的环境温度低于0C ，故在净化空调设计安装过程中，空调新风 机组内必须安装预加热段，以免此类故障的发生，在 保证医院洁净手术室净化系统安全运行的同时，也对 患者手术感染控制搭建安全屏障。

参考文献⑴张翠，李振海.净化空调系统新风处理及控制几个相关问题的探讨[J ].建筑节能，2012,40(10):13—15.[2] 初春玲，刘琳.医药工业洁净厂房净化空调系统设计问题探讨J ].洁净与空调技术，2004⑷:36-38,43.[3] 程禹.洁净手术室净化空调系统的使用及维护J ].中国医学装备，2014，11(11):132—133.[4] 季卫平.净化空调系统的验证及维护保养J ].机电信息，2008(29):35—40.[5] 赵季芳.净化空调系统的数学模型与变频应用J ].能源技术，2002⑵:55—58.[6] 李军，马衍辰.净化空调系统设计中存在问题的思考及建议J ].天津城市建设学院学报，2002,8(3):204—207.[7] 潘莹莹，谢军•浅谈净化空调系统的节能降耗措施[J ].医药工程设计，2006,27⑶:41—42.[8] 罗延民.净化空调系统调试中的常见问题和改进建议[J ]•洁净与空调技术，2006(4):62—64,68.[9] 巴峰.药厂净化空调系统几个问题的探讨J ].洁净与空调技术，2006(S 1):49—52.[10] 周俊彦，初春玲，朱莹.净化空调系统调试中常见问题和改进建议J ].建筑热能通风空调，2000，19(1):56— 58,62.[11] 钟艳红，夏春森，陈少珊.降低净化空调系统运行成本的研究[J ].化工管理，2014(17):213—214,216.收稿日期：2016—11—25迈瑞DC -6型B 超机图像异常分析及解决方案胥胜江①邓洪松①[文章编号]1672—8270(2017)07—0151—03 [中图分类号]R 197.39 [文献标识码]BDOI : 10.3969/J .ISSN .1672-8270.2017.07.040[关键词]通道选择；放大电路板；压控增益；信号通道；波束合成板B 超诊断作为常用的医疗诊断设备之一，由于其 使用率高，故易发生故障。

DEVICE MAINTENANCE引言迈瑞DC-7彩超可以使用双数字化波束形成器稳定地提供高质量的图像，能够同时进行近场和远场成像，自主调整由软件控制的信号时间差，并能够达到最佳的精确度。

超宽频带全数字化声束形成器能够获得更高的清晰度，为临床诊断提供了更丰富的立体影像信息。

设备在使用多年后，故障频发。

掌握设备的维修技巧，对快速排除故障，提高设备的使用效率具有重要的意义[1-3]。

1 故障案例一1.1 故障现象设备开机后，机器无法启动，主显示器和触摸屏均显示No signal（无信号），主显示器指示灯亮橙色，外接VGA 显示器无显示，键盘背光灯不亮，仪器后面所有电源指示灯正常亮起。

1.2 故障分析对于DC-7，当机器出现无法开机或者无法正常启动故障时，优先检查机器背后各种电源指示灯的状态，定位大方向[4]。

通过查看维修手册，了解各路电压的去向及分解情况，遇到同一种电压在后续板卡上有分解的，要借助保险丝确定是否正常。

1.3 故障排除过程如图1所示，首先检查仪器后面的所有电源指示灯正常亮起，可以判断电源部分正常，根据显示器/触摸屏的报错显示No signal，可以判断电压正常，信号异常，键盘背光灯不亮，需要考虑是键盘的供电或者是键盘还没到该亮的时候情况。

打开机器后壳，拆下IO BOX，再次开机测试，发现CPU风扇不转，先测试IO BOX上的P10/P11/ P12三个接口电压，P10/P11测得12 V和5 V，P12测得12 V，均正常，从而可以断定键盘灯不亮是因为机器没有启动，而不是供电问题[5]。

需要再次测试硬盘电源电压，测得电压值为5 V，测不到12 V，因此考虑故障点是为CPU和硬盘供电的12 V出现异常，相关故障点有可能是数字板，硬迈瑞DC-7超声诊断仪维修三例陈天宝海南医学院第二附属医院信息装备部，海南海口，570311[摘 要] 在日新月异的医学影像诊断设备发展中，超声诊断设备、X光设备和核磁共振设备已成为影像诊断设备中三大主力军。

迈瑞DC-60简介：DC-60将优异的图像质量、先进的临床技术以及创新的手势操作完美融合，提高临床诊断信心；标准化的自动工作流协议、完善的自动测量包在腹部、小器官、心血管、妇产等专科应用得心应手；让超声诊断真正做到更清晰、更准确、更高效。

先进的成像技术，成就最佳图像表现回波增强技术采用自适应信号处理技术，通过特有的智能数据感知方法对特定区域的回波信号进行分析，提高图像分辨率和均匀性，轻松获得高清晰的心脏图像利用传统波束所忽略的相邻波束的回声信号，形成一个更精细、信号更强的成像波束，提高整体图像的对比分辨率及均匀性基于3T 探头，短脉冲发射，获得宽频血流信号，显著提高血流的空间分辨率专业应用，满足全面的临产需求高质量的超声引导穿刺，获取清晰穿刺针影像，降低穿刺风险支持多种组织多普勒显示模式、组织多普勒定量分析功能，可以实时、离线及量化分析心脏组织运动，显著提高心脏疾病诊断能力采用最新的容积探头及成像技术，支持多种成像模式全方位、多切面、立体观察病灶，为临床提供更多的诊断信息。

3D/4D快速切换、超声断层成像等快捷容积成像功能，使三维/四维扫查变得轻松自如高效的操作流智能高灵敏度触摸屏，随心所欲完成多种高效手势操作，包括图像浏览、图像放大、测量、自定义手势等多种操作模式可定制的智能检查协议，标准化检查流程，医生在检查过程中减少重复操作，缩短检查时间，更专注于诊断郑州市大成医疗器械技术服务有限公司是一家大型医疗设备专业维修公司。

公司主要工程师从业时间长，有着丰富的医疗设备维修经验，可以进行芯片级无图纸维修、无局限必。

使用先进的测试仪器，可对在线集成电路进行功能测试、比较及功能模拟。

可以对ROM，EPROM等编程器件进行读写、存储、烧录。

公司主要工程师谢工在麦迪逊从事主板和整机的维修工作十余年，有着相当丰富的B超彩超维修经验。

手上有大量的麦迪逊维修资料和测试软件。

最近公司花巨资购买了大量的维修样机，所以很多机器都有整套电路板。

彩超常见故障案例及维修处理一、故障最多的是电源故障最多的是电源电路电源电路主要有串联型和开关型两类，基本由振荡，变压、整流、滤波、稳压等部分组成。

作用是将沟通市转换成稳定的沟通和直流，给机器提供能量。

电源电路的工作较大，发热量大，所以故障率高。

如整流桥、稳压块等，当负载过重(即电流过大)，电网电压过高和温度过高(如散热不良)时，都可能造成这些元件的损坏。

所以要加装沟通稳压器来稳定电源电压;安装空调机来降低室内温度和定期清除机器内部的灰尘等等。

实行这些措施是彻低可以削减电源部分损坏的可能的，同时亦可大大削减机器的故障率。

电源电路的检修主要就是检查和维修这些部件，懂了电源电路的原理和作用，那么不讼是进口机器还是国产机器，维修思路和办法也都一样，其实和维修其他电器，如电视机，电脑等的办法的思路都很相像。

许多损坏的进口机器，用国产元件代替也能收到抱负的效果。

二、维修显示部分和维修电脑很相像彩超的显示部分其实就是一台电脑，专用的罢了：有主机、监视器和照相监视器。

监视器由视频放大，扫描和显示等几大部分组成，它将高辨别地显示出来自主机的超声图像，我们通过实践感到监视器的故障多浮现在扫描部分，其中以行扫描的故障率为最高，与电源部分类似，行扫描部分正常工作时就是在高电压和大电流的状态下，它几乎消耗了囫囵监视器一半以上的电能，在正常工作时就有一系列的发热元件，如:行输出管、行输出和行校正线圈等，当散热不良时，就可以造成这些元件因过热而损坏或使线路板开焊。

我们曾修过几台EUB200型彩超，主机工作正常，监视器无光，惟独一条垂直亮线，经反复检查发觉行扫描的行校正线圈因高热脱焊，重新焊接后故障排解，从中可以看出温度过高可引起彩超多处发生故障，所以通风与降温对B来说是十分重要的，这样可防患于未然，更好的保证机器正常工作。

可以看出对这部分的修理和电脑的修理十分相像。

三、键盘故障其实彩超的键盘和电脑的也基本上相同：修理思路和办法也和修电脑键盘基本相同。

DC-6维修经验
关键字： DC-6 回声区无图像探头板组件更新时间：2012-01
故障现象：
回声区无图像，并且探头在非冻结状态下没有声音。

LED指示板上的LED指示灯（包括PHV 指示灯）指示正常。

故障处理过程：
1.初步判断为发射故障，但更换发射板无效，更换PHV板和-5V板故障仍然存在。

2.更换探头板组件，机器恢复正常。

故障分析：
DC-6探头板组件故障引起回声区无图像比较少见，初步判断为探头板故障引起发射板产生的高压脉冲不能正常传递到探头上，具体原因有待进一步分析
10/10/2013
关键字： DC-6 死机 IO连接板更新时间： 2012-03
故障现象：
1.1. 哈尔滨分公司碰到一台DC-6机器故障，开机后偶发有如下界面（偶发频率高），点击确定按钮弹出的对话框一直不能消除：
2. 在正常进入系统后，如果进行切换探头，添加注释、体位图等读写硬盘的操作，系统会死机。

3. 拔掉硬盘，机器可正常进入英文界面系统
故障处理过程：
1. 更换数字板和硬盘，故障仍然存在
2. 更换IO组件，问题解决
故障分析：
从故障现象来看，系统开机后进入图示界面，是没有正常读取到探头数据。

而在正常打图时，如进行切换探头，添加注释、体位图等操作时，会死机。

由于DC-6的探头数据、注释库、体位图库、多语言包都存储在硬盘中，因此可以判断为读取硬盘数据故障，可能跟数字处理板、硬盘和连接硬盘和数字处理板的IO连接板有关。

个性化的操作设计：符合人机工程学的键盘设计：操作面板设计简洁大方、按照操作使用频率和功能区来优化键盘设计iTouch-一键优化：让医生在一触之间，轻松得到优化的图像IP快捷参数调节：多种参数一键式快捷调节，通过改变IP值便可达到对不同体患都图像的优化探头自动冻结功能：设备在没有使用面探头忘记冻结的情况下，可在预定的时间内自动冻结，处长探头的使用寿命中文操作界面、中文导航操作系统：实时提示操作步骤，帮助医生快速掌握设备操作和功能的使用完善的临床解决方案三同步显示：二维、彩色和频普三种模式同时处于实时状态，方便医生的对比观察和定位取样B/Color双实时显示：在观察血流的同时，可以独立观察两维信息，避免彩色血流对二维信息的影响，从而进行更为精确的诊断360度自由旋转测量：二维模式实现360度自由旋转测量，协助医生精确评价心脏功能和不同室壁的运动功能Steer独立角度偏转:分别偏转多普勒和B模式的扫描角度，同时警告优异的多模式图像梯形成像：有效扩大扫描范围，更容易完整的显示观察目标宽景成像：拓宽扫查视野，使操作更为快捷，显示更为全面自由臂三维成像：多参数、多种模式快速实现三维成像高效的数据管理系统iStation一体化超声工作超：大容量硬盘可进行图像及图案的超大容量存储快速查问，便于资料管理离线分析系统：能对存储图像进行再处理、再测量、再分析，从而实现患都在再次诊断中文报告系统：能自动记录测量参数，直接输入中文报告，并可进行编辑室打印，快捷完成检查过程DVD录像机、DVD-R/W、USB、DICOM3.0接口：快速记录屏幕信息和动静态图像，方便医生的交流和病案管理，同时能进行图像和图像报告的远程传输，实现院内联网和远程会诊郑州市大成医疗器械技术服务有限公司是一家大型医疗设备专业维修公司。

公司主要工程师从业时间长，有着丰富的医疗设备维修经验，可以进行芯片级无图纸维修、无局限必。

使用先进的测试仪器，可对在线集成电路进行功能测试、比较及功能模拟。

迈瑞监护仪的常见故障分析与维修迈瑞监护仪的常见故障分析与维修【摘要】心电监护仪作为一种常用的医疗设备在医院中被广泛应用。

各医院通常会有几种不同牌子、不同型号的心电监护仪，本文就迈瑞监护仪的常见故障现象作简要分析，并对监护仪的故障排除方法进行了经验总结。

【关键词】监护仪故障维修心电监护仪是通过对病人各种生理参数的监测及分析，在病人的生理机能参数超出某一数值时发出警报，提醒医护人员或病人家属进行抢救的一种监护系统，是医护人员进行诊断、治疗及抢救的重要设备。

监护仪功能各异，参数不同，但一般都是通过传感器感应各种生理变化，然后放大信息，在显示屏中的功能模块中显示出来。

当监测的数据超出设定的指标时，就会激发警报系统，发出信号引起医护人员的注意。

现将本人使用迈瑞监护仪过程中遇到的常见故障、检查方法与排除方法总结如下，以便于和同行进行进一步的交流和探讨。

1．开机无显示故障现象：当打开仪器时，屏幕无显示，指示灯不亮；外接电源时，电池电压低报警，然后机器自动关机；未外接电池时，电池电压低报警，然后自动关机，即使给机器充电也无用。

检查方法：①在仪器没通交流电的情况下，检查12V电压是否偏低。

该故障报警说明电源板上输出电压检测部分检测到电压偏低，可能为电源板检测部分出故障或电源板输出故障，也可能是后端负载电路故障引起。

②有装电池时，此现象说明监护仪工作在电池供电状态且电池电量基本用完，AC输人未正常工作。

可能原因是：220V电源插座本身无电，或保险丝烧断。

③未外接电池时，判断可能是充电电池坏了，或者电源板／充电控制板故障引起电池无法充电。

排除方法：将所有连接部位连接可靠，接通交流电给仪器充电。

2．白屏、花屏故障现象：开机有显示，但出现白屏、花屏。

检查方法：白屏、花屏说明显示屏有逆变器供电，但是无主控板的显示信号输人。

可在机器后面VGA输出口外接显示器，若输出正常，可能屏坏或者屏到主控板接线接触不良；与排除若VGA无输出，可能主控板故障。
