社科研究17作者简介：聂波（1982.9— ），男，汉族，湖北咸宁人，硕士。
主要研究方向：机电一体化、工业机器人。
课题项目：一种多功能工业机器人末端执行器的设计研究（项目编号：2019B002）。
现代制造业的先进性是传统工业生产的集成化、自动化越来越普遍。
工业机器人主要应用于航空、汽车等高附加值、高附加值行业。
随着计算机系统、数控加工和柔性制造技术的不断改进，工业机器人的成本逐渐降低。
因此，工业机器人逐渐应用于各种传统产品行业，附加值并不一定高。
然而，铜川通用工业机械端部夹具无法满足市场对个性化产品生产的巨大需求，传统的专用夹具也不适合，因此柔性夹具成为解决这一明显弊端的必然途径。
柔性夹具是指同一夹具在改变工件形状和尺寸后，调整参数后仍能适应变化。
柔性夹具在数控加工中具有多品种少数量的特点，值得学习。
一、柔性夹具元件柔性夹具是一套具有不同形状、尺寸和功能的预制构件和组合件。
在精加工中能较好地保证工件的定位基准和加工农业表面的定位精度。
它还可以保证夹具能使刀具根据数控和加工中心机床工作面的要求尽可能接近加工台，甚至所有加工面都能减少机床的停机时间。
在加工中，一次夹多种物件进行依次加工。
它可以缩短夹具、刀具和工件系统的调整时间，减少刀具更换次数和刀具调整时间，更好地发挥数控机床和加工中心机床的高效性能。
柔性夹具元件可通过组装、使用、拆卸和重新组装等方式重复使用。
二、工业机器人柔性夹具的发展根据工业发展要求，设计制造了基于组合夹具的柔性夹具。
柔性夹具的特点是：统一的零件规格、多功能的零件性能、简单的零件结构、模块化、夹紧工件的快速自动化、可调的重用、微机化的装配管理。
高强度、高刚度、高精度，为了提高劳动生产率，缩短工件加工时间，工件加工朝着高速化、人性化的切削量方向发展，工艺高度集中。
工件定位夹紧后，依次完成铣、钻、锉等多工序加工。
切削力的大小和方向不断变化，这就要求柔性夹具本身具有较高的使用强度和刚度，以满足工件的加工精度。
机器人焊接夹具的设计要点分析刘继乐摘要：当前，我国正在大力发展焊接机器人，最为典型的代表就是富士康集团，其已经采用了大量的焊接机器人，从而大大提高了生产效率。
由此可见，焊接机器人在当今制造行业当中具有十分重要的作用，而当前焊接夹具则是通过标准化、柔性化以及快捷化的基础上，然后再降低成本，从而使得焊接夹具越来越普及，在柔性焊接机器人当中得到了广泛使用。
随着计算机、通信技术、网络技术的发展，使得焊接机器人的发展突飞猛进，当前正在朝着高效率、高速度、高精度方向发展。
关键词：工业机器人；焊接夹具；柔性化设计随着经济的不断发展，机械工业也发生了较大变化，产品的生命周期越来越短，新产品层出不穷的发展，人们需要各种各样的产品，新产品的更换速度越来越快，这就要求生产制造行业要尽可能的在较短的时间内完成生产，同时新产品的数量往往不高。
从这个角度上来说，柔性焊接机器人将成为未来的一种发展趋势，因此对于焊接夹具来说，也要求较高，这就要求我们不断提高焊接夹具的精度、稳定性才能够通过柔性焊接机器人来满足用户的需求，才能够提高制造企业的竞争力。
1焊接夹具的介绍焊接夹具是机械加工当中必不可少的基础工具。
我们在设计焊接工装的时候，就要正确按章和固定每一个零部件，这也是采用焊接机器人的重要条件。
一个工件的焊接精度高低，一个重要因素就是焊接工装的合理性、安装方式等，这些都是直接决定焊接工艺的质量，对于焊接的成本有着十分重要的影响，通常来说，焊接工装的成本对于整个生产系统来说，约占1/10-1/5左右焊接机器人除了焊接主体之外，还必须要用到焊接工装夹具，因为它可以将焊件精准的定位，方便焊接的进行利保证精度，有助于提高产品质量，同时还可以减轻工人的劳动量作为焊接机器人的工装夹具，自然不像其他设备那么简单，必须要符合一定的设计要求才能予以应用。
焊接机器人的工装夹具除了具有上述特性之外，在自动化、机械化等方面都起着非常重要的作用，是焊接工作能实现高速、高效、精密、复合、智能、环保等目标的关键所在。

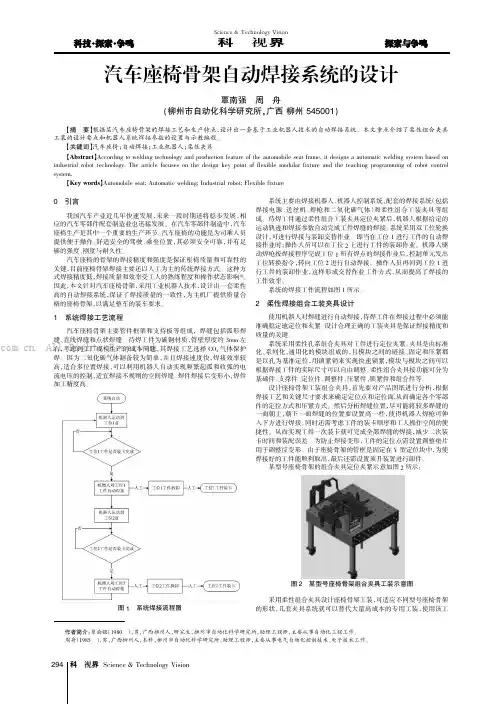

Science &Technology Vision科技视界汽车座椅骨架自动焊接系统的设计覃南强周舟(柳州市自动化科学研究所,广西柳州545001)【摘要】根据某汽车座椅骨架的焊接工艺和生产特点，设计出一套基于工业机器人技术的自动焊接系统。
本文重点介绍了柔性组合夹具工装的设计要点和机器人系统焊接参数的设置与示教编程。
【关键词】汽车座椅；自动焊接；工业机器人；柔性夹具【Abstract 】According to welding technology and production feature of the automobile seat frame,it designs a automatic welding system based on industrial robot technology.The article focuses on the design key point of flexible modular fixture and the teaching programming of robot control system.【Key words 】Automobile seat;Automatic welding;Industrial robot;Flexible fixture0引言我国汽车产业近几年快速发展，未来一段时期还将稳步发展，相应的汽车零部件配套制造业也迅猛发展。
在汽车零部件制造中，汽车座椅生产是其中一个重要的生产环节。
汽车座椅的功能是为司乘人员提供便于操作、舒适安全的驾驶、乘坐位置，其必须安全可靠，并有足够的强度、刚度与耐久性。
汽车座椅的骨架的焊接精度和强度是保证座椅质量和可靠性的关键，目前座椅骨架焊接主要还以人工为主的传统焊接方式。
这种方式焊接精度低，焊接质量和效率受工人的熟练程度和操作状态影响[1]。
因此，本文针对汽车座椅骨架，采用工业机器人技术，设计出一套柔性高的自动焊接系统，保证了焊接质量的一致性，为主机厂提供质量合格的座椅骨架，以满足整车的装车要求。

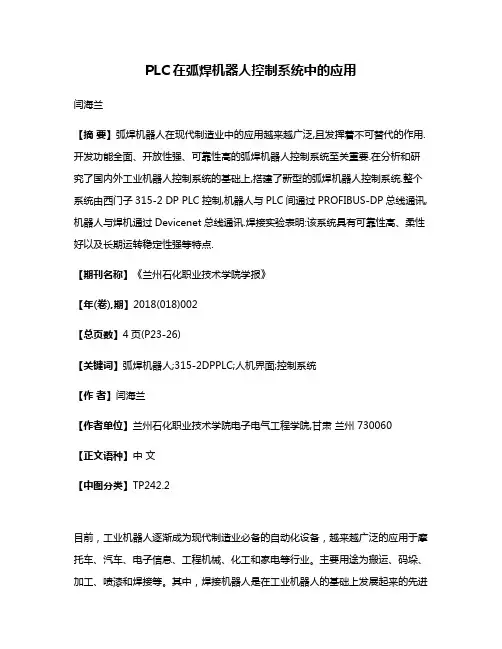

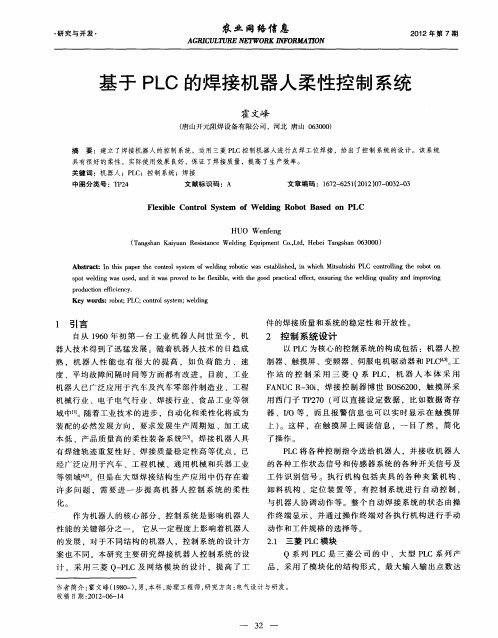

PLC在弧焊机器人控制系统中的应用闫海兰【摘要】弧焊机器人在现代制造业中的应用越来越广泛,且发挥着不可替代的作用.开发功能全面、开放性强、可靠性高的弧焊机器人控制系统至关重要.在分析和研究了国内外工业机器人控制系统的基础上,搭建了新型的弧焊机器人控制系统.整个系统由西门子315-2 DP PLC控制,机器人与PLC间通过PROFIBUS-DP总线通讯,机器人与焊机通过Devicenet总线通讯.焊接实验表明:该系统具有可靠性高、柔性好以及长期运转稳定性强等特点.【期刊名称】《兰州石化职业技术学院学报》【年(卷),期】2018(018)002【总页数】4页(P23-26)【关键词】弧焊机器人;315-2DPPLC;人机界面;控制系统【作者】闫海兰【作者单位】兰州石化职业技术学院电子电气工程学院,甘肃兰州 730060【正文语种】中文【中图分类】TP242.2目前，工业机器人逐渐成为现代制造业必备的自动化设备，越来越广泛的应用于摩托车、汽车、电子信息、工程机械、化工和家电等行业。
主要用途为搬运、码垛、加工、喷漆和焊接等。
其中，焊接机器人是在工业机器人的基础上发展起来的先进焊接设备，已占机器人投入使用量的45%以上[1,2] 。
按焊接方式的不同，焊接机器人大致可以分为点焊机器人、弧焊机器人和激光焊机器人。
近年来，尤其弧焊机器人以其能保证焊接作业的高效率和高稳定性等优点被普遍应用于焊接制造中。
然而，在实际的焊接生成中，如装配和加工上的误差会造成焊缝尺寸和位置的变化，焊接条件的变化会使熔透不均或焊道变形。
为了克服机器人焊接过程中各种不确定因素对焊接质量的影响，提高长期作业的可靠性、稳定性和柔性，而且还能实现焊接参数的在线检测、调整和焊缝质量的实时控制[3，4]。
利用计算机进行实时监测和控制时，普通的工业PC机在此环境下抗干扰能力较差。
而PLC电压范围宽、抗干扰能力强、适应环境温度范围广，在焊接环境下不需要采取特殊电源隔离和屏蔽措施。
基于PLC的焊接机器人控制系统设计扬州大学广陵学院本科生毕业设计毕业设计题目基于PLC的焊接机器人控制系统设计学生姓名专业班级指导教师完成日期摘要焊接机器人作为工业机器人应用的一个重要领域，对提高企业的工作效率、提升产品质量、降低企业的生产成本等方面都有着非常重要的意义。
根据焊接机器人的控制需要，设计了基于PLC的焊接机器人控制系统。
焊接机器人控制系统是焊接机器人的核心部分，它是机器人控制柜和主控制柜以及夹具操作台之间通讯的桥梁，它可控制伺服的启动、暂停、旋转速度等，从而控制夹具翻转；可控制机器人和夹具之间的联动，使焊接动作能够自动的运行，并且能实现任意的暂停再启动和紧急停止再启动。
系统经过调试，联系焊接样件可知，本课题所设计的控制系统能良好的运行，适应各种环境干扰，能够较为准确的沿着示教的轨迹进行焊接，而且焊接质量达到了产品的质量要求。
关键字：焊接机器人、控制系统、PLC、伺服控制AbstractWelding robot as an important field of industrial robot applications, to improve the efficiency of enterprises, improve product quality, reduce the production cost of enterprises have a very important significance. According to the control of welding robot, designed a welding robot control system based on PLC. Welding robot control system is the core part of the welding robot, it is a bridge of communication between the robot control cabinet and main control cabinet and the jig operation platform, it can control servo motor start, pause, such as rotation speed, so as to control the fixture turnover; can control the robot and the linkage between the clamp, welding operation can be run automatically, and can realize any pause and restart and emergency stop and restart. The system after the debugging, the contact welding sample, control system designed by this paper can run in good, adapt to various environment interference, can accurately along the teaching track welding, and welding quality meets the quality requirement of products.Key words:Welding robot、control system、PLC、servo control目录第一章绪论 (1)1.1 引言 (1)1.2 焊接机器人的国内外研究现状 (1)1.3选题背景和意义 (2)1.4课题的主要研究内容 (3)第二章焊接机器人 (4)2.1 焊接机器人的组成 (4)2.2 焊接机器人的分类 (4)2.3 焊接机器人的常用控制方式 (7)2.4 焊接机器人的应用 (8)2.5 焊接机器人的发展趋势 (9)第三章控制系统 (10)3.1 伺服控制系统 (10)3.1.1 伺服控制系统的概述 (10)3.1.2 伺服控制系统的机构组成 (10)3.1.3 伺服控制系统的技术要求 (11)3.2 PLC控制系统 (11)3.2.1 PLC控制系统的概述及其特点 (11)3.2.2 PLC的基本结构及其分类 (13)3.2.3 PLC的型号选择 (20)3.2.4 PLC的性能指标与发展趋势 (24)3.2.5国内外PLC产品简介 (26)第四章硬件电路的设计 (28)4.1 PLC的选取 (28)4.2元器件的选择 (33)4.2.1断路器的选择 (33)4.2.2继电器的选择 (34)4.2.3 交流接触器的选取 (35)4.3 PLC的主控柜接线图 (37)第五章软件设计 (38)5.1 I/O的分配 (38)5.2 触摸屏的设计 (40)5.2.1 HMI的概述 (40)5.2.2 触摸屏画面的设计 (42)5.3 伺服控制 (47)5.4梯形图 (49)5.4.1程序梯形图见附录 (53)第六章系统安装与调试 (54)6.1引言 (54)6.2 焊接机器人的系统安装于调试 (54)6.2.1 焊接机器人的系统安装 (54)6.2.2 焊接机器人的调试 (54)6.3 机器人焊接实验 (55)6.3.1 焊接机器人的焊接实验 (55)6.3.2 焊接机器人实验及其结果分析 (58)6.4 小结 (59)第七章总结 (60)参考文献 (61)致谢 (62)第一章绪论1.1 引言焊接时一种将材料永久连接起来，成为具有给定功能的结构的制造技术。
焊接机器人运动控制系统作为焊接机器人的用户，为正确选择、合理使用并做到能常规维护焊接机器人，必须对焊接机器人的运动控制系统有一定层次的了解。
1.对机器人运动控制系统的一般要求机器人控制系统是机器人的重要组成部分，主要用于对机器人运动的控制，以完成特定的工作任务，其基本功能如下：1.1 记忆功能：存储作业顺序、运动路径、运动方式、运动速度和与生产工艺有关的信息。
1.2 示教功能：离线编程、在线示教、间接示教。
在线示教包括示教盒和导引示教两种。
1.3 与外围设备联系功能：输入和输出接口、通信接口、网络接口、同步接口。
1.4 坐标设置功能：有关节坐标系、绝对坐标系、工具坐标系和用户自定义四种坐标系。
1.5 人机接口：示教盒、操作面板、显示屏。
1.6 传感器接口：位置检测、视觉、触觉、力觉等。
1.7 位置伺服功能：机器人多轴联动、运动控制、速度和加速度控制、动态补偿等。
1.8 故障诊断安全保护功能：运行时系统状态监视、故障状态下的安全保护和故障自诊断。
2 焊接机器人运动控制系统（硬件）的组成焊接机器人运动控制系统中的硬件（图4）一般包括：2.1 控制计算机。
控制系统的调度指挥机构。
一般为微型机，其微处理器有32位、64位等，如奔腾系列CPU以及其他类型CPU；2.2 示教盒。
示教焊接机器人的工作轨迹和参数设定，以及所有人机交互操作。
示教盒拥有自己独立的CPU以及存储单元，与主计算机之间以串行通信方式实现人机信息交互； 2.3 操作面板。
由各种操作按键、状态指示灯构成，只完成基本功能操作；2.4 硬盘和软盘存储器。
存储焊接机器人工作程序以及各种焊接工艺参数数据库的外围存储器；2.5 数字和模拟量输入输出。
各种状态和控制命令的输入或输出。
2.6 打印机接口。
记录需要输出的各种信息。
2.7 传感器接口。
用于信息的自动检测，实现机器人柔顺控制，一般为力觉、触觉和视觉传感器。
对一般的点焊或弧焊机器人来说，控制系统中并不设置力觉、触觉和视觉传感器。
基于PLC的机器人自动焊接设备控制系统的设计与研究程明权;秋钰洁;江鸣;龚盈
【期刊名称】《自动化应用》
【年(卷),期】2024(65)6
【摘要】基于欧姆龙NJ-501系列PLC、电装6轴机器人,构建了机器人自动焊接设备控制系统。
在只使用6轴机器人控制柜标配的32个I/O端口的情况下,采用了一种I/O组合通信的方法,解决了机器人自动焊接设备控制系统的PLC与6轴机器人之间存在的通信问题,满足了设备的控制需求,并最终批量上线生产。
经过总结并验证,该I/O组合通信方法已推广应用到撕膜机、收料机等其他自动化设备。
【总页数】3页(P75-77)
【作者】程明权;秋钰洁;江鸣;龚盈
【作者单位】宁德新能源科技有限公司
【正文语种】中文
【中图分类】TP271.4
【相关文献】
1.基于PLC的发热电缆线芯自动焊接设备控制系统设计
2.基于PLC的双工位自动焊接设备控制系统设计研究
3.基于S7-1200PLC的机器人自动分拣控制系统设计
4.基于S7-1200PLC的机器人自动上下料控制系统的设计
5.基于PLC和ABB机器人的自动码垛生产线控制系统设计
因版权原因，仅展示原文概要，查看原文内容请购买。
焊接机器人及其柔性夹具控制系统2005-06-20 11:15:14□上海克来机电自动化工程有限公司机器人应用工程部王卫峰焊接机器人及柔性夹具控制系统在结构上主要由两部分组成：机械系统和控制系统。
机械系统包括机器人工作房、机器人本体、机器人外轴回转台及机器人周边设备等；控制系统可分为机器人控制系统、工装夹具识别及控制系统、人机界面等辅助单元。
机械结构1．机器人工作房机器人工作房的布置及主要部件如图1所示，工作房外形为六边梯形，房间由方管框架加薄铁板焊接而成，焊接机器人在房间中央位置，左右对称位置各有一个工作台，分别由两个机器人外轴电机直接驱动。
两工作台之间有30°左右的夹角，机器人工作时可在两工位之间切换，即机器人在左侧工位焊接时，操作工可在右侧工位上下料，同样，当机器人在右侧工位工作时，操作工可在左侧装拆工件，这样可使机器人停机等待时间大大减少，从而提高生产效率。
在机器人和回转台之间有气缸驱动的隔离装置，它可以遮挡弧焊时产生的弧光和焊渣，并保护操作者在另一侧操作时不受影响。
在两工位外侧开了两个门，以便操作，该门上方安装了气动门帘，焊接时可自动关上，以遮挡弧光和焊渣。
图1 机器人工作房顶视图图2 机器人工作房图两工位外侧分别有一个双手启动操作盒，用以操作焊接夹具盒启动机器人进行焊接工作。
在整个工作房的前侧有一个主操作面板，上面安装了触摸屏和若干按钮，在此可以对系统进行设置和操作。
机器人工作房的外观如图2所示。
2．机器人本体图3 机器人本体我们采用的FANUC ROBOWELD 100i系列焊接机器人是标准的六轴机器人，具有六个自由度，理论上可以达到运动范围内的任意一点，其臂展范围为1440mm，配以松下的焊枪，足以满足本系统的需要。
另外，汽车零部件的焊接对机器人轨迹的重复定位精度有一定要求，一般应小于0.5mm，而该机器人可达到0.2mm，可以满足生产需要。
此外，整车厂商对及时供货和零库存的要求决定了零部件厂商对生产效率的关注，所以对设备的自动化程度和零件生产节拍有近乎苛刻的要求，FANUC机器人2000mm/s的直线速度可以大大减少机器人轨迹中空行程所浪费的时间。
机器人本体外形如图3所示。
3．机器人外轴回转台外轴回转台由支架、驱动电机、减速器和回转框架等构成，焊接夹具就固定在该框架上。
回转由机器人外轴直接控制，除去了以往由PLC控制的转台单独回转、位置确认以及与机器人通信等过程所增加的许多时间。
由于该回转台主动侧和从动侧之间的跨度较大（1800mm），而且在工作时转速又很高，因此对回转台在回转时的跳动范围是有一定要求的，需认真调校才能使回转台在工作时运转平稳，否则很容易引起电机过载、过热等情况，严重时将损坏设备。
4．机器人周边设备机器人焊接时还需要用到其他辅助设备来使生产顺利进行，并减少停机时间、降低设备故障率、提高安全性等，所以，该机器人工作房中还安装了一些周边设备，如焊丝剪切装置、喷硅油装置、焊枪清洗装置、光电保护装置、焊丝管平衡吊空装置等。
控制系统图4 控制系统结构简图该机器人工作房的控制系统可分为主控系统和机器人控制系统两个层次，其总体结构如图4所示。
1、主控系统主控系统采用OMRON CQM1H系列中小型PLC，该机种采用非机架结构的模块拼装方式，从左向右分别由电源模块PM、CPU模块、功能模块、输入输出模块及终端盖板组成。
根据应用系统的不同，用户可以选择相应的模块来组成所需的控制系。
由于CQM1H系列PLC的模块种类丰富，功能齐全，几乎可以适应控制系统的各种需求，由其组成的系统也具有相当的柔性化程度。
本控制系统采用的模块及其功能如下：电源模块PA206：提供稳定的直流工作电源给各模块使用。
CPU模块CQM1H-CPU51：这是整个系统的核心部分，支持最大数量为512点的I/O；支持OMRON特殊指令如PID控制、浮点数运算、宏指令、脉冲指令等；支持Compobus/S和AS接口的多种主从网络模块；支持OMRON 最新版编程软件CXP3.1；程序容量最大可达15.2K；内建16点直流12～24V的输入点。
将编制好的程序下载运行后可维持系统的自动运行。
该模块提供一个RS232端口，和两个内装板插槽，RS232端口可以和其他串口设备进行通讯，该系统中纳入的一个触摸屏TP，就是通过CPU上自带的RS232串口进行通讯的；内装板插槽上最多可以安装两块特殊功能卡，由于本系统无特殊功能需求，所以该槽上是空着的。
网络主模块CQM1-SRM21-V1：系统采用OMRON Compobus/S网络结构，可以大大减少现场接线工作量，并有效延长连接电缆的使用寿命，增加可靠性。
机器人工作房内两个回转台上各安装一块远程从模块，通过网络电缆和主模块进行通信，交换信息（I/O状态刷新）。
从模块为16点的远程输入模块，其中低8位分配给该工位夹具上的气缸检测夹紧和松开状态使用，高八位分配给系统用于识别夹具编号，进而设定和储存夹具控制信息，然后系统可以根据此信息来对不同夹具进行相应控制。
I/O输入输出模块：输入模块用于接收机器人工作房中各按钮、传感器等信号，输出模块用于控制各种执行器件，如气缸、电机、机器人等根据工艺要求进行动作，满足生产和安全的需要。
机器人的控制由主控系统通过与机器人控制器之间的I/O信号交换来实现。
2、机器人控制系统机器人控制系统由机器人控制器、外轴控制器、焊机等构成；在控制属性上，机器人控制系统是下层，是被控制的对象，它受上层主控系统的指挥和调用，处于被动地位。
机器人控制器由电源模块、CPU、伺服控制单元、输入输出模块、焊机接口模块等组成，用以控制机器人本体的自如运动，控制方法为程序示教和再现法，这是通过连接于控制器上的TP (Teach-Pandent示教器) 来实现的。
外轴控制器它是机器人控制器的扩展，内含一个伺服放大模块，可以同时控制两个外轴的运动。
由于这两个外轴是机器人控制器的一部分，所以它们可以在机器人本体移动的同时进行转动，从而将焊接轨迹中通常需要由外轴单独回转的时间节约下来，提高了焊接效率。
焊机控制器用于控制弧焊时的规范，如电流、电压、焊丝的送给、焊接保护气体通断等，对焊接质量的控制起关键作用。
关键控制方法研究客户要求中关键及难点在于：多套夹具能在一套系统中共存，夹具的更换时间不应超过五分钟，新制夹具加入系统时，无需改动PLC程序，做到自动识别和控制（即所谓的柔性控制），且系统中的夹具可扩展容量不应小于100台/套。
1．夹具控制字的形成⑴控制对象特点主要控制对象为夹具上的气缸，每套夹具上的气缸数量可能不一样，但总数不超过4组，每组气缸使用一个三位五通电磁阀，这样每套夹具有2x4=8个输出点控制电磁阀动作，有两个工位总共16个输出点；同时为了检测气缸的夹紧或松开状态，每组气缸配有两个传感器（干簧管磁性开关），每套夹具2x4=8点输入；鉴于夹具识别的需要，另分配8点输入用于以两进制识别不同夹具，这样每个工位上的16点远程输入模块正好用足，且夹具最大可扩展数量为20+21+…+26+27=28=256，理论上两工位有2x256=512套夹具容量，已足够。
⑵控制特征夹具上四组气缸分别称为第1、2、3、4组，在控制上的特征是：夹紧时的顺序为1号夹紧，1号夹紧到位后2号夹紧，依此类推，全部气缸都夹紧后启动机器人进行焊接作业；待机器人焊接完成后气缸逐次松开，通常的顺序与夹紧时相反。
根据夹具制造时的使用要求和工件焊接工艺的不同，有些夹具气缸数量可能少于四；有些气缸的夹紧或松开位置可能不必要进行检测等情况，设想在程序数据区中开辟若干存储区间，分别用于存放该套夹具上的每组气缸实际是否存在，每组气缸的传感器是否需要检测等信息。
⑶数据储存方式为了适应更多的情况，每类信息分别形成数据后在相邻的数据区储存，每套夹具包含的信息暂定为3类：气缸使用字、夹紧检测字、松开检测字，再加上1个备用字，故夹具控制字长度为四个字；该信息可存放于以夹具编号作为索引间接寻址的数据区内，当需要控制时可由系统将夹具信息再次寻址调出，按固定格式对夹具气缸进行控制，具体内容见表1：2．夹具自动识别的实现：⑴硬件组成主要依赖夹具接线盒中的识别芯片，该芯片其实只是一块小线路板，装了一块8位DIP拨码开关，通过二进制方式来表明该夹具的编号，每套夹具上都安装了一个接线盒，通过这种方式从硬件上来实现对夹具的编码，既简单也实用，且容易实现。
⑵软件实现：PLC程序上，每次程序循环中都对远程模块上对应于夹具编号的输入点进行扫描，并放入暂存区，同时与记忆区中的夹具编号进行比较。
如果两者相同，则表明该工位上的夹具状态正常，无需任何动作；如果不同，则提示夹具编号变化，需操作员确认，此时又分为两种情况：① 有新夹具换上工作台，且系统已经正确识别出新放入的夹具的编号，那么操作员需要在触摸屏上确认该夹具编号的正确性。
如果放上的夹具以前从未在该系统中使用过，则需对该夹具的控制字进行正确设置后写入PLC数据区；如果该夹具曾经在本系统中使用过至少一次，即数据区中保留有该夹具号对应的控制信息，那么操作员在确认夹具编号后，该夹具的控制信息会由系统以间接寻址方式自动调用出来，并显示在触摸屏上，确认无误，即可开始生产。
② 由于硬件故障（连线断裂、网络故障等）造成自动识别出的夹具编号与实际不符时，（识别出错）可通过强行写入正确夹具编号的方式来让系统进入正常工作模式进行生产，待完成任务后再进行维修等操作，以缓解生产压力。
综合①②两点可知，夹具识别流程如图5：图5 夹具识别流程图3．多夹具系统气缸柔性控制根据夹具控制特点，各气缸由电磁阀控制，按工艺要求进行先后动作，编制程序如图6：图6 具夹紧流程梯形图在程序条“0”中，200通道为夹紧流程控制字，需要夹紧时将1写入200通道，则200.00位成为一号气缸夹紧动作标志位；条“1”中，HR40.00为根据间接寻址查表得到的该夹具控制字中一号气缸的启用标志，如果该标志为1，则在200.00位为1的条件下，右侧的输出201.00为ON，此时一号气缸夹紧电磁阀通电，产生气缸夹紧动作；当程序检测到该气缸夹紧后，一号夹紧标志位HR65.00为ON，所以输出200.01为ON，并自保，同时切断201.00的通路，使201.00为OFF，一号气缸夹紧电磁阀断电，不再动作，此时一号气缸夹紧动作完成；当然，如果一号气缸的启用标志HR40.00为0，则201.00始终为OFF，同时由于HR40.00的非并与一号气缸夹紧指示标志位下方，故程序直接接通200.01为ON，进行下一步动作。
与一号气缸夹紧过程完全类似，当所有气缸都夹紧后，进入夹紧控制流程的结束控制位，当该位为ON后，程序将对通道清零，至此夹具的夹紧控制已告完成。
