下载文档原格式
工业机器人末端执行器的类型及应用。
工业机器人末端执行器是指安装在机器人末端的用于完成特定任务的执行部件。
根据不同的应用需求，工业机器人末端执行器有多种类型，每种类型都有其特定的功能和应用领域。
一、夹持型末端执行器夹持型末端执行器主要用于夹持、抓取物体。
它们通常具有可调节的夹持力和灵活的夹持方式，可以适应不同形状、不同尺寸的物体。
夹持型末端执行器广泛应用于装配线、物流仓储、食品加工等领域，用于自动抓取和搬运物体。
二、剪切型末端执行器剪切型末端执行器主要用于切割、剪切材料。
它们通常具有高速、高精度的切割能力，可以在短时间内完成大量的切割任务。
剪切型末端执行器广泛应用于金属加工、纺织工业、塑料加工等领域，用于自动切割和剪裁材料。
三、焊接型末端执行器焊接型末端执行器主要用于焊接工艺。
它们通常具有稳定的电弧、精确的定位和高速的焊接速度，可以实现高质量的焊接效果。
焊接型末端执行器广泛应用于汽车制造、船舶建造、建筑结构等领域，用于自动焊接和焊接工艺。
四、喷涂型末端执行器喷涂型末端执行器主要用于涂装、喷涂工艺。
它们通常具有均匀的喷涂效果、可调节的喷涂厚度和高速的喷涂速度，可以实现高质量的涂装效果。
喷涂型末端执行器广泛应用于汽车制造、家具制造、建筑装饰等领域，用于自动喷涂和涂装工艺。
五、钻削型末端执行器钻削型末端执行器主要用于钻孔、铣削等工艺。
它们通常具有高速、高精度的钻削能力，可以在短时间内完成复杂的加工任务。
钻削型末端执行器广泛应用于机械制造、航空航天、电子零部件等领域，用于自动钻削和加工工艺。
六、测量型末端执行器测量型末端执行器主要用于测量、检测工艺。
它们通常具有高精度的测量能力和灵活的测量方式，可以实现精确的尺寸测量和质量检测。
测量型末端执行器广泛应用于质量控制、精密加工、医疗器械等领域，用于自动测量和检测工艺。
工业机器人末端执行器的类型多样化，每种类型都有其特定的功能和应用领域。
这些末端执行器的应用可以大幅提高生产效率、降低劳动强度，并且具有一定的灵活性和适应性，能够适应不同的工业生产需求。
工业机器人中的柔性夹具设计与优化工业机器人作为现代制造业的重要装备，已经广泛应用于各个行业的生产线上。
在现代制造业中，柔性夹具作为一种重要的工具也得到了广泛的应用。
柔性夹具的设计与优化对于提高生产线效率，降低成本，提高产品质量都起到了至关重要的作用。
本文将针对工业机器人中的柔性夹具设计与优化进行探讨与分析。
首先，我们来了解什么是柔性夹具。
柔性夹具是一种可以根据工件形状和尺寸自动调整的夹具，其主要特点是具有良好的适应性和灵活性。
与传统的夹具相比，柔性夹具能够自适应各类工件形状，不需要频繁更换，提高了工作效率和生产线的稳定性。
在工业机器人中，柔性夹具的设计与优化需要考虑以下几个方面：首先，要考虑工件形状的适配性。
不同的工件形状需要设计相应的夹具结构来保持工件的稳定性和安全性。
柔性夹具设计时应该考虑工件的形状、尺寸以及表面特性等因素，调整夹具的形状和尺寸，确保夹具与工件之间的接触面积最大化，从而提高夹具的夹持力和稳定性。
其次，要考虑工件尺寸的适应性。
不同尺寸的工件需要设计不同尺寸的夹具来夹持。
柔性夹具应该具备自动调节夹持力的能力，可以根据工件尺寸的变化而自动调整夹持力大小，确保夹具与工件之间的紧密接触，从而提高夹持效果。
此外，夹具的材料选择也是关键。
夹具的材料应具备足够的强度和刚性，能够承受机器人的运动和重力负荷。
同时，夹具的材料还应具备较好的摩擦系数和抗磨损性能，从而提高夹持的稳定性和可靠性。
优化柔性夹具设计的关键在于提高其自适应性和智能化程度。
通过引入传感器和控制系统，可以实现对夹具尺寸、形状和夹持力的实时调整和监测。
例如，可以利用视觉传感器对工件形状进行扫描和分析，从而确定夹具的形状和尺寸。
同时，可以利用力传感器对夹具与工件之间的压力和接触状态进行监测，及时调整夹持力，避免工件变形或夹具滑脱。
另外，优化柔性夹具的设计还需要考虑生产线的整体效率和自动化程度。
柔性夹具与机器人之间的协同工作可以实现生产线的自动化和智能化。
工业机器人夹具设计与应用专用式夹具的调试项目七专用式夹具的实训任务三导入●机器人焊接程序的结构是怎样的？●如何用焊接工具进行焊接路径调试？目录学习目标知识准备任务实施主题讨论1学习目标了解机器人焊接程序的结构和基本焊接指令的用法知识目标2三轴机器人坐标系中各坐标轴的方向，软件虚拟示教器的使用方法3用三轴机器人及焊接工具进行焊接路径调试的步骤和方法1.机器人焊接程序的结构和基本焊接指令的用法2.用三轴机器人及焊接工具进行焊接路径调试的步骤和方法知识准备一.机器人焊接程序的基本结构：注意：在开始实施焊接前，必须进行焊接路径的编程与测试，只有当焊接路径和焊枪姿态完全正确之后，才可以进行实际焊接。
（1）打开工作台的柜门，可以看到柜门里的电气元件，将左上方的电源开关打开。
（2）工作站右上方的触摸屏变亮，处于打开状态，按下“开始”按钮。
（3）打开空压机上的电源开关，压力表上的指针将会顺时针旋转（4）将调压阀上的气源开关打开。
，表示气压上升；将出气阀打开。
（图中开关及阀均处于开启位置）（5）操作触摸屏，点击“工具盘”右侧“锁紧/松开”按钮。
（6）检查法兰盘的钢珠有无锁紧、松开动作。
以检查气源是否正常打开。
注意：如果没有锁紧、松开动作，检查气路阀是否打开或电磁阀是否正常。
排除故障后才可以进行后续操作。
（7）打开工业机器人夹具教学实训软件：在电脑中找到工业机器人夹具教学实训软件的图标，双击打开，进入工业机器人夹具教学实训软件。
（8）在实训软件中，点击实训项目四，专用式夹具，（9）选择专用焊接式夹具，点击开始实训（10）实训步骤一是否完成专用焊接式夹具的设计，选择是，已经完成专用焊接式夹具的设计。
（11）实训步骤二，进行专用式焊接夹具的安装，在实训步骤的右框中，将正确的专用焊接式夹具拖拽至三轴直角坐标机器人处，完成软件中的专用焊接式夹具安装。
然后将实物中对应的专用焊接式夹具安装到三轴直角坐标机器人处。
（12）实训步骤三，进行专用焊接式夹具的焊接路径调试工作，在软件虚拟示教器中通过点击XYZ按钮。

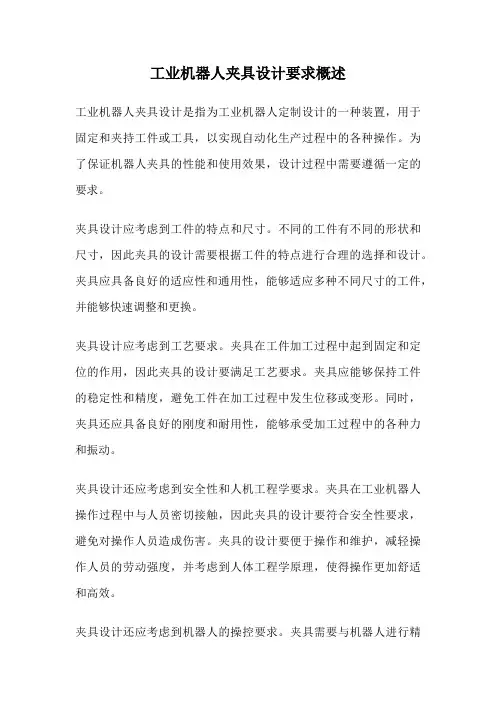

工业机器人夹具设计要求概述工业机器人夹具设计是指为工业机器人定制设计的一种装置，用于固定和夹持工件或工具，以实现自动化生产过程中的各种操作。
为了保证机器人夹具的性能和使用效果，设计过程中需要遵循一定的要求。
夹具设计应考虑到工件的特点和尺寸。
不同的工件有不同的形状和尺寸，因此夹具的设计需要根据工件的特点进行合理的选择和设计。
夹具应具备良好的适应性和通用性，能够适应多种不同尺寸的工件，并能够快速调整和更换。
夹具设计应考虑到工艺要求。
夹具在工件加工过程中起到固定和定位的作用，因此夹具的设计要满足工艺要求。
夹具应能够保持工件的稳定性和精度，避免工件在加工过程中发生位移或变形。
同时，夹具还应具备良好的刚度和耐用性，能够承受加工过程中的各种力和振动。
夹具设计还应考虑到安全性和人机工程学要求。
夹具在工业机器人操作过程中与人员密切接触，因此夹具的设计要符合安全性要求，避免对操作人员造成伤害。
夹具的设计要便于操作和维护，减轻操作人员的劳动强度，并考虑到人体工程学原理，使得操作更加舒适和高效。
夹具设计还应考虑到机器人的操控要求。
夹具需要与机器人进行精确的配合和协同工作，因此夹具的设计要满足机器人的操控要求。
夹具的设计要考虑到与机器人的接口和连接方式，确保夹具能够与机器人进行可靠的连接和通信。
同时，夹具还应具备良好的刚性和稳定性，以适应机器人的高速运动和精确定位要求。
夹具设计还应考虑到生产效率和经济性。
夹具的设计要尽量简化和标准化，以提高生产效率和降低成本。
夹具的设计要考虑到材料的选择和加工工艺，以实现经济性和可持续发展。
工业机器人夹具设计要求包括工件特点和尺寸的考虑、工艺要求的满足、安全性和人机工程学的要求、机器人操控要求的满足，以及生产效率和经济性的考虑。
夹具设计要充分考虑这些要求，以保证夹具的性能和使用效果，提高生产效率和产品质量，同时降低成本和风险。
工业机器人夹具的类型
工业机器人夹具的类型有很多种，以下列举一些常见的类型：
1. 夹具手：用于捡取和放置零件，可以具有多个夹爪。
2. 多轴夹具：使用多个运动轴来夹持工件，可实现多角度和复杂形状的夹持。
3. 平行夹具：由平行四边形构成的夹具，用于夹持长方形或平面工件。
4. 弹簧夹具：通过弹簧力来夹持工件，适用于对工件施加轻微压力的场景。
5. 真空夹具：使用真空吸盘或吸盘阵列来夹持工件，适用于平滑表面的工件。
6. 磁性夹具：通过磁力来夹持金属工件，适用于柔性夹持和快速夹持。
7. 液压夹具：通过液压系统来提供夹持力，适用于大型工件或需要较高夹持力的场景。
8. 自适应夹具：具有感知和调整能力的夹具，能够根据工件形状自动调整夹持力和夹持位置。
这些只是一些常见的类型，实际上还有许多其他特殊设计的夹具，用于满足不同工件和应用的需求。

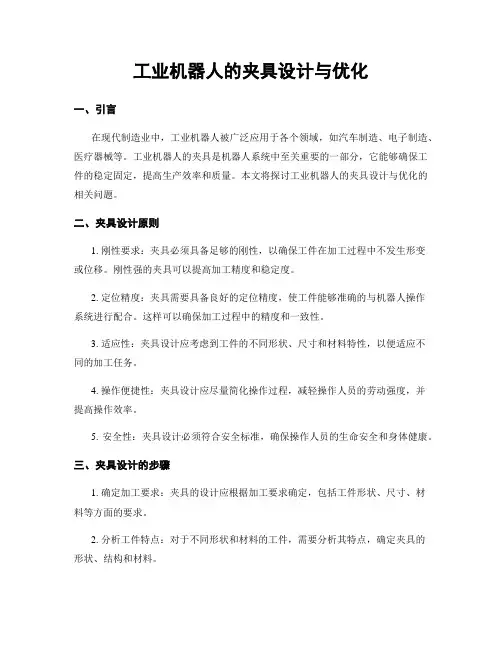

工业机器人的夹具设计与优化一、引言在现代制造业中，工业机器人被广泛应用于各个领域，如汽车制造、电子制造、医疗器械等。
工业机器人的夹具是机器人系统中至关重要的一部分，它能够确保工件的稳定固定，提高生产效率和质量。
本文将探讨工业机器人的夹具设计与优化的相关问题。
二、夹具设计原则1. 刚性要求：夹具必须具备足够的刚性，以确保工件在加工过程中不发生形变或位移。
刚性强的夹具可以提高加工精度和稳定度。
2. 定位精度：夹具需要具备良好的定位精度，使工件能够准确的与机器人操作系统进行配合。
这样可以确保加工过程中的精度和一致性。
3. 适应性：夹具设计应考虑到工件的不同形状、尺寸和材料特性，以便适应不同的加工任务。
4. 操作便捷性：夹具设计应尽量简化操作过程，减轻操作人员的劳动强度，并提高操作效率。
5. 安全性：夹具设计必须符合安全标准，确保操作人员的生命安全和身体健康。
三、夹具设计的步骤1. 确定加工要求：夹具的设计应根据加工要求确定，包括工件形状、尺寸、材料等方面的要求。
2. 分析工件特点：对于不同形状和材料的工件，需要分析其特点，确定夹具的形状、结构和材料。
3. 设计夹具结构：根据工件的特点和加工要求，设计夹具的结构，包括夹具的定位元件、夹持元件和固定元件等。
4. 选择夹具材料：夹具的材料应根据工件的材料和加工要求选择，具备足够的硬度、韧性和耐磨性。
5. 进行夹具分析：通过有限元分析等方法，对夹具进行分析评估，保证夹具的刚度和稳定性。
6. 进行夹具试制：设计完成后，进行夹具的试制和实验验证，检验夹具的性能和可靠性。
四、夹具优化方法1. 材料优化：选择合适的夹具材料，以提高夹具的刚度和耐用性。
采用高强度、高韧性的材料，如合金钢、钢铁等。
2. 结构优化：通过改变夹具的结构和布局，提高夹具的稳定性和刚度。
例如使用支撑结构、加强连接部位等。
3. 重量优化：夹具的重量对机器人的运动速度和稳定性有影响。
可以通过减少夹具的重量，提高机器人的运动效率。
![工业机器人 机电结合夹持式夹具的调试 [修复的]](https://uimg.taocdn.com/1cf8706c58fb770bf78a55fa.webp)
工业机器人夹具设计与应用机电结合夹持式夹具的调试项目四机电结合夹持式夹具的实训任务三导入●你知道机电结合夹持式夹具怎样调试的吗？●软件虚拟示教器怎样使用？目录学习目标知识准备任务实施主题讨论12学习目标掌握机电结合夹持式夹具的调试步骤掌握三轴机器人坐标系中各坐标轴的方向，软件虚拟示教器的使用方法知识目标3用三轴机器人及机电结合夹持式夹具搬运工件的步骤和方法。
1. 掌握机电结合夹持式夹具的调试步骤2. 用三轴机器人及机电结合夹持式夹具搬运工件的步骤和方法一、直角坐标机器人的组成及特点直角坐标机器人是以XYZ直角坐标系为基本数学模型，以伺服电机、步进电机为驱动的单轴机械臂为基本工作单元，以滚珠丝杆、同步皮带、齿轮齿条为传动方式所架构起来的机器人系统，可以完成在XYZ三维坐标系中任意一点的到达和遵循可控的运动轨迹。
有些直角坐标机器人还具有末端工具的摆动自由度和旋转自由度。
可在多领域进行应用，具有超大行程的优点。
二、三轴直角坐标机器人坐标系的定义（面向机器人）：X轴：左边为负方向，右为正方向；Y轴：操作员前方为负方向，后方是正方向；Z轴：向上为负方向，向下为正方向。
三个坐标轴的方向关系符合右手螺旋定则，即右手四个手指从X轴抓向Y轴，大拇指方向就是Z轴的正方向。
（1）打开工作台的柜门，可以看到柜门里的电气元件，将左上方的电源开关打开。
（2）工作站右上方的触摸屏变亮，处于打开状态，按下“开始”按钮。
（3）打开空压机上的电源开关，压力表上的指针将会顺时针旋转，表示气压上升；将出气阀打开。
（图中开关及阀均处于开启位置）（4）将调压阀上的气源开关打开。
（5）操作触摸屏，点击“工具盘”右侧“锁紧/松开”按钮。
（6）检查法兰盘的钢珠有无锁紧、松开动作。
以检查气源是否正常打开。
注意：如果没有锁紧、松开动作，检查气路阀是否打开或电磁阀是否正常。
排除故障后才可以进行后续操作。
（7）打开工业机器人夹具教学实训软件在电脑中找到工业机器人夹具教学实训软件的图标，双击打开，进入工业机器人夹具教学实训软件。
气动夹具和液压夹具的区分应用场景不同引言：夹具也可以称为夹持器，其紧要是通过仿照人类手指关节的运动，来实现某些固定的动作，比如加紧或者松开工件，从而达到掌控工件移动的效果。
气动夹具和液压夹具是大多数工业机器人终端执行器中常见的两种夹具。
本文紧要介绍气动夹具和液压夹具的区分。
工业夹具是在加工操作过程中在制造业中使用的工件夹持或支撑装置。
夹具是大规模生产的基本要素，由于它们在大多数自动化制造操作中都是必需的。
夹具的设计是一个特别多而杂和具有挑战性的过程。
液压夹具为自动化生产线供应了较高的生产效率，并提高了零件的精准性、精度、牢靠性和互换性。
使用液体系统为夹具供应动力并将工件固定到位的夹具系统称为液压夹具。
什么是液压夹具液压夹具就是利用液压元件代替机械零件，其紧要通过液压系统完成对工件的自动定位、夹紧以及支撑工件的掌控。
气动夹具和液压夹具液压夹具和具有执行器液压动力源的机械设备搭配操作运作，通常其和有液压动力源设备的油软管进行连接，再讲工件起吊装置放在液压夹具的定位元件上面，确保夹具定位精准后即可启动设备。
启动设备后还需打开液压开关，接通油路让高压油进入液压夹具内部，利用掌控液压开关来完成工件的夹紧和松开操作。
液压夹具会占用大量空间，尤其是摇摆式夹具，它可能会限制加工零件所需的刀具路径和尺寸。
较大的零件可能需要较大的夹具来供应所需的夹持力。
反过来，有时会导致设计多而杂化并且没有充分的加工空间。
什么是气动夹具气动夹具使用来自压缩空气供应系统的压力来供应移动内部活塞所需的动力，从而打开和关闭气动夹具手指。
气动夹持机构不包含电机或齿轮，这使得将气缸系统的动力转化为夹持力变得简单。
由于大多数制造设施已经可以使用压缩空气，因此部署气动夹具既简单又经济。
气动夹持器的紧要优点之一是它们以小巧、灵巧和低成本的封装供应了大量的夹持力。
对于空间特别宝贵的制造设施，气动夹具是一种经济且符合人体工程学的选择。
此外，气动夹具可供应数百万次循环加紧或松开而无需维护。
简述夹具的分类以及应用范围
夹具是一种辅助工具，用于在加工过程中固定工件，以确保加工的精度和效率。
根据不同的分类标准，夹具可以分为多种类型，下面介绍几种常见的分类方式：
1.根据使用场合：
•机床夹具：用于在机床上夹紧和定位工件的装置。
它可以保证工件在加工过程中位置稳定，提高加工精度和效率。
机床夹具广泛应用于机械制造业的各个领域。
•检验夹具：用于在质量检验过程中固定和定位工件的装置。
它可以保证检验结果的准确性和可靠性。
检验夹具通常用于产品研发、生产、组装等环节的质量控制。
1.根据夹具的结构：
•通用夹具：适用于多种工件的夹紧和定位，如三爪卡盘、四爪卡盘等。
通用夹具适用于小批量生产和单件生产。
•专用夹具：仅适用于一种或少数几种工件的夹紧和定位，如钻床夹具、车床夹具等。
专用夹具适用于大批量生产和高精度加工。
1.根据夹具的动力源：
•手动夹具：需要人工操作以夹紧和定位工件，如各种手动卡盘、虎钳等。
手动夹具适用于小规模生产和维修作业。
•气动夹具：以压缩气体为动力源，通过气动系统控制夹具的夹紧和定位，如气动卡盘、气动虎钳等。
气动夹具适用于大规模生产和自动化生产线。
1.根据夹具的夹紧方式：
•刚性夹具：通过增加夹紧力以刚性接触的方式将工件固定在夹具中，适用于工件尺寸较小、加工精度要求较高的场合。
•柔性夹具：通过弹性变形将工件固定在夹具中，适用于工件尺寸较大、形状复杂或加工精度要求不高的场合。
这些是夹具的常见分类和应用范围，根据不同的生产需求和加工要求，可以选择适合的夹具类型和结构，以提高加工精度、效率，降低生产成本。
工业机器人工装夹具检测系统设计研究【摘要】工业机器人具有高精度、高效率的特点，在工装夹具检测中有着广泛的应用。
本文对传统工装夹具检测方法进行了分析，探讨了工业机器人在工装夹具检测中的具体应用及设计方法。
针对设计系统时遇到的问题，本文还对系统硬件和软件设计进行了深入研究与实现。
通过对工业机器人工装夹具检测系统设计研究的意义和未来发展方向展望，总结了本文的研究成果和意义。
通过本文的研究，可以为工业机器人工装夹具检测系统的设计与研究提供一定的参考和指导，促进工业自动化生产的发展。
【关键词】工业机器人、工装夹具、检测系统、设计研究、传统方法、应用、硬件设计、软件设计、意义、未来方向、总结1. 引言1.1 工业机器人工装夹具检测系统设计研究工业机器人工装夹具检测系统设计是现代制造业中一个重要的领域，随着工业机器人应用的不断发展，对工装夹具的精准检测需求也日益增加。
传统的工装夹具检测方法存在着效率低、准确性不高的问题，因此需要引入工业机器人来提高检测效率和精度。
工业机器人在工装夹具检测中的应用主要包括利用机器人的高精度定位和灵活性，结合相应的传感器和图像处理技术，实现对工装夹具的自动化检测。
通过将工业机器人与检测系统相结合，可以实现对工装夹具的各项参数进行准确检测，提高生产过程中的效率和产品质量。
工业机器人工装夹具检测系统设计方法的探讨包括系统结构设计、传感器选择、数据采集和处理算法等方面。
通过合理设计系统硬件和软件，并且进行有效的集成，可以实现一个高效、准确的工装夹具检测系统。
系统的稳定性和可靠性也是设计过程中需要考虑的重要因素。
工业机器人工装夹具检测系统设计研究对于提高制造业生产效率、降低成本、提高产品质量具有重要意义。
通过不断的技术研究和创新，工业机器人工装夹具检测系统的设计将迎来更加广阔的发展前景。
2. 正文2.1 传统工装夹具检测方法分析传统工装夹具检测方法是工业生产中非常重要的环节，通过对工装夹具进行检测，可以确保产品的质量和生产效率。
先进的机器人夹具技术机器人夹具技术是现代制造行业中不可或缺的一环。
随着科技的不断发展，机器人夹具技术也在不断更新和升级，使其在制造方面也不断地向前发展。
先进的机器人夹具技术可以提高生产效率、降低劳动力成本。
在本文中，我们将探讨先进的机器人夹具技术带给制造业的变化。
1. 机器人夹具的概念和发展机器人夹具是一种设备，在制造业中被广泛使用。
它可以在自动化生产过程中完成工件的抓取、定位、固定等工作。
随着科技的不断发展，机器人夹具技术也在不断更新升级，使其在制造方面也不断地向前发展。
这项技术已被广泛应用于汽车制造、电子制造、家电制造等领域。
2. 先进的机器人夹具技术新一代机器人夹具技术在以下几个方面有所提高：2.1 更好的手柄抓握能力手柄抓握能力是机器人夹具技术的重要指标之一。
随着科技的不断进步，机器人夹具的手柄抓握力不断提高。
传统的机器人夹具操作一般只能进行基本的抓握和固定，而新型机器人夹具操作系统对手柄抓握能力要求更高，可以执行更复杂的任务。
2.2 更多的夹持规格除手柄抓握能力之外，新一代的机器人夹具技术支持多种规格不同的夹持方式。
由于生产量和产品的多样化，这些夹持规格能够更好地应对不同的产品生产需求。
新一代机器人夹具可以加载多种夹具规格，从而减少单独交换夹具的需要，提高生产效率。
2.3 更高的自动化程度新一代机器人夹具技术提供更高的自动化程度，使制造过程更加灵活、高效。
通过提高机器人夹具的智能化程度，可以更精确地完成各种任务，并根据指定的任务自动选择夹具。
此外，新一代机器人夹具还可以通过加强与机器人的沟通来提升自动化水平。
3. 先进的机器人夹具技术的优势先进的机器人夹具技术具有以下优势：3.1 提高生产效率使用新型机器人夹具可以提高生产效率，减少制造时间和人力投入。
机器人夹具可以按照预设程序自动完成不同的工序，减少了人工操作时间和操作失误的可能性，提高了工作效率。
3.2 降低劳动力成本新型机器人夹具可以执行高强度、重复性的工作，减少人力投入和人工劳动成本。
机器人工装夹具的设计及其应用研究第一章：引言随着现代工业的不断发展，机器人技术在工业领域的应用越来越广泛。
机器人工装夹具作为机器人操作的关键工具，其设计与应用也成为了工业自动化领域的研究重点之一。
本文旨在探讨机器人工装夹具的设计和应用，从技术和应用两个方面对相关技术进行深入分析。
第二章：机器人工装夹具的设计2.1 夹具的种类和结构机器人工装夹具的种类和结构多种多样，设计者需要选择适合自己机器人的型号和特点的夹具。
按照操作方式可以分为手动夹具、气动夹具和液压夹具三种，其结构又可以分为开合式夹具、邮票式夹具和万向夹具等。
2.2 夹具的材料与制造工艺夹具的材料和制造工艺对夹具的质量和寿命有着至关重要的影响。
夹具的材料一般采用高强度合金或工程塑料，制造工艺则采用精密数控加工或3D打印等先进技术。
2.3 夹具的控制系统夹具的控制系统是夹具设计中的重要组成部分，包括传感器、控制器、执行器等。
机器人工装夹具的控制系统应该具备高精度、高稳定性和大容量等特点，以满足机器人自动化生产的需求。
第三章：机器人工装夹具的应用3.1 机器人喷漆操作夹具在汽车制造等工业领域中，喷漆是一个重要的环节。
机器人工装夹具可以帮助机器人完成喷涂操作，不仅提高了生产线效率，且喷涂质量更加稳定。
3.2 机器人焊接操作夹具在工业生产中，焊接是一个不可或缺的过程。
机器人工装夹具可以帮助机器人精准掌握焊接操作，提高焊接质量和生产效率。
3.3 机器人组装夹具在电子产品制造行业，机器人组装储存主板、显示屏、键盘、电源、喇叭等部件，机器人工装夹具可以帮助机器人完成组装任务，提高生产效率和组装质量。
第四章：机器人工装夹具的市场前景机器人工装夹具作为机器人自动化生产的重要工具，有着广泛的市场需求。
随着人工智能、自动化和机器人技术的不断进步，机器人工装夹具的应用也将更加广泛。
预计未来几年，机器人工装夹具的市场需求将呈现一定的增长趋势。
第五章：结论机器人工装夹具的设计和应用对机器人自动化生产的发展有着积极的促进作用。
工业机器人夹具设计与应用
项目七专用式夹具的实训任务四
专用式夹具的应用
导入
●机器人专用工具有什么特点？
●专用式夹具完成焊接作业的方法是什么样的？
目录
学习目标
知识准备
任务实施
主题讨论
1学习目标了解机器人专用工具的特点和应用领域
知识目标
2学习通过实训软件控制三轴直角坐标机器人
及专用式夹具完成焊接作业的步骤和方法。
1.学习通过实训软件控制三轴直角坐标机器人及专用式夹具完成焊接作业的步骤和方法。
知识准备
一. 机器人焊接的特点及应用：
(1)稳定和提高焊接质量。
(2)改善了工人的劳动条件。
(3)提高劳动生产率。
(4)产品生产周期明确，容易控制产量。
机器人焊接
（2）工具座与夹具号的对应关系分别是：一号工具座对应放置机电外夹式夹具（1号夹具）或机电内撑式夹具（5号夹具）；
（1）设备的工作台有四个工具座，对应放置9种夹具。
夹具的位置在程序中固定，不能随意互换。
（3）二号工具座对应放置气压外夹式夹具（2号夹具）或气压内撑式夹具（6号夹具）；
（4）三号工具座对应放置真空吸附式夹具（3号夹具）或电磁吸附式夹具（7号夹具）；
（5）四号工具座对应放置专用打磨式夹具（4号夹具）或专用焊接式夹具（8号夹具）或专用喷涂式夹具（9号夹具）。
（6）选择对应的夹具号：在工作站右上方的触摸屏中，找到夹具号的输入框，点击输入框.
（7）输入数字8，选择焊接式夹具，点击确定键。
（8）回原点：设备进行自动操作前，需先进行回原点，在触摸屏中，找到回原点键，点击，
（9）机器人回到原点位置。
（10）在触摸屏中，找到运行模式键，点击
进行切换，切换运行模式为自动模式。
（11）在触摸屏中，找到运行速度的输入框，点击。
（12）输入数字20，点击确定键
（13）点击启动键，三轴直角坐标机器人开始运作，（14）先是运动到四号工具座的上方位置。
（15）接着向下运动至焊接式夹具的夹持位置，进行夹具的夹持。
（16）将焊接式夹具夹持后，向上运动，运动至前一个位置后，开始向前运动，运动至工件焊接起始位置的上方。
（17）接着向下运动，运动至工件焊接起始
（18）运动至工件的焊接结束位置。
位置，
（19）焊接完成后，将夹具重新放回四号工
（20）最后，机器人回到原点位置。
具座，
主题讨论
讨论问题
◆机器人专用工具的特点和应用领域？
◆专用式夹具完成焊接作业的步骤和方法？
小结
通过本任务的学习，我们掌握了机器人专用工具的特点和应用领域，学习了通过实训软件控制三轴直角坐标机器人及专用式夹具完成焊接作业的步骤和方法，为今后的学习和工作打下了基础。
谢谢观看。
