目录1 SNMP配置.........................................................................................................................................1-11.1 SNMP简介.........................................................................................................................................1-11.1.1 SNMP的工作机制...................................................................................................................1-11.1.2 SNMP的协议版本...................................................................................................................1-11.1.3 MIB简介..................................................................................................................................1-21.2 配置SNMP基本参数..........................................................................................................................1-21.3 配置SNMP日志.................................................................................................................................1-41.3.1 SNMP日志介绍.......................................................................................................................1-41.3.2 开启SNMP日志功能...............................................................................................................1-41.4 配置SNMP Trap................................................................................................................................1-51.4.1 开启Trap功能..........................................................................................................................1-51.4.2 配置Trap报文发送参数...........................................................................................................1-61.5 SNMP显示和维护..............................................................................................................................1-71.6 SNMP v1/v2c典型配置举例...............................................................................................................1-81.7 SNMP v3典型配置举例....................................................................................................................1-91.8 SNMP日志典型配置举例.................................................................................................................1-102 MIB风格配置......................................................................................................................................2-12.1 设置MIB风格.....................................................................................................................................2-12.2 MIB显示和维护..................................................................................................................................2-11 SNMP配置1.1 SNMP简介SNMP（Simple Network Management Protocol，简单网络管理协议）是网络中管理设备和被管理设备之间的通信规则，它定义了一系列消息、方法和语法，用于实现管理设备对被管理设备的访问和管理。
SNMP服务的安装与配置及测试第一步：安装SNMP服务1.控制面板–网络连接进入以下界面：图1、网络连接2.高级–可选网络组件进入以下界面图2、可选的网络组件向导3.对管理和监视工具打钩，单击下一步，并且选择插入目录，如下所示：图3、SNMP服务安装4.单击确定后安装SNMP组件完成。
第二步：配置SNMP服务1.控制面板–管理工具进入如下界面：图4、“管理工具”窗口2.单击“服务”进入以下界面并选择“SNMP Service”：图5、“服务”窗口3.在其中找到SNMP Service,双击打开”SNMP Service 的属性”对话框来配置服务的相关属性。
在常规选项页中配置服务的启动方式，配置为自动启动。
图6、配置服务的启动方式4.进行“代理”选项卡配置：图7、“代理”选项卡说明：如图7所示，其中的联系人、位置、服务范围内比我对应系统中的3个对象sysContanct、sysLocation、sysServices。
✓联系人：管理员的名字和联系信息✓位置：设备的位置信息，比如地址、建筑的名称编号、楼层、房间号等。
✓物理：计算机管理物理设备、硬盘分区。
应用程序：计算机使用应用程序在TCP/IP protocols 协议辅助下发送数据，本服务应该总是允许的。
✓数据连接和子网：计算机管理网桥。
✓Internet：计算机作为路由器工作。
✓端对端：计算机作为IP 主机工作，本服务应该总是被允许。
5.进行“陷进”配置。
图8、“陷进”选项卡说明：需要配置的内容包括团体名称和陷进目标。
6.进行“安全”配置。
图9、“安全”选项卡至此，SNMP配置完成。
第三步：SNMP服务的测试1.利用w indows 提供的简单s nmp 工具进行命令行界面下的S NMP测试，2.Snmputil 是一个命令行下的读取代理信息的软件，使用语法如下：●语法1：snmputil [get|getnext|walk] agent communityoid[oid ...]●语法2：snmputil trap其中语法1用来从代理处读取各种管理信息，有g et、getnext、walk 三种功能供选择，agent 代表代理站的I P 地址，community 是读取的团体名称，oid 是想读取的对象标识符。
实验1网络配置与网络管理软件SNMPc的使用一. 实验项目：网络实验环境的搭建，网络管理软件的安装、配置和基本使用二. 实验内容：1. 构建简单实验网络，并启用各网络设备的SNMP功能；2. 网络管理软件SNMPc的安装与配置；3. 学习SNMPc的主要管理功能，掌握软件系统的基本操作。
三. 实验目的：1. 使学生掌握典型网络管理软件SNMPc的安装、配置和基本使用技能。
2. 掌握网络设备管理的基本参数配置。
3. 通过实际操作，加深对课堂上SNMP协议理论知识的理解。
四. 实验设备及环境：1. Huawei 3Com Quidway R2621路由器：1台；2. Cisco 2950网络交换机：1台；3. 计算机：2台；4. 直通双绞线2根，交叉双绞线1根，串口配置线1根；5. 网络管理软件：SNMPc7。
五. 学生分组情况：每组6人。
六. 实验步骤及要求：1. 构建实验的网络环境参照下图构建实验的网络环境。
注意：同层次设备用交叉线相连(但现在很多设备带自动翻转功能，直连也可)，如交换机与交换机，计算机与计算机，计算机与路由器(可看作专用计算机)；而路由器和交换机、交换机和计算机用直通线相连。
交换机以太网口1:以太网口0: IP 地址)192.0.0.3/24网关:192.0.0.1图4 实验网络拓扑结构 2. 配置各设备的网络参数并启用其网管功能：为了配置路由器或交换机，用串口线将计算机的COM 串行接口与路由器或交换机的Console 控制口相连，然后在计算机中运行超级终端进行参数设置(端口设置需还原为默认值)。
(1) 配置Cisco 2950交换机1、配置IP 地址两层交换机在数据链路层转发数据时是不需要IP 地址的，但为了使交换机要能够被网管，也可给它标识一个管理IP 地址。
默认情况下CISCO 交换机的VLAN 1为管理VLAN ，为该管理VLAN 配上IP 地址，交换机就可以被网管了。

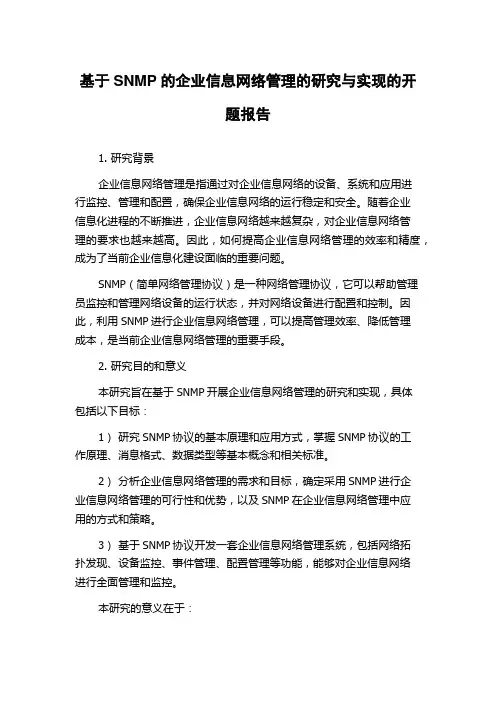

基于SNMP的企业信息网络管理的研究与实现的开题报告1. 研究背景企业信息网络管理是指通过对企业信息网络的设备、系统和应用进行监控、管理和配置，确保企业信息网络的运行稳定和安全。
随着企业信息化进程的不断推进，企业信息网络越来越复杂，对企业信息网络管理的要求也越来越高。
因此，如何提高企业信息网络管理的效率和精度，成为了当前企业信息化建设面临的重要问题。
SNMP（简单网络管理协议）是一种网络管理协议，它可以帮助管理员监控和管理网络设备的运行状态，并对网络设备进行配置和控制。
因此，利用SNMP进行企业信息网络管理，可以提高管理效率、降低管理成本，是当前企业信息网络管理的重要手段。
2. 研究目的和意义本研究旨在基于SNMP开展企业信息网络管理的研究和实现，具体包括以下目标：1）研究SNMP协议的基本原理和应用方式，掌握SNMP协议的工作原理、消息格式、数据类型等基本概念和相关标准。
2）分析企业信息网络管理的需求和目标，确定采用SNMP进行企业信息网络管理的可行性和优势，以及SNMP在企业信息网络管理中应用的方式和策略。
3）基于SNMP协议开发一套企业信息网络管理系统，包括网络拓扑发现、设备监控、事件管理、配置管理等功能，能够对企业信息网络进行全面管理和监控。
本研究的意义在于：1）探索基于SNMP进行企业信息网络管理的新模式和新思路，为企业信息化建设提供创新性的解决方案。
2）提高企业信息网络管理的效率和精度，降低管理成本和风险，增强企业信息化建设的可持续性和竞争力。
3）推动网络管理技术的发展和应用，促进信息化技术与管理的深度融合，为社会经济发展做出贡献。
3. 研究方法和步骤本研究采用文献调研、实践探究等方法，具体步骤如下：1）全面掌握SNMP协议的基本原理和应用方式，了解SNMP在网络管理中的应用实例和案例，分析其优缺点和局限。
2）利用SNMP协议开发一套基于WEB的企业信息网络管理系统，进行网络拓扑发现、设备监控、事件管理、配置管理等功能的实现和测试。
如何设置路由器SNMP在企业网络环境中，路由器是网络通信的关键设备，它们可以控制数据包流向、决策最佳路径、管理网络流量等。
但是，当网络规模不断扩大时，对路由器进行实时监控变得越来越困难。
这时候，SNMP （简单网络管理协议）就能发挥它的重要作用。
本文将介绍如何设置路由器SNMP以及如何使用SNMP监控路由器。
一、了解SNMP1.1 SNMP的概念和作用SNMP是一种用于网络管理的协议，它可以监控许多不同类型的设备，包括路由器、交换机、打印机、服务器等。
SNMP协议是标准协议，已经得到广泛应用。
SNMP的主要作用是收集、分析和管理网络设备的状态信息，并提供通知和警告，使得管理员可以及时诊断和解决问题。
1.2 SNMP的工作原理SNMP基于C/S架构，主要包括三个组件：管理系统、代理和管理信息库。
其中，管理系统是指用于监控设备的软件系统，代理是指嵌入设备中的软件程序，管理信息库是指代理存储设备状态信息的数据库。
当管理系统需要获取设备状态信息时，它会向代理发送请求。
代理会根据请求从管理信息库中检索相应信息，并将信息返回给管理系统。
当代理监测到设备状态异常时，它会向管理系统发送通知或警报。
二、设置路由器SNMP2.1 收集路由器信息在设置路由器SNMP之前，需要先收集路由器信息。
可以通过以下命令在路由器上收集信息：show version # 显示路由器版本信息show running-config # 显示当前路由器配置信息show snmp # 显示SNMP配置信息此外，可以在路由器的官方网站上找到SNMP相关的文档和配置指南。
2.2 配置SNMP配置路由器SNMP需要设置SNMP版本、SNMP团体字符串和SNMP管理系统IP地址。
SNMP版本可以设置为SNMPv2c或SNMPv3。
SNMP团体字符串是一种安全特性，用于确保只有获得该字符串的SNMP管理系统才能访问设备。
SNMP管理系统IP地址是指用于获取设备状态信息的计算机的IP地址。
基于SNMP的通用网络管理平台摘要：网络管理平台一般由协议通信软件包、MIB编译器、网络管理应用编程接口和图形化的用户界面组成，它是管理器的功能基础。
本文介绍了SNMP的概念及框架结构,包括SNMP 、SMI、MIB、报文等内容,还介绍了如何在Windows环境下用VC++6.0制作实现基于SNMP的通用网络管理平台。
关键字：简单网络管理协议(SNMP)；管理信息库(MIB)；网络管理平台Abstract: network management platform for the general agreement by the communications package, MIB compiler, network management application programming interface and graphical user interface component, which is based on management's function.This article introduces the concept of the SNMP and frame structure, including SNMP, SMI, MIB, text, and so on, also gave a briefing on how the Windows environment with VC + +6.0 production of generic SNMP-based network management platform.Keyword: SNMP (SNMP); MIB (MIB); network management platform目录第一章绪论 (3)1.2网络管理的功能 (3)第二章简单网络管理协议(SNMP) (5)2. 1 SNMP的由来 (5)2. 2 Internet的管理控制框架 (6)2.3对象实例的识别与提取 (7)2.4表格访问 (8)2.5 SNMP的定义 (8)2.6 简单网络管理协议SNMP (12)2.6.1 SNMP消息 (12)2.6.2管理信息库 (14)第三章SNMP的管理信息库(MIB) (17)3.1 ASN. 1描述文法 (17)3.2管理信息库(MIB)及其体系结构 (19)3.2.1 MIB库的核心位置 (20)3.2.2 MIB库结构 (21)第四章局域网络管理平台(FNMS)设计方案 (24)4. 1软件结构 (24)4.3软件系统的主要组成模块 (26)4.4各功能模块的基本流程 (27)4.4.1查询与老首 (27)4.4.2自陷 (33)4.4.3网络拓扑结构自动搜索 (35)第五章关键技术及其实现途径 (40)5.1建立Socket连接 (40)总结 (46)参考文献 (47)致谢 (48)第一章绪论上个世纪中叶，计算机与通讯技术的结合产生了影响人类历史的计算机网络，人类从此进入了以网络为中心的时代。
基于SNMP协议的分布式统一网管系统批量配置网络设备参数的设计和实现一、引言随着网络规模的不断扩大和网络设备种类的不断增多，网络管理人员面临的挑战也越来越大。
在大型网络中，可能拥有数十台甚至上百台不同品牌、不同型号的网络设备，需要进行统一的管理和配置。
基于SNMP协议的分布式统一网管系统是一种常见的网络管理工具，它可以实现对各种厂家的网络设备进行统一管理、监控和配置，提高了网络管理的效率和便利性。
本文将介绍基于SNMP协议的分布式统一网管系统中批量配置网络设备参数的设计和实现方法。
二、基于SNMP协议的分布式统一网管系统简介SNMP（Simple Network Management Protocol）是一种网络管理协议，它定义了网络中设备之间进行管理和监控的标准化方式，可以通过SNMP协议实现对网络设备的各种操作，如获取设备状态、配置设备参数等。
基于SNMP协议的分布式统一网管系统通常由多个管理服务器、代理设备和被管理设备组成，可以实现对整个网络环境进行统一管理。
基于SNMP协议的分布式统一网管系统通常包括以下几个主要组件：1. 管理服务器：负责接收和处理网络设备发送的SNMP消息，并对网络设备进行配置、监控和管理。
2. 代理设备：负责代理网络设备向管理服务器发送SNMP消息，并执行管理服务器下发的命令，实现对网络设备的管理和监控。
3. 被管理设备：指实际的网络设备，包括路由器、交换机、防火墙等。
这些设备通过SNMP协议与代理设备通信，向代理设备发送设备信息，并接收代理设备下发的命令。
基于SNMP协议的分布式统一网管系统可以实现对网络设备的实时监控、性能分析和故障诊断，同时还可以通过SNMP协议实现对网络设备的配置，包括批量配置网络设备参数等。
三、批量配置网络设备参数的需求分析在实际网络管理中，经常需要对大量的网络设备进行相同或类似的配置操作，例如对某个业务的所有交换机进行VLAN配置、对所有路由器进行ACL配置等。
华为交换机配置snmp、华为交换机开启snmp、华为snmp配置实例、华为交换机查看snmp的⽅有时候我们处于某种⽹络管理的需要，需要打开交换机的snmp功能。
如何开启呢？，本⽂以华为交换机为例加以说明：1、通过telnet登录交换机或者去机房插console线配置交换机的读团体名和写团体名为“public”snmp-agent snmp-agent community read public /设置读团体名:public/ snmp-agent community write private /设置写团体名:private/2、配置SNMP版本（all是所有版本）snmp-agent sys-info version all snmp-agent sys-info contact MR.LI-tel:8002 /设置联系⽅式/ snmp-agent sys-info location 3rd-flood /设置设备位置/3、snmp-agent target-host trap address udp-domain 172.16.149.253 params securityname public/允许向⽹管⼯作站（NMS）192.168.1.1发送Trap报⽂，使⽤的团体名为public/⾄此，我们就设置完成了。
那么，如何关闭snmp功能呢？可以通过以下步骤：1.启动SNMP-agent服务snmp-agent undo snmp-agent2.设置"public"团体名具有只读权限snmp-agent community read public undo snmp-agent community read public3.设置"private"团体名具有读写权限snmp-agent community write private undo snmp-agent community write private4.设置管理员的联系⽅式（联系⽅式改成⾃⼰的）snmp-agent sys-info contact MRZHANG.133333333333 undo snmp-agent sys-info contact MRZHANG.13333333333355.设置安全⽹关（⽹络设备）具体位置;//(位置改成⾃⼰的)snmp-agent sys-info location HWBJ undo snmp-agent sys-info location HWBJ6.SNMP的版本⽀持snmp-agent sys-info version v1 v3 （默认只⽀持V3，这⾥可以选择同时⽀持V1和V3) undo snmp-agent sys-info version v1 v37.192.168.0.1(TRAP报⽂的⽬的地址，也就是NMS计算机IP，就是装PRTG的那台) “161” TRAP报⽂的通信端⼝号；使⽤的团体名为"public" ；//（IP改成⾃⼰的，端⼝号不需要换）snmp-agent target-host trap address udp-domain 192.168.0.1 udp-port 161 params securityname public undo snmp-agent target-host 192.168.0.1 securityname public交换机的SNMP协议开启之后，你就可以通过简单⽹管协议对交换机进⾏远程设置了。
基于SNMP的网络管理系统设计与实现一、前言随着互联网的迅猛发展，网络环境越来越复杂，各种网络设备数量逐渐增加，网络管理变得越来越重要和复杂化。
网络管理系统是一种对网络资源进行有效管理、监控和配置的软件系统，其中的SNMP技术作为网络管理的核心技术之一，可以帮助网络管理员快速定位问题、诊断故障和优化网络性能。
因此，本文将重点讨论基于SNMP的网络管理系统的设计与实现。
二、SNMP概述简单网络管理协议SNMP(Simple Network Management Protocol)是一种基于UDP/IP协议的网络管理协议，是用于管理和监控网络设备、系统和应用程序的标准协议之一。
SNMP不仅可以监控网络中的各种设备，并可以设置参数、诊断问题和管理配置。
基于SNMP的网络管理系统通过从网络设备获取管理信息，实现对网络设备的真正管理。
SNMP的功能主要包括：采集、分析、管理和控制，其中最重要的功能就是数据采集，它可以通过SNMP管理器或SNMP代理机器(MIB)来收集网络设备信息，并将数据发送到SNMP管理器，然后管理器对此数据进行分析，判断网络设备的状态，通过控制命令改变网络设置，实现对设备的实时监控和管理。
三、基于SNMP的网络管理系统设计1. 系统架构基于SNMP的网络管理系统通常由网络管理器和网络代理两个部分组成。
其中，网络管理器是一个处理信息的中心，负责整个网络的监控和管理，而网络代理则是一个代表网络设备回答管理器的请求的代理设备。
网络管理器和网络代理之间的交互主要是通过SNMP协议完成的。
2. 系统模块介绍(1) SNMP管理器：SNMP管理器是负责管理网络设备的终端应用程序。
它能够与任何支持 SNMP 标准的设备相互通信，并可以发送和接收 SNMP 消息。
SNMP管理器负责实现网络设备的监视、发现、配置和性能管理等。
(2) 网络代理：网络代理一般是一些具有 SNMP 协议实现的设备，负责向管理器报告代理管理的资源和属性，并产生 SNMPOPTRAP。
华北电力大学实验报告实验名称基于SNMP的网络管理软件的配置与使用课程名称网络管理专业班级：学生姓名：学号：成绩：指导教师：实验日期：（一）基于SNMP的网络管理软件的配置与使用一、实验目的1.熟悉路由器和交换机并掌握路由器和交换机的基本配置方法和配置命令。
2.练习构建一个由四个路由器和四台主机构成的网络。
3.操作SiteView NNM管理系统，掌握如何添加网元，构建管理系统，并每一个可被管理的设备进行操作。
4.掌握网络管理软件的使用方法，实现对网络的拓扑发现实时监控，告警设置：1).应用Siteview软件进行拓扑发现。
通过自动和手动两种方式实现。
2).基于SNMP的实时监控。
对设备，链路，端口等进行相应的监控。
3).进行告警设置（告警方式）。
通过对不同设备，条件等进行告警设置。
二、实验环境计算机4台、路由器4台、交换机4台、SiteView NNM网络管理软件系统。
三、实验原理网络设备只有配置了SNMP协议以后，才能够通过SNMP进行监控和管理，因此，使用网络管理软件之前，需要对所有设备进行配置。
主要包括：1）主机SNMP配置；2）路由器SNMP配置；3）交换机SNMP配置。
四、实验步骤：1、局域网的实现与配置：网络拓扑图：路由配置：1）IP分配：四台PC的本地连接2的IP分别为：PC1：222.1.3.5 PC2：222.1.2.5PC3：222.1.1.5 PC4：222.1.4.5本地连接1 IP:PC51：192.168.1.21 PC52：192.168.1.22 PC53：192.168.1.23 PC54：192.168.1.242)地址分配：路由器R1 S2端地址：222.1.6.1路由器R1 S3端地址：222.1.7.1路由器R1与路由器R2间的地址：222.1.6.0路由器R1与两层交换机1间接口G1 地址：222.1.3.1 路由器R2 S2端地址：222.1.6.2路由器R2 S3端地址：222.1.5.1路由器R2与路由器R3间的地址：222.1.5.0路由器R2与两层交换机2间的地址:222.1.2.1路由器R3 S2端地址：222.1.5.2路由器R3 S3端地址：222.1.8.1路由器R3与路由器R4间的地址：222.1.8.0路由器R3与两层交换机2间的地址：222.1.1.1路由器R4 S2端地址：222.1.8.2路由器R4 S3端地址：222.1.7.2路由器R4与路由器R1间的地址：222.1.7.0路由器R4与交换机间的地址：222.1.4.1PC1地址：222.1.3.5 网关：222.1.3.2PC2地址：222.1.2.5 网关：222.1.2.2PC3地址：222.1.1.5 网关：222.1.1.2PC4地址：222.1.4.5 网关：222.1.4.23)路由器的配置路由器R1的配置（代码）：R1 (config)# interface S 2/0R1(config-if)# ip address 222.1.6.1 255.255.255.0 R1(config-if)#exitR1(config)# interface S 3/0R1(config-if)# ip address 222.1.7.1 255.255.255.0 R1(config-if)#exitR1(config)# interface gi 0/1R1(config-if)# ip address 222.1.3.1 255.255.255.0 R1(config-if)#exitR1(config)# router ripR1(config-router)#network 222.1.6.0R1(config-router)#network 222.1.7.0R1(config-router)#network 222.1.3.0R1(config-router)#end路由器R2的配置（代码）：R2 (config)# interface S 2/0R2(config-if)# ip address 222.1.6.2 255.255.255.0 R2(config-if)#exitR2(config)# interface S 3/0R2(config-if)# ip address 222.1.5.1 255.255.255.0 R2(config-if)#exitR2(config)# interface gi 0/1R2(config-if)# ip address 222.1.2.1 255.255.255.0 R2(config-if)#exitR2(config)# router ripR2(config-router)#network 222.1.6.0R2(config-router)#network 222.1.5.0R2(config-router)#network 222.1.2.0R2(config-router)#end路由器R3的配置（代码）：R3 (config)# interface S 2/0R3(config-if)# ip address 222.1.5.2 255.255.255.0 R3(config-if)#exitR3(config)# interface S 3/0R3(config-if)# ip address 222.1.8.1 255.255.255.0 R3(config-if)#exitR3(config)# interface gi 0/1R3(config-if)# ip address 222.1.1.1 255.255.255.0 R3(config-if)#exitR3(config)# router ripR3(config-router)#network 222.1.5.0R3(config-router)#network 222.1.8.0R3(config-router)#network 222.1.1.0R3(config-router)#end路由器R4的配置（代码）：R4 (config)# interface S 2/0R4(config-if)# ip address 222.1.8.2 255.255.255.0R4(config-if)#exitR4(config)# interface S 3/0R4(config-if)# ip address 222.1.7.2 255.255.255.0R4(config-if)#exitR4(config)# interface gi 0/1R4(config-if)# ip address 222.1.4.1 255.255.255.0R4(config-if)#exitR4(config)# router ripR4(config-router)#network 222.1.8.0R4(config-router)#network 222.1.7.0R4(config-router)#network 222.1.4.0R4(config-router)#end交换机配置：R1交换机的配置（代码）：Ruijie<config>#interface vlan1Ruijie<config-if-VLAN 1 >#ip address 222.1.3.2 255.255.255.0 Ruijie<config-if-VLAN 1 >#exitR2交换机的配置（代码）：Ruijie<config>#interface vlan1Ruijie<config-if-VLAN 1 >#ip address 222.1.2.2 255.255.255.0 Ruijie<config-if-VLAN 1 >#exitR3交换机的配置（代码）：Ruijie<config>#interface vlan1Ruijie<config-if-VLAN 1 >#ip address 222.1.1.2 255.255.255.0Ruijie<config-if-VLAN 1 >#exitR4交换机的配置（代码）：Ruijie<config>#interface vlan1Ruijie<config-if-VLAN 1 >#ip address 222.1.4.2 255.255.255.0Ruijie<config-if-VLAN 1 >#exit在网络配置好之后，通过ping命令来查看网络是否连通，测试网络的连通性。
测试结果：由图可知：本机到其他机子的网络已全部连通，局域网构建完成。
2、主机SNMP配置设置管理者（Manager）和代理者（Agent）的动态分布式处SNMP服务控制面板－管理工具－服务，实时性好。
它所具有的图形化界面，各种生动形象而又简单的图形操作。
(如图所示)控制面板－管理工具3、路由器交换机SNMP配置Router>enableRouter# configure terminalRouter(config)# snmp-server community public roRouter(config)# snmp-server community private rwRouter(config)# snmp-server enable trapRouter(config)# snmp-server host 222.1.3.5 rw4、SiteView NNM的安装与使用：（1）拓扑图管理，扫描网络。
（2）IP资源管理，端口连接设备，IP网段分配统计。
（3）设备管理，添加连线，全网设备统计。
（4）监测报表，端口分析，多端口对比分析，（5）告警设置。
扫描网络：设置扫描参数，搜索深度为2，并行线程数为100，重试次数为1，超时时间为200毫秒。
设置扫描范围，添加允许的地址范围为222.1.0.0~222.1.9.0。
结果如下图所示：设备端口状态实时分析：端口分析：多端口对比分析：端口月报表：告警设置：五、实验总结：本次实验比较复杂，先要设计好网络拓扑图，配置好路由交换机器，然后编写代码分配地址，构成局域网，在网络连通的情况下配置SNMP。
整个过程耗时较长，在实验过程中也遇到了一些困难，但在同学与老师的帮助下，最终实现了网络的合理分配。
通过本次实验，让我对网管软件有了一个新的认识，能让在课堂上学到的东西在实际生活中体现出来，使课本知识得到了实际化，同时在实验过程中也学到了许多课本上没有的东西，使我感触颇深。
