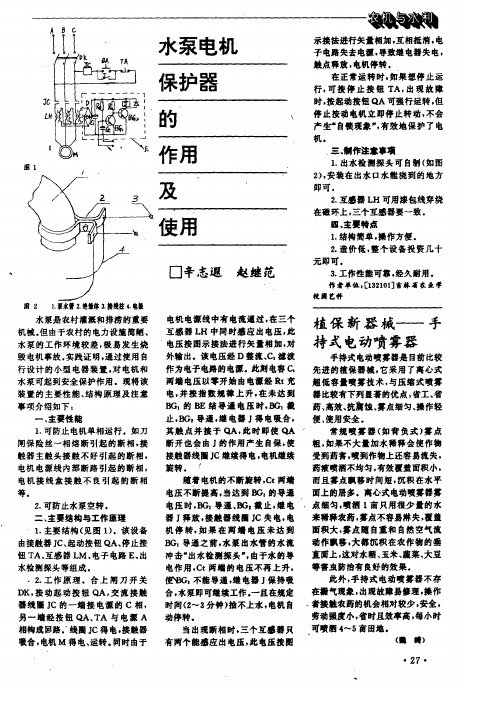

水泵电机保护器

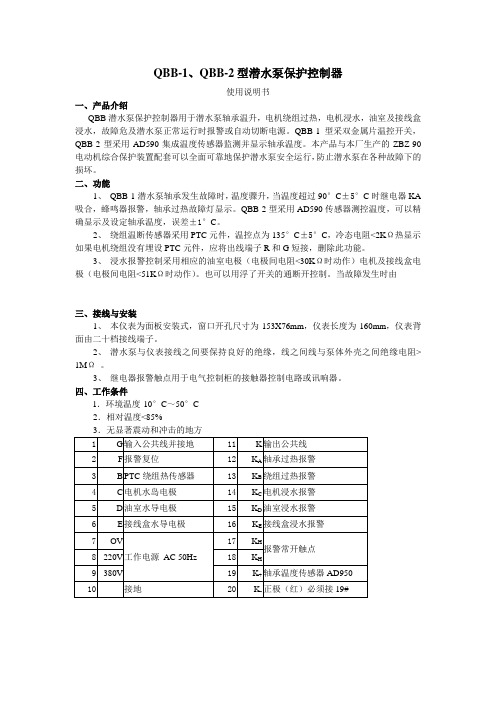

QBB-1、QBB-2型潜水泵保护控制器
使用说明书
一、产品介绍
QBB潜水泵保护控制器用于潜水泵轴承温升，电机绕组过热，电机浸水，油室及接线盒浸水，故障危及潜水泵正常运行时报警或自动切断电源。

QBB-1型采双金属片温控开关，QBB-2型采用AD590集成温度传感器监测并显示轴承温度。

本产品与本厂生产的ZBZ-90电动机综合保护装置配套可以全面可靠地保护潜水泵安全运行，防止潜水泵在各种故障下的损坏。

二、功能
1、QBB-1潜水泵轴承发生故障时，温度骤升，当温度超过90°C±5°C时继电器KA 吸合，蜂鸣器报警，轴承过热故障灯显示。

QBB-2型采用AD590传感器测控温度，可以精确显示及设定轴承温度，误差±1°C。

2、绕组温断传感器采用PTC元件，温控点为135°C±5°C，冷态电阻<2KΩ热显示如果电机绕组没有埋设PTC元件，应将出线端子R和G短接，删除此功能。

3、浸水报警控制采用相应的油室电极（电极间电阻<30KΩ时动作）电机及接线盒电极（电极间电阻<51KΩ时动作）。

也可以用浮了开关的通断开控制。

当故障发生时由
三、接线与安装
1、本仪表为面板安装式，窗口开孔尺寸为153X76mm，仪表长度为160mm，仪表背面由二十档接线端子。

2、潜水泵与仪表接线之间要保持良好的绝缘，线之间线与泵体外壳之间绝缘电阻> 1MΩ。

3、继电器报警触点用于电气控制柜的接触器控制电路或讯响器。

四、工作条件
1．环境温度-10°C～50°C
2．相对温度<85%。

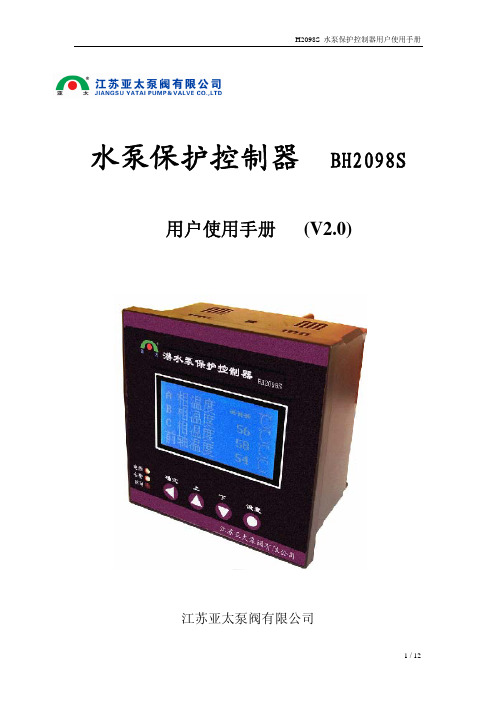

水泵保护控制器 BH2098S 用户使用手册(V2.0)江苏亚太泵阀有限公司目录一、产品概述 (3)二、主要技术特性 (4)三、控制逻辑 (4)四、面板指示及按键功能 (5)五、接线示意图 (6)六、操作说明 (7)6.1、按键说明： (7)6.2、监控查询状态 (7)6.3、一级参数设定： (8)6.4、二级参数设定 (10)七、通讯规约 (11)7.1、通信 (11)7.2 附录：数据和寄存器地址 (12)一、产品概述BH2098S型水泵保护控制器是专门用于监测大型水泵电动机绕组、电动机轴承温度及电机、油室、接线盒是否进水的一种在线监测仪器。

该仪器通过埋设于水泵电动机内的热电阻（PT100）传感器，测量电动机绕组和轴承当前的温度。

另外通过埋设于水泵电动机内的油室电极、电机进水开关和接线盒进水开关，测得油室、电机、接线盒当前是否进水。

该仪器具有以下特点：z高精度实时测量温度、开关量等8个参数z温度等参数的越限报警、越限跳闸z采用最新型的功能更强，集成度更高的内部控制芯片作为控制核心z全速、非侵入式的在线系统调试接口z可编程设定功能z RS485网络连接，支持ModBus规约z指示灯工作状态：越限告警、越限跳闸、电源指示仪器检测水泵当前状态，并给出相应的告警和跳闸信号指示与开关量输出。

告警、跳闸信号输出延时0-10秒可调。

产品支持RS485串行接口，ModBus协议。

温度值可以现场校正与和修正，校正温度系数0—2.55可调，修正范围±7℃。

仪器采用标准的ModBus通讯规约，被广泛作为系统集成的标准。

可与多个国际著名品牌的可编程顺序控制器（PLC）或第三方具有ModBus兼容的监控系统之间进行信息和数据的有效传递。

仪器具有故障保持功能，泵累计运行时间统计和故障记录和调阅功能。

BH2098S产品为保障潜水泵安全可靠运行，防止潜水泵损坏引发机毁停产事故提供了一个十分有效的监测手段。

二、主要技术特性测量范围：0℃～200℃测量精度： ±1℃使用环境: 温度：-20℃～60℃ 湿度：≤95%RH存贮环境： 温度：-30℃～90℃ 湿度：≤95%RH工作电源： AC220V外形尺寸： 120×120×80（mm）开 孔： 112×112(mm)嵌入式安装输出接点： AC220V/5A（告警输出一常开或一常闭，跳闸输出一常开或一常闭）通讯接口： RS485串行接口，ModBus协议，通讯波特率9600三、控制逻辑1、当前温度值小于0时，液晶屏对应显示“<0℃”。

一、概述JES即“电机综合保护器”。

主要应用于：风机、水泵、电动机等负载的控制与保护， JES具有：过载、过流、欠压、过压、欠流、短路、缺相、漏电、相位等综合功能于一身。

JES符合的标准：IEC60947—6—2：(2002)《低压开关设备和控制设备第6部分多功能电器第2节控制保护开关电器》和GB14048.9—1998《低压开关设备和控制设备多功能电器：控制保护开关电器》（等同采用IEC60947—6—2）。

二、结构用途JES系列产品采用模块化的单一产品结构型式,集成了传统的断路器（熔断器）、接触器、过载（或过流、断相）保护继电器、起动器、隔离器等的主要功能,具有远距离自动控制和就地直接人力控制功能,具有面板指示及机电信号报警功能,具有过压欠压保护功能,具有断相缺相保护功能,具有协调配合的时间－电流保护特性（具有反时限、定时限和瞬时三段保护特性）。

根据需要选配功能模块或附件,即可实现对各类电动机负载、配电负载的控制与保护。

JES系列产品主要用于交流50Hz(60Hz)、额定电压至690V、额定电流自3A至100A、可调工作电流自0.12A至100A的电力系统中接通、承载和分断正常条件（包括规定的过载条件）下的电流,且能够接通、承载并分断规定的非正常条件（如短路）下的电流。

从其结构和功能上来说,JES系列产品已不再是接触器、或断路器、或热继电器等单个产品,而是一套控制保护系统。

它的出现从根本上解决了传统的采用分立元器件（通常是断路器或熔断器＋接触器＋过载继电器）由于选择不合理而引起的控制和保护配合不合理的种种问题,特别是克服了由于采用不同考核标准的电器产品之间组合在一起时,保护特性与控制特性配合不协调的现象,极大地提高了控制与保护系统的运行可靠性和连续运行性能。

JES系列产品是断路器、接触器、热继电器、熔断器等低压电器的最佳替代产品。

三、产品功能◇特大短路瞬时保护：保护电流与开关主体额定电流有关,其整定电流为20In±20％、动作时间t4≤2～3ms◇短路瞬时保护：保护电流与电子脱扣器额定工作电流有关,其整定电流为16In±15％、动作时间t3≤0.1ms◇短路短延时或定时限保护：保护电流与电子脱扣器额定工作电流有关,其整定电流面板上可调（6～12Ir1）±15％（电动机保护）、（3～6Ir1）±10％（配电保护）、延时动作整定时间t2＝0.2s◇过载长延时保护：保护电流与电子脱扣器额定工作电流有关,其整定电流Ir1面板可调0.4～1Ie,反时限特性为I2T=(1.5Ir1)2t1, t1为长延时电流1.5Ir1时的整定时间,配电用t1＝64s,电动机用t1＝128s ◇缺相、断相保护：动作整定时间为2s◇三相不平衡保护：任意二相电流相差超过50％,动作整定时间为2s◇过压保护：三相470±10V,动作整定时间5s◇欠压保护：三相270±10V,动作整定时间5s◇启动延时：短路短延时或定时限不保护,整定时间为2s◇消防接口：直流24V消防接口输出（可选）◇漏电保护：剩余电流根据客户要求定制,动作时间≤0.1s（延时型为0.3s）（可选）◇预报警功能：电流可调◇在线编程功能◇故障指示◇试验功能四、正常工作条件■ 周围空气温度△上限值不超过+40℃△下限值不低于-5℃△日平均值不超过+35℃△当周围空气温度超出以上范围，用户可与我公司协商■安装地点的海拔高度不超过2000米■大气条件：大气相对湿度在周围空气温度+40℃时不超过50%；在较低温度下可以有较高的相对湿度。

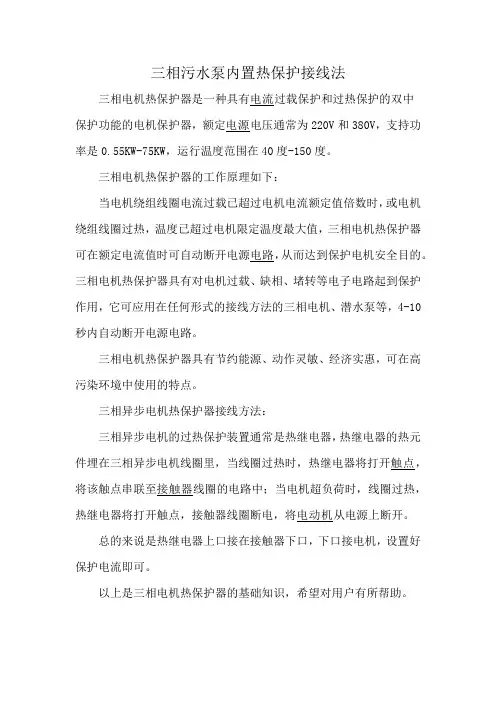

三相污水泵内置热保护接线法220V和380V，支持功率是0.55KW-75KW，运行温度范围在40度-150度。

三相电机热保护器的工作原理如下：当电机绕组线圈电流过载已超过电机电流额定值倍数时，或电机绕组线圈过热，温度已超过电机限定温度最大值，三相电机热保护器从而达到保护电机安全目的。

三相电机热保护器具有对电机过载、缺相、堵转等电子电路起到保护作用，它可应用在任何形式的接线方法的三相电机、潜水泵等，4-10秒内自动断开电源电路。

三相电机热保护器具有节约能源、动作灵敏、经济实惠，可在高污染环境中使用的特点。

三相异步电机热保护器接线方法：三相异步电机的过热保护装置通常是热继电器，热继电器的热元总的来说是热继电器上口接在接触器下口，下口接电机，设置好保护电流即可。

以上是三相电机热保护器的基础知识，希望对用户有所帮助。

七根接线分别是 X、Y、Z 和U、V、W 另一根是接地线XU，YV，ZW为三相绕组的头与尾。

如果电机是星型接法直接将UVW接一起引出中性线N XYZ分别接三相即可。

污水泵属于离心泵范围，结构和原理和一般离心泵是一样的。

污水泵也有自身的结构特点，污水泵的扬程都不高，由于污水中杂物较多，叶轮的间隙比清水泵大。

污水泵容易产生的故障，和一专般离心泵也是相似的，因为抽污水，所以叶轮磨损较快。

污水泵采用的压水室最常见的是蜗壳，在内装式潜水泵中多选用径向导叶或流道式导叶。

蜗壳有螺旋型、环型和中介型三种。

螺旋形蜗壳基本上不用在污水泵中。

环形压水室由于结构简单制造方便在小型污水泵上采用的较多。

但由于中介型（半螺旋形）压水室的出现环形压水室的应用范围逐渐变小。

因中介型压水室兼具有螺旋的高效率性和环形压水室的高通透性。

已越来越受到制造厂家的关注。

~ GDH20(10)系列电动机保护器简介GDH 系列无功耗电动机保护器是我公司的专利产品。

该产品 95 年通过国家继电器质量监督检测中心型式试验及中国电机保护及控制委员会组织的国家级专家鉴定。

获得 10 项国家专利。

自投放市场以来，以工作可靠、使用方便、故障率低等优点而广泛应用于化工、机械、建材、冶金、轻工、纺织、运输等行业。

该产品得到良好反响，被用户誉为“保护神”。

我公司具有完善的生产工艺。

所用元器件都经过严格检验、筛选，产品 100 ％进行老化试验和系统检测，保证了产品质量的可靠性，使用户放心。

我公司的 GDH--20 系列电动机保护器于 2004 年 8 月在同行业中率先取行了中国质量认证中心（ CQC ）产品质量认证证书（证书号 QC04017011013 ），进一步说明我公司的产品具有完善的质量保证体系。

一、产品介绍我公司产品具有GDH-10、GDH-20、GDH-30三大系列。

GDH-10系列为早期产品，主要功能有缺相保护和过载保护。

GDH-20系列为第二代品，主要功能有缺相保护、过载保护、三相电流不平衡保护、缺相指示、过载指示。

手动复位功能的产品还具有动作指示。

另外在GDH-20产品的基础上根据用户的要求和应用情况又派生出一系列派生产品：派生系列 GDH-22 双触点保护器（1常开 1常闭输出）GDH-23 相序保护器（逆相保护）GDH-24 大穿孔保护器（穿线孔30X42mm）GDH-26 电压保护器GDH-20S 水泵专用保护器（有抽空保护功能）GDH-20SD 手动复位功能（增加了手动/自动复位功能，GDH-24系列都具备此功能）GDH － 23 系列保护器可用于缺相、相序保护。

它是采用锁相环相位控制技术，不同于普通的阻容移相方式，所以稳定可靠，不受电压、环境的影响。

GDH-30 系列全数显、智能化电机保护器，不仅具有缺相、过载、三相不平衡保护功能，还具有启动保护、堵转保护、欠电流保护、预报警等功能。

潜水泵综合保护器QBP-1K2商机面向地区：江苏 无锡市供求信息分类：能源/环保 水处理发布日期：2015年10月21日销售信息：供应 潜水泵综合保护器QBP-1K2QBP-1K2 潜水泵综合保护器简介：KL-Q系列产品是本公司针对小型潜污泵在给排水与排污方面的保护应用而研发与生产的系列产品。

主要应用于车库，地下室，酒店，洗手间等公共场所。

本系列产品性价比高，功能全，产品型号多，包括1K1（一控一）与 1K2（一控二）两种产主要规格。

QBP-1K2 潜水泵综合保护器工作原理：油室泄漏保护：在潜水电机油室内置入水份检测电极，在油室中如果出现有水份时电极出现信号跳变，控制器能检测到此信号的变化，而停止潜水电机运行并以故障指示。

电机超温保护：在潜水三相电机绕组每相上安装135℃的PTC热敏电阻，在任一相绕组出现温度上升到135℃±5时，电阻值出现跳变，控制器能检测到此信号的变化，而停止潜水电机运行并以故障指示。

电机过载保护：在潜水三相电机运行回路上每相线上串入相对应用电流的热继电器，一旦电流过大，热继电器会状态跳变，控制器能检测到此信号的变化，而停止潜水电机运行并以故障指示。

联系方式：南京科蓝水务工程设备有限公司网 址：淘宝店铺：/淘宝店铺：淘宝店铺：淘宝店铺：QQ：1469616927南京科蓝水务工程设备有限公司企业邮编：21000企业地址：广益路287号哥伦布广场5号楼901室联系电话：*************所属行业：机械设备公司传真：公司所在地：江苏 无锡市公司网站：/企业类型：私营/民营电子邮件：*************联系人：郭先生企业全称：南京科蓝水务工程设备有限公司南京科蓝水务工程设备有限公司于1982年成立，现下设南京康吉森科技有限公司与无锡康吉森研发中心，是集研发、生产、销售与服务为一体的企业。

企业主要经营水泵控制柜，水泵综合保护器，电气控制柜，配电柜，污水处理项目，工业组网，低压电气，控制柜，水泵保护器，恒压供水等。

电机综合保护器随着现代工业的发展，电机在各个领域的应用越来越广泛。

为了确保电机的正常运行和延长其使用寿命，电机综合保护器逐渐成为工程师们的首选。

本文将介绍电机综合保护器的作用、原理、类型和应用。

一、作用电机综合保护器作为一种重要的保护设备，可以监测电机的运行状态并及时采取相应的保护措施，从而保护电机免受损坏。

其主要作用如下：1. 过载保护：电机综合保护器可以监测电机的负载情况，当负载超过额定值时，及时切断电源，避免电机过载运行导致损坏。

2. 过电流保护：电机综合保护器还可以监测电机的电流情况，当电流超过额定值时，自动切断电源，防止电机过电流运行引起故障。

3. 过压保护：电机综合保护器能够监测电压的变化情况，当电压超过额定值时，自动切断电源，避免电机因过压而损坏。

4. 缺相保护：电机综合保护器可以监测电机的相序情况，当发现缺相时，及时切断电源，以防止电机运行时因缺相而发生故障。

5. 温度保护：电机综合保护器可以监测电机的温度情况，当温度超过设定的限值时，自动切断电源，预防电机因过热而出现问题。

二、原理电机综合保护器的工作原理主要基于电流、电压和温度的监测。

当电机发生异常情况时，保护器将通过内部的传感器感知到相应的参数变化，并根据预设的保护条件进行判断和控制。

根据不同的保护条件，电机综合保护器可以采取不同的保护措施，比如切断电源，发出警报信号等。

三、类型根据不同的应用场景和保护需求，电机综合保护器可以分为多种类型，常见的有以下几种：1. 压缩机保护器：用于压缩机系统中，可以实现过载保护、过压保护、低压保护等功能。

2. 水泵保护器：用于水泵系统中，可以实现过载保护、过压保护、缺水保护等功能。

3. 风机保护器：用于风机系统中，可以实现过载保护、过压保护、断相保护等功能。

4. 电动机保护器：用于各种电动机系统中，可以实现过载保护、过压保护、过温保护等功能。

四、应用电机综合保护器广泛应用于各种工业领域，以下是一些常见的应用场景：1. 工厂生产线：在工厂生产线上，电机综合保护器可以实时监测生产设备中电机的运行状态，保护电机免受过载、过电流等损坏。
