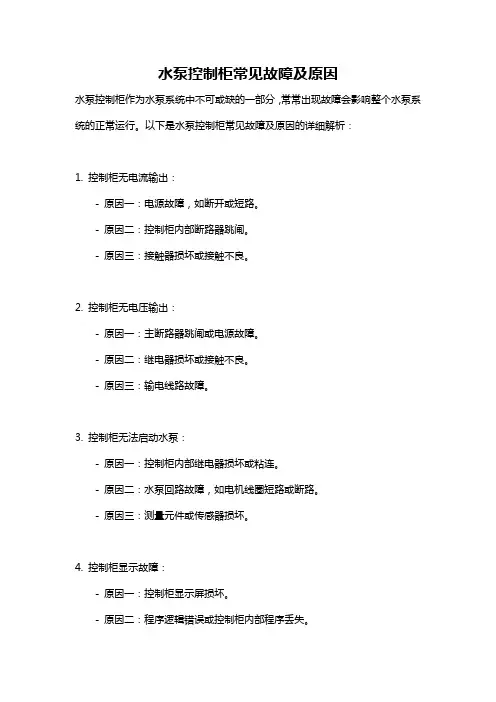

水泵控制柜常见故障及原因水泵控制柜作为水泵系统中不可或缺的一部分，常常出现故障会影响整个水泵系统的正常运行。

以下是水泵控制柜常见故障及原因的详细解析：1. 控制柜无电流输出：- 原因一：电源故障，如断开或短路。

- 原因二：控制柜内部断路器跳闸。

- 原因三：接触器损坏或接触不良。

2. 控制柜无电压输出：- 原因一：主断路器跳闸或电源故障。

- 原因二：继电器损坏或接触不良。

- 原因三：输电线路故障。

3. 控制柜无法启动水泵：- 原因一：控制柜内部继电器损坏或粘连。

- 原因二：水泵回路故障，如电机线圈短路或断路。

- 原因三：测量元件或传感器损坏。

4. 控制柜显示故障：- 原因一：控制柜显示屏损坏。

- 原因二：程序逻辑错误或控制柜内部程序丢失。

- 原因三：运算器或处理器故障。

5. 控制柜过热：- 原因一：控制柜通风不良。

- 原因二：控制柜内部元器件过载。

- 原因三：工作环境温度过高。

6. 控制柜按钮失灵：- 原因一：按钮接触不良。

- 原因二：按钮损坏或磨损。

- 原因三：按钮线路故障。

7. 控制柜继电器持续吸合或松开：- 原因一：控制柜内部继电器故障。

- 原因二：继电器外部线路松动或接触不良。

- 原因三：继电器线圈过热或短路。

8. 控制柜报警：- 原因一：流量过大或过小。

- 原因二：水压过高或过低。

- 原因三：水泵过载或欠载。

9. 控制柜显示异常或乱码：- 原因一：控制柜内存故障。

- 原因二：显示屏灯管损坏。

- 原因三：电源干扰或供电电压不稳定。

综上所述，水泵控制柜常见故障及原因是多方面的，其中包括电源故障、继电器故障、线路故障、元件损坏等。

当水泵控制柜发生故障时，需要根据具体情况进行维修或更换相应的零部件，确保水泵系统能够正常运行。

此外，在日常使用中要注意定期检查和保养水泵控制柜，确保其性能稳定可靠。

水泵控制柜技术要求在水泵控制柜技术方面，以下为一些重要的技术要求：1.控制系统：水泵控制柜应配备可靠的自动控制系统，能够实现水泵的自动启停、运行状态监测和故障报警等功能。

控制系统应具备稳定性高、操作简便、可靠性强等特点。

2.电器元件选择：水泵控制柜内部所使用的电器元件应采用高品质的产品，并符合相关国家标准和规定，确保其安全可靠、经久耐用。

对于关键的电器元件，如接触器、断路器等，应采用一线品牌产品，以提高设备的使用寿命和可靠性。

3.防护等级：水泵控制柜应符合相应的防护等级要求，以确保其能够在各种恶劣环境中正常工作。

一般来说，水泵控制柜的防护等级应达到IP54以上，以防止灰尘、水分和其他外部物质的侵入。

4.通讯功能：水泵控制柜应配备相应的通讯功能，能够与其他设备实现数据交互和远程监控。

通讯功能能够提高设备的可控性和可监测性，并为系统的管理和维护提供便利。

5.过载保护：水泵控制柜应具备过载保护功能，能够在水泵过载时及时切断电源，防止设备损坏和事故的发生。

过载保护功能的设计应符合国家相关标准和规定，能够对不同类型的过载情况进行准确判断和处理。

6.故障报警：水泵控制柜应能够实现故障报警功能，及时发出故障信号并显示故障信息，以提醒操作人员进行处理。

故障报警功能应对常见的故障类型进行覆盖，并能够快速定位故障位置，减少维修时间。

7.软启动技术：水泵控制柜应配备软启动技术，能够实现水泵的平稳启动，减少启动时的冲击和压力波动，延长设备的使用寿命。

软启动技术的设计应根据实际情况进行合理选择，以满足水泵的启动特性和工作要求。

8.过压保护：水泵控制柜应具备过压保护功能，能够在电网电压异常升高时及时切断电源，以防止设备受损。

过压保护功能的设计应具备较高的灵敏度和可靠性，并能够适应不同电网电压的变化。

9.电气安全：水泵控制柜应符合相关的电气安全要求，包括漏电保护、接地保护、防电击保护等。

控制柜的接线应符合规范，布线清晰，操作面板和控制按钮应进行防水、防尘和防触摸误操作的设计。

消防水泵控制柜技术参数1. 引言消防水泵控制柜是用于控制和监测消防水泵系统的设备，具有保障消防系统正常运行的重要作用。

本文将详细介绍消防水泵控制柜的技术参数，包括输入输出参数、电气参数、控制参数等。

2. 输入输出参数消防水泵控制柜的输入输出参数是指控制柜与其他设备之间的数据传输和信号控制。

常见的输入输出参数有以下几个方面：2.1 电源输入参数•电源电压：220V/380V/440V，根据实际需求确定。

•频率：50Hz/60Hz，根据实际使用环境确定。

•电源容量：根据消防水泵的功率和额定电流确定。

2.2 控制信号输入参数•控制信号类型：常见的控制信号有手动控制信号、自动控制信号、故障报警信号等。

•控制信号电压：通常为24V DC，根据实际需求确定。

2.3 输出参数•输出信号类型：输出信号通常为继电器输出信号，可以控制消防水泵的启停、转速调节等。

•输出信号电流：通常为5A，根据实际需求确定。

3. 电气参数消防水泵控制柜的电气参数是指控制柜内部的电气元件参数，包括电气元件的额定电流、额定电压、额定功率等。

3.1 主开关参数•额定电流：根据消防水泵系统的总负载电流确定。

•额定电压：根据实际使用环境确定。

•极数：通常为3P（三相），根据实际需求确定。

3.2 保护器参数•额定电流：根据消防水泵的额定电流确定。

•触发电流：通常为1.05倍的额定电流，用于过载保护。

•动作时间：通常为1秒，用于短路保护。

3.3 控制元件参数•继电器参数：额定电流、额定电压、额定功率等。

•开关参数：额定电流、额定电压、额定功率等。

4. 控制参数消防水泵控制柜的控制参数是指控制柜内部的控制逻辑和控制方式。

4.1 控制逻辑•启停控制逻辑：根据实际需求确定，可以采用手动或自动控制方式。

•转速调节逻辑：根据实际需求确定，可以采用手动或自动控制方式。

4.2 控制方式•手动控制方式：通过人工操作控制消防水泵的启停、转速调节等。

•自动控制方式：通过自动控制系统控制消防水泵的启停、转速调节等。

消防水泵控制柜技术参数标题：消防水泵控制柜技术参数解析与应用引言：消防水泵控制柜是一个关键的消防设备，它在消防系统中起着至关重要的作用。

控制柜的技术参数决定了其性能和功能，对于正确选购和使用水泵控制柜具有重要意义。

本文将深入探讨消防水泵控制柜的技术参数，为读者提供有关该设备的全面理解和应用指导。

一、消防水泵控制柜的基本概念和功能1. 什么是消防水泵控制柜？2. 控制柜的主要功能是什么？3. 消防水泵控制柜在消防系统中的作用。

二、消防水泵控制柜的常见技术参数1. 电源和电气参数：- 输入电压和频率要求；- 保护等级和绝缘等级；- 控制柜的耐压和耐热性能等。

2. 控制参数：- 启动方式和启动电流；- 储水和液位控制；- 温度和压力监测；- 水泵故障报警功能。

3. 通信和远程控制参数：- 控制柜与消防系统中其他设备的通信接口；- 是否支持远程监控和控制；- 控制柜的数据传输速率和通信协议等。

三、消防水泵控制柜技术参数的实际应用和选择原则1. 不同应用场景下的技术参数需求：- 商业建筑和住宅楼宇；- 工业厂房和仓储设施；- 公共场所和大型综合性建筑等。

2. 控制柜技术参数的优先级和权衡：- 电气参数和功耗要求；- 控制灵活性和可扩展性；- 可靠性和维护性考虑。

3. 选择合适的消防水泵控制柜的建议和注意事项： - 与消防系统和水泵设备的配套性能；- 品牌和制造商的可靠性和声誉；- 监控和报警系统的兼容性。

四、消防水泵控制柜技术参数的未来趋势和发展方向1. 智能化和自动化控制的发展趋势；2. 无线通信和物联网技术的应用；3. 节能和环保要求的提高。

结论：本文对消防水泵控制柜的技术参数进行了全面的解析和应用探讨。

选择合适的控制柜对于消防系统的正常运行和安全性至关重要，因此在选购和使用时应注意各项参数的权衡和需求。

消防水泵控制柜的发展也将趋向智能化、自动化和高效能，以满足未来消防系统的要求。

消防水泵控制柜技术参数摘要：一、消防水泵控制柜的概述二、消防水泵控制柜的技术参数1.控制功率范围2.控制方式3.联动控制功能4.自动控制功能5.远距离控制功能6.备用泵自动投入功能7.流量扬程性能曲线8.零流量时的压力正文：消防水泵控制柜是消防给水系统中的重要设备，它的主要作用是控制消防水泵的启停，保证消防给水系统的正常运行。

根据《建规》与《高规》，消防泵控制柜需具有自动、手动和远距离启泵三种启泵方式，以确保消防给水系统的可靠性和安全性。

下面我们来详细了解一下消防水泵控制柜的技术参数。

1.控制功率范围：消防水泵控制柜的控制功率范围为75-600kw，适用于各种规模的消防给水系统。

2.控制方式：消防水泵控制柜具有手动、自动和远距离控制三种方式。

手动控制时，操作人员可以通过面板上的按钮来控制水泵的启停；自动控制时，控制柜根据系统的实时状态自动控制水泵的启停；远距离控制时，可以通过消防控制中心或消火箱按钮来启动水泵。

3.联动控制功能：消防水泵控制柜具有联动控制功能，当消防系统检测到火灾信号时，控制柜能自动启动水泵，以保证消防给水系统的及时供水。

4.自动控制功能：消防水泵控制柜具有自动控制功能，当系统检测到水位低于设定值时，控制柜能自动启动水泵进行补水；当水位达到设定值时，控制柜能自动停止水泵，以保持水位在设定范围内。

5.远距离控制功能：消防水泵控制柜具有远距离控制功能，操作人员可以通过消防控制中心或消火箱按钮来启动水泵，方便进行远程控制。

6.备用泵自动投入功能：当主用泵出现故障时，消防水泵控制柜能自动启动备用泵，以保证消防给水系统的正常运行。

7.流量扬程性能曲线：消防水泵控制柜的流量扬程性能曲线应为无驼峰、无拐点的光滑曲线，以保证水泵的稳定运行。

8.零流量时的压力：零流量时的压力不应大于设计工作压力的140%，且宜大于设计工作压力的120%，以保证水泵在零流量时能正常工作。

消防水泵控制柜技术参数
消防水泵控制柜的技术参数通常包括以下内容：
1. 输入电源电压：一般为三相交流电，常见的为380V或220V。

2. 控制方式：根据实际需求，可以有手动控制、自动控制、远程控制等不同的方式。

3. 控制柜外壳材质：通常为防火、防爆、防水材质，以确保在恶劣环境下的安全可靠性。

4. 控制柜输入功率：即控制柜所承载的负荷电流，根据实际情况来确定。

5. 控制柜输出功率：即控制柜所控制的水泵的电机功率，通常根据水泵的功率来选择。

6. 控制方式：可以有手自动切换、星角启动、变频控制等多种方式。

7. 整机额定工作电流：即整个控制柜的额定工作电流，根据水泵的额定电流来选择。

8. 控制柜的保护等级：根据实际需求，可以有不同级别的防护等级，例如IP65、IP66等。

9. 控制柜的工作环境温度范围：可以根据实际使用环境来确定，常见的范围为-25℃至+55℃。

10. 控制柜的通信接口：如果控制柜需要与其他设备或系统进行通信，可以选择不同的通信接口，如RS485、MODBUS等。

以上仅为常见的消防水泵控制柜技术参数，具体的参数还要根据实际需求和控制柜的型号来确定。

更换消防水泵控制柜的安装步骤
1. 断开控制柜电源,拆卸消防水泵控制柜。

首先要将控制柜的电源断开,以锁止电源接通的情况下实施安装工作。

其次,使用专业工具将原有控制柜完整拆卸下来。

2. 检查安装位置并清理作业区。

检查新控制柜安装的位置,确保工作面干净整洁。

使用刷子清理墙面与地面上灰尘与污垢,保证工作环境整洁。

3. 设置控制柜安装支架。

根据控制柜的重量和型号选择合适的安装支架,将支架稳固安装在墙面或地板上。

支架需要牢固可靠,可以长期控制柜的重量。

4. 将控制柜安装到支架上。

利用支架将新控制柜小心稳定地安放在预设的位置上。

此时需检查控制柜与支架之间是否真空。

如有磕碰需作调整。

5. 进行电路连接作业。

根据线路图,连接好控制柜内各部分与消防泵机电设备的信号线和电源线。

检查线路接触是否牢固可靠。

6. 进行功能检查与调试。

重新通电后,检查控制柜各与消防泵的联动是否正常。

如有问题及时排除,确保控制功能齐全可靠。

7. 安装完工处理。

安装完畅通无阻后,进行整体清理处理工作台,恢复现场秩序,安装作业得以圆满完成。

什么是水泵控制柜水泵控制柜简介时间:2010-08-12 11:01来源:未知作者:admin 点击:107次水泵控制柜产品概述：水泵控制柜是充分吸收国内外水泵控制的先进经验，经过多年生产和应用，不断完善优化后，精心设计制作而成。

产品具有过载、短路、缺相保护以及泵体漏水，电机超温及漏电等多种保护功能及齐全的状态显示，并具备单泵及多泵控制工作模式，多种主备泵切换方式及各类起动方式。

可广泛适用于工农业生产及各类建筑的给水、排水、消防、喷淋管网增压以及暖通空调冷热水循环等多种场合的自动控制。

水泵控制柜内在质量优良，外形美观耐用，安装操作方便，是各类水泵安全可靠的伴侣。

水泵控制柜产品特点：1、用途广泛：对于各种场合，如生活给排水、消防、喷淋、增压、空调冷却循环、工业控制用泵、污水排放……都有相应的专用型号规格。

控制电机功率范围0.18～250KW。

2、品质卓越：精心国际、国内名牌电器元件及优质标准柜体，精心设计，精工制作。

3、功能多样：从一控一至一控五，主、备泵任意选择组合，多种起动方式，各类控制形式。

故障自动切换。

还可为您专门设计。

数显表简介数字显示表介绍时间:2010-08-12 10:47来源:未知作者:admin 点击:109次数显表概论随着数字技术和微电脑技术的不断发展，数显表、以单片机为核心的新型显示与记录仪表越来越广泛地应用到工业自动化和工控领域中。

数显表与指针表一样，与各种传感器、变送器相配，对电量、压力、物位、液位、流量、温度等进行测量，并直接以数字形式显示被测结果。

数显表分类按信号形式分：电流表、电压表、频率表……按被测量的数目：单点表、多点表按功能分：单纯显示、显示报警表、显示变送表、显示通讯表、显示记录表、多功能表等，例如深圳科立恒公司就有全系列的数显表，以满足不同用户的使用要求。

数显表原理数显表首先要把连续变化的模拟量转换成断续变化的数字量（A/D转换），再上计数器（如果输入信号是数字量，则直接上计数器）、寄存器、译码器，最后在LED 数码管上显示出来。

消防水泵控制柜操作一、消防水泵控制柜的操作步骤：1.准备工作：(1)检查消防水泵控制柜的外部环境是否整洁，无明显的污物或杂物；(2)确保消防水泵控制柜电源开关处于关闭状态，断开电源。

2.启动电源：(1)检查电源线路是否正常连接，电源开关是否处于关闭状态；(2)打开电源开关，接通电源。

3.操作面板设置：(1)按下面板上的电源开关，使其亮起；(2)检查面板上的指示灯是否正常发亮，无异常情况；(3)按下面板上的启动按钮，水泵开始启动。

4.监测运行状态：(1)观察面板上的压力表和流量表，确认水泵的运行状态是否正常；(2)检查水泵的声音是否稳定，无异常噪音；(3)检查水泵控制柜的温度是否正常，避免过热。

5.停止电源：(1)当需要停止水泵运行时，按下面板上的停止按钮；(2)等待水泵完全停止运行后，关闭电源开关，断开电源。

以上就是消防水泵控制柜的基本操作步骤，下面介绍一些注意事项。

二、操作注意事项：1.操作人员必须经过专业培训和持证上岗，熟悉消防水泵控制柜的操作流程和安全要求；2.操作人员应定期检查消防水泵控制柜的工作状态和设备运行情况，如有异常及时报修；3.操作人员在操作消防水泵控制柜时应做好防护措施，如佩戴绝缘手套、穿戴防静电服等；4.在操作消防水泵控制柜时，应保持清醒状态，避免疲劳和遗忘导致操作失误；5.操作人员在操作消防水泵控制柜前，应检查相关设备的连接线路是否正常、无损坏；6.操作人员应经常清洁消防水泵控制柜及其周围环境，防止灰尘和杂物对设备造成影响；7.严禁在消防水泵控制柜附近堆放易燃易爆物品，以防发生火灾等危险事故；8.操作人员在操作消防水泵控制柜时应注意自身安全，避免触电和其他事故的发生；9.操作人员在操作消防水泵控制柜时应保持冷静，根据实际情况采取正确的应急措施。

总结：消防水泵控制柜的操作是维护消防系统正常运行的重要环节，操作人员应了解消防水泵控制柜的基本操作步骤和注意事项，在操作时要严格按照规程进行，确保操作安全和消防系统的可靠运行。

序号控制箱方案号电路功能单台电动机容量范围1XKF－1－2/□两台水泵互为备用，工作泵故障备用泵延时投入，水泵由消火栓箱内按钮及消防中心控制，水源水池无水报警，并设有工作状态（手动、自动、备用）选择开关，双电源供电。

5.5~75KW2XKF－2－2/□两台水泵互为备用，工作泵故障，水压不够，备用泵延时投入，水泵油消火栓箱内按钮及消防中心控制，水源水池无水报警，并设有工作状诚（手动、自动、备用）选择开关，双电源供电5.5~75KW3XKF－3－2/□两台水泵互为备用，工作泵故障备用泵延时投入，水泵由消火栓箱内按钮及消防中心控制，水源水池无水报警，并设有工作状态（手动、自动、备用）选择开关，星三角降压起动，双电源供电。

11~75KW4XKF－4－2/□两台水泵互为备用，工作泵故障备用泵延时投入，水泵由消火栓箱内按钮及消防中心控制，水源水池无水报警，并设有工作状态（手动、自动、备用）选择开关，自耦降压起动，双电源供电。

22~75KW5XKF－5－2/□两台水泵互为备用，工作泵故障备用泵延时投入，水泵由消火栓箱内按钮及消防中心控制，水源水池无水报警，并设有工作状态（手动、自动、备用）选择开关，软起动，双电源供电。

15~75KW消防水泵控制柜(国标01D303-3),,一、控制箱型号的说明二、控制箱功能选择表常用水泵控制柜(国标01D303-3)6XKF－6－3/□消防水泵两用一备，由消火栓箱内按钮及消防中心控制，当一台水泵的水量（水压）不够时，第二台水泵自动延时起泵，设有工作状态（手动、自动、备用）选择开关，双电源供电。

5.5~75KW7XKF－7－2/□两台水泵互为备用，工作泵故障备用泵延时投入，水泵由水流电器，压力开关及消防中心控制，水源水池无水报警，并设有工作状态（手动、自动、备用）选择开关，双电源供电。

15~75KW8XKF－8－2/□两台水泵互为备用，工作泵故障备用泵延时投入，水泵由水流电器，压力开关及消防中心控制，水源水池无水报警，并设有工作状态（手动、自动、备用）选择开关，星三角降压起动，双电源供电。

消防水泵控制柜技术要求首先，消防水泵控制柜应具备可靠的电气控制功能。

它需要能够对消防水泵进行启停控制，并能够根据消防系统的需要进行自动或手动切换。

同时，对于多台水泵联动运行的情况，控制柜还需能够实现多台水泵的协调运行和自动切换。

其次，消防水泵控制柜应有完善的运行监测功能。

通过对水泵的运行状态、电流、电压、温度等参数进行监测和实时显示，可以及时发现水泵故障或异常情况，并进行相应的处理。

同时，应设有故障报警装置，可以对水泵故障进行自动报警，并通过声光信号、短信等形式通知相关人员。

另外，消防水泵控制柜还需具备可靠的安全保护功能。

在异常情况下，如电源故障、过载、短路、缺相等，控制柜应能够自动切断电源，并将相关信息反馈给操作人员。

同时，应设有漏电保护装置，可以有效防止漏电引起的安全事故。

此外，为了防止操作人员误操作，还应设有相应的防误操作装置，如启动、停止和切换按钮的设置位置、互锁设计等。

同时，考虑到消防水泵控制柜的使用环境，其外壳和内部组件应采用防腐蚀、防尘、防晒等特殊材料，并具备防雷击、抗干扰等电气特性。

此外，控制柜应设计合理的散热系统，以保证设备长时间稳定运行。

最后，消防水泵控制柜的布线和接线应整齐美观，并具备良好的维护性。

控制柜内部电缆应有足够的余量，并设有相应的标识和接线端子。

此外，控制柜还应备有使用说明书，以便操作人员能够正确操作和维护设备。

综上所述，消防水泵控制柜的技术要求包括电气控制功能、运行监测功能、安全保护功能、符合相关标准和规范要求、使用环境适应性以及整齐美观的布线和接线等方面。

这些要求的满足将保证消防水泵控制柜的正常运行和工作效果，确保消防系统的稳定性和可靠性。

水泵控制柜的组成
水泵控制柜是一种用于控制和保护水泵的设备，其主要组成部件如下：
1. 电源部分：包括主电源开关、电源指示灯等，用于为控制柜提供电源。

2. 自动控制部分：包括液位控制器、压力控制器、温度控制器等，根据实际需求，对水泵的启动、停止进行自动控制。

3. 保护装置：包括过载保护、短路保护、缺相保护、泵体漏水保护、电机超温保护等，用于确保水泵在异常情况下能及时停止运行，防止设备损坏。

4. 操作面板：包括按钮、显示屏等，用于手动控制水泵的启停，以及显示水泵的工作状态。

5. 执行器：如接触器、继电器等，用于接收控制信号，实现对水泵的控制。

6. 通信接口：如RS485、以太网等，用于与其他设备（如上位机、PLC等）进行数据
交换和远程控制。

7. 辅助部件：如风机、加热器等，用于保证控制柜内部元件的正常工作。

8. 外接传感器：如液位传感器、压力传感器、温度传感器等，用于采集现场数据，提供给自动控制部分进行处理。

综上所述，水泵控制柜由多个部分组成，共同实现对水泵的自动控制和保护功能。

在实际应用中，不同场合和需求可能会有不同的控制方式和组成部件，以满足特定的使用要求。

水泵控制柜施工方案1. 介绍水泵控制柜是用于控制水泵运行的设备，主要包括电控设备和自动控制装置。

本文档将详细描述水泵控制柜施工方案，包括施工流程、材料和设备选择、安装要求等内容。

2. 施工流程2.1. 施工准备在开始施工前，需要进行一些准备工作：•确定施工位置：根据设计要求和现场情况，确定水泵控制柜的安装位置。

•准备材料和设备：根据设计要求，准备水泵控制柜所需的材料和设备，包括电缆、电源插座、接线端子等。

•安全措施：确保施工现场安全，使用合适的个人防护装备，遵守相关安全操作规程。

2.2. 安装水泵控制柜按照以下步骤进行水泵控制柜的安装：1.排线：根据设计要求，将控制柜内部设备的电缆进行排线，确保布线整齐、有序，便于后期维护和检修。

2.安装设备：将电控设备和自动控制装置等组件按照设计要求安装在控制柜中，注意设备的位置和布局，以便于操作和维护。

3.连接电缆：将各个设备之间的电缆进行连接，确保连接牢固可靠，电缆的截面积和材质符合设计要求。

4.接线：根据设计要求，将电缆和外部电源进行接线，包括输入电源线和控制信号线等。

5.安装标示：在控制柜上安装合适的标示，包括设备名称、电源线和信号线的标记等，便于操作和维护。

6.调试：对安装完成的水泵控制柜进行调试，确保各个设备正常运行，控制柜的各项功能正常。

2.3. 测试和验收在控制柜安装完成后，需要进行测试和验收，包括以下内容：•功能测试：对控制柜的各个功能进行测试，确保能够准确控制水泵的启停、调速等操作。

•性能测试：对控制柜进行性能测试，确保在设计工况下，控制柜能够稳定运行。

•安全测试：对控制柜的安全功能进行测试，确保在异常情况下，能够及时停止水泵运行，并保护设备和人员的安全。

•验收：按照设计要求和技术规范，进行控制柜的验收，确保施工质量符合要求。

3. 材料和设备选择3.1. 材料选择在施工过程中，需要选择合适的材料，包括但不限于：•电缆：选择规格合适、材质优良的电缆，确保电缆的导电性能和耐用性。

消防水泵控制柜技术参数摘要：一、消防水泵控制柜概述1.消防水泵控制柜的作用2.消防水泵控制柜的组成二、消防水泵控制柜技术参数1.工作电压2.控制方式3.启动方式4.保护功能5.信号反馈三、消防水泵控制柜选型与应用1.选型注意事项2.应用场景四、消防水泵控制柜的维护与保养1.日常维护2.定期检查3.故障排除正文：消防水泵控制柜是一种对消防水泵进行控制和管理的设备，它在建筑物、工厂、仓库等场所的消防给水系统中起着至关重要的作用。

本文将详细介绍消防水泵控制柜的技术参数，以帮助用户更好地选型和应用。

一、消防水泵控制柜概述1.消防水泵控制柜的作用消防水泵控制柜主要用于自动控制消防水泵的启动、停止、切换以及报警等操作。

在火灾发生时，控制柜能迅速启动消防水泵，为灭火工作提供水源保障。

2.消防水泵控制柜的组成消防水泵控制柜主要由柜体、电气元件、控制装置、执行器等部分组成。

二、消防水泵控制柜技术参数1.工作电压消防水泵控制柜的工作电压通常为380V，根据实际需求，也有可能采用其他电压等级。

2.控制方式消防水泵控制柜的控制方式包括自动控制、手动控制和机械应急操作。

自动控制方式下，控制柜能根据消防水源的压力、流量等参数自动调节水泵的运行状态；手动控制方式下，操作人员可以通过控制面板上的按钮、开关等进行操作；机械应急操作是在控制柜发生故障时，通过机械装置进行应急操作。

3.启动方式消防水泵控制柜的启动方式包括直接启动、星三角启动、自耦启动等。

不同启动方式适用于不同类型的水泵，用户应根据实际需求进行选择。

4.保护功能消防水泵控制柜应具备过载、欠载、短路、缺相、过热等保护功能，确保水泵在发生异常情况时能及时停止运行，避免设备损坏和火灾扩散。

5.信号反馈消防水泵控制柜应具备信号反馈功能，将水泵的运行状态、故障信息等传输至消防控制中心，以便于操作人员及时了解设备运行情况。

三、消防水泵控制柜选型与应用1.选型注意事项在选择消防水泵控制柜时，用户应根据实际需求，考虑设备的工作电压、控制方式、启动方式等因素，选择合适的型号。

水泵控制柜原理水泵控制柜是一种用于控制和保护水泵运行的设备，它能够实现对水泵的自动控制和监测，保障水泵系统的安全稳定运行。

水泵控制柜的原理涉及到电气控制、自动化技术和水泵工作原理等多个方面，下面将对水泵控制柜的原理进行详细介绍。

首先，水泵控制柜的原理基于水泵的工作原理。

水泵是将电能转换为机械能，通过叶轮的旋转来提升水的能力，从而实现输送水的设备。

水泵控制柜通过对电机的控制，实现对水泵的启停、转速调节和故障保护等功能。

其次，水泵控制柜的原理涉及到电气控制技术。

水泵控制柜内部包含电气元件，如接触器、断路器、继电器、变频器等，通过这些电气元件实现对水泵的电气控制。

例如，利用接触器实现对电机的启停控制，利用断路器实现对电路的过载保护，利用继电器实现对故障信号的监测和处理。

另外，水泵控制柜还涉及到自动化技术。

现代水泵控制柜通常具备自动化控制功能，可以通过程序控制实现对水泵的自动启停、定时运行、远程监控等功能，提高了水泵系统的智能化和自动化水平。

水泵控制柜的原理还包括对水泵系统的监测和保护。

在水泵运行过程中，水泵控制柜可以对水泵的运行状态进行实时监测，如监测水泵的电流、电压、转速、温度等参数，及时发现运行异常并采取保护措施，避免水泵因过载、缺水、堵塞等原因造成损坏。

此外，水泵控制柜还可以实现对水泵的远程监控和故障诊断，通过网络通讯技术将水泵的运行数据传输至监控中心，实现对水泵的远程监控和故障诊断，提高了对水泵系统的管理和维护效率。

总的来说，水泵控制柜的原理涉及到水泵工作原理、电气控制技术、自动化技术以及对水泵系统的监测和保护。

通过对这些原理的理解，可以更好地掌握水泵控制柜的工作原理，为水泵系统的安全稳定运行提供技术支持。

同时，水泵控制柜的原理也为水泵控制系统的设计、安装、调试和维护提供了理论指导和技术支持。

序号控制箱方案号电路功能单台电动机容量范围1XKF－1－2/□两台水泵互为备用，工作泵故障备用泵延时投入，水泵由消火栓箱内按钮及消防中心控制，水源水池无水报警，并设有工作状态（手动、自动、备用）选择开关，双电源供电。

5.5~75KW2XKF－2－2/□两台水泵互为备用，工作泵故障，水压不够，备用泵延时投入，水泵油消火栓箱内按钮及消防中心控制，水源水池无水报警，并设有工作状诚（手动、自动、备用）选择开关，双电源供电5.5~75KW3XKF－3－2/□两台水泵互为备用，工作泵故障备用泵延时投入，水泵由消火栓箱内按钮及消防中心控制，水源水池无水报警，并设有工作状态（手动、自动、备用）选择开关，星三角降压起动，双电源供电。

11~75KW4XKF－4－2/□两台水泵互为备用，工作泵故障备用泵延时投入，水泵由消火栓箱内按钮及消防中心控制，水源水池无水报警，并设有工作状态（手动、自动、备用）选择开关，自耦降压起动，双电源供电。

22~75KW5XKF－5－2/□两台水泵互为备用，工作泵故障备用泵延时投入，水泵由消火栓箱内按钮及消防中心控制，水源水池无水报警，并设有工作状态（手动、自动、备用）选择开关，软起动，双电源供电。

15~75KW消防水泵控制柜(国标01D303-3),,一、控制箱型号的说明二、控制箱功能选择表常用水泵控制柜(国标01D303-3)6XKF－6－3/□消防水泵两用一备，由消火栓箱内按钮及消防中心控制，当一台水泵的水量（水压）不够时，第二台水泵自动延时起泵，设有工作状态（手动、自动、备用）选择开关，双电源供电。

5.5~75KW7XKF－7－2/□两台水泵互为备用，工作泵故障备用泵延时投入，水泵由水流电器，压力开关及消防中心控制，水源水池无水报警，并设有工作状态（手动、自动、备用）选择开关，双电源供电。

15~75KW8XKF－8－2/□两台水泵互为备用，工作泵故障备用泵延时投入，水泵由水流电器，压力开关及消防中心控制，水源水池无水报警，并设有工作状态（手动、自动、备用）选择开关，星三角降压起动，双电源供电。

简单的水泵控制柜原理
水泵控制柜是用来控制水泵运行的设备，它主要由电气元件和控制器组成。

水泵控制柜的原理大致如下：
1. 电源输入：将电源的交流电输入到控制柜中，通常为三相交流电。

2. 过载保护：在控制柜中安装过载保护器，它能够监测电流大小，当电流超过额定值时，会自动切断电源，以防止电机烧毁。

3. 自动控制器：安装在控制柜中的自动控制器可以根据设定的参数来自动控制水泵的启停。

它可以监测水泵的压力、液位、流量等参数，并根据需要自动开启或关闭水泵。

4. 电磁接触器：控制柜中还配备了电磁接触器，当自动控制器发出启动信号时，电磁接触器会闭合，使电流通过电磁线圈，从而激励电磁接触器的主触点闭合，给水泵提供工作电流。

5. 告警装置：控制柜还可以配备告警装置，当水泵出现故障、过载等异常情况时，告警装置会发出声音或光亮，以通知人员及时处理。

总结起来，水泵控制柜通过电源输入、过载保护、自动控制器、电磁接触器和告
警装置等组件，实现了对水泵的自动控制和保护。

这使得水泵的运行更加安全、稳定和可靠。

水泵控制柜工作原理
水泵控制柜的工作原理如下：
1. 水泵控制柜的主要功能是控制水泵的启停、运行状态以及保护水泵的安全运行。

通常情况下，水泵控制柜由电源输入模块、控制逻辑模块、驱动输出模块和保护模块组成。

2. 电源输入模块接收外部电源供电，并将其转换为适合控制柜内部各组件工作的电源电压。

3. 控制逻辑模块根据设定的参数，实现对水泵启停、运行状态的控制。

可以通过控制柜上的按钮或开关、外部仪表或触摸屏等方式进行操作。

控制逻辑模块还可以根据水泵的工作情况，调整泵的转速或流量，以适应不同的工作要求。

4. 驱动输出模块根据控制逻辑模块的指令，向水泵提供适当的电压和电流，使其能够正常工作。

驱动输出模块通常采用变频器或直流调速器等设备，可以根据需要调整电压和频率。

5. 保护模块监测水泵的运行状态，并对异常情况进行保护。

例如，当水泵出现过载、短路、欠压、堵塞等故障时，保护模块会自动断开电源，以避免对水泵和控制柜的损坏。

6. 除了以上的主要组成部分外，水泵控制柜还可以配备其他辅助设备，如温度传感器、流量计、压力传感器等，用于监测水泵的工作环境和工作参数，并在必要时进行相应的调整和报警。

总之，水泵控制柜通过组合不同的模块和设备，实现对水泵的精确控制和保护，确保水泵的安全、高效运行。

消防水泵控制柜操作 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】消防水泵控制柜操作使用说明书一.送电步骤1.将双电源开关拨到自动位置，隔离开关1QF、2QF合闸，双电源转换开关自动检测来电，两路来电都正常，常用电源与备用电源指示灯HR1、HR2亮起，切换开关自动切换到常用电源开关合闸。

2.旋动SA2电压转换开关，检查相间电压是否正常。

3.合上保险丝开关FU1，二次回路送电。

4.开启水泵的主开关1QM、2QM送电。

二.手动控制功能简介：手动控制只用于现场调试、清理水池的功能，运行时必须要有人看护，避免水泵无水运行而造成水泵损坏。

1.手动-自动转换旋钮SA1在手动位置。

2.按下启动按钮1SB、2SB水泵运行，运行指示灯1HG、2HG亮起。

3.按下停止按钮1SSB、2SSB水泵停止，运行指示灯1HG、2HG熄灭。

4.故障时自动停泵，故障指示灯1HR、2HR亮起。

三.一控二自动控制功能简介：控制柜接收五个水位信号（超停泵水位、停泵水位、起单泵水位、起双泵水位、超高水位），实现两台泵交替、逐台启动与停止的功能。

1.手动-自动转换旋钮SA1在自动位置。

2.第一次起单泵水位时泵1自动启动运行，泵1运行指示灯亮起。

第二次起单泵水位时泵2自动启动运行，泵2运行指示灯亮起。

3.起单泵水位时泵1已运行，到达起双泵水位时泵2自动启动运行。

起单泵水位时泵2已运行，到达起双泵水位时泵1自动启动运行。

4.停泵水位时泵1泵2都停止。

5.水位低于超停泵水位时，起单泵水位有信号泵1泵2不动作，收到超高水位信号时启动双泵。

6.泵1故障时泵1自动停止，并且自动切换到泵2运行。

泵2故障时泵2自动停止，并且自动切换到泵2运行。

四.BAS接口本机与BAS通讯使用标准MODBUS-RTU协议，RS485通讯接口。

详情见附件记录：南京3号线BAS与车站排水泵接口功能测试大纲及记录.pdf五.故障分析及排除1.泵运行热继开关跳闸分析：热继开关过电流偏小排除方法：调节开关上的微调旋钮向‘+’方向调节，调到适当位置2.自动状态下水位低于停泵水位泵还在运行分析：浮球信号不正确排除方法：纠正信号与实际一致3.水池水抽干，浮球信号都正常，泵还在运行分析：接触器硬件卡死排除方法：更换接触器4.水泵不能自动运行分析：旋钮SA1触点松动或起泵浮球失灵或PLC坏掉排除方法：修复故障或更换PLC5.FU1熔断器保险丝熔断分析：控制线路或到柜外的电缆有短路或漏电（浮球线缠绕破皮）排除方法：查明线路受损短路处，更换保险丝6.PLC正常情况下BAS无法读取信号分析：输出信号线接头松动，九针头子脱焊排除方法：检查端子排X3的端子1、2电线是否虚接或接反，拆下九针头检查焊接位置是否脱焊，脱焊的话用烙铁修复（焊接脚号按图纸）六.安全注意专业维护人员在维护时请悬挂“设备维护中请勿操作”警示牌，以防他人误操作切断总电源与切断二次回路电源。

水泵控制柜工作原理
水泵控制柜是一种用于控制和管理水泵运行的装置。

其工作原理主要包括以下几个方面：
1. 电源供电：水泵控制柜通过接入电源，为水泵提供所需的电能。

2. 开关控制：水泵控制柜内置开关装置，用于手动或自动控制水泵的启停操作。

通常包括水泵启动按钮、停止按钮、水位传感器等装置。

3. 电气保护：水泵控制柜内部设有多种电气保护装置，如过载保护、短路保护、欠压保护和过压保护等。

当水泵运行时，如果出现电路故障或异常，这些保护装置能够及时切断电源，避免电机损坏或火灾等事故的发生。

4. 自动控制：水泵控制柜中的自动控制装置可根据预设的水位或压力信号，自动启停水泵。

当水位或压力低于设定值时，控制柜会自动启动水泵；当水位或压力达到预设值时，控制柜则会自动停止水泵。

5. 故障报警：水泵控制柜还可以监测水泵运行时的故障，如水泵过热、缺水等状态，并通过报警装置或人机界面提醒操作人员及时处理。

总之，水泵控制柜通过电源供电、开关控制、电气保护、自动
控制和故障报警等措施，实现对水泵进行可靠、安全、高效的控制和管理。
