防跳回路分析及其对应解决方法

断路器防跳回路常见问题分析及对策一、防跳定义什么是断路器防跳。

当断路器合闸于永久性故障时，断路器保护动作迅速跳开开关，此时若合闸指令持续存在（合闸接点黏粘），开关又会再次合闸于故障，保护动作再次跳开开关，即开关储能满足要求后会出现连续“合-分-合-分…”的跳跃现象，为避免此类现象发生，在开关机构或保护装置内加装防跳继电器，经过控制回路断开或短接合闸回路，实现开关防跳功能。

二、防跳功能的实现方式1 防跳回路原理1）保护装置防跳回路原理图1保护装置防跳回路原理保护装置防跳闭锁继电器的断路器控制回路如图1所示，图1中防跃继电器TBJ有两个线圈，即电流线圈和电压线圈，电流线圈为启动线圈，电压线圈为自保持线圈。

SHJ为手合节点，ZHJ为重合闸节点，HBJ为合闸保持继电器，HQ为合闸线圈，DL为断路器辅助节点，STJ为手跳节点，TJ为保护动作跳闸节点，TQ为跳闸线圈。

当手动合闸或保护装置重合闸动作时，SHJ或ZHJ动作，其常开节点闭合，若此时一次系统有故障，保护动作，TJ闭合，启动TBJ 的电流线圈，TBJ1、TBJ3常闭节点打开，切断合闸回路，防止操作人员在手动合闸后未放开合闸把手，导致SHJ不能返回，或重合闸继电器节点粘住。

如果没有防跳跃闭锁回路，上述情况将导致断路器再次合闸。

另一方面常开节点TBJ2闭合，启动TBJ的电压线圈自保持。

直到SHJ与STJ返回，TBJ的电压线圈失电为止，TBJ继电器复归。

使用TBJ1与TBJ3这两个常闭节点是为了增加合闸回路的可靠性，防止其中一个节点损坏而导致断路器不能合闸；使用TBJ4是为了防止故障切除后，TJ比断路器辅助节点DL 先返回，跳闸回路由TJ直接断弧而损坏。

2）操作机构防跳回路原理图2 操作机构防跳回路原理以110kV弹簧操作机构断路器为例，操作机构防跳跃闭锁继电器的控制回路如图2所示。

图2中DL* 为提前接通常开节点，即在开关断路器合闸过程中，且未合上之前DL* 接通；TBJ2 为延时打开的常闭节点；当储能回路故障时DG 常闭节点打开，闭锁合闸回路；S1 为弹簧储能限位节点，当弹簧未储能时S1 节点打开，闭锁合闸回路；当SF6 气体低于规定值时，SF6 节点打开，闭锁跳合闸回路。

一起断路器防跳跃回路误启动故障分析及解决摘要：分析了一起由于断路器防跳跃回路误启动而导致的断路器遥控合闸失败故障，通过分析断路器防跳跃回路及保护装置二次回路原理，判断出防跳跃回路误启动原因，并提出了解决方案。

关键词：防跳跃回路，误启动，分压断路器控制回路若发生断路器“跳跃”是非常危险的，容易引起机构损伤，甚至引起断路器的爆炸。

为防止断路器的“跳跃”现象发生，通常设计采用防跳回路，当断路器出现“跳跃”时，将断路器闭锁到跳闸位置。

但是断路器的放跳跃回路设计不合理，或与保护装置配合不协调，也会导致断路器操作不正常。

本文分析了一起断路器防跳跃回路误启动而导致遥控合闸失败、分闸指示灯误指示的故障，通过分析断路器防跳跃回路及保护装置二次回路原理，判断出防跳跃回路误启动及分闸灯误指示的原因，并提出了解决方案。

一、防跳跃回路及其原理断路器的“防跳跃”回路动作原理：当控制开关SA5～8接通，使断路器合闸后，如保护动作，其触点KCO闭合，使断路器跳闸。

此时TBJ的电流线圈带电，其触点TBJ1闭合。

如果合闸脉冲未解除(例如控制开关未复归其触点SA5～8仍接通，或自动重合闸继电器KR触点卡住等情况)，TBJ的电压线圈自保持，其触点TBJ2断开合闸线圈回路，使断路器不致再次合闸。

只有合闸脉冲解除，TBJ的电压线圈断电后，接线才恢复图1所示的原来状态。

图2断路器本体二次回路图（1）就地操作将远方/就地操作转换开关切换到就地位置，进行断路器分合闸操作，开关能够正确响应。

（2）远方操作将远方/就地操作转换开关切换至远方位置，在保护屏进行断路器分合闸操作，分闸操作可以正常响应，进行遥控合闸时，断路器无合闸响应，经就地电动合闸后，装置分、合位灯均点亮。

三、故障原因检查分析为解决不能遥控断路器合闸操作及分闸灯误指示的问题，检修人员对断路器二次回路进行检查：（1）首先怀疑远方/就地操作转换开关的合闸回路远方接点未接通，导致不能进行遥控合闸，因此将端子68与端子17短接，进行遥控合闸操作，断路器仍不能正确响应。

断路器防跳回路的应用分析及改进设计发布时间：2022-06-17T07:01:27.083Z 来源：《福光技术》2022年13期作者：温明洪钱松李雄瑞[导读] 高压断路器是用来接通和开断高压电路，它既能分合正常负荷电流，又能切断巨大的短路故障电流，迅速可靠地熄灭电弧，所以它是企业变电站中最重要的运行操作电气设备。

云南电网有限责任公司曲靖供电局云南省曲靖市 655000摘要：开关柜的主要作用是在电力系统进行发电、输电、配电和电能转换的过程中进行开合、控制和保护用电设备。

其关键部件包含断路器、操动机构、互感器及各种继电保护装置。

其中断路器是保证电力系统稳定、可靠的关键电气设备；继电保护装置则是为了更加智能、精确地监视电力系统，控制断路器对电力系统进行保护的二次设备。

在变电站运行中，若出现断路器合闸永久性故障，继电保护动作，驱动开关柜内断路器跳闸，此时断路器合闸命令仍未解除，断路器将再次合闸，如此断路器将出现反复合分，这种断路器跳跃现象可能导致断路器爆炸。

针对这种断路器跳跃问题，在断路器合闸回路中增设了断路器防跳回路，该回路将励磁线圈并联在断路器合闸回路中，继电器动作节点串入合闸回路中，防跳继电器线圈为电压励磁，在保护动作后可靠地切断断路器合闸回路，防止断路器再次合闸。

跳位监视回路是继电保护在跳位继电器动作时，监视断路器的位置，及控制回路的完整性，以构成非全相判据。

基于此，本篇文章对断路器防跳回路的应用分析及改进设计进行研究，以供参考。

关键词：断路器；防跳回路；应用分析；改进设计引言高压断路器是用来接通和开断高压电路，它既能分合正常负荷电流，又能切断巨大的短路故障电流，迅速可靠地熄灭电弧，所以它是企业变电站中最重要的运行操作电气设备。

高压断路器的控制操作回路承担着高压断路器的基本手动、继电保护和自动装置自动分合闸任务，能够显示断路器合闸、分闸位置状态的红、绿灯信号，并且能够利用断路器控制操作手柄与断路器实际位置不对应的原理区分手动与自动操作的不同，并且跳闸、合闸线圈按照短时通电要求设计，以防止长时间大电流发热烧坏线圈，因此在合闸、分闸操作任务完成后，断路器的控制回路应该自动切断合、分闸回路，无论断路器是否带有机械闭锁装置，都应该具备防止高压断路器多次跳、合闸的电气防跳功能。

断路器防跳回路异常分析及解决方案摘要：断路器是电力系统中重要的一次设备，而防跳回路是断路器控制回路的一个重要组成部分。

断路器跳跃是指因断路器合闸触点粘连或其他原因导致断路器短时间内重复分、合闸，如果不采取可靠措施，可能导致故障电流多次冲击电力系统，使断路器的开断能力下降，更甚者还可能引发爆炸，威胁人身与设备安全。

文章对断路器防跳回路异常进行分析并提出了解决方案。

关键词：断路器；保护；防跳1断路器发生跳跃主要有两种情况一种是当断路器合闸时，刚好线路有故障，保护装置动作跳开断路器。

若此时由于合闸触点粘连等原因导致合闸脉冲还在保持状态，断路器将再次合闸，如此反复分、合闸，将导致断路器发生跳跃。

针对此种情况可使用保护装置防跳回路切断合闸回路加以防止，即保护装置防跳。

另一种情况是断路器机构有问题（如机构脱扣等）不能使断路器正常合闸而发生偷跳等。

如此时断路器合闸脉冲还在保持中，也将导致断路器反复分、合闸而发生跳跃。

针对此种情况应该使用断路器内部防跳继电器加以防止，即机构防跳。

2防跳技术2.1防跳和防跳功能定义断路器的合分闸由电气合分闸信号或手动合分闸按钮触发。

当合闸命令使断路器合闸后，如果电气回路的控制触点无法复归，或合闸按钮无法复归，合闸命令一直存在。

此时如果继电保护动作使断路器跳闸，则跳闸后断路器将再次合闸，甚至发生反复“跳-合”现象，这就是“跳跃”。

防跳，就是利用机械闭锁装置或电气闭锁装置，使得一个合闸命令无论持续多长时间，都智能操作断路器合闸一次。

如果断路器要第二次合闸，则必须在前一个合闸命令消失后重新发送合闸命令。

2.2电气防跳工作原理如下：（1）断路器工作状态下，合闸闭锁电磁铁 RL1 动作，合闸闭锁电磁铁的辅助开关 BL：0，2 节点闭合；断路器已储能，储能节点 BS1：13，14 闭合；断路器分闸状态，断路器合闸触点 BB1：53，54 断开；防跳继电器 KN 不动作，KN：1，2 闭合。

（2）合闸信号发出后，合闸回路得电，电流通过整流元器件 TR3，经过 KN：1，2、BS1：13，14、BB1：31，32、BL：0，2 到达合闸线圈 MC，断路器合闸。

断路器防跳回路分析及规范防跳回路是断路器合闸回路中的重要部分，用于防止断路器跳跃现象。

跳跃现象指的是合闸回路出现故障或机构问题，导致断路器多次分合或反复合闸分闸。

防跳回路分为操作箱内和断路器就地操作机构内两类。

在操作箱内的防跳回路中，继电器12TBIJa动作后，防跳继电器1TBUJa启动。

若出现保护重合闸脉冲过长、开关机构辅助接点故障或操作把手接点粘连等情况，继电器2TBUJa将启动并自保持，使开关合闸回路不能导通，达到防跳的目的。

操作箱防跳回路的优点是实现简单，缺点是容易受到操作箱内部故障的影响。

断路器就地操作机构内的防跳回路则相对复杂，但不受操作箱内部故障的影响。

其实现原理类似于操作箱内的防跳回路，但需要考虑机构的特殊性质，如机构脱扣等。

总之，防跳回路对于保证断路器正常运行非常重要。

在设计和使用时，应根据实际情况选择合适的防跳回路种类，确保其可靠性和稳定性。

操作箱防跳回路的优点在于它能够保护操作箱内的回路，运行环境良好，不容易出现故障。

然而，它的缺点是保护范围受限，只能防止合闸命令接点误导通造成的断路器跳跃问题，无法避免因操作箱以外的寄生回路或二次回路接地引起的断路器跳跃。

此外，当断路器本体三相不一致继电器动作启动跳闸时，操作箱防跳回路无法启动。

还有一个问题是12TBIJa继电器需要与开关的跳闸电流箱配合。

机构防跳的原理是以___3AP/3-F1断路器A相回路为例，如图2所示：当开关合闸至合位后，S1LA开关常开辅助接点闭合。

若就地合闸接点K76粘连或保护合闸脉冲持续保持，则防跳继电器K75LA启动并自保持；合闸回路中的防跳继电器常闭接点断开，防跳功能实现。

机构防跳的优点是断路器机构防跳回路仅并联在合闸回路中，对分闸回路没有影响，回路相对比较简单，可以实现就地保护，有效地消除了从保护装置到断路器机构箱间的保护死区现象。

然而，它的缺点是机构防跳继电器安装在断路器机构箱或汇控柜中，运行环境比较恶劣，存在受断路器振动影响等隐患，随着年限增长，运行状况逐渐变坏。

操作机构常用的防跳回路原理、试验方法和故障处理一、防跳回路的作用防跳回路是指防止跳跃的电气回路。

开关装置配有电气的分闸和合闸按钮，当分闸按钮一直按下时，开关分闸，如果此时合闸回路出现问题一处于接通状态(例如操作人员未松开手柄, 自动装置的合闸接点粘连)，开关就会出现合闸后立即分闸，分闸后又合闸的跳跃动作，最终导致开关损坏事故扩大。

因此需要防跳回路，以防止开关发生这种跳跃现象。

本文对目前比较流行的防跳回路接线和原理给予介绍, 并就应用中出现的问题进行探讨。

二、常见的两种防跳回路1、第一种常见的防跳回路原理图图一操作机构防跳原理图一YT——分闸线圈 HR——红色信号灯 HG——绿色信号灯 KCF——防跳继电器Y1——位置继电器 YC——合闸线圈 SST——合闸按钮 SSTP——跳闸按钮S8----试验位置行程开关 S9----工作位置行程开关分闸状态即开关处于试验状态时，试验位置行程开关S8闭合，合闸闭锁电磁铁Y1动作，逻辑传动如下：正电源——断路器QF辅助常闭触点1-2——绿色信号灯HG——防跳继电器KCF辅助常闭触点1-2——Y1辅助常开触点——合闸线圈YC——负电源。

此时HG 亮。

当手车离开试验位置时，Y1失电，常开触点打开，合闸回路断开，HG灯不亮。

当手车处于工作位置时，工作位置行程开关S9闭合，Y1得电吸合，其常开触点接通合闸回路，做好合闸准备。

正电源——QF1-2——HG——KCF1-2——Y1——YC——负电源，此时，合闸线圈YC虽然得电，但因HG的电阻大，回路电流小，达不到合闸线圈YC的动作电流，所以QF不会合闸。

当合闸按钮SST接通后，由于绿色信号灯HG电阻被短接，通过合闸线圈YC电流增大，合闸线圈得电动作。

防跳继电器KCF的工作原理：当断路器合闸后，如果合到故障点上，继电保护动作使QF又跳闸，而此时如果合闸信号又没有解除，则防跳继电器动作，防止断路器反复分合闸。

动作过程如下：当按下SST按钮后，正电源——按钮SST——QF常开触点3-4——电阻R0——KCF线圈——负电源，使KCF动作，KCF常闭接点1-2打开，切断合闸线圈YC回路；KCF常开触点3-4闭合，如果按钮的合闸信号仍存在，则回路正电源——SST——KCF常开触点3-4——电阻R0——KCF线圈——负电源接通，KCF动作。

浅谈断路器防跳回路的问题及应对措施摘要：在构成电力系统的各项设备中，断路器是非常重要的设备。

如果断路器启动，就会使得电路停止运行，对整个的电力系统运行起到一定的保护作用。

为了避免断路器产生误操作，往往会在电力中设计有防跳回路，以对断路器的开关起到有效的控制作用。

本文就针对断路器防跳回路的问题及应对措施进行了简要分析。

关键词：断路器；防跳回路；问题；应对措施1断路器防跳回路工作原理断路器发生跳跃的原因如下：1）控制开关KK把手合闸位置停留时间过长；2）控制开关KK把手合闸触点粘连；3）重合闸触点粘连。

断路器防跳回路一般有保护操作箱防跳和断路器机构防跳两种，保护防跳回路也叫电流型防跳，一般用跳闸回路电流启动，通过合闸回路的电压使防跳继电器电压线圈自保持，从而持续断开合闸回路，起到防止断路器跳跃的作用。

其工作原理如图1所示。

图1中，TBJ-I为防跳继电器电流线圈；TBJ-U为防跳继电器电压线圈。

当断路器手合KK把手由分到合，合于故障，同时发生⑤⑧手动合闸接点粘连时，保护操作箱防跳回路工作过程为：断路器在分位时，断路器辅助接点DL1闭合，DL2打开。

手动合闸正电位从⑤⑧接点到TBJ2、DL1到HQ，HQ得电，断路器合上。

断路器合上后辅助接点DL1打开，DL2闭合。

此时由于断路器合在故障上，保护动作，出口继电器BCJ接点闭合通过信号继电器2XJ到压板2LP，到TBJ-I，TBJ-I通过TBJ3自保持，保证可靠跳闸，跳闸正电位通过DL2到TQ，TQ得电断路器分闸。

TBJ-I励磁同时，TBJ1闭合，TBJ2打开。

由于接点⑤⑧粘连，合闸正电位持续存在，通过TBJ1使TBJ-U励磁，TBJ保持在动作状态。

TBJ2一直断开合闸回路，虽然此时合闸正电位仍在，但是断路器不会再合上，从而实现防止断路器跳跃，直至合闸脉冲消失，防跳继电器返回，断路器才能重新合闸。

断路器机构防跳又称电压型防跳，一般由机构内二次线完成，用断路器辅助接点启动，用合闸脉冲实现自保持，从而将合闸回路断开，其启动和自保持均设在合闸回路中。

断路器防跳回路缺陷的分析与处理发布时间：2022-07-18T01:06:16.989Z 来源：《科学与技术》2022年第5期第3月作者：陈栋[导读] 高压开关柜保护装置操作箱及断路器机构箱都设有防跳回路陈栋中能建安徽电建一公司摘要：高压开关柜保护装置操作箱及断路器机构箱都设有防跳回路。

断路器在手动或自动装置合闸后，如果操作控制开关未复归或控制开关触点、自动装置触点卡住，此时保护动作使断路器跳闸而发生的多次“合分-合分”的“跳跃”现象。

目前保护装置防跳和开关机构防跳都可以解决“跳跃”问题，但同时并存或因保护逻辑的设置不合理，会导致防跳回路失灵。

本文通过一起防跳回路的故障实例，分析了防跳回路的工作原理，以及防跳回路失灵的解决办法。

关键词：防跳回路；开关柜；故障1．故障分析我司在轨道1号线110kV主变电所停电检修与预防性试验时发现，35kV开关柜断路器防跳功能不起作用。

现象为在模拟断路器合闸回路常通且馈线发生永久性故障时，断路器发生反复“合分-合分”的“跳跃”现象。

如果日常运行中手动合断路器时，线路有故障使保护动作沟通跳闸回路或者跳闸出口接点卡死；或是合闸于永久性故障的线路时断路器合闸回路发生粘连，均会造成开关的跳跃，从而损坏开关或对系统造成冲击。

为消除此种重大隐患，保障供电安全，需对现有的防跳回路进行改造，以满足实际使用需求。

分析其二次回路，发现采用开关防跳，原理图如下：图1 断路器二次回路①K1防跳继电器②S3弹簧储能辅助开关③ S1断路器辅助接点④Y9合闸线圈⑤Y1分闸线圈图2 断路器二次回路（防跳回路部分）图3 保护装置B012(K15,K16)合闸闭锁逻辑图当一个持久合闸命令到来时，合闸电流经保护装置B012合闸闭锁接点，隔离刀闸辅助接点、MCU辅助接点、接地刀闸辅助接点、操作钥匙接点、S1（11、12）、K1（21、22）、K1（31、32）、Y9接通开关合闸。

合闸后弹簧机构开始储能，并联在合闸回路的防跳回路弹簧储能辅助开关S3常闭点接通防跳继电器K1，K1（13、14）的常开点自保持，常闭点K1（21、22）、K1（31、32）断开合闸回路。

由于跳合闸回路中的跳合闸线圈为感性负载，回路断开时，将承受线圈产生的反向浪涌电压，往往会出现接点拉弧，因此，切断跳合闸线圈回路应由具有一定灭弧能力的断路器辅助触点在开关主触头动作后完成；同时，由于保护接点应瞬时返回，为避免保护接点返回时断开跳合闸回路，保护出口接点导通跳合闸回路的同时应启动保持回路，由保持回路来保证即使保护接点断开后跳合闸回路仍旧导通。

在断路器合闸后，断路器位置常闭接点（S1LA）断开合闸回路，位置常开接点闭合。

正电源经合闸保持接点、合闸保持继电器（SHJa）、机构防跳继电器自保持接点、机构箱防跳继电器（K75LA）到负电源形成通路。

正常情况下，需要该回路电流小于合闸保持继电器的自保持电流，通过合闸保持继电器的复归，断开该回路。

如果操作箱合闸保持回路与机构箱防跳回路的参数配合不当，可能导致在开关合闸后，操作箱合闸保持继电器无法返回，造成机构箱防跳回路始终处于励磁状态，合闸回路一直被断开。

这种情况下，断路器只能被合、分一次。

3.两个防跳功能同时使用可能存在的问题通过以上的分析可知，操作箱防跳和断路器机构防跳都能独立实现断路器的防跳功能。

如果两种防跳回路同时使用会出现以下三种情况：1）当操作箱防跳继电器（1TBUJ）先动作，切断断路器的合闸回路，合闸正电不会导至机构防跳继电器K15LA出，则断路器机构防跳不会动作。

由操作箱防跳继电器（1TBUJa）实现防跳功能，防跳功能正常。

2）当机构防跳继电器（K75LA）先动作，切断断路器的合闸回路，但合闸正电会导至操作箱防跳继电器（1TBUJa）处；当跳闸保持继电器（12TBIJa）动作，操作箱防跳继电器（1TBUJa）仍然会动作，切断合闸回路，合闸正电不会导至断路器机构防跳继电器（K75LA）处，则K75LA返回；由操作箱防跳继电器TBJV实现防跳功能，防跳功能正常。

3）极端情况下，操作箱防跳继电器（1TBUJa）和机构防跳继电器（K75LA）同时动作。

断路器防跳回路的应用与改造分析结合工程实际问题，分析断路器防跳回路应用，提出断路器二次回路中防跳回路改造的基本思路及解决方法。

标签：改造；防跳回路；解决方法引言断路器手动或自动重合闸是控制开关触点或自动装置触点粘连或卡住，此时如果巧遇继电保护装置动作使断路器跳闸，跳闸后由于上述原因再次合闸，而故障又是永久性的，断路器会再次跳闸，然后再次合闸，反复出现的这种“跳-合”现象称为“跳跃”。

当断路器发生“跳跃”现象时，系统受到短路电流的多次冲击，引起系统的震荡，断路器在短时间内经受多次开短路电流的考验损坏很大。

防止发生这种情况，一般在微机保护装置的操作回路和断路器机构中均设计有防跳回路来避免。

1 断路器机构中的防跳回路断路器机构箱的防跳回路，如图1（以泰开110kV的断路器为例）。

原理：断路器合闸后，断路器的辅助开关DL接点闭合，如果合闸回路正常即没有合闸命令，则防跳继电器CJX所在的回路不通，此时，防跳不起作用。

若合闸命令不断则CJX线圈所在的回路通过合闸回路和断路器辅助开关DL常开接点接通，使CJX带电，线圈励磁。

使CJX联动常开接点CJX闭合实现自保持，联动常闭接点CJX断开，断开断路器合闸回路，防止断路器再次合闸，有效地防止了断路器“跳跃”现象的发生。

合闸命令消失或者回路故障被消除，则CJX失电，其断开的常闭接点返回，合闸回路又恢复正常。

其优点是：实现就地化保护，整个合闸回路的故障都可以防跳作用，有效地消除了死区。

当断路器就地跳闸（如：断路器机构非全相动作），断路器机构的防跳就能够有效地防止了断路器“跳跃”现象的发生。

接线简单，采用继电器CJX，避免了电流线圈和电压线圈长时间带电经常会造成线圈之间的绝缘降低甚至击穿，造成设备运行故障问题。

2 现场防跳功能的应用微机保护与断路器机构防跳回路不能同时使用，“反措”规定：每台断路器应且只应使用一套防跳回路，Q/GDW161-2007《线路保护及辅助装置标准化设计规范》中8.1条对断路器的要求，断路器防跳功能应由断路器本体机构实现，对110千伏及以上的断路器的防跳进行就地化改造。

断路器保护防跳和机构防跳回路的分析及采用方式建议摘要：随着电力网络的迅猛发展，保障供电线路和设备的稳定和安全显得尤为重要，电网系统对二次设备及回路的管理提出了更高的要求。

本文针对断路器控制回路中防跳闭锁回路设计进行分析，通过南网精益化检查中遇到的各种情况，结合日常检修维护工作，总结出目前常用的两种防跳闭锁回路的优缺，并结合南方电网公司反事故措施的要求，阐述采用何种防跳闭锁回路更适合系统运行。

关键词：断路器，保护防跳、机构防跳一、概述防跳，顾名思义即是防止断路器跳跃动作。

防跳闭锁回路设计在控制回路中的合闸回路，而不是在跳闸回路，因为系统对故障跳闸提出了更高的要求。

在设备运行过程中，由于合闸回路中手合把手卡住或遥合接点黏连、又或者回路串电等原因，造成合闸线圈输入端一直带着合闸脉冲。

此时，如果线路发生永久性故障或开关机构脱扣，断路器跳开后又因长期存在合闸脉冲而立即合闸，而后再次跳闸，再合闸……如此反复跳跃动作，一方面将导致断路器机构严重损坏，甚至引起爆炸事件，另一方面故障电流多次冲击电力系统，易引起系统震荡。

因此，在控制回路中设置防跳闭锁回路是保证设备可靠运行、维护系统稳定的重要举措之一。

目前，常见的两种断路器防跳闭锁回路主要设置如下：一是在继电保护装置操作箱内，简称保护防跳；二是在断路器机构箱内，由一次设备厂家在开关机构控制回路中设计，简称机构防跳。

本文将结合厂家图纸分析这两种防跳闭锁回路的原理和区别，保护防跳以220kV断路器操作箱CZX-12GN型号为例，机构防跳以西门子断路器3AP-1F1型号为例，其它型号设备的防跳闭锁回路设计雷同。

二、两种常见防跳设计分析（一）保护防跳分析保护防跳，按照字面理解是通过保护装置实现的。

保护防跳闭锁回路设计在操作箱或操作插件，并通过保护装置的跳闸命令来启动。

图1为断路器保护装置内防跳回路原理接线图，TBIJ为跳闸保持继电器，TBUJ为防跳继电器。

当发生永久性故障时，保护动作跳闸，继电器TBIJ得电励磁，其串于防跳回路的常开辅助触点闭合，使得防跳继电器TBUJ得电励磁，并通过自身常开辅助触点闭合形成自保持回路，同时其串于合闸回路的常闭辅助触点断开，从而使合闸回路“断线”。

断路器防跳回路的应用分析及改进设计摘要：断路器防跳回路可以防止断路器因某些原因导致的反复分合闸，即断路器跳跃。

如果防跳回路不完善，就可能使断路器的遮断能力下降、机构损坏，若合于故障点时，甚至可能引起开关爆炸，并对系统造成冲击，威胁人身及设备安全。

断路器发生跳跃有两种情况。

(1)当断路器合于故障点时，保护动作使断路器跳开，若此时合闸脉冲仍未解除，断路器将再次合闸，如此反复导致断路器跳跃。

(2)当断路器机构有问题时，无法使断路器正常合闸，若此时断路器合闸脉冲仍未解除，将导致断路器反复合分闸，导致断路器跳跃。

关键词：断路器防跳回路；应用；改进设计引言目前，保护操作箱与断路器机构本身均有防跳回路设计，保护操作箱防跳回路使用时间更长，回路设计更为成熟。

对于部分投运时间较早的变电站，断路器本体机构中防跳回路会存在缺失或设计不完善的现象，一般采用保护操作箱防跳回路。

当断路器发生偷跳时，保护操作箱回路无法启动，当下为可靠避免断路器跳跃现象的发生，国家电网公司要求新投运变电站及老站改造时均采用断路器机构防跳。

因此，防跳回路的改造与验证常见于技改与新站验收工作中。

从工程实际角度出发，探讨了断路器机构防跳回路的改造与验证方法，最后就当前断路器机构防跳回路存在的不足进行了分析，并提出了具体的改进措施。

1防跳回路的应用1.1串联式防跳回路TBJ防跳继电器系列由电流启动，并且该线圈与断路器跳闸电路串联。

电压保护线圈与断路器闭合线圈并联连接。

关闭时，如果设备或线路有故障，继电保护措施和输出接点将逐一关闭。

这时，当跳防止继电器的电流线圈启动，自动开关动作时，正常的TBL闭合触点会使闭合电路常闭。

此外，始终将电压线圈连接到正常打开的触点上。

如果此时无法返回KK或HJ联系人，我们将继续发出退出指示。

断路器无法关闭，因为闭合电路已断开，从而防止动作。

TBL启动后，它会保护自己，直到与保护输出并联的常开触点闭合，并且常开的断路器辅助触点被迫移动。

110千伏断路器防跳回路异常原因分析及处理摘要：110千伏断路器改为由本体机构箱实现防跳功能后，出现冗余回路，影响保护装置运行，采用对相关二次回路进行优化设计，解决了该问题，对于下一步防跳回路的改造工作中，相关二次回路的优化具有实用意义。

关键词：防跳；回路；原因分析；处理1、110千伏断路器防跳回路存在的异常现象南充潆溪110千伏变电站新建工程物资招标时间为2009年12月，110千伏断路器的防跳回路方面考虑由操作箱实现，不启用断路器自身防跳。

后按照四川省电力公司电网装备技术标准，要求设备厂家将防跳改为由断路器本体机构箱实现，110千伏断路器厂家按照要求进行了更改，确认图纸见附图1：图中的S3为远方/就地切换开关，S1为断路器位置辅助开关，S2为弹簧未储能辅助开关，K11为防跳继电器，K14为SF6闭锁继电器，Y4为合闸线圈，Y1及Y2分别为跳闸1、2线圈，下文涉及的HWJ为操作箱的合闸位置继电器、TWJ为操作箱的调整位置继电器。

防跳回路方面，在使用断路器本体机构箱实现防跳功能的情况下，断路器898与900号端子之间连通，构成防跳闭锁的启动回路，如使用操作箱实现防跳功能，断路器898与900号端子之间的连结回路应断开，在本工程中，按要求使用断路器本体机构箱实现防跳功能。

外部接口方面，操作正电101接入断路器的602号端子，操作负电102接入断路器的605、625、645号端子，合闸107接入断路器的610号端子,TWJ监视回路接入断路器的896号端子，跳闸137及HWJ监视回路接入断路器的630号端子。

后在设备安装完毕，在保护装置送电调试后发现存在如下问题：当110千伏断路器合上后，操作箱的跳合位灯同时亮，断路器的K11继电器频繁抖动，影响保护正常运行，该项目所用的5台断路器均出现同样的问题。

2、防跳回路异常现象的原因分析通过相关图纸的查阅和一些技术人员的研究，对相关回路的分析如下：HWJ监视继电器所在原理回路如下：操作箱提供的操作正电—操作箱合闸指示灯—操作箱HWJ电器—操作箱跳闸信号继电器—操作箱跳闸压力闭锁继电器常开接点—跳闸保持继电器—操作箱HWJ监视回路出口（1X9-C26端子）—通过断路器的630号端子接入断路器机构箱内部操作回路—断路器S3切换开关提供的9-10常闭接点—断路器S1辅助开关的1-2常开接点—断路器Y1跳闸闸线圈—断路器K14继电器的常闭接点—K14继电器的31-32常闭接点—操作箱提供的操作负电。

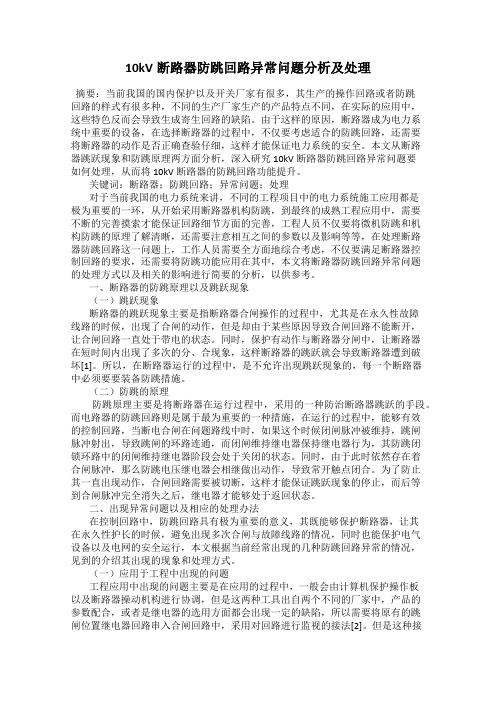

10kV断路器防跳回路异常问题分析及处理摘要：当前我国的国内保护以及开关厂家有很多，其生产的操作回路或者防跳回路的样式有很多种，不同的生产厂家生产的产品特点不同，在实际的应用中，这些特色反而会导致生成寄生回路的缺陷。

由于这样的原因，断路器成为电力系统中重要的设备，在选择断路器的过程中，不仅要考虑适合的防跳回路，还需要将断路器的动作是否正确查验仔细，这样才能保证电力系统的安全。

本文从断路器跳跃现象和防跳原理两方面分析，深入研究10kV断路器防跳回路异常问题要如何处理，从而将10kV断路器的防跳回路功能提升。

关键词：断路器；防跳回路；异常问题；处理对于当前我国的电力系统来讲，不同的工程项目中的电力系统施工应用都是极为重要的一环，从开始采用断路器机构防跳，到最终的成熟工程应用中，需要不断的完善摸索才能保证回路细节方面的完善，工程人员不仅要将微机防跳和机构防跳的原理了解清晰，还需要注意相互之间的参数以及影响等等，在处理断路器防跳回路这一问题上，工作人员需要全方面地综合考虑，不仅要满足断路器控制回路的要求，还需要将防跳功能应用在其中，本文将断路器防跳回路异常问题的处理方式以及相关的影响进行简要的分析，以供参考。

一、断路器的防跳原理以及跳跃现象（一）跳跃现象断路器的跳跃现象主要是指断路器合闸操作的过程中，尤其是在永久性故障线路的时候，出现了合闸的动作，但是却由于某些原因导致合闸回路不能断开，让合闸回路一直处于带电的状态。

同时，保护有动作与断路器分闸中，让断路器在短时间内出现了多次的分、合现象，这样断路器的跳跃就会导致断路器遭到破坏[1]。

所以，在断路器运行的过程中，是不允许出现跳跃现象的，每一个断路器中必须要要装备防跳措施。

（二）防跳的原理防跳原理主要是将断路器在运行过程中，采用的一种防治断路器跳跃的手段。

而电路器的防跳回路则是属于最为重要的一种措施，在运行的过程中，能够有效的控制回路，当断电合闸在问题路线中时，如果这个时候闭闸脉冲被维持，跳闸脉冲射出，导致跳闸的环路连通，而闭闸维持继电器保持继电器行为，其防跳闭锁环路中的闭闸维持继电器阶段会处于关闭的状态。
