磨床工作台的改进

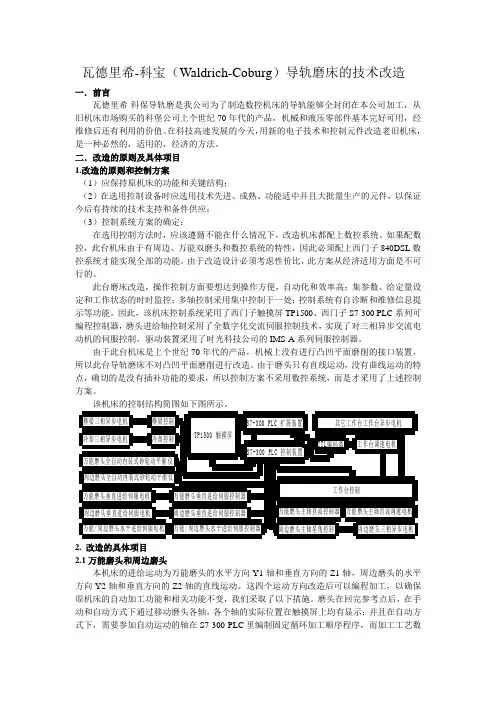

瓦德里希-科宝（Waldrich-Coburg ）导轨磨床的技术改造一．前言瓦德里希-科保导轨磨是我公司为了制造数控机床的导轨能够全封闭在本公司加工，从旧机床市场购买的科堡公司上个世纪70年代的产品，机械和液压零部件基本完好可用，经维修后还有利用的价值。

在科技高速发展的今天，用新的电子技术和控制元件改造老旧机床，是一种必然的，适用的，经济的方法。

二．改造的原则及具体项目1.改造的原则和控制方案（1）应保持原机床的功能和关键结构；（2）在选用控制设备时应选用技术先进、成熟、功能适中并且大批量生产的元件，以保证今后有持续的技术支持和备件供应；（3）控制系统方案的确定：在选用控制方法时，应该遵循不能在什么情况下，改造机床都配上数控系统。

如果配数控，此台机床由于有周边、万能双磨头和数控系统的特性，因此必须配上西门子840DSL 数控系统才能实现全部的功能。

由于改造设计必须考虑性价比，此方案从经济适用方面是不可行的。

此台磨床改造，操作控制方面要想达到操作方便，自动化和效率高；集参数、给定量设定和工作状态的时时监控；多轴控制采用集中控制于一处；控制系统有自诊断和维修信息提示等功能。

因此，该机床控制系统采用了西门子触摸屏TP1500、西门子S7-300 PLC 系列可编程控制器，磨头进给轴控制采用了全数字化交流伺服控制技术，实现了对三相异步交流电动机的伺服控制，驱动装置采用了时光科技公司的IMS-A 系列伺服控制器。

由于此台机床是上个世纪70年代的产品，机械上没有进行凸凹平面磨削的接口装置，所以此台导轨磨床不对凸凹平面磨削进行改造。

由于磨头只有直线运动，没有曲线运动的特点，确切的是没有插补功能的要求，所以控制方案不采用数控系统，而是才采用了上述控制方案。

该机床的控制结构简图如下图所示。

横梁三相异步电机冷却三相异步电机周边磨头全自动内装式砂轮动平衡万能磨头垂直进给伺服电机周边磨头垂直进给伺服电机万能/周边磨头水平进给伺服电机万能/周边磨头水平进给伺服控制器周边磨头垂直进给伺服控制器万能磨头垂直进给伺服控制器仪仪万能磨头全自动内装式砂轮动平衡工作台调速电机其它工作台工作台异步电机冷却控制横梁控制TP1500触摸屏S7-300PLC 扩展装置S7-300PLC 控制装置万能磨头主轴直流控制器周边磨头主轴星角控制周边磨头三相异步电机万能磨头主轴直流调速电机工作台控制TTL 编码器2. 改造的具体项目2.1万能磨头和周边磨头本机床的进给运动为万能磨头的水平方向Y1轴和垂直方向的Z1轴，周边磨头的水平方向Y2轴和垂直方向的Z2轴的直线运动。

磨削机床改善方案概述磨削机床是一种用于精密磨削的机床，广泛应用于制造业中。

然而，由于长期使用和磨损，磨削机床可能会出现一系列问题，例如精度低、寿命短、噪音大等，影响了工作效率和质量。

因此，磨削机床改善方案是必要的。

具体措施1. 引入新材料磨削机床的材料是影响其性能的重要因素。

引入新材料可以提高磨削机床的耐久性、强度和精度。

例如，使用高强度钢材代替低强度材料，可以大大提高磨削机床的使用寿命。

2. 优化加工工艺加工工艺的优化可以提高磨削机床的加工精度和效率。

例如，采用先进的数控技术控制磨削机床的加工过程，可以提高加工精度和效率，避免误差和生产故障。

3. 设计更好的机构机构的设计是影响磨削机床性能的重要因素。

通过改进机构设计，可以提高磨削机床的加工精度和效率。

例如，在滚动轴承上安装轴承座，可以减小磨削过程的振动，提高加工精度。

4. 采用新技术新技术是推动磨削机床发展的关键。

例如，采用高速电机和水冷却技术，可以有效地减小机床的噪音和热量，提高机床的加工效率和精度。

5. 增强维护保养维护保养是磨削机床保持良好状态的必要条件。

定期对机床进行维护保养，例如清洁和润滑，可以延长机床的使用寿命，并避免故障和损坏。

总结磨削机床是制造业中不可缺少的重要设备，但由于长期使用和磨损，可能会出现一系列问题。

通过引入新材料、优化加工工艺、设计更好的机构、采用新技术、增强维护保养等措施，可以有效地改善磨削机床的性能，提高工作效率和质量。

然而，需要注意的是，不同型号的磨削机床可能需要采取不同的改善方案，因此在实际应用中需要根据具体情况选择合适的方案。

磨削机床改善方案磨削机床是现代工业生产中必不可少的关键设备，它可以在工件表面上加工出极高精度的工件，是制造高品质零件的重要工具。

但是在使用过程中，磨削机床会受到磨损、变形、疲劳等因素的影响，导致加工精度下降，生产效率降低，需要及时进行维护和改善。

本文将介绍一些有效的磨削机床改善方案，来提升加工效率和加工精度。

1. 床身加工优化床身的加工质量直接影响着整个磨削机床的加工精度和生产效率，因此必须保持在极高水平。

在磨削机床的床身加工过程中，应注意以下几个方面：•选择优质材料：床身材料要求高强度、高硬度、高耐磨性能等，以提高床身的整体性能和稳定性。

•采用精密的机械加工设备：采用数控加工等高精度加工设备，以确保床身表面的光滑度和平整度。

•适当采用热处理工艺：热处理能提高床身硬度、耐磨性和稳定性，使其能够更好的承受磨削过程中的压力和振动。

2. 润滑系统改进磨削机床运行过程中需要润滑剂的滋润来减少运动部件之间的摩擦，延长机器的使用寿命，提高加工精度。

但是，润滑系统也会受到污染、泄漏等问题的影响，从而影响整个磨削机床的加工效率和精度。

因此，调整润滑系统的设计和优化润滑装置的安装位置是改善方案之一。

•定期更换润滑油：运用特殊、适应润滑条件的高品质润滑油品，通过正确的更换和检查机械零部件，保持润滑系统的有效性。

•加装滤油装置：通过加装滤油器或油水分离装置，能够有效过滤润滑油中的异物颗粒、水分等，防止其继续污染油路，提高润滑效果。

•安装增压泵：增压泵能够将润滑油提供给磨削机床中各运动部位的润滑装置，缓解润滑系统的压力，使其稳定正常运转。

3. 控制系统升级磨削机床的控制系统对于加工精度的影响非常大，一个优秀的控制系统能够使加工机床的稳定性和精度得到大幅提升。

针对磨削机床控制系统升级，建议从以下几点着手：•采用高精度传感器：通过更换高精度的传感器和测量系统，从而获得更为准确的加工数据，提高加工精度。

•使用具有自学能力的控制器：自学能力的控制器能够对加工机床的运行状态进行学习和分析，从而动态调整磨削机床的加工参数，确保加工精度稳定。

磨床加工异常改善报告-提升工艺品质的探索磨床加工异常改善报告-提升工艺品质的探索一、引言在现代制造业中，磨床加工是一项非常重要的工艺，在提升工艺品质方面发挥着重要的作用。

然而，在实际应用中，我们常常会遇到磨床加工异常的情况，这给产品的质量和工艺的稳定性带来了一定的挑战。

我们需要深入研究和探索磨床加工异常的改善方法，以提升工艺品质。

本报告将就此展开讨论。

二、磨床加工异常的表现和原因分析1. 磨床加工异常的表现磨床加工异常主要表现为以下几个方面：(1) 工件表面质量不理想：表面有毛刺、研磨痕迹明显等现象，无法满足产品要求的工艺品质。

(2) 尺寸偏差超出范围：工件的尺寸偏差超出了设计要求，无法满足产品的准确度和精度。

(3) 磨削效率低：磨削过程中的磨削率低下，加工效率低下，导致生产效益下降。

2. 磨床加工异常的原因分析磨床加工异常的原因有多方面，包括以下几个方面：(1) 砂轮材质选择不当：选择的砂轮硬度不符合工件材质的特点，导致加工效果不佳。

(2) 切削液使用不当：切削液添加量不合适或者切削液的性能不稳定，导致磨削过程中的摩擦和冷却效果不佳。

(3) 磨床机床的配置和调整不当：磨床机床的配重、调整以及刀具的选择等方面的不当操作，会导致磨床加工的异常情况。

三、改善方法探索为了解决磨床加工异常带来的问题，我们需要探索有效的改善方法，以提升工艺品质。

以下是几个改善方法的探索：1. 研发适用的砂轮材质针对不同材质的工件，我们可以研发适用的砂轮材质，以满足工件磨削的要求。

通过对砂轮硬度、颗粒大小等参数的优化，可以提高磨削效果和加工质量。

2. 优化切削液的使用合理选择和使用切削液是改善磨床加工异常的关键。

我们可以通过优化切削液的添加量和性能，以及加强对切削液的管理和维护，提高磨削过程的润滑和冷却效果，从而提升工艺品质。

3. 完善磨床机床的配置和调整对磨床机床的配重、调整和刀具选择等方面进行完善，可以减少磨床加工的异常情况。

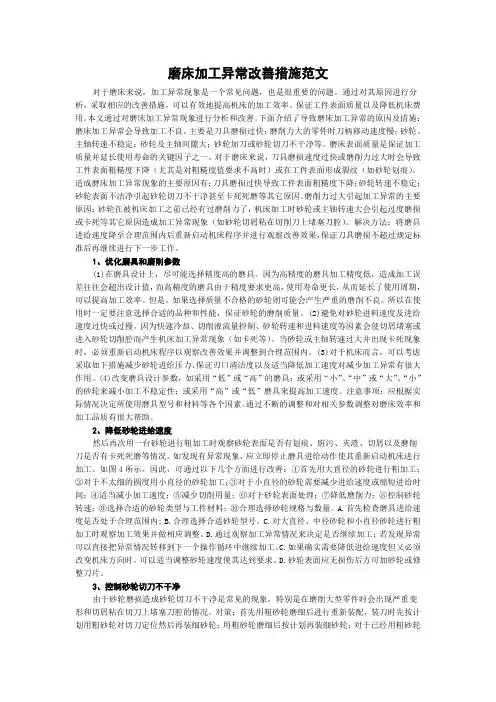

磨床加工异常改善措施范文对于磨床来说，加工异常现象是一个常见问题，也是很重要的问题。

通过对其原因进行分析，采取相应的改善措施，可以有效地提高机床的加工效率、保证工件表面质量以及降低机床费用。

本文通过对磨床加工异常现象进行分析和改善。

下面介绍了导致磨床加工异常的原因及措施：磨床加工异常会导致加工不良，主要是刀具磨损过快；磨削力大的零件时刀柄移动速度慢；砂轮、主轴转速不稳定；砂轮及主轴间隙大；砂轮加刀或砂轮切刀不干净等。

磨床表面质量是保证加工质量并延长使用寿命的关键因子之一。

对于磨床来说，刀具磨损速度过快或磨削力过大时会导致工件表面粗糙度下降（尤其是对粗糙度值要求不高时）或在工件表面形成裂纹（如砂轮划痕）。

造成磨床加工异常现象的主要原因有：刀具磨损过快导致工件表面粗糙度下降；砂轮转速不稳定；砂轮表面不洁净引起砂轮切刀不干净甚至卡死死磨等其它原因。

磨削力过大引起加工异常的主要原因：砂轮在被机床加工之前已经有过磨削力了，机床加工时砂轮或主轴转速大会引起过度磨损或卡死等其它原因造成加工异常现象（如砂轮切屑粘在切削刀上堵塞刀腔）。

解决方法：将磨具进给速度降至合理范围内后重新启动机床程序并进行观察改善效果，保证刀具磨损不超过规定标准后再继续进行下一步工作。

1、优化磨具和磨削参数(1)在磨具设计上，尽可能选择精度高的磨具。

因为高精度的磨具加工精度低，造成加工误差往往会超出设计值，而高精度的磨具由于精度要求更高，使用寿命更长，从而延长了使用周期，可以提高加工效率。

但是，如果选择质量不合格的砂轮则可能会产生严重的磨削不良。

所以在使用时一定要注意选择合适的品种和性能，保证砂轮的磨削质量。

(2)避免对砂轮进料速度及进给速度过快或过慢。

因为快速冷却、切削液流量控制、砂轮转速和进料速度等因素会使切屑堵塞或进入砂轮切削腔而产生机床加工异常现象（如卡死等）。

当砂轮或主轴转速过大并出现卡死现象时，必须重新启动机床程序以观察改善效果并调整到合理范围内。

磨削机床改善方案1. 背景磨削是机械加工的一种重要方法，广泛应用于制造业领域。

而磨削机床作为磨削技术的主要工具，其对产品质量和生产效率的影响尤为重要。

然而，在实际生产中，磨削机床常常存在一系列问题，例如加工精度不高、表面粗糙度较大、易发生振动、寿命短等。

若不能有效解决这些问题，将直接影响到产品质量和生产效率。

因此，为了提高磨削机床的加工精度和稳定性，需要对其进行改善。

2. 磨削机床改善方案2.1 选用高精度磨削机床选择高精度的磨削机床是提高加工精度和稳定性的一个重要手段。

高精度磨削机床具有较高的加工精度和稳定性，能够有效降低产品加工误差和表面粗糙度，提高加工效率和质量。

此外，高精度磨削机床还具有寿命长、维修方便等优点。

2.2 优化机床结构通过优化机床结构，可以进一步提高其加工精度和稳定性。

优化机床结构包括改进机床的支撑结构、刚性、稳定性等，减少机床振动及其对加工精度的影响。

例如，在机床床身上增加减震器、加强床身刚性、增加加工过程的补偿机制等都能有效改善机床的结构。

2.3 选用合适的磨削工具磨削工具是影响磨削精度和加工效率的关键因素之一。

正确地选用合适的磨削工具能够大大提高磨削机床的加工效率和质量。

在选择磨削工具时，需要考虑磨削对象的材质、工件的形状和尺寸等因素，并结合机床的性能、磨削方式等进行合理选择。

2.4 做好机床维护和保养机床的维护和保养是保证其良好工作状态和稳定性的关键。

及时清洁、检查和维护机床，定期更换磨削工具、检查润滑油等是维护机床的常规工作。

此外，应定期进行机床的保养检修，检查机床各部件的运行状况，确保机床的各项指标处于正常范围内，以保证机床的长期稳定运行。

3. 结论在磨削机床的改善过程中，上述方案都是值得考虑的。

通过对机床的优化、选用高精度的磨削工具、合理维护和保养等一系列措施，能够有效地提高磨削机床的加工精度和稳定性，进一步提高产品的质量和生产效率。

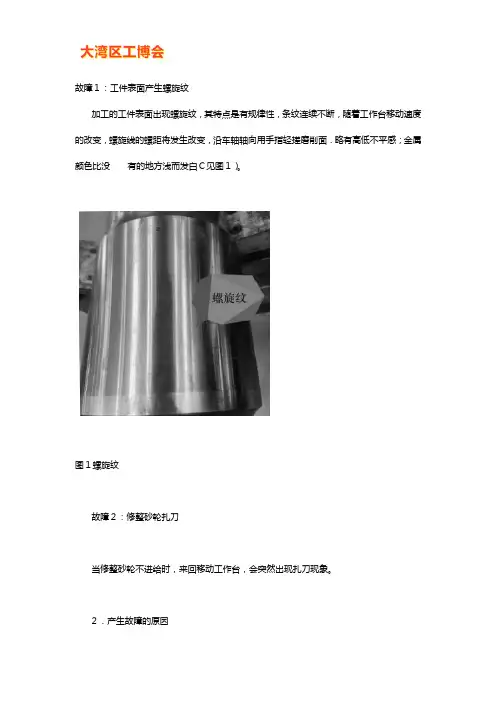

故障１：工件表面产生螺旋纹加工的工件表面出现螺旋纹，其特点是有规律性，条纹连续不断，随着工作台移动速度的改变，螺旋线的螺距将发生改变，沿车轴轴向用手指轻搓磨削面．略有高低不平感；金属颜色比没有的地方浅而发白Ｃ见图１）。

图１螺旋纹故障２：修整砂轮扎刀当修整砂轮不进给时，来回移动工作台，会突然出现扎刀现象。

２．产生故障的原因（１）砂轮的因素。

（２）工作台运动不平稳或液压系统中进人空气产生爬行（３）进给机构微调精度不高或不稳定。

（４）磨床精度刚性和运动的平衡性因素：①工作台的直线往复运动精度（移动时直线性和倾斜）Ｄ②主轴的运动精度（径向圆跳动和轴向窜动）。

（Ｄ主轴轴承间隙过大，磨削时受径向力的作用砂轮主轴产生偏转现象．使砂轮边缘接触工件造成螺旋纹＾④各部件之间的相互位置精度等。

３．排除及调整检测方法（１）拆下砂轮查看砂轮锥面孔与主轴的接触面积在８０％以上，无损伤。

砂轮做静平衡调整。

（２）检查液压系统的总压力值为１．５ＭＰ＾润滑压力分别为ＩＭＰａ、０．８ＭＰａ。

各浮力的压力值分别为０．１５￣０．２０ＭＰａ。

均为正常值，所有液压元件无损伤、无泄漏，各接触面（导轨）无损伤，润滑良好，工作台分别做低速、中速及高速运动均无爬行现象。

（３）拆下砂轮架后防护装置，将磁力表座吸在床身上，用千分表打在砂轮架上导轨后端，检测微进给量是否与千分表的数值一致，多次检测进给机构完好（４）在磨床精度中，床身导轨的直线度和平行度是其他精度的基础，所以必须先检测床身导轨的直线度。

初步检测方法如图２所示，在解体前，在工作台中间放一个随机所附的桥板，桥板中间与工作台移动方向平行和垂直各放一个合像水平仪，移动工作台，在最大磨削长度的两端和中间三个位置检验。

初步检测床身直线度超差。

调整：先拆除工作台，清洗Ｖ形和直线导轨配研修刮５００ｍｍ的Ｖ形铁和５００ｍｍ平尺，使他们的接触面不小于１４-１５点／ｃｍ２，修刮完成后，搭建简易的３００ｍｍ的桥板检测床身的直线度（见图３）。

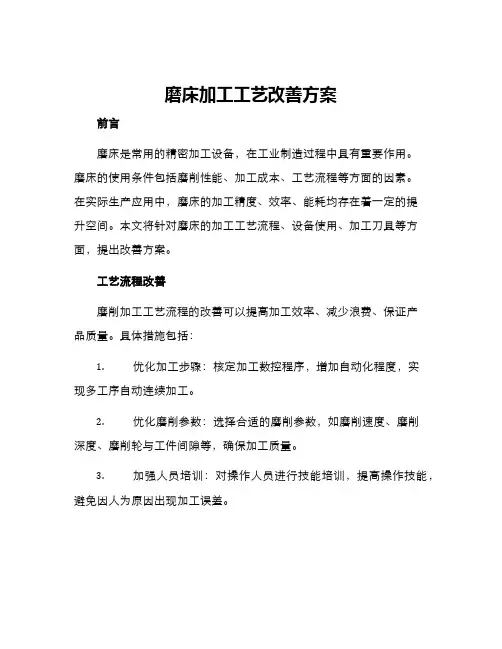

磨床加工工艺改善方案前言磨床是常用的精密加工设备，在工业制造过程中具有重要作用。

磨床的使用条件包括磨削性能、加工成本、工艺流程等方面的因素。

在实际生产应用中，磨床的加工精度、效率、能耗均存在着一定的提升空间。

本文将针对磨床的加工工艺流程、设备使用、加工刀具等方面，提出改善方案。

工艺流程改善磨削加工工艺流程的改善可以提高加工效率、减少浪费、保证产品质量。

具体措施包括：1.优化加工步骤：核定加工数控程序，增加自动化程度，实现多工序自动连续加工。

2.优化磨削参数：选择合适的磨削参数，如磨削速度、磨削深度、磨削轮与工件间隙等，确保加工质量。

3.加强人员培训：对操作人员进行技能培训，提高操作技能，避免因人为原因出现加工误差。

设备使用改善磨床设备的使用合理性不仅涉及工作效率，也涉及设备寿命和使用成本。

提高设备使用效率和降低使用成本的措施包括：1.定期维护检修：设备应定期进行维护保养，实行生产线维护制度，避免出现设备故障。

2.环境优化：为设备提供良好的使用环境，保证设备的稳定运行。

3.选用优质配件：选用优质的磨削轮配件，避免因较低质量的配件使用导致的加工误差或设备故障。

加工刀具改善磨床加工刀具是影响加工精度和效率的重要因素。

为达到磨削加工要求，提高加工效率，需从如下方面进行改进：1.选用优质刀具：选用高品质的刀具，并考虑其耐磨、刚度、精度等性能指标。

2.刀具检测校准：利用精密测量设备检测并校准刀具，确保刀具确实符合相关标准。

3.刀具润滑保养：刀具保养润滑工作应及时、充分进行，以延长刀具寿命，保证加工质量。

结论本文从工艺流程、设备使用、加工刀具等方面提出了一系列改善方案，以提高磨床加工的精度和效率，降低生产成本，保证产品质量。

磨床加工的改善需要综合考虑诸多因素，相信在不断的实践中，针对特定问题会有更好的解决方案出现。
