钻孔灌注桩施工报验资料

钻孔灌注桩报验资料钻孔灌注桩作为一种常见的基础工程形式，因其承载能力高、施工适应性强等优点，在各类建筑和桥梁工程中得到了广泛应用。

而钻孔灌注桩报验资料则是对其施工过程和质量的全面记录和检验，是确保工程质量的重要依据。

一、报验资料的重要性钻孔灌注桩的施工过程较为复杂，涉及到地质勘察、钻孔、钢筋笼制作与安装、混凝土灌注等多个环节。

每一个环节的质量都直接影响到桩的承载能力和稳定性。

报验资料能够及时发现和纠正施工中的问题，保证施工质量符合设计和规范要求。

同时，报验资料也是工程竣工验收和结算的重要依据。

它为工程质量的追溯和评估提供了详细的数据支持，有助于解决可能出现的质量纠纷和争议。

二、报验资料的组成1、施工方案施工方案应包括工程概况、施工工艺流程、施工设备选型、施工质量控制措施、安全保障措施等内容。

施工方案的合理性和可行性直接影响到施工的顺利进行和质量控制。

2、原材料检验报告（1）钢筋：需提供钢筋的出厂合格证、质量检验报告，以及现场抽样复试报告。

复试项目包括抗拉强度、屈服强度、伸长率、弯曲性能等。

（2）水泥：应提供水泥的出厂合格证、质量检验报告，以及现场安定性、强度等指标的复试报告。

（3）砂、石：需提供砂、石的检验报告，包括颗粒级配、含泥量、泥块含量等指标。

（4）外加剂：若使用外加剂，应提供外加剂的产品合格证、质量检验报告和性能检测报告。

3、施工记录（1）钻孔记录：包括钻孔的起止时间、钻进速度、孔深、孔径、地质情况等。

（2）钢筋笼制作与安装记录：记录钢筋笼的主筋规格、间距、箍筋间距、焊接质量等。

（3）混凝土灌注记录：包括混凝土的配合比、坍落度、灌注起止时间、灌注量、导管埋深等。

4、隐蔽工程验收记录（1）钢筋笼隐蔽验收：验收内容包括钢筋笼的长度、直径、主筋根数、箍筋间距、焊接质量等。

（2）桩孔隐蔽验收：主要验收桩孔的深度、孔径、垂直度、孔底沉渣厚度等。

5、桩身质量检测报告（1）低应变动力检测：用于检测桩身完整性，判断桩身是否存在缺陷及缺陷的位置和程度。

钻孔灌注桩报验资料一、项目背景钻孔灌注桩是一种常见的基础工程施工技术，广泛应用于建筑、桥梁、地铁等工程中。

作为一种重要的控制质量手段，每一次钻孔灌注桩的施工完成后，都需要进行报验，以保证施工质量。

本文将介绍钻孔灌注桩报验资料的内容和要求。

二、报验资料的内容1. 施工单位信息：包括施工单位名称、工程负责人、联系电话等。

这些信息主要是为了确认责任方和联系方式，方便后续的沟通和联系。

2. 施工地点信息：详细描述钻孔灌注桩的施工地点，包括所在城市、具体位置、地势等，以及地下管线等相关情况。

这些信息对于后续的工程管理和安全措施制定非常重要。

3. 钻孔灌注桩工程的设计文件：包括工程设计说明书、施工图纸、技术规范等。

这些文件是施工过程中的重要依据，需要在报验时提供，以确保施工过程符合设计要求。

4. 施工材料信息：包括钻孔灌注桩中使用的水泥、砂浆、钢筋等材料的品牌、型号、产地和质量检测报告等。

这些信息确保了施工所使用的材料符合国家标准和设计要求。

5. 施工机械设备信息：包括钻机、灌注设备、搅拌机等设备的品牌、型号和技术参数。

这些信息表明施工所使用的设备符合要求，能够满足工程施工的需要。

6. 施工人员信息：包括施工队伍的人员构成、资质证书等。

这些信息反映了施工单位具备专业的施工人员，并能够保证施工的质量和安全。

7. 施工过程记录：详细记录钻孔灌注桩的施工过程，包括钻孔时的孔深、孔径、钻孔方法，灌注时的材料配比、搅拌时间、搅拌方法等。

这些记录资料是施工过程的真实反映，也是工程质量评估的依据。

8. 现场检测报告：包括对施工过程中的钻孔灌注桩的开挖检测、孔壁纵向平整度检测、混凝土浇筑质量检测等。

这些报告能够验证施工过程的质量，并保证最终的工程质量。

三、报验资料的要求1. 报验资料的整理和齐全性：所有报验资料必须按照要求整理，确保内容完整、准确，各项资料要齐全。

2. 资料的真实性和可靠性：所有报验资料必须真实反映施工过程和施工质量，不得作伪造、篡改等违规操作。

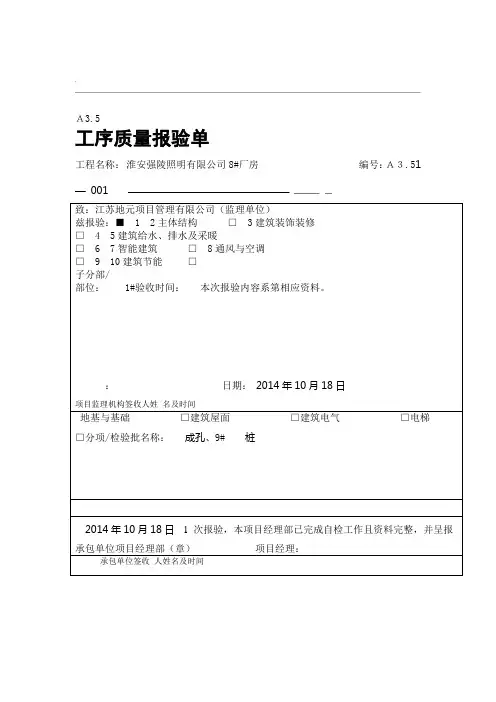

.Ａ3.5工序质量报验单工程名称：淮安强陵照明有限公司8#厂房编号：Ａ３.51—001致：江苏地元项目管理有限公司（监理单位）. .江苏省建设厅监制B.1.4工程质量报验表 20141018 —编号：B.1.工程名称：淮安强陵照明有限公司8#厂房4 2..江苏省住房和城乡建设厅监制第五版表..钻孔灌注桩施工记录表建设单位：淮安强陵照明有限公司工程名称：淮安强陵照明有限公司8#厂房施工单位：江苏兴亚建设工程有限公司桩径500mm 砼标号：C25单位：M..项目经理: 质检员:建设(监理)代表:..Ａ3.5工序质量报验单工程名称：淮安强陵照明有限公司8#厂房编号：Ａ３.51—001..江苏省建设厅监制B.1.4工程质量报验表 20141018 —编号：B.1.工程名称：淮安强陵照明有限公司8#厂房4 2..江苏省住房和城乡建设厅监制第五版表钢筋笼制作安放施工记录表2014.10.18验收时间：工程名称：淮安强陵照明有限公司8#厂房12 根、6.5@100Φ 1 1 40 10.18 合格@200012 200 14.6m812根、Φ6.5@100 2 9 合格40 10.18@200012 20014.6m..质检员：监理工程师（建设单位项目负责人）：ZJ3.5混凝土灌注桩钢筋笼分项工程检验批质量验收记录...5Ａ3单报验工序质量001 —编号：Ａ３.51 工程名称：淮安强陵照明有限公司8#厂房. .江苏省建设厅监制B.1.4工程质量报验表 20141018 厂房—B.1.4 2 编号：8#工程名称：淮安强陵照明有限公司..江苏省住房和城乡建设厅监制第五版表8Ａ3.表报审混凝土浇筑001 编号：Ａ3.8－厂房工程名称：淮安强陵照明有限公司..江苏省建设厅监制B.1.5表报审混凝土浇筑..江苏省住房和城乡建设厅监制第五版表 ZJ3.6混凝土灌注桩分项工程检验批质量验收记录..4 （高于地下水位）,m 泥浆面标高0.5~1.0灌注桩水下混凝土施工记录ZJ2.10250 Φ厂房导管类型：工程名称：淮安强陵照明有限公司8#砼坍落度：水泥强度等级：P.O42.520 MM18砼强度等级：C25 ±..质检员：监理工程师（建设单位项目负责人）：B.1.4工程质量报验表厂房淮安强陵照明有限公司8#—工程名称：B.1.编号：4..（项目监理机构）致：B.1.5审表浇筑报土混凝工程名称：—编号：B.1.5..（项目监理机构）致：江苏省住房和城乡建设厅监制第五版表.。

钻孔灌注桩的报验资料钻孔灌注桩的报验资料一、项目概况钻孔灌注桩是一种常见的地基处理方法，合用于建造物、桥梁、隧道等工程的基础施工。

本文档旨在提供钻孔灌注桩的报验资料，以确保工程施工质量和安全。

二、施工准备1. 工程概况：概述工程的规模、位置、用途等基本信息。

2. 安全措施：列出施工期间需要遵守的安全规定和预防措施。

3. 施工方案：详细描述钻孔灌注桩的施工流程，包括设备选型、钻孔参数、灌注混凝土配比等。

三、材料准备1. 钢筋材料：介绍使用的钢筋材料的规格、数量以及质量要求。

2. 砼材料：详细说明所用砼材料的种类、强度等级、水泥标号等信息。

3. 管线材料：罗列使用的管线材料种类、规格、数量等细节。

四、施工过程1. 钻孔施工：描述钻孔设备的选用、钻孔方法、孔径控制等细节。

2. 钢筋安装：说明钢筋布置图、钢筋加工及安装方法、焊接规范等要求。

3. 灌注过程：阐述灌注混凝土的浇筑方式、注浆方法、振捣要求等关键环节。

4. 确认质量：列浮现场质量检测和试验的内容，包括钻孔成孔检验、钢筋质量验收、砼强度检测等。

五、安全质量监测1. 安全监测：说明使用的安全监测设备、监测内容以及监测频率。

2. 质量监测：详细描述每一个阶段的质量监测方法、监测指标、监测标准等要求。

六、质量验收标准根据相关规范和标准，设定钻孔灌注桩施工的质量验收标准，包括钻孔质量验收、钢筋质量验收、灌注混凝土质量验收等方面。

七、文档附件本文档所涉及附件如下：1. 钻孔灌注桩施工方案2. 钻孔施工图纸3. 钻孔成孔检验报告4. 钢筋质量检验报告5. 砼强度检测报告6. 安全监测报告7. 质量监测报告八、法律名词及注释1. 施工验收规范：指针对钻孔灌注桩施工的验收标准和要求，由相关法律法规制定和发布。

2. 基础工程：指钻孔灌注桩所属的土木工程领域，包括桥梁、隧道、建造物等基础工程项目。

钻孔灌注桩要做哪些资料钻孔灌注桩是一种常见的基础工程施工方法，在建筑、桥梁、道路等领域广泛应用。

为了保证施工质量和工程安全，需要做好一系列的资料记录和整理工作。

以下是在钻孔灌注桩施工过程中通常需要准备的资料：一、施工准备阶段1、工程地质勘察报告详细了解施工场地的地质情况，包括土层分布、地下水位、岩土特性等，为设计和施工提供依据。

2、施工图纸及设计文件包括桩位布置图、桩身结构图、施工工艺说明等，确保施工人员对设计要求有清晰的理解。

3、施工方案制定详细的施工方案，涵盖施工流程、施工方法、质量控制措施、安全保障措施等内容。

4、测量放线资料记录桩位的测量放线数据，包括控制点坐标、桩位坐标、桩位偏差等。

5、原材料检验报告对使用的钢筋、水泥、砂、石等原材料进行检验，确保其质量符合设计和规范要求。

检验报告应包括材料的品种、规格、性能指标等。

6、施工设备报验资料提交施工所用的钻孔机、起重机、电焊机等设备的型号、规格、性能参数及检定证书，保证设备能够正常运行且满足施工要求。

二、施工过程阶段1、钻孔记录记录钻孔的起止时间、钻进速度、孔深、孔径、地质情况等，及时发现异常并采取相应措施。

2、钢筋笼制作与安装记录包括钢筋的规格、数量、焊接质量、钢筋笼长度、直径、主筋间距、箍筋间距等，确保钢筋笼的制作和安装符合设计要求。

3、混凝土灌注记录记录混凝土的配合比、坍落度、灌注时间、灌注量、导管埋深等，保证混凝土灌注的质量和连续性。

4、泥浆性能检测记录定期检测泥浆的比重、粘度、含砂率等性能指标，根据检测结果调整泥浆参数，以保证钻孔的稳定性和孔壁的完整性。

5、隐蔽工程验收记录对钢筋笼安装、桩孔深度、孔径等隐蔽工程进行验收，并记录验收结果。

6、质量检验批验收记录按照施工工序和质量验收标准，对每道工序进行质量检验，并填写检验批验收记录。

7、施工日志详细记录每天的施工情况，包括天气、施工人员、施工进度、质量问题及处理措施等。

8、影像资料拍摄施工过程中的关键环节和重要部位，如桩位放线、钢筋笼制作、混凝土灌注等，作为施工过程的直观记录。

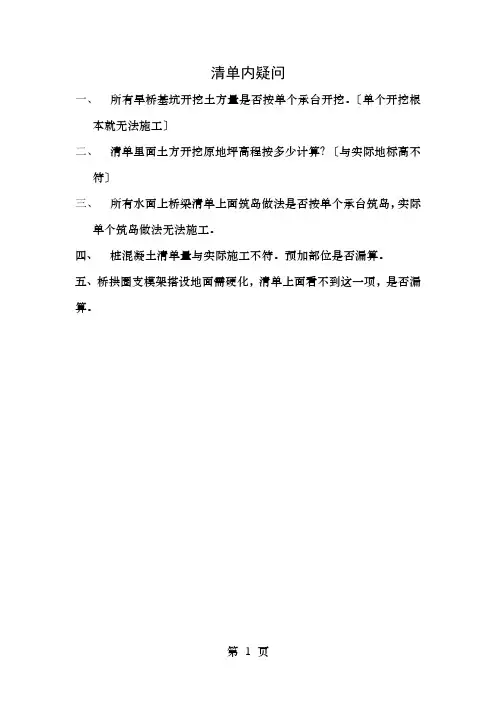

清单内疑问
一、所有旱桥基坑开挖土方量是否按单个承台开挖。

〔单个开挖根
本就无法施工〕
二、清单里面土方开挖原地坪高程按多少计算？〔与实际地标高不
符〕
三、所有水面上桥梁清单上面筑岛做法是否按单个承台筑岛，实际
单个筑岛做法无法施工。

四、桩混凝土清单量与实际施工不符。

预加部位是否漏算。

五、桥拱圈支模架搭设地面需硬化，清单上面看不到这一项，是否漏算。

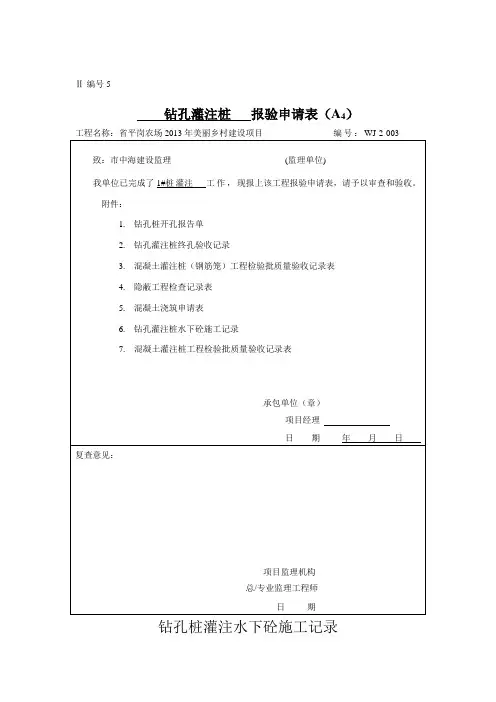

钻孔灌注桩报验申请表
工程名称：嵊州市艇湖城市公园逸少桥桩基工程编号：001
桩基施工记录D2-3
编号：001
本表由施工单位填写，城建档案馆、建立单位、施工单位各一份。

混凝土灌注桩工程检验批质量验收记录表
JTG/T F50-2021〔Ⅱ〕
隐蔽工程检查记录表D1-1
编号：001
本表由施工单位提供，城建档案馆、建立单位、施工单位各保存一份。

混凝土灌注桩〔钢筋笼〕工程检验批质量验收记录表
JTG/T F50-2021〔Ⅰ〕
编
号
：
0 0 1
本表由施工单位填写，建立单位、施工单位、城建档案馆各保存一份。

钻孔灌注桩终孔验收记录
表D2-3-4 编号：001
本表由施工单位填写，建立单位、施工单位、城建档案馆各保存一份。

第11 页。

钻孔灌注桩报验资料样本样本一：标准化钻孔灌注桩报验资料一、项目概况1.1 项目名称：钻孔灌注桩施工工程1.2 项目地点：XXXXX1.3 项目施工单位：XXXXX1.4 项目监理单位：XXXXX1.5 项目报验人员：XXXXX1.6 项目报验日期：XXXXX二、施工材料2.1 水泥：按照GB/T XXXX-XXXX的要求进行采购，采样，检测和使用。

2.2 碎石：按照GB/T XXXX-XXXX的要求进行采购，采样，检测和使用。

2.3 砂浆：按照GB/T XXXX-XXXX的要求进行采购，采样，检测和使用。

2.4 钢筋：按照GB/T XXXX-XXXX的要求进行采购，采样，检测，保护层厚度检验和使用。

三、施工工艺3.1 钻孔工艺：钻孔直径、孔深、孔的位置布置，按照施工图要求进行钻孔工艺操作。

3.2 钢筋布置：按照设计要求和构件尺寸，合理布置和连接钢筋。

3.3 灌注工艺：按照灌注方案，控制灌注浆液的流速、浆液的压力和浆液的排气。

四、施工记录4.1 钻孔记录：记录每个钻孔的直径、深度、孔位偏差、钢筋数量等信息。

4.2 钢筋记录：记录每个构件的钢筋直径、长度、数量、布置要求等信息。

4.3 灌注记录：记录灌注浆液的配比、流速、压力、浆液外观等信息。

五、质量验收5.1 钻孔验收：对钻孔直径、孔深、孔位偏差等进行检测，并填写验收记录。

5.2 钢筋验收：对钢筋直径、长度、数量、布置要求等进行检测，并填写验收记录。

5.3 灌注验收：对灌注浆液的配比、流速、压力、浆液外观等进行检测，并填写验收记录。

六、附件1. 钻孔记录表2. 钢筋记录表3. 灌注记录表4. 钻孔验收记录表5. 钢筋验收记录表6. 灌注验收记录表七、法律名词及注释1. GB/T XXXX-XXXX：《水泥标准化验方法》。

规定了水泥的取样、试验方法和质量评定方法。

2. GB/T XXXX-XXXX：《砂浆标准化验方法》。

规定了砂浆的取样、试验方法和质量评定方法。

市政工程旋挖钻孔灌注桩检验批资料一、工程概况市政工程旋挖钻孔灌注桩是一种常见的地基处理方式，旨在提高土壤的承载能力，确保工程的稳定性和安全性。

本次检验批资料主要记录了市政工程旋挖钻孔灌注桩的施工过程和相关检查数据，以便于质量监理部门进行进一步的质量监管。

二、施工过程1. 钻孔施工：根据设计要求确定桩的位置和孔径，使用旋挖钻孔机进行钻孔作业。

钻孔机要有合格检验证书，并经过环境保护部门的批准。

钻孔机的操作人员必须持有相应的操作证书，并严格遵守安全操作规程。

2. 桩身清理：完成钻孔后，使用强力风管或水管进行桩孔清理，并清除孔底的杂物和泥浆。

清理过程中需要保持现场整洁，防止杂物滞留在钻孔孔底。

3. 钢筋预埋：根据设计要求，在钻孔中预埋钢筋。

预埋钢筋的规格、数量和间距应符合设计要求，并进行记录。

4. 灌注桩混凝土：根据设计配方，将搅拌好的桩基混凝土顺次倒入钻孔中，同时通过振捣棒进行振捣，确保混凝土均匀密实，以提高桩体的承载能力。

灌注过程中，每桩灌注混凝土的数量应符合设计要求，并进行记录。

5. 桩头处理：完成灌注后，将桩头整平，并根据设计要求设置预埋件或嵌入桩帽等。

三、检验数据1. 钻孔位置和孔径测量：在钻孔前，根据设计要求确定钻孔位置，并测量孔径的准确度，确保满足设计要求。

2. 钢筋预埋验收：对预埋钢筋的规格、数量、间距等进行检查，确保符合设计要求。

3. 桩身质量检测：对灌注桩的质量进行抽检，包括桩身的强度、密实度等指标，确保达到设计标准。

4. 桩体沉降观测：根据设计要求，在灌注完成后进行桩体沉降观测，记录每个检测点的沉降数据，并与设计要求进行比对。

5. 桩身质量验收：对已完成的灌注桩进行质量验收，包括桩身的平整度、强度、密实度等指标，确保符合设计和规范要求。

四、质量控制1. 施工人员必须持有相应的资质证书，并进行定期的技术培训，确保熟练掌握施工技术和操作规程。

2. 对施工材料进行严格的质量检查，包括水泥、砂、骨料等。

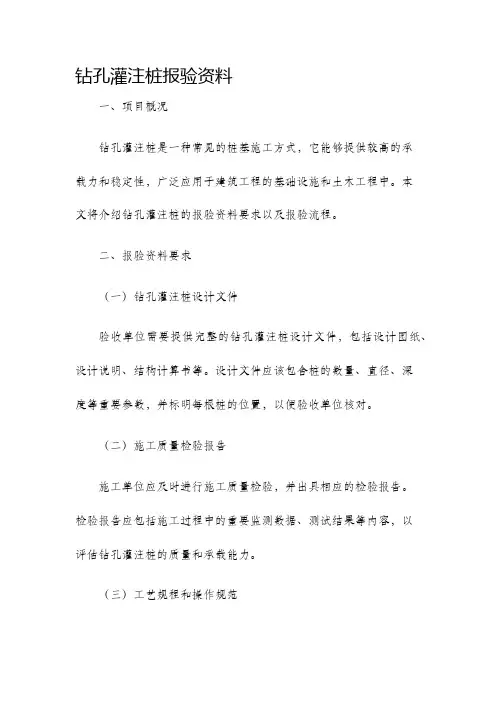

钻孔灌注桩报验资料一、项目概况钻孔灌注桩是一种常见的桩基施工方式，它能够提供较高的承载力和稳定性，广泛应用于建筑工程的基础设施和土木工程中。

本文将介绍钻孔灌注桩的报验资料要求以及报验流程。

二、报验资料要求（一）钻孔灌注桩设计文件验收单位需要提供完整的钻孔灌注桩设计文件，包括设计图纸、设计说明、结构计算书等。

设计文件应该包含桩的数量、直径、深度等重要参数，并标明每根桩的位置，以便验收单位核对。

（二）施工质量检验报告施工单位应及时进行施工质量检验，并出具相应的检验报告。

检验报告应包括施工过程中的重要监测数据、测试结果等内容，以评估钻孔灌注桩的质量和承载能力。

（三）工艺规程和操作规范施工单位应提供详细的工艺规程和操作规范，包括钻孔、灌注、固结等各个施工阶段的操作措施和要求。

这些规程和规范应该与设计文件相符，并能够确保施工质量的有效控制。

（四）施工记录和日志施工单位应按照规定要求，详细记录施工过程中的各项工作内容和数据，包括钻孔直径、钻孔深度、灌注材料用量等。

这些记录和日志能够为验收单位提供施工质量的参考和证明。

（五）工程验收报告在钻孔灌注桩施工完成后，施工单位应报验单位提供工程验收报告。

报告内容应包括工程质量合格的证明、施工过程中注意事项的总结，以及可能存在的缺陷和问题的解决方案等。

三、报验流程（一）申请报验施工单位在完成钻孔灌注桩施工后，应及时申请报验。

报验申请应包括施工单位的基本信息、施工时间、施工地点等必要信息。

（二）资料准备施工单位应按照报验资料要求，及时整理和准备相应的报验资料，包括设计文件、施工质量检验报告、工艺规程和操作规范、施工记录和日志等。

（三）报验审核报验单位对施工单位提供的报验资料进行审核，核对各项资料的完整性和合规性。

如发现问题或不符合要求的地方，将通知施工单位进行整改。

（四）现场验收验收单位将组织专业人员进行现场验收，对钻孔灌注桩的施工质量、设计要求等进行检查。

如发现问题或质量不符合要求，将要求施工单位进行整改，直至达到要求为止。
