碳素工具钢介绍 碳素工具钢标准总结

怎么识别碳素钢的含碳量碳素钢的含碳量划分标准是多少目前碳素钢的产量在各国钢总产量中的比重,约保持在80%左右,它不仅广泛应用于建筑、桥梁、铁道、车辆、船舶和各种机械制造工业，而且在近代的石油化学工业、海洋开发等方面，也得到大量使用。

碳素钢——基本简介含碳量小于1.35%，除铁、碳和限量以内的硅、锰、磷、硫等杂质外，不含其他合金元素的钢。

碳素钢的性能主要取决于含碳量。

含碳量增加，钢的强度、硬度升高，塑性、韧性和可焊性降低。

与其他钢类相比，碳素钢使用最早，成本低，性能范围宽，用量最大。

碳素钢——含碳量1、低碳钢：又称软钢，含碳量从0.10%至0.25%低碳钢易于接受各种加工如锻造，焊接和切削，常用于制造链条，铆钉，螺栓，轴等。

2、中碳钢：碳量0.25%～0.60%的碳素钢。

有镇静钢、半镇静钢、沸腾钢等多种产品。

除碳外还可含有少量锰(0.70%～1.20%)。

强度、硬度比低碳钢高，而塑性和韧性低于低碳钢。

可不经热处理，直接使用热轧材、冷拉材，亦可经热处理后使用。

3、高碳钢：常称工具钢，含碳量从0.60%至1.70%，可以淬硬和回火。

锤，撬棍等由含碳量0.75%的钢制造; 切削工具如钻头，丝攻，铰刀等由含碳量0.90% 至1.00% 的钢制造。

碳素钢——分类1、按用途：碳素结构钢、碳素工具钢和易切削结构钢三类，碳素结构钢又分为工程构建钢和机器制造结构钢两种;2、按冶炼方法：平炉钢、转炉钢;3、按脱氧方法：沸腾钢(F)、镇静钢(Z)、半镇静钢(b)和特殊镇静钢(TZ);4、按含碳量：碳钢分为低碳钢(WC ≤ 0.25%),中碳钢(WC0.25%—0.6%)和高碳钢(WC>0.6%);5、按钢的质量：普通碳素钢(含磷、硫较高)、优质碳素钢(含磷、硫较低)和高级优质钢(含磷、硫更低)和特级优质钢。

碳素钢——性能由于可锻铸铁中的石墨呈团絮状,对基体的割裂作用较小,因此它的力学性能比灰铸铁高,塑性和韧性好,但可锻铸铁并不能进行锻压加工.可锻铸铁的基体组织不同,其性能也不一样,其中黑心可锻铸铁具有较高的塑性和韧性,而珠光体可锻铸铁具有较高的强度,硬度和耐磨性.玛钢不是钢，是一种特殊的铁。

碳素工具钢特性和用途：碳素工具钢简称碳工钢，其冷、热加工性能，耐磨性能好，价格低廉，在工具钢中是被广泛采用的钢种。

1. T7钢，为亚共析钢，淬火回火后具有较高的强度和韧性，且有一定的硬度，但热硬性低，淬透性差、淬火变形大。

常用于制造能承受振动和撞击，要求较高韧性，但切削性能要求不太高的工具，如凿子、冲头等小尺寸风动工具，木工用锯和凿，简单胶木模、锻模、剪刀、手锤、镰刀等。

2. T8钢，为共析钢，淬火回火后具有较高的硬度和耐磨性，但热硬性低，淬透性差、加热时容易过热，变形也大，塑性强度也较低。

常用于不受大冲击，需要较高硬度和耐磨性的工具，如简单的模子和冲头、切削软金属的刀具、木工用的铣刀和斧、凿、錾、圆锯片以及钳工装配工具、虎钳钳口等。

3. T8Mn钢，性能同T8近似，但因加入了锰，淬透性较好，淬硬层较深。

用途同T88，但可制造断面较大的工具。

4. T9钢，性能同T8，但因碳含量较高一些，故硬度和耐磨性较高，韧性较差一些。

常用作硬度较高，有一定韧性，但不受剧烈震动冲击的工具，如中心铳、冲模、冲头、木工切削工具以及饲料机刀片、凿岩石凿子等。

5.T10钢，为过共析钢，在淬火加热时不易过热，仍保持细晶粒。

韧性尚可，强度及耐磨性均较T7-T9高些，但热硬性低，淬透性仍然不高，淬火变形大。

这种钢应用较广，适于制造切削条件较差、耐磨性要求较高且不受突然和剧烈冲击振动而需要一定的韧性及具有锋利刃口的各种工具，如车刀、刨刀、钻头、丝锥、扩孔刀具、螺丝板牙、铣刀手锯锯条、小尺寸冷切边模及冲孔模，低精度而形状简单的量具(如卡板等)，也可用作不受较大冲击的耐磨零件。

6. T11钢为过共析钢，其碳含量介于T10、T12之间，具有较好的综合力学性能(如强度、硬度、耐磨性及韧性等)。

用途与T10钢基本相同，但不如T10钢广泛。

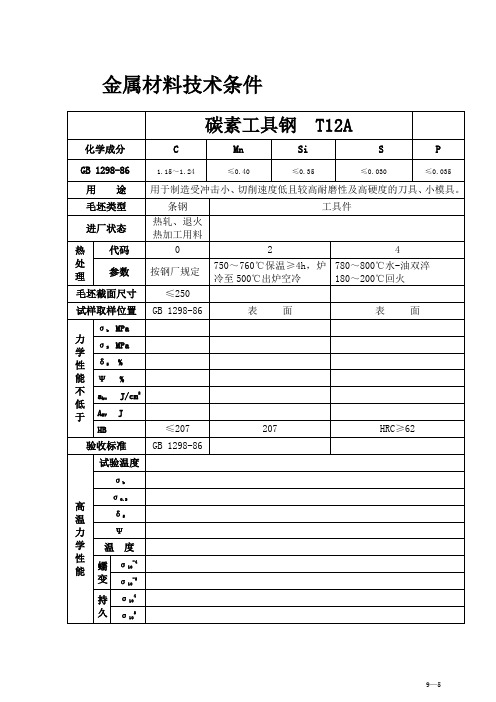

7. T12钢含碳高、耐磨性好，但脆性较大。

用作不受冲击的各种工具和耐磨零件，如车刀、铣刀、丝锥、扳牙、锉刀、刮刀、以及小的冷切边模、冲孔模等。

碳素工具钢化学成份表性能特性T7AT8A T9A工具钢是用以制造切削刀具、量具、模具和耐磨工具的钢。

工具钢具有较高的硬度和在高温下能保持高硬度得红硬性，以及高的耐磨性和适当的韧性。

工具钢一般分为碳素工具钢、合金工具钢和高速工具钢。

碳素工具钢的主要生产品种、性能和用途一、生产品种热轧棒材圆钢直径或方钢边长8mm-80mm锻制棒材圆钢直径或方钢边长50mm-150mm冷拉棒材圆钢直径8mm-40mm热轧钢板厚度0.7mm-15mm冷拉钢带厚度0.10mm-3.60mm冷拉钢丝圆钢丝直径0.050mm-16mm热轧扁钢厚度*宽度 3mm-30mm*（10、12、14、16、18、20、22、25、28、30、32、35、38、40、45、50、55、60、65、90、100、160）mm锻制扁钢厚度*宽度 10mm-65mm*（40、45、50、55、60、65、70、80、90、100、110、120、130、150、170、180、190、200）mm二、性能和用途T7、T7A 亚共析钢。

具有较好的塑、韧性和强度，以及一定的硬度，能承受震动和冲击负荷，但切削能力差。

用于制造承受冲击负荷不大，且要求具有适当硬度和耐磨性，及较好的韧性的工具，如锻模、凿子、锤、冲头、金属剪切刀、扩孔钻、钢印、木工工具、风动工具、机床顶尖、钳工工具、钻凿工具、较钝的外科医疗用具等。

T8、T8A 共析钢。

淬火加热时容易过热，变形也大，塑性和强度比较低，不宜制造承受较大冲击的工具，但经热处理后有较高的硬度和耐磨性。

用于制造切削刃口在工作时不变热的工具，如木工工具、风动工具、钳工工具、简单模具、铆钉冲模、中心孔铳和冲模、切削钢材用工具、轴承、刀具、铝锡合金压铸板和型芯，以及各类弹簧等。

T8Mn、T8MnA 共析钢。

具有较高的淬透性和硬度，但塑性和强度较低。

用于制造断面较大的木工工具、手锯锯条、刻印工具、铆钉冲模、发条、带锯锯条、圆盘锯片、煤矿用凿、石工用凿等。

基本简介含碳量小于1.35%，除铁、碳和限量以内的硅、锰、磷、硫等杂质外，不含其他合金元素的钢。

碳素钢的性能主要取决于含碳量。

含碳量增加，钢的强度、硬度升高，塑性、韧性和可焊性降低。

与其他钢类相比，碳素钢使用最早，成本低，性能范围宽，用量最大。

适用于公称压力PN≤32.0MPa，温度为-30-425℃的水、蒸汽、空气、氢、氨、氮及石油制品等介质。

常用牌号有WC1、WCB、ZG25及优质钢20、25、30及低合金结构钢16Mn基本分类按化学成分分类常称工具钢，含碳量从0.60%至1.70%，可以淬硬和回火。

锤，撬棍等由含碳量0.75%的钢制造；切削工具如钻头，丝攻，铰刀等由含碳量0.90% 至1.00% 的钢制造。

按钢的品质分类按钢的品质可分为普通碳素钢和优质碳素钢。

（1）普通碳素结构钢又称普通碳素钢，对含碳量、性能范围以及磷、硫和其他残余元素含量的限制较宽。

在中国和某些国家根据交货的保证条件又分为三类：甲类钢（A类钢）是保证力学性能的钢。

乙类钢（B类钢）是保证化学成分的钢。

特类钢(C类钢）是既保证力学性能又保证化学成分的钢，常用于制造较重要的结构件。

中国目前生产和使用最多的是含碳量在0.20%左右的A3钢（甲类3号钢），主要用于工程结构。

有的碳素结构钢还添加微量的铝或铌（或其他碳化物形成元素）形成氮化物或碳化物微粒，以限制晶粒长大，使钢强化，节约钢材。

在中国和某些国家，为适应专业用钢的特殊要求，对普通碳素结构钢的化学成分和性能进行调整，从而发展了一系列普通碳素结构钢的专业用钢（如桥梁、建筑、钢筋、压力容器用钢等）。

（2）优质碳素结构钢和普通碳素结构钢相比，硫、磷及其他非金属夹杂物的含量较低。

根据含碳量和用途的不同，这类钢大致又分为三类：①小于0.25%C为低碳钢，其中尤以含碳低于0.10%的08F,08Al等，由于具有很好的深冲性和焊接性而被广泛地用作深冲件如汽车、制罐……等。

20G则是制造普通锅炉的主要材料。

刀具材料的种类很多，常用的材料有工具钢、硬质合金、陶瓷和超硬1、碳素工具钢碳素工具钢是指碳的质量分数为0.65％～1.35％的优质高碳钢。

用做刀具的牌号一般是T10A和T12A。

常温硬度60～64HRC。

当切削刃热至200～250℃时，其硬度和耐磨性就会迅速下降，从而丧失切削性能。

碳素工具钢多用于制造低速手用工具，如锉刀、手用锯条等。

2、合金工具钢为了改善碳素工具钢的性能，常在其中加入适量合金元素如锰、铬、钨、硅和钒等，从而形成了合金工具钢。

常用牌号有9SiCr、GCrl5、CrWMn等。

合金工具钢与碳素工具钢相比，其热处理后的硬度相近，而耐热性和耐磨性略高，热处理性也较好。

但与高速钢相比，合金工具钢的切削速度和使用寿命又远不如高速钢，使其应用受到很大的限制。

因此，合金工具钢一般仅用于取代碳素工具钢，作一些低速、手动刀具，如手用丝锥、手动铰刀、圆板牙、搓丝板等。

3、高速钢高速钢是一种含钨、铝、铬、钒等合金元素较多的高合金工具钢。

高速钢主要优点是具有高的硬度、强度和耐磨性，且耐热性和淬透性良好，其允许的切削速度是碳素工具钢和合金工具钢的两倍以上。

高速钢刃磨后切削刃锋利，故又称之为“锋钢”和“白钢”。

高速钢是一种综合性能好、应用范围较广的刀具材料，常用来制造结构复杂的刀具，如成形车刀、铣刀、钻头、铰刀。

拉刀、齿轮刀具等。

高速钢按其用途和性能不同，可分普通高速钢和高性能高速钢；按其化学成分不同，又可分为钨系高速钢和钨钼系高速钢。

1) 普通高速钢是指加工一般金属材料用的高速钢。

常用牌号有W18Cr4V和W6Mo5Cr4V2。

① W18Cr4V属钨系高速钢，它具有性能稳定，刃磨及热处理工艺控制方便等优点，但因钨价较高，且使用寿命短故使用较少。

② W6Mo5Cr4V2属钨钼系高速钢，它的碳化物分布均匀，抗弯强度，冲击韧度和高温塑性都比W18Cr4V好，但磨削工艺略差。

因其使用寿命长、价格低，故被广泛使用。

2) 高性能高速钢是在普通高速钢中再加入一些合金元素，以进一步提高它的耐热性、耐磨性。

一．简述低碳钢、中碳钢和高碳钢的划分标准及其各自的性能特点。

答：低碳钢（Wc为％～％），若零件要求塑性、韧性好，焊接性能好，便如建筑结构、容器等，应选用低碳钢；中碳钢（Wc为％～），若零件要求强度、塑性、韧性都较好，具有综合机械性能，便如轴类零件，应选用中碳钢；高碳钢（Wc为％～％），若零件要求强度硬度高、耐磨性好，例如工具等，应选用高碳钢。

二．碳素钢按含碳量可划分为低碳钢、中碳钢和高碳钢。

高碳钢属于工具钢，详见“工具钢”部分。

低碳钢如20号钢一般多用来制作渗碳零件。

热处理工艺是先进行渗碳处理，随后进行淬火和低温回火。

经这样处理后零件表面具有较高的硬度而心部具有良好的塑性。

而中碳钢如45号钢根据使用条件不同，热处理方式也不同。

一般做热加工使用的要进行调质处理，即淬火后高温回火。

其他条件使用的可进行正火处理。

现把国标、日本标准中某些主要钢号的化学成分列举，如表6 ―7―20。

表 6-7-20 碳素钢化学成分指标S30C、S45C钢号中Ni-Cr应小于%，其他国家的标准号有EN10083T―91.ГОСТ1050 等。

7. 物理性能现把国标、日本标准中某些主要钢号的机械性能如表6―7 ―21。

表 6-7-21 碳素钢物理性能指标三．高碳钢、低碳钢、中碳钢的划分标准是什么钢是钢材含碳量在%%之间的铁碳合金。

为了保证其韧性和塑性，含碳量一般不超过%。

钢的主要元素除铁、碳外，还有硅、锰、硫、磷等。

钢的分类方法多种钢材多样，其主要方法有如下3种：1、钢材按品质分类(1) 普通钢（P≤%，S≤%）(2) 优钢材质钢（P、S均≤%）(3) 高级优质钢（P≤%，S≤%）2.、按化学成份分类(1) 碳素钢：钢材a.低碳钢（C≤%）；b.中碳钢（C≤~%）；c.高碳钢（C≤%）。

(2) 合金钢：a.低合金钢（合金元素总含量≤5%）；b.中合金钢（合金元素总含量＞5~10%）；c.高合金钢（合金元素总含量＞10%）。

3．按钢的用途分类分为两类：碳素结构钢，主要用于制造各种工程构件和机械零件；碳素工具钢，主要用于制造各种工具、量具和模具等。
