LED显示屏技术方案随着数码技术的发展和应用场景的不断拓展，LED显示屏已逐渐成为现代化城市建设的重要组成部分。
LED显示屏的应用不仅局限于广告牌，还广泛应用于大型活动现场、公共交通、商场、体育馆等场所。
本文将介绍LED显示屏技术方案的相关知识。
一、LED显示屏的分类根据应用场景和特点，LED显示屏可以分为室外大屏和室内小屏。
室内小屏通常用于商场、酒店、舞台等场所，而室外大屏则应用于广场、公共交通、体育场馆等公共场所。
同时，LED显示屏还可以按照其颜色单色和全彩分为两种类型。
1. 单色LED显示屏单色LED显示屏通过单色LED点阵组成，主要是红、绿、黄三种单色LED，价格相对便宜，适用于文本、数字等简单内容的展示，不适用于复杂动态图像的现实，一般应用于一些特定地方如车站、酒店等场所。
2. 全彩LED显示屏全彩LED显示屏则通过各种颜色的LED点阵组成，可以呈现出更加丰富的色彩和效果。
全彩LED显示屏广泛应用于各种场合，如企业展会、体育赛事、政治活动、演出等，具有良好的视觉效果，是目前市场上最为常见的LED显示屏。
二、LED显示屏的基本构成LED显示屏的基础构成大致分为三部分：LED模组、LED控制器和电源系统。
1. LED模组LED模组是LED显示屏中最重要的组成部分，负责将LED点阵形成的图像转换成对应的电信号，并将其输出到LED驱动器中，将LED驱动器送出的电流控制LED芯片的发亮程度，从而形成不同亮度、颜色、灰度的显示效果。
LED模组有两种常见的连接方法：常用方法是将各级芯片（如模组上的驱动IC、接口、LED灯等）以表面焊接的方式粘结在PCB上，而智能模组则采用过孔连接法将各级芯片安装到PCB上。
2. LED控制器LED控制器主要负责将输入到它的数据信号进行解码、处理，以实现灰度控制，并将控制信息传输给LED模组。
同时，LED控制器还具有亮度、色彩、声音等各种参数设定和控制功能，通过PC或移动终端实现远程控制与管理。

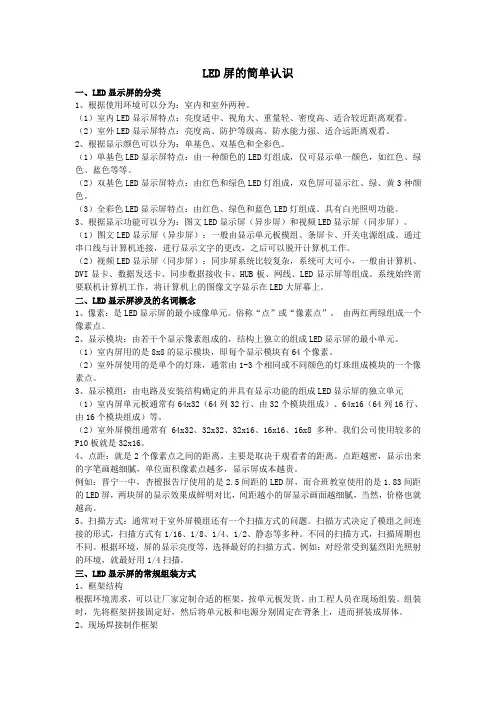

LED屏的简单认识一、LED显示屏的分类1、根据使用环境可以分为：室内和室外两种。
（1）室内LED显示屏特点：亮度适中、视角大、重量轻、密度高、适合较近距离观看。
（2）室外LED显示屏特点：亮度高、防护等级高、防水能力强、适合远距离观看。
2、根据显示颜色可以分为：单基色、双基色和全彩色。
（1）单基色LED显示屏特点：由一种颜色的LED灯组成，仅可显示单一颜色，如红色、绿色、蓝色等等。
（2）双基色LED显示屏特点：由红色和绿色LED灯组成，双色屏可显示红、绿、黄3种颜色。
（3）全彩色LED显示屏特点：由红色、绿色和蓝色LED灯组成。
具有白光照明功能。
3、根据显示功能可以分为：图文LED显示屏（异步屏）和视频LED显示屏（同步屏）。
（1）图文LED显示屏（异步屏）：一般由显示单元板模组、条屏卡、开关电源组成。
通过串口线与计算机连接，进行显示文字的更改，之后可以脱开计算机工作。
（2）视频LED显示屏（同步屏）：同步屏系统比较复杂，系统可大可小，一般由计算机、DVI显卡、数据发送卡、同步数据接收卡、HUB板、网线、LED显示屏等组成。
系统始终需要联机计算机工作，将计算机上的图像文字显示在LED大屏幕上。
二、LED显示屏涉及的名词概念1、像素：是LED显示屏的最小成像单元。
俗称“点”或“像素点”。
由两红两绿组成一个像素点。
2、显示模块：由若干个显示像素组成的，结构上独立的组成LED显示屏的最小单元。
（1）室内屏用的是8x8的显示模块，即每个显示模块有64个像素。
（2）室外屏使用的是单个的灯珠，通常由1-3个相同或不同颜色的灯珠组成模块的一个像素点。
3、显示模组：由电路及安装结构确定的并具有显示功能的组成LED显示屏的独立单元（1）室内屏单元板通常有64x32（64列32行、由32个模块组成）、64x16（64列16行、由16个模块组成）等。
（2）室外屏模组通常有64x32、32x32、32x16、16x16、16x8多种。
LED显示屏的分类及选用与维护LED显示屏是一种高清晰度、高亮度、长寿命的显示设备，广泛应用于室内外的广告牌、会议展示、舞台演出等领域。
LED显示屏的分类主要根据其用途和安装环境来划分，包括室内LED显示屏、室外LED显示屏、全彩LED显示屏等。
在选择和维护LED显示屏时，需要考虑到多个因素，包括显示效果、环境适应性、耗能情况等。
一、LED显示屏的分类1.室内LED显示屏：室内LED显示屏主要用于商场、展厅、会议室等室内环境。
室内LED显示屏一般采用小间距LED模块组合而成，具有高清晰度、高亮度、色彩还原度高的特点，适合观看近距离的画面。
2.室外LED显示屏：室外LED显示屏主要用于户外广告牌、体育场馆、交通枢纽等室外环境。
室外LED显示屏需要具有防水、防晒、耐高低温等性能，以保证在恶劣的室外环境下正常工作。
3.全彩LED显示屏：全彩LED显示屏由红、绿、蓝三种颜色的LED灯珠组成，能够显示丰富的色彩，适用于需要显示彩色视频、动画等内容的场合，如演出舞台、广告牌等。
二、LED显示屏的选用1.显示效果：选择LED显示屏时首要考虑的是显示效果，包括分辨率、亮度、色彩还原度等。
分辨率越高、亮度越强、色彩还原度越好的LED显示屏，显示效果越好。
2.环境适应性：根据LED显示屏在室内外环境的不同，选择具有相应防水、防晒、耐高低温等性能的LED显示屏，以确保其在不同环境下正常工作。
3.能耗情况：LED显示屏长时间工作会消耗大量能源，选择能效比较高的LED显示屏，可以减少能耗，节约成本。
4.品牌信誉：选择有一定品牌信誉和售后服务保障的LED显示屏，可以确保产品质量和售后服务。
5.维护便捷性：LED显示屏在长时间使用过程中可能出现故障或需要维护，选择维护便捷、易于更换零部件的LED显示屏，可以减少维护成本和时间。
三、LED显示屏的维护1.定期清洁：LED显示屏表面会积累灰尘、污垢等，影响显示效果，定期清洁可以保持显示屏清洁、亮度充足。

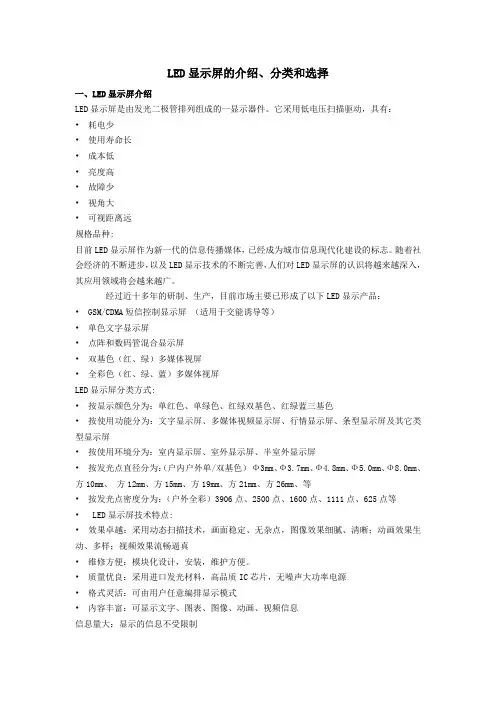

一.LED显示屏简介LED显示屏（LED display）：又叫电子显示屏或者飘字屏幕。
是由LED点阵组成，通过红色或绿色灯珠的亮灭来显示文字、图片、动画、视频，内容可以随时更换，各部分组件都是模块化结构的显示器件。
通常由显示模块、控制系统及电源系统组成。
显示模块由LED灯组成的点阵构成，负责发光显示；控制系统通过控制相应区域的亮灭，可以让屏幕显示文字、图片、视频等内容，恒舞动卡主要是播放动画的；电源系统负责将输入电压电流转为显示屏需要的电压电流。
LED显示屏可以显示变化的数字、文字、图形图像；不仅可以用于室内环境还可以用于室外环境，具有投影仪、电视墙、液晶显示屏无法比拟的优点。
LED之所以受到广泛重视而得到迅速发展，是与它本身所具有的优点分不开的。
这些优点概括起来是：亮度高、工作电压低、功耗小、小型化、寿命长、耐冲击和性能稳定。
LED的发展前景极为广阔，目前正朝着更高亮度、更高耐气候性、更高的发光密度、更高的发光均匀性，可靠性、全色化方向发展。
LED显示屏性能超群:发光亮度强在可视距离内阳光直射屏幕表面时,显示内容清晰可见. 超级灰度控制具有1024-4096级灰度控制,显示颜色16.7M以上,色彩清晰逼真,立体感强. 静态扫描技术采用静态锁存扫描方式,大功率驱动,充分保证发光亮度. 自动亮度调节具有自动亮度调节功能,可在不同亮度环境下获得最佳播放效果. 全面采用进口大规模集成电路,可靠性大大提高,便于调试维护. 全天候工作完全适应户外各种恶劣性环境,防腐,防水,防潮,防雷，抗震整体性能强、性价比高、显示性能好,像素筒可采用P10mm、P16mm等多种规格. 先进的数字化视频处理，技术分布式扫描，模块化设计/恒流静态驱动，亮度自动调节，超高亮纯色象素影像画面清晰、无抖动和重影，杜绝失真视频、动画、图表、文字、图片等各种信息显示、联网显示、远程控制.LED的色彩与工艺制造LED的材料不同，可以产生具有不同能量的光子，借此可以控制LED所发出光的波长，也就是光谱或颜色。

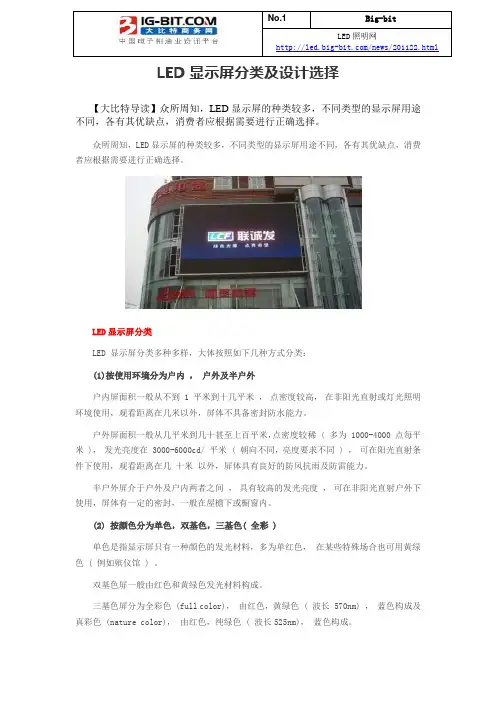

LED照明网/news/201122.html LED显示屏分类及设计选择【大比特导读】众所周知，LED显示屏的种类较多，不同类型的显示屏用途不同，各有其优缺点，消费者应根据需要进行正确选择。
众所周知，LED显示屏的种类较多，不同类型的显示屏用途不同，各有其优缺点，消费者应根据需要进行正确选择。
LED显示屏分类LED 显示屏分类多种多样，大体按照如下几种方式分类：(1)按使用环境分为户内，户外及半户外户内屏面积一般从不到 1 平米到十几平米，点密度较高，在非阳光直射或灯光照明环境使用，观看距离在几米以外，屏体不具备密封防水能力。
户外屏面积一般从几平米到几十甚至上百平米，点密度较稀 ( 多为 1000-4000 点每平米 )，发光亮度在 3000-6000cd/ 平米 ( 朝向不同，亮度要求不同 ) ，可在阳光直射条件下使用，观看距离在几十米以外，屏体具有良好的防风抗雨及防雷能力。
半户外屏介于户外及户内两者之间，具有较高的发光亮度，可在非阳光直射户外下使用，屏体有一定的密封，一般在屋檐下或橱窗内。
(2) 按颜色分为单色，双基色，三基色( 全彩 )单色是指显示屏只有一种颜色的发光材料，多为单红色，在某些特殊场合也可用黄绿色 ( 例如殡仪馆 ) 。
双基色屏一般由红色和黄绿色发光材料构成。
三基色屏分为全彩色 (full color)，由红色，黄绿色 ( 波长 570nm) ，蓝色构成及真彩色 (nature color)，由红色，纯绿色 ( 波长525nm)，蓝色构成。
(3) 按控制或使用方式分同步和异步同步方式是指 LED 显示屏的工作方式基本等同于电脑的监视器，它以至少 30 场 / 秒的更新速率点点对应地实监视器上的图时映射电脑像，通常具有多灰度的颜色显示能力，可达到多媒体的宣传广告效果。
异步方式是指 LED 屏具有存储及自动播放的能力，在 PC 机上编辑好的文字及无灰度图片通过串口或其他网络接口传入 LED 屏，然后由 LED 屏脱机自动播放，一般没有多灰度显示能力，主要用于显示文字信息，可以多屏联网。
创意LED显示屏定义——创意LED显示屏分类及特点优势
随着人类生活水准和精神追求的提高，人们对LED显示的要求也越来越高。
创意LED显示屏应运而生。
创意LED显示屏又称为异型屏，是以创新、创意为核心的LED显示屏应用新分支。
一、创意LED显示屏定义
创意LED显示屏是指拥有特殊外形的LED显示屏，在常规LED显示屏基础上衍生出来的。
创意LED显示屏打破传统LED屏幕简单方正枯燥的外形，它可随意拼接成各种不规则形状，来显示极具创意的内容。
创意LED显示屏可根据建筑物整体结构和环境选择特定的安装方式，大小和尺寸可按照现场要求来进行定制。
在外形上，LED创意屏不但能第一时间吸引受众者的眼球从而达到更好地宣传效果，同时也更好地拓展了大屏幕拼接的应用范围。
在现实生活中，可以看到形状各异的创意LED显示屏，造型包括：弧形、菱形、球形、斗拱、魔方、圆柱等。
一、创意LED显示屏分类
1：3D智能LED显示屏
2：魔方LED显示屏
3：玻璃幕墙LED显示屏
4：舞池地砖LED显示屏
5：晶格LED显示屏
6：可折叠LED显示屏
7：软LED显示屏
8：球形显示屏.................................
二、创意LED显示屏的特点
创新、创意为核心体现创新精神，造型奇特，渲染力强，个性十足，效果惊艳。
威特姆光电—国内一流创意LED显示屏品牌，拥有从方案设计、产品设计、到安装售后的专业团队。
在共形屏及LED透明屏创意领域，打造的经典案例涵括：日本3D“水晶烟花”巴西世界杯“活的足球”、北京互联网大会“数控魔方”、周笔畅演唱会“九宫格”等。
二、创意LED显示屏优势
如今，创意产业的大潮已经席卷全球，伴随各种文艺演出、婚礼秀场、开幕式展演、休闲娱乐领域对于动态舞美效果的极致追求，创意显示也日益成为室内大屏幕显示领域的热点和相关企业的竞争焦点。
首先，创意LED显示彰显个性文化。
对于每一个创意显示项目，经过深度访谈、悉心聆听、精心梳理之后，形成专属的定制方案，用隐喻夸张的手法、华美的视频效果，把抽象的思想文化视像化，通过新媒体技术的方式进行视觉展现，充分彰显出个性文化特点。
其次，创意LED显示成就城市地标，提升城市形象。
在建筑或景观的基础上，结合建筑的基本元素和符号，寻求最佳的视觉语言，从艺术和美学的角度，使LED显示元素与建筑完美融合并进一步美化提升，实现价值升华，成就城市地标，提升城市形象。
再次，LED创意显示凸显商业价值，赢得无限商机。
在这个眼球经济时代，在注意力都已成为稀缺资源的今天，建筑形象的提升、文化个性的彰显势必吸引更多的眼球，带来无限的商机。
三、创意LED显示屏标准更高
在技术上，创意LED显示屏不仅要具备LED显示屏核心技术，还需丰富艺术造型、结构力学技术及经验。
未来，创意LED显示将会应用到各种应用场所，如城市光雕、环境艺术，建筑外观、室内装修等。
LED创意显示是未来城市彰显文化、个性的重要方式之一。
在创意显示领域，不仅需要具备LED显示屏核心技术，还需要丰富艺术造型、结构力学技术及经验，从方案设计、产品设计、到安装售后都要有专业人才，以及通过多次失败生产总结出的成功经验。
