PCB天线匹配调试流程(个人总结)

内置天线的输入阻抗及匹配方法一•内置天线的输入阻抗天线的输入阻抗是指天线的馈电点呈现的阻抗值。

它直接决左了和馈电系统之间的匹配状态，从而影响了馈入到天线上的功率以及馈电系统的效率等。

天线的输入阻抗取决于天线本身的结构与尺寸，工作频率以及天线周羽物体的影响等。

一般采用近似数值计算和工程试验确世，目的就是希望天线的输入阻抗和馈电系统的特性阻抗一致。

其表示式：Z二R+jXR是纯电阻部分，我们希望他等于50 （系统的特性阻抗一般都是50欧）jX是电抗部分，可以呈现感性和容性，我们希望它等于0二. 阻抗匹配的原理天线阻抗可能同时包含电抗与电阻成分。

大多数实际应用中，我们寻求的是纯阻性的阻抗（Z=R）,但是这种理想情况很难达到。

例如一个偶极子天线，理论上真空中达到谐振时阻抗为73欧。

但是，当送到天线上的信号频率不是谐振频率时，电抗成分（土jx）就出现了。

当高于谐振频率时，天线带感性电抗，阻抗为Z=R+jx。

类似地，当低于谐振频率时，天线带容性电抗，阻抗为Z=R-jx0此外，在靠近地表的空间中，苴阻性部分可能不是73欧, 而可能为30〜130欧的某一值。

显然，无论选用特性阻抗为多少的同轴电缆，都很有可能是不合适的。

实际无线电应用中，为了将一个复杂负载（如天线）连到一个纯阻性源上，最常见的情形是在负载与源之间构造一个匹配网络（图）。

匹配网络的阻抗必须等于负载的复阻抗的共辄°例如，如果负载阻抗为R+jx,匹配网络的阻抗就必须为R-jx：类似地，如果负载阻抗'h R-jx,匹配网络的阻抗就必须为R+jx。

三. 阻抗匹配的方法内置天线的匹配方法大体分两种：一种是通过元器件例如电容、电感宜接补偿天线的阻抗参数，这是目前匹配电路上最常用和最直接的匹配方式，适合于整个天线系统的匹配：另一种是通过微波传输线来对天线的阻抗进行1/4波长变换或电抗补偿，这种方法适合于单天线自匹配，最常见的就是USB网卡类天线和PCB印刷天线以及电路板上的印制天线等。

坛
论
计
成品天线。
设
构
结
机
手
论 计 设 构 结 机 手
与成品天线作对比。

此为新型的网络分析仪。
坛 论 计 设 构 结 机 手
天线性能分析数据。黄色的线条第一个波谷是 850/900 频段，第二个波谷是 1800/1900 频段。
在网络分析仪上通过后，再进行主要指标测功率及灵敏度测试。
此仪器是三角锥测试仪，可粗络测功率及灵敏度。
坛 论 计 设 构 结 机 手
再进入天线厂的重心------暗室。此暗室是法国的 SATIMO 测试系统。 紧闭的暗室大门及专用电脑。
坛 此为暗室内部，尖形的是吸波材料。手机置于黄色物体项上。
论 计 设 构 结 机 手
有二十四个测试头，围绕手机，可旋转。这样测出来的是 3D 数据。
测试系统主介面。

坛 论 计 设 构 结 机 手
测试结果，结果就是那些圈圈。
http://bbs.ຫໍສະໝຸດ
这个看不懂。
坛 论 计 设 构 结 机 手
最终天线性能报告。从上至下是四个频段的最大功率，平均功率，灵敏度三个值。通过这三 个值来反应天线是否调试合格。
坛 论 计 设 构 结 机 手
下面一卷带背胶的铜泊即为调天线所须材料。
// 结合主板机壳等外部电磁环境，经天线工程师经分析及经验估算后，将铜泊贴在空白天线支 p: 架上，再用小刀切出各种条形。具体切成何种形状，我未能述叙清晰，待以后深入了解再述 htt 明。

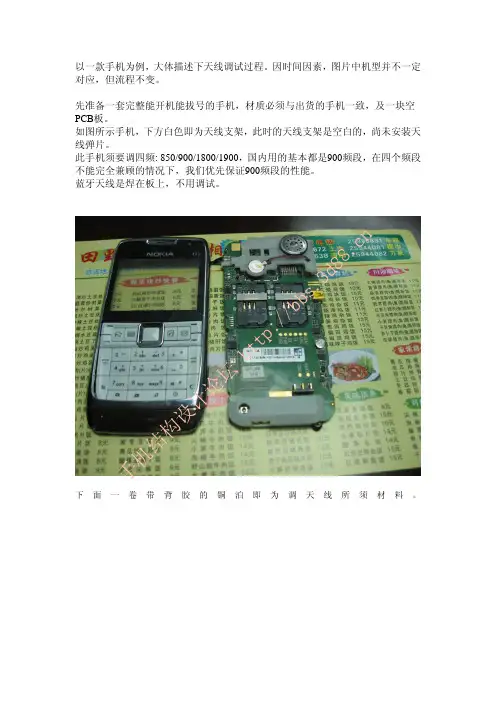

以一款手机为例，大体描述下天线调试过程。因时间因素，图片中机型并不一定 对应，但流程不变。
先准备一套完整能开机能拔号的手机，材质必须与出货的手机一致，及一块空 PCB板。 如图所示手机，下方白色即为天线支架，此时的天线支架是空白的，尚未安装天 线弹片。 此手机须要调四频: 850/900/1800/1900，国内用的基本都是900频段，在四个频段 不能完全兼顾的情况下，我们优先保证900频段的性能。 蓝牙天线是焊在板上，不用调试。

EG_8256F天线安装及调试流程
第一步：测试
在安装固定天线之前，要进行连线测试，目的是尽可能让系统避开可能的干扰并工作于最佳状态。

测试时发现系统工作不稳定或干扰大，可以通过调换发射与接收天线，前后左右移动位置或缩短距离等方法使系统处于较佳状态。

第二步：安装
照一般程序打孔开槽安装。

安装过程要注意几点：
1.用压槽卡线时注意不要把线压破皮甚至压断了，否则可能出
现很难察觉的故障，特别是联机线被压短路时，天线就会灵
敏度大降但又很难查出来。

而电源线被压短路时电源灯就会
不断闪烁。

2.打膨胀螺钉时，当打到最后时不要太用力，否则可能会震坏
主板和上面的灯。

3.所有的线头要加上焊锡，否则容易接触不良而出现各种故障。

第三步：调试
由于EG_8256F是数字板，在检测距离和抗干扰性能上虽然有很大的提高，但在环境干扰比较大的情况下，它会自动降低灵敏度以减少误报的可能性。

同时在联机时对相位要求也比较高，所以在调节上比模拟板稍为复杂一点。

通常的调节流程如下： 一． 单机使用的情况
3 4
5
6
1
2 7
8
二、联机使用情况
三、天线发生误报情况处理方法。

天线高互调线路板PCB技术指标管控规格清单一、引言天线高互调是指天线在接收和发送射频信号时，会产生互调失真现象，影响通信质量和系统性能。

为了有效地解决天线高互调问题，线路板PCB技术指标管控规格清单至关重要。

本文将就天线高互调线路板PCB技术指标的关键规格进行评测和探讨，以期为读者带来深刻的理解和实用价值。

二、天线高互调原理简介1. 天线高互调的定义天线高互调是指天线系统中存在的非线性元件（如放大器、混频器等）在接收和发送射频信号时，会产生互调产物，这些互调产物会对正常信号产生干扰，降低系统性能。

2. 影响因素天线高互调的主要影响因素包括天线本身的特性、射频信号的功率、频率和调制方式等。

3. 解决方法防止天线高互调的关键是优化天线系统结构和设计、提高线路板PCB技术指标，减少非线性元件的影响。

三、线路板PCB技术指标管控规格清单1. 材料选择在选择线路板PCB材料时，需要考虑其介电常数、损耗正切、热膨胀系数等关键指标，以确保其在高频条件下有良好的稳定性和可靠性。

2. 电路设计线路板PCB电路设计应尽量减少信号线的弯曲和交叉，合理布局，减小非线性元件对信号的影响。

3. 接地设计良好的接地设计对降低天线高互调至关重要，需要减小接地电阻、减少接地回路的面积，提高接地的导电性等。

4. 封装技术采用封装技术对线路板PCB进行封装，可以有效地隔离外界干扰，提高系统的抗干扰能力，从而降低天线高互调的发生概率。

5. 测试和验证线路板PCB在生产完成后，需要进行严格的测试和验证，确保其各项技术指标符合要求，提前发现和排除潜在问题。

四、个人观点和理解天线高互调在现代通信系统中是一个不容忽视的问题，其影响可以直接关系到通信质量和用户体验。

而线路板PCB技术指标的管控规格清单，则是解决天线高互调的重要一环。

只有通过科学合理的规格清单管控，才能有效降低天线高互调的发生概率，提高系统性能和稳定性。

总结与回顾通过本文的深入探讨，我们对天线高互调线路板PCB技术指标的关键规格有了更为清晰的认识。
