网分校准天线阻抗匹配CarlXie

通信系统中射频与天线阻抗匹配的调试方法RF工程师在设计芯片和天线间的阻抗匹配时是否也遇到过这样的问题，根据数据手册的参数进行匹配设计，最后测试发现实际结果和手册的性能大相径庭，你是否考虑过为什么会出现这么大的差别？还有，匹配调试过程中不断的尝试不同的电容、电感，来回焊接元器件，这样的调试方法我们还能改善吗？一、理想的匹配通信系统的射频前端一般都需要阻抗匹配来确保系统有效的接收和发射，在工业物联网的无线通信系统中，国家对发射功率的大小有严格要求，如不高于+20dBm；若不能做到良好的匹配，就会影响系统的通信距离。

射频前端最理想的情况就是源端、传输线和负载端都是50Ω，如图1。

但是这样的情况一般不存在。

即使电路在设计过程中仿真通过，板厂制作过程中，线宽、传输线与地平面间隙和板厚都会存在误差，一般会预留焊盘调试使用。

图1理想的阻抗匹配二、造成与芯片手册推荐电路偏差大的原因？从事RF电路设计的工程师都有过这样的经验，做匹配电路时，根据数据手册给的S参数、电路拓扑结构、元器件的取值进行设计，最后得到的结果和手册上的差别很大。

这是为什么呢？其主要原因是对射频电路来说，“导线”不再是导线，而是具有特征阻抗。

如图2所示，射频传输线看成由电阻、电容和电感构成的网络，此时需要用分布参数理论进行分析。

图2传输线模型特征阻抗与信号线的线宽(w)、线厚(t)、介质层厚度(h)和介质常数()有关。

其计算公式如下:由公式可以知道，特征阻抗和介质层厚度成正比，可以理解为绝缘厚度越厚，信号穿过其和接地层形成回路所遇到的阻力越大，所以阻抗值越大；和介质常数、线宽和线厚成反比。

因为芯片的应用场景不同，虽然电路设计一样，但是设计的PCB受结构尺寸、器件种类、摆放位置等因素的影响，会导致板材、板厚、布线的不同，引起特征阻抗的变化。

当我们还是沿用手册给的参数进行匹配时，并不能做到良好阻抗匹配，自然会出现实际测试的结果与手册给的结果偏差较大的情况。

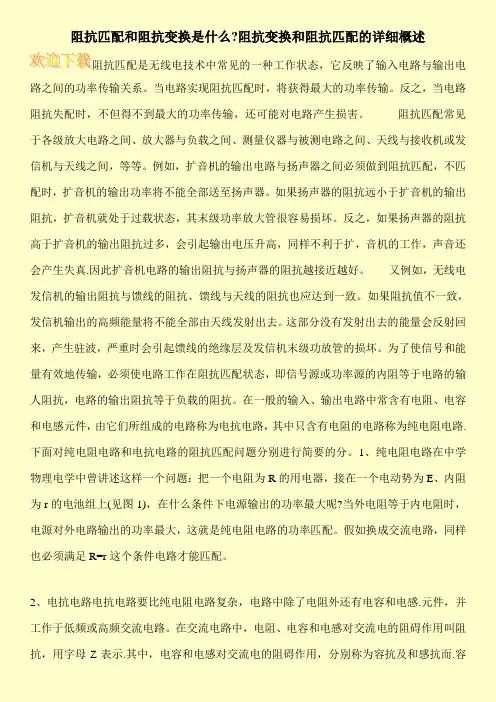

阻抗匹配和阻抗变换是什么?阻抗变换和阻抗匹配的详细概述阻抗匹配是无线电技术中常见的一种工作状态，它反映了输入电路与输出电路之间的功率传输关系。

当电路实现阻抗匹配时，将获得最大的功率传输。

反之，当电路阻抗失配时，不但得不到最大的功率传输，还可能对电路产生损害。

阻抗匹配常见于各级放大电路之间、放大器与负载之间、测量仪器与被测电路之间、天线与接收机或发信机与天线之间，等等。

例如，扩音机的输出电路与扬声器之间必须做到阻抗匹配，不匹配时，扩音机的输出功率将不能全部送至扬声器。

如果扬声器的阻抗远小于扩音机的输出阻抗，扩音机就处于过载状态，其末级功率放大管很容易损坏。

反之，如果扬声器的阻抗高于扩音机的输出阻抗过多，会引起输出电压升高，同样不利于扩，音机的工作，声音还会产生失真.因此扩音机电路的输出阻抗与扬声器的阻抗越接近越好。

又例如，无线电发信机的输出阻抗与馈线的阻抗、馈线与天线的阻抗也应达到一致。

如果阻抗值不一致，发信机输出的高频能量将不能全部由天线发射出去。

这部分没有发射出去的能量会反射回来，产生驻波，严重时会引起馈线的绝缘层及发信机末级功放管的损坏。

为了使信号和能量有效地传输，必须使电路工作在阻抗匹配状态，即信号源或功率源的内阻等于电路的输人阻抗，电路的输出阻抗等于负载的阻抗。

在一般的输入、输出电路中常含有电阻、电容和电感元件，由它们所组成的电路称为电抗电路，其中只含有电阻的电路称为纯电阻电路. 下面对纯电阻电路和电抗电路的阻抗匹配问题分别进行简要的分。

1、纯电阻电路在中学物理电学中曾讲述这样一个问题：把一个电阻为R的用电器，接在一个电动势为E、内阻为r的电池组上(见图1)，在什么条件下电源输出的功率最大呢?当外电阻等于内电阻时，电源对外电路输出的功率最大，这就是纯电阻电路的功率匹配。

假如换成交流电路，同样也必须满足R=r这个条件电路才能匹配。

2、电抗电路电抗电路要比纯电阻电路复杂，电路中除了电阻外还有电容和电感.元件，并工作于低频或高频交流电路。

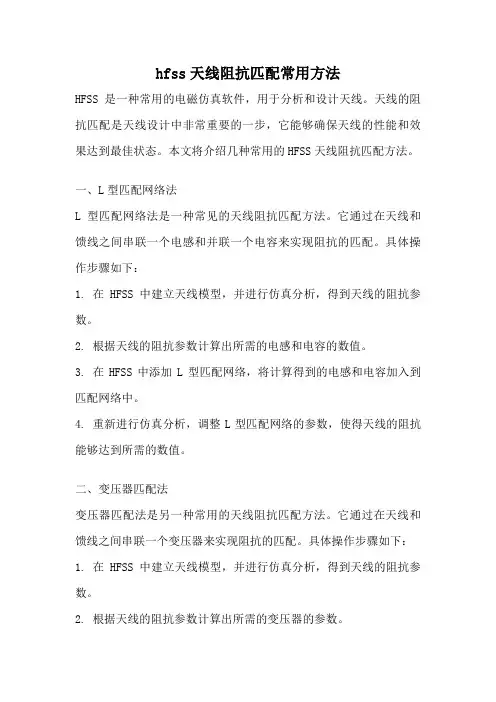

hfss天线阻抗匹配常用方法HFSS是一种常用的电磁仿真软件，用于分析和设计天线。

天线的阻抗匹配是天线设计中非常重要的一步，它能够确保天线的性能和效果达到最佳状态。

本文将介绍几种常用的HFSS天线阻抗匹配方法。

一、L型匹配网络法L型匹配网络法是一种常见的天线阻抗匹配方法。

它通过在天线和馈线之间串联一个电感和并联一个电容来实现阻抗的匹配。

具体操作步骤如下：1. 在HFSS中建立天线模型，并进行仿真分析，得到天线的阻抗参数。

2. 根据天线的阻抗参数计算出所需的电感和电容的数值。

3. 在HFSS中添加L型匹配网络，将计算得到的电感和电容加入到匹配网络中。

4. 重新进行仿真分析，调整L型匹配网络的参数，使得天线的阻抗能够达到所需的数值。

二、变压器匹配法变压器匹配法是另一种常用的天线阻抗匹配方法。

它通过在天线和馈线之间串联一个变压器来实现阻抗的匹配。

具体操作步骤如下：1. 在HFSS中建立天线模型，并进行仿真分析，得到天线的阻抗参数。

2. 根据天线的阻抗参数计算出所需的变压器的参数。

3. 在HFSS中添加变压器，将计算得到的参数加入到变压器中。

4. 重新进行仿真分析，调整变压器的参数，使得天线的阻抗能够达到所需的数值。

三、Stub匹配法Stub匹配法是一种简单有效的天线阻抗匹配方法。

它通过在馈线上加入一个或多个短路或开路的Stub来实现阻抗的匹配。

具体操作步骤如下：1. 在HFSS中建立天线模型，并进行仿真分析，得到天线的阻抗参数。

2. 根据天线的阻抗参数计算出所需的Stub的长度。

3. 在HFSS中添加Stub，将计算得到的长度加入到Stub中。

4. 重新进行仿真分析，调整Stub的长度，使得天线的阻抗能够达到所需的数值。

四、二分之一波长法二分之一波长法是一种常用的天线阻抗匹配方法。

它通过将天线的长度调整为二分之一波长来实现阻抗的匹配。

具体操作步骤如下：1. 在HFSS中建立天线模型，并进行仿真分析，得到天线的阻抗参数。

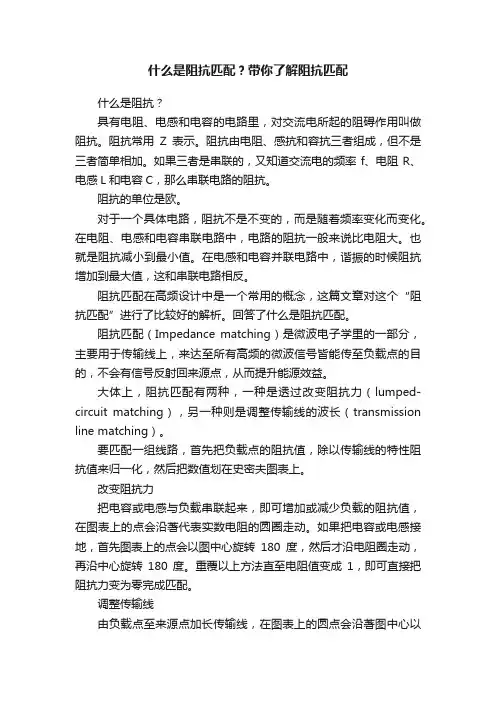

什么是阻抗匹配？带你了解阻抗匹配什么是阻抗？具有电阻、电感和电容的电路里，对交流电所起的阻碍作用叫做阻抗。

阻抗常用Z表示。

阻抗由电阻、感抗和容抗三者组成，但不是三者简单相加。

如果三者是串联的，又知道交流电的频率f、电阻R、电感L和电容C，那么串联电路的阻抗。

阻抗的单位是欧。

对于一个具体电路，阻抗不是不变的，而是随着频率变化而变化。

在电阻、电感和电容串联电路中，电路的阻抗一般来说比电阻大。

也就是阻抗减小到最小值。

在电感和电容并联电路中，谐振的时候阻抗增加到最大值，这和串联电路相反。

阻抗匹配在高频设计中是一个常用的概念，这篇文章对这个“阻抗匹配”进行了比较好的解析。

回答了什么是阻抗匹配。

阻抗匹配（Impedance matching）是微波电子学里的一部分，主要用于传输线上，来达至所有高频的微波信号皆能传至负载点的目的，不会有信号反射回来源点，从而提升能源效益。

大体上，阻抗匹配有两种，一种是透过改变阻抗力（lumped-circuit matching），另一种则是调整传输线的波长（transmission line matching）。

要匹配一组线路，首先把负载点的阻抗值，除以传输线的特性阻抗值来归一化，然后把数值划在史密夫图表上。

改变阻抗力把电容或电感与负载串联起来，即可增加或减少负载的阻抗值，在图表上的点会沿著代表实数电阻的圆圈走动。

如果把电容或电感接地，首先图表上的点会以图中心旋转180度，然后才沿电阻圈走动，再沿中心旋转180度。

重覆以上方法直至电阻值变成1，即可直接把阻抗力变为零完成匹配。

调整传输线由负载点至来源点加长传输线，在图表上的圆点会沿著图中心以逆时针方向走动，直至走到电阻值为1的圆圈上，即可加电容或电感把阻抗力调整为零，完成匹配。

阻抗匹配则传输功率大，对于一个电源来讲，单它的内阻等于负载时，输出功率最大，此时阻抗匹配。

最大功率传输定理，如果是高频的话，就是无反射波。

对于普通的宽频放大器，输出阻抗50Ω，功率传输电路中需要考虑阻抗匹配，可是如果信号波长远远大于电缆长度，即缆长可以忽略的话，就无须考虑阻抗匹配了。

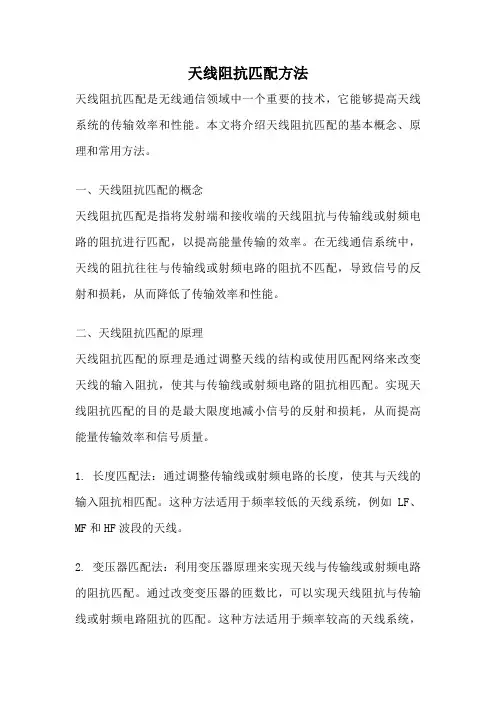

天线阻抗匹配方法天线阻抗匹配是无线通信领域中一个重要的技术，它能够提高天线系统的传输效率和性能。

本文将介绍天线阻抗匹配的基本概念、原理和常用方法。

一、天线阻抗匹配的概念天线阻抗匹配是指将发射端和接收端的天线阻抗与传输线或射频电路的阻抗进行匹配，以提高能量传输的效率。

在无线通信系统中，天线的阻抗往往与传输线或射频电路的阻抗不匹配，导致信号的反射和损耗，从而降低了传输效率和性能。

二、天线阻抗匹配的原理天线阻抗匹配的原理是通过调整天线的结构或使用匹配网络来改变天线的输入阻抗，使其与传输线或射频电路的阻抗相匹配。

实现天线阻抗匹配的目的是最大限度地减小信号的反射和损耗，从而提高能量传输效率和信号质量。

1. 长度匹配法：通过调整传输线或射频电路的长度，使其与天线的输入阻抗相匹配。

这种方法适用于频率较低的天线系统，例如LF、MF和HF波段的天线。

2. 变压器匹配法：利用变压器原理来实现天线与传输线或射频电路的阻抗匹配。

通过改变变压器的匝数比，可以实现天线阻抗与传输线或射频电路阻抗的匹配。

这种方法适用于频率较高的天线系统，例如VHF和UHF波段的天线。

3. 管线法：通过在传输线或射频电路上串联或并联电感或电容，改变其阻抗特性，以实现与天线阻抗的匹配。

这种方法适用于频率较高的天线系统，例如VHF和UHF波段的天线。

4. 电桥法：通过使用电桥电路来测量天线的输入阻抗，并根据测量结果进行阻抗匹配。

这种方法适用于各种频率的天线系统。

5. 理论分析法：通过使用电磁场理论和传输线理论，对天线与传输线或射频电路的阻抗进行理论分析，从而设计出阻抗匹配电路。

这种方法适用于各种频率的天线系统，但需要较高的理论水平和计算能力。

四、总结天线阻抗匹配是无线通信系统中提高传输效率和性能的关键技术之一。

通过调整天线的结构或使用匹配网络，可以实现天线阻抗与传输线或射频电路的匹配，从而减小信号的反射和损耗，提高能量传输效率和信号质量。

常用的天线阻抗匹配方法包括长度匹配法、变压器匹配法、管线法、电桥法和理论分析法等。

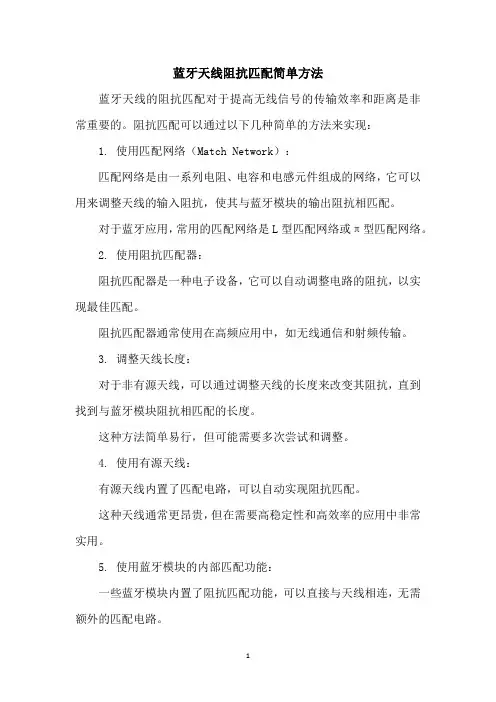

蓝牙天线阻抗匹配简单方法蓝牙天线的阻抗匹配对于提高无线信号的传输效率和距离是非常重要的。

阻抗匹配可以通过以下几种简单的方法来实现：1. 使用匹配网络（Match Network）：匹配网络是由一系列电阻、电容和电感元件组成的网络，它可以用来调整天线的输入阻抗，使其与蓝牙模块的输出阻抗相匹配。

对于蓝牙应用，常用的匹配网络是L型匹配网络或π型匹配网络。

2. 使用阻抗匹配器：阻抗匹配器是一种电子设备，它可以自动调整电路的阻抗，以实现最佳匹配。

阻抗匹配器通常使用在高频应用中，如无线通信和射频传输。

3. 调整天线长度：对于非有源天线，可以通过调整天线的长度来改变其阻抗，直到找到与蓝牙模块阻抗相匹配的长度。

这种方法简单易行，但可能需要多次尝试和调整。

4. 使用有源天线：有源天线内置了匹配电路，可以自动实现阻抗匹配。

这种天线通常更昂贵，但在需要高稳定性和高效率的应用中非常实用。

5. 使用蓝牙模块的内部匹配功能：一些蓝牙模块内置了阻抗匹配功能，可以直接与天线相连，无需额外的匹配电路。

在选择蓝牙模块时，可以查看其规格书，了解是否具有内置的阻抗匹配功能。

6. 使用软件工具：有一些软件工具可以帮助设计匹配网络，如CST Microwave Studio、ADS（Analog Design Studio）等。

这些工具可以模拟天线和匹配网络的性能，帮助你找到最佳的匹配方案。

在实际应用中，选择哪种方法取决于具体的应用场景、成本预算和性能要求。

通常，首先考虑使用蓝牙模块内置的匹配功能或者有源天线，因为这些方法简单且有效。

如果这些方法不能满足要求，再考虑使用匹配网络或阻抗匹配器。

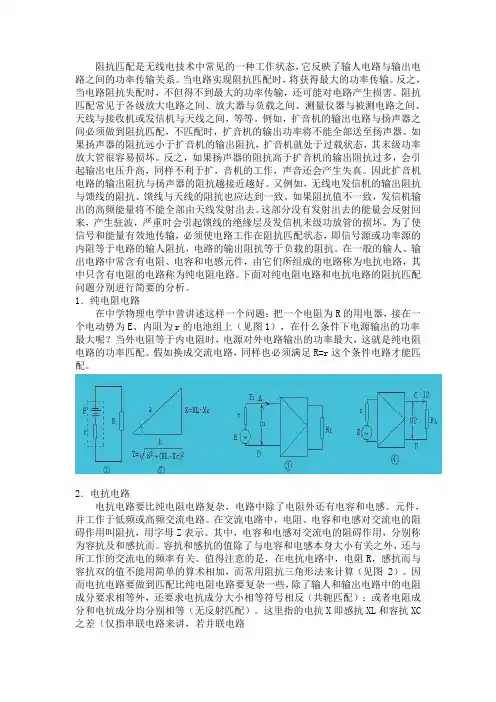

阻抗匹配是无线电技术中常见的一种工作状态，它反映了输人电路与输出电路之间的功率传输关系。

当电路实现阻抗匹配时，将获得最大的功率传输。

反之，当电路阻抗失配时，不但得不到最大的功率传输，还可能对电路产生损害。

阻抗匹配常见于各级放大电路之间、放大器与负载之间、测量仪器与被测电路之间、天线与接收机或发信机与天线之间，等等。

例如，扩音机的输出电路与扬声器之间必须做到阻抗匹配，不匹配时，扩音机的输出功率将不能全部送至扬声器。

如果扬声器的阻抗1在中学物理电学中曾讲述这样一个问题：把一个电阻为R的用电器，接在一个电动势为E、内阻为r的电池组上（见图1），在什么条件下电源输出的功率最大呢？当外电阻等于内电阻时，电源对外电路输出的功率最大，这就是纯电阻电路的功率匹配。

假如换成交流电路，同样也必须满足R=r这个条件电路才能匹配。

2．电抗电路电抗电路要比纯电阻电路复杂，电路中除了电阻外还有电容和电感。

元件，并工作于低频或高频交流电路。

在交流电路中，电阻、电容和电感对交流电的阻碍作用叫阻抗，用字母Z表示。

其中，电容和电感对交流电的阻碍作用，分别称为容抗及和感抗而。

容抗和感抗的值除了与电容和电感本身大小有关之外，还与所工作的交流电的频率有关。

值得注意的是，在电抗电路中，电阻R，感抗而与容抗双的值不能用简单的算术相加，而常用阻抗三角形法来计算（见图2）。

因而电抗电路要做到匹配比纯电阻电路要复杂一些，除了输人和输出电路中的电阻成分要求相等外，还要求电抗成分大小相等符号相反（共轭匹配）；或者电阻成分和电抗成分均分别相等（无反射匹配）。

这里指的电抗X即感抗XL和容抗XC之差（仅指串联电路来讲，若并联电路则计算更为复杂）。

满足上述条件即称为阻抗匹配，负载即能得到最大的功率．阻抗匹配的关键是前级的输出阻抗与后级的输人阻抗相等。

而输人阻抗与输出阻抗广泛存在于各级电子电路、各类测量仪器及各种电子元器件中。

那么什么是输人阻抗和输出阻抗呢？输人阻抗是指电路对着信号源讲的阻抗。

通信系统中射频与天线阻抗匹配的调试方法
RF工程师在设计芯片和天线间的阻抗匹配时是否也遇到过这样的问题，根据数据手册的参数进行匹配设计，最后测试发现实际结果和手册的性能大相径庭，你是否考虑过为什么会出现这么大的差别？还有，匹配调试过程中不断的尝试不同的电容、电感，来回焊接元器件，这样的调试方法我们还能改善吗？
一、理想的匹配
通信系统的射频前端一般都需要阻抗匹配来确保系统有效的接收和发射，在工业物联网的无线通信系统中，国家对发射功率的大小有严格要求，如不高于+20dBm；若不能做到良好的匹配，就会影响系统的通信距离。

射频前端最理想的情况就是源端、传输线和负载端都是50Ω，如图1。

但是这样的情况一般不存在。

即使电路在设计过程中仿真通过，板厂制作过程中，线宽、传输线与地平面间隙和板厚都会存在误差，一般会预留焊盘调试使用。

图1理想的阻抗匹配
二、造成与芯片手册推荐电路偏差大的原因？
从事RF电路设计的工程师都有过这样的经验，做匹配电路时，根据数据手册给的S参数、电路拓扑结构、元器件的取值进行设计，最后得到的结果和手册上的差别很大。

这是为什么呢？
其主要原因是对射频电路来说，“导线”不再是导线，而是具有特征阻抗。

如图2所示，射频传输线看成由电阻、电容和电感构成的网络，此时需要用分布参数理论进行分析。

图2传输线模型
特征阻抗与信号线的线宽(w)、线厚(t)、介质层厚度(h)和介质常数()有关。

其计算公式如下:
由公式可以知道，特征阻抗和介质层厚度成正比，可以理解为绝缘厚度越厚，信号穿过其。

阻抗匹配是无线电技术中常见的一种工作状态，它反映了输人电路与输出电路之间的功率传输关系。

当电路实现阻抗匹配时，将获得最大的功率传输。

反之，当电路阻抗失配时，不但得不到最大的功率传输，还可能对电路产生损害。

阻抗匹配常见于各级放大电路之间、放大器与负载之间、测量仪器与被测电路之间、天线与接收机或发信机与天线之间，等等。

例如，扩音机的输出电路与扬声器之间必须做到阻抗匹配，不匹配时，扩音机的输出功率将不能全部送至扬声器。

如果扬声器的阻抗远小于扩音机的输出阻抗，扩音机就处于过载状态，其末级功率放大管很容易损坏。

反之，如果扬声器的阻抗高于扩音机的输出阻抗过多，会引起输出电压升高，同样不利于扩，音机的工作，声音还会产生失真。

因此扩音机电路的输出阻抗与扬声器的阻抗越接近越好。

又例如，无线电发信机的输出阻抗与馈线的阻抗、馈线与天线的阻抗也应达到一致。

如果阻抗值不一致，发信机输出的高频能量将不能全部由天线发射出去。

这部分没有发射出去的能量会反射回来，产生驻波，严重时会引起馈线的绝缘层及发信机末级功放管的损坏。

为了使信号和能量有效地传输，必须使电路工作在阻抗匹配状态，即信号源或功率源的内阻等于电路的输人阻抗，电路的输出阻抗等于负载的阻抗。

在一般的输人、输出电路中常含有电阻、电容和电感元件，由它们所组成的电路称为电抗电路，其中只含有电阻的电路称为纯电阻电路。

下面对纯电阻电路和电抗电路的阻抗匹配问题分别进行简要的分析。

1．纯电阻电路在中学物理电学中曾讲述这样一个问题：把一个电阻为R的用电器，接在一个电动势为E、内阻为r的电池组上（见图1），在什么条件下电源输出的功率最大呢？当外电阻等于内电阻时，电源对外电路输出的功率最大，这就是纯电阻电路的功率匹配。

假如换成交流电路，同样也必须满足R=r这个条件电路才能匹配。

2．电抗电路电抗电路要比纯电阻电路复杂，电路中除了电阻外还有电容和电感。

元件，并工作于低频或高频交流电路。

在交流电路中，电阻、电容和电感对交流电的阻碍作用叫阻抗，用字母Z表示。

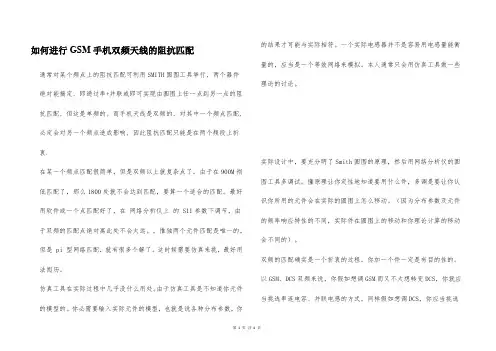

如何进行GSM手机双频天线的阻抗匹配通常对某个频点上的阻抗匹配可利用SMITH圆图工具举行, 两个器件绝对能搞定, 即通过串+并联或即可实现由圆图上任一点到另一点的阻抗匹配, 但这是单频的。

而手机天线是双频的, 对其中一个频点匹配,必定会对另一个频点造成影响, 因此阻抗匹配只能是在两个频段上折衷.在某一个频点匹配很简单，但是双频以上就复杂点了。

由于在900M彻低匹配了，那么1800处就不会达到匹配，要算一个适合的匹配。

最好用软件或一个点匹配好了，在网络分析仪上的 S11参数下调节，由于双频的匹配点绝对离此处不会太远。

，惟独两个元件匹配是唯一的，但是 pi 型网络匹配，就有很多个解了。

这时候需要仿真来挑，最好用法阅历。

仿真工具在实际过程中几乎没什么用处。

由于仿真工具是不知道你元件的模型的。

你必需要输入实际元件的模型，也就是说各种分布参数，你的结果才可能与实际相符。

一个实际电感器并不是容易用电感量能衡量的，应当是一个等效网络来模拟。

本人通常只会用仿真工具做一些理论的讨论。

实际设计中，要充分明了Smith圆图的原理，然后用网络分析仪的圆图工具多调试。

懂原理让你定性地知道要用什么件，多调是要让你认识你所用的元件会在实际的圆图上怎么移动。

（因为分布参数及元件的频率响应特性的不同，实际件在圆图上的移动和你理论计算的移动会不同的）。

双频的匹配确实是一个折衷的过程。

你加一个件一定是有目的性的。

以GSM、DCS双频来说，你假如想调GSM而又不太想转变DCS，你就应当挑选串连电容、并联电感的方式。

同样假如想调DCS，你应当挑选串电感、并电容。

理论上需要2各件调一个频点，所以实际的手机或者移动终端通常按如下逻辑支配匹配电路：对于容易一些的，天线空间比较大，反射原来就较小的，采纳Pai型（2并一串），如常规直板手机、常规翻盖机；略微复杂些的采纳双L型（2串2并）：对于更复杂的，采纳L＋Pai型（2串3并），比如用拉杆天线的手机。

天线阻抗匹配方法
天线阻抗匹配方法 (2009-11-17 17:50)天线阻抗匹配方法
(如果不是微波出身，请不要盲目采用，和经验有关！)
1,校准网络分析仪.
在2.440G中心频点(短路/开路/标准50ohm)校准网络分析仪.
2,修剪一段同轴延长线,使得等效电长度等于1/2波长的整倍数.
在史密斯原图上观察延长电缆的阻抗,修剪电缆长度使得中心频率点的阻抗>1kohm.
3,焊接被测天线.
断开与网络分析仪的连接,.电缆尽量靠近接地金属走线.pai型匹配如图所示,只焊接1个100p的高频电容.其他器件不焊.
4,测量中心频率阻抗
记录阻抗的实部和虚部.
5,用SMITH 2.0软件获得匹配网络参数
一般匹配参数可以获得两组.
6,将上述步骤获得的元件参数分别焊接到天线匹配网络对应位置测量匹配结果
观察匹配结果,选择在2400-2485整个频带都相对最接近50ohm 中心点的匹配参数作为最终匹配网络模式。

天线与阻抗匹配调试方法经验与案例电子万花筒平台核心服务电子元器件：价格比您现有供应商最少降低10%射频微波天线新产品新技术发布平台：让更多优秀的国产射频微波产品得到最好的宣传！发布产品欢迎联系管理，专刊发布！强力曝光！通常对某个频点上的阻抗匹配可利用SMITH圆图工具进行，两个器件肯定能搞定，即通过串+并联电感或电容即可实现由圆图上任一点到另一点的阻抗匹配，但这是单频的。

而手机天线是双频的，对其中一个频点匹配，必然会对另一个频点造成影响，因此阻抗匹配只能是在两个频段上折衷。

在某一个频点匹配很容易，但是双频以上就复杂点了。

因为在900M完全匹配了，那么1800处就不会达到匹配，要算一个适合的匹配电路。

最好用仿真软件或一个点匹配好了，在网络分析仪上的S11参数下调整，因为双频的匹配点肯定离此处不会太远，只有两个元件匹配是唯一的，但是pi 型网络匹配，就有无数个解了。

这时候需要仿真来挑，最好有使用经验。

仿真工具在实际过程中几乎没什么用处。

因为仿真工具是不知道你元件的模型的。

你必须要输入实际元件的模型，也就是说各种分布参数，你的结果才可能与实际相符。

一个实际电感器并不是简单用电感量能衡量的，应该是一个等效网络来模拟。

本人通常只会用仿真工具做一些理论的研究。

实际设计中，要充分明白Smith圆图的原理，然后用网络分析仪的圆图工具多调试。

懂原理让你定性地知道要用什么件，多调是要让你熟悉你所用的元件会在实际的圆图上怎么移动。

（由于分布参数及元件的频率响应特性的不同，实际件在圆图上的移动和你理论计算的移动会不同的）。

双频的匹配的确是一个折衷的过程。

你加一个件一定是有目的性的。

以GSM、DCS双频来说，你如果想调GSM而又不太想改变DCS，你就应该选择串连电容、并联电感的方式。

同样如果想调DCS，你应该选择串电感、并电容。

理论上需要2各件调一个频点，所以实际的手机或者移动终端通常按如下规律安排匹配电路：对于简单一些的，天线空间比较大，反射本来就较小的，采用Pai型（2并一串），如常规直板手机、常规翻盖机；稍微复杂些的采用双L型（2串2并）：对于更复杂的，采用L ＋Pai型（2串3并），比如用拉杆天线的手机。

天线调试匹配方法天线调试是指根据不同的需求和条件来调整天线的性能和参数，以获得最佳的工作效果和性能。

天线调试匹配是天线调试的一个重要方面，通过调整天线与发射或接收设备之间的匹配，可以最大限度地提高天线的性能。

天线调试匹配的目标是使天线的输入阻抗与发射或接收设备的输出（或输入）阻抗之间达到最佳匹配。

当输入阻抗与输出阻抗之间存在差异时，会引起一些问题，如信号反射、信号损耗、波形失真等。

通过匹配网络的调整，可以改善这些问题，提高信号传输质量和接收灵敏度。

在进行天线调试匹配时，需要考虑以下几个关键因素：1.阻抗匹配：阻抗匹配是天线调试匹配的核心内容。

一般来说，天线的设计阻抗是50欧姆。

如果发射或接收设备的输出（或输入）阻抗无法与之匹配，就需要采用合适的匹配网络进行调整。

常用的匹配网络有二分之一波长变压器、LC并联网络、LC串联网络等。

2.频率调整：天线的工作频率是调试匹配的另一个重要因素。

天线的工作频率会影响到天线的大小、形状以及其他参数。

要根据实际需求和设备的工作频率来调整天线的匹配。

一般来说，调整天线的频率可以通过改变天线的长度、增加或减少天线的辐射元件等方式实现。

3.天线辐射方向性：天线的辐射方向性是调试匹配的另一个关键因素。

一般来说，天线的辐射方向性与天线的尺寸和形状有关。

要根据实际需求和环境条件来调整天线的辐射方向性。

调整天线的辐射方向性可以通过改变天线的辐射元件的尺寸、改变天线的辐射面积等方式实现。

4.天线增益和效率：天线的增益和效率是天线调试匹配的重要指标。

天线的增益和效率会影响到天线的信号传输质量和接收灵敏度。

要根据实际需求和应用场景来调整天线的增益和效率。

调整天线的增益和效率可以通过改变天线的尺寸、形状、辐射元件的设计以及增加辅助元件等方式实现。

在进行天线调试匹配时，还需要注意以下几点：1.温度效应：天线的性能和参数会受到环境温度的影响。

因此，在进行天线调试匹配时，需要考虑到环境温度的变化对天线的影响，并进行相应的调整。

什么是阻抗匹配？阻抗匹配（Impedance matching）是微波电子学里的一部分，主要用于传输线上，来达至所有高频的微波信号皆能传至负载点的目的，不会有信号反射回来源点，从而提升能源效益。

大体上，阻抗匹配有两种，一种是透过改变阻抗力（lumped-circuit matching），另一种则是调整传输线的波长（transmission line matching）。

要匹配一组线路，首先把负载点的阻抗值，除以传输线的特性阻抗值来归一化，然后把数值划在史密夫图表上。

改变阻抗力把电容或电感与负载串联起来，即可增加或减少负载的阻抗值，在图表上的点会沿著代表实数电阻的圆圈走动。

如果把电容或电感接地，首先图表上的点会以图中心旋转180度，然后才沿电阻圈走动，再沿中心旋转180度。

重覆以上方法直至电阻值变成1，即可直接把阻抗力变为零完成匹配。

调整传输线由负载点至来源点加长传输线，在图表上的圆点会沿著图中心以逆时针方向走动，直至走到电阻值为1的圆圈上，即可加电容或电感把阻抗力调整为零，完成匹配阻抗匹配则传输功率大，对于一个电源来讲，单它的内阻等于负载时，输出功率最大，此时阻抗匹配。

最大功率传输定理，如果是高频的话，就是无反射波。

对于普通的宽频放大器，输出阻抗50Ω，功率传输电路中需要考虑阻抗匹配，可是如果信号波长远远大于电缆长度，即缆长可以忽略的话，就无须考虑阻抗匹配了。

阻抗匹配是指在能量传输时,要求负载阻抗要和传输线的特征阻抗相等,此时的传输不会产生反射,这表明所有能量都被负载吸收了.反之则在传输中有能量损失。

高速PCB布线时，为了防止信号的反射，要求是线路的阻抗为50欧姆。

这是个大约的数字,一般规定同轴电缆基带50欧姆,频带75欧姆,对绞线则为100欧姆,只是取个整而已,为了匹配方便.阻抗从字面上看就与电阻不一样，其中只有一个阻字是相同的，而另一个抗字呢？简单地说，阻抗就是电阻加电抗，所以才叫阻抗；周延一点地说，阻抗就是电阻、电容抗及电感抗在向量上的和。

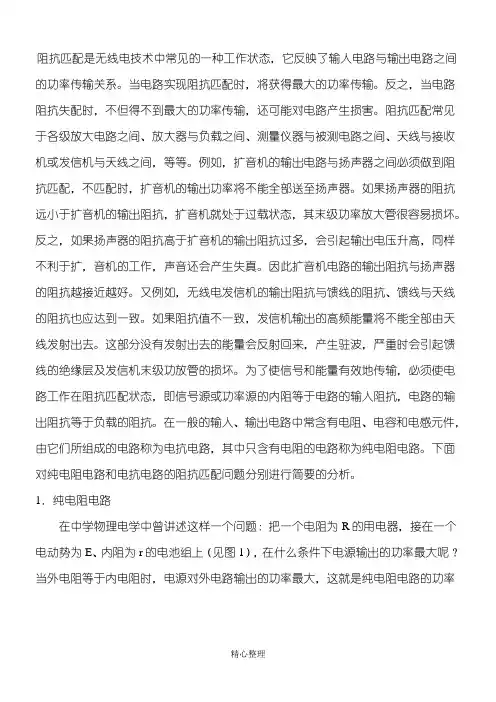

天线阻抗匹配原理阻抗匹配是无线电技术中常见的一种工作状态，它反映了输人电路与输出电路之间的功率传输关系。

当电路实现阻抗匹配时，将获得最大的功率传输。

反之，当电路阻抗失配时，不但得不到最大的功率传输，还可能对电路产生损害。

阻抗匹配常见于各级放大电路之间、放大器与负载之间、测量仪器与被测电路之间、天线与接收机或发信机与天线之间，等等。

例如，扩音机的输出电路与扬声器之间必须做到阻抗匹配，不匹配时，扩音机的输出功率将不能全部送至扬声器。

如果扬声器的阻抗远小于扩音机的输出阻抗，扩音机就处于过载状态，其末级功率放大管很容易损坏。

反之，如果扬声器的阻抗高于扩音机的输出阻抗过多，会引起输出电压升高，同样不利于扩，音机的工作，声音还会产生失真。

因此扩音机电路的输出阻抗与扬声器的阻抗越接近越好。

又例如，无线电发信机的输出阻抗与馈线的阻抗、馈线与天线的阻抗也应达到一致。

如果阻抗值不一致，发信机输出的高频能量将不能全部由天线发射出去。

这部分没有发射出去的能量会反射回来，产生驻波，严重时会引起馈线的绝缘层及发信机末级功放管的损坏。

为了使信号和能量有效地传输，必须使电路工作在阻抗匹配状态，即信号源或功率源的内阻等于电路的输人阻抗，电路的输出阻抗等于负载的阻抗。

在一般的输人、输出电路中常含有电阻、电容和电感元件，由它们所组成的电路称为电抗电路，其中只含有电阻的电路称为纯电阻电路。

下面对纯电阻电路和电抗电路的阻抗匹配问题分别进行简要的分析。

1．纯电阻电路在中学物理电学中曾讲述这样一个问题：把一个电阻为R的用电器，接在一个电动势为E、内阻为r的电池组上（见图1），在什么条件下电源输出的功率最大呢？当外电阻等于内电阻时，电源对外电路输出的功率最大，这就是纯电阻电路的功率匹配。

假如换成交流电路，同样也必须满足R=r这个条件电路才能匹配。

2．电抗电路电抗电路要比纯电阻电路复杂，电路中除了电阻外还有电容和电感。

元件，并工作于低频或高频交流电路。
