一、主要研究内容：
1、酱油的工艺操作任务和工作性质，工作流程的确定.
2、酱油生产车间的工艺设计。
二、主要任务及目标：
1、生产规模
本设计为年产量10000吨酱油生产工艺初步设计
工厂建设采取统一的规划布局，规范化建设,科学化管理，规模化生产,一体化经营,完全采取现代化企业管理模式。
2、生产工艺
生产工艺为低盐固态浇淋生产法
蒸煮工艺采用传统的，技术方面十分成熟的旋转蒸料锅法；制曲工艺采用厚层通风制曲方式；利用传统发酵设备的发酵池，浇淋以减少酱醅对发酵池的占用时间。
3、产品标准
符合各级酱油理化指标
达到卫生标准：
苯甲酸及钠盐含量不得超过0。
1%,
砷不得超过0.5ppm,铅不得超过1ppm,
杂菌数不得超过5万个/每毫升，
大肠杆菌数近似值不得超过30个/100毫升。
指导教师签字：年月日
工作小组组长签字: 年月日。
年产10000吨酱油发酵工厂的设计工厂布局为了达到年产吨酱油的目标，工厂应采用合理的布局设计。
以下是建议的工厂布局方案：1. 原料准备区：集中存放和准备发酵所需的原料，包括大豆、小麦和调味品等。
2. 发酵区：设计适当大小的发酵罐，用于进行酱油的发酵。
罐的数量和容量应根据需要进行合理规划。
3. 深加工区：包括提取、浓缩、过滤和调味等工艺环节，以完成最终产品的制作。
4. 包装区：设置专门的包装设备和区域，确保产品的包装质量和卫生要求。
5. 储存区：合理规划储存空间，确保酱油产品的保存和管理。
设备配置为了保证工厂的高效运作，建议配置以下酱油发酵工厂所需的主要设备：1. 发酵罐：选择适当大小和材质的发酵罐，以满足年产吨的酱油需求。
2. 提取设备：包括提取罐、蒸汽发生器和真空系统等，用于提取酱油中的香味和成分。
3. 热交换设备：用于调节发酵温度和加热或冷却酱油。
4. 过滤设备：用于去除杂质和悬浮物，确保酱油的清澈透明。
5. 浓缩设备：用于去除多余的水分，使酱油浓度达到要求。
6. 包装设备：选择适用于酱油的包装机械，确保产品包装的速度和质量。
7. 液体储存设备：用于储存成品酱油，确保产品的储存和管理。
工艺流程下面是建议的年产吨酱油发酵工厂的工艺流程：1. 准备原料：原料准备区负责准备和处理大豆、小麦和调味品等原料。
2. 发酵：将准备好的原料加入发酵罐中，通过发酵过程产生酱油的特色风味。
3. 提取：利用提取设备提取发酵所需的香味和成分。
4. 过滤：确保酱油的清澈透明，去除杂质和悬浮物。
5. 浓缩：去除多余的水分，提高酱油的浓度。
6. 调味：根据需求添加适量的调味品，增强酱油的口感和风味。
7. 包装：使用包装设备将成品酱油装入适当的包装中。
8. 储存：将包装好的酱油存放在储存区，确保产品的保存和管理。
质量控制在酱油发酵工厂的设计中，质量控制是至关重要的。
以下是建议的质量控制措施：1. 原料检验：对每批进货的原料进行检验，确保原料的质量合格。

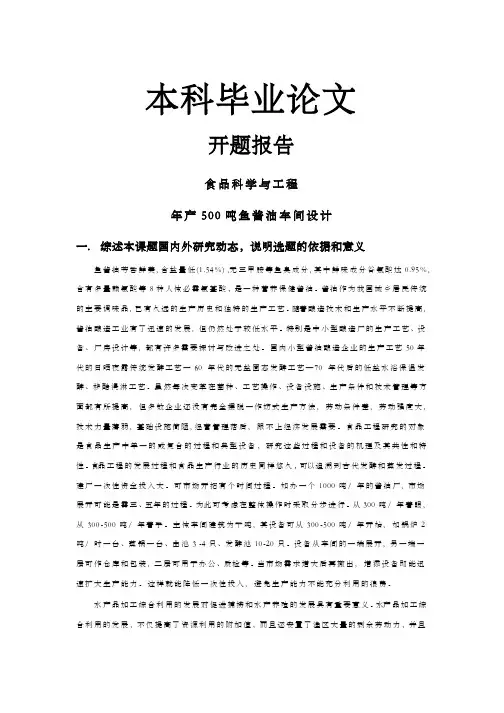

本科毕业论文开题报告食品科学与工程年产5 0 0 吨鱼酱油车间设计一. 综述本课题国内外研究动态，说明选题的依据和意义鱼酱油芳香鲜美 , 含盐量低 ( 1.54 % ) ,无三甲胺等鱼臭成分 , 其中鲜味成分谷氨酸达0 .95 % , 含有多量赖氨酸等8 种人体必需氨基酸，是一种营养保健酱油。
酱油作为我国城乡居民传统的主要调味品 , 已有久远的生产历史和独特的生产工艺。
随着酿造技术和生产水平不断提高 , 酱油酿造工业有了迅速的发展 , 但仍然处于较低水平。
特别是中小型酿造厂的生产工艺、设备、厂房设计等 , 都有许多需要探讨与改进之处。
国内小型酱油酿造企业的生产工艺50 年代的日晒夜露传统发酵工艺一 60 年代的无盐固态发酵工艺— 70 年代后的低盐水浴保温发酵、移酷浸淋工艺。
虽然每次变革在菌种、工艺操作、设备设施、生产条件和技术管理等方面都有所提高 , 但多数企业还没有完全摆脱一作坊式生产方法 , 劳动条件差 , 劳动强度大 , 技术力量薄弱 , 基础设施简陋 , 经营管理落后 , 跟不上经济发展需要。
食品工程研究的对象是食品生产中单一的或复合的过程和典型设备，研究这些过程和设备的机理及其共性和特性。
食品工程的发展过程和食品生产行业的历史同样悠久，可以追溯到古代发酵和蒸发过程。
建厂一次性资金投入大。
可市场开拓有个时间过程。
如办一个1000 吨 / 年的酱油厂 , 市场展开可能是需三、五年的过程。
为此可考虑在整体操作时采取分步进行。
从 300 吨 / 年着眼 , 从300 -500 吨 / 年着手。
主体车间建筑为千吨 , 其设备可从300 -500 吨 / 年开始 , 如锅炉2 吨 / 时一台、蒸锅一台、曲池3 -4 只、发酵池10 -20 只。
设备从车间的一端展开 , 另一端一层可作仓库和包装 , 二层可用于办公、质检等。
当市场需求增大后再撤出 , 增添设备即能迅速扩大生产能力。
这样就能降低一次性投入 , 避免生产能力不能充分利用的浪费。

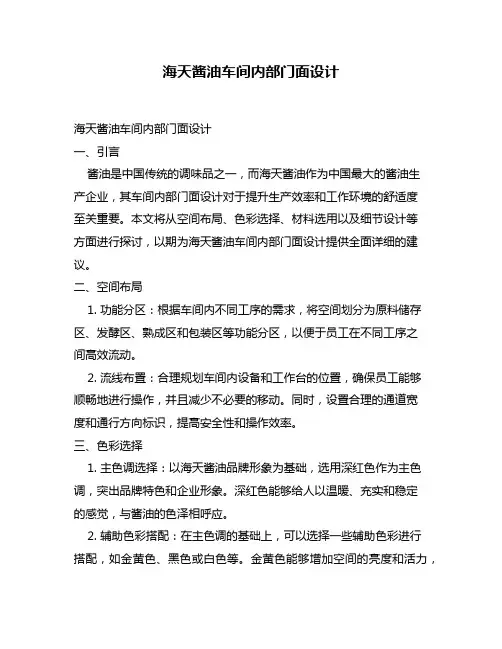

海天酱油车间内部门面设计海天酱油车间内部门面设计一、引言酱油是中国传统的调味品之一，而海天酱油作为中国最大的酱油生产企业，其车间内部门面设计对于提升生产效率和工作环境的舒适度至关重要。
本文将从空间布局、色彩选择、材料选用以及细节设计等方面进行探讨，以期为海天酱油车间内部门面设计提供全面详细的建议。
二、空间布局1. 功能分区：根据车间内不同工序的需求，将空间划分为原料储存区、发酵区、熟成区和包装区等功能分区，以便于员工在不同工序之间高效流动。
2. 流线布置：合理规划车间内设备和工作台的位置，确保员工能够顺畅地进行操作，并且减少不必要的移动。
同时，设置合理的通道宽度和通行方向标识，提高安全性和操作效率。
三、色彩选择1. 主色调选择：以海天酱油品牌形象为基础，选用深红色作为主色调，突出品牌特色和企业形象。
深红色能够给人以温暖、充实和稳定的感觉，与酱油的色泽相呼应。
2. 辅助色彩搭配：在主色调的基础上，可以选择一些辅助色彩进行搭配，如金黄色、黑色或白色等。
金黄色能够增加空间的亮度和活力，黑色和白色则能够提升整体的简洁感和高端感。
四、材料选用1. 地面材料：车间地面应选用耐磨损、易清洁的材料，如环氧地坪或防滑瓷砖。
这些材料不仅具有良好的耐久性和抗压性能，还能够有效防止滑倒事故的发生。
2. 墙面材料：墙面应选用耐腐蚀、易清洁的材料，如不锈钢板或瓷砖。
这些材料具有防潮、防霉、抗菌等特性，符合食品卫生标准，并且易于清洁维护。
3. 天花板材料：天花板应选用防尘、易清洁的材料，如PVC板或铝合金板。
这些材料不仅能够减少尘埃的积累，还能够提高车间整体的光线反射度，增加亮度。
五、细节设计1. 照明设计：车间内应选择适宜的照明设备，确保充足的光照强度和均匀的光线分布。
同时，可以根据不同工序的需求，设置可调节灯光亮度和色温的照明系统。
2. 通风设计：车间内应设置合理的通风系统，确保空气流通和排除异味。
可以采用自然通风或机械通风方式，并根据车间面积和工序特点进行合理布置。
年产万吨高盐稀态发酵酱油车间设计HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】1 引言国以民为本，民以食为天，食以味为先。
酱油就是这些调味品当中重要的一个。
最早的酱油也叫清酱，古时清酱是由最开始的动物肉剁成肉泥在发酵生成的油。
到唐朝的时候用黄豆、小麦进行发酵制酱，经过古人的不懈的努力，最终在南宋时期臻于完善，并在《山家清供》一书中第一次以“酱油”之名载入中华文明的历史[1]。
而在唐朝，东渡日本的鉴真带去了酱油的酿造方法，从此日本有了不蘸酱油就不吃鱼生的说法。
之后，酱油的制作之法陆陆续续的传入了朝鲜、泰国、越南、菲律宾、孟加拉、印度等国家，等到英国人殖民到亚洲国家印度时，酱油制作方法正式传入欧洲，并且发展成了着名的“伍斯特郡味汁”，也即后来风行欧美的辣酱油。
到了清朝，如雨后春笋般的酱油作坊纷纷冒了出来，酱油的种类也多了起来，比如虾子、香蕈。
在当时也对酱油有了简单的区分，如红酱油、白酱油。
而对酱油提取工艺也有了正式称呼：“抽”。
本色者是为“生抽”，而通过日照方式让其增色、酱味变浓者是为“老抽”。
老抽基本较咸，多用于提色；生抽较甜，主要用于提鲜[2]。
国内外研究概况在当代，酱油现在已经发展到家家户户必备的调味品之一，作为现代烹饪必不可少的调味品，它是用豆、麦、食盐经制油和发酵等程序酿制而成的。
酱油成分也分外复杂，除了食盐以外，主要有氨基酸、糖类、色素以及香料等诸多成分，其味道多以咸味为主，除此以外还有鲜味、香味等[3]。
酱油不仅能够增加菜肴的固有香味还能在一定程度上起到改善味道的作用，对于菜肴色泽的改善也效果明显，使之更加秀色可餐。
维生素和矿物质在酱油中的含量和种类非常的丰富，多食酱油可以减少人体胆固醇含量，还能降低心血管病的发病率，其中种类众多的成分还有防自由基伤害的功效[4]。
曾有研究发现日本人因为爱吃酱油的习惯，其胃癌发病率远低于其他地区，紧随之后报道出了美国威斯康星大学的研究报告证实了结果。

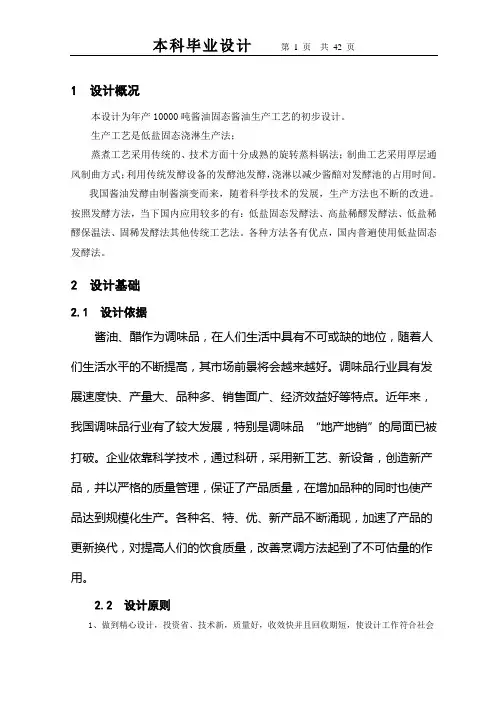

1 设计概况本设计为年产10000 吨酱油固态酱油生产工艺的初步设计。
生产工艺是低盐固态浇淋生产法；蒸煮工艺采用传统的、技术方面十分成熟的旋转蒸料锅法；制曲工艺采用厚层通风制曲方式；利用传统发酵设备的发酵池发酵，浇淋以减少酱醅对发酵池的占用时间。
夜酱油发酵由制酱演变而来，随着科学技术的发展，生产方法也不断的改进。
按照发酵方法，当下国内应用较多的有：低盐固态发酵法、高盐稀醪发酵法、低盐稀醪保温法、固稀发酵法其他传统工艺法。
各种方法各有优点，国内普遍使用低盐固态发酵法。
2 设计基础2.1 设计依据酱油、醋作为调味品，在人们生活中具有不可或缺的地位，随着人们生活水平的不断提高，其市场前景将会越来越好。
调味品行业具有发展速度快、产量大、品种多、销售面广、经济效益好等特点。
近年来，我国调味品行业有了较大发展，特别是调味品“地产地销”的局面已被打破。
企业依靠科学技术，通过科研，采用新工艺、新设备，创造新产品，并以严格的质量管理，保证了产品质量，在增加品种的同时也使产品达到规模化生产。
各种名、特、优、新产品不断涌现，加速了产品的更新换代，对提高人们的饮食质量，改善烹调方法起到了不可估量的作用。
2.2 设计原则1、做到精心设计，投资省、技术新，质量好，收效快并且回收期短，使设计工作符合社会主义经济建设总原则。
2、设计工作必须认真进行调查研究。
学会查阅文献。
收集设计必需的技术基础资料，加强技术经济分析工作，并进行深入调查，与同类型厂先进技术经济指标作比较，要善于从实际出发去分析研究问题。
设计的技术经济指标以达到或超过国内同类型工厂生产实际平均先进水平最好。
3、解放思想，力求设计在技术上具有现实性和先进性，在经济上具有合理性。
并根据设备和控制系统在资金和供货可能的情况下，尽可能提高劳动生产率，逐步实现机械化和自动化。
4、设计必须结合实际，因地制宜，体现出设计的通用性和独特性相结合的原则，不能千厂一样。
工厂生产规模、产品品种的确定，要适应国民经济的需要，建厂地点，时间，三废综合利用等条件，并适当留有发展余地。
调味品是食品加共不可或缺的产品，可以让我们的食物更加鲜美，在餐饮加工业的需求量是巨大的。
那么，调味品的建厂应该注意些什么，车间的装修又该遵从什么原则呢，51工厂为大家解惑分析。
1.选址及厂区环境要求1.1选择有给排水条件和电力、燃气供应的地区；1.2不得设在易受到污染的区域。
设置在污染源影响范围之外；1.3厂区内外具有足够方便人流、物流通行的空间；1.4厂区各功能区域（如：生产区和生活区）有适当的分隔措施，防止交叉污染；1.5厂区道路应铺设混凝土、沥青或其他硬质材料，空地可铺设水泥、地砖或草坪等；1.6厂区内禁止饲养动物（或距离25米以上）。
2.生产车间设备设施的设计布局2.1生产车间入口处要设置更衣室，更衣室内部应该有足够的洗手、消毒、干手设施和鞋靴消毒池；2.2 生产场所应满足原料处理、种曲、制曲、发酵、浸滤、调配、灭菌和灌装包装的工艺要求；各加工操作场所按照原料进入、原料处理、半成品加工、食品分装及待配送食品贮存的顺序合理布局；如下图示意：2.3设置洁具间，配备能正常运转的清洗、消毒、保洁设备设施，水池使用不锈钢或陶瓷等不透水、不易积垢并易于清洗的材料；2.4各生产车间根据需要配备相应数量的清洗池、操作台、四层货架、周转车等辅助设施，所有设施有明显标识标明其用途；2.5应根据待配送食品的品种、数量、配送方式，配备相应的食品包装设备；2.6食品容器、工具和设备与食品的接触面平滑、无凹陷或裂缝（因工艺要求除外）；2.7要具备防蝇、防虫、防鼠等保证生产场所卫生条件的设施。
2.8所有工器具要有明显的区分标识，且分区域存放。
3生产车间装修要求3.1地面、墙面用无毒、无异味、不透水、不易积垢的材料；3.2 排水采用地漏或明沟，排水沟坡度不小于1.5%，排水的流向由高清洁操作区流向低清洁操作区；3.3墙角、柱脚、侧面、底面的结合处有一定的弧度；3.4粗加工和工用具清洗消毒等场所应有1.5米以上的光滑、不吸水、浅色、耐用和易清洗的材料制成的墙裙；3.5车间门采用易清洗、不吸水的坚固材料制作，与外界直接相通的门和各类专间的门能自动关闭；3.6门、窗设有易于拆下清洗不生锈的纱网或空气幕，内窗台下斜45度以上或采用无窗台结构；3.7天花板可采用铝扣板或净化板，水蒸气较多的场所的天花板有适当的坡度（斜坡或拱形均可）；3.8照明应在110烛光以上，检察检验作业区，应要保持在500烛光以上，灯具应加护罩，避免灯管破裂，断电照明应配合法规设置；3.9各生产车间必须安装紫外线灯进行杀菌，每平方米1.5瓦，安装高度2.5m；3.10一切配管配线应以国内施工法则来施工，而电源插座必须要防水，不同的电压，应有明显的标示及漏电、断电的系统。
1 设计概况本设计为年产10000吨酱油固态酱油生产工艺的初步设计。
生产工艺是低盐固态浇淋生产法；蒸煮工艺采用传统的、技术方面十分成熟的旋转蒸料锅法；制曲工艺采用厚层通风制曲方式；利用传统发酵设备的发酵池发酵，浇淋以减少酱醅对发酵池的占用时间。
我国酱油发酵由制酱演变而来，随着科学技术的发展，生产方法也不断的改进。
按照发酵方法，当下国内应用较多的有：低盐固态发酵法、高盐稀醪发酵法、低盐稀醪保温法、固稀发酵法其他传统工艺法。
各种方法各有优点，国内普遍使用低盐固态发酵法。
2 设计基础2.1 设计依据酱油、醋作为调味品，在人们生活中具有不可或缺的地位，随着人们生活水平的不断提高，其市场前景将会越来越好。
调味品行业具有发展速度快、产量大、品种多、销售面广、经济效益好等特点。
近年来，我国调味品行业有了较大发展，特别是调味品“地产地销”的局面已被打破。
企业依靠科学技术，通过科研，采用新工艺、新设备，创造新产品，并以严格的质量管理，保证了产品质量，在增加品种的同时也使产品达到规模化生产。
各种名、特、优、新产品不断涌现，加速了产品的更新换代，对提高人们的饮食质量，改善烹调方法起到了不可估量的作用。
2.2 设计原则1、做到精心设计，投资省、技术新，质量好，收效快并且回收期短，使设计工作符合社会主义经济建设总原则。
2、设计工作必须认真进行调查研究。
学会查阅文献。
收集设计必需的技术基础资料，加强技术经济分析工作，并进行深入调查，与同类型厂先进技术经济指标作比较，要善于从实际出发去分析研究问题。
设计的技术经济指标以达到或超过国内同类型工厂生产实际平均先进水平最好。
3、解放思想，力求设计在技术上具有现实性和先进性，在经济上具有合理性。
并根据设备和控制系统在资金和供货可能的情况下，尽可能提高劳动生产率，逐步实现机械化和自动化。
4、设计必须结合实际，因地制宜，体现出设计的通用性和独特性相结合的原则，不能千厂一样。
工厂生产规模、产品品种的确定，要适应国民经济的需要，建厂地点，时间，三废综合利用等条件，并适当留有发展余地。
高盐稀态发酵酱油是一种传统的发酵酱油，具有深色、香味浓郁、口感独特等特点。
为了满足市场需求，设计一个年产量为万吨的高盐稀态发酵酱油车间是十分重要的。
下面是一个完整版的设计。
一、车间规划布局：1.选址：选择与原材料供应和成品销售交通便捷的地点，车间面积必须满足年产量为万吨的要求。
2.建筑设计：根据工艺流程、设备需求等因素，设计合理的建筑物结构，确保生产流程的顺畅。
3.车间布局：按照原材料进料、发酵、提取、调配、包装等工序的顺序，合理划分车间空间，并设置通风、排污等设备。
二、设备选型配置：1.原料处理设备：包括原料清洗、破碎、浸泡等设备，用于处理大豆、麦曲等原材料。
2.发酵设备：选择大容量、高效率的发酵罐或大型发酵槽，确保发酵过程的稳定性。
3.提取设备：采用蒸馏装置或离心机等设备，将发酵液中的固体和液体分离。
4.调配设备：根据产品配方，配置相应的调配设备，包括搅拌机、计量泵等。
5.包装设备：根据产品包装形式，选择自动化包装线或手动包装设备。
三、工艺流程：1.原料处理：原材料清洗后，经过破碎、浸泡等处理，使得原料中的有益成分能够充分溶解。
2.发酵：将处理后的原料与混合菌种加入发酵罐中，控制发酵温度、湿度等条件，使其进行发酵。
3.提取：将发酵液中的固体和液体分离，一般使用蒸馏或离心机等。
4.调配：根据产品配方，将提取液与其他调味料进行混合，达到所需的口感和香味。
5.包装：将调配好的酱油进行包装，选择适合的包装形式，确保产品的质量和安全。
四、环境要求：1.车间通风：保证车间空气流通，排除废气和异味，设置通风设备和排烟装置。
2.温湿度控制：根据发酵和提取等工艺要求，控制车间的温度和湿度。
3.净化设备：根据车间工艺要求，设置净化设备，如除尘设备、净化水处理设备等。
4.消防设备：安装火灾报警器、灭火器等设备，确保车间安全。
五、人员安排：根据生产规模和工艺流程，合理配置生产管理人员、操作工、技术人员等，保证生产的顺利进行和质量的控制。
