专用铣床工作台液压系统设计

  • 格式：doc
  • 大小：525.50 KB
  • 文档页数：15

目录1 前言 (1)2 设计技术要求及参数 (1)3 确定执行元件 (1)4 系统工况分析 (1)4.1动力分析 (1)4.2运动分析 (3)5 计算液压系统主要参数并编制工况图 (3)5.1预选系统设计压力 (3)5.2计算液压缸主要结构尺寸 (3)5.3编制液压缸的工况图 (4)6 制定液压回路的方案，拟定液压系统原理图 (7)6.1制订液压回路方案 (7)6.2拟定液压系统图 (8)7 计算并选择液压元件 (9)7.1液压泵的计算与选定 (9)7.2电机的选定 (10)7.3液压控制阀和液压辅助原件的选定 (11)8 验算 (11)8.1液压系统的效率 (11)8.2液压系统的温升 (11)设计总结 (13)参考文献 (14)专用铣床工作台液压系统设计1 前言作为一种高效率的专用铣床，在日常生活中，广泛在大批量机械加工生产中应用。

本次课程设计是以专用铣床工作台液压系统为例，介绍该组合机床液压系统的设计方法及设计步骤，其中包括工作台液压系统的工况分析、主要参数确定、液压系统原理图的拟定、液压元件的选择以及系统性能验算等。

«液压传动»课程设计是整个教学过程中最后一个综合性教学环节，通过课程设计可以让我们了解液压传动系统设计的基本方法和设计要求，提高我们运用所学理论知识解决具体工程技术问题的能力。

能根据设计任务要求，按照正确的设计步骤，拟定出液压系统。

2 设计技术要求及参数一台专用铣床的工作台拟采用单杆液压缸驱动。

已知条件如下：铣刀驱动电机功率为P=7.5KW，铣刀直径为De=120mm，转速n=350r/min。

工作台质量m1=400kg，工件及夹具最大质量为m2=150kg。

工作总行程为Lz=400mm，其中工进行程为Lg=100mm。

快进和快退速度均为vk=4.5m/min，工进速度范围为vg=60~1000mm/min，往复运动时加、减速时间均为Δt=0.05s。

工作台水平放置，导轨静摩擦系数为μs=0.2，动摩擦系数为μd=0.1,以下为该铣床工作台进给运动的半自动液压系统设计。

3 确定执行元件液压系统的动力原件是定量叶片泵，执行元件确定为液压缸（主要运动是往复直线运动）。

4 系统工况分析4.1动力分析铣床工作台液压缸在快进阶段，启动时的外负载是导轨静摩擦阻力；加速的外负载是导轨动摩擦阻力和惯性力；恒速时是动摩擦阻力；在快退阶段的外负载是动摩擦阻力，由图3-4可知：铣床工作台液压缸在工进阶段的外负载是工作负载，即刀具铣削力及动摩擦阻力。

静摩擦负载 Ffs=μ（m1+m2）g=0.2x （400+150）g=1078(N) 动摩擦负载 Ffs=μ（m1+m2）g=0.1x （400+150）g=539（N ） 惯性负载 Fi=（m1+m2））（150400Δt Δv+=x 60x 05.05.4=825（N ） 利用铣削力计算公式： Fi=2/De T （其中，T 为负载转矩，T=πn2P）。

算得工作负载为: Fe=2/De Tn πDe 2/e πn 2/P D P ==1336035*********.7--⨯⨯⨯⨯⨯π N ·m =3410N ·m取液压缸的机械效率ηm=0.9，可算得工作台液压缸在各工况下的外负载和推力，见图表：表3-7 铣床工作台液压缸外负载和推力计算结果4.2运动分析根据设计要求，可直接画出液压缸的速度循环图（v-l 图），如图3-6。

5 计算液压系统主要参数并编制工况图5.1预选系统设计压力专用铣床也归属半精加工机床，参考表1，预选液压缸的设计压力P1=3MPa 。

5.2计算液压缸主要结构尺寸由于设计要求工作台快速进退速度相等，故选用单杆差动连接液压缸，使缸的无杆工况外负载F/N 推力（F/ηm ）/N计算公式 结果 快进启动 F=Fst 1078 1198 加速 F=Ffd+Fi 1364 1515 恒速 F=Ffd 539 599 工进F=Fe+Ffd 3949 4388 快退 启动 F=Fst 1078 1198 加速 F=Ffd+Fi 1364 1515 恒速F=Ffd539599腔与有杆腔的有效面积1A 与2A 保持关系1A =22A ，即杆d 和缸径D 满足d=0.707D 。

经查表3，取背压为0.8MPa 。

从满足最大推力出发，可算得液压缸无杆腔的有效面积：223262119.161069.110)28.03(4388)21(cm m m P P F A O =⨯=⨯-=-=- 液压缸内径：mm m m A D 4.460464.01069.14431==⨯⨯==-ππ按GB/T2348-1993（表2），将液压缸内径圆整为D=50mm=5cm 。

径圆整为d=36mm=3.6cm 。

则液压缸实际有效面积为：196345014.34221=⨯==D A π（2mm ）94636-50x 4π)(422222==-=）（d D A π（2mm ） A =1A - 2A =1017（2mm ）5.3编制液压缸的工况图根据上述条件，经计算液压缸工作循环中各阶段的压力、流量和功率如下： ①压力a 、快进阶段的液压缸压力 启动时，1P =AP A F ∆+2=)(18.1101701198MPa =+加速时，1P =A P A F ∆+2=)(95.110175.0x 9461515MPa =+(一般取被压为0.5Mp)恒速时，1P =AP A F ∆+2=)(05.110175.0x 946599MPa =+b 、工进阶段的液压缸力2P =122A P A F +=)(62.210178.0x 9464388MPa =+ c 、快退阶段的液压缸压力 启动时，1P =221A P A F +=)(27.194601198MPa =+ 加速时，1P =221A P A F +=)(64.29465.0x 19631515MPa =+ 恒速时，1P =221A P A F +=)(67.19465.0x 1963599MPa =+ ②流量a 、快进（恒速时）阶段的流量q=A vk=1017x4.5x 310x 610-=4.58（L/min ）b 、工进阶段的流量qmax= 1A vg=1963x1000x 610-=1.96（L/min ）qmin= 1A vg=1963x60x 610-=0.12（L/min ）c 、快退（恒速时）阶段的流量q= 2A vk=946x4.5x 610-x 310=4.26（L/min ） ③功率a 、快进（恒速时）阶段的功率P=1P q=1.05x4.58x 310/60=80.2（W ） b ．工进（最高速度时）阶段的功率P=1P q=2.62x1.96x 310/60=85.6（W ） c ．快退（恒速时）阶段的功率P=1P q=1.67x4.26x 310/60=118.6（W ） 由上述计算结果编制出的液压缸工况图3-7~3-96 制定液压回路的方案，拟定液压系统原理图6.1制订液压回路方案①油源型式及压力控制工况图表明，系统的压力和流量均较小，故可采用电动机驱动的单定量泵供油油源和溢油阀调压方案，如图3-10所示。

②调速回路铣床加工零件时，有顺铣和逆铣两种工作状态，故选用单向调速阀的回油节流调速回路（见图3-11）。

由于已选用节流调速回路，故系统必然为开式循环。

③换向回路与快速运动回路及换接方式换向回路选用三位四通“O”型中位机能的电磁换向阀实现液压缸的进退和停止（见图3-12）。

采用二位三通电磁换向阀实现液压缸快进时的差动连接（见图3-13）。

由于本机床工作部件终点的定位精度无特殊要求，故采用行程控制方式即活动挡块压下电气行程开关，控制换向阀电磁铁的通断电以及死挡铁即可实现自动换向和速度换接。

④辅助回路在液压泵进口设置一过滤器以保证吸入液压泵的油液清洁；出口设一单向阀以保护液压泵，在该单向阀与液压泵之间设一压力表及其开关，以便液压阀调压和观测（见图3-14）。

6.2拟定液压系统图在制定各液压回路方案的基础上，经整理所组成的液压系统原理图如图3-15所示。

由电磁铁动作顺序表（图中附表）容易了解系统的工作原理及各工况下的油液流动路线图3-15 专用铣床液压系统原理图1-过滤器；2-单向定量泵；3-电动机；4-溢流阀；5-压力表开关；6-单向阀；7-三位四通电磁换向阀；8-单向调速阀；9-二位三通电磁换向阀；10-液压缸7 计算并选择液压元件7.1液压泵的计算与选定①液压泵的最高工作压力的计算由工况3-2可以查得液压缸的最高工作压力出现在快退阶段，即p1=2.64 MPa ，由于进油路原件较少，故泵至缸间的进油路压力损失取为Δp=0.3MPa 。

则液压泵的最高工作压力pp 为：pp=2.64+0.3=2.94（MPa ） ②液压泵的流量计算泵的供油量qp 按液压缸的快进（恒速时）阶段的流量q=4.58L/min 进行估算。

由于系统流量较小，故取泄漏系数K=1.3，则液压泵供油量qp 应为：qp ≥qv=Kqlmax=1.3×4.58=5.95（L/min ）附表 系统的电磁铁动作顺序表工况电磁铁状态 1YA 2YA 3YA 快进 ┼ ┼ 工进 ┼ 快退┼ 工作台原为停止③确定液压泵的规格根据系统所需流量，拟初选液压泵的转速为n1=1450r/min ，泵的容积效率ηv=0.8，根据式（2-37）可算得泵的排量参考值为：Vg=v n qv η11000=8.0145095.51000⨯⨯=5.13（mL/r ） 根据以上计算结果查阅产品样本，选用规格相近的YB1-6型叶片泵，泵的额定压力为pn=6.3MPa ，泵的额定转速为n=1450r/min ，容积效z 率ηp=0.80。

倒推算得泵的额定流量为：q p=Vn ηv=6×1450×0.80=6.96（L/min ）比系统流量稍大。

④确定液压泵驱动功率由功率循环图3-9可知，最大功率出现在快退阶段，已知泵的总效率为ηp=0.80，则液压泵快退所需的驱动功率为：Pp=pqp ppη=pp p qpη)11(∆+=3106080.014506)3.067.1(⨯⨯⨯⨯+=0.357（KW ）7.2电机的选定查表得，选用Y 系列（IP44）中规格相近的Y801-4型卧式三相异步电动机，其额定功率为0.55kw ，转速为1390r/min 。

用此转速驱动液压泵时，泵的实际输出流量为6.67L/min ，仍能满足系统各工况对流量的要求。

表3-8 专用铣床液压系统中控制阀和部分辅助原件的型号规格7.3液压控制阀和液压辅助原件的选定根据系统工作压力与通过各液压控制阀及部分辅助原件的最大流量，查产品样本所选择的原件型号规格见表3-8，其中液压缸需自行设计。

合集下载

液压传动课程设计 液压专用铣床的液压系统完整版

液压传动课程设计 液压专用铣床的液压系统完整版

设计题目设计一台用成型铣刀在加工件上加工出成型面的液压专用铣床，工作循环：手工上料——自动夹紧——工作台快进——铣削进给——工作台快退——夹具松开——手工卸料。

设计参数见下表。

其中：工作台液压缸负载力（KN ）：F L 夹紧液压缸负载力（KN ）：F c 工作台液压缸移动件重力（KN ）：G 夹紧液压缸负移动件重力（N ）：G c 工作台快进、快退速度（m/min ）：V 1=V 3 夹紧液压缸行程（mm ）：L c 工作台工进速度（mm/min ）：V 2 夹紧液压缸运动时间（S ）：t c 工作台液压缸快进行程（mm ）：L 1 导轨面静摩擦系数：μs =0.2 工作台液压缸工进行程（mm ）：L 2 导轨面动摩擦系数：μd =0.1 工作台启动时间（S ）：∆t=0.5 序号 F L F c G G c V 1 V 2 L 1 L 2 L c t c 7组 2.24.41.5806.03530080151设计内容1.负载与运动分析 1.1工作负载1)夹紧缸工作负载：N G F F d C C l 44081.0804400=⨯+=+=μ由于夹紧缸的工作对于系统的整体操作的影响不是很高，所以在系统的设计计算中把夹紧缸的工作过程简化为全程的匀速直线运动，所以不考虑夹紧缸的惯性负载等一些其他的因素。

2)工作台液压缸工作负载极为切削阻力F L =2.2KN 。

1.2摩擦负载摩擦负载即为导轨的摩擦阻力： (1)静摩擦阻力N G F fs 30015002.0s =⨯==μ (2)动摩擦阻力N G F d fd 15015001.0=⨯==μ1.3惯性负载N D v g G t v g G F t i 61.305.060/68.91500)0(1==-=∆∆=1.4负载图与速度图的绘制快进 s v L t 360/100.63003111=⨯==工进 s v L t 14.13760/3580222=== 快退 s 8.360/100.68030033213=⨯+=+=v L L t 假设液压缸的机械效率9.0=cm η，得出液压缸在各工作阶段的负载和推力，如表1.1所示。

专用铣床液压系统设计正文

专用铣床液压系统设计正文

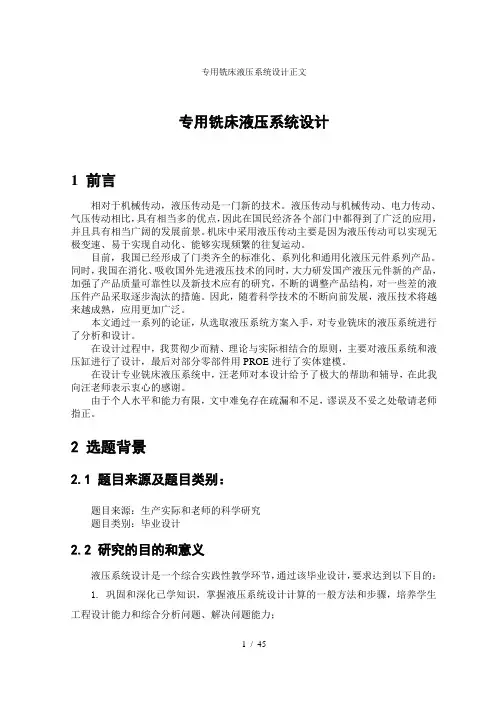

专用铣床液压系统设计1 前言相对于机械传动，液压传动是一门新的技术。
