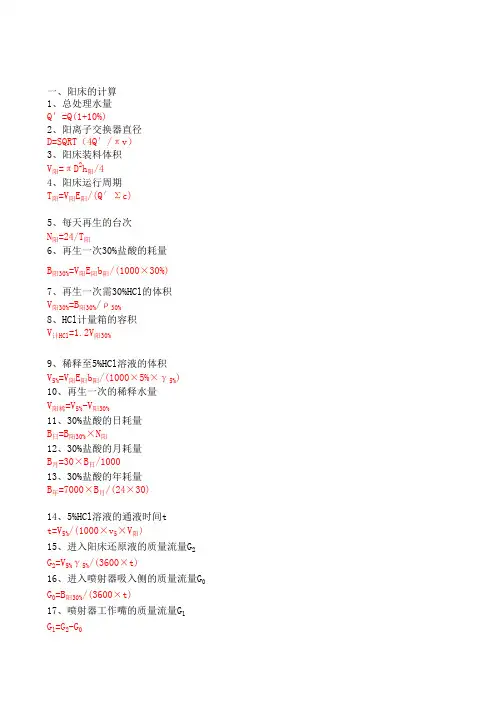

一、阳床的计算1、总处理水量Q′=Q(1+10%)2、阳离子交换器直径D=SQRT(4Q′/πv)3、阳床装料体积V阳=πD2h阳/44、阳床运行周期T阳=V阳E阳/(Q′Σc)5、每天再生的台次N阳=24/T阳6、再生一次30%盐酸的耗量B阳30%=V阳E阳b阳/(1000×30%)7、再生一次需30%HCl的体积V阳30%=B阳30%/ρ30%8、HCl计量箱的容积V计HCl=1.2V阳30%9、稀释至5%HCl溶液的体积V5%=V阳E阳b阳/(1000×5%×γ5%)10、再生一次的稀释水量V阳稀=V5%-V阳30%11、30%盐酸的日耗量B日=B阳30%×N阳12、30%盐酸的月耗量B月=30×B日/100013、30%盐酸的年耗量B年=7000×B月/(24×30)14、5%HCl溶液的通液时间tt=V5%/(1000×v5×V阳)15、进入阳床还原液的质量流量G2 G2=V5%γ5%/(3600×t)16、进入喷射器吸入侧的质量流量G0 G0=B阳30%/(3600×t)17、喷射器工作嘴的质量流量G1G1=G2-G018、喷射系数μ=G0/G119、喷射器的特性值20、喷嘴直径d P=A×SQRT(G1)21、圆筒形混合室直径d H=B×SQRT(G2)22、圆筒形混合室长度L u=4×d H23、吸入管管径D0=1000×SQRT(4×V阳30%/(3600×1000×π×v0×t))24、入口管管径D1=1000×SQRT(4×V阳稀/(3600×1000×π×V1×t))25、出口管管径D2=1000×SQRT(4×V5%/(3600×1000×π×V2×t))二、阴床的计算1、阴树脂的装料体积V阴=T阳×Q′(ΣA-HCO3-+CO2/44)/E阴2、阴树脂的实际装料体积V实=1.15×V阴3、阴床直径D=SQRT(4Q′/πv)4、阴离子交换树脂的装料高度h A=4×V实/(π×D2)5、再生一次30%NaOH的耗量B A30%=V实×E阴×b A/(1000×30%)6、再生一次30%NaOH的体积V30%=B A30%/γ30%7、NaOH计量箱的容积V NaOH=1.2×V30%8、稀释至4%NaOH溶液的体积V4%=V实×E阴×b A/(1000×4%×γ4%) 9、再生一次的稀释水量V稀=V4%-V30%10、30%NaOH的日耗量B日=B A30%×N阳30T/h已知参数10%为自用水率v=25m/h D=1.2mh阳=2m V=2.26m3阳E阳=1000mol/m3T阳=26.43hΣc:原水中阳离子的总和,mmol/L阳离子2.85mmol/LN阳=0.91台次/d 再生水平b阳=55g/mol(100%HCl)B阳30%=414.33Kg/次ρ30%=1.149Kg/L V阳30%=360.6L 1.2:安全系数V计HCl=432.72L取V计HCl=500Lγ5%=1.023Kg/L V5%=2430.11LV阳稀=2069.51LB日=377.04KgB月=11.31T一年以7000h计B年=109.97TV5=5m3/(m3·h)t=0.22h5%HCl G2=3.14Kg/s 30%HCl G0=0.52Kg/sG1=2.62Kg/sμ=0.2背压P2=1.472×105P a,查表得P′P=31060kgf/m2h0=29960kgf/m2h b=1349kgf/m2A=7.293 B=8.843d P=11.81mm取d P=15mmd H=15.65mmL u=62.61mmv0为被吸入管内的流速,取1m/s D0=24.08mm取D0=25mmV1为稀释水在入口管内的流速,取2m/s D1=40.8mm取D1=40mmV2为稀释水在入口管内的流速,取2m/s D2=44.21mm取D2=45mmΣA为原水中阴离子总和,只含强酸的阴离子,不包含HCO3-,mmol/L V阴=6.46m3 CO2为除碳器出水中浓度,取3mg/L阴离子2.85mmol/L E阴=350mol/m31.15为当阳床失效时,阴床还未失效的富余系数V=7.42m3实v=20m/hb A为再生水平,取60g/molγ30%为NaOH溶液的密度,取1.328Kg/Lγ4%为NaOH溶液的密度,取1.043Kg/L36T/hQ′=36m3D=1.4mV阳=3.08m3T阳=30h阳离子2.85mmol/LN阳=0.8台次/dB阳30%=564.67Kg/次V阳30%=491.44LV计HCl=589.73L取V计HCl=1000LV5%=3311.83LV阳稀=2820.39LB日=451.74KgB月=13.55TB年=131.76Tt=0.22hG2=4.28Kg/sG0=0.71Kg/sG1=3.57Kg/sμ=0.2d P=13.78mm取d P=15mmd H=18.29mmL u=73.16mmV阴=9.01m3阴离子2.85mmol/LV实=3.53m3D=1.51m取D=1.5mh A=2mB A30%=247.1KgV30%=186.07LV NaOH=223.28LV4%=1776.85L V稀=1590.78L B日=197.68Kg。

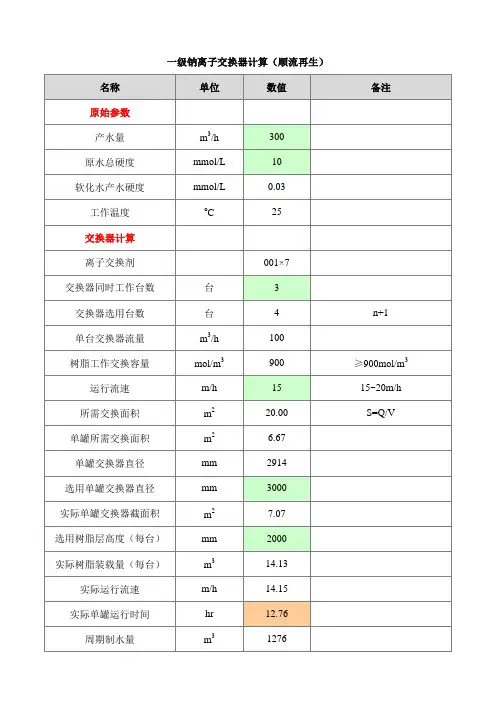

全自动软水器设计指导手册(附设计公式)目录一、总述 01. 锅炉水处理监督管理规则 02. 离子交换树脂部结构 03. 钠离子交换软化原理及特性: (1)4. 水质分析测试容 (1)•PH值(Potential of Hydrogen) (1)•总溶解固体(TDS --TOTAL DISSOLVED SOLIDS) (1)•铁含量(IRON) (1)•锰 (2)•硬度值(HARDNESS) (2)•碱度 (2)•克分子(mol) (2)•当量 (3)•克当量 (3)•硬度单位 (3)•我国江河湖泊水质组成 (5)二、全自动软水器 (5)三、影响软水器交换容量的因素 (7)1. 流速(gpm/ft,m/h) (7)2. 水与树脂的接触时间:(gpm/ft3) (7)3. 树脂层的高度 (8)4. 进水含盐量 (9)5. 温度 (11)6. 再生剂质量(NaCl) (11)7. 再生液流量 (12)8. 再生液浓度 (13)9. 再生剂用量 (14)10. 树脂 (14)四、自动软水器设计 (14)1. 软水器设备应遵循的标准 (14)2. 全自动软水器主要参数计算 (15)1) 反洗流速的计算: (15)2) 系统压降计算 (15)3. 软水器设计计算步骤 (15)计算示例 (17)一、总述1.锅炉水处理监督管理规则第三条锅炉及水处理设备的设计、制造、检验、修理、改造的单位,锅炉及水处理药剂、树脂的生产单位,锅炉房设计单位,锅炉水质监测单位、锅炉水处理技术服务单位及锅炉清洗单位必须认真执行本规则。
第九条锅炉水处理是保证锅炉安全经济运行的重要措施,不应以化学清洗代替正常的水处理工作。
第十条生产锅炉水处理设备、药剂和树脂的单位,须取得省级以上(含省级)安全监察结构注册登记后,才能生产。
第十一条未经注册登记的锅炉水处理设备、药剂和树脂,不得生产、销售、安装和使用。
第十四条锅炉水处理设备出厂时,至少应提供下列资料:1.水处理设备图样(总图、管道系统图等);2.设计计算书;3.产品质量证明书;4.设备安装、使用说明书;5.注册登记证书复印件。

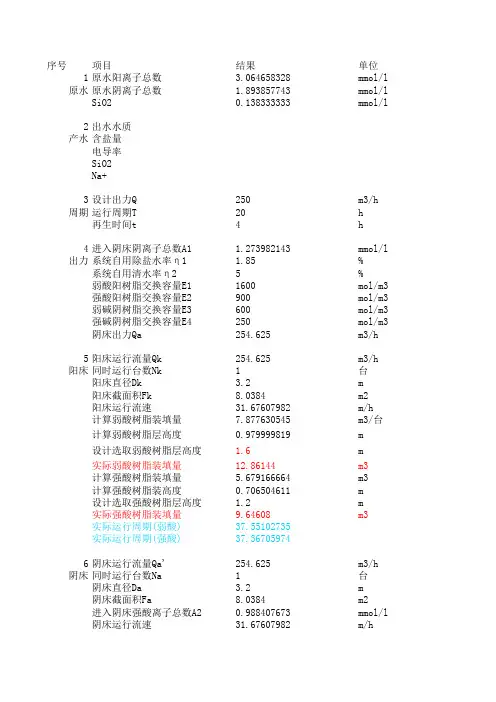

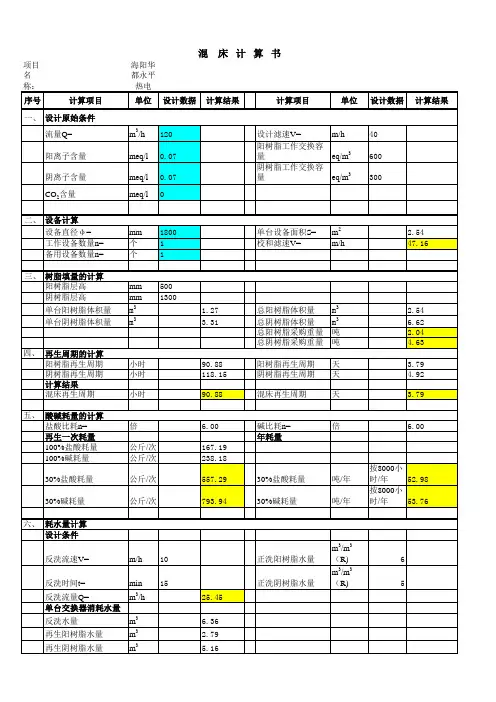

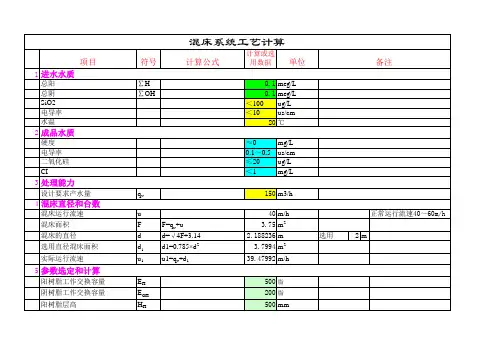

序号项目结果单位1原水阳离子总数 3.064658328mmol/l 原水原水阴离子总数 1.893857743mmol/l SiO20.138333333mmol/l2出水水质产水含盐量电导率SiO2Na+3设计出力Q250m3/h 周期运行周期T20h 再生时间t4h4进入阴床阴离子总数A1 1.273982143mmol/l 出力系统自用除盐水率η1 1.85%系统自用清水率η25%弱酸阳树脂交换容量E11600mol/m3强酸阳树脂交换容量E2900mol/m3弱碱阴树脂交换容量E3600mol/m3强碱阴树脂交换容量E4250mol/m3阴床出力Qa254.625m3/h5阳床运行流量Qk254.625m3/h 阳床同时运行台数Nk1台阳床直径Dk 3.2m阳床截面积Fk8.0384m2阳床运行流速31.67607982m/h计算弱酸树脂装填量7.877630545m3/台计算弱酸树脂层高度0.979999819m设计选取弱酸树脂层高度 1.6m实际弱酸树脂装填量12.86144m3计算强酸树脂装填量 5.679166664m3计算强酸树脂装高度0.706504611m设计选取强酸树脂层高度 1.2m实际强酸树脂装填量9.64608m3实际运行周期(弱酸)37.55102735实际运行周期(强酸)37.367059746阴床运行流量Qa'254.625m3/h 阴床同时运行台数Na1台阴床直径Da 3.2m阴床截面积Fa8.0384m2进入阴床强酸离子总数A20.988407673mmol/l阴床运行流速31.67607982m/h计算弱碱树脂装填量9.647476642m3/台计算弱碱树脂装填高度 1.200173746m设计选取弱碱树脂层高度 1.8m实际弱碱树脂装填量14.46912m3计算强碱阴树脂装填量Va20.334486238m3计算强碱阴树脂装填高度0.041611047m设计选取强碱树脂层高度 1.2m实际强碱树脂装填量9.64608m3实际运行周期 弱碱34.49500552强碱33.164270327进水中的CO2含量A138.59484759mg/l 脱碳器出水中的CO2含量A25mg/l 填料淋水密度ω80m3/m2.h除碳器面积Fdc 3.1828125m2选取除碳器直径Ddc 2.5m实际除碳器截面积Fdc' 4.90625m2实际淋水密度ωs51.89808917m3/m2.h填料高度Hd 1.6704m设计选用填料高度Hds 1.8m填料体积Vq8.83125m3填料堆积密度s11500个/m3填料总数Sm101559.375风机8再生剂种类阳床再生再生剂药耗Lk50g/mol 1台阳床再生需100%酸 Gk696.6613333kg折31%浓度盐酸Gk'2247.294624kg再生液浓度Ck4%再生液比重p 1.018一次再生液体积Qk117.10857891m3配酸稀释水量Vh15.1527089230%盐酸比重 1.149再生流速 Vhzs5m/h进再生液时间 tk125.54027505min置换时间tk245min置换流速Vkzh5m/h置换水量Q230.144m3正洗时间tk315min正洗流速Vkzx10m/h正洗水量Qk320.096阳床再生一次废水量Qkfs67.348578919再生剂种类阴床再生再生剂药耗La60g/mol 1台阴床再生需100%碱 Ga1012.8384kg折40%浓度碱Ga'2532.096kg再生液浓度Ca3%再生液比重pj 1.023一次再生液体积Qa133.00222874m3配酸稀释水量Va31.25475048m340%盐酸比重 1.449再生流速 Vazs5m/h进再生液时间 ta149.26686217min置换时间ta230min置换流速Vazh5m/h置换水量Qa220.096m3正洗时间ta315min正洗流速Vazx10m/h正洗水量Qa320.096m3阴床再生一次废水量Qafy73.19422874m3 10单元一次再生排出液 Qfy140.5428077m3废水量酸碱废液Qsj50.11080765m3同时运行单元数n3一天排废液总量Qzfy421.628423m3一天排酸碱废液总量Qzsj150.332423m3 11一级脱盐设备单元数N3树脂总量强酸树脂总量Vqs28.93824m3弱酸树脂总量Vrs38.58432m3强碱树脂总量Vqj28.93824m3弱碱树脂总量Vrj43.40736m3塑料空心球d50 Vsq26.49375m3塑料空心球数量Nsq304678.125m3。
