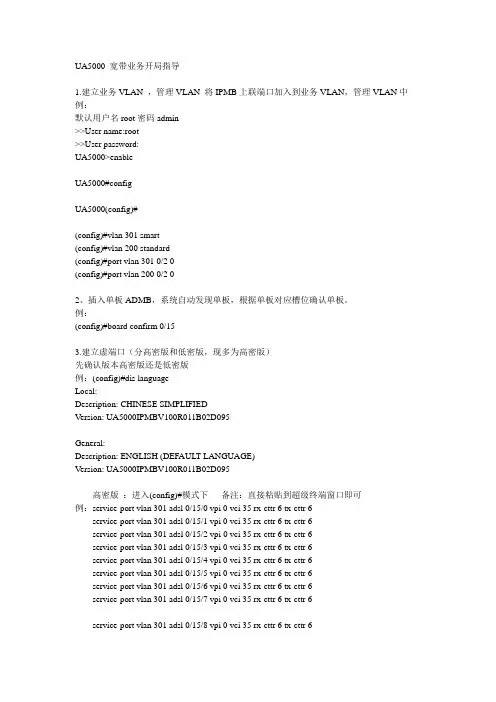

UA5000 宽带业务开局指导1.建立业务VLAN ，管理VLAN 将IPMB上联端口加入到业务VLAN，管理VLAN中例：默认用户名root密码admin>>User name:root>>User password:UA5000>enableUA5000#configUA5000(config)#(config)#vlan 301 smart(config)#vlan 200 standard(config)#port vlan 301 0/2 0(config)#port vlan 200 0/2 02、插入单板ADMB，系统自动发现单板，根据单板对应槽位确认单板。

例：(config)#board confirm 0/153.建立虚端口（分高密版和低密版，现多为高密版）先确认版本高密版还是低密版例：(config)#dis languageLocal:Description: CHINESE SIMPLIFIEDVersion: UA5000IPMBV100R011B02D095General:Description: ENGLISH (DEFAULT LANGUAGE)Version: UA5000IPMBV100R011B02D095高密版：进入(config)#模式下备注：直接粘贴到超级终端窗口即可例：service-port vlan 301 adsl 0/15/0 vpi 0 vci 35 rx-cttr 6 tx-cttr 6service-port vlan 301 adsl 0/15/1 vpi 0 vci 35 rx-cttr 6 tx-cttr 6service-port vlan 301 adsl 0/15/2 vpi 0 vci 35 rx-cttr 6 tx-cttr 6service-port vlan 301 adsl 0/15/3 vpi 0 vci 35 rx-cttr 6 tx-cttr 6service-port vlan 301 adsl 0/15/4 vpi 0 vci 35 rx-cttr 6 tx-cttr 6service-port vlan 301 adsl 0/15/5 vpi 0 vci 35 rx-cttr 6 tx-cttr 6service-port vlan 301 adsl 0/15/6 vpi 0 vci 35 rx-cttr 6 tx-cttr 6service-port vlan 301 adsl 0/15/7 vpi 0 vci 35 rx-cttr 6 tx-cttr 6service-port vlan 301 adsl 0/15/8 vpi 0 vci 35 rx-cttr 6 tx-cttr 6service-port vlan 301 adsl 0/15/9 vpi 0 vci 35 rx-cttr 6 tx-cttr 6service-port vlan 301 adsl 0/15/10 vpi 0 vci 35 rx-cttr 6 tx-cttr 6 service-port vlan 301 adsl 0/15/11 vpi 0 vci 35 rx-cttr 6 tx-cttr 6 service-port vlan 301 adsl 0/15/12 vpi 0 vci 35 rx-cttr 6 tx-cttr 6 service-port vlan 301 adsl 0/15/13 vpi 0 vci 35 rx-cttr 6 tx-cttr 6 service-port vlan 301 adsl 0/15/14 vpi 0 vci 35 rx-cttr 6 tx-cttr 6 service-port vlan 301 adsl 0/15/15 vpi 0 vci 35 rx-cttr 6 tx-cttr 6低密版：进入(config)#模式下(config)#模式下例：pvc adsl 0/15/0 vpi 0 vci 35 lan 0/2 vlan 301 0 rx-cttr 6 tx-cttr 6 pvc adsl 0/15/1 vpi 0 vci 35 lan 0/2 vlan 301 0 rx-cttr 6 tx-cttr 6 pvc adsl 0/15/2 vpi 0 vci 35 lan 0/2 vlan 301 0 rx-cttr 6 tx-cttr 6 pvc adsl 0/15/3 vpi 0 vci 35 lan 0/2 vlan 301 0 rx-cttr 6 tx-cttr 6 pvc adsl 0/15/4 vpi 0 vci 35 lan 0/2 vlan 301 0 rx-cttr 6 tx-cttr 6 pvc adsl 0/15/5 vpi 0 vci 35 lan 0/2 vlan 301 0 rx-cttr 6 tx-cttr 6 pvc adsl 0/15/6 vpi 0 vci 35 lan 0/2 vlan 301 0 rx-cttr 6 tx-cttr 6 pvc adsl 0/15/7 vpi 0 vci 35 lan 0/2 vlan 301 0 rx-cttr 6 tx-cttr 6pvc adsl 0/15/8 vpi 0 vci 35 lan 0/2 vlan 301 0 rx-cttr 6 tx-cttr 6 pvc adsl 0/15/9 vpi 0 vci 35 lan 0/2 vlan 301 0 rx-cttr 6 tx-cttr 6 pvc adsl 0/15/10 vpi 0 vci 35 lan 0/2 vlan 301 0 rx-cttr 6 tx-cttr 6 pvc adsl 0/15/11 vpi 0 vci 35 lan 0/2 vlan 301 0 rx-cttr 6 tx-cttr 6 pvc adsl 0/15/12 vpi 0 vci 35 lan 0/2 vlan 301 0 rx-cttr 6 tx-cttr 6 pvc adsl 0/15/13 vpi 0 vci 35 lan 0/2 vlan 301 0 rx-cttr 6 tx-cttr 6 pvc adsl 0/15/14 vpi 0 vci 35 lan 0/2 vlan 301 0 rx-cttr 6 tx-cttr 6 pvc adsl 0/15/15 vpi 0 vci 35 lan 0/2 vlan 301 0 rx-cttr 6 tx-cttr 64、建立限速模块。

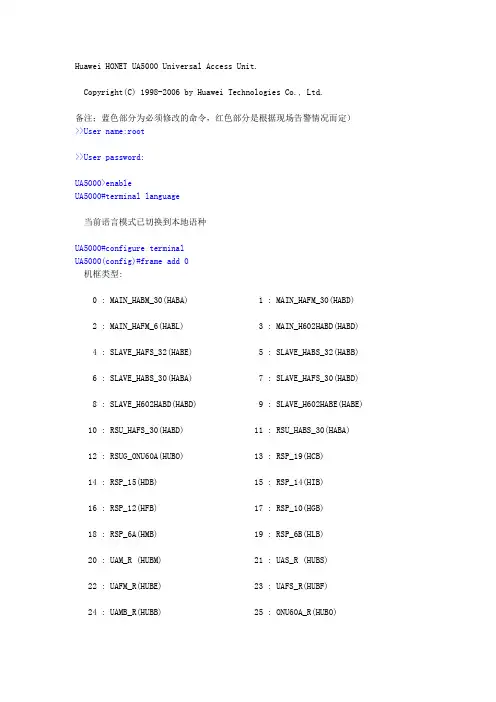

Huawei HONET UA5000 Universal Access Unit.Copyright(C) 1998-2006 by Huawei Technologies Co., Ltd.备注；蓝色部分为必须修改的命令，红色部分是根据现场告警情况而定）>>User name:root>>User password:UA5000>enableUA5000#terminal language当前语言模式已切换到本地语种UA5000#configure terminalUA5000(config)#frame add 0机框类型:0 : MAIN_HABM_30(HABA) 1 : MAIN_HAFM_30(HABD) 2 : MAIN_HAFM_6(HABL) 3 : MAIN_H602HABD(HABD) 4 : SLAVE_HAFS_32(HABE) 5 : SLAVE_HABS_32(HABB) 6 : SLAVE_HABS_30(HABA) 7 : SLAVE_HAFS_30(HABD) 8 : SLAVE_H602HABD(HABD) 9 : SLAVE_H602HABE(HABE) 10 : RSU_HAFS_30(HABD) 11 : RSU_HABS_30(HABA) 12 : RSUG_ONU60A(HUBO) 13 : RSP_19(HCB) 14 : RSP_15(HDB) 15 : RSP_14(HIB) 16 : RSP_12(HFB) 17 : RSP_10(HGB) 18 : RSP_6A(HMB) 19 : RSP_6B(HLB) 20 : UAM_R (HUBM) 21 : UAS_R (HUBS) 22 : UAFM_R(HUBE) 23 : UAFS_R(HUBF) 24 : UAMB_R(HUBB) 25 : ONU60A_R(HUBO)26 : ONUF01D100_R(HUBL) 27 : ONUF10DV100_R(HUBN) 请选择机框类型(0 ~ 27):0机框增加成功UA5000(config)#frame add 1机框类型:0 : MAIN_HABM_30(HABA) 1 : MAIN_HAFM_30(HABD) 2 : MAIN_HAFM_6(HABL) 3 : MAIN_H602HABD(HABD) 4 : SLAVE_HAFS_32(HABE) 5 : SLAVE_HABS_32(HABB) 6 : SLAVE_HABS_30(HABA) 7 : SLAVE_HAFS_30(HABD) 8 : SLAVE_H602HABD(HABD) 9 : SLAVE_H602HABE(HABE) 10 : RSU_HAFS_30(HABD) 11 : RSU_HABS_30(HABA) 12 : RSUG_ONU60A(HUBO) 13 : RSP_19(HCB) 14 : RSP_15(HDB) 15 : RSP_14(HIB) 16 : RSP_12(HFB) 17 : RSP_10(HGB) 18 : RSP_6A(HMB) 19 : RSP_6B(HLB) 20 : UAM_R (HUBM) 21 : UAS_R (HUBS) 22 : UAFM_R(HUBE) 23 : UAFS_R(HUBF) 24 : UAMB_R(HUBB) 25 : ONU60A_R(HUBO) 26 : ONUF01D100_R(HUBL) 27 : ONUF10DV100_R(HUBN) 请选择机框类型(0 ~ 27):6机框增加成功UA5000(config)#frame connect ?---------------------------------------------Global Config 模式命令:---------------------------------------------{upframeid<U>}<0,97> 参数: 上级机框号UA5000(config)#frame connect 0 1建立框间连接成功! 恢复告警重要 2008-05-09 11:19:57 告警名称 :机框恢复正常参数信息 :框号: 1UA5000(config)#emu add 0{ H303ESC<K>|H302ESC<K>|H304ESC<K>|DIS<K>|POWER4845<K>|POWER4875<K>|FAN<K>|H611 PWMA<K> }:h303ESC{ frameid<U><0,97> }:?---------------------------------------------Global Config 模式命令:---------------------------------------------{frameid<U>}<0,97> 机框号UA5000(config)#emu add 0 h303ESC 0 ?---------------------------------------------Global Config 模式命令:---------------------------------------------{subnode<U>}<0,31> 环境监控单元从节点号1.ESC的从节点号固定为302.4845,4875,H611PWMA和DIS用于主控框的从节点号跟设备实际拨码一致且不能为303.4845和4875用于从框的从节点为30UA5000(config)#emu add 0 h303ESC 0 30 rs232 ?---------------------------------------------Global Config 模式命令:---------------------------------------------<cr> 请输入回车以执行命令[name<S>]<1,19> 环境监控单元名称UA5000(config)#emu add 0 h303ESC 0 30 rs232{ <cr>|name<S><1,19> }:命令:emu add 0 h303ESC 0 30 rs232UA5000(config)#nms name n2000b 10.45.222.3 public private UA5000(config)#nms name activate name n2000bUA5000(config)#display nms{ <cr>|name<K>|ip<K> }:命令:display nms网管纪录号 : 0网管名称 : n2000b读团体名 : public写团体名 : privateIP地址 : 10.45.222.3状态 : 激活UA5000(config)#interface emu 0UA5000(config-if-h303esc-0)#esc fan on命令正在发送,请稍等...UA5000(config-if-h303esc-0)#命令执行成功UA5000(config-if-h303esc-0)#! 运行信息重要 2008-05-09 11:21:31 告警名称 :风扇运行信息参数信息 :框号: 0, EMU标识: 0, EMU类型: H303ESC, 控制状态: 人工, 打开状态: 打开UA5000(config-if-h303esc-0)#display esc alarmEMU标识: 0 ESC告警信息---------------------------------------------------------------------------- 模拟量ID 名称告警状态|模拟量ID 名称告警状态 0 温度正常 | 1 湿度正常2 - 正常 |3 - 正常4 - 正常 |5 - 正常6 - 正常 |7 - 正常---------------------------------------------------------------------------- 数字量ID 名称告警状态|数字量ID 名称告警状态 0 配线架正常 | 1 门禁0 告警2 - 告警 |3 - 正常4 - 告警 |5 - 告警6 - 正常 |7 - 正常8 - 正常 | 9 - 正常10 - 正常 | 11 - 正常12 - 正常 | 13 - 正常14 - 正常 | 15 - 正常16 - 正常 | 17 - 正常18 - 正常 | 19 - 正常20 - 正常 | 21 - 正常---------------------------------------------------------------------------- UA5000(config-if-h303esc-0)#esc digital 2 low-level! 恢复告警重要 2008-05-09 11:21:43 告警名称 :数字量故障恢复参数信息 :框号: 0, EMU标识: 0, 数字量标识: 2, EMU类型: H303ESC, 名称: -UA5000(config-if-h303esc-0)#esc digital 3 low-level! 故障告警重要 2008-05-09 11:21:51 告警名称 :数字量故障参数信息 :框号: 0, EMU标识: 0, 数字量标识: 3, EMU类型: H303ESC, 名称: -UA5000(config-if-h303esc-0)#esc digital 4 low-level! 恢复告警重要 2008-05-09 11:21:54 告警名称 :数字量故障恢复参数信息 :框号: 0, EMU标识: 0, 数字量标识: 4, EMU类型: H303ESC, 名称: -UA5000(config-if-h303esc-0)#esc digital 5 low-level! 恢复告警重要 2008-05-09 11:21:56 告警名称 :数字量故障恢复参数信息 :框号: 0, EMU标识: 0, 数字量标识: 5, EMU类型: H303ESC, 名称: -UA5000(config-if-h303esc-0)#exitUA5000(config)#display ip address业务IP:IP地址..............: 192.168.1.4子网掩码............: 255.255.255.0网关................: 192.168.1.1MAC索引.............: 0MAC地址.............: 00-E0-FC-CF-85-8Dvlanid..............: --vlan优先级..........: --UA5000(config)#ip address 10.45.48.244 submask 255.255.255.224 gateway 10.45.48.227{ <cr>|vlan_tag<K>|tag_priority<K> }:命令:ip address 10.45.48.244 submask 255.255.255.224 gateway 10.45.48.227 UA5000(config)#load patch ?---------------------------------------------Privilege 模式命令:---------------------------------------------ftp FTP传输方式tftp TFTP加载方式xmodem Xmodem加载方式UA5000(config)#load patch tftp ?---------------------------------------------Privilege 模式命令:---------------------------------------------{ServerIpAddress<I>} TFTP或者FTP服务器的IP地址UA5000(config)#load patch tftp 10.45.48.227 ?---------------------------------------------Privilege 模式命令:---------------------------------------------{filename<S>}<1,80> 加载文件名UA5000(config)#load patch tftp 10.45.48.227 UA5000PVMV100R011B02D087SP05.PAT standby! 运行信息重要 2008-05-09 11:26:29 告警名称 :加载开始参数信息 :框号: 0, 槽号: 4, 加载类型: 补丁文件加载(备份,复制,...)命令开始进行, 请耐心等待并注意结果进度显示加载(备份,复制,...)进行过程中, 任何复位或倒换操作都会导致失败并引发不可预知的严重后果UA5000(config)#load patch tftp 10.45.48.227 UA5000PVMV100R011B02D087SP05.PAT active! 运行信息重要 2008-05-09 11:26:48 告警名称 :加载开始参数信息 :框号: 0, 槽号: 5, 加载类型: 补丁文件UA5000(config)#加载(备份,复制,...)命令开始进行, 请耐心等待并注意结果进度显示加载(备份,复制,...)进行过程中, 任何复位或倒换操作都会导致失败并引发不可预知的严重后果UA5000(config)#patch activate all standbyUA5000(config)#patch activate all activeUA5000(config)#patch run all activeUA5000(config)#patch run all standbyUA5000(config)#display patch all standby主机版本: PVMV100R011补丁版本: PVMV100R011B02D087SP05补丁个数: 5正式补丁个数: 5临时补丁个数: 0运行态补丁个数: 5激活态的补丁: 0去激活态的补丁: 0UA5000(config)#display patch all active主机版本: PVMV100R011补丁版本: PVMV100R011B02D087SP05 补丁个数: 5正式补丁个数: 5临时补丁个数: 0运行态补丁个数: 5激活态的补丁: 0去激活态的补丁: 0UA5000(config)#board add 0/17 tssUA5000(config)#board batadd 0/6 0/35 a32UA5000(config)#board confirm 0UA5000(config)#board confirm 1UA5000(config)#fax parameters tranmode 2 ?---------------------------------------------Global Config 模式命令:---------------------------------------------{tranmode<U>}<0,5> FAX的传输模式(0-透传模式,1-自协商T.38模式,2-V3流程,3-自切换透传模式,4-V5流程,5-自切换T38模式)UA5000(config)#fax parameters tranmode 2{ <cr>|is-port+2<K> }:命令:fax parameters tranmode 2UA5000(config)#autosave on系统自动保存开关: 启动自动保存时间间隔: 1440 分钟UA5000(config)#autosave interval 1440系统自动保存开关: 启动自动保存时间间隔: 1440 分钟UA5000(config)#oversea parameters 36 ?---------------------------------------------Global Config 模式命令:---------------------------------------------{value<L>} <0,1> 收号过程中是否要打开DSP通道, 0:打开, 1:不打开UA5000(config)#oversea parameters 36 1UA5000(config)#narrow resourceUA5000(config-narrow-resource)#Display dsp dsp-mode ----------------------------------------------- DSP通道工作模式值 0DSP通道总数 512全速率总数 0G.711总数 512空闲总数 512全速率空闲 0G.711空闲 512占用总数 0全速率占用 0G.711占用 0故障 0禁用 0-----------------------------------------------UA5000(config-narrow-resource)#dsp dsp-mode ?---------------------------------------------narrow-resource 模式命令:{percent<U>}<0,6> dsp通道工作模式配置值: 0 100% G711, 1 10% 全速率, 2 20% 全速率, 3 30% 全速率,4 40% 全速率,5 50% 全速率,6 100% 全速率UA5000(config-narrow-resource)#dsp dsp-mode 1修改dsp工作模式将导致系统所有扣板(除VPC1510)复位，确定要修改dsp工作模式?(y/n)[n]:yUA5000(config-narrow-resource)#exitUA5000(config)#interface mg 0UA5000(config-if-mg-0)#if-mg attribute code text domainName FT.tiyugongyuan.ua5000 interface-name aaln mgcip_1 61.144.208.203 mgcport_1 2944 port 5000 protocol h248 transfer udpUA5000(config-if-mg-0)#reset确实要复位MG接口? (y/n)[n]:yUA5000(config)# esl userUA5000(config-esl-user)#mgpstnuser batadd 0/6/0 0/35/31 0 ?---------------------------------------------esl 模式命令:---------------------------------------------<cr> 请输入回车以执行命令priority 终端优先标志step 步进值telno 电话号码terminalid 终端标识UA5000(config-esl-user)#mgpstnuser batadd 0/6/0 0/35/31 0 terminalid 0 ?esl 模式命令:---------------------------------------------<cr> 请输入回车以执行命令priority 终端优先标志step 步进值telno 电话号码UA5000(config-esl-user)#mgpstnuser batadd 0/6/0 0/35/31 0 terminalid 0 { <cr>|telno<K>|step<K>|priority<K> }:命令:mgpstnuser batadd 0/6/0 0/35/31 0 terminalid 0该操作可能需要一段时间, 请稍候...UA5000(config-esl-user)#命令处理结束, 共有928个用户数据增加成功UA5000(config-esl-user)#exit数字用户：UA5000(config)#sigtranUA5000(config-sigtran)#iua-linkset add 0 pendingtime 4UA5000(config-sigtran)#iua-link add 0 0 1402 1401 61.144.208.203UA5000(config-sigtran)#exitUA5000(config)#hostname SZTELE_FTTYGY_UA5000_ASZTELE_LHHTDS_UA5000_A(config)#fe mode standby wan 100MFullSZTELE_LHHTDS_UA5000_A(config)#fe mode active wan 100MFullSZTELE_FTTYGY_UA5000_A(config)#SAve。

ISSUE 固网产品课程开发室固网产品课程开发室BU000201 UA5000 系统基本操作1.0学习目标学习完本课程您应该能够!掌握系统基本配置命令!掌握系统网管配置命令参考资料!UA5000一体化接入单元操作手册(V1.11)基本命令介绍!内容1配置环境介绍!内容2基本命令介绍!内容3网管配置举例配置方式UA5000的控制台提供配置方式!串口配置方式本地远程!Telnet配置方式带内带外本地远程微机RS232串口线配置串口UA5000M O D E M维护串口P S T NU A 5000电话线路M O D E M电话网超级终端配置!打开超级终端:开始—程序—附件—通讯—超级终端—双击!设置超级终端参数:键入名称UA5000连接时使用直接连接到串口1端口设置修改为9600bit/s无流控Hypertrm.exeTelnet 配置方式(本地)UA5000服务器工作站本地运行Telnet 的计算机LAN以太网口工作站Telnet 配置方式远程带外LANWANUA5000本地局域网远端局域网本地运行Telnet 的计算机近端路由器远端路由器Telnet配置方式远程带内UA5000155M光纤ATM网LANIPOA CLIENTPVC连接本地运行Telnet的计算机命令行的模式exit enabledisablediagnoseexitm onitorexitconfigureterm inalex i tinterfaceexitinterfaceexitaps,...exit全局配置模式U A5000(config)#特权模式UA5000#普通用户模式UA5000>诊断模式UA5000(diagnose)%%监控模式UA5000(m onitor)%%(子)接口配置模式UA5000(config-if-...)#单板配置模式UA5000(config-if-...)#其它配置模式UA5000(config-if-...)#子接口配置模式UA5000(config-if-...)#sub-interfaceendexit命令行操作特征!一在线中文帮助“”UA5000(config)#?!二自动交互UA5000#config{terminal<K>}:!三历史命令敲“Ctrl+P”键重复上一条命令敲“Ctrl+O”键重复下一条命令命令行操作特征!四同时支持中英文界面UA5000#terminal language!五自动匹配功能UA5000#configure ter(按空格键)UA5000#configure ter minal!六网络测试命令ping tracert网管网管配置配置带外!步骤1设置APM 维护网口地址!步骤2设置带外路由管理!步骤3设置防火墙!步骤4增加网管工作站!如果只需要Telnet 维护的话步骤4省略LANWANUA5000本地局域网远端局域网本地运行Telnet的微机本地路由器远端路由器10.11.120.81/2210.13.1.5/2410.11.120. 110.13.1.1/24网管主机网管网管配置配置带外网管网管配置配置带外步骤1!设置APM 维护网口地址"UA5000(config)#atmlan ip-address "{ethernet,atm}:ethernet "<IP address>:10.11.120.81"<mask>:255.255.252.0"Set successfully.#查询命令"UA5000#show atmlan ip-address网管网管配置配置带外步骤2!设置带外路由"UA5000(config)#atmlan ip-route "<subnet address>:10.13.1.0"<mask>:255.255.255.0"<gateway>:10.11.120.1"Add successfully.#查询命令"UA5000#show atmlan ip-route网管网管配置配置带外步骤3!设置防火墙"3.1打开防火墙开关UA5000(config)#atmlan firewall {ethernet}:ethernetFirewall only allows connectionfrom acceptable IP,Are you sure?(y/n) [n]:y"3.2增加可接受IP 地址UA5000(config)#atmlan ip-access <start IP address>:10.13.1.1<end IP address>:10.13.1.16<mask>:255.255.255.0"3.3增加拒绝接受IP 地址UA5000(config)#atmlan ip-refuse <start IP address>:10.13.1.10<end IP address>:10.13.1.20<mask>:255.255.255.0Adding refused IP range may effect connection,Are you sure?(y/n) [n]:y网管网管配置配置带外步骤四!增加网管工作站"UA5000(config)#nms name<name>(<16 chars):huawei <ip address>:10.13.1.5<get-community>(<32 chars)[public]:public <set-community>(<32 chars)[private]:private"UA5000(config)#nms activate{<IP address>}:{<name>}(<16 chars):huawei Activate successfully.网管网管配置配置带内!步骤1设置UA5000带内网管的IP 地址!步骤2设置从UA5000到上层设备的带内网管的PVC 连接!步骤3设置从UA5000到对端设备的带内网管的路由!步骤4添加访问允许列表!步骤5增加网管工作站如果只需要Telnet 维护的话步骤5省略ATM 网155M 光纤LAN IPOA CLIENTUA5000PVC 连接网管10.15.120.1/2410.15.120.25410.13.1.5/24PVC: 0/32网管网管配置配置带内网管网管配置配置带内步骤1!设置ATM 接口IP 地址"UA5000(config)#atmlan ip-address "{ethernet,atm}:atm "<IP address>:10.15.120. 1"<mask>:255.255.252.0"Set successfully.#查询命令"UA5000#show atmlan ip-address网管网管配置配置带内步骤2!设置到对端设备的PVC 连接"UA5000(config)#atm arp "<ip>:10.15.120.254"{<vpi>}{0-255}:0"{<vci>}{32-64}:32"<FrameId/slotId/pportid>:0/12/0网管网管配置配置带内步骤3!设置路由"UA5000(config)#atmlan ip-route "<subnet address>:10.13.1.0"<mask>:255.255.255.0"<gateway>:10.15.120.254"Add successfully.#查询命令"UA5000#show atmlan ip-route网管网管配置配置带内步骤4!设置防火墙1增加可接受IP 地址UA5000(config)#atmlan ip-access <start IP address>:10.13.1.1<end IP address>:10.13.1.16<mask>:255.255.255.0Add acceptable IP addresssuccessfully.2增加拒绝接受IP 地址UA5000(config)#atmlan ip-refuse <start IP address>:10.13.1.10<end IP address>:10.13.1.20<mask>:255.255.255.0Adding refused IP range may effect connection,Are you sure?(y/n) [n]:y Add refused IP address successfully.网管网管配置配置带内步骤5!增加网管工作站"UA5000(config)#nms name <name>(<16 chars):huawei <ip address>:10.13.1.5<get-community>(<32 chars)[public]:public <set-community>(<32 chars)[private]:private "UA5000(config)#nms activate {<IP address>}:{<name>}(<16 chars):huawei设备管理!显示各槽位单板配置信息UA5000#show board 框号!显示某槽位单板信息UA5000#show board 框号/单板槽位号!某槽位单板重启UA5000(config)#board reset!复位系统UA5000#reboot!显示版本信息UA5000#show version配置数据的备份!方式一XMODEM!方式二TFTP方式2.1用网线连接PC机与APM维护网口2.2启动PC机上的tftp服务器端软件2.3使用save命令保存现有的业务配置数据2.4使用backup命令进行备份UA5000#backup"{xmodem,tftp}:tftp"<serverIP>(S):10.11.106.133"<file name>(S):huawei."…...配置数据的恢复TFTP方式!步骤1用网线连接PC机与APM维护网口!步骤2启动PC机上的tftp服务器端软件!步骤3使用load命令进行恢复!步骤4重新启动设备问题! ! ! !1远程telnet不上UA5000的可能原因有哪些2 如何查看UA5000的版本信息 3 如何查看单板的端口信息 4 请分析 save 和 backup 命令的差异华为机密 未经许可不得扩散文档密级 内部公开华为机密 未经许可不得扩散文档密级 内部公开。

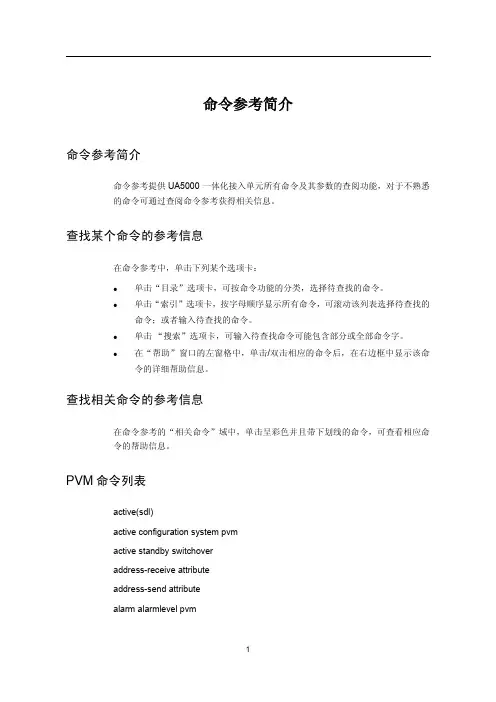

命令参考简介命令参考简介命令参考提供UA5000 一体化接入单元所有命令及其参数的查阅功能，对于不熟悉的命令可通过查阅命令参考获得相关信息。

查找某个命令的参考信息在命令参考中，单击下列某个选项卡：z单击“目录”选项卡，可按命令功能的分类，选择待查找的命令。

z单击“索引”选项卡，按字母顺序显示所有命令，可滚动该列表选择待查找的命令；或者输入待查找的命令。

z单击“搜索”选项卡，可输入待查找命令可能包含部分或全部命令字。

z在“帮助”窗口的左窗格中，单击/双击相应的命令后，在右边框中显示该命令的详细帮助信息。

查找相关命令的参考信息在命令参考的“相关命令”域中，单击呈彩色并且带下划线的命令，可查看相应命令的帮助信息。

PVM命令列表active(sdl)active configuration system pvmactive standby switchoveraddress-receive attributeaddress-send attributealarm alarmlevel pvmalarm filter alarmlevel pvm alarm filter alarmtype pvm alarm managementalarm output pvmalarm statistics period pvm alarm statistics pvm alarm statistics save pvm alarm threshold pvmarp-detect addatiati configurationaulaw setauth(h248)auth(mgcp)autosave interval pvm autosave time pvmauto-transferbackupbackup and saving backup-server pvmbasic configuration baudrate pvmbfd addbfd modifyblockboard add pvmboard bataddboard batdelboard batsetboard configuration board confirm pvm board delete pvmboard desc pvmboard prohibit pvm board reset pvmboard setboard update pvmbra circuit-testbra loop-line-testbra meter-testbra port-switch-testbra terminal-testbraport attribute batset braport attribute set braport deactive brauser addbrauser bataddbrauser batdelbrauser delbrauser modifycall-gapping timer set card configurationc-channel addc-channel deletecdicdi configurationclear alarm statistics pvm client kickoff pvmclip parametersclock configurationclock priority pvmclock source(hsl)clock source(sdl)clock source pvmcls pvmcmd 0000 pvmcmd 0001cmd 0002 pvmcmd 0003cmd 0004cmd 0005cmd 0006cmd 0007cmd 0008cmd 0009 pvmcommand mode switchover config lock pvmconfig pvmconfig unlock interval pvm crc4(edt)crc4(pvm)deactive(sdl)debugging ha pvm debugging rsa pvmdetect-group adddetect-group disable detect-group enabledetect-group modifydigitmap clear(h248)digitmap clear(mgcp)digitmap set(h248)digitmap set(mgcp)digitmap-timer(h248)digitmap-timer(mgcp)disable pvmdisplay address-receivedisplay address-senddisplay alarmdisplay alarm configuration pvm display alarm filter alarmlevel pvm display alarm filter alarmtype pvm display alarm history pvmdisplay alarm list pvmdisplay alarm statistics pvm display arp-detect configuration display arp-detect statedisplay auth(h248)display auth(mgcp)display autosave configuration pvm display backup-server pvm display baudrate pvmdisplay bfd configurationdisplay bfd statedisplay board pvmdisplay braport attributedisplay call-gapping timerdisplay calltest resultdisplay c-channel attributedisplay client pvmdisplay clip parametersdisplay clock config(hsl)display clock config(sdl)display clock manage-modedisplay clock source pvmdisplay clock state(hsl)display clock state(sdl)display clock subboard input-status display clock subboard output-status display clock subboard work-mode display config lock pvmdisplay cpu pvmdisplay current-configuration pvm display data sync state pvmdisplay detect-groupdisplay digitmap(h248)display digitmap(mgcp)display digitmap-timer(h248)display digitmap-timer(mgcp) display distribution environment info display distribution system parameter display dns statusdisplay dsp attributedisplay dsp statedisplay dsp statisticdisplay dsp statistic sharedisplay dtmf parametersdisplay e1-line statedisplay e1-physical statedisplay e2etrace attributedisplay e2etrace infodisplay emu pvmdisplay esc 4810 parameterdisplay esc alarm pvmdisplay esc environment info pvmdisplay esc powerdisplay esc system parameter pvmdisplay esl online-infodisplay esl online-statdisplay ETH0-ETH1 runstatedisplay ethoam configurationdisplay ethoam statedisplay event list pvmdisplay exchange-weight mgc-overload-control display exchange-weight mg-overload-control display fan alarm pvmdisplay fan environment info pvmdisplay fan system parameter pvmdisplay fax parametersdisplay fedisplay file-transfer attributedisplay file-transfer statedisplay frame connectdisplay frame desc pvmdisplay frame info pvmdisplay frame linkdisplay ftp pvmdisplay ftp-serverdisplay gtcstatistics statedisplay h248stackdisplay h248statisticsdisplay hdlcdisplay history-command pvm display hwcport statedisplay idle-timeout pvmdisplay if-h248 alldisplay if-h248 attributedisplay if-h248 config-consistent display if-h248 statedisplay if-mgcp alldisplay if-mgcp attributedisplay if-mgcp statedisplay if-v5 alldisplay if-v5 attributedisplay if-v5 statedisplay imodule linedisplay infolevel cli pvmdisplay infolevel syslog pvm display infoswitch cli pvmdisplay infoswitch syslog pvm display interactive pvmdisplay io-packetfile information pvm display ip addressdisplay isdn-channel attributedisplay iua-link attributedisplay iua-link statedisplay iua-link statisticsdisplay iua-linkset attributedisplay iua-linkset statedisplay iua-linkset statisticsdisplay l2ua versiondisplay language pvmdisplay license featuredisplay license infodisplay line-signaling attributedisplay link attributedisplay link statedisplay load setdisplay log memory pvmdisplay log pvmdisplay logbuffer pvmdisplay loghost list pvmdisplay macdisplay mgbrauserdisplay mgc-overload-control parameters display mgc-overload-recorddisplay mgcpstackdisplay mgcpstatisticsdisplay mgdass2userdisplay mgddiuserdisplay mgdpnssuserdisplay mg-overload-controldisplay mgprauserdisplay mgpstnuserdisplay mgr2userdisplay mg-ringmode attribute(h248) display mg-ringmode attribute(mgcp) display mg-software parameter(h248) display mg-software parameter(mgcp) display mguserdisplay mix infodisplay modem parametersdisplay mtadisplay norollback time pvmdisplay outside analog private-alarm pvm display outside digital private-alarm pvm display oversea parametersdisplay patch pvmdisplay portdisplay port attribute(ati)display port attribute(cdi)display port attribute(vfb)display port config(hsl)display port config(sdl)display port desc pvmdisplay port mode(edt)display port state(ati)display port state(cdi)display port state(esl)display port state(hsl)display port state(narrow)display port state(sdl)display port state(vfb)display port-alarm-thresholddisplay pots frame-loopline-adjust display pots loop-line-threshold display power alarm pvmdisplay power battery-test info pvm display power environment pvm display power run info pvmdisplay power system parameter pvm display power versiondisplay power-dialer-controldisplay power-statedisplay profile detaildisplay progress pvmdisplay protocol supportdisplay pstnport actual-gaindisplay pstnport attributedisplay pstnport clipdisplay pstnport dsp-gaindisplay pstnport electricdisplay pstnport kcdisplay pstnport reversepole pulse display pstnport timerdisplay pstnport vqedisplay pwbp run infodisplay pwm run infodisplay qos ipdisplay qos thresholddisplay qos vlandisplay qos-rtptestdisplay r2 profiledisplay r2 signaling-typedisplay register-signaling attribute display resource occupancy pvmdisplay resource threshold pvmdisplay ringmode attributedisplay rollback state pvmdisplay rsa local-key-pair public pvm display rsa peer-public-key pvmdisplay runmode(edt)display runmode(sdl)display runstatdisplay saved-configuration pvmdisplay sctp association statistics display sctp global statisticsdisplay sctp protocoldisplay sctp versiondisplay shdsl alarm-profile pvmdisplay snmp-agent community pvm display snmp-agent group pvmdisplay snmp-agent local-engineid pvm display snmp-agent mib-view pvm display snmp-agent remote-engineid pvm display snmp-agent sys-info pvm display snmp-agent target-host pvm display snmp-agent trap enable pvm display snmp-agent usm-user pvm display sntp statusdisplay spcdisplay ssh server status pvmdisplay ssh sftp pvmdisplay ssh user-information pvm display standalone parametersdisplay sub-boarddisplay syslog output configuration pvm display sysman firewall pvmdisplay sysman firewall snmpdisplay sysman ip-access pvmdisplay sysman ip-access snmp display sysman ip-refuse pvmdisplay sysman ip-refuse snmp display sysman mode pvmdisplay sysman pvmdisplay sysman snmpdisplay system declaration switch pvm display system handshake pvm display system mode pvmdisplay system parametersdisplay system sys-info pvmdisplay system user parameter pvm display sysuptime pvmdisplay terminal ip-address locked pvm display terminal type pvmdisplay terminal user expired-time pvm display terminal user locked pvm display terminal user pvmdisplay terminal user-profile pvmdisplay test state pvmdisplay testgroup pvmdisplay test-time-limitdisplay thresholddisplay tid-format(h248) display tid-format(mgcp) display tid-templatedisplay time dst pvmdisplay time pvmdisplay time time-stamp pvm display timeslot(hsl)display timeslot(sdl)display timezone pvmdisplay trapbuffer pvmdisplay uplink tps statedisplay up-linkport workmode display upward-bandwidth display user datadisplay user defined-ring display user-monitordisplay v5-software parameters display version(emu) pvm display version pvmdisplay virtual userdisplay working mode distribution alarmset pvm distribution buzzer pvm distribution humidity pvm distribution input pvmdistribution lampdistribution outside analog distribution outside digital distribution temperaturedns pvmdsldsl configurationdsp attributedsp loopbackdsp prohibitdsp reservedsp reserve sharedtmf parametersduplicate pvme1 port modify(hsl)e1port modify(sdl)e1port signale2etrace attributeedt configurationemu add pvmemu del pvmemu modifyenable pvmendserviceenvironment monitoring configuration environment unit configuration equipment management pvmerase flash data pvmesc 4810 pvmesc analog pvmesc battery pvmesc com pvmesc configurationesc digital pvmesc fan pvmesc power powertype pvmesl userethoam addethoam modifyevent eventlevel pvmexchange-weight mgc-overload-control exchange-weight mg-overload-control fan alarmset pvmfan frame configurationfan speed pvmfax parametersfe modefile-transfer intervalfile-transfer startflag-intervalframe add pvmframe configurationframe connectframe delete pvmframe descframe linkframe set pvmftp pvmftp-servergtcstatistics startgtcstatistics stoph248stackh248statistics clearhdlchdlc modifyhelp pvmhistory-command max-size pvm hsl configurationhwcport switchidle-timeout pvmif-h248 attributeif-mgcp attributeif-v5 attributeimpedanceinfo terminal configurationinfo-center enable pvminfo-center logbuffer pvminfo-center trapbuffer pvm infolevel cli pvminfolevel syslog pvm infoswitch cli pvminfoswitch syslog pvm interactive pvminterface e1-nmsinterface edtinterface emu pvminterface ethinterface h248interface hslinterface mgcp interface outband interface pvminterface sdl pvm interface v5interface vsqmip address pvmip modifyisdn-channel addisdn-channel deleteisdn-channel modifyiua-link addiua-link clear statistics iua-link deleteiua-link lockiua-linkset addiua-linkset clear statistics iua-linkset deleteiua-linkset modify license configuration license esnlicense serverline-signaling attribute link addlink blocklink deletelink identifylink modifyload announcementload bcmload bios pvmload cancel pvmload clear setload configuration pvmload cpld pvmload data pvmload declaration pvmload emu-program pvmload fpga pvmload language pvmload miroload niosload packetload patch pvmload power-programload profileload program pvmload r2-signaling-fileload setload tiload universal-power-protocol load voiceloading and backuplog managementlog modify pvmlog server managementloghost activate pvmloghost add pvmloghost deactivate pvmloghost delete pvmlooploopback pvmloop-line-tone checkloop-line-tone sendmac outband addmac outband modifymaintenance channel maintenance configurationmg interface configuration(h248)mg interface configuration(mgcp) mg managementmg user configurationmgbrauser addmgbrauser bataddmgbrauser batdelmgbrauser delmgbrauser modifymgc switch(h248)mgc switch(mgcp)mgc-overload-control parameters set mgcpstackmgcpstatistics clearmgdass2user addmgdass2user delmgdass2user modifymgddiuser addmgddiuser bataddmgddiuser batdelmgddiuser delmgddiuser modifymgdpnssuser addmgdpnssuser delmgdpnssuser modifymg-overload-control call-clearmg-overload-control originating-call mg-overload-control setmg-overload-control terminating-call mgprauser addmgprauser delmgprauser modifymgpstnuser addmgpstnuser bataddmgpstnuser batdelmgpstnuser delmgpstnuser modifymgr2user addmgr2user delmgr2user modifymg-ringmode add(h248)mg-ringmode add(mgcp)mg-ringmode delete(h248)mg-ringmode delete(mgcp)mg-ringmode modify(h248)mg-ringmode modify(mgcp)mg-software parameter(h248)mg-software parameter(mgcp) modem parametersmta addmta configurationmta deletemta loopbackmta modifymta resetnarrow resourcenarrow usernarrowband resources maintenance narrowband subscriber configuration narrowband subscriber maintenance narrowband subscriber management narrowband subscriber test network testnm configurationoperation user management oversea parametersparameter table configurationpatch activate pvmpatch deactivate pvmpatch delete pvmpatch managementpatch rollback pvmpatch run pvmpeer-public-key end pvmping pvmport attribute(ati)port attribute(cdi)port attribute(vfb)port desc pvmport loopback(ati)port loopback(hsl)port loopback(sdl)port loopback(vfb)port reset(ati)port reset(cdi)port reset(vfb)port-alarm-thresholdpots calltestpots circuit-testpots frame-loopline-adjust get pots frame-loopline-adjust restore pots frame-loopline-adjust set pots loop-line-testpots loop-line-threshold restore pots loop-line-threshold setpots meter-testpower batterypower battery-test pvmpower charge pvmpower configurationpower environment pvmpower module-num pvmpower module-parameter pvm power off pvmpower outside analog pvm power outside digital pvmpower supply-parameter pvm power temperature-off pvm power-dialer-control setprauser addprauser delprauser modifyprofile attributeprotocol supportpstn restartpstnport attribute batset pstnport attribute setpstnport clip batsetpstnport clip setpstnport dsp-gain batset pstnport dsp-gain setpstnport electric batsetpstnport electric setpstnport kc batsetpstnport kc setpstnport reversepole pulse batset pstnport reversepole pulse set pstnport timer batsetpstnport timer setpstnport vqe batsetpstnport vqe setpstnuser addpstnuser bataddpstnuser batdelpstnuser delpstnuser modifypublic managementpublic-key-code begin pvm public-key-code end pvmpvm port configurationpwm power addpwm power delqos configurationqos ipqos thresholdqos vlanqos-rtptestquit pvmr2 profiler2 profile configurationreboot pvmregister-signaling attribute reprovision data-usable reprovision readyreprovision rejectreprovision startreprovision switch-to new-variable reprovision verifyreset(emu) pvmreset(h248)reset(mgcp)reset(v5)reset logbuffer pvmreset trapbuffer pvmresist-emendationresource threshold pvmreturn pvmringmode addringmode deleteringmode modifyrollback management rollback pvmrsa local-key-pair create pvm rsa local-key-pair destroy pvm rsa peer-public-key pvm runmode(edt)runmode(sdl)running moderunstatsave charactsave configuration pvmsave data pvmsave pvmscroll pvmsctp clear association statistics sctp clear global statisticssctp protocolsdl configurationsdl dmm-testsdl meter-testsearch keyword pvmsecurity manager disable pvm security manager enable pvm set norollback time pvmshdsl alarm-profile add pvm shdsl alarm-profile delete pvm shdslport modify(sdl) shutdown(h248)shutdown(mgcp)shutdown(v5)sigtransigtran configurationsmart pvmsnmp-agent community pvm snmp-agent group pvmsnmp-agent local-engineid pvm snmp-agent mib-view pvm snmp-agent sys-info pvm snmp-agent target-host pvm snmp-agent trap enable pvm snmp-agent usm-user pvm sntp configurationsntp intervalsntp server addresssntp time-zonespc addspc configurationspc deletespc dsp-channelspc modifyspc releasessh configurationssh server auth-timeout pvmssh server compatible ssh1x pvm ssh server rekey-interval pvmssh sftp pvmssh user assign rsa-key pvmssh user authentication-type pvm standalone parametersstartagcswitch language-mode pvmswitch-oversyslog output pvmsysman firewall pvmsysman firewall snmpsysman ip-access pvmsysman ip-access snmpsysman ip-refuse pvmsysman ip-refuse snmpsysman mode pvmsysname pvmsystem declaration switch pvm system handshake interval pvm system handshake pvmsystem lock condition pvmsystem lock interval pvmsystem lock type pvmsystem mode pvmsystem modify logon password pvmsystem parameterssystem switch-over pvm system sys-info pvmtelnet pvmtelnet server pvmterminal debugging pvm terminal hold pvmterminal monitor pvmterminal serviceterminal type pvmterminal unlock ip-address pvm terminal unlock user pvm terminal user apdinfo pvm terminal user level pvm terminal user name pvm terminal user password pvm terminal user reenter pvm terminal user user-profile pvm terminal user-profile pvmtest pvmtest-board self-test pvmtest-bus testtestgroup clear pvmtestgroup set pvmtest-time-limit restoretest-time-limit setthreshold monitorthreshold settid-format(h248)tid-format(mgcp)tid-template addtid-template deletetid-template modifytime dst pvmtime pvmtime time-stamp pvm timezone pvmtracert pvmundo arp-detectundo bfdundo detect-groupundo e2etraceundo ethoamundo mta prohibituplink tpsup-linkport set workmode upward-bandwidthuser defined-ring modifyuser-monitor adduser-monitor deletev35 port modify(hsl)v5 interface configurationv5 interface maintenancev5 interface managementv5-software parameters modify v5-software parameters restore vfbvfb configurationvid requestvirtual user addvirtual user delvirtual user modifyworking mode31。

MSAN UA5000 实验指导书ADSL业务分册MSAN UA5000 实验指导书— ADSL业务分册目录目录第1章实验说明 (1)1.1 课程介绍 (1)1.2 课程目标 (1)1.3 相关资料 (1)第2章宽带业务 (2)2.1 ADSL业务的具体实现 (2)2.1.1 IPoE/PPPoE方式 (2)1. 数据配置环境如下： (3)2. 配置步骤如下： (3)3. 配置过程： (3)4. 任务验证： (8)2.1.2 IPOA方式（可选） (10)1. 数据配置环境如下： (11)2. 配置步骤如下： (11)3. 任务验证： (13)4. 验证 (13)MSAN UA5000 实验指导书— ADSL业务分册第1章实验说明第1章实验说明1.1 课程介绍本课程对应的产品版本为：V100R011版。

本实验指导书本介绍了UA5000一体化接入单元设备的常见业务配置及流程，通过本指导书的练习，相信你能掌握UA5000一体化接入单元设备的常见业务的配置。

1.2 课程目标完成本课程的学习后，您应该能够：●了解UA5000常见组网方法●掌握UA5000设备的常见业务配置1.3 相关资料●UA5000一体化接入单元设备技术手册●UA5000一体化接入单元设备操作手册●UA5000一体化接入单元设备故障处理手册MSAN UA5000 实验指导书—ADSL业务分册第2章宽带业务宽带业务2.1 ADSL业务的具体实现2.1.1 IPoE/PPPoE方式1. 数据配置环境如下：2. 配置步骤如下：数据配置过程大体如下:(1) (可选) 确认 ADSL 业务单板(2) (可选) 查询 ADSL 物理端口(3) (可选) 查询 ADSL 线路模板(4) (可选) 查询流量模板(5) (可选) 配置ADSL 线路模板(6) (可选) 配置流量模板(7) (可选) 配置ADSL 物理端口(8) 创建业务VLAN(9) 添加IPMB上行网口至业务VLAN中(10) 添加业务端口(11) 查询当前设置3. 配置过程：(1) 查询并确认ADSL业务单板UA5000(config)#display board 0------------------------------------------------------------------槽位单板名称状态子扣板0 子扣板1------------------------------------------------------------12 H602IPMB 主用正常 E2FN... ...X H602CSMB 待确认------------------------------------------------------------------ 确认单板状态UA5000(config)#board confirm 0UA5000(config)#display board 0-----------------------------------------------------------------槽位单板名称状态子扣板0 子扣板1-----------------------------------------------------------------12 H602IPMB 主用正常 E2FN... ...X H602CSMB 正常------------------------------------------------------------------(2) 查询ADSL 物理端口UA5000(config)#interface adsl frameid/slotid UA5000 (config-if-adsl-0/x)#display port state端口号状态线路模板号告警模板号 --------------------------------------------------------------0 正在激活 1002 1 x 正在激活 1002 1 --------------------------------------------------------------提示:ADSL 业务系统默认线路模板号为 1ADSL2+业务系统默认线路模板号为1002(3) 查询 ADSL 线路模板UA5000(config)#display adsl line-profile提示:系统提供四个默认线路模板(4) 查询流量模板UA5000(config)#display traffic table from-index 0提示:系统提供六个默认流量模板(5)配置ADSL 线路模板任务:上行最大速率: 512k下行最大速率: 2MAdd the adsl line-profileUA5000(config)#adsl line-profile add{ <cr>|profile-index<L><2,999> }: Command:adsl line-profile addStart adding profile在输入的过程中,可以按'Q'键退出设置,使本次设置无效.> 您要为模板取名吗? (y/n) [n]:> 请选择默认业务类型0-adsl 1-adsl2+ (0~1) [0]:> 您要进行基本配置吗? (y/n) [n]:> 请选择通道方式 0-交织 1-快速 (0~1) [0]:> 设置交织延迟方式 0-手工配置 1-自动计算(0~1) [0]:> 设置交织延迟单位 0-DMT 1-ms (0~1) [0]:> 您要设置交织深度吗? (y/n) [n]:> 您要设置MODEM 的噪声容限吗? (y/n) [n]:> 您要设置速率参数吗? (y/n) [n]: y如果想指定固定的速率值，则将最大值与最小值设置成相同.> 下行最小速率 (32~32000 Kbps) [32]:> 下行最大速率> 上行最小速率 (32~2208 Kbps) [32]:> 上行最大速率 (32~2208 Kbps) [640]:512添加模板XX 成功(6)配置流量模板UA5000(config)# traffic table atm srvcategory ubr tdtype noclpnoScr clp01Pcr 512(7)配置ADSL 物理端口(8) 去激活 adsl 业务端口 UA5000(config-if-adsl-0/x)#deactivate{ portid<L><0,31>|all<K> }:x(9) 使用你的线路模板激活adsl 端口 UA5000(config-if-adsl-0/x)#activate portid profile-index(10)查询adsl 业务端口UA5000 (config-if-adsl-0/x)#display port stateportid-------------------------------------------------------------- 端口号状态 线路模板号 --------------------------------------------------------------0 去激活 1002 1(11) 创建业务VLANUA5000(config)#vlan{ vlanid<U><2,4000>|vlan-list<S><1,64>|attrib<K>|car<K> }:x(12) 添加IPMBUA5000(config)#port vlan{ frameid/slotid<S><1,15>|to<K> }:0/2 (13)UA5000(config)#service-port {vlan<K>}:vlan {vlanid<U><1,4000>}:x{vdsl<K>|lan<K>|ima<K>|adsl<K>|shdsl<K>|atm<K>|}:adsl {frameid/slotid/portid<S><1,15>}:x/x/x {vpi<K>|rx-cttr<K>}:vpi {vpi<U><0,4095>}:0 {vci<K>}:vci{vci<U><32,65535>}:35{rx-index<U><0,511>}:x{tx-cttr<K>}:tx-cttr{tx-index<U><0,511>}:x(14) 查询业务端口UA5000(config)#----------------------------------------------------------------------------------------------------------------------- 属性------------------------------------------------------------------------------------------------------------------4. 任务验证：ADSL业务测试环境如下: 点击连接方式:如果当前配置正确, 电脑将获得BRAS 分配的IP 地址..2.1.2 IPOA方式（可选）1. 数据配置环境如下：2. 配置步骤如下： 数据配置过程大体如下:(1) 创建业务VLAN(2) 添加IPMB 上行网口至业务VLAN 中 (3) 添加业务端 (4) 增加MAC 地址池 (5) 打开IPoA 开关 (6) 配置IPoA 网关(7) 设置用户端口数据封装格式为IPoA (8) 查询当前设置配置过程：(1)创建业务VLANUA5000(config)#vlan{ vlanid<U><2,4000>|vlan-list<S><1,64>|attrib<K>|car<K> }:x(2) 添加IPMB 上行网口至业务VLAN 中UA5000(config)#port vlan{ frameid/slotid<S><1,15>|to<K> }:0/2(3)UA5000(config)#service-port{vlan<K>}:vlan {vlanid<U><1,4000>}:x{vdsl<K>|lan<K>|ima<K>|adsl<K>|shdsl<K>|atm<K>|}:adsl {frameid/slotid/portid<S><1,15>}:x/x/x {vpi<K>|rx-cttr<K>}:vpi {vpi<U><0,4095>}:0 {vci<K>}:vci{vci<U><32,65535>}:35{rx-index<U><0,511>}:x{tx-cttr<K>}:tx-cttr{tx-index<U><0,511>}:x(4)配置MAC 地址池UA5000(config)#(5)打开IPoA 协议转换开关UA5000(config)#ipoa enable(6)设置IPoA 缺省网关UA5000(config)#(7)设置ADSL 端口0/7/0的IPoA 业务封装方式为LLCUA5000(config)#encapsulation ipoa llc srcIP3. 任务验证：ADSL业务测试环境如下:4. 验证PC无需拨号即可访问SERVER。

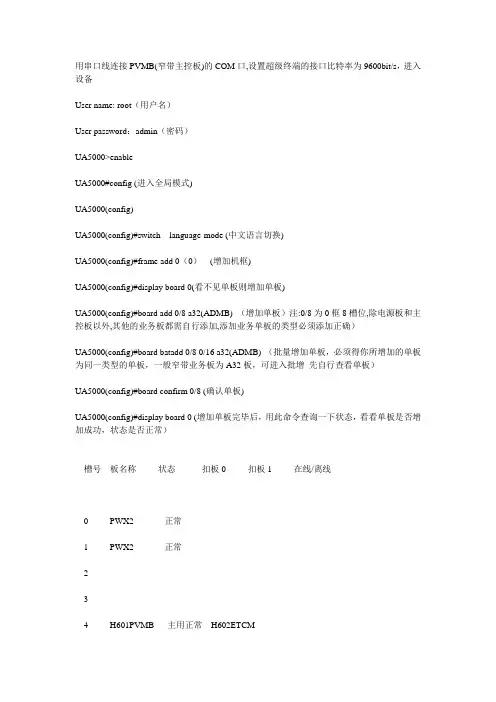

用串口线连接PVMB(窄带主控板)的COM口,设置超级终端的接口比特率为9600bit/s，进入设备User name: root（用户名）User password：admin（密码）UA5000>enableUA5000#config (进入全局模式)UA5000(config)UA5000(config)#switch language-mode (中文语言切换)UA5000(config)#frame add 0（0）(增加机框)UA5000(config)#display board 0(看不见单板则增加单板)UA5000(config)#board add 0/8 a32(ADMB) （增加单板）注:0/8为0框8槽位,除电源板和主控板以外,其他的业务板都需自行添加,添加业务单板的类型必须添加正确）UA5000(config)#board batadd 0/8 0/16 a32(ADMB) （批量增加单板，必须得你所增加的单板为同一类型的单板，一般窄带业务板为A32板，可进入批增先自行查看单板）UA5000(config)#board confirm 0/8 (确认单板)UA5000(config)#display board 0 (增加单板完毕后，用此命令查询一下状态，看看单板是否增加成功，状态是否正常）-------------------------------------------------------------------------槽号板名称状态扣板0 扣板1 在线/离线-------------------------------------------------------------------------0 PWX2 正常1 PWX2 正常234 H601PVMB 主用正常H602ETCM5 H601PVMB 备用正常H602ETCM67 A32 正常8 A32 正常9 A32 正常10 A32 正常11 A32 正常12 A32 正常13 A32 正常14 A32 正常1516---- 任意键继续显示( 'Q' 键退出) ----UA5000(config)#board delete 0/8(单板删除，如果单板出现不正常，然后重新添加单板，确认单板，单板状态恢复正常）UA5000(config)#hostname (根据局方要求,进行设备更名)注:以上为UA5000的基本配置单板升级UA5000(config)#display language (查看版本) （下面显示为单板版本信息，如版本信息和华为要求的版本不同的话，就要进入单板升级）UA5000(config)#display language本地语种:语种名称: 简体中文(默认语种)版本信息: PVMV100R013B02D098通用语种:语种名称: 英文(默认语种)版本信息: PVMV100R013B02D098单板升级准备连接单板串口同时网线连接主控板最上面那个维护网口，通过超级终端登录单板首先用命令UA5000(config)#interface outband 进入单板然后再用命令UA5000(config)#display ip addressUA5000(interface-outband)#display ip address带外网管:IP地址...............: 192.168.10.2子网掩码.............: 255.255.255.0网关.................: 192.168.10.1MAC索引..............: 1MAC地址..............: 00-E0-FC-CF-3F-E2VlanID...............: --查看单板的IP地址然后把tftp32的地址（也就是电脑网卡地址）设置和单板的IP地址同一网段，tftp32的路径设置正确路径设置为解压出来的版本文件的路径，建议最好将tftp32放在和版本文件一个文件夹，就不需要设置路径，电脑网卡地址设置正确后，就可以进行单板升级单板升级的升级文件都有先后顺序，bootrom，Base BIOS,cpld,voice这些都有先后顺序，我会给大家一个升级版本指导书，请大家一定按照升级指导书一步步进入单板升级一般宽窄带主控板都会配带二块，支持主备倒换，二块主控板都要进行升级和打补丁，一块升级完毕后可以将主控板单板拔出，再用同样的方法升级另外一块主控板也可以用维护命令UA5000(config)# display version 0/4 (0/5) 查看版本的基本信息，相比display language 而言，本命令的显示的参数更加详细详细如下：UA5000(config)#display version 0/5---------------------------------------Pcb Version: H601PVMB VER.CBase Bios Version: 348Extend Bios Version: 346Software Version: PVMV100R013CPLD Version: 201FPGA Version: 312NOD V ersion: 110Encrypt Nios Version: 202---------------------------------------SubBoard[0] :Miro Version: v5_04_7_8_2---------------------------------------SubBoard[1] : ----------------------------------------主控板打补丁介绍：主控板进行升级后，还需要打补丁，不同的补丁来表现语音不同的功能，所以必务对主控板进行打补丁，开局之前须向成都华为办申请局点的版本和补丁版本申请书都有固定的模板，我会发给大家，一般华为办给出的版本形式，都以版本号+补丁号的形势发放以PVMV100R013B02D098sp08 为例，PVMV100R013B02D098为版本号，sp08为补丁号，请大家注意打补丁准备：也用tftp32完全，但网口要改变，请使用主控板下面那个维护网口（ETH1）对设备进行打补丁先用UA5000(config)#interface eth （进入ETH口）UA5000(interface-eth)#display ip address （查看该接口的IP地址）然后对着该接口的IP地址设置TFTP32的地址，要求也是同一网段，路径也要改对，接着就可以对单板打补丁了，升级补丁可以在一块主控板上面升级备板的补丁，但前面单板升板的模式就按照一块一块逐一的升级，一般的模式就一块单板升级完全进行补丁升级，建议打补丁单板也逐一进行，升级的补丁的步骤：（以PVMV100R013B02D098为例）步骤1 查看补丁8是否存在，及补丁状态：UA5000(config)#display patch 8 active / standby（主控板/备用主控板）同时可以查看其它补丁是否正常：UA5000(config)#display patch all active / standby步骤2 如果补丁8存在，则删除补丁8：（注：如果在步骤1中发现补丁8不存在，则直接进行步骤3）UA5000(config)#patch delete 8 active / standby步骤3 加载补丁8：UA5000(config)#load patch tftp ServerIpAddress<I> FileName<S> active / standby步骤4 查看补丁8是否加上：UA5000(config)#display patch 8 active / standby步骤5 加载成功后激活补丁8：UA5000(config)#patch activate 8 active / standbyPatch operation executed successfully步骤6 激活成功后运行补丁8：UA5000(config)#patch run 8 active / standby步骤7 加载本地语种的多语种文件UA5000(config)#load language local tftp ServerIpAddress<I> infochn.res active/standby步骤8 加载通用语种的多语种文件UA5000(config)#load language general tftp ServerIpAddress<I> infoeng.res active/standby步骤9 加载配套语音文件：UA5000(config) #load voice tftpServerIpAddress<I> FileName<S> active/standby （这里filname 是指的语音文件，由于有多个语音文件，要将每个声音文件都打上去）步骤10 执行save操作，保存数据：UA5000(config)#save步骤11 复位系统：UA5000(config)# reboot system安装正确性检查步骤1 请按照下面的步骤检查补丁是否安装成功。

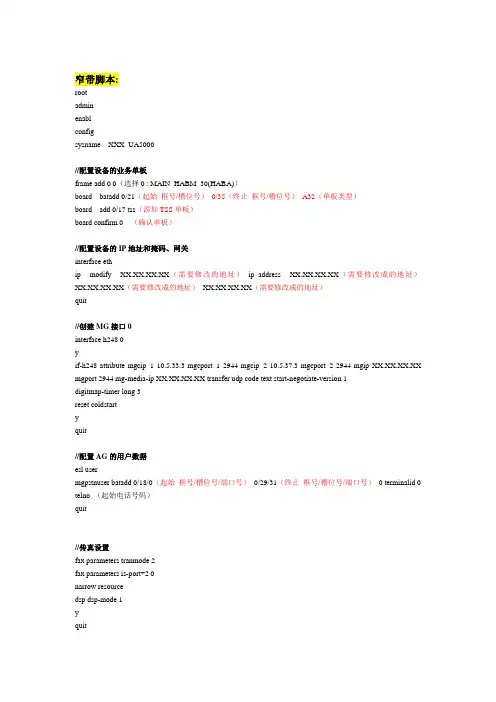

窄带脚本:rootadminenablconfigsysname XXX_UA5000//配置设备的业务单板frame add 0 0（选择0 : MAIN_HABM_30(HABA)）board batadd 0/21（起始框号/槽位号）0/35（终止框号/槽位号）A32（单板类型）board add 0/17 tss（添加TSS单板）board confirm 0 （确认单板）//配置设备的IP地址和掩码、网关interface ethip modify XX.XX.XX.XX（需要修改的地址）ip_address XX.XX.XX.XX（需要修改成的地址）XX.XX.XX.XX（需要修改成的地址）XX.XX.XX.XX（需要修改成的地址）quit//创建MG接口0interface h248 0yif-h248 attribute mgcip_1 10.5.33.3 mgcport_1 2944 mgcip_2 10.5.37.3 mgcport_2 2944 mgip XX.XX.XX.XX mgport 2944 mg-media-ip XX.XX.XX.XX transfer udp code text start-negotiate-version 1digitmap-timer long 3reset coldstartyquit//配置AG的用户数据esl usermgpstnuser batadd 0/18/0（起始框号/槽位号/端口号）0/29/31（终止框号/槽位号/端口号）0 terminalid 0 telno （起始电话号码）quit//传真设置fax parameters tranmode 2fax parameters is-port+2 0narrow resourcedsp dsp-mode 1yquit//统一上行配置working mode integratedy//保存数据Autosave interval onautosave interval 1440ping 10.5.33.3save宽带脚本:rootadminenablconfigsysname XXX_UA5000//网管配置：vlan 77 standardvlan XXXX（窄带业务VLAN）smartvlan XXXX smartvlan （业务vlan）smartport vlan 77 0/2 0port vlan XXXX（窄带业务VLAN）0/2 0port vlan XXXX（窄带业务VLAN）0/2 6（IPMD单板上和PVMD单板通信的内部端口，此端口视不同的PVMD单板，端口号不一样）port vlan XXXX（窄带业务VLAN）0/2 7（IPMD单板上和PVMD单板通信的内部端口，此端口视不同的PVMD单板，端口号不一样）port vlan XXXX（宽带管理V ALN）0/2 0interface ipm 0/2native-vlan 6 vlan （窄带业务VLAN）native-vlan 7 vlan （窄带业务VLAN）interface vlanif 77description GuanLi_VLANip address XX.XX.XX.XX（网管地址）XX.XX.XX.XX（地址掩码）quitip route-static 0.0.0.0 0.0.0.0 10.XX.XX.XX.XX（网关）//业务配置：board confirm 0adsl line-profile add 2>您要给模板取名吗? (y/n) [n]:yADSL_2M>默认参数类型0-adsl 1-adsl2+ (0~1) [0]:0>您要进行基本配置吗? (y/n) [n]:>请选择通道方式0-交织1-快速(0~1) [0]:>您要设置交织时延吗? (y/n) [n]:>请选择下行传输速率自适应方式: 0-固定1-启动自适应(0~1) [1]:>您要设置MODEM的噪声容限吗? (y/n)[n]:>您要设置速率参数吗? (y/n)[n]:y>下行最小速率(32~8160 Kbps) [32]:>下行最大速率(32~8160 Kbps) [6144]:2048>上行最小速率(32~896 Kbps) [32]:>上行最大速率(32~896 Kbps) [640]:640//激活线路模板interface adsl 0/13（宽带业务板框号/槽号）deactivate allactivate all profile-index 2（线路模板索引）quit//业务配置service-port vlan 4000（宽带业务VLAN）adsl 0/13/0（业务端口）vpi 0 vci 35 rx-cttr 6 tx-cttr 6 每个端口需要添加一条业务PVC，每块单板共32条。

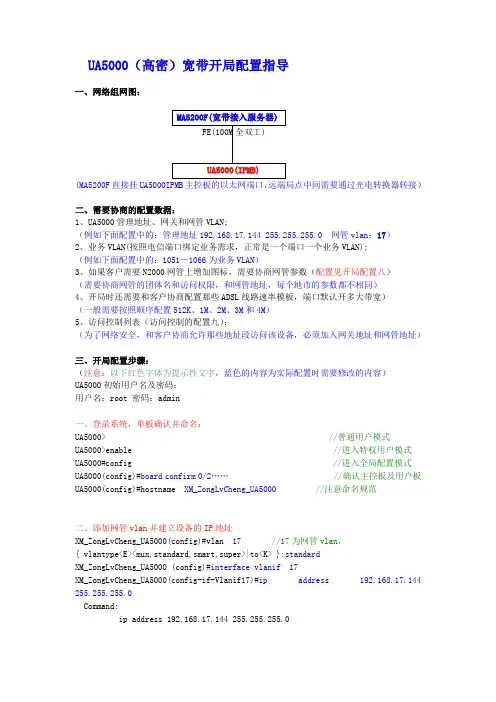

UA5000（高密）宽带开局配置指导一、网络组网图：(MA5200F直接挂UA5000IPMB主控板的以太网端口，远端局点中间需要通过光电转换器转接）二、需要协商的配置数据：1、UA5000管理地址、网关和网管VLAN;（例如下面配置中的：管理地址192.168.17.144 255.255.255.0网管vlan：17）2、业务VLAN(按照电信端口绑定业务需求，正常是一个端口一个业务VLAN);（例如下面配置中的：1051－1066为业务VLAN）3、如果客户需要N2000网管上增加图标，需要协商网管参数（配置见开局配置八）（需要协商网管的团体名和访问权限，和网管地址，每个地市的参数都不相同）4、开局时还需要和客户协商配置那些ADSL线路速率模板，端口默认开多大带宽）（一般需要按照顺序配置512K、1M、2M、3M和4M）5、访问控制列表（访问控制的配置九）；（为了网络安全，和客户协商允许那些地址段访问该设备，必须加入网关地址和网管地址）三、开局配置步骤：（注意：以下红色字体为提示性文字，蓝色的内容为实际配置时需要修改的内容）UA5000初始用户名及密码：用户名：root 密码：admin一、登录系统，单板确认并命名：UA5000> //普通用户模式UA5000>enable //进入特权用户模式UA5000#config //进入全局配置模式UA5000(config)#board confirm 0/2……//确认主控板及用户板UA5000(config)#hostname XM_ZongLvCheng_UA5000 //注意命名规范二、添加网管vlan并建立设备的IP地址XM_ZongLvCheng_UA5000(config)#vlan 17 //17为网管vlan，{ vlantype<E><mux,standard,smart,super>|to<K> }:standardXM_ZongLvCheng_UA5000 (config)#interface vlanif 17XM_ZongLvCheng_UA5000(config-if-Vlanif17)#ip address 192.168.17.144 255.255.255.0Command:ip address 192.168.17.144 255.255.255.0XM_ZongLvCheng_UA5000 (config)#port vlan//指定网管vlan的上行口为0/2/0 { vlanid<U><1,4000> }:17{ frame/slot<S><3,4>|to<K> }:0/2 //主控板IPMB插在第二槽，故为0/2 { portlist<S><1,256> }:0//使用IPMB板的第一个口，故为0设置上行端口的模式（100M 全双工）CZ_SSRJ_UA5000(config)#interface ipm 0/2CZ_SSRJ_UA5000(config-if-ipm-0/2)#speed 0 100mCZ_SSRJ_UA5000(config-if-ipm-0/2)#duplex 0 full三、配置网管路由XM_ZongLvCheng_UA5000 (config)#ip route-static 0.0.0.0 0.0.0.0 192.168.17.1此时，如果光路正常且上层已经正常配置的话，网关应该可以ping通，直接在设备上ping 192.168.17.1六、配置业务vlan及上、下行端口XM_ZongLvCheng_UA5000(config)#vlan 1051 to 1066 //1051-1066为局方分配业务vlan { vlantype<E><mux,standard,smart,super>|to<K> }: muxXM_ZongLvCheng_UA5000(config)#port vlan 1051 to 1066 0/2 0//指定业务vlan的上行口为0/2/0配置虚接口，业务VLAN 和端口的对应：service-port vlan 1051 adsl 0/6/0 vpi 0 vci 35 rx-cttr 6 tx-cttr 6service-port vlan 1052 adsl 0/6/1 vpi 0 vci 35 rx-cttr 6 tx-cttr 6service-port vlan 1053 adsl 0/6/2 vpi 0 vci 35 rx-cttr 6 tx-cttr 6service-port vlan 1054 adsl 0/6/3 vpi 0 vci 35 rx-cttr 6 tx-cttr 6service-port vlan 1055 adsl 0/6/4 vpi 0 vci 35 rx-cttr 6 tx-cttr 6service-port vlan 1056 adsl 0/6/5 vpi 0 vci 35 rx-cttr 6 tx-cttr 6service-port vlan 1057 adsl 0/6/6 vpi 0 vci 35 rx-cttr 6 tx-cttr 6service-port vlan 1058 adsl 0/6/7 vpi 0 vci 35 rx-cttr 6 tx-cttr 6service-port vlan 1059 adsl 0/6/8 vpi 0 vci 35 rx-cttr 6 tx-cttr 6service-port vlan 1060 adsl 0/6/9 vpi 0 vci 35 rx-cttr 6 tx-cttr 6service-port vlan 1061 adsl 0/6/10 vpi 0 vci 35 rx-cttr 6 tx-cttr 6service-port vlan 1062 adsl 0/6/11 vpi 0 vci 35 rx-cttr 6 tx-cttr 6service-port vlan 1063 adsl 0/6/12 vpi 0 vci 35 rx-cttr 6 tx-cttr 6service-port vlan 1064 adsl 0/6/13 vpi 0 vci 35 rx-cttr 6 tx-cttr 6service-port vlan 1065 adsl 0/6/14 vpi 0 vci 35 rx-cttr 6 tx-cttr 6service-port vlan 1066 adsl 0/6/15 vpi 0 vci 35 rx-cttr 6 tx-cttr 6五、配置ADSL线路模板:CZ_SSRJ_UA5000(config)#adsl line-profile add 50Start adding profilePress 'Q' to quit the current configuration and new configuration will beneglected>Do you want to name the profile (y/n) [n]:n> Please choose default value type 0-adsl 1-adsl2+ (0~1) [0]:> Will you set basic configuration for modem? (y/n)[n]:yNote: Setting to these mode of G992.3~5 will lead that the adsl ports that arenot support adsl2+ not be activatedADSL transmission mode:> 0: All (G992.1~5,T1.413)> 1: Full rate(G992.1/3/5 or T1.413)> 2: g.lite(G992.2/4) (ADSL over ISDN board doesn't support g.lite mode)> 3: T1.413(ADSL over ISDN board doesn't support T1.413 mode)> 4: g.dmt (G992.1/3/5)> 5: g.hs (G992.1~5, G992.5 is prior)> 6: G992.1> 7: G992.2Please select (0~7) [0]:> Trellis mode 0-disable 1-enable (0~1) [1]:> Downstream channel bit swap 0-disable 1-enable (0~1) [0]:> Upstream channel bit swap 0-disable 1-enable (0~1) [0]:> Please select channel mode 0-interleaved 1-fast (0~1) [0]:> Will you set interleaved delay? (y/n)[n]:y> Maximum downstream interleaved delay(0~255 ms) [6]:16> Maximum upstream interleaved delay(0~255 ms) [6]:>Please select form of transmit rate adaptation in downstream:> 0-fixed 1-adaptAtStartup (0~1) [1]:> Will you set SNR margin for modem? (y/n)[n]:> Will you set parameters for rate? (y/n)[n]: y> Minimum transmit rate in downstream (32~8160 Kbps) [32]:> Maximum transmit rate in downstream (32~8160 Kbps) [6144]: 1024> Minimum transmit rate in upstream (32~896 Kbps) [32]:> Maximum transmit rate in upstream (32~896 Kbps) [640]: 384Add profile 50 successfullyCZ_SSRJ_UA5000(config)#display adsl line-profile{ <cr>|profile_index<L><1,1002> }:Command:display adsl line-profile----------------------------------------------------------------------------Profile Operating Channel Min Down Max Down Min Up Max Up Index Mode Mode Rate(Kbps) Rate(Kbps) Rate(Kbps) Rate(Kbps) ----------------------------------------------------------------------------1 All Interleaved 32 6144 32 6402 All Interleaved 32 512 32 3843 All Interleaved 32 1024 32 3844 All Interleaved 32 2048 32 3845 All Interleaved 32 3072 32 3846 All Interleaved 32 4096 32 38450 All Interleaved 32 1024 32 3841000 All Fast 32 6144 32 6401001 All Interleaved 32 6144 32 6401002 All Interleaved 32 24544 32 1024----------------------------------------------------------------------------Total: 35七、激活端口XM_ZongLvCheng_UA5000 (config)#interface adsl 0/6 //进入第一块用户板，由于第一块用户板插在第六槽位，故为0/6XM_ZongLvCheng_UA5000 (config-if-adsl-0/6)#deactive all //把第一块用户板的所有端口去激活，注意维护时千万不能使用该命令XM_ZongLvCheng_UA5000 (config-if-adsl-0/6)#activate all line-profile index 50 //使用速率模板激活端口XM_ZongLvCheng_UA5000 (config-if-adsl-0/6)#quitXM_ZongLvCheng_UA5000 (config)#相应地把其他用户板的端口激活八、N2000网管配置（例如：滁州电信）snmp-agent community write czwgzxsnmp-agent community read ahczdatasnmp-agent sys-info contact HuaWei HeFei 0551-*******snmp-agent sys-info location Chuzhou Telecom ShanShuiRenJia Officesnmp-agent sys-info version v1 v2csnmp-agent target-host trap address 202.102.209.197 securityname N2000snmp-agent target-host trap address 202.102.198.62 securityname ldims_hfsnmp-agent target-host trap address 61.190.205.67 securityname publisnmp-agent target-host trap address 61.190.205.68 securityname publicsnmp-agent trap enable standardsnmp-agent trap source Vlanif1050九、访问控制的配置：acl number 2000 rule 0 deny rule 1 permit source 202.102.209.192 0.0.0.63 rule 2 permit source 202.102.198.62 0 rule 3 permit source 61.190.204.0 0.0.0.255 rule 4 permit source 192.168.17.1 0.0.0.254 rule 5 permit source 61.190.205.0 0.0.0.255packet-filter inbound ip-group 2000 rule 0 port 0/2/0 packet-filter inbound ip-group 2000 rule 1 port 0/2/0packet-filter inbound ip-group 2000 rule 2 port 0/2/0 packet-filter inbound ip-group 2000 rule 3 port 0/2/0 packet-filter inbound ip-group 2000 rule 4 port 0/2/0 packet-filter inbound ip-group 2000 rule 5 port 0/2/0十、保存数据XM_ZongLvCheng_UA5000#save最后就是端口的测试，可以直接在LINE(外线侧)直接挂ADSL猫测试，需要让客户提供ADSL测试的帐号（用户名和密码），需要测试下载的速度；———————————————————————————————————————常用命令：CZ_SSRJ_UA5000(config)#display language （查看设备版本）CZ_SSRJ_UA5000(config)#display patch all active（显示版本补丁）CZ_SSRJ_UA5000(config)#switch language-mode (显示语言的切换)CZ_SSRJ_UA5000(config)#display board 0 （查看槽位中的单板信息）CZ_SSRJ_UA5000(config)#display board 0/6（查看0/6槽位的业务单板）CZ_SSRJ_UA5000(config)#display adsl line-profile （查看所有的ADSL线路模板）CZ_SSRJ_UA5000(config)#display current-configuration （查看设备全局配置）———————————————————————————————————————。

目录第1章概述...........................................................................................................................1-11.1 UA5000简介............................................................................................................. 1-11.2 UA5000机框简介 ...................................................................................................... 1-21.3 UA5000单板简介 ...................................................................................................... 1-21.4 UA5000线缆和连接器简介......................................................................................... 1-5第1章概述UA5000一体化接入单元（简称UA5000）是宽窄带一体化的综合业务接入设备。

UA5000顺应网络光纤化、宽带化和向NGN演进的发展趋势，在充分了解用户需求和网络现状的基础上，突破传统接入网的技术框架，创造性地采用“高性能多总线综合业务接入”、“VP Ring自组网”、“铜线和光纤接入有机结合”等关键技术，很好地满足了新时期接入网的建设需求。

UA5000还可以和软交换设备配合，在IP网上承载语音业务，支持网络向NGN（Next Generation Network）平滑演进。

>>User name:root 登录用户名>>User password:admin 登录密码UA5000> enable 进入特权模式UA5000# config 进入配置模式UA5000 (config)# switch language-mode 切换当前语言（不是必须的命令，只是换成中文模式方便查看）UA5000 (config)# time 2010-07-27 12:01:01设置系统时间（根据实际情况修改）UA5000 (config)# sysname BY_YingFuShiChang_UA5000设置系统名称（根据实际情况修改）UA5000 (config)# board confirm 0 确认0框所有业务单板UA5000 (config)# snmp-agent community write N2000UA5000 (config)# snmp-agent community read publicUA5000 (config)# snmp-agent community read publicUA5000 (config)# snmp-agent community write privateUA5000 (config)# snmp-agent target-host trap address 61.235.73.246 securityname private v1 地址根据实际的修改UA5000 (config)# snmp-agent trap enable standardUA5000 (config)# vlan 379 smart 增加网管vlan，用smart 类型（根据实际分配的vlan增加）UA5000 (config)# vlan 1001 to 1064 mux 增加业务vlan，用mux类型（根据实际分配的vlan增加）UA5000 (config)# port vlan 379 0/2 4 透传网管vlan 379从0框2槽4 端口出去UA5000 (config)# port vlan 1001 to 1064 0/2 4 透传业务vlan 1001 to 1064 从0框2槽4 端口出去UA5000 (config)#adsl line-profile quickadd 2 basic-para all trellis 1 bitswap 1 1 channel fast adapt at-startup snr 6 0 31 6 0 31 rate 32 2048 32 512 name 2M 增加2号模板，该模板速率是2MUA5000 (config)# adsl line-profile quickadd 4 basic-para all trellis 1 bitswap 1 1 channel fast adapt at-startup snr 6 0 31 6 0 31 rate 32 4096 32 512 name 4M 增加4号模板，该模板速率是4MUA5000 (config)# interface adsl 0/6 进入业务单板0框6槽（请根据实际槽位）UA5000 (config-if-adsl-0/6)# deactivate all 去激活所有端口（也就是关掉所有端口）UA5000 (config-if-adsl-0/6)# activate all profile-index 激活所有端口，用2号速率模板激活。

电脑ip地址172.20.1.3 设备ip地址172.20.1.2配置步骤：telnet 172.20.1.2用户：root 密码：adminenable 进入UA5000#号模式config 进入《config》#模式《config》#frame add 0 参数为框号FrameType:选择机框类型主框PVMD-ABC选4frame add 1 参数为框号VRSP-ABC框选50FA16-E(config)#frame link start 0/4/0 end 1/4/0 增加主框和从框的框间链路从主框PVMD的2M到从框VRSP的2M FA16-E(config)#frame link start 0/5/0 end 1/5/0FA16-E(config)#board confirm 1 确认从框VRSP单板FA16-E(config)#save 保存FA16-E(config)#board add 1/11 SRX 添加业务单板FA16-E(config)#board confirm 1/11interface SRX 0/8UA5000(config-if-srx-0/8)#board set asyn-length 4 protocol 2 rate-id 0 syn-mode 0 ts-mode 1UA5000(config)#cdiUA5000(config-cdi)#port attribute batset 0/6/0 0/6/15 delaydial no dialmode dtMF recvgain 38 ringmode 4 transgain 10 workmode DDI共修改成功16 个端口UA5000(config-cdi)#display port state 0/6FA16-E(config)#board add 1/12 A32FA16-E(config)#board confirm 1/12FA16-E(config)#spc add an-spc start 0/6/0/0 end 1/11/0/0 1 normal 配置SRX子速率业务，主框到从框SRXFA16-E(config)#spc add private start 0/7/0/0 end 1/12/0/0 1 z-extension 配置Z 接口延伸，主框CDI到从框A32注意：1、对于Z接口延伸业务，需要将海外参数21置为0，关闭CDI馈电检测功能。
