nastran_ansys_装配体模态分析方法_精辟

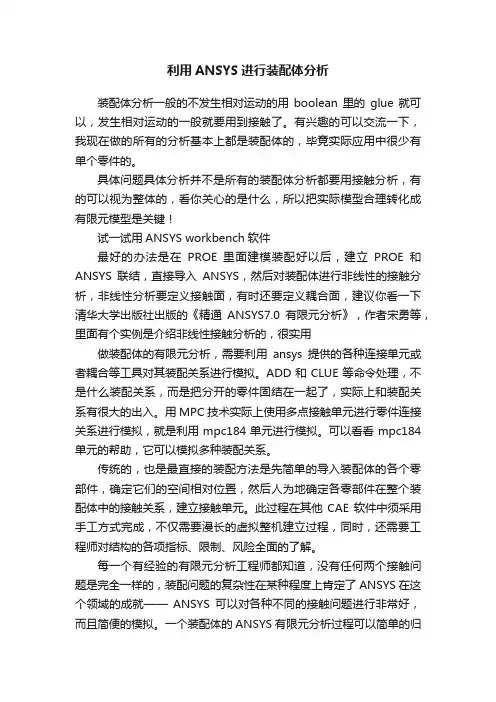

利用ANSYS进行装配体分析装配体分析一般的不发生相对运动的用boolean里的glue就可以，发生相对运动的一般就要用到接触了。

有兴趣的可以交流一下，我现在做的所有的分析基本上都是装配体的，毕竟实际应用中很少有单个零件的。

具体问题具体分析并不是所有的装配体分析都要用接触分析，有的可以视为整体的，看你关心的是什么，所以把实际模型合理转化成有限元模型是关键！试一试用ANSYS workbench软件最好的办法是在PROE里面建模装配好以后，建立PROE和ANSYS联结，直接导入ANSYS，然后对装配体进行非线性的接触分析，非线性分析要定义接触面，有时还要定义耦合面，建议你看一下清华大学出版社出版的《精通ANSYS7.0有限元分析》，作者宋勇等，里面有个实例是介绍非线性接触分析的，很实用做装配体的有限元分析，需要利用ansys提供的各种连接单元或者耦合等工具对其装配关系进行模拟。

ADD和CLUE等命令处理，不是什么装配关系，而是把分开的零件固结在一起了，实际上和装配关系有很大的出入。

用MPC技术实际上使用多点接触单元进行零件连接关系进行模拟，就是利用mpc184单元进行模拟。

可以看看mpc184单元的帮助，它可以模拟多种装配关系。

传统的，也是最直接的装配方法是先简单的导入装配体的各个零部件，确定它们的空间相对位置，然后人为地确定各零部件在整个装配体中的接触关系，建立接触单元。

此过程在其他CAE软件中须采用手工方式完成，不仅需要漫长的虚拟整机建立过程，同时，还需要工程师对结构的各项指标、限制、风险全面的了解。

每一个有经验的有限元分析工程师都知道，没有任何两个接触问题是完全一样的，装配问题的复杂性在某种程度上肯定了ANSYS在这个领域的成就——ANSYS可以对各种不同的接触问题进行非常好，而且简便的模拟。

一个装配体的ANSYS有限元分析过程可以简单的归建立模型并划分网格识别零部件相互关系施加边界条件以及环境参量求解并复查结果事实上在ANSYS默认的设定中，当一个装配体的CAD模型被倒入的时候，接触关系已经被自动的探测了，而接触区域被指定为面/面关系。

ANSYS模态分析教程及实例讲解ANSYS是一款常用的有限元分析软件，可以用于执行结构分析、热分析、流体分析等多种工程分析。

模态分析是其中的一项重要功能，用于计算和分析结构的固有振动特性，包括固有频率、振型和振动模态，可以帮助工程师了解和优化结构的动态响应。

以下是一份ANSYS模态分析教程及实例讲解，包含了基本步骤和常用命令，帮助读者快速上手模态分析。

1.创建模型：首先需要创建模型，在ANSYS界面中构建出待分析的结构模型，包括几何形状、材料属性和边界条件等。

可以使用ANSYS的建模工具，也可以导入外部CAD模型。

2.网格划分：在模型创建完毕后，需要进行网格划分，将结构划分为小的单元，使用ANSYS的网格划分功能生成有限元网格。

网格划分的细腻程度会影响分析结果的准确性和计算时间，需要根据分析需要进行合理选择。

3.设置材料属性：在模型和网格创建完毕后，需要设置材料属性，包括弹性模量、密度和材料类型等。

可以通过ANSYS的材料库选择已有的材料属性，也可以自定义材料属性。

4.定义边界条件：在模型、网格和材料属性设置完毕后，需要定义结构的边界条件，包括约束和加载条件。

约束条件是指结构受限的自由度，例如固定支撑或限制位移；加载条件是指施加到结构上的载荷，例如重力或外部力。

5.运行模态分析：完成前面几个步骤后，就可以执行模态分析了。

在ANSYS中，可以使用MODAL命令来进行模态分析。

MODAL命令需要指定求解器和控制选项，例如求解的模态数量、频率范围和收敛准则等。

6.分析结果：模态分析完成后，ANSYS会输出结构的振动特性，包括固有频率、振型和振动模态。

可以使用POST命令查看和分析分析结果，例如绘制振动模态或振动模态的频率响应。

下面是一个实际的案例，将使用ANSYS执行模态分析并分析分析结果。

案例：矩形板的模态分析1.创建模型：在ANSYS界面中创建一个矩形板结构模型，包括矩形板的几何形状和材料属性等。

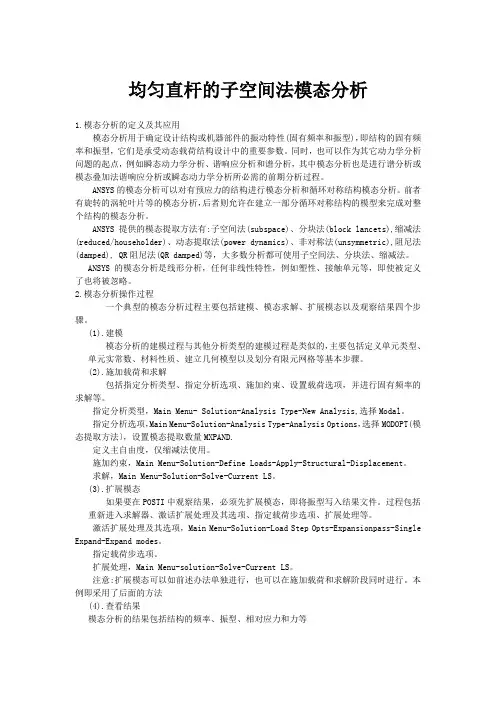

均匀直杆的子空间法模态分析1.模态分析的定义及其应用模态分析用于确定设计结构或机器部件的振动特性(固有频率和振型)，即结构的固有频率和振型，它们是承受动态载荷结构设计中的重要参数。

同时，也可以作为其它动力学分析问题的起点，例如瞬态动力学分析、谐响应分析和谱分析，其中模态分析也是进行谱分析或模态叠加法谐响应分析或瞬态动力学分析所必需的前期分析过程。

ANSYS的模态分析可以对有预应力的结构进行模态分析和循环对称结构模态分析。

前者有旋转的涡轮叶片等的模态分析，后者则允许在建立一部分循环对称结构的模型来完成对整个结构的模态分析。

ANSYS提供的模态提取方法有:子空间法(subspace)、分块法(block lancets),缩减法(reduced/householder)、动态提取法(power dynamics)、非对称法(unsymmetric),阻尼法(damped), QR阻尼法(QR damped)等，大多数分析都可使用子空间法、分块法、缩减法。

ANSYS的模态分析是线形分析，任何非线性特性，例如塑性、接触单元等，即使被定义了也将被忽略。

2.模态分析操作过程一个典型的模态分析过程主要包括建模、模态求解、扩展模态以及观察结果四个步骤。

(1).建模模态分析的建模过程与其他分析类型的建模过程是类似的，主要包括定义单元类型、单元实常数、材料性质、建立几何模型以及划分有限元网格等基本步骤。

(2).施加载荷和求解包括指定分析类型、指定分析选项、施加约束、设置载荷选项，并进行固有频率的求解等。

指定分析类型，Main Menu- Solution-Analysis Type-New Analysis,选择Modal。

指定分析选项，Main Menu-Solution-Analysis Type-Analysis Options，选择MODOPT(模态提取方法〕，设置模态提取数量MXPAND.定义主自由度，仅缩减法使用。

ANSYS模态分析教程及实例讲解解析ANSYS是一个广泛应用于工程领域的有限元分析软件，可以用于各种结构的模态分析，包括机械结构、建筑结构、航空航天结构等。

模态分析是通过计算结构的固有频率和振动模态，用于评估结构的动力特性和振动响应。

以下是一个ANSYS模态分析的教程及实例讲解解析。

一、教程：ANSYS模态分析步骤步骤1：建立模型首先，需要使用设计软件绘制或导入一个几何模型。

然后，在ANSYS中选择适当的单元类型和材料属性，并创建适当的网格。

确保模型的几何形状和尺寸准确无误。

步骤2：约束条件在进行模态分析之前，需要定义适当的约束条件。

这些条件包括固定支持的边界条件、约束点的约束类型、约束方向等。

约束条件的选择应该与实际情况相符。

步骤3：施加载荷根据实际情况，在模型上施加适当的载荷。

这些载荷可以是静态载荷、动态载荷或谐振载荷，具体取决于所要分析的问题。

步骤4：设置分析类型在ANSYS中，可以选择多种不同的分析类型，包括静态分析、模态分析、动态响应分析等。

在进行模态分析时，需要选择模态分析类型，并设置相应的参数。

步骤5：运行分析设置好分析类型和参数后，可以运行分析。

ANSYS将计算结构的固有频率和振动模态。

运行时间取决于模型的大小和复杂性。

步骤6：结果分析完成分析后，可以查看和分析计算结果。

ANSYS将生成包括固有频率、振动模态形态、振动模态形状等在内的结果信息。

可以使用不同的后处理技术，如模态形态分析、频谱分析等，对结果进行更详细的分析。

二、实例讲解：ANSYS模态分析以下是一个机械结构的ANSYS模态分析的实例讲解：实例：机械结构的模态分析1.建立模型：使用设计软件绘制机械结构模型，并导入ANSYS。

2.约束条件：根据实际情况，将结构的一些部分设置为固定支持的边界条件。

3.施加载荷：根据实际应用，施加恰当的静态载荷。

4.设置分析类型：在ANSYS中选择模态分析类型，并设置相应的参数，如求解方法、迭代次数等。

ANSYS入门——模态分析步骤与实例详解模态分析是ANSYS中的一项重要功能，它用于分析结构的模态特性，如固有频率、模态形态、振型等。

下面将详细介绍ANSYS中模态分析的步骤与实例。

1.准备工作：在进行模态分析前，首先需要完成模型的几何建模、模型的网格划分、边界条件的设定和材料属性的定义等准备工作。

2.设置分析类型：在ANSYS中，可以使用分析类型工具条或命令行指令设置分析类型。

对于模态分析，可以选择"Modal"。

选中“Modal”选项后，会弹出新窗口，用于设置分析的参数。

可以设置计算的模态数目、输出结果的范围、频率的单位等。

3.定义约束条件：在模态分析中，需要定义结构的约束条件，以模拟实际情况。

常见的约束条件有固定支撑、自由边界、对称几何等。

可以使用ANSYS中的约束条件工具条或命令行指令进行定义。

4.定义激励条件：在模态分析中，可以定义激励条件，以模拟结构在特定频率下的振动情况。

常见的激励条件有振动源、压力载荷、重力载荷等。

可以使用ANSYS中的激励条件工具条或命令行指令进行定义。

5.执行分析：完成上述设置后，点击分析工具条中的“运行”按钮，开始执行模态分析。

ANSYS会根据所设定的参数进行计算，并输出相应的结果。

6.结果展示与分析：模态分析完成后，可以查看分析结果并进行进一步的分析。

ANSYS会输出各模态下的固有频率、模态振型、模态质量、模态参与度等信息。

接下来，我们以一个简单的悬臂梁的模态分析为例进行详解。

1.准备工作：在ANSYS中绘制悬臂梁的几何模型，并进行网格划分。

设定材料属性、加载条件和边界条件。

2.设置分析类型：在ANSYS主界面上选择“Workbench”，然后点击“Ana lysis Systems”工具条中的“Modal”选项。

3.定义约束条件：设置悬臂端点的约束条件为固定支撑。

可以使用ANSYS中的“Fixed Support”工具进行设置。

4.定义激励条件：在此示例中，我们只进行自由振动分析，不设置激励条件。

均匀直杆的子空间法模态分析1.模态分析的定义及其应用模态分析用于确定设计结构或机器部件的振动特性(固有频率和振型)，即结构的固有频率和振型，它们是承受动态载荷结构设计中的重要参数。

同时，也可以作为其它动力学分析问题的起点，例如瞬态动力学分析、谐响应分析和谱分析，其中模态分析也是进行谱分析或模态叠加法谐响应分析或瞬态动力学分析所必需的前期分析过程。

ANSYS的模态分析可以对有预应力的结构进行模态分析和循环对称结构模态分析。

前者有旋转的涡轮叶片等的模态分析，后者则允许在建立一部分循环对称结构的模型来完成对整个结构的模态分析。

ANSYS提供的模态提取方法有:子空间法(subspace)、分块法(block lancets),缩减法(reduced/householder)、动态提取法(power dynamics)、非对称法(unsymmetric),阻尼法(damped), QR阻尼法(QR damped)等，大多数分析都可使用子空间法、分块法、缩减法。

ANSYS的模态分析是线形分析，任何非线性特性，例如塑性、接触单元等，即使被定义了也将被忽略。

2.模态分析操作过程一个典型的模态分析过程主要包括建模、模态求解、扩展模态以及观察结果四个步骤。

(1).建模模态分析的建模过程与其他分析类型的建模过程是类似的，主要包括定义单元类型、单元实常数、材料性质、建立几何模型以及划分有限元网格等基本步骤。

(2).施加载荷和求解包括指定分析类型、指定分析选项、施加约束、设置载荷选项，并进行固有频率的求解等。

指定分析类型，Main Menu- Solution-Analysis Type-New Analysis,选择Modal。

指定分析选项，Main Menu-Solution-Analysis Type-Analysis Options，选择MODOPT(模态提取方法〕，设置模态提取数量MXPAND.定义主自由度，仅缩减法使用。

Ansys模态分析详细论述1、有限元概述将求解域分解成若干小域，有限元模型由单元组成，单元之间通过节点连接，并承受载荷，节点自由度是随着连接该点单元类型变化的。

1.1分析前准备（1）研读相关理论基础；（2）参考别人的分析方法和思路；（3）考虑时间和设备，做适当的简化假设，设定条件、材料并决定分析方式；（4）了解力学现象、分析关键位置并预先评估。

1.2 Von Mises 应力Von Mises 应力是非负值，应力表达式可表示为：1.3结果的分析（1）建立疏密不同的三至五种网络，选择适中密度，不能以存在应力集中点处的结果做对比；（2）检验网格，分析结果的合理性，选择安全系数，并且要分析应力集中的真实性与危险性。

（3）接触收敛速度的提高：在不影响结构的前提下，控制或减少接触单元生成数目，并采用线性搜索，与打开自适应开关来提高收敛速度。

2、模态分析中的几个基本概念物体按照某一阶固有频率振动时，物体上各个点偏离平衡位置的位移是满足一定的比例关系的，可以用一个向量表示，这个就称之为模态。

模态这个概念一般是在振动领域所用，可以初步的理解为振动状态，我们都知道每个物体都具有自己的固有频率，在外力的激励作用下，物体会表现出不同的振动特性。

2.1主要模态一阶模态是外力的激励频率与物体固有频率相等的时候出现的，此时物体的振动形态叫做一阶振型或主振型；二阶模态是外力的激励频率是物体固有频率的两倍时候出现，此时的振动外形叫做二阶振型，以依次类推。

一般来讲，外界激励的频率非常复杂，物体在这种复杂的外界激励下的振动反应是各阶振型的复合。

模态是结构的固有振动特性，每一个模态具有特定的固有频率、阻尼比和模态振型。

这些模态参数可以由计算或试验分析取得，这样一个计算或试验分析过程称为模态分析。

有限元中模态分析的本质是求矩阵的特征值问题，所以“阶数”就是指特征值的个数。

将特征值从小到大排列就是阶次。

实际的分析对象是无限维的，所以其模态具有无穷阶。

模态分析方法与步骤一、模态分析包括下列6种方法，使用何种模态提取方法主要取决于模型大小（相对于计算机的计算能力而言）和具体的应用场合。

1.缩减法(reduced)：该方法为一般结构最常用的方法之一。

其原理是在原结构中选取某些重要的节点为自由度，称为主自由度(master degree of freedom)，再用该主自由度来定义结构的质量矩阵及刚度矩阵并求出其频率及振动模态，进而将其结果扩展至全部结构。

在解题过程中该方法速度较快，但其答案较不准确。

主自由度的选择依照所探讨的模态、结构负载的情况而定：a. 主自由度的个数至少为所求频率个数的两倍。

b. 选择主自由度的方向为结构最可能振动的方向。

c. 主自由度节点位于较大质量或转动惯量处及刚性较低位置。

d. 如果弯曲模态为主要探讨模态，则可省略旋转自由度。

e. 主自由度的节点位于施力处或非零位移处。

f. 位移限制为零的位置不能选为主自由度节点，因为这种节点具有高刚性的特性。

可以用M命令来定义主自由度。

此外，也可由ANSYS自动选择自由度。

2. 子空间迭代法(subspace)：通常用于大型结构中，仅探讨前几个振动频率，所得到结果较准确，不需要定义主自由度，但需要较多的硬盘空间及CPU时间。

求取的振动模态数应该小于模型全部自由度的一半。

3. 不对称法(unsymmetrical)：该方法用于质量矩阵或刚度矩阵为非对称时，例如转子系统。

其特征值(eigenvalue)为复数，实数部分为自然频率；虚数部分为系统的稳定度，正值表示不稳定，负值表示稳定。

4. 阻尼法(damped)：该方法用于结构系统具有阻尼现象时，其特征值为复数，虚数部分为自然频率；实数部分为系统的稳定度，正值表示不稳定，负值表示稳定。

5. 分块兰索斯法(block lanczos)：该方法用于大型结构对称的质量及刚度矩阵，和次空间方法相似，但收敛性更快。

6. 快速动力法(power dynamics method)：该方法用于非常大的结构（自由度大于100,000）且仅需最小几个模态。

nastran模态分析1.1 为什么要计算固有频率和模态1）评估结构的动力学特性。

如安装在结构上的旋转设备，为避免其过大的振动，必须看转动部件的频率是否接近结构的任何一阶固有频率。

2）评估载荷的可能放大因子。

3）使用固有频率和正交模态，可以指导后续动态分析（如瞬态分析、响应谱分析、瞬态分析中时间步长t ?的选取等）4）使用固有频率和正交模态，在结构瞬态分析时，可以用模态扩张法 5）指导实验分析，如加速度传感器的布置位置。

6）评估设计1.2 模态分析理论考虑假设其解为代入得到特征方程或其中，2ωλ=1）对N 自由度系统，有N 个固有频率（j ω，j=1,2,…,N ）,特征频率，基本频率或共振频率。

2）与固有频率j ω对应的特征向量称为自然模态或模态形状，模态形状对应于结构扰度图3）当结构振动时，在任意时刻，结构的形状为它的模态的线性组合例子：1.3 自然模态与固有频率性质（1）正交性ω的单位（2）jω单位为rad/s, 也可以表示为Hz (cycles/seconds),二者换算关系为j（3）刚体模态图为一未约束结构，有刚体模态如果结构完全未约束，有刚体模态存在（应力-自由模态）或机构运动，至少有一固有频率为0。

（4）自然模态的倍数依然为自然模态如：代表相同的振动模态（5）模态的标准化1.4 模态能量（1）应变-位移关系（2）应力-应变关系（3）静力-位移关系（4）单元应变能因此，对给定的模态位移模态应变为模态应力为模态力为模态应变能为1.5 特征值解法对于方程MSC/NASTRAN提供三类解法a)跟踪法（Tracking method）b)变换法（Tromsformation method）c)兰索士法（Lamczos method）1.5.1 跟踪法跟踪法解特征值问题，实质是迭代法。

对仅求几个特征值（或固有频率）的问题是一种方便方法。

MSC/NASTRAN中，提供两种迭代解法，即为逆幂法（INV）和移位逆幂法（SINV）前者存在丢根现象；后者采用STRUM系列，避免丢根，改善收敛性。

NX NASTRAN 5.0NX NASTRAN 5.0装配体的模态分析方法UG NX 5.0NX NASTRAN 5.0解析用模型上下两个组件通过4个螺栓连接,底面完全固定;求解此装配体的模态(前10阶).(注:纯粹为了对比)NX NASTRAN 5.0NX NASTRAN 5.0装配体的模态分析方法NX NASTRAN 5.0NX NASTRAN 5.0装配体的模态分析方法装配体的模态分析方法NX NASTRAN 5.02. 设置Structural Output Requests1:输出Displacement, Stress, SPC Force, Contact Result.装配体的模态分析方法NX NASTRAN 5.03.右键点击solution Contact ÆCreate SubcaseNX NASTRAN 5.0装配体的模态分析方法NX NASTRAN 5.0ÆOK装配体的模态分析方法NX NASTRAN 5.0装配体的模态分析方法NX NASTRAN 5.0SOL 101SUBCASE 2STATSUB = 1METHOD = 3追加EIGRL 3 10装配体的模态分析方法装配体的模态分析方法NX NASTRAN 5.0Close .dat file Æ运算ÆPost-ProcessingNX NASTRAN 5.0装配体的模态分析方法装配体的模态分析方法NX NASTRAN 5.0装配体的模态分析方法UG NX 5.0NX NASTRAN 5.0固有频率比较装配体的模态分析方法UG NX 5.0NX NASTRAN 5.0结论不考虑接触的模态结果,振型中有穿透发生.粘合限制了两个组件相互远离的变形.不考虑接触的固有频率最小,设置接触次之,粘合的最大.(与实际情况相符合)进行模态分析的时候,如果模型不是太复杂的情况下,最好设置接触.。

1.1 为什么要计算固有频率和模态1） 评估结构的动力学特性。

如安装在结构上的旋转设备，为避免其过大的振动，必须看转动部件的频率是否接近结构的任何一阶固有频率。

2） 评估载荷的可能放大因子。

3） 使用固有频率和正交模态，可以指导后续动态分析（如瞬态分析、响应谱分析、瞬态分析中时间步长t ∆的选取等）4） 使用固有频率和正交模态，在结构瞬态分析时，可以用模态扩张法 5） 指导实验分析，如加速度传感器的布置位置。

6） 评估设计1.2 模态分析理论考虑假设其解为代入得到特征方程或其中，2ωλ=1） 对N 自由度系统，有N 个固有频率（j ω，j=1,2,…,N ）,特征频率，基本频率或共振频率。

2） 与固有频率j ω对应的特征向量称为自然模态或模态形状，模态形状对应于结构扰度图3） 当结构振动时，在任意时刻，结构的形状为它的模态的线性组合例子：1.3 自然模态与固有频率性质（1）正交性ω的单位（2）jω单位为rad/s, 也可以表示为Hz (cycles/seconds),二者换算关系为j（3）刚体模态图为一未约束结构，有刚体模态如果结构完全未约束，有刚体模态存在（应力-自由模态）或机构运动，至少有一固有频率为0。

（4）自然模态的倍数依然为自然模态如：代表相同的振动模态（5）模态的标准化1.4 模态能量（1）应变-位移关系（2）应力-应变关系（3）静力-位移关系（4）单元应变能因此，对给定的模态位移模态应变为模态应力为模态力为模态应变能为1.5 特征值解法对于方程MSC/NASTRAN提供三类解法a)跟踪法（Tracking method）b)变换法（Tromsformation method）c)兰索士法（Lamczos method）1.5.1 跟踪法跟踪法解特征值问题，实质是迭代法。

对仅求几个特征值（或固有频率）的问题是一种方便方法。

MSC/NASTRAN中，提供两种迭代解法，即为逆幂法（INV）和移位逆幂法（SINV）前者存在丢根现象；后者采用STRUM系列，避免丢根，改善收敛性。

ANSYS模态分析实例和详细过程ANSYS是一款被广泛应用于工程领域的有限元分析软件，可以进行多种不同类型的分析，包括模态分析。

模态分析是通过对结构进行振动分析，计算得到结构的固有频率、振型和阻尼比等参数，对结构的动力响应进行预测和分析。

本文将介绍ANSYS模态分析的实例和详细过程。

一、模态分析实例假设我们有一个简单的悬臂梁结构，长度为L，横截面面积为A，杨氏模量为E，密度为ρ。

我们想要计算该梁结构的固有频率、振型和阻尼比等参数，以评估其动力特性。

二、模态分析过程1.准备工作在进行模态分析之前，我们需要先准备好结构的有限元模型。

假设我们已经完成了悬臂梁结构的几何建模和网格划分，并且已经定义好了材料属性和约束条件。

2.设置分析类型和求解器打开ANSYS软件，并选择“Structural”工作台。

在“Analysis Settings”对话框中，选择“Modal”作为分析类型。

然后，在“Analysis Type”对话框中选择“Modes”作为解决方案类型。

3.定义求解控制参数在“Analysis Settings”对话框中，点击“Solution”选项卡。

在该选项卡中，我们可以定义求解控制参数，例如计算模态频率的数量、频率范围和频率间隔等。

4.添加约束条件在模态分析中，我们需要定义结构的边界条件。

假设我们对悬臂梁的一端施加固定边界条件，使其不能在该位置发生位移。

我们可以在“Model”工作区中选择相应的表面，然后右键点击并选择“Fixed”。

5.添加载荷在模态分析中，我们通常可以不添加外部载荷。

因为模态分析着重于结构的固有特性，而不是外部激励。

6.定义材料属性在模态分析中，我们需要定义材料的弹性性质。

假设我们已经在材料库中定义了结构所使用的材料，并在“Model”工作区中选择了适当的材料。

7.运行分析完成以上设置后，我们可以点击“Run”按钮开始运行分析。

ANSYS将计算结构的固有频率、振型和阻尼比等参数。
