水源热泵安装及常见故障分析

北京华清创展科技有限公司对水源热泵机组故障分析及维修方案一、概况系统采用水源热泵机组作为末端的空调冷热源，机组采用顿汗布什热泵机组，换热方式采用两抽直排方式。

热泵机组的四大组成部分（压缩机、蒸发器、冷凝器、膨胀阀）之一的膨胀阀出现故障，机组不能正常启动。

二、故障现象机组正常操作开机后，蒸发压力一直下降，膨胀阀前段铜管部位结霜。

当蒸发压力降至15Kpa,机组低压报警后保护停机。

三、故障分析根据09年6月9日现场维修检查发现：1．机组启动后电子膨胀阀不动作，导致蒸发压力过低机组保护停机。

2．供电子膨胀阀控制模块的24v电源变压器无输出，分析已经烧毁。

3．从机组其它24V供电部位取电供电子膨胀阀控制模块，模块也无输出电源供给电子膨胀阀，分析此模块也有问题。

4．取24V电源直接供给电子膨胀阀，膨胀阀无动作，仍然打不开。

根据以上现象分析，电子膨胀阀控制模块电源变压器已经烧毁；控制模块可能有问题；膨胀阀动作也不稳定。

由于电子膨胀阀系统配件较多，如设计、制作工艺等原因可能会故障率也较高，工作也不稳定。

四、维修方案建议改变膨胀方式，即拆除原电子膨胀阀系统，改为热力膨胀阀系统，使热泵机组快速的正常运行，维修工期预计8天（备料7天，现场施工15小时）。

五、费用测算名称型号单位数量单价合计铜管Φ45 米 2 45.00 90.00 改管路、连接膨胀阀铜管Φ8 米 1 12.00 12.00 连接电磁阀银焊条纯度60 根10 45.00 450.00膨胀阀HTR85/4 套 1 7200.00 7200.00 包括两个电磁阀、阀座、膨胀阀等感温包T/6 套 1 1600.00 1600.00干燥过滤芯100 个 4 160.00 640.00必须更换氟利昂R22 瓶 2 570.00 1140.00 补充、数量为估算，费用可根据实际补充量计算冷冻油Cpi-320 桶（20L） 1 6500.00 6500.00 厂家报价在8000元左右，是否需要更换根据维修时检测油质另订人工、项 1 1000.00 1000.00交通费税金 5.5% 1024.76总计19656.76公司网址：/维修电话：4006660207。

污水源热泵常见问题1、污水源热泵热源条件？污水源的特点？答：城市污水是工业废水与生活污水的总和，是城市余热型可再生性清洁能源，包括原生污水（指市政干渠污水）与污水处理厂二级出水，其作为热泵冷热源具有如下特点：2、城市污水的体量？（1）城市污水量为城市供水量的85%以上，数量巨大，相关部门预测，2010年我国年污水排放量达720亿m3，若全部将污水热能再生利用，按5℃温降计算，污水源热泵系统可为面积10亿m2以上的建筑供暖，为城市年新建筑面积的3倍。

在市区内既可分散性小规模应用，也可建设大型热泵站，系统机组装机容量单台可在100kW-2000kW之间，甚至更大。

3、城市污水的温度如何？（2）城市污水水温相对较高且随季节变化幅度较小，通常在10℃以内，具有冬暖夏凉的冷热特点，温度全年在10-25℃之间，适合暖通空调冬夏两用，供暖时水温较地下水温高3-5℃，制冷时较空气温度低10-15℃。

4、城市污水的分布如何？（3）我国能源资源分布不均，煤炭等矿产资源有60%分布在华北，水力资源有70%分布在西南，而经济发达、工业和人口化较集中（约占全国人口总数的37%）的南方八省一市的能源却比较缺乏，煤炭量占全国的2%，水力资源仅为10% 。

而城市污水热能分布于各大中城市市区内，与人口及城市工业化程度成正比，将城市污水作为一种新能源，在适当优化能源结构的同时，缓解了能源缺乏及分布的不均匀性问题。

在目前可利用条件下，污水源热泵能为15% 以上的建筑物供暖空调。

5、污水源热泵的能效比？各级污水的性能和特点？（4）城市污水是载热水体，热容量大，相对空气源、土壤源而言，换热设备具有较高的传热系数，热泵系统运行效率高，空气源、土壤源热泵制热系数在3.5以下，而水源热泵可高达4.5甚至以上。

6、污水源热泵的初投资和运行费用？（5）城市污水较空气源、地下水源、土壤源以及其他离建筑物较远的冷热源更具有经济价值，体现在系统的初投资相对较低，即便与常规冷热源系统相比，初投资也低出很多。

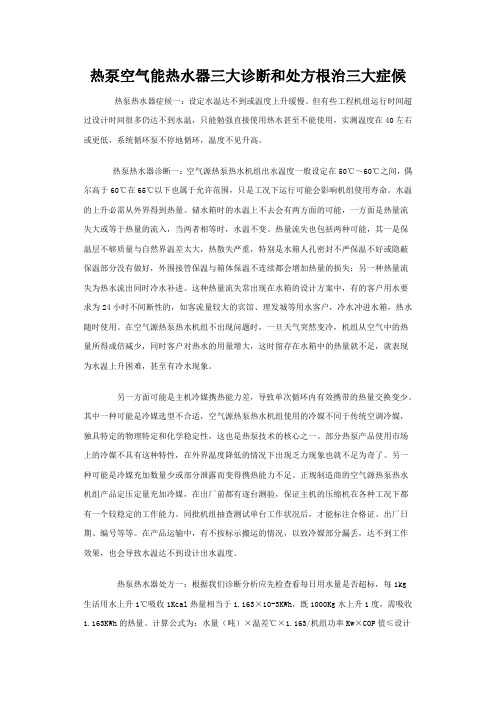

热泵空气能热水器三大诊断和处方根治三大症候热泵热水器症候一：设定水温达不到或温度上升缓慢。

但有些工程机组运行时间超过设计时间很多仍达不到水温，只能勉强直接使用热水甚至不能使用，实测温度在40左右或更低，系统偱环泵不停地偱环，温度不见升高。

热泵热水器诊断一：空气源热泵热水机组出水温度一般设定在50℃～60℃之间，偶尔高于60℃在65℃以下也属于允许范围，只是工况下运行可能会影响机组使用寿命。

水温的上升必需从外界得到热量。

储水箱时的水温上不去会有两方面的可能，一方面是热量流失大或等于热量的流入，当两者相等时，水温不变。

热量流失也包括两种可能，其一是保温层不够质量与自然界温差太大，热散失严重，特别是水箱人孔密封不严保温不好或隐蔽保温部分没有做好，外围接管保温与箱体保温不连续都会增加热量的损失；另一种热量流失为热水流出同时冷水补进。

这种热量流失常出现在水箱的设计方案中，有的客户用水要求为24小时不间断性的，如客流量较大的宾馆、理发城等用水客户，冷水冲进水箱，热水随时使用。

在空气源热泵热水机组不出现问题时，一旦天气突然变冷，机组从空气中的热量所得成倍减少，同时客户对热水的用量增大，这时留存在水箱中的热量就不足，就表现为水温上升困难，甚至有冷水现象。

另一方面可能是主机冷媒携热能力差，导致单次偱环内有效携带的热量交换变少。

其中一种可能是冷媒选型不合适，空气源热泵热水机组使用的冷媒不同于传统空调冷媒，独具特定的物理特定和化学稳定性，这也是热泵技术的核心之一。

部分热泵产品使用市场上的冷媒不具有这种特性，在外界温度降低的情况下出现乏力现象也就不足为奇了。

另一种可能是冷媒充加数量少或部分泄露而变得携热能力不足。

正规制造商的空气源热泵热水机组产品定压定量充加冷媒，在出厂前都有逐台测验，保证主机的压缩机在各种工况下都有一个较稳定的工作能力。

同批机组抽查测试单台工作状况后，才能标注合格证、出厂日期、编号等等。

在产品运输中，有不按标示搬运的情况，以致冷媒部分漏丢，达不到工作效果，也会导致水温达不到设计出水温度。

水源热泵系统几种故障及解决办法
杨丰国;谢峰
【期刊名称】《制冷与空调》
【年(卷),期】2005(005)004
【摘要】在现有工程基础上,总结了水源热泵系统工程中常出现的冻堵、泄漏、水流故障等问题及其解决方法.分析了相序调试、控制系统、污水源和油田回注水等水源热泵的应用问题.
【总页数】3页(P99-101)
【作者】杨丰国;谢峰
【作者单位】烟台爱尔玛新能源空调开发有限公司;烟台市热力公司设计所
【正文语种】中文
【中图分类】TB6
【相关文献】
1.浅析几种污水源热泵系统利用的形式及特点 [J], 杨逢涛;陈君;卢海燕
2.深圳东江水源工程沙湾泵站电气自动化控制柜故障分析及解决办法 [J], 陈小云
3.井水源热泵系统故障检测及解决办法 [J], 曹勇;于丹
4.水源热泵系统运行故障及解决方法探讨 [J], 严心军
5.水源热泵系统常见故障及解决办法 [J], 杨丰国;董艳伟
因版权原因，仅展示原文概要，查看原文内容请购买。

空气源热泵常见故障分析及维修方案
1.故障：制冷效果不佳
分析：制冷效果不佳可能是由于制冷剂不足、阀门传感器故障或者是
空气过滤器堵塞等原因引起的。

维修方案：首先，检查制冷剂的回路，如果发现制冷剂不足，则需要
添加适量的制冷剂。

其次，检查阀门传感器是否损坏，如果是，需更换传
感器。

最后，清洁或更换空气过滤器。

2.故障：热泵不能启动
分析：无法启动热泵可能是由于电源故障、控制面板损坏或者电机故
障等原因造成的。

维修方案：首先，检查电源是否正常，确保热泵能够正常供电。

其次，检查控制面板是否损坏，如果是，需要更换控制面板。

最后，检查电机是
否损坏，如果是，需更换电机。

3.故障：噪音过大
分析：噪音过大可能是由于热泵安装不稳或者是振动引起的。

维修方案：首先，检查热泵的安装是否稳固，确保热泵安装牢固。

其次，检查热泵是否与其他物体接触，如果是，需要进行适当的调整，避免
振动引起的噪音。

4.故障：热泵运行时间过长
分析：热泵运行时间过长可能是由于系统泄漏、传感器损坏或者水路
阻塞等原因引起的。

维修方案：首先，检查系统是否存在泄漏，如果有，需进行修补。

其次，检查传感器是否工作正常，如果不正常，需要更换传感器。

最后，检查水路是否阻塞，如果是，清洗或疏通水路。

维修空气源热泵时，需要注意以下几点：
1.先切断电源，确保安全操作。

3.维修时，需要使用专业的工具和配件，确保维修的质量和安全。

水源热泵维修手册1. 简介水源热泵是一种利用地下水、湖水或河水等水源作为换热源的环保节能设备。

本手册将为您提供水源热泵维修的详细指导。

2. 维修前的准备工作在开始维修之前，确保您已经具备以下工具和材料：- 电工工具包（包括电压测试仪、螺丝刀等）- 维修所需的备件（如压缩机、阀门等）- 个人防护装备（安全帽、手套、护目镜等）3. 常见故障及解决方案3.1 无法启动如果您的水源热泵无法正常启动，请按照以下步骤进行检查和解决：- 检查电源是否连接正常，并确保电源开关已打开。

- 检查控制面板是否显示任何故障代码。

根据故障代码进行相应的处理。

- 检查压缩机和电机是否有异常噪音或异味。

如有异常，请联系专业维修人员进行检修。

3.2 制冷效果差如果您的水源热泵制冷效果较差，您可以尝试以下方法进行排查：- 检查冷凝器和蒸发器是否有污垢或堵塞，及时进行清洗和维护。

- 检查冷媒是否充足。

如需要添加冷媒，请联系专业技术人员进行操作。

- 检查水源是否正常供应。

如有问题，请检查水泵、阀门等设备是否运行正常。

3.3 制热效果差如果您的水源热泵制热效果不佳，可按照以下方法进行排查和处理：- 检查热交换器是否受到污垢或堵塞。

如有问题，请进行清洗或维修。

- 检查水循环系统是否正常运行。

如有问题，请检查水泵、水阀等设备是否工作正常。

- 检查加热器是否损坏，如有需要，请更换加热器。

4. 安全注意事项在进行水源热泵维修时，务必注意以下安全事项：- 在维修前，务必断开电源并确认设备停止运行。

- 使用工具时，应注意安全防护，避免因工具使用不当导致伤害。

- 若遇到无法解决的问题，应及时联系专业的维修人员，并遵循其指示进行操作。

5. 维护保养建议为了保证水源热泵的正常运行和延长其使用寿命，建议您定期进行维护保养工作，包括：- 清洁冷凝器和蒸发器，保持散热效果。

- 检查水源管道是否有漏水或堵塞，确保水源正常供应。

- 定期更换过滤器，防止杂质对设备的影响。

1、特点 (3)2、总则 (3)3、外形尺寸 (4)4、基础图 (5)5、安装要求 (6)6、操作 (9)7、维护与保养 (11)8、附图 (14)一.采用涡旋压缩机的水－水热泵机组:1．1超高能效,能效比比目前市场上最先进的活塞压缩机还高12%。

1．2接近100%的容积效率可带来高的制冷能力。

1．3随着涡旋盘的逐渐磨合，机组性能将逐渐提高。

1．4全自动电脑控制，无须专人管理。

1．5模块化组合,安装方便。

1．6采用四通阀直接切换，减少大量的水路切换成本。

1．7外形美观大方，体积小，适用于别墅、宾馆、饭店、船舶及其他小于3000M2的中小型建筑等。

2．1机组的辨认机组运抵现场后，应确认机组是否符合订货要求及对装箱资料进行对照验证。

2．2机组检查机组还未搬离运输设备时，应进行仔细的检查。

如果机组在运输过程中被损坏，应由押运设备的检查员来检查并提出赔偿要求，并通知美意销售部。

厂方对运输过程中造成的损坏不负任何责任。

未经美意销售部的许可，不得安装损坏的机组。

2．3机组简介MWH型机组是单级压缩、适应安装在室内的机组，每台机组都是完全密封组装的，即装运前由厂方配管、布线，做气密性试验，充灌制冷剂，并经正式的控制操作试验。

MWH020/025/030/035：D E T A I L A4-2"MWH040/050/060：MWH070/080/090：MWH020余热回收MWH020/025/030/035：6底脚螺栓预埋孔； 垫上400X 150X 10的橡胶减震垫； 3、图示100X 100槽为排水沟，对于排水顺畅处可不设；4、本基础为混泥土结构。

A-A安装基础图(仅供参考)MWH040/050/060：MWH 040/050/060安装基础技术要求： 1、未注尺寸公差按G B /T 1804-C ; 2、预埋螺栓为M16; 3、机组安装时应垫上400X 150X 10的橡胶垫,用作减震.S E C T IO N A -AMWH070/080/090：MWH 080安装基础技术要求：1、未注尺寸公差按G B /T 1804-C ;2、预埋螺栓为M16;3、机组安装时应垫上400X 150X 10的橡胶垫,用作减震.S E C T I O N A -A5.1防噪音措施机组应安装在远离噪声敏感区，将隔震垫放在机组支架下面（具体见机组安装）。

地表水源热泵应用中存在的问题及解决措施
问题：
1.水泵的能效不高，对能源的利用效率低，造成能源的浪费。

2.水源热泵系统中常常会有通气现象，导致系统失效。

3.水源热泵的水源水质不稳定，水温过低或过高，影响热泵性能。

4.水源热泵设备的维护成本较高，使用寿命较短。

5.水源热泵在寒冷的冬季环境下容易受到冻结影响，影响使用效果。

解决措施：
1.采用高效节能的水泵，改善设备的能源利用效率，选择能源清洁的
供热方式，如太阳能，地热。

2.对水源热泵的系统进行科学的设计和调试，加强对通气等问题的处理，避免系统失效。

3.采用水储罐等措施，提供稳定的水源水质，加强对水源水温的监控，保证热泵的稳定运行。

4.增加水源热泵设备的维护保养力度，及时进行维护，延长设备的使
用寿命。

5.采用防冻措施，如在水源管路上安装加热器或保温材料，提高管路
的绝热性能，防止冰冻影响使用效果。
