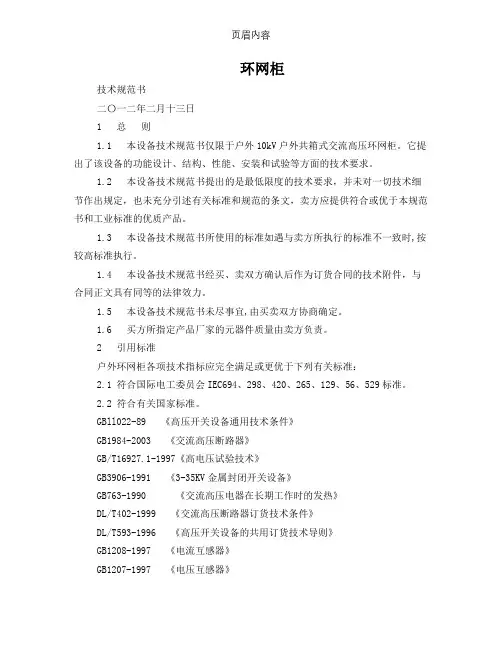

环网柜技术规范．环网柜技术规范书二〇一二年二月十三日总1 则21.1 本设备技术规范书仅限于户外10kV户外共箱式交流高压环网柜。
它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合或优于本规范书和工业标准的优质产品。
1.3 本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时,按较高标准执行。
1.4 本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5 本设备技术规范书未尽事宜,由买卖双方协商确定。
1.6 买方所指定产品厂家的元器件质量由卖方负责。
2 引用标准户外环网柜各项技术指标应完全满足或更优于下列有关标准：2.1 符合国际电工委员会IEC694、298、420、265、129、56、529标准。
2.2 符合有关国家标准。
GBll022-89 《高压开关设备通用技术条件》GB1984-2003 《交流高压断路器》GB/T16927.1-1997《高电压试验技术》GB3906-1991 《3-35KV金属封闭开关设备》GB763-1990 《交流高压电器在长期工作时的发热》3DL/T402-1999 《交流高压断路器订货技术条件》DL/T593-1996 《高压开关设备的共用订货技术导则》GB1208-1997 《电流互感器》GB1207-1997 《电压互感器》GB4208-1993 《外壳防护等级》GB311.1-1997 《高压输变电设备的绝缘配合》GB11033.1-89 《额定电压26/35KV及以下电力电缆附件基本技术要求》GB3804-90 《3-63kV交流高压负荷开关》DL/T403-2000 《12KV～40.5KV高压真空断路器订货技术条件》DL/T404-1997 《户内交流高压开关柜订货技术条件》柜内所配全部设备及连接方式均应满足国标或者电力工业标准。
3、使用条件安装场所：户外海拔高度: 1000米最高温度: 40℃最低温度: -40℃最大日平均温差: 25℃污秽等级: 3级空气相对湿度：日平均相对湿度不大于95％（25℃）月平均相对湿度不大于90％（25℃）防护等级: 外箱体IP334开关箱本体IP67地震裂度：8度2 0.3m/S 水平加速度不大于2 0.15m/S 垂直加速度不大于安装地点倾斜度：＜3°外绝缘防护等级：Ⅳ级4、技术参数4.1负荷开关主要技术参数额定电压12kV630A 额定电流50Hz 额定频率630A 额定开断电流20kA/4Sec 额定短时耐受电流（RMS）50kA 额定峰值耐受电流（峰值）50kA 额定短路关合电流（峰值）630A 闭环开断电流135A 额定电缆充电开断电流31.5A 5％额定有功负载开断电流25kA/2Sec 接地开关短时耐受电流工频绝缘水平) (1分钟42kV 相间及地49kV隔离断口5雷电冲击绝缘水平(峰值)75kV 相间及地85kV 隔离断口操作次数5000次主回路机械操作次数2000次接地回路400次额定有功负载开断电流次数其它5(0.3kg/cm2G) ℃PSI.G 气体压力额定SF6 20＜SF6气体泄露率0.025％/年真空开关主要技术参数4.212kV 额定电压630A 额定电流50Hz 额定频率20kA 额定短路开断电流20kA/4Sec 额定短时耐受电流50kA 额定峰值耐受电流（峰值）50kA 额定短路关合电流（峰值）分钟(1工频绝缘水平)42kV 相间及地49kV 隔离断口雷电冲击绝缘水平峰值()675kV 相间及地85kV 隔离断口操作次数主回路次5000 机械操作次数次2000接地回路2000 次额定有功负载开断电流次数技术要求5、环网柜的技术要求5.1环网柜为户外型，全绝缘、全密封、全屏蔽结构，无需绝缘距离，5.1.1 并且抗重污秽、抗凝露、抗水淹，满足户外全天候运行条件。
年。
结构紧凑、体积小，安装简单，操作维护方便。
使用寿命305.1.2 户外箱体材料全部采用表面喷塑的覆铝锌钢板，厚度不小于5.1.3 1.5mm，具有强的抗腐蚀能力，箱体零件均为板金构件，不得采用焊接工艺，重量轻，美观大方。
5.1.4 箱体具有足够的机械强度，在起吊、运输和安装过程中不变形。
5.1.5 箱体设有足够的通风口和隔热措施，确保在正常环境下运行时，所有电器设备的温升不超过其最高允许值。
5.1.6 箱体的所有门向外开，开启角度大于90°，并设有定位装置。
所有的门均具有密封措施，并装有把手、暗闩，箱门装有外挂锁孔。
5.1.7 箱体顶盖的倾斜度不小于3°，并装设防雨檐。
5.1.8 外箱体高度必须小于1800mm，电缆采用树脂绝缘夹件在箱体底部固定。
7外箱体内部元件及说明采用中文标识，箱体设置有醒目的安全标5.1.9志。
四周有“高压危险”的警示标志。
箱体内各螺丝、螺杆、布线槽、垫片等均采用防锈蚀材料。
箱体5.1.10 基座和所有外露金属件均进行防锈处理，并喷涂耐久防护层。
箱体两侧上下部分，分别装设防尘、防雨百叶窗。
并固定均具有耐久而清晰的铭牌，内部安装的高压间电器组件，5.1.11在明示可见的位置。
铭牌所标示的内容清晰可见，包括以下内容：名称、型号、制造厂名、出厂日期、额定电压、额定电流、重量等。
每回路配并且具备核相功能，1组，5.1.12 每回路进出线装带电显示器短路与接地二合一故障指示器。
面板上装带电指示器、故障指示器、核相孔、分合闸位置指示。
接两路电缆。
T 5.1.13 每回路进出线可5.1.14 环网柜如配置PT柜，PT柜内配2只电压互感器，变比为10/0.1KV，二次侧准确级次为0.5级，采用标准VV接线方式，二次容量为100VA。
柜内配置氧化锌避雷器，避雷器接母线侧，PT 柜内装加热器、保护PT的熔断器、24VDC充电器及优质免维护电池，电池的使用寿命大于5年。
5.1.15 真空开关、负荷开关能够实现手动及电动操作功能，预留配网自动化接口及RTU安装空间。
5.1.16 所有安装与运行操作工作均在箱体正面进行，使安装和运行维护工作十分方便简单。
5.2 环网开关本体的结构特点85.2.1 采用新型环网开关单元，主回路开关采用多回路共箱式结构、所有电气主回路均封装在一个不锈钢箱体内，采用SF6气体绝缘。
5.2.2 具有体积小、结构紧凑、功能强、回路方案多，安装简便，操作方便，免维护的特点。
5.2.3 SF6气箱不锈钢厚度≥3.0mm，气箱体密封性好，年泄露率小于0.025％，可保证20年不加气。
5.2.4 负荷开关和接地开关操作轴分置，“闭合”、“断开”、“接地”三工位操作,并配备联动闭锁装置，充分满足“五防”要求。
如采用电动弹簧操作机构，操作电源为24V直流电源，同时也可实现手动操作。
5.2.5 箱体上应装有SF6气体压力计和充气阀，可随时检查气体压力，并预留低气压报警装置，通过FTU可远传到控制中心。
5.2.6 组合方式灵活，断路器单元，负荷开关单元、无开关直通单元，内部分段单元等可在一个气箱内任意组合。
5.2.7 负荷开关采用SF6气体绝缘和压气式灭弧装置。
5.2.8 断路器为内置于SF6绝缘气体内的真空灭弧断路器。
5.2.9 断路器保护应选用新型数字式保护，能灵敏的检测故障和切除故障线路，具备测量功能，故障记录功能，自诊断功能，重合功能，动作记数和继电器设定功能，应予留有RS-232接口，具有多种I-T 特性曲线供用户根据需要进行保护的整定。
5.3 硅橡胶电缆头5.3.1 电缆头采用优质硅橡胶原料，经高温硫化工艺（HTV）制成,电缆头憎水性能强，具有防老化、防紫外线的能力，性能柔软，具有高抗撕9裂的特性、电气绝缘性能良好。
5.3.2 电缆采用可触摸全密封T型电缆头螺栓逐级紧固连接,电缆无相互交叉现象。
5.4 接地5.4.1 环网柜的箱体设专用铜接地导体，接地导体上需设有与接地网相连的固定连接端子，其数量不少于两个，并有明显的接地标志。
接地端子所用螺栓为直径不得小于M12的镀锌螺栓，在通过短路电流，接地铜排的截面应满足电流密度不大于200A/mm，截面不小于100mm。
225.4.2 环网柜的所有非带电金属裸露部分均可靠接地，门和在正常运行条件下抽出部分的接地保证在打开或隔离位置时，仍可靠接地。
5.4.3 与接地回路相连的部分包括：环网柜外壳，气箱体本体，高压金属屏蔽和电缆接地导体。
6 附属设备技术参数及要求卖方提供的环网柜的零配件和选配件均为国家定点厂家的优质高可靠产品，并符合国家、行业相关技术标准的要求，供货时要向买方提供主要零配件（电缆头、熔管、PT用熔断器、带电指示器、短路接地故障指示器、避雷器、PT、CT、发热管等）的生产厂家、型号、标准、标号、批次等，并严格按照国家及有关行业标准对产品进行检测，提供相应的出厂和试验证明，并保证在20年环网柜内主要零配件的供应。
7 质量保证和试验（监造）7.1 质量保证7.1.1 卖方保证本合同设备及零配件必须是全新的符合国家最新有关标10准及技术规范书要求。
7.1.2 装在环网柜内的元件，应选择具有生产许可证的专业制造厂家的产品，对强制认证的元件应具有认证标志。
7.1.3 卖方应保证制造过程中的所有工艺、材料试验等（包括卖方的外购零部件)均符合国家有关标准。
7.1.4 卖方应遵守本规范书中各条款和工作项目的ISO-9001(2)GB/T19001(2)质量保证体系,该质量保证体系已经过国家认证和正常运转。
7.1.5 产品保质期5年,保修期30年。
7.2 试验卖方应根据规范要求提供环网柜完整的试验报告,包括型式试验、出厂试验、现场交接试验。
型式试验由国家认定的试验站进行。
7.3 监造7.3.1 卖方在生产前将环网柜内部空间结构图、柜内所有元件选用的型号、参数、厂家等资料提交给买方，经确认后方可生产。
7.3.2 买方对设备关键工序实行监造和见证。
卖方必须在总装及出厂试验等工序开始前5天以文字通知买方，买方应在3天内以文字答复卖方是否去见证。
7.3.3 买方有权对环网柜进行厂内及现场检查，卖方应积极配合。
8 供货商应提供的供货范围和技术文件8.1 供货范围8.1.1 环网柜柜体(包括柜内所有元件及附件)，所有进、出线电缆头全11套制作附件。
8.1.2 备品备件及专用工具。
8.2 技术文件8.2.1 卖方在订货前向买方提供一般性资料如:鉴定证书、典型说明书、总装图和主要技术参数。
8.2.2 在合同签订半个月内,卖方向买方提供下列技术文件4份，并附CAD电子文档：（1）总装图:应表示环网柜总的装置情况,包括外形尺寸、各元件的安装位置与总重量、运输尺寸和重量、电缆入口位置。
