微波电路的技术研究与应用一、微波电路的概述微波电路是一种特殊的高频电路，在通信、雷达、无线电等领域中有着广泛的应用。
微波电路的频率范围一般在300MHz到300GHz之间，其特点是具有高速、大容量等优点，因此在现代通信系统中扮演着重要的角色。
二、微波电路的种类1. 微带线微带线是一种常用的微波传输线路，是用于制作微波集成电路的主要元件。
它由一层金属覆盖在介质基板上构成，嵌入在基板的内部，具有低成本、低损耗、小体积等优点。
2. 高频放大器高频放大器是一种用于放大微波信号的电路，它的主要作用是将输入信号放大到所需的输出幅度。
高频放大器的主要性能指标包括放大增益、频带宽度、可靠性等。
3. 微波滤波器微波滤波器是一种用于滤波微波信号的电路，它的主要作用是将输入信号中某个频率范围内的信号滤去或保留，以实现信号的分离或合并。
微波滤波器分为有源滤波器和无源滤波器两种类型。
4. 微波混频器微波混频器是一种用于将不同频率的信号混合产生中频信号的电路，它的主要作用是将输入信号的频率转换到新的频率范围内，以实现多路信号的混合和解调。
三、微波电路的应用1. 通信领域微波电路在通信领域中应用广泛，主要包括无线电通信、卫星通信、移动通信等。
无线电通信中，微波电路主要用于收发机、反射器、放大器等电路中，以实现协议通信和广播。
2. 雷达领域雷达是一种用于探测目标位置和速度的设备，微波电路在雷达领域中具有重要作用。
微波电路主要用于雷达天线、放大器和混频器等电路中，以实现雷达信号的发射、接收和处理。
3. 无线通信领域微波电路在无线通信领域中应用广泛，主要包括无线网络、卫星通信、移动通信等。
微波电路主要用于天线、放大器、滤波器等电路中，以实现无线信号的传输和处理。
四、微波电路的制作工艺微波电路制作工艺相对复杂，要求制作精度高，材料的选择和工艺控制也很关键。
一般来说，微波电路的制作工艺包括以下几个方面：1. 材料选择微波电路材料的选择非常重要，主要包括基板材料、电极材料和封装材料等。
微波滤波器设计培训教程一、引言微波滤波器是微波通信系统、雷达系统、电子对抗系统等领域中不可或缺的组成部分。
随着现代通信技术的快速发展，微波滤波器的设计和应用日益受到重视。
本教程旨在为从事微波滤波器设计的工程师和技术人员提供系统的培训，帮助学员掌握微波滤波器的基本原理、设计方法和实际应用。
二、微波滤波器的基本原理1.滤波器的定义与分类滤波器是一种选频元件，用于从输入信号中选出特定频率范围内的信号，抑制其他频率的信号。
根据滤波特性，滤波器可分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器四种类型。
2.微波滤波器的原理微波滤波器利用微波电路的传输特性，实现对特定频率范围内信号的传输或抑制。
其主要原理包括谐振、耦合和阻抗匹配等。
三、微波滤波器的设计方法1.谐振器设计谐振器是微波滤波器的核心部分，用于实现信号的谐振。
谐振器的设计包括谐振频率、品质因数和耦合系数等参数的确定。
常用的谐振器有微带谐振器、介质谐振器和谐振腔等。
2.耦合系数设计耦合系数是描述谐振器之间相互作用的参数，它决定了滤波器的带宽和带外抑制。
耦合系数的设计包括相邻谐振器间的耦合和级联谐振器间的耦合。
3.阻抗匹配设计阻抗匹配是确保微波滤波器在输入和输出端口与外部电路阻抗匹配的过程。
阻抗匹配设计包括传输线匹配、阻抗变换器设计和反射系数优化等。
四、微波滤波器的实际应用1.微波滤波器的应用领域微波滤波器广泛应用于通信系统、雷达系统、电子对抗系统、导航系统等领域。
其主要功能是实现信号的滤波、放大、混频等。
2.微波滤波器的选型与调试根据实际应用需求，选择合适的微波滤波器类型和参数。
在调试过程中，通过调整谐振器、耦合系数和阻抗匹配等参数，实现对滤波器性能的优化。
五、总结本教程系统地介绍了微波滤波器的设计原理、方法和实际应用。
通过学习本教程，学员可以掌握微波滤波器的设计要点，提高实际工程应用能力。
希望本教程能为我国微波滤波器技术的发展做出贡献。
微波滤波器的设计方法1.谐振器设计选择谐振器类型：根据应用需求和频率范围，选择合适的谐振器类型，如微带谐振器、介质谐振器和谐振腔等。

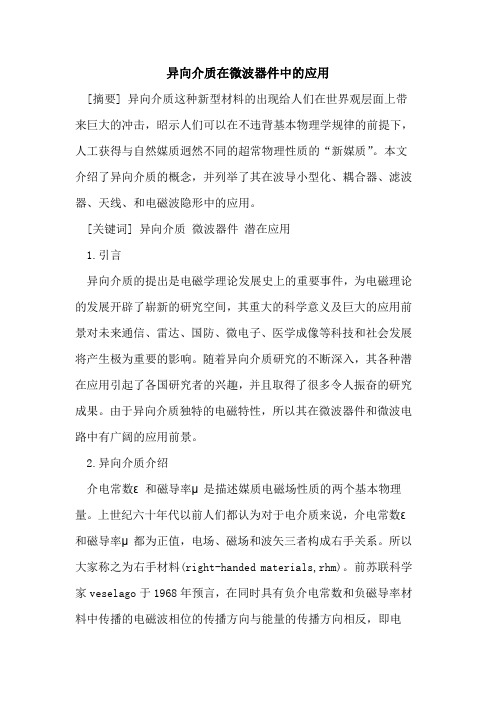

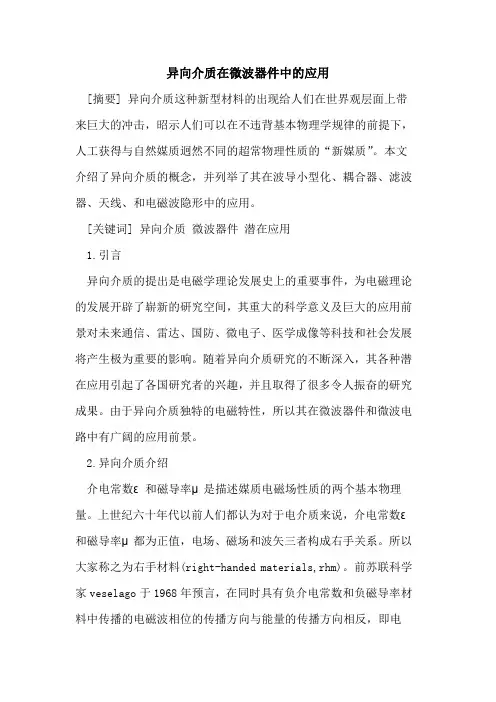

异向介质在微波器件中的应用[摘要] 异向介质这种新型材料的出现给人们在世界观层面上带来巨大的冲击，昭示人们可以在不违背基本物理学规律的前提下，人工获得与自然媒质迥然不同的超常物理性质的“新媒质”。
本文介绍了异向介质的概念，并列举了其在波导小型化、耦合器、滤波器、天线、和电磁波隐形中的应用。
[关键词] 异向介质微波器件潜在应用1.引言异向介质的提出是电磁学理论发展史上的重要事件，为电磁理论的发展开辟了崭新的研究空间，其重大的科学意义及巨大的应用前景对未来通信、雷达、国防、微电子、医学成像等科技和社会发展将产生极为重要的影响。
随着异向介质研究的不断深入，其各种潜在应用引起了各国研究者的兴趣，并且取得了很多令人振奋的研究成果。
由于异向介质独特的电磁特性，所以其在微波器件和微波电路中有广阔的应用前景。
2.异向介质介绍介电常数ε和磁导率μ是描述媒质电磁场性质的两个基本物理量。
上世纪六十年代以前人们都认为对于电介质来说，介电常数ε和磁导率μ都为正值，电场、磁场和波矢三者构成右手关系。
所以大家称之为右手材料(right-handed materials,rhm)。
前苏联科学家veselago于1968年预言，在同时具有负介电常数和负磁导率材料中传播的电磁波相位的传播方向与能量的传播方向相反，即电场、磁场和波矢三者构成左手关系，所以这种材料叫左手材料(left -handed materials,lhm)或异向介质。
电磁波在异向介质材料中表现出了与在右手材料中相反的性质，比如光的负折射、逆多普勒效应、逆斯涅耳定律和逆切连科夫效应等，由于其介电常数和磁导率同时为负，有人也称其为“双负材料”。
3.异向介质的应用由于异向介质的特殊性质，专家预测它将在小型化波导、滤波器、耦合器、高指向性天线、雷达、聚焦微波波束、电磁波隐形、卫星通信等领域有着广阔的应用前景。
随着异向介质材料性能的提高，异向介质材料的应用逐渐成为一个研究热点。
通信电子中的微波器件技术应用随着现代业务和技术的不断发展，人们对通信和电子技术的需求越来越高。
而微波器件技术是通信电子领域中具有重要地位的技术之一，可以帮助人们更好地进行通信和电子设备的制造。
本文将探讨微波器件技术在通信电子领域中的应用。
什么是微波器件技术？首先，让我们了解一下微波器件技术的概念。
微波器件是一种能够处理高频信号的电子元器件，通常在1GHz以上的频率工作。
而微波器件技术则是在设计、制造和应用微波器件的过程中所涉及到的一系列技术和方法。
微波器件技术的应用范围非常广泛，包括通信、雷达、导航、无线电、医疗、安防等领域。
其中，在通信电子领域中，微波器件技术被广泛应用于重要的应用场景，如蜂窝移动通信、卫星通信、微波无线电、雷达等领域。
微波器件技术在蜂窝移动通信中的应用蜂窝移动通信是微波器件技术的一个重要应用场景。
在智能手机和移动网络技术的快速发展下，人们对高速和高质量数据传输的需求不断增加。
而微波器件技术可以帮助实现更快速、更稳定的数据传输。
在蜂窝移动通信系统中，微波器件技术被应用于射频前端，用于产生、放大和处理无线电信号。
例如，射频功率放大器是一种重要的微波器件，它可以将低功率无线电信号放大到足以传输数据的功率级别。
此外，微波器件技术还能用于制造收发器、模拟-数字转换器、低噪声放大器等等。
微波器件技术在卫星通信中的应用卫星通信是一个非常特殊的应用领域，它需要在任何地方、任何时间都能够实现全球通信。
与地面通信相比，卫星通信不受地理位置限制，可以覆盖广阔的区域，因此在需要进行应急响应或者远程控制的业务中非常重要。
微波器件技术在卫星通信中发挥着重要的作用。
例如，微波器件可以用于制造高频低噪声放大器，用于接收和放大卫星信号。
另外，通过应用微波滤波器和多路复用技术，可以将不同频率的信号进行合并和分离，从而减少了系统的噪音和增加了信号的可靠性。
微波器件技术在微波无线电中的应用微波无线电是指一种工作频率在1GHz以上的无线电通信系统。

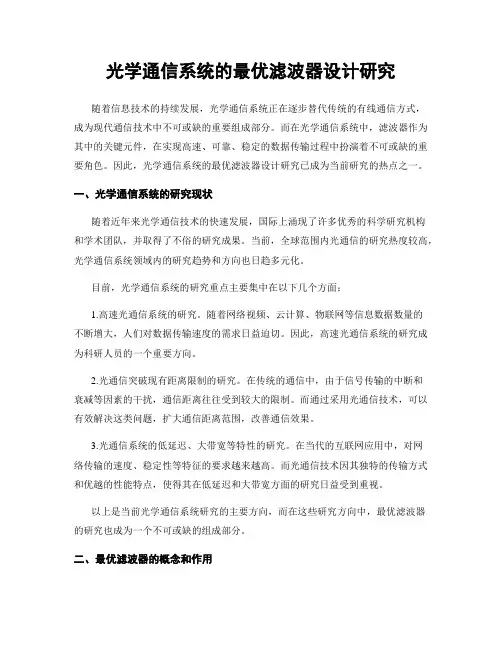

光学通信系统的最优滤波器设计研究随着信息技术的持续发展，光学通信系统正在逐步替代传统的有线通信方式，成为现代通信技术中不可或缺的重要组成部分。
而在光学通信系统中，滤波器作为其中的关键元件，在实现高速、可靠、稳定的数据传输过程中扮演着不可或缺的重要角色。
因此，光学通信系统的最优滤波器设计研究已成为当前研究的热点之一。
一、光学通信系统的研究现状随着近年来光学通信技术的快速发展，国际上涌现了许多优秀的科学研究机构和学术团队，并取得了不俗的研究成果。
当前，全球范围内光通信的研究热度较高，光学通信系统领域内的研究趋势和方向也日趋多元化。
目前，光学通信系统的研究重点主要集中在以下几个方面：1.高速光通信系统的研究。
随着网络视频、云计算、物联网等信息数据数量的不断增大，人们对数据传输速度的需求日益迫切。
因此，高速光通信系统的研究成为科研人员的一个重要方向。
2.光通信突破现有距离限制的研究。
在传统的通信中，由于信号传输的中断和衰减等因素的干扰，通信距离往往受到较大的限制。
而通过采用光通信技术，可以有效解决这类问题，扩大通信距离范围，改善通信效果。
3.光通信系统的低延迟、大带宽等特性的研究。
在当代的互联网应用中，对网络传输的速度、稳定性等特征的要求越来越高。
而光通信技术因其独特的传输方式和优越的性能特点，使得其在低延迟和大带宽方面的研究日益受到重视。
以上是当前光学通信系统研究的主要方向，而在这些研究方向中，最优滤波器的研究也成为一个不可或缺的组成部分。
二、最优滤波器的概念和作用最优滤波器，是指一种可以最大程度地减少通信噪声、提高信号抗干扰能力的滤波器设计。
最优滤波器的研究，是一种集成多学科知识的交叉性研究，涉及到信息论、信号处理、模拟电路设计、计算机算法等多个领域的知识点。
在光学通信系统中，最优滤波器的作用十分重要。
它可以帮助信号经过光通信系统传输时减少噪声干扰，保证数据传输的质量和稳定性。
同时，最优滤波器的研究对于从根本上提高光通信系统的光谱效率、降低通信带宽的要求也具有十分重要的意义。

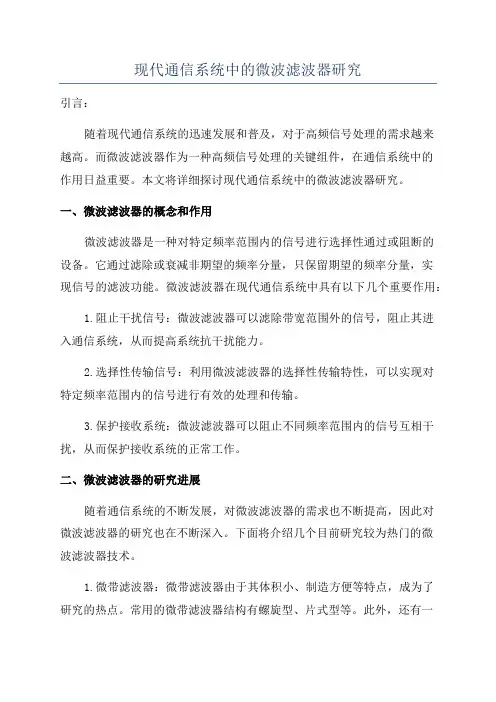

现代通信系统中的微波滤波器研究引言：随着现代通信系统的迅速发展和普及，对于高频信号处理的需求越来越高。
而微波滤波器作为一种高频信号处理的关键组件，在通信系统中的作用日益重要。
本文将详细探讨现代通信系统中的微波滤波器研究。
一、微波滤波器的概念和作用微波滤波器是一种对特定频率范围内的信号进行选择性通过或阻断的设备。
它通过滤除或衰减非期望的频率分量，只保留期望的频率分量，实现信号的滤波功能。
微波滤波器在现代通信系统中具有以下几个重要作用：1.阻止干扰信号：微波滤波器可以滤除带宽范围外的信号，阻止其进入通信系统，从而提高系统抗干扰能力。
2.选择性传输信号：利用微波滤波器的选择性传输特性，可以实现对特定频率范围内的信号进行有效的处理和传输。
3.保护接收系统：微波滤波器可以阻止不同频率范围内的信号互相干扰，从而保护接收系统的正常工作。
二、微波滤波器的研究进展随着通信系统的不断发展，对微波滤波器的需求也不断提高，因此对微波滤波器的研究也在不断深入。
下面将介绍几个目前研究较为热门的微波滤波器技术。
1.微带滤波器：微带滤波器由于其体积小、制造方便等特点，成为了研究的热点。
常用的微带滤波器结构有螺旋型、片式型等。
此外，还有一些新型材料和结构被应用于微带滤波器的设计中，如基于介质常数调谐的微带滤波器、基于共振型单元的微带滤波器等。
2.微波波导滤波器：微波波导滤波器由于其高功率传输、抗干扰性能好等优点，成为研究的热点。
其结构有波导振荡器滤波器、波导管滤波器等。
3.带通滤波器：由于现代通信系统对频率范围内的信号进行选择性传输的需求，带通滤波器得到了广泛的研究。
带通滤波器可以通过调整其中心频率和带宽等参数，实现对特定频率范围内信号的选择性传输。
三、微波滤波器的研究方法和应用微波滤波器的研究方法主要包括理论分析、仿真模拟和实验验证。
理论分析是指基于滤波器的结构和性能参数，通过数学计算和电磁场理论分析等方法，得到滤波器的工作原理和性能特点等信息。
文献综述题目现代通信系统中的微波滤波器研究学生姓名周杨专业班级通信工程学号541007040154院（系）计算机与通信工程学院指导教师(职称)李素萍完成时间2014年4月30日现代通信系统中的微波滤波器研究1 前言随着科技不断进步，无线通信前所未有地融入到生活中，尤其以贴近日常应用的短距离无线数据业务更是迅速发展。
例如GPS、WLAN、WiFi、UWB、Bluetooth等短距离无线通信等广泛应用，极大地推动了滤波器技术的快速发展，也对滤波器的性能提出了更高的要求。
同时，对应多频通信、宽带通信的多通带和宽带滤波器技术成为近年来的研究热点。
微波滤波器是现代微波中继通信、微波卫星通信、电子对抗等系统中必不可少的组成部分。
本文对各类微波滤波器的用途和发展过程作了分析,微波滤波器及多工器在通信系统中占有十分重要的地位，并且也是大量使用的部件。
微波滤波技术广泛应用于卫星通信移动通信雷达系统导航系统电子对抗等，可谓无处不在，无时不有。
微波滤波技术的发展经历了多半个世纪，它可谓品种繁多，性能各异。
按频率响应特性，分低通高通带通带阻；按网络函数可分为最大平坦型、切比雪夫型、线性相位型、椭圆函数型；按加载方式分单终端滤波器形式双终端滤波器形式；按传输能量的形式分电磁波和声波形式；按工作模式分单模双模三模至多模；按频段分集总参数滤波器微波毫米波滤波器光波滤波器。
还有按功率按频带划分等等。
面对现代通信对滤波器性能要求日趋严格，微波滤波技术的发展朝着小体积(表面安装集成)、重量轻、低损耗、高可靠性、高温补性能、高隔离特殊函数(主要是椭圆函数、线性相位)及大功率综合特性滤波器。
目前，各个国家都在利用新型材料和新技术来提高器件的性能和集成度，但是就滤波器的小型化还存在很多问题。
2 通信系统中的微波滤波器2.1 研究背景及意义无线通信是一双无形的大手，它拉近了人与人之间的距离！通信行业一直是最具活力的行业之一。
信息传递方式的进步，改变了人们的工作和生活方式，企业的生产方式，极大地促进了经济与社会的发展。
无线通信的产生，与人们对电磁波的认识和运用密不可分。
早在1901 年，马可尼就利用电磁波实现了横跨大西洋的无线通信[1]。
但在20 世纪初，由于缺少可靠的微波源和其它元件，无线电技术的发展主要局限于高频和甚高频范围。
直到20 世纪40 年代，雷达技术的出现才使微波通信有了飞速发展[2-3]。
1947 年，美国贝尔实验室发明了双极型晶体管，取代了体积大且功耗高的真空管电子器件，引发了通信领域的一场革命。
此后，无线通信的业务范围快速拓展，从军事卫星通信到无线移动通信，从窄带语音通信到宽带综合业务通信，从模拟调制信号通信到数字调制信号通信；应用领域从军用的遥控指挥、探测制导、信息对抗、雷达跟踪，到民用的广播电视系统，全球卫星定位系统（GPS：Globel Positioning System），全球移动通信系统（GSM：Globel System for Mobile Communications）、无线局域网（WLAN：Wireless Local Area Network）等，通信系统越来越先进，通信业务也越来越多样化[4]。
20 世纪90 年代，移动通信产业的繁荣为无线通信的发展注入了新的血液，其应用功能从最初的语音传输向文件传输、图像传输和多媒体传输等方向迈进。
在短短的二十年间，就已经从基于频分多址（FDMA）的第一代移动通信，发展到目前基于宽带码分多址（WCDMA）的第三代移动通信[5]。
无线通信技术的快速发展和人类信息化进程的日益加快，使人们一方面更加注重信息传输的速度与品质，另一方面也不断追求更加方便、快捷和形式多样的信息传递方式，这就给无线通信系统的关键部件——滤波器的发展带来了机遇和挑战[6-7]。
对于无线通信系统而言，滤波器是一种至关重要的射频器件。
滤去镜频干扰、衰减噪声、频分复用以及在高性能的振荡、放大、倍频和混频电路中，无不需要滤波器来实现。
随着无线通信的个人化、宽带化，越来越需要人性化和高性能的终端设备，促使了包括滤波器在内的射频元器件的微型化和可集成化，同时也产生了各种结构和性能的射频滤波器来进一步满足小体积、轻重量的系统要求[8]。
而在结构形式纷繁复杂、设计方法层出不穷的滤波器领域，研究者反而容易无适从，如何筛选和提炼出具有共性的设计方法，具有特别的指导意义。
2.2微波滤波器的发展历史和研究概况2.2.1发展历史早在1910 年，载波电话系统的出现，使得电信领域引发了一场技术革命，开创了电信史的新纪元。
它的发展促成了在特定频带提取和检出信号的新技术的发展，这种技术也逐步演生为后来的滤波器技术。
1915 年，德国科学家K .W .Wagner 提出了闻名于世的“瓦格纳滤波器”设计方法，同时美国科学家G .A .Canbell 发明了后来被称为“图像参数法”的滤波器设计方法。
随着这些创新性突破，O .J .Zobel, R .M .Foster, W .Cauer 和E .L .Norton 等众多知名的科学家开始系统地研究集总元件LC 滤波器设计理论[9]。
1940 年形成了一种精确的滤波器设计方法：第一步确定符合特定要求的传递函数；第二步由传递函数所估计的频率响应来综合出滤波器电路。
该方法高效准确，成为了现在许多滤波器设计方法的基础。
此后，无线通信向甚高频乃至微波频段的拓展，使滤波器由原来的集总元件谐振器扩展到各种分布元件谐振器，例如同轴谐振器、微带谐振器、波导谐振器等。
与此同时，材料科学的进步也极大地刺激了滤波器结构的更新换代[10-11]。
1939 年，P . D .Richtmeyer 首次提出了介电谐振器，它具有尺寸小和Q 值高的优点，之后几十年逐渐成为射频和微波通信中最常见的谐振元件之一。
自60 年代起由于计算机技术、集成工艺和材料工业的发展，滤波器发展上了一个新台阶，并且朝着低功耗、高精度、小体积、多功能、稳定可靠和价廉方向努力，其中小体积、多功能、高精度、稳定可靠成为70 年代以后的主攻方向。
80 年代之后，移动通信的飞速发展，大大增加了滤波器的需求。
尤其，不断涌现的新技术和新材料也刺激了滤波器技术的快速发展，其中包括：高温超导（HTS）、低温共烧陶瓷（LTCC）、微波单片集成电路（MMIC）、微机电系统和显微机械技术[12-14]等。
我国广泛使用滤波器是50 年代后期的事，当时主要用于话路滤波和报路滤波。
经过半个世纪的发展，我国滤波器在研制、生产和应用等方面已纳入国际发展步伐，但由于缺少专门研制机构，集成工艺和材料工业跟不上来，使得我国许多新型滤波器的研制应用与国际发展有一段距离。
2.2.2研究现状1. 滤波器的综合理论不断发展滤波器的网络综合，指的是预先给定滤波器的频率响应特性，选用可能的函数去逼近实现预先给定的频率响应，再采用网络元件去实现的一个过程。
根据采用的逼近函数不同，一般有Butterworth 综合、Chebyshev 综合、椭圆函数综合等经典的滤波器设计方法，以及目前发展出的耦合矩阵综合和优化综合等方法。
在微波滤波器理论的研究和发展过程中，许多专家和学者作出了重大的贡献。
G .L .Matthaei 在专著中对微波滤波器的经典设计方法做了比较全面和系统的介绍；S .B .Cohn 在集总低通原型基础上首次提出了简单实用的直接耦合谐振式滤波器理论；L .Young 在分布低通原型基础上将该理论推广到宽带和低带内纹波情形；R .Levy 综合了前两种方法的优势，给出了简单而准确的原型元件推导公式；S .O .Scanla 建立了线性相位滤波器理论；S .B .Cohn 第一次把计算机优化技术用于微波滤波器的设计；H .J .Orchard 提出了用于微波滤波器综合的迭代分析法；A .E .Atia 和R .J .Cameron 先后提出了用耦合矩阵来综合滤波器的方法；S .Amari 则给出了耦合矩阵的梯度优化以及具有源和负载耦合的滤波器综合的通用迭代技术，这些都可以说是微波滤波器发展史上的重大突破。
70 年代以来，我国的老一代微波专家甘本祓、吴万春、李嗣泓和林为干等，在国外研究的基础上，对微波滤波器的设计理论和方法进行了补充和完善，为我国微波滤波器的研究奠定了良好的基础。
2. 滤波器形式的多样化按所处理的信号分为模拟滤波器和数字滤波器两种。
根据采用器件形式可以分为无源滤波器和有源滤波器。
据滤波器的频率响应，可以分为四种基本类型：低通滤波器（LPF），高通滤波器（HPF），带通滤波器（BPF）和带阻滤波器（BSF）。
但是按照实现形式来分类，滤波器可以分为如下所示的很多种类。
随着无线通信向微波频段和更高的频段扩展，使滤波器由原来的集总元件谐振器扩展到各种分布元件谐振器，例如同轴谐振器、微带谐振器、波导谐振器等。
不同的形式利用于不同的方面，这是滤波器设计发展的重要体现[15]。
2.2.3发展趋势在微波技术突飞猛进的发展过程中，微波滤波器主要的发展趋势可以概括为以下几点[11]：（1）从个别应用到一般应用单个空腔谐振器作为微波滤波器的基本单位，早期曾得到广泛应用。
但是随着信息技术的快速发展，微波系统中电子设备的增多、频谱的拥挤，促使各种复杂结构的滤波器在各类微波通信系统中得到普遍应用。
（2）设计方法由繁到简、从粗略到精确过去人们用场的方法对一些简单的微波滤波器结构进行分析和设计，已感到相当的困难。
而现在却可以成套的应用现代网络综合理论和功能强大的仿真软件来分析和设计结构复杂的滤波器。
（3）型式多样和元件化、标准化由于应用的广泛和设计制造工艺的进展，微波滤波器已从极少的几个产品中发展到数以百计的类型，一些常见的结构已经元件化和标准化。
（4）与其它有源或无源微波元件的结合日益密切现在，微波滤波器已成为微波元件的主角之一，它不仅能完成本身的功能，而且还能替代其它一些微波元件的功能，或者把另外一些微波元件看成微波滤波器结构来设计。
随着半导体工艺的飞速进步及其向更高频率的发展，已使得微波滤波器技术也用于各种半导体器件中，如倍频器、变频器、放大器以及二极管相移器、开关和调制器等，在微波集成电路中它们结合成为一个整体。
（5）各种新材料、新工艺用于微波滤波器的设计和制造微波材料的发展及其在微波滤波器中的应用，例如微波铁氧体、铁电体、等离子体、光子晶体、陶瓷材料、超导体以及低温共烧陶瓷材料，大大提高了滤波器的性能。
（6）向更高的频段发展随着无线通信向更高频谱范围拓展，毫米波和亚毫米波的滤波器技术日趋成熟，而太赫兹、红外、光学等频段的滤波器技术也不断引起学者的研究兴趣。
（7）体积越来越小、集成度越来越高随着移动通信技术的快速发展，对适合移动通信的滤波器的需求也越来越大，但小型化和集成化的要求也越来越高。
