受力分析与动态平衡典型例题

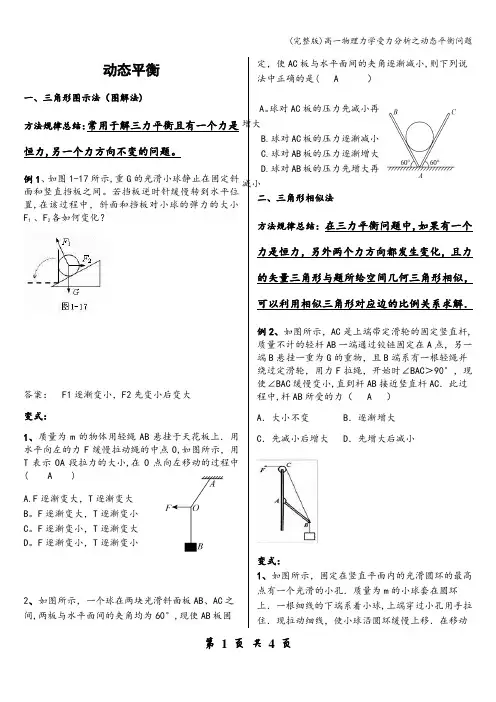

动态平衡一、三角形图示法（图解法)方法规律总结：常用于解三力平衡且有一个力是恒力,另一个力方向不变的问题。

例1、如图1-17所示,重G的光滑小球静止在固定斜面和竖直挡板之间。

若挡板逆时针缓慢转到水平位置,在该过程中，斜面和挡板对小球的弹力的大小F1 、F2各如何变化？答案：F1逐渐变小，F2先变小后变大变式：1、质量为m的物体用轻绳AB悬挂于天花板上．用水平向左的力F缓慢拉动绳的中点O,如图所示，用T表示OA段拉力的大小,在O点向左移动的过程中( A )A.F逐渐变大，T逐渐变大B。

F逐渐变大，T逐渐变小C。

F逐渐变小，T逐渐变大D。

F逐渐变小，T逐渐变小2、如图所示，一个球在两块光滑斜面板AB、AC之间,两板与水平面间的夹角均为60°,现使AB板固定，使AC板与水平面间的夹角逐渐减小,则下列说法中正确的是( A ）A。

球对AC板的压力先减小再增大B.球对AC板的压力逐渐减小C.球对AB板的压力逐渐增大D.球对AB板的压力先增大再减小二、三角形相似法方法规律总结：在三力平衡问题中,如果有一个力是恒力，另外两个力方向都发生变化，且力的矢量三角形与题所给空间几何三角形相似，可以利用相似三角形对应边的比例关系求解．例2、如图所示，AC是上端带定滑轮的固定竖直杆,质量不计的轻杆AB一端通过铰链固定在A点，另一端B悬挂一重为G的重物，且B端系有一根轻绳并绕过定滑轮，用力F拉绳，开始时∠BAC＞90°，现使∠BAC缓慢变小,直到杆AB接近竖直杆AC．此过程中,杆AB所受的力（ A ）A．大小不变 B．逐渐增大C．先减小后增大 D．先增大后减小变式：1、如图所示，固定在竖直平面内的光滑圆环的最高点有一个光滑的小孔．质量为m的小球套在圆环上．一根细线的下端系着小球,上端穿过小孔用手拉住．现拉动细线，使小球沿圆环缓慢上移．在移动过程中手对线的拉力F和轨道对小球的弹力N的大小变化情况是( C ）A。

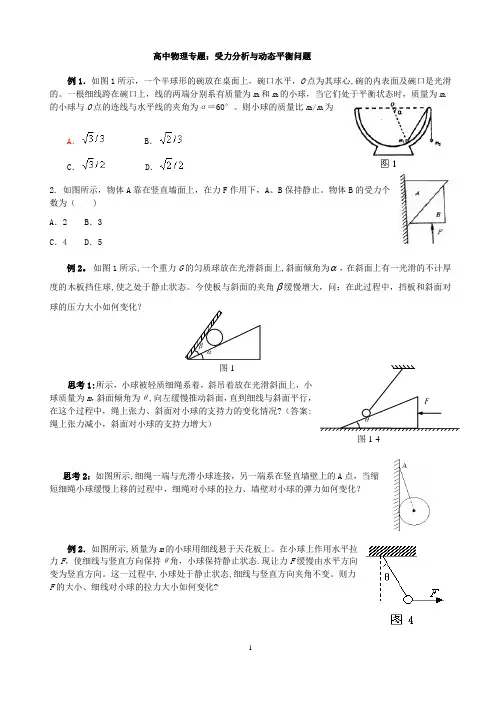

βα图1θ图1-4F高中物理专题：受力分析与动态平衡问题例1．如图1所示，一个半球形的碗放在桌面上，碗口水平，O点为其球心,碗的内表面及碗口是光滑的。

一根细线跨在碗口上，线的两端分别系有质量为m1和m2的小球，当它们处于平衡状态时，质量为m1的小球与O点的连线与水平线的夹角为α＝60°。

则小球的质量比m2/m1为A． B．C． D．2. 如图所示，物体A靠在竖直墙面上，在力F作用下，A、B保持静止。

物体B的受力个数为（ )A．2 B．3C．4 D．5例2。

如图1所示,一个重力G的匀质球放在光滑斜面上,斜面倾角为α，在斜面上有一光滑的不计厚度的木板挡住球,使之处于静止状态。

今使板与斜面的夹角β缓慢增大，问：在此过程中，挡板和斜面对球的压力大小如何变化？思考1:所示，小球被轻质细绳系着，斜吊着放在光滑斜面上，小球质量为m，斜面倾角为θ,向左缓慢推动斜面，直到细线与斜面平行，在这个过程中，绳上张力、斜面对小球的支持力的变化情况?（答案:绳上张力减小，斜面对小球的支持力增大）思考2：如图所示,细绳一端与光滑小球连接，另一端系在竖直墙壁上的A点，当缩短细绳小球缓慢上移的过程中，细绳对小球的拉力、墙壁对小球的弹力如何变化？例2．如图所示,质量为m的小球用细线悬于天花板上。

在小球上作用水平拉力F，使细线与竖直方向保持θ角，小球保持静止状态.现让力F缓慢由水平方向变为竖直方向。

这一过程中,小球处于静止状态,细线与竖直方向夹角不变。

则力F的大小、细线对小球的拉力大小如何变化?例3．轻绳一端系在质量为m的物体A上，另一端系在一个套在粗糙竖直杆MN的圆环上.现用水平力F拉住绳子上一点O，使物体A从图中实线位置缓慢下降到虚线位置，但圆环仍保持在原来位置不动。

则在这一过程中，环对杆的摩擦力F1和环对杆的压力F2的变化情况是A．F1保持不变，F2逐渐增大B．F1逐渐增大，F2保持不变C．F1逐渐减小，F2保持不变D．F1保持不变,F2逐渐减小思考：如图3-4所示,在做“验证力的平行四边形定则”的实验时,用M、N两个测力计通过细线拉橡皮条的结点，使其到达O点，此时α+β= 90°．然后保持M的读数不变，而使α角减小，为保持结点位置不变,可采用的办法是（）.(A)减小N的读数同时减小β角(B）减小N的读数同时增大β角（C)增大N的读数同时增大β角(D)增大N的读数同时减小β角例4．如图4所示，在水平天花板与竖直墙壁间，通过不计质量的柔软绳子和光滑的轻小滑轮悬挂重物G=40N，绳长L=2。

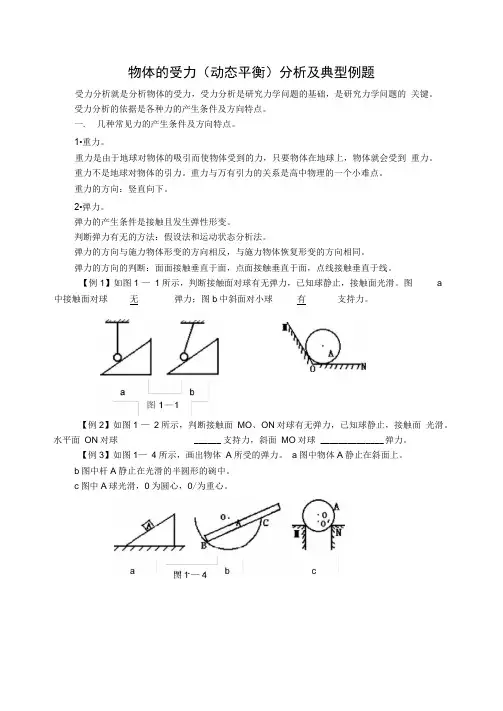

物体的受力（动态平衡）分析及典型例题受力分析就是分析物体的受力，受力分析是研究力学问题的基础，是研究力学问题的关键。

受力分析的依据是各种力的产生条件及方向特点。

一. 几种常见力的产生条件及方向特点。

1•重力。

重力是由于地球对物体的吸引而使物体受到的力，只要物体在地球上，物体就会受到重力。

重力不是地球对物体的引力。

重力与万有引力的关系是高中物理的一个小难点。

重力的方向：竖直向下。

2•弹力。

弹力的产生条件是接触且发生弹性形变。

判断弹力有无的方法：假设法和运动状态分析法。

弹力的方向与施力物体形变的方向相反，与施力物体恢复形变的方向相同。

弹力的方向的判断：面面接触垂直于面，点面接触垂直于面，点线接触垂直于线。

【例1】如图1 —1所示，判断接触面对球有无弹力，已知球静止，接触面光滑。

图a中接触面对球无弹力；图b中斜面对小球有支持力。

【例2】如图1 —2所示，判断接触面MO、ON对球有无弹力，已知球静止，接触面光滑。

水平面ON对球______ 支持力，斜面MO对球______________ 弹力。

【例3】如图1—4所示，画出物体A所受的弹力。

a图中物体A静止在斜面上。

b图中杆A静止在光滑的半圆形的碗中。

c图中A球光滑，0为圆心，0/为重心。

图1 —4【例4】如图1— 6所示，小车上固定着一根弯成 a 角的曲杆，杆的另一端固定一个质 量为m 的球，试分析下列情况下杆对球的弹力的大小和方向：（1）小车静止；（2）小车以加速度a 水平向右加速运动；（3）小车以加速度a 水平向左加速运动；（4）加速度满足什么条件时，杆对小球的弹力沿着杆的方向。

图1—63•摩擦力。

摩擦力的产生条件为：（1 ）两物体相互接触，且接触面粗糙； （2）接触面间有挤压;（3）有相对运动或相对运动趋势。

摩擦力的方向为与接触面相切，与相对运动方向或相对运动趋势方向相反。

判断摩擦力有无和方向的方法：假设法、运动状态分析法、牛顿第三定律分析法。

知识点三：共点力平衡（动态平衡、矢量三角形法）1．(单选)如图所示，一小球在斜面上处于静止状态，不考虑一切摩擦，如果把竖直挡板由竖直位置缓慢绕O点转至水平位置，则此过程中球对挡板的压力F1和球对斜面的压力F2的变化情况是()．答案B A．F1先增大后减小，F2一直减小B．F1先减小后增大，F2一直减小C．F1和F2都一直减小D．F1和F2都一直增大2、（单选）(天津卷，5)如图所示，小球用细绳系住，绳的另一端固定于O点．现用水平力F缓慢推动斜面体，小球在斜面上无摩擦地滑动，细绳始终处于直线状态，当小球升到接近斜面顶端时细绳接近水平，此过程中斜面对小球的支持力F N以及绳对小球的拉力F T的变化情况是()．答案DA．F N保持不变，F T不断增大B．F N不断增大，F T不断减小C．F N保持不变，F T先增大后减小D．F N不断增大，F T先减小后增大3．（单选）如图所示，一光滑小球静止放置在光滑半球面的底端，用竖直放置的光滑挡板水平向右缓慢地推动小球，则在小球运动的过程中(该过程小球未脱离球面)，木板对小球的推力F1、半球面对小球的支持力F2的变化情况正确的是()．答案BA．F1增大，F2减小B．F1增大，F2增大C．F1减小，F2减小D．F1减小，F2增大4、（单选）如图所示，一物块受一恒力F作用，现要使该物块沿直线AB运动，应该再加上另一个力的作用，则加上去的这个力的最小值为()．答案BA．F cos θB．F sin θC．F tan θD．F cot θ5．(单选)如图所示，一倾角为30°的光滑斜面固定在地面上，一质量为m的小木块在水平力F的作用下静止在斜面上．若只改变F的方向不改变F的大小，仍使木块静止，则此时力F与水平面的夹角为()．答案AA．60°B．45°C．30°D．15°6．（多选）一铁架台放于水平地面上，其上有一轻质细线悬挂一小球，开始时细线竖直，现将水平力F作用于小球上，使其缓慢地由实线位置运动到虚线位置，铁架台始终保持静止，则在这一过程中()．答案：ADA．细线拉力逐渐增大B．铁架台对地面的压力逐渐增大C．铁架台对地面的压力逐渐减小D．铁架台所受地面的摩擦力逐渐增大7、（多选）(苏州调研)如图所示，质量均为m的小球A、B用两根不可伸长的轻绳连接后悬挂于O点，在外力F的作用下，小球A、B处于静止状态．若要使两小球处于静止状态且悬线OA与竖直方向的夹角θ保持30°不变，则外力F的大小()．答案BCDA．可能为33mg B．可能为52mgC．可能为2mg D．可能为mg8、（单选）如图所示，轻绳的一端系在质量为m的物体上，另一端系在一个轻质圆环上，圆环套在粗糙水平杆MN上．现用水平力F拉绳上一点，使物体处于图中实线位置，然后改变F的大小使其缓慢下降到图中虚线位置，圆环仍在原来的位置不动．在这一过程中，水平拉力F、环与杆的摩擦力F摩和环对杆的压力F N的变化情况是()．答案DA．F逐渐增大，F摩保持不变，F N逐渐增大B．F逐渐增大，F摩逐渐增大，F N保持不变C．F逐渐减小，F摩逐渐增大，F N逐渐减小D．F逐渐减小，F摩逐渐减小，F N保持不变9．（单选）如图所示，在拉力F作用下，小球A沿光滑的斜面缓慢地向上移动，在此过程中，小球受到的拉力F和支持力F N的大小变化是()．A．F增大，F N减小答案AB．F和F N均减小C．F和F N均增大D．F减小，F N不变10．(单选)半圆柱体P放在粗糙的水平地面上，其右端有固定放置的竖直挡板MN.在P和MN之间放有一个光滑均匀的小圆柱体Q，整个装置处于静止状态．如图所示是这个装置的纵截面图．若用外力使MN保持竖直，缓慢地向右移动，在Q落到地面以前，发现P始终保持静止．在此过程中，下列说法中正确的是()．答案BA．MN对Q的弹力逐渐减小B．地面对P的摩擦力逐渐增大C．P、Q间的弹力先减小后增大D．Q所受的合力逐渐增大11．(多选)如图所示，在斜面上放两个光滑球A和B，两球的质量均为m，它们的半径分别是R和r，球A 左侧有一垂直于斜面的挡板P，两球沿斜面排列并处于静止状态，下列说法正确的是()．答案BC A．斜面倾角θ一定，R>r时，R越大，r越小，则B对斜面的压力越小B．斜面倾角θ一定，R＝r时，两球之间的弹力最小C．斜面倾角θ一定时，无论半径如何，A对挡板的压力一定D．半径一定时，随着斜面倾角θ逐渐增大，A受到挡板的作用力先增大后减小12．(单选)如图所示，用OA、OB两根轻绳将物体悬于两竖直墙之间，开始时OB绳水平．现保持O点位置不变，改变OB绳长使绳端由B点缓慢上移至B′点，此时绳OB′与绳OA之间的夹角θ<90°.设此过程中绳OA、OB的拉力分别为F OA、F OB，下列说法正确的是()．答案BA．F OA逐渐增大B．F OA逐渐减小C．F OB逐渐增大D．F OB逐渐减小13、（多选）如图，不可伸长的轻绳跨过动滑轮，其两端分别系在固定支架上的A、B两点，支架的左边竖直，右边倾斜．滑轮下挂一物块，物块处于平衡状态，下列说法正确的是()．答案BCA．若左端绳子下移到A1点，重新平衡后绳子上的拉力将变大B．若左端绳子下移到A1点，重新平衡后绳子上的拉力将不变C．若右端绳子下移到B1点，重新平衡后绳子上的拉力将变大D．若右端绳子下移到B1点，重新平衡后绳子上的拉力将不变14、（单选）如图所示，一小球放置在木板与竖直墙面之间．设墙面对球的压力大小为F N1，球对木板的压力大小为F N2.以木板与墙连接点所形成的水平直线为轴，将木板从图示位置开始缓慢地转到水平位置．不计摩擦，在此过程中()．答案BA．F N1始终减小，F N2始终增大B．F N1始终减小，F N2始终减小C．F N1先增大后减小，F N2始终减小D．F N1先增大后减小，F N2先减小后增大15．(单选)作用于O点的三力平衡，设其中一个力大小为F1，沿y轴正方向，力F2大小未知，与x轴负方向夹角为θ，如图所示．下列关于第三个力F3的判断中正确的是()．A．力F3只能在第四象限答案CB．力F3与F2夹角越小，则F2和F3的合力越小C．F3的最小值为F1cos θD．力F3可能在第一象限的任意区域16．(多选)一个光滑的圆球搁在光滑的斜面和竖直的挡板之间，如图21所示．斜面和挡板对圆球的弹力随斜面倾角α变化而变化，故()．答案ACA．斜面弹力F N1的变化范围是(mg，＋∞)B．斜面弹力F N1的变化范围是(0，＋∞)C．挡板的弹力F N2的变化范围是(0，＋∞) D．挡板的弹力F N2的变化范围是(mg，＋∞)。
