第二章 常用铸造合金及其熔炼
- 格式:ppt
- 大小:1.75 MB
- 文档页数:85

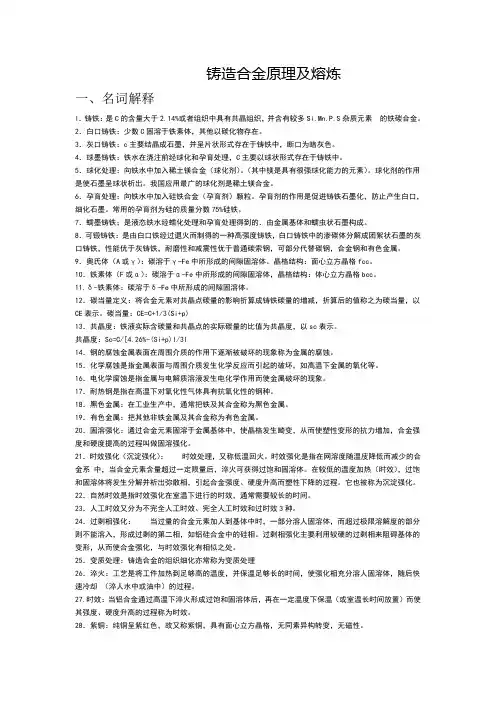

铸造合金原理及熔炼一、名词解释l.铸铁:是C的含量大于2.14%或者组织中具有共晶组织,并含有较多Si.Mn.P.S杂质元素的铁碳合金。
2.白口铸铁:少数C固溶于铁素体,其他以碳化物存在。
3.灰口铸铁:c主要结晶成石墨,并呈片状形式存在于铸铁中,断口为暗灰色。
4.球墨铸铁:铁水在浇注前经球化和孕育处理,C主要以球状形式存在于铸铁中。
5.球化处理:向铁水中加入稀土镁合金(球化剂)。
(其中镁是具有很强球化能力的元素)。
球化剂的作用是使石墨呈球状析出。
我国应用最广的球化剂是稀土镁合金。
6.孕育处理:向铁水中加入硅铁合金(孕育剂)颗粒。
孕育剂的作用是促进铸铁石墨化,防止产生白口,细化石墨。
常用的孕育剂为硅的质量分数75%硅铁。
7.蠕墨铸铁;是液态铁水经蠕化处理和孕育处理得到的.由金属基体和蠕虫状石墨构成。
8.可锻铸铁:是由白口铁经过退火而制得的一种高强度铸铁,白口铸铁中的渗碳体分解成团絮状石墨的灰口铸铁,性能优于灰铸铁,耐磨性和减震性优于普通碳索钢,可部分代替碳钢,合金钢和有色金属。
9.奥氏体(A或γ):碳溶于γ-Fe中所形成的间隙固溶体。
晶格结构:面心立方晶格fcc。
10.铁素体(F或α):碳溶于α-Fe中所形成的间隙固溶体,晶格结构:体心立方晶格bcc。
11.δ-铁素体:碳溶于δ-Fe中所形成的间隙固溶体。
12.碳当量定义:将合金元素对共晶点碳量的影响折算成铸铁碳量的增减,折算后的值称之为碳当量,以CE表示。
碳当量:CE=C+1/3(Si+p) 13.共晶度:铁液实际含碳量和共晶点的实际碳量的比值为共晶度,以sc表示。
共晶度:Sc=C/[4.26%-(Si+p)l/3l 14.钢的腐蚀金属表面在周围介质的作用下逐渐被破坏的现象称为金属的腐蚀。
15.化学腐蚀是指金属表面与周围介质发生化学反应而引起的破坏,如高温下金属的氧化等。
16.电化学腐蚀是指金属与电解质溶液发生电化学作用而使金属破坏的现象。
17.耐热钢是指在高温下对氧化性气体具有抗氧化性的钢种。

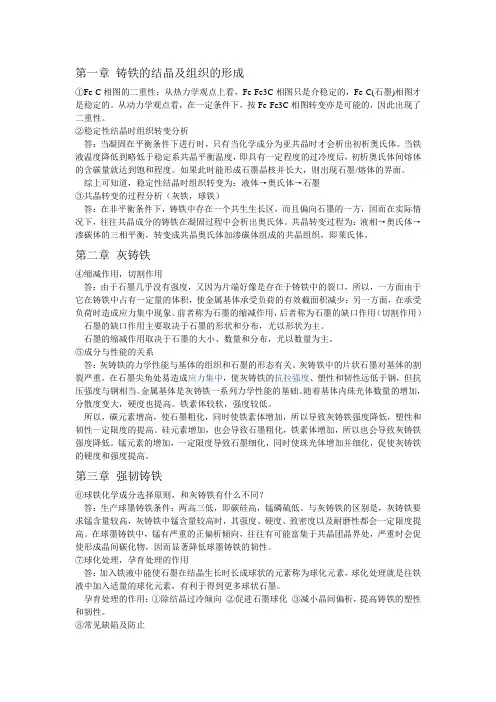

第一章铸铁的结晶及组织的形成①Fe-C相图的二重性:从热力学观点上看,Fe-Fe3C相图只是介稳定的,Fe-C(石墨)相图才是稳定的。
从动力学观点看,在一定条件下,按Fe-Fe3C相图转变亦是可能的,因此出现了二重性。
②稳定性结晶时组织转变分析答:当凝固在平衡条件下进行时,只有当化学成分为亚共晶时才会析出初析奥氏体。
当铁液温度降低到略低于稳定系共晶平衡温度,即具有一定程度的过冷度后,初析奥氏体间熔体的含碳量就达到饱和程度。
如果此时能形成石墨晶核并长大,则出现石墨/熔体的界面。
综上可知道,稳定性结晶时组织转变为:液体→奥氏体→石墨③共晶转变的过程分析(灰铁,球铁)答:在非平衡条件下,铸铁中存在一个共生生长区,而且偏向石墨的一方,因而在实际情况下,往往共晶成分的铸铁在凝固过程中会析出奥氏体。
共晶转变过程为:液相→奥氏体→渗碳体的三相平衡,转变成共晶奥氏体加渗碳体组成的共晶组织,即莱氏体。
第二章灰铸铁④缩减作用,切割作用答:由于石墨几乎没有强度,又因为片端好像是存在于铸铁中的裂口,所以,一方面由于它在铸铁中占有一定量的体积,使金属基体承受负荷的有效截面积减少:另一方面,在承受负荷时造成应力集中现象。
前者称为石墨的缩减作用,后者称为石墨的缺口作用(切割作用)石墨的缺口作用主要取决于石墨的形状和分布,尤以形状为主。
石墨的缩减作用取决于石墨的大小、数量和分布,尤以数量为主。
⑤成分与性能的关系答:灰铸铁的力学性能与基体的组织和石墨的形态有关。
灰铸铁中的片状石墨对基体的割裂严重,在石墨尖角处易造成应力集中,使灰铸铁的抗拉强度、塑性和韧性远低于钢,但抗压强度与钢相当。
金属基体是灰铸铁一系列力学性能的基础。
随着基体内珠光体数量的增加,分散度变大,硬度也提高。
铁素体较软,强度较低。
所以,碳元素增高,使石墨粗化,同时使铁素体增加,所以导致灰铸铁强度降低,塑性和韧性一定限度的提高。
硅元素增加,也会导致石墨粗化,铁素体增加,所以也会导致灰铸铁强度降低。
合金及其熔炼课本要点总结合金及其熔炼课本要点总结名词解释碳当量:根据各元素对共晶点实际碳量的影响,将这些元素的量折算成碳量增减,谓之碳当量。
共晶度:铸铁偏离共晶点的程度还可用铸铁的实际含碳量和共晶点的实际含碳量的比值来表示,这个比值称为共晶度。
缩减作用:石墨本身没有强度,在铸铁中占有一定量的体积,使金属基体承受负荷的有效面积减少,因而使铸铁的力学性能降低。
缺口作用:由于石墨在铸铁中的存在,在承受负荷时造成应力集中现象,使力学性能降低。
一次结晶:铸铁从液态转变成固态的过程称为一次结晶。
包括共析和共晶凝固两阶段。
二次结晶:铸铁的固态相变称为二次结晶。
包括:奥氏体中碳的脱溶、铸铁的共析转变和过冷奥氏体的中温及低温转变。
二重性:从热力学观点上看,Fe-Fe3相图只是介稳定的,Fe-C相图才是稳定的。
但从动力学观点看,在一定条件下按Fe-Fe3C相图转变也是可能的。
由此显出二重性。
过冷度:金属液的实际开始凝固温度与理论凝固温度的差值。
球化率:在铸铁微观组织的有代表性的视场中,在单位面积上,球状石墨数目与全部石墨数目的比值(以百分数表示)蠕化率(VG):在具有代表性的显微视场内,蠕虫状石墨数与全部石墨数的百分比。
但其本身不能精确地反映石墨形状。
球化处理:在铁液中加入球化元素,使石墨在结晶生长时长成球状的处理过程。
球化衰退:球化处理后的铁液在停留一段时间后,球化处理效果会下降甚至是消失的现象。
抗磨铸铁:用于抵抗磨料磨损的铸铁。
磨料磨损:由硬颗粒或突出物作用使材料迁移导致的磨损。
相对耐磨性:标准试样的磨损量/试验试样的磨损量。
值越高说明试验试样磨损量越小,即耐磨性越好。
耐热铸铁:指在高温条件下具有一定的抗氧化和抗生长性能,并能承受一定载荷的铸铁。
焦铁比:加入冲天炉内的焦炭量与金属炉料量的比值。
炉料的遗传性:更换炉料后,虽然铁液的化学成分不变,但铸铁的组织都会发生变化,炉料与铸件组织之间的关系。
孕育处理:铁液浇注以前,在一定条件下(如一定的过热温度、一定的化学成分、合适的加入方法等),向铁液中加入一定量的物质(孕育剂)以改变铁液的凝固过程,改善铸态组织,从而达到提高性能的目的的处理方法。

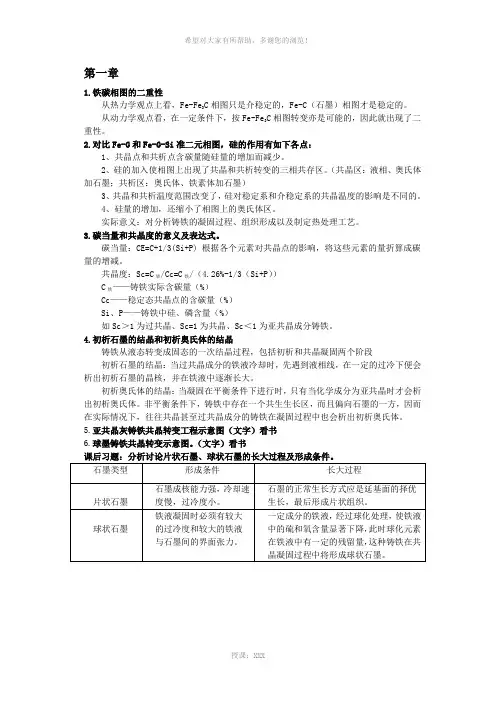

第一章1.铁碳相图的二重性从热力学观点上看,Fe-Fe3C相图只是介稳定的,Fe-C(石墨)相图才是稳定的。
从动力学观点看,在一定条件下,按Fe-Fe3C相图转变亦是可能的,因此就出现了二重性。
2.对比Fe-G和Fe-G-Si准二元相图,硅的作用有如下各点:1、共晶点和共析点含碳量随硅量的增加而减少。
2、硅的加入使相图上出现了共晶和共析转变的三相共存区。
(共晶区:液相、奥氏体加石墨;共析区:奥氏体、铁素体加石墨)3、共晶和共析温度范围改变了,硅对稳定系和介稳定系的共晶温度的影响是不同的。
4、硅量的增加,还缩小了相图上的奥氏体区。
实际意义:对分析铸铁的凝固过程、组织形成以及制定热处理工艺。
3.碳当量和共晶度的意义及表达式。
碳当量:CE=C+1/3(Si+P) 根据各个元素对共晶点的影响,将这些元素的量折算成碳量的增减。
共晶度:Sc=C铁/Cc=C铁/(4.26%-1/3(Si+P))C铁——铸铁实际含碳量(%)Cc——稳定态共晶点的含碳量(%)Si、P——铸铁中硅、磷含量(%)如Sc>1为过共晶、Sc=1为共晶、Sc<1为亚共晶成分铸铁。
4.初析石墨的结晶和初析奥氏体的结晶铸铁从液态转变成固态的一次结晶过程,包括初析和共晶凝固两个阶段初析石墨的结晶:当过共晶成分的铁液冷却时,先遇到液相线,在一定的过冷下便会析出初析石墨的晶核,并在铁液中逐渐长大。
初析奥氏体的结晶:当凝固在平衡条件下进行时,只有当化学成分为亚共晶时才会析出初析奥氏体。
非平衡条件下,铸铁中存在一个共生生长区,而且偏向石墨的一方,因而在实际情况下,往往共晶甚至过共晶成分的铸铁在凝固过程中也会析出初析奥氏体。
5.亚共晶灰铸铁共晶转变工程示意图(文字)看书6.球墨铸铁共晶转变示意图。
(文字)看书课后习题:分析讨论片状石墨、球状石墨的长大过程及形成条件。
第二章灰铸铁的金相组织特点:由金属基体和片状石墨组成,还有少量的非金属夹杂物。
灰铸铁的性能特点:1、强度性能较差(石墨的缩减作用、缺口作用)2、硬度的特点(布氏硬度和抗拉强度比值不恒定)3、较低的缺口敏感性4、良好的减震性5、良好的摩擦性缩减作用:由于石墨在铸铁中占有一定量的体积,使金属基体承受负荷的有效截面积减少。
