铸造合金及其熔炼 第九章 电弧炉炼钢

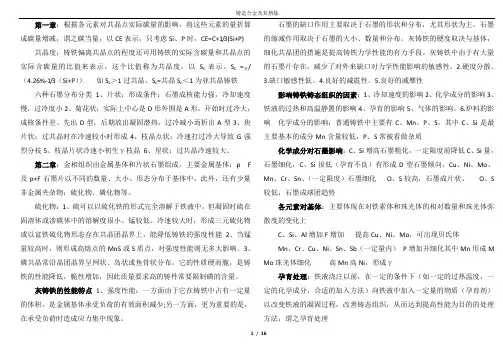

第一章：根据各元素对共晶点实际碳量的影响，将这些元素的量折算成碳量增减，谓之碳当量，以CE表示，只考虑Si、P时，CE=C+1/3(Si+P) 共晶度：铸铁偏离共晶点的程度还可用铸铁的实际含碳量和共晶点的实际含碳量的比值来表示，这个比值称为共晶度，以S c表示。

S c=铁/（4.26%-1/3（Si+P））如S c＞1过共晶、S c=共晶S c＜1为亚共晶铸铁六种石墨分布分类1、片状：形成条件：石墨成核能力强，冷却速度慢，过冷度小2、菊花状：实际上中心是D形外围是A形，开始时过冷大，成核条件差、先出D型，后期放出凝固潜热，过冷减小而析出A型3、块片状：过共晶时在冷速较小时形成4、枝晶点状：冷速打过冷大导致G强烈分枝5、枝晶片状冷速小初生γ枝晶6、星状：过共晶冷速较大。

第二章：金相组织由金属基体和片状石墨组成。

主要金属基体：p F 及p+F石墨片以不同的数量、大小、形态分布于基体中。

此外，还有少量非金属夹杂物：硫化物、磷化物等。

硫化物：1、硫可以以硫化铁的形式完全溶解于铁液中，但凝固时硫在固溶体或渗碳体中的溶解度很小。

锰较低、冷速较大时，形成三元硫化物或以富铁硫化物形态存在共晶团晶界上，能降低铸铁的强度性能2、当锰量较高时，则形成高熔点的MnS或S质点，对强度性能则无多大影响。

3、磷共晶常沿晶团晶界呈网状、岛状或鱼骨状分布。

它的性质硬而脆，是铸铁的性能降低，脆性增加，因此质量要求高的铸件常要限制磷的含量。

灰铸铁的性能特点1、强度性能：一方面由于它在铸铁中占有一定量的体积，是金属基体承受负荷的有效面积减少;另一方面，更为重要的是，在承受负荷时造成应力集中现象。

石墨的缺口作用主要取决于石墨的形状和分布，尤其形状为主，石墨的缩减作用取决于石墨的大小、数量和分布。

灰铸铁的硬度取决与基体，细化共晶团的措施是提高铸铁力学性能的有力手段。

灰铸铁中由于有大量的石墨片存在，减少了对外来缺口对力学性能影响的敏感性。

2.硬度分散。

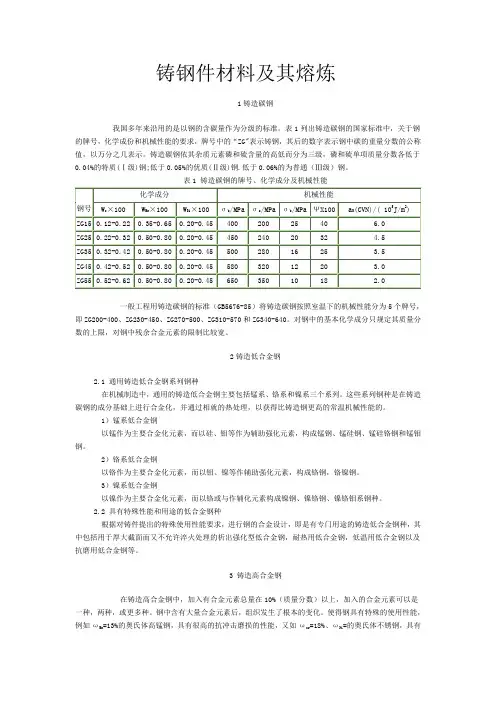

铸钢件材料及其熔炼1铸造碳钢我国多年来沿用的是以钢的含碳量作为分级的标准。

表1列出铸造碳钢的国家标准中，关于钢的牌号，化学成份和机械性能的要求，牌号中的“ZG"表示铸钢，其后的数字表示钢中碳的重量分数的公称值，以万分之几表示。

铸造碳钢依其杂质元素磷和硫含量的高低而分为三级，磷和硫单项质量分数各低于0.04%的特质(Ⅰ级)钢;低于0.05%的优质(Ⅱ级)钢.低于0.06%的为普通（Ⅲ级）钢。

表1 铸造碳钢的牌号、化学成分及机械性能一般工程用铸造碳钢的标准（GB5676-85）将铸造碳钢按照室温下的机械性能分为5个牌号，即ZG200-400、ZG230-450、ZG270-500、ZG310-570和ZG340-640。

对钢中的基本化学成分只规定其质量分数的上限，对钢中残余合金元素的限制比较宽。

2铸造低合金钢2.1 通用铸造低合金钢系列钢种在机械制造中，通用的铸造低合金钢主要包括锰系、铬系和镍系三个系列。

这些系列钢种是在铸造碳钢的成分基础上进行合金化，并通过相就的热处理，以获得比铸造钢更高的常温机械性能的。

1）锰系低合金钢以锰作为主要合金化元素，而以硅、钼等作为辅助强化元素，构成锰钢、锰硅钢、锰硅铬钢和锰钼钢。

2）铬系低合金钢以铬作为主要合金化元素，而以钼、镍等作辅助强化元素，构成铬钢，铬镍钢。

3）镍系低合金钢以镍作为主要合金化元素，而以铬或与作辅化元素构成镍钢、镍铬钢、镍铬钼系钢种。

2.2 具有特殊性能和用途的低合金钢种根据对铸件提出的特殊使用性能要求，进行钢的合金设计，即是有专门用途的铸造低合金钢种，其中包括用于厚大截面而又不允许淬火处理的析出强化型低合金钢，耐热用低合金钢，低温用低合金钢以及抗磨用低合金钢等。

3 铸造高合金钢在铸造高合金钢中，加入有合金元素总量在10%（质量分数）以上，加入的合金元素可以是一种，两种，或更多种。

钢中含有大量合金元素后，组织发生了根本的变化。

使得钢具有特殊的使用性能，例如ωMn=13%的奥氏体高锰钢，具有很高的抗冲击磨损的性能，又如ωcr=18%、ωNi=的奥氏体不锈钢，具有很好的耐腐性能等，因此，高合金铸钢实际上是特种铸钢。

1．铁-碳相图的二重性： Fe-C合金中的碳有渗碳体Fe3C和石墨两种存在形式。

在通常情况下，碳以Fe3C的形式存在，即Fe-C 合金按Fe-Fe3C系转变。

但Fe3C是一亚稳相，在一定条件下分解为铁和石墨，所以石墨是碳存在的更稳定状态。

这样Fe-C相图就有Fe-Fe3C和Fe-G两种形式。

2．. Fe-C相图的应用①铸造工艺方面：根据相图确定合金的浇注温度，一般在液相线以上50-100 ℃。

共晶成分附近合金的流动性好，分散缩孔少，可获得致密铸件。

②热锻和热轧方面：钢处于奥氏体状态时强度较低，塑性较好，因此锻造或轧制选在单相奥氏区进行。

一般始锻或始轧温度控制在固相线以下100-200 ℃。

③热处理方面：一些热处理工艺如退火，正火，淬火的加热温度都是依据相图确定的。

3．碳当量：根据各元素对共晶点实际碳量的影响，将这些元素的量折算成碳量的增减，称之碳当量。

以CE表示，一般只考虑Si和P。

CE=C+1/3（Si+P）。

4．共晶度：铸铁的实际含碳量和共晶点实际含碳量的比值。

以Sc来表示。

S C=C铁/C c′。

5．热过冷：因纯金属的理论凝固温度是恒定的，凝固过程中过冷度完全取决于实际温度分布，即过冷度的大小和过冷区的形态是由传热所控制，这种过冷称为热过冷。

6．硅对相图的影响：①硅使共晶点和共析点左移，即减小共晶和共析含碳量，其中对共晶含碳量影响较显著。

②硅略微提高共晶和共析转变温度，并使转变在一个温度区间中进行，对共析转变温度范围的作用更为显著。

③硅的加入，使相图出现了共晶和共析转变的三相共存区④随着硅含量的增加，相图上的奥氏体区逐渐缩小。

7.片状G的形成过程：①形成条件： a. 螺位错台阶：即沿a向，又沿c向生长，最后长成具有一定厚度的片状石墨。

b. 旋转晶界：取决于Va/Vc。

普通HT中G呈片状，这是由于O、S等活性元素在G棱面上的吸附，使这个原本光滑的界面变得粗糙，只需小的过冷即沿a向生长，使Va﹥Vc，长成片状石墨。

铸造合金及其熔炼复习思考题铸铁及其熔炼1.什么是Fe-C双重相图，那一个相图是热力学稳定的，如何用双重相图来解释同一化学成分的铁水在不同的冷却速度下会得到灰口或白口，硅、铬对双重相图共晶临界点各有何影响？2.什么是碳当量、共晶度，有何意义。

3.分析片状石墨、球状石墨、蠕虫状石墨与奥氏体的共晶结过程和形成条件。

4.铸铁固态相变有那些，对铸铁最终组织有何影响？5.冷却速度、化学成分（C、Si、Mn、Cr、Cu等）对铸铁的一次结晶和二次结晶有何影响？6.灰铸铁中石墨的分布形态有那几种，对铸铁的性能有何影响，从化学成分、冷却速度及形核等方面说明其形成条件。

7.灰铸铁的基体和非金属夹杂物有那些类型，对铸铁的性能有何影响？8.灰口铸铁的性能有何特点？与其组织有何关系？汽车上那些铸件采用灰口铁生产？9.影响灰铸组织、性能的因素有那些，根据组织与性能的关系分析提高灰铸铁性能的途径和措施。

10.灰铸铁孕育处理的目的是什么，有那些作用，孕育铸铁化学成分的选择原则是什么，提高孕育效果有那些途径和措施？11.说明球墨铸铁生产的工艺过程，其化学成分选择的原则是什么，与灰口铸铁有何不同？12.球墨铸铁的球化剂和球化处理方法有那些？13.球铁凝固组织中为何易于出现自由渗碳体，如何消除自由渗碳体？14.根据铸铁组织形成原理分析在铸态下获得高韧性、高强度球墨铸铁的途径与措施。

15.球墨铸铁比灰口铸铁易出现缩孔、缩松缺陷，分析其原因和防止措施。

16.铸铁的热处理有何特点，生产上球墨铸铁采用那些热处理工艺？17.蠕墨铸铁有何性能特点？18.蠕墨铸铁的化学成分选择与灰铁和球铁有何不同，蠕化剂和蠕化处理工艺有那些？19.简述可锻铸铁生产工艺过程，化学成分选择原则，为何对于薄壁小件采用可锻铸铁生产有优越性？20.减摩铸铁与抗磨铸铁的组织要求有何不同，常用减摩铸铁和抗磨铸铁有那些？21.提高铸铁的耐热性能的途径和措施有那些？常用耐热铸铁有那些？22.提高铸铁的耐蚀性能的途径和措施有那些，硅、铭、铬三元素在耐热铸铁及耐蚀铸铁中的作用是什么？23.简述冲天炉的结构与熔炼的一般过程。

《铸造合金及其熔炼》总结前言：全书一共有三部分组成第一篇铸造及其熔炼主要讲的是几种铸铁和铸铁的熔炼重点在第一章，主要内容为铸铁的凝固剂组织形成的基本理论；熔炼部分重点为冲天炉熔炼。

第二篇铸钢及其熔炼，主要讲的是各种铸钢和铸钢的熔炼重点为铸造低合金钢、电弧刚及钢液的炉外精炼。

第三篇铸造非铁合金及其熔炼主要的内容是铝铜等其他非铁合金的性能及其熔炼方法，重点为铸造铝合金及其变质、精炼。

第一篇铸造及其熔炼合金相图是分析合金相组织的有用工具。

通过铁碳合金相图可以知道各种相得相变温度，合金成分含量，为热加工等工艺提供基础2。

铸铁的生产主要讲解了灰铸铁、强韧铸铁、以及其他特种性能铸铁（减摩铸铁，冷硬铸铁，抗磨铸铁，耐热的铸铁，耐腐蚀铸铁）的力学性能特点机械性能特点，金相组织的性能特点，以及铸铁的生产、分类和牌号。

（1）影响铸态组织的因素冷却速度的影响化学成分的影响铁液的过热和高温静止的影响孕育的影响炉料的影响3 铸铁的熔炼--- 冲天炉熔炼1 、冲天炉熔炼基本原理（1）底焦燃烧：冲天炉底焦燃烧可以划分为两个区带：A 、氧化带：从主排风口到自由氧基本耗尽，二氧化碳浓度达到最大值的区域。

B 、还原带：从氧化带顶面到炉气中[CO2]/[CO] 浓度基本不变的区域，从风口引入的风容易趋向炉壁，形成炉壁效应，形成一个下凹的氧化带和还原带，对熔化造成不利影响。

①不易形成一个集中的高温区，不利于铁水过热；②加速了炉壁的侵蚀；③铁料熔化不均匀，铁液不易稳定下降, 影响化学成分。

解决方法：①采用较大焦炭块度，使风均匀送入；②采用插入式风嘴；③采用曲线炉膛；④采用中央送风系统；⑤熔炼过程中为使焦炭不易损耗，送风量要与焦炭损耗相适应。

根据炉气、炉料、铁水浓度和温度，炉身分为4 个区域：（1）预热区（2）熔化区（3）过热区4）炉缸区。

：冲天炉熔炼过程在熔化过程中底焦燃烧而消耗，为了保证整个熔炼过程连续正常进行就必须及时得补充底焦，以此来始终保持底焦的高度。

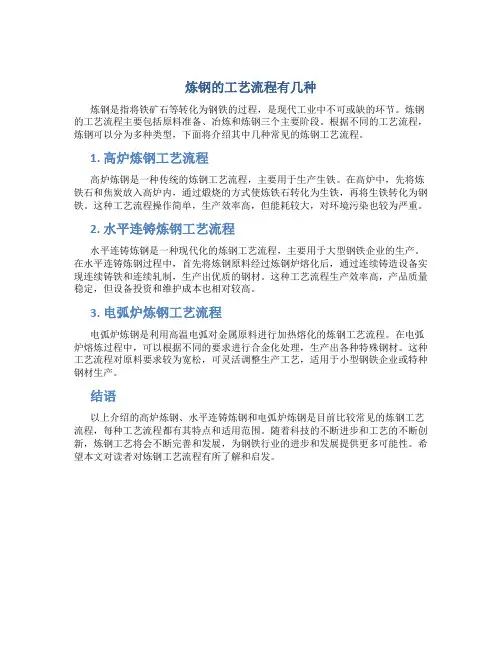

炼钢的工艺流程有几种
炼钢是指将铁矿石等转化为钢铁的过程，是现代工业中不可或缺的环节。

炼钢的工艺流程主要包括原料准备、冶炼和炼钢三个主要阶段。

根据不同的工艺流程，炼钢可以分为多种类型，下面将介绍其中几种常见的炼钢工艺流程。

1. 高炉炼钢工艺流程
高炉炼钢是一种传统的炼钢工艺流程，主要用于生产生铁。

在高炉中，先将炼铁石和焦炭放入高炉内，通过煅烧的方式使炼铁石转化为生铁，再将生铁转化为钢铁。

这种工艺流程操作简单，生产效率高，但能耗较大，对环境污染也较为严重。

2. 水平连铸炼钢工艺流程
水平连铸炼钢是一种现代化的炼钢工艺流程，主要用于大型钢铁企业的生产。

在水平连铸炼钢过程中，首先将炼钢原料经过炼钢炉熔化后，通过连续铸造设备实现连续铸铁和连续轧制，生产出优质的钢材。

这种工艺流程生产效率高，产品质量稳定，但设备投资和维护成本也相对较高。

3. 电弧炉炼钢工艺流程
电弧炉炼钢是利用高温电弧对金属原料进行加热熔化的炼钢工艺流程。

在电弧炉熔炼过程中，可以根据不同的要求进行合金化处理，生产出各种特殊钢材。

这种工艺流程对原料要求较为宽松，可灵活调整生产工艺，适用于小型钢铁企业或特种钢材生产。

结语
以上介绍的高炉炼钢、水平连铸炼钢和电弧炉炼钢是目前比较常见的炼钢工艺流程，每种工艺流程都有其特点和适用范围。

随着科技的不断进步和工艺的不断创新，炼钢工艺将会不断完善和发展，为钢铁行业的进步和发展提供更多可能性。

希望本文对读者对炼钢工艺流程有所了解和启发。

铸造合金原理及熔炼一、名词解释l．铸铁：的铁碳合金。

2．白口铸铁：少数C固溶于铁素体，其他以碳化物存在。

3．灰口铸铁：c主要结晶成石墨，并呈片状形式存在于铸铁中，断口为暗灰色。

4．球墨铸铁：铁水在浇注前经球化和孕育处理，C主要以球状形式存在于铸铁中。

5．球化处理：向铁水中加入稀土镁合金（球化剂）。

（其中镁是具有很强球化能力的元素）。

球化剂的作用是使石墨呈球状析出。

我国应用最广的球化剂是稀土镁合金。

6．孕育处理：向铁水中加入硅铁合金（孕育剂）颗粒。

孕育剂的作用是促进铸铁石墨化，防止产生白口，细化石墨。

常用的孕育剂为硅的质量分数75%硅铁。

7．蠕墨铸铁；是液态铁水经蠕化处理和孕育处理得到的．由金属基体和蠕虫状石墨构成。

8．可锻铸铁：是由白口铁经过退火而制得的一种高强度铸铁，白口铸铁中的渗碳体分解成团絮状石墨的灰口铸铁，性能优于灰铸铁，耐磨性和减震性优于普通碳索钢，可部分代替碳钢，合金钢和有色金属。

9．奥氏体（A或γ）：碳溶于γ-Fe中所形成的间隙固溶体。

晶格结构：面心立方晶格fcc。

10．铁素体（F或α）：碳溶于α-Fe中所形成的间隙固溶体，晶格结构：体心立方晶格bcc。

11.δ-铁素体：碳溶于δ-Fe中所形成的间隙固溶体。

12．碳当量定义：将合金元素对共晶点碳量的影响折算成铸铁碳量的增减，折算后的值称之为碳当量，以CE表示。

碳当量：CE=C+1/3(Si+p) 13．共晶度：铁液实际含碳量和共晶点的实际碳量的比值为共晶度，以sc表示。

共晶度：Sc=C/[%-(Si+p)l/3l 14．钢的腐蚀金属表面在周围介质的作用下逐渐被破坏的现象称为金属的腐蚀。

15．化学腐蚀是指金属表面与周围介质发生化学反应而引起的破坏，如高温下金属的氧化等。

16．电化学腐蚀是指金属与电解质溶液发生电化学作用而使金属破坏的现象。

17．耐热钢是指在高温下对氧化性气体具有抗氧化性的钢种。

18．黑色金属：在工业生产中，通常把铁及其合金称为黑色金属。

电炉炼钢知识点总结一、电炉炼钢的基本原理电炉炼钢是利用电能将生铁、废钢或铁合金作为主要原料，通过高温加热与熔融，加入合适的脱氧合金元素进行精炼，最终获得符合要求的钢水的工艺过程。

电炉炼钢主要依靠电弧能量加热熔化金属，通过电渣或氧下吹气使金属氧化物脱碳、脱硅、脱磷、脱硫，同时调整合金成分，最终得到符合要求的钢水。

二、电炉炼钢的主要工艺流程1.电弧炉的装料电弧炉装料时要根据炉子的规格与性能参数，配合合理的装料方案，通常按照一定比例混装生铁、废钢和铁合金，并加入适量的脱氧合金元素和渣料。

装料时要尽量均匀分布，防止料层不均匀导致炉子内部温度不均匀。

2.炉内燃烧与电弧熔炼电弧炉工作过程中，先点燃炉内燃料，形成初步熔融的金属料，然后接通电源，形成电弧加热金属料，使其完全熔化。

电弧能量直接作用在炼钢料上，既可以加热料中金属，也可以加热电炉底部和侧壁，使整个炉子的温度均匀。

3.氧气吹炼和脱氧合金元素加入在炉内形成熔池后，通过氧下吹或氧气桩等方式加入氧气进行吹炼，脱除炉内废气和不良成分，同时加入脱氧合金元素，使炉内金属达到合适的成分、温度和质量。

4.渣液处理和连铸过程最后一步是对炉内渣液进行处理，通过加入合适的矿物质进行还原、脱硅和脱氧等操作，最终得到净化的钢水。

随后将净化的钢水通过连续铸造工艺进行浇铸，成为成形的连铸坯料。

三、电炉炼钢的主要设备和工艺特点1.电弧炉电弧炉是电炉炼钢的关键设备，通过钢包、电极、电极架、转子、电子控制系统等部件组成，其优点是操作灵活、能耗低、生产周期短等。

2.电渣重熔炉电渣重熔炉是对废钢进行冶炼的主要设备，通过电渣电磁感应加热，使废钢迅速熔化。

其优点是炉内温度均匀、温度可控、冶炼环境稳定等。

3.电弧炉与LF精炼炉的联合工艺电弧炉与LF精炼炉的联合工艺是近年来发展的新工艺，通过将电炉炼钢与LF精炼技术结合起来，能够有效控制合金成分、温度和氧化物含量，提高钢水质量。

四、电炉炼钢的主要操作技术1.控制装料质量装料时要严格按照比例进行混装，控制原料质量和成分，防止过多的杂质与氧化物的夹杂。

《铸造合金及其熔炼》课程教学大纲课程代码：050141002课程英文名称：Casting Alloy and Smelting课程总学时：56讲课：48实验：8上机：0适用专业：材料成型及控制工程专业大纲编写(修订)时间：2017、7一、大纲使用说明(一)课程的地位及教学目标《铸造合金及其熔炼》课试材料加工及控制工程专业的骨干课之一，本课程的教学目的是使学生掌握常用铸铁的成分、组织、性能及其内在联系，掌握铸铁结晶凝固的基本原理及结晶凝固过程对组织形成的影响，掌握铸铁熔炼的基本原理，了解各种铸铁的生产方法及冲天炉的操作工艺，为获得合格的铸铁件奠定合金及熔炼方面的基础。

掌握铸造碳钢、低合金钢、高合金钢的化学成分、金相组织、力学性能的关系，掌握铸钢结晶凝固的基本原理及结晶凝固过程对组织形成的影响，掌握合金元素在铸钢中的作用，掌握炼钢工艺特点，了解炼钢设备的基本构造。

掌握常用的铸造铝合金、铸造铜合金的成分、组织、性能及应用的关系，掌握合金的铸造性能及熔炼工艺原理的基础知识，常用合金及其典型熔炼工艺。

了解铸造镁合金、钛合金的基本知识。

(二)知识、能力及技能方面的基本要求(1).掌握常用铸铁的成分、组织、性能及其内在联系的规律性，掌握铸铁结晶凝固的基本原理及结晶凝固过程对组织形成的影响，掌握常用合金元素的作用。

(2).了解孕育机理、球化机理及固态石墨化机理，了解各种铸铁的生产方法。

(3).掌握冲天炉熔炼的基本原理和获得高温优质铁水的途径。

(4).了解冲天炉的结构、操作工艺和熔炼过程的控制方法。

(5).全面、系统的讲授常用的铸造碳钢及铸造合金钢的牌号、化学成分、组织与性能，掌握铸铁结晶凝固的基本原理及结晶凝固过程对组织形成的影响，阐明铸态组织的形成机理和热处理方法。

(6).介绍国内外在铸钢材料方面的研究成果、发展方向及动态，以扩大思路，开阔眼界。

(7).讲授电弧炉炼钢及感应炉炼钢的工艺过程，阐明炼钢过程中各期主要的物理化学反应，对钢水质量和铸件质量的影响。

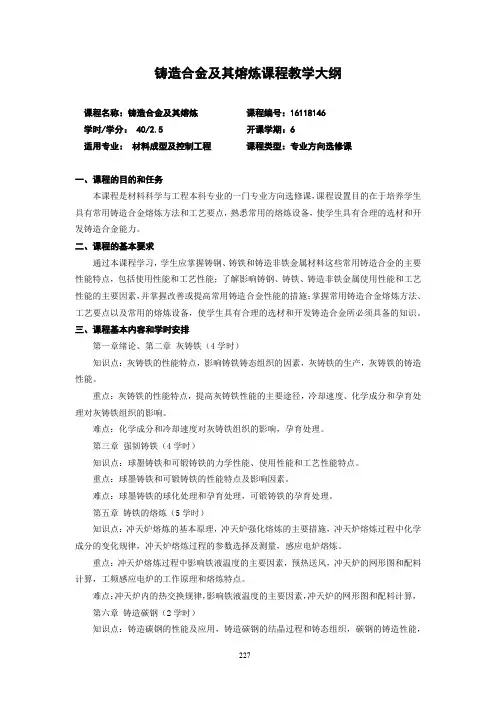

铸造合金及其熔炼课程教学大纲课程名称：铸造合金及其熔炼课程编号：16118146学时/学分： 40/2.5 开课学期：6适用专业：材料成型及控制工程课程类型：专业方向选修课一、课程的目的和任务本课程是材料科学与工程本科专业的一门专业方向选修课，课程设置目的在于培养学生具有常用铸造合金熔炼方法和工艺要点，熟悉常用的熔炼设备，使学生具有合理的选材和开发铸造合金能力。

二、课程的基本要求通过本课程学习，学生应掌握铸钢、铸铁和铸造非铁金属材料这些常用铸造合金的主要性能特点，包括使用性能和工艺性能；了解影响铸钢、铸铁、铸造非铁金属使用性能和工艺性能的主要因素，并掌握改善或提高常用铸造合金性能的措施；掌握常用铸造合金熔炼方法、工艺要点以及常用的熔炼设备，使学生具有合理的选材和开发铸造合金所必须具备的知识。

三、课程基本内容和学时安排第一章绪论、第二章灰铸铁（4学时）知识点：灰铸铁的性能特点，影响铸铁铸态组织的因素，灰铸铁的生产，灰铸铁的铸造性能。

重点：灰铸铁的性能特点，提高灰铸铁性能的主要途径，冷却速度、化学成分和孕育处理对灰铸铁组织的影响。

难点：化学成分和冷却速度对灰铸铁组织的影响，孕育处理。

第三章强韧铸铁（4学时）知识点：球墨铸铁和可锻铸铁的力学性能、使用性能和工艺性能特点。

重点：球墨铸铁和可锻铸铁的性能特点及影响因素。

难点：球墨铸铁的球化处理和孕育处理，可锻铸铁的孕育处理。

第五章铸铁的熔炼（5学时）知识点：冲天炉熔炼的基本原理，冲天炉强化熔炼的主要措施，冲天炉熔炼过程中化学成分的变化规律，冲天炉熔炼过程的参数选择及测量，感应电炉熔炼。

重点：冲天炉熔炼过程中影响铁液温度的主要因素，预热送风，冲天炉的网形图和配料计算，工频感应电炉的工作原理和熔炼特点。

难点：冲天炉内的热交换规律，影响铁液温度的主要因素，冲天炉的网形图和配料计算，第六章铸造碳钢（2学时）知识点：铸造碳钢的性能及应用，铸造碳钢的结晶过程和铸态组织，碳钢的铸造性能，碳钢铸件的热处理，影响铸造碳钢力学性能的主要因素。

电弧炉工作原理电弧炉是一种利用电弧加热的设备，主要用于熔炼金属和合金。

它的工作原理是通过电弧加热将金属加热至熔化状态，然后进行熔炼和铸造。

电弧炉具有高效、节能、环保等优点，被广泛应用于钢铁、有色金属等行业。

下面我们将详细介绍电弧炉的工作原理。

1. 电弧炉的结构。

电弧炉通常由炉体、电极、电极支撑系统、电源系统和控制系统等部分组成。

炉体是容纳金属材料的容器，通常由耐高温的材料制成，如耐火砖、耐火浇注料等。

电极是通过电源系统提供电能，产生电弧加热的部件，通常有主电极和辅助电极之分。

电源系统提供所需的电能，控制系统用于控制电弧炉的工作参数，保证炉内金属的熔化和熔炼过程。

2. 电弧炉的工作原理。

电弧炉的工作原理是利用电弧加热将金属材料加热至熔化状态。

首先，将金属材料放入炉体中，然后通过电源系统提供电能，使电极之间产生电弧。

电弧的高温能量将金属材料加热至熔化，同时熔炼过程中产生的热量也有助于保持金属的熔化状态。

控制系统可以调节电弧炉的工作参数，如电压、电流、电极间距等，以满足不同金属材料的熔炼要求。

3. 电弧炉的优点。

电弧炉相比传统的燃烧加热炉具有许多优点。

首先，电弧炉可以直接利用电能进行加热，无需燃料，因此具有高效、节能的特点。

其次，电弧炉的加热温度高，可以快速将金属材料加热至熔化状态，熔炼效率高。

此外，电弧炉的操作环境相对清洁，烟尘少，对环境污染小，符合现代工业的环保要求。

4. 电弧炉的应用。

电弧炉广泛应用于钢铁、有色金属等行业。

在钢铁行业，电弧炉可以用于炼钢和合金的生产，生产效率高，产品质量好。

在有色金属行业，电弧炉可以用于铜、铝、锌等有色金属的熔炼和精炼，可以生产高纯度的合金产品。

总之，电弧炉是一种利用电弧加热进行金属熔炼的设备，具有高效、节能、环保等优点，被广泛应用于工业生产中。

通过对电弧炉的工作原理的了解，可以更好地掌握其操作技术，提高生产效率，保证产品质量，促进工业的可持续发展。

电弧炉炼钢的操作方法
1.准备工序：清理电弧炉内和周围的杂物，检查电弧炉设备的各项功能是否正常，将待炼钢材料清理干净。

2.将废钢或生铁材料放入电弧炉，并添加所需合金。

注意添加量应按照配方进行。

3.接通电源，启动电弧炉，并均匀地将焊条放入钢坑，开始熔炼。

大部分情况下，熔炼过程中需要不断调整电弧炉的电流、电压及其他参数，以达到最佳熔炼效果。

4.熔炼完毕后，将钢水铸造成所需形状的铸件，或通过浇铸机将钢水倒入铸型中。

5.关停电弧炉，清理残留物，整理设备，并进行日常保养，做好下次使用的准备工作。

需要注意的是，在电弧炉操作过程中，要严格遵守安全操作规程，注意保护自身安全，并避免对环境造成损害。

同时，应按照标准化管理要求，进行严格的作业记录和质量控制，确保炼出的钢材达到质量标准。

铸造合金及其熔炼铸造合金是指由两种或两种以上的金属混合而成的材料，通常用于制造复杂形状的零件。

铸造合金具有较高的强度、韧性和耐磨性，同时还具有一定的耐腐蚀性和抗氧化性能。

它们通常用于制造高负荷运行的机械部件、汽车和航空航天零件、医疗设备和通信设备等领域。

铸造合金通常是通过熔炼过程制造的。

熔炼是将金属加热到其熔点以上，使其融化成为液态的过程。

在熔炼过程中，金属经历了一系列化学反应，例如氧化、还原、溶解和合金化等反应。

这些反应是产生所需铸造合金的关键。

在熔炼过程中，金属通常被加入到熔炉中。

熔炉是一种大容量的设备，用于加热和融化金属。

熔炉可以分为燃气熔炉、电弧炉和感应炉等几种类型。

其中，电弧炉是最常用的类型，它通过电极放电产生高温，将金属加热到液态。

熔炼时必须控制热量和化学成分，以产生所需的铸造合金。

在熔炼过程中，需要添加一些合金元素以改善铸造合金的性能。

例如，铝可以用于提高铸造合金的强度和耐腐蚀性，钛可以用于提高铸造合金的高温性能，铜可以用于提高铸造合金的导热性等。

这些合金元素通常以块状添加到熔炉中，随着金属的融化，它们逐渐溶解并与其他金属元素形成一种均匀的合金混合物。

一旦合金达到了所需的化学成分和温度，就可以进行铸造过程。

铸造是将液态合金倒入模具中，并使其冷却硬化的过程。

在铸造过程中，有两个关键的因素：一是铸造温度，二是冷却速度。

控制这两个因素可以获得所需的铸造合金性能。

铸造合金的性能取决于其化学成分、铸造温度和冷却速度等因素。

高强度和高耐磨性的合金通常需要较高的铸造温度和较快的冷却速度。

然而，在某些情况下，较慢的冷却速度可能会导致更优良的铸造合金性能，例如抗腐蚀性能和高温氧化性能等。

因此，在生产铸造合金时必须进行适当的试验和分析，以确保所产生的合金具有所需的性能。

碱性电弧炉炼钢过程介绍1.原料准备：首先需要准备炼钢的原料，包括废钢、铁合金和矿石。

废钢是主要的原料，可以来自废旧钢材或者回收利用的废钢。

铁合金是为了调整合金成分，包括铬、镍、钼等。

矿石是用来提供炼钢过程所需的铁和其他杂质。

2.熔炼过程：熔炼过程中，废钢、铁合金和矿石被投入到碱性电弧炉中，形成炼钢炉料。

碱性电弧炉内放电时，弧光产生高温，将炼钢炉料熔化。

在熔炼过程中，废钢中的杂质和氧化物会被还原，逐渐脱离炉料，而铁和合金则溶解在钢液中。

3.合金调整：在炼钢过程中，需要根据产品要求调整合金成分。

这包括添加合金和进行合金还原反应。

根据不同的需要，可以添加一定比例的铁合金和其他合金元素，以提高钢材的硬度、耐磨性、耐腐蚀性等性能。

4.清洁处理：在炼钢过程中，钢液中会有一定的杂质，如氧化物和硫化物等。

为了提高钢材质量，需要进行清洁处理。

清洁处理的方法包括调整炉料成分、加热保持一定温度、添加碱性物质等。

这样可以使杂质在炉中重新分解或溶解，减少对最终产品的影响。

5.出钢：当炼钢过程结束后，钢液浇注到铸造模具中进行凝固形成钢坯。

在凝固过程中，慢慢形成晶体结构，形成所需的钢材形状。

凝固后，将钢坯取出，进行后续加工、热处理等工艺，最终得到最终产品。

需要注意的是，碱性电弧炉炼钢过程中，除了上述的简略步骤，还有其他一些参数和工艺需要控制。

例如，炉料的配比需要根据需要进行调整，电弧的功率和位置需要合理控制，避免因温度不均匀而造成炉料不充分熔化或钢液成分不均匀的情况发生。

同时，还需要进行钢水的温度测量和成分分析，以确保炼钢过程的准确性和可控性。

总的来说，碱性电弧炉炼钢是一种常用的冶炼方法，通过调整原料成分和工艺参数，可以制备出各种性能优良的钢材。

这种冶炼方法具有灵活性高、能耗低、废钢资源利用率高等优点，因此在现代钢铁工业中得到广泛应用。
