铸造合金及其熔炼(铸铁熔炼)

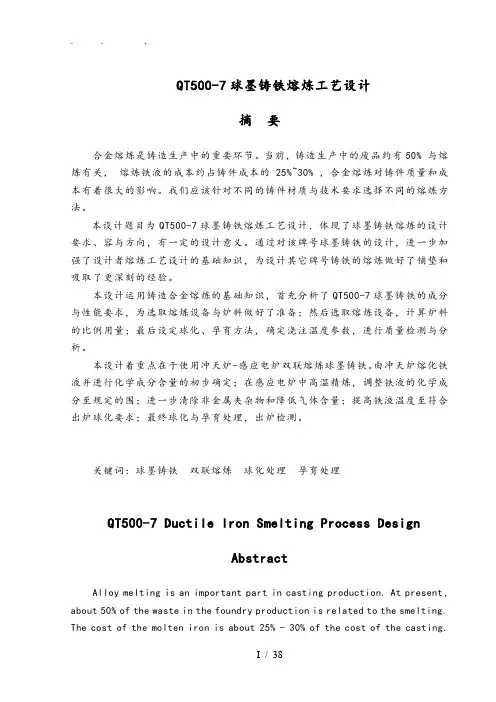

QT500-7球墨铸铁熔炼工艺设计摘要合金熔炼是铸造生产中的重要环节。

当前，铸造生产中的废品约有50% 与熔炼有关，熔炼铁液的成本约占铸件成本的25%~30% ，合金熔炼对铸件质量和成本有着很大的影响。

我们应该针对不同的铸件材质与技术要求选择不同的熔炼方法。

本设计题目为QT500-7球墨铸铁熔炼工艺设计，体现了球墨铸铁熔炼的设计要求、容与方向，有一定的设计意义。

通过对该牌号球墨铸铁的设计，进一步加强了设计者熔炼工艺设计的基础知识，为设计其它牌号铸铁的熔炼做好了铺垫和吸取了更深刻的经验。

本设计运用铸造合金熔炼的基础知识，首先分析了QT500-7球墨铸铁的成分与性能要求，为选取熔炼设备与炉料做好了准备；然后选取熔炼设备，计算炉料的比例用量；最后设定球化、孕育方法，确定浇注温度参数，进行质量检测与分析。

本设计着重点在于使用冲天炉-感应电炉双联熔炼球墨铸铁。

由冲天炉熔化铁液并进行化学成分含量的初步确定；在感应电炉中高温精炼，调整铁液的化学成分至规定的围；进一步清除非金属夹杂物和降低气体含量；提高铁液温度至符合出炉球化要求；最终球化与孕育处理，出炉检测。

关键词：球墨铸铁双联熔炼球化处理孕育处理QT500-7 Ductile Iron Smelting Process DesignAbstractAlloy melting is an important part in casting production. At present，about 50% of the waste in the foundry production is related to the smelting. The cost of the molten iron is about 25% - 30% of the cost of the casting.We should choose different smelting methods for different casting materials and technical requirements.This design topic is QT500-7 nodular cast iron smelting process design，reflects the design requirements， content and direction of ductile iron smelting， there is a certain design significance. Through the design of this type of ductile iron， further strengthen the designers of the basic knowledge of smelting process design for the design of other grades of cast iron to pave the way and draw a more profound experience.The design and use of casting alloy melting of basic knowledge， the first analysis of the QT500-7 nodular cast iron composition and performance requirements for the selection of smelting equipment and charge ready；then select smelting equipment， calculation burden ratio； finally set the ball， inoculation method， to determine the parameters of casting temperature， quality detection and analysis.This design is focused on the use of cupola induction furnace duplex melting of nodular cast iron. By cupola melting iron liquid and preliminary identification of chemical components； in the induction furnace high temperature refining， adjustment of the liquid metal chemical composition to the specified range； further clear non metallic inclusions and reduce the gas content； improve the temperature of molten metal to meet released the ball of the requirements； and eventually the ball and inoculation treatment， detection of released.Key words:Ductile iron，Tecastiron，Spheroidize，Inoculation treatment目录摘要IAbstractI1 绪论11.1球墨铸铁的出现11.2国外球墨铸铁的发展11.3球墨铸铁的应用21.4熔炼工艺与发展31.5课题来源与意义32 熔炼工艺方案的确定42.1熔炼技术要求与分析42.1.1技术要求42.1.2材料性能与分析42.2工艺方案53 冲天炉熔炼工艺设计63.1冲天炉熔炼特性与原理63.1.1冲天炉熔炼概述73.1.2冲天炉熔炼的技术要求73.1.3冲天炉的燃烧过程原理93.2炉料的计算113.2.1球墨铸铁原铁液的配比要求113.2.2QT500-7原始资料的确定123.2.3确定元素增减率与增减后成分123.2.4确定配料比并校核133.2.5炉料计算143.3熔炼工艺与参数143.3.1装炉143.3.2炉前控制143.3.3铁液出炉153.3.4脱硫处理153.4熔炼过程的化学反应164电炉熔炼工艺设计174.1感应电炉的熔炼特点174.1.1感应电炉构造与工作原理174.1.2感应电炉熔炼的优缺点与其应用184.2熔炼工艺与参数184.2.1二次脱硫184.2.2脱磷处理194.2.3精炼调整194.3球化工艺194.3.1球化剂194.3.2QT500-7球化剂的选用214.3.3 QT500-7的球化处理工艺214.3.4球化剂加入量的确定234.4孕育工艺244.4.1孕育剂244.4.2孕育处理工艺254.5出液浇注264.5.1浇注温度对性能的影响264.5.2球铁的浇注温度265质量检验与分析275.1质量检测275.1.1炉前三角试片检验法275.1.2火苗判断法275.1.3炉前快速金相法275.1.4炉前光谱分析法275.2缺陷分析275.2.1球化不良285.2.2球化衰退295.2.3石墨漂浮296 结论30致32参考文献321 绪论铸造是机电装备制造业中铸件生产的工艺过程。

铝合金熔炼工艺(总18页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--铝合金熔炼工艺1、性能特征目前压铸件数量最多的就是铝合金，它具有重量轻、比强度高，有较高的力学性能和耐腐蚀性能等。

但与锌合金相比，它的铸造性能相对要差，有粘模倾向，在熔炼中更易产生氧化、吸气、偏析、夹渣、结晶粒大等缺陷，铁是铝合金中的有害元素，但铝合金中的含铁量低于%时，在生产过程中容易产生粘模，高于1%时，会使合金中力学性能降低。

铝合金"增铁"的原因主要来自三个方面：1）熔炼过程中，铁和合金接触机会较多，如坩埚、铁勺、浇包、熔炼工具等，它们的表面均应涂上涂料。

2）铁在铝合金熔液中溶解速度随温度升高而增大，铝合金熔炼温度高于750℃时，即称为"铝合金过烧"，这时候铁的溶解速度增大很快。

3）铝合金中的增铁除了温度因素外，还与时间有关，即保温时间越长，增铁量越多，吸气量也增加，因此尽量减少保温时间对合金增铁，吸气的减少都是有利的。

2、铸铁坩埚及熔炼工具、涂料的使用方法铸铁坩埚及工具预热至120～200℃后，在其表面涂上或喷上涂料，可重复喷涂2～3次，以获得致密、均匀的涂层，随后徐徐加热到200～300℃，以烘干排除水分。

3、熔炼坩埚铸铁坩埚也用于铝合金的保温炉中，因铝合金的熔化温度高，易损坏坩埚，其损坏原因有以下因素：1）表面涂料喷涂不好，造成坩埚腐蚀严重。

2）在正常情况下，采用铸铁坩埚保温时，其溶液温度为620～680℃（按不同合金牌号的铸件的要求而异），如将铸铁坩埚作熔化兼保温时，则埚壁最高温度可达800℃以下；当合金过热时，埚壁温度可达850℃以上，如此温度下，铸铁的抗拉强度很低，稍受载荷或冲击，极可能出现裂纹。

3）由于铝合金熔液对铁的侵蚀使铸铁埚壁的内部和外表同时受到侵蚀和烧损，就会加剧裂纹出现的可能。

从安全和维护合金质量出发，在连续使用时，应经常清除残渣，涂上涂料，转换坩埚方向使用。

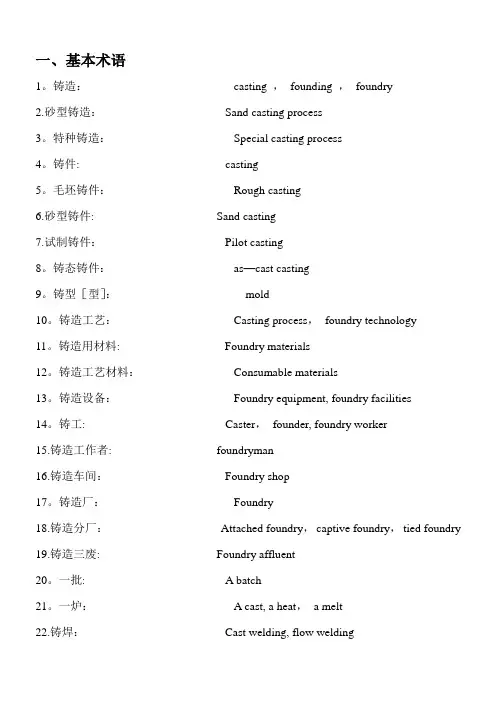

一、基本术语1。

铸造：casting ，founding ，foundry2.砂型铸造：Sand casting process3。

特种铸造：Special casting process4。

铸件: casting5。

毛坯铸件：Rough casting6.砂型铸件: Sand casting7.试制铸件：Pilot casting8。

铸态铸件：as—cast casting9。

铸型［型］：mold10。

铸造工艺：Casting process，foundry technology11。

铸造用材料: Foundry materials12。

铸造工艺材料：Consumable materials13。

铸造设备：Foundry equipment, foundry facilities14。

铸工: Caster，founder, foundry worker15.铸造工作者: foundryman16.铸造车间：Foundry shop17。

铸造厂：Foundry18.铸造分厂：Attached foundry，captive foundry，tied foundry19.铸造三废: Foundry affluent20。

一批: A batch21。

一炉： A cast, a heat，a melt22.铸焊：Cast welding, flow welding23。

铸锭：ingot二、铸造合金及熔炼、浇注2.1铸造合金基础术语1。

铸造合金：Cast alloy2。

共晶合金系：Eutectic alloy system3。

共晶合金：Eutectic alloy4。

亚共晶合金：Hypoeutectic alloy5。

过共晶合金: Hypereutectic alloy6。

共晶团: Eutectic cell7.共晶温度：Eutectic temperature8.共晶转变：Eutectic reaction，eutectic transformation 9。

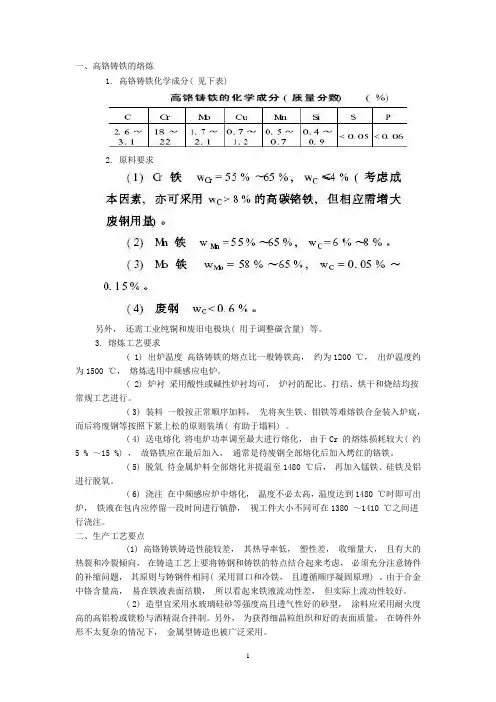

一、高铬铸铁的熔炼1. 高铬铸铁化学成分( 见下表)2. 原料要求另外，还需工业纯铜和废旧电极块( 用于调整碳含量) 等。

3. 熔炼工艺要求( 1) 出炉温度高铬铸铁的熔点比一般铸铁高，约为1200 ℃，出炉温度约为1500 ℃，熔炼选用中频感应电炉。

( 2) 炉衬采用酸性或碱性炉衬均可，炉衬的配比、打结、烘干和烧结均按常规工艺进行。

( 3) 装料一般按正常顺序加料，先将灰生铁、钼铁等难熔铁合金装入炉底，而后将废钢等按照下紧上松的原则装填( 有助于塌料) 。

( 4) 送电熔化将电炉功率调至最大进行熔化，由于Cr 的熔炼损耗较大( 约5 % ～15 %) ，故铬铁应在最后加入，通常是待废钢全部熔化后加入烤红的铬铁。

( 5) 脱氧待金属炉料全部熔化并提温至1480 ℃后，再加入锰铁、硅铁及铝进行脱氧。

( 6) 浇注在中频感应炉中熔化，温度不必太高，温度达到1480 ℃时即可出炉，铁液在包内应停留一段时间进行镇静，视工件大小不同可在1380 ～1410 ℃之间进行浇注。

二、生产工艺要点(1) 高铬铸铁铸造性能较差，其热导率低，塑性差，收缩量大，且有大的热裂和冷裂倾向，在铸造工艺上要将铸钢和铸铁的特点结合起来考虑，必须充分注意铸件的补缩问题，其原则与铸钢件相同( 采用冒口和冷铁，且遵循顺序凝固原理) 。

由于合金中铬含量高，易在铁液表面结膜，所以看起来铁液流动性差，但实际上流动性较好。

( 2) 造型宜采用水玻璃硅砂等强度高且透气性好的砂型，涂料应采用耐火度高的高铝粉或镁粉与酒精混合拌制。

另外，为获得细晶粒组织和好的表面质量，在铸件外形不太复杂的情况下，金属型铸造也被广泛采用。

( 3) 高铬铸铁的收缩量与铸钢相近，模样制作上其线收缩率可按1. 8 % ～2 % 进行计算。

在砂型制作上，其冒口大小可按碳钢的规定进行计算，而浇注系统则按灰铸铁计算，但需把各截面积增加20 % ～30 % 。

浇冒口的选择应注意两个方面: 一是要保证铸件工作带( 使用部位) 的质量; 二是要尽量提高铸件的成品率。

合金熔炼知识点总结1.铸造性能：流动性，充型能力，收缩性，偏析。

气体及夹杂物等2.合金的流动性与充型能力的区别1）充型能力是液态金属充满型腔获得形状完整，轮廓清晰铸件的能力流动性是指液态铸造合金本身的流动能力。

2）流动性好的合金，其充型能力强3）流动性影响因素：合金的种类，化学成分及结晶特点3.收缩性：铸造合金从液态冷却到室温的过程中，其体积和尺寸缩减的现象称为收缩性。

1）收缩的三个阶段;液态收缩阶段，凝固收缩阶段，固态收缩阶段。

2）收缩方法：体收缩，线收缩3）影响收缩的因素：化学成分，浇注温度，铸件结构与铸型条件4）收缩对铸件质量的影响：产生缩松和缩孔[主要原因是液态收缩和凝固收缩]防治措施：调整化学成分，降低浇注温度和减少浇注速度，增加补缩能力，增加铸型激冷能力。

6.铸造应力：铸件在凝固冷却的过程中因温度的下降而产生收缩使铸件和长度发生变化，若这些变化受到阻碍便会在铸件中产生应力称为铸造应力。

1）铸造应力按其产生的原因可分为三种：热应力，固态相变应力，收缩应力2））铸造应力的防止和消除措施：采用同时凝固的原则提高铸型温度改善铸型和型芯的退让性进行去应力退火7.铸铁：铸铁是一系列主要由铁、碳和硅组成的合金的总称[铁，碳，硅，锰，磷，硫及其其他合金元素]1）铸铁中的碳以化合态渗碳体和游离态石墨形式存在2）.影响铸铁组织和性能的因素：a.碳和硅[铸铁中碳、硅含量均高时，析出的石墨就愈多、愈粗大]b.硫[强烈阻碍石墨化,增加热脆性，恶化铸铁铸造性能硫含量限制在0.1-0.15%以下]c.锰[弱阻碍石墨化，具有提高铸铁强度和硬度的作用锰含量控制在0.6~1.2%之间]d.磷[对铸铁的石墨化影响不显著。

含磷过高将增加铸铁的冷脆性磷含量限制在0.5%以下]8.铸铁分类：1）按碳存在形式分：白口铸铁，灰口铸铁，麻口铸铁2）按石墨存在形式分：灰铸铁，可锻铸铁，球墨铸铁，蠕墨铸铁3）按化学成分分：普通铸铁，合金铸铁4）按性能分：耐热铸铁，耐磨铸铁，耐腐蚀铸铁9.灰铸铁（HT)：指碳主要以片状石墨形式出现的铸铁，断口呈灰色。

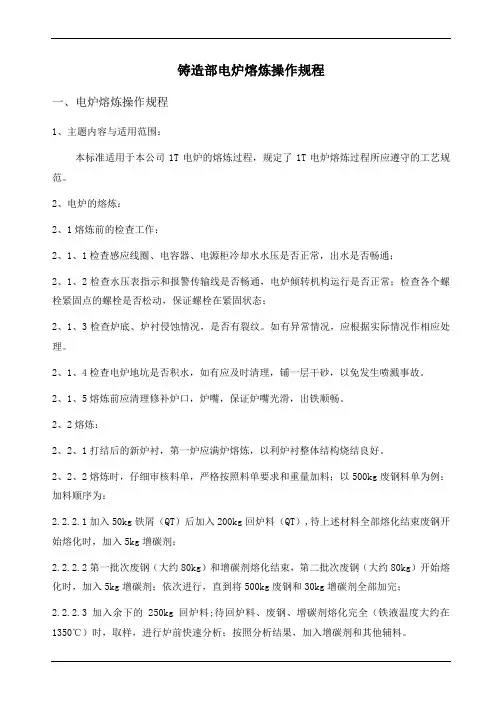

铸造部电炉熔炼操作规程一、电炉熔炼操作规程1、主题内容与适用范围：本标准适用于本公司1T电炉的熔炼过程，规定了1T电炉熔炼过程所应遵守的工艺规范。

2、电炉的熔炼：2、1熔炼前的检查工作：2、1、1检查感应线圈、电容器、电源柜冷却水水压是否正常，出水是否畅通；2、1、2检查水压表指示和报警传输线是否畅通，电炉倾转机构运行是否正常；检查各个螺栓紧固点的螺栓是否松动，保证螺栓在紧固状态；2、1、3检查炉底、炉衬侵蚀情况，是否有裂纹。

如有异常情况，应根据实际情况作相应处理。

2、1、4检查电炉地坑是否积水，如有应及时清理，铺一层干砂，以免发生喷溅事故。

2、1、5熔炼前应清理修补炉口，炉嘴，保证炉嘴光滑，出铁顺畅。

2、2熔炼：2、2、1打结后的新炉衬，第一炉应满炉熔炼，以利炉衬整体结构烧结良好。

2、2、2熔炼时，仔细审核料单，严格按照料单要求和重量加料；以500kg废钢料单为例：加料顺序为：2.2.2.1加入50kg铁屑（QT）后加入200kg回炉料（QT）,待上述材料全部熔化结束废钢开始熔化时，加入5kg增碳剂；2.2.2.2第一批次废钢（大约80kg）和增碳剂熔化结束，第二批次废钢（大约80kg）开始熔化时，加入5kg增碳剂；依次进行，直到将500kg废钢和30kg增碳剂全部加完；2.2.2.3加入余下的250kg回炉料;待回炉料、废钢、增碳剂熔化完全（铁液温度大约在1350℃）时，取样，进行炉前快速分析；按照分析结果，加入增碳剂和其他辅料。

2.2.2.4按照熔炼要求，当补加的合金料全部熔化，铁水温度达到工艺要求（小规格球铁件出炉温度控制在1530℃—1560℃；大规格球铁件出炉温度控制在1500℃—1530℃）时，要取原铁水试块；取样后及时出炉；2.2.2.5第一炉铁水温度必须达到1580℃，烫包回炉后温度升至前面规定要求后出炉;2、2、3 球化剂（上面举例为12.5kg）准确称量后，加入球化包堤坝内侧（摊匀），硅粒(上面举例为6kg）均匀的覆盖在球化剂上面，再加珍珠岩均匀覆盖（一茶缸，约1.5kg）;在堤坝上加入脱硫用碱面1kg,碱面上放10kg硅钢片2、2、4在加铁料时，不准炉料猛力撞击炉壁、炉底，以防炉衬受损。

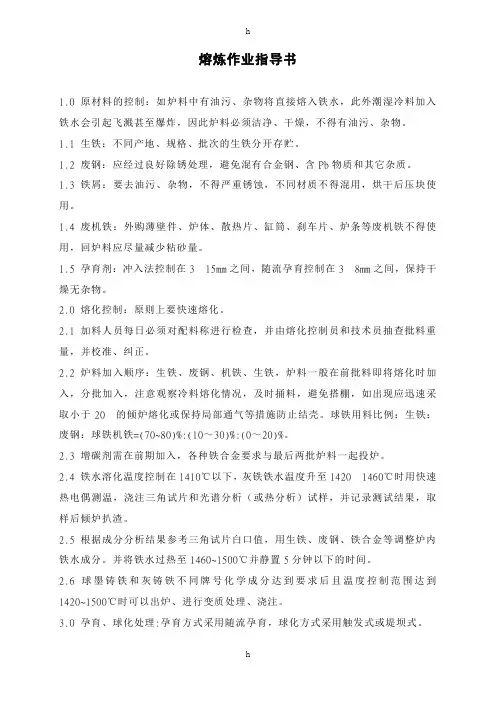

熔炼作业指导书1.0 原材料的控制：如炉料中有油污、杂物将直接熔入铁水，此外潮湿冷料加入铁水会引起飞溅甚至爆炸，因此炉料必须洁净、干燥，不得有油污、杂物。

1.1 生铁：不同产地、规格、批次的生铁分开存贮。

1.2 废钢：应经过良好除锈处理，避免混有合金钢、含Pb物质和其它杂质。

1.3 铁屑：要去油污、杂物，不得严重锈蚀，不同材质不得混用，烘干后压块使用。

1.4 废机铁：外购薄壁件、炉体、散热片、缸筒、刹车片、炉条等废机铁不得使用，回炉料应尽量减少粘砂量。

1.5 孕育剂：冲入法控制在315mm之间，随流孕育控制在38mm之间，保持干燥无杂物。

2.0 熔化控制：原则上要快速熔化。

2.1 加料人员每日必须对配料称进行检查，并由熔化控制员和技术员抽查批料重量，并校准、纠正。

2.2 炉料加入顺序：生铁、废钢、机铁、生铁，炉料一般在前批料即将熔化时加入，分批加入，注意观察冷料熔化情况，及时捅料，避免搭棚，如出现应迅速采取小于20的倾炉熔化或保持局部通气等措施防止结壳。

球铁用料比例：生铁：废钢：球铁机铁=(70~80)%:(10～30)%:(0～20)%。

2.3 增碳剂需在前期加入，各种铁合金要求与最后两批炉料一起投炉。

2.4 铁水溶化温度控制在1410℃以下，灰铁铁水温度升至14201460℃时用快速热电偶测温，浇注三角试片和光谱分析（或热分析）试样，并记录测试结果，取样后倾炉扒渣。

2.5 根据成分分析结果参考三角试片白口值，用生铁、废钢、铁合金等调整炉内铁水成分。

并将铁水过热至1460~1500℃并静置5分钟以下的时间。

2.6 球墨铸铁和灰铸铁不同牌号化学成分达到要求后且温度控制范围达到1420~1500℃时可以出炉、进行变质处理、浇注。

3.0 孕育、球化处理:孕育方式采用随流孕育，球化方式采用触发式或堤坝式。

3.1 一般使用合格粒度的75SiFe孕育剂（特殊情况下由技术员确定可使用特定孕育剂、增碳剂或Cr-Fe、Mn-Fe等）。

铸铁铸造的工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!铸铁铸造的工艺流程铸铁是一种广泛应用于机械制造、建筑工程和汽车工业等领域的材料，铸铁铸造是生产铸铁制品的主要工艺之一。

铸钢及其熔炼1、 铸钢材料 1.1 铸钢分类1.1.1 按化学成分分类:低碳钢（C≤0.25%）碳 钢 中碳钢（C ：0.25-0.60%）高碳钢（C ：0.6-2.0%）铸 钢低合金钢（合金元素总量≤5%）合金钢 中合金钢（合金元素总量5-10%）高合金钢（合金元素总量≥10%）1.1.2 按用途分类:如 低温钢1.2铸钢牌号的表示方法以主要元素含量表示和以强度分级两种，有些国家对特别用途的铸钢在此基础上增加特定字母的方法加以区分。

1.2.1我国铸钢牌号的表示方法（按GB/T5613-1995）我国除一般工程与结构用铸钢和高强度钢用强度分级方法表示外，其余均用主要元素含量方法表示，并在牌号前冠以大写字母“ZG”表示铸钢。

（1）铸造碳钢和高强度钢，在ZG后面加二组数字如ZG 230 - 450抗拉强度屈服强度铸钢代号我国一般阀门碳素钢铸件GB12229-2007，WCA、WCB、WCC材料牌号是参照美国ASTM A216标准制订，现用强度和字母双重表示，如用字母表示： WCA WCB WCC用强度表示：ZG205-415 ZG250-485 ZG275-485(2) 铸造合金钢在ZG后面用一组数字表示名义万分含碳量。

其后，依次排列主要合金元素符号，各元素的名义万分含量范围在相应的元素符号后面用整数表示，如ZG 15 Cr 1 M0 1 V钒（V≤0.9%）钼元素含量钼铬元素含量碳元素含量铸钢代号1.2.2国际及国外铸钢牌号表示方法（1）国际标准化组织“ISO”一般工程用铸造碳钢及高强度钢均按强度分级，高合金钢以主要化学元素表示牌号。

（2）美国铸钢牌号表示方法①一般工程用铸钢、高强度钢采用美国试验与材料学会（ASTM）ASTM A27/A27M与ASTM A148/A148M均以强度分级。

例如：450-240、485-250②高合金铸钢采用美国合金铸造协会（ACI）的表示方法。

以字母表示。

例如：CF8 CF3（3）日本标准（JTS）日本铸钢牌号前冠以大写字母“SC”，其后，不同用途的铸钢采用特定的字母和数字表示牌号。

铸铁熔点1. 简介铸铁是一种常见的铁合金，其具有良好的流动性、可塑性和耐磨性，因此广泛应用于工业领域。

了解铸铁的熔点对于铸造工艺的控制和优化至关重要。

2. 铸铁的组成铸铁主要由铁、碳和其他合金元素组成。

根据碳含量的不同，铸铁可分为灰铸铁、球墨铸铁和白口铸铁三种类型。

其中，灰铸铁的碳含量较高，球墨铸铁的碳含量适中，白口铸铁的碳含量较低。

3. 铸铁的熔点铸铁的熔点取决于其碳含量和合金元素的种类与含量。

一般来说，铸铁的熔点较低，使得其易于熔化和铸造。

3.1 灰铸铁的熔点灰铸铁的熔点通常在1150℃左右。

由于其高碳含量，灰铸铁在高温下具有良好的流动性，适合用于制造大型铸件。

3.2 球墨铸铁的熔点球墨铸铁的熔点介于1150℃至1200℃之间。

球墨铸铁中的球墨石可以有效地抵抗应力集中和裂纹扩展，提高了材料的强度和韧性。

3.3 白口铸铁的熔点白口铸铁的熔点较高，通常在1350℃至1400℃之间。

由于其低碳含量，白口铸铁的硬度和脆性较高，不适合用于制造大型铸件。

4. 影响铸铁熔点的因素铸铁的熔点受多种因素的影响，主要包括碳含量、合金元素、冷却速率等。

4.1 碳含量碳含量越高，铸铁的熔点越低。

这是因为碳的存在可以降低铁的熔化温度。

4.2 合金元素合金元素的种类和含量也会对铸铁的熔点产生影响。

例如，镍等合金元素可以降低铸铁的熔点。

4.3 冷却速率冷却速率越快，铸铁的熔点越高。

这是因为快速冷却可以减少晶体生长时间，增加晶界能量，从而提高熔点。

5. 铸铁熔炼的工艺铸铁的熔炼过程一般包括炉料的准备、炉型的选择、燃烧控制等步骤。

5.1 炉料的准备炉料的准备是铸铁熔炼的第一步。

炉料主要由铁、碳和其他合金元素组成。

在炉料的选择和配比上需要根据具体的铸铁类型和要求进行调整。

5.2 炉型的选择炉型的选择对于铸铁熔炼的效果和成本都有重要影响。

常见的铸铁炉型包括高炉、电炉和燃煤炉等。

不同的炉型在能源消耗、熔炼效率和环保性能等方面存在差异。

1、各种液态铸造合金在熔炼和浇注过程中均会产生夹杂物，金属夹杂物依据其来源可以分为两大类：⑴外来夹杂物。

来源于炉衬、浇包耐火材料的侵蚀，熔渣或与空气反应形成的浮渣，型砂的冲蚀，或其它任何与金属熔体接触的材料的侵蚀；⑵内生夹杂物。

这类夹杂物是由金属熔体内的反应形成，如镁硫夹杂物。

镁硫夹杂物是由于球化处理过程中加入镁硅铁合金后在铁液内反应而形成。

2、夹渣产生的原因(1)硅：硅的氧化物也是夹渣的主要组成部分，因此尽可能降低含硅量；⑵硫：铁液中的硫化物是球铁件形成夹渣缺陷的主要原因之一。

硫化物的熔点比铁液熔点低，在铁液凝固过程中，硫化物将从铁液中析出，增大了铁液的粘度，使铁液中的熔渣或金属氧化物等不易上浮。

因而铁液中硫含量太高时，铸件易产生夹渣。

球墨铸铁原铁液含硫量应控制在0.06%以下，当它在0.09%〜0.135%时，铸铁夹渣缺陷会急剧增加；⑶稀土和镁：近年来研究认为夹渣主要是由于镁、稀土等元素氧化而致，因此残余镁和稀土不应太高；(4)浇注温度：浇注温度太低时，金属液内的金属氧化物等因金属液的粘度太高，不易上浮至表面而残留在金属液内；温度太高时，金属液表面的熔渣变得太稀薄，不易自液体表面去除，往往随金属液流入型内。

而实际生产中，浇注温度太低是引起夹渣的主要原因之一；⑸浇注系统：浇注系统设计应合理,具有挡渣功能,使金属液能平稳地充填铸型,力求避免飞溅及紊流；(6)型砂：若型砂表面粘附有多余的砂子或涂料，它们可与金属液中的氧化物合成熔渣，导致夹渣产生；砂型的紧实度不均匀，紧实度低的型壁表面容易被金属液侵蚀和形成低熔点的化合物，导致铸件产生夹渣。

3、防止夹渣措施(1)控制铁液成分：尽量降低铁液中的含硫量(<006%),适量加入稀土合金(01%〜02%)以净化铁液，尽可能降低含硅量和残镁量；⑵熔炼工艺：要尽量提高金属液的出炉温度，适宜的静置，以利于非金属夹杂物的上浮、聚集。

扒干净铁液表面的渣子，铁液表面应放覆盖剂(珍珠岩、草木灰等)，防止铁液氧化。
