温度变送测量原理

pt100变送器原理

PT100是一种温度传感器，利用铂电阻材料的电阻与温度之间的关系来测量温度。PT100变送器通过测量电阻值来确定温度，并将其转换为与温度成比例的电信号。其工作原理如下：

1. PT100元件：PT100元件是一个由铂电阻制成的传感器。它的电阻随温度变化而变化，呈现出一种线性关系。通常，PT100元件的电阻随温度的上升而增加。

2. 电桥电路：PT100变送器中通常使用电桥电路来测量PT100元件的电阻值。电桥电路包括四个电阻，其中一个是PT100元件，另外三个是已知电阻。这四个电阻按特定的方式连接在一起，形成一个电桥。

3. 激励电压：为了使电桥正常工作，需要提供一个激励电压。激励电压通常源自一个恒流源或一个恒压源。

4. 比例电压：当电桥电路处于平衡状态时，电桥两侧产生的电压为零。而当PT100元件的电阻值发生变化时，电桥电路将失去平衡，导致电桥两侧产生一个比例电压。这个比例电压与PT100元件的电阻值和温度之间存在一个线性关系。

5. 信号处理：比例电压通过信号处理电路进行放大、滤波和线性化处理。最终，转换为标准的电信号输出，如4-20mA或0-10V。

6. 温度计算：最后，将输出的电信号与预先确定的校准曲线进行比较，从而将电信号转换为相应的温度值。这样就可以实时监测和测量温度。

总之，PT100变送器利用PT100元件的电阻与温度之间的线性关系，通过电桥电路测量电阻值，并将其转换为与温度成比例的电信号。通过信号处理和温度计算，可以准确地测量温度值。

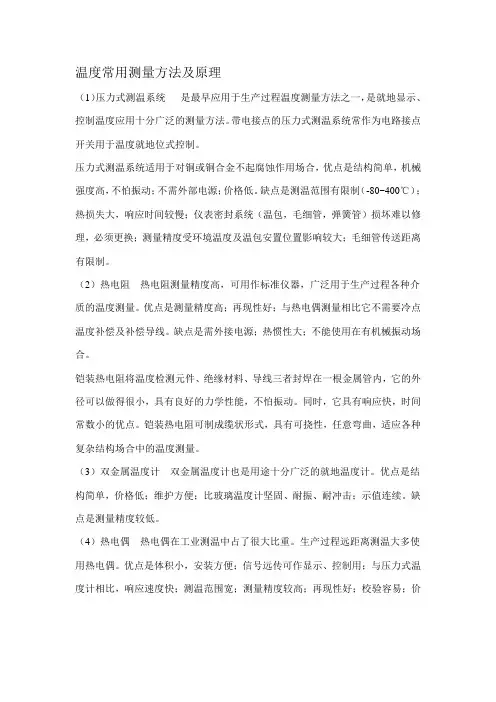

温度常用测量方法及原理（1）压力式测温系统 是最早应用于生产过程温度测量方法之一，是就地显示、控制温度应用十分广泛的测量方法。带电接点的压力式测温系统常作为电路接点开关用于温度就地位式控制。

压力式测温系统适用于对铜或铜合金不起腐蚀作用场合，优点是结构简单，机械强度高，不怕振动；不需外部电源；价格低。缺点是测温范围有限制（-80~400℃）；热损失大，响应时间较慢；仪表密封系统（温包，毛细管，弹簧管）损坏难以修理，必须更换；测量精度受环境温度及温包安置位置影响较大；毛细管传送距离有限制。

（2）热电阻 热电阻测量精度高，可用作标准仪器，广泛用于生产过程各种介质的温度测量。优点是测量精度高；再现性好；与热电偶测量相比它不需要冷点温度补偿及补偿导线。缺点是需外接电源；热惯性大；不能使用在有机械振动场合。

铠装热电阻将温度检测元件、绝缘材料、导线三者封焊在一根金属管内，它的外径可以做得很小，具有良好的力学性能，不怕振动。同时，它具有响应快，时间常数小的优点。铠装热电阻可制成缆状形式，具有可挠性，任意弯曲，适应各种复杂结构场合中的温度测量。

（3）双金属温度计 双金属温度计也是用途十分广泛的就地温度计。优点是结构简单，价格低；维护方便；比玻璃温度计坚固、耐振、耐冲击；示值连续。缺点是测量精度较低。

（4）热电偶 热电偶在工业测温中占了很大比重。生产过程远距离测温大多使用热电偶。优点是体积小，安装方便；信号远传可作显示、控制用；与压力式温度计相比，响应速度快；测温范围宽；测量精度较高；再现性好；校验容易；价低。缺点是热电势与温度之间是非线性关系；精度比电阻低；在同样条件下，热电偶接点易老化。

（5）光学高温计 光学高温计结构简单、轻巧、使用方便，常用于金属冶炼、玻璃熔融、热处理等工艺过程中，实施非接触式温度测量。缺点是测量靠人眼比较，容易引入主观误差；价格较高。

（6）辐射高温计 辐射高温计主要用于热电偶无法测量的超高温场合。优点是高温测量；响应速度快；非接触式测量；价格适中。缺点是非线性刻度；被测对象的辐射率、辐射通道中间介质的吸收率会对测量造成影响；结构复杂。

PT100温度变送器是一种将温度信号转换为工业标准化输出信号（如4~20毫安）的温度装置。它主要由传感器和信号转换器两部分组成，其中传感器部分为PT100热电阻，也称为热电阻温度变送器；信号转换部分则由采集模块、信号处理和转换单元组成。

PT100温度变送器的工作原理是利用金属导体材料电阻值随温度变化的特性，对温度和湿度相关的参数进行检测。具体来说，当PT100热电阻受到环境温度变化时，其阻值会随之发生变化，这个变化的阻值经过测量电路转换成相应的电压信号，再经过放大、隔离、线性校正等处理后，输入V/I转换电路转换成标准4-20mA或0-10V信号输出。输出的电信号与所测量的温度值成线性关系，从而实现对温度的测量和控制。

PT100温度变送器的测量精度较高，一般可达±0.2℃。在一定的测温范围内，它也可以测量物体内部的温度分布。但需要注意的是，对于运动体、小目标或热容量很小的对象，PT100温度变送器的测量误差可能会较大。

总体而言，PT100温度变送器具有集温度检测与信号处理为一体、标准接插件出线、体积小巧、线性化输出4~20毫安标准信号等优点，因此在工业过程温度参数的测量和控制中得到了广泛应用。

温度变送器原理、功能与特性

1、功能与特性

TT302是一种将温度、温差、毫伏等工业过程参数转变为现场总线数字信号的变送器，它还具有控制功能，起到了基地式（现场）仪表的作用。

TT302测量温度配用RTD（热电阻）或热电偶，但也可配用其他具有电阻或毫伏输出的传感器，诸如高温计、负荷传感器、电阻或位置指示器等。TT302采用数字技术后能实现下列性能：单一的型号能接受多种传感器、宽量程范围、单值或差值测量；在现场和控制室之间接口容易，可大大减少安装和维护费用，能接受二路输入，也就是说有两个测量点，准确度为0.02%。

TT302温度变送器内装AI（模拟输入）、PID（比例加积分加微分控制）、ISS（输入选择）、CHAR（线性化）和ARTH（计算）等5种功能模块。它们具有可由用户组态的基本功能，各种功能模块都有输入、输出，并装有参数和一个算法。各功能模块用一个标识符来表示，功能模块的输入、输出等能用其他仪表从总线上读出，它们之间也能互相连接，其他仪表也能写入模块的输入。TT302与其他现场总线仪表互连构成现场总线控制系统。用户可通过功能模块的连接建立适合控制应用所需的控制策略。

2、硬件构成原理

由TT302输入板、主电路板和显示板组成。TT302接受来自热电偶

（TC）、mV发生器、热电阻（ohm）传感器的信号，这些输入信号必须在规定范围内。电压规定范围为50~500mV，电阻的规定范围为0~200W。量程可以组态。

①输入板

MUX为多路转换器，它的作用是确保传感器端子到信号调理板接收的电压信号是正确的端子间电压。

信号调理板的功能是给输入信号乘上一个正确的增益以适合A/D（模/数）转换器的信号接收范围。

电源隔离和信号隔离的作用是防止输入信号与地形成地环电流而引入干扰。来自主电路板CPU的控制信号和来自A/D转换器的信号通过光电耦合器传输，从而实现了信号电的隔离。同样，输入板上的电源也必须是隔离的，电源隔离是采用把直流转换为一高频交流，并使用变压器分隔电的联系来实现的。
